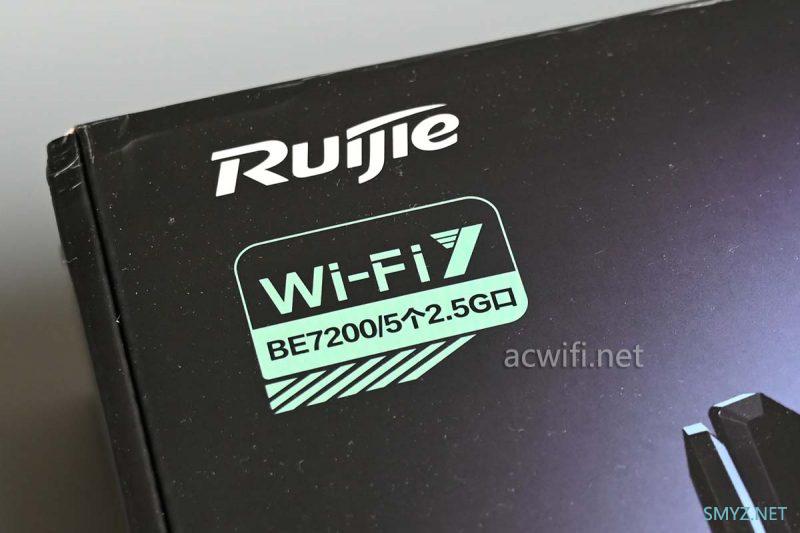

锐捷天蝎BE72Pro的外包装:

锐捷天蝎BE72Pro拆机 网口多到用不完

锐捷be72pro拆机的卖点是有5个2.5G网口。

锐捷天蝎BE72Pro拆机 网口多到用不完

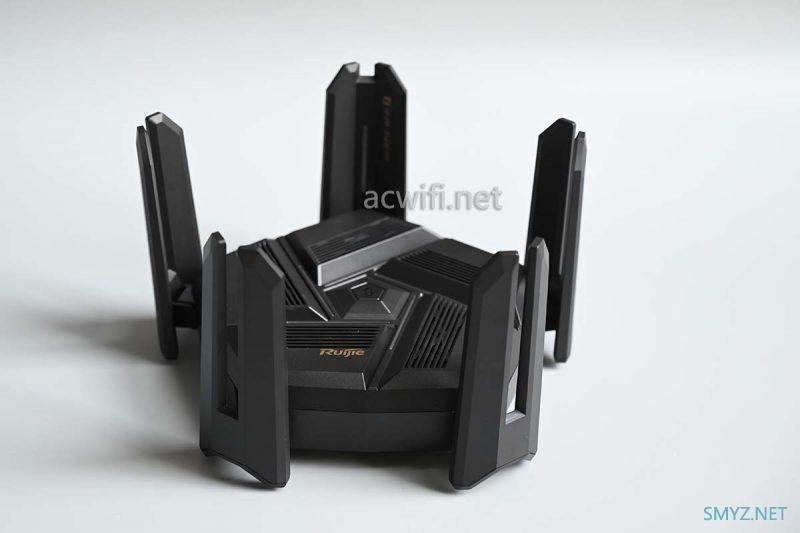

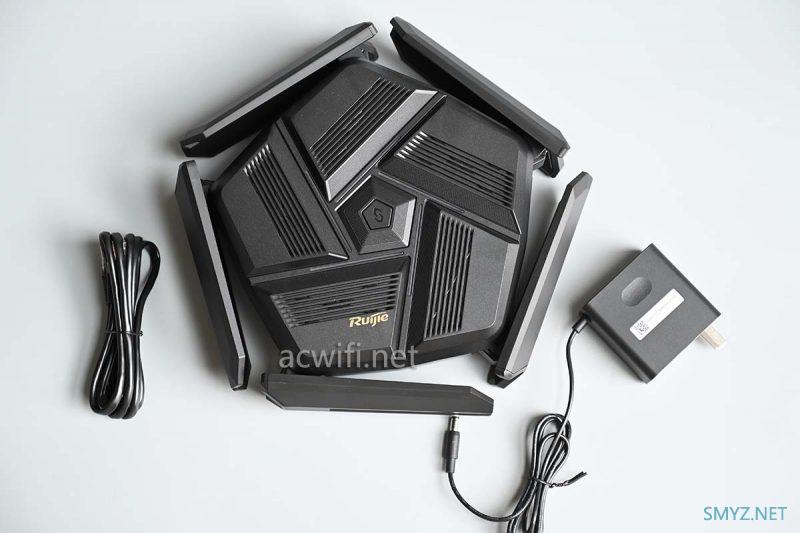

机身和配件 :

锐捷天蝎BE72Pro拆机 网口多到用不完

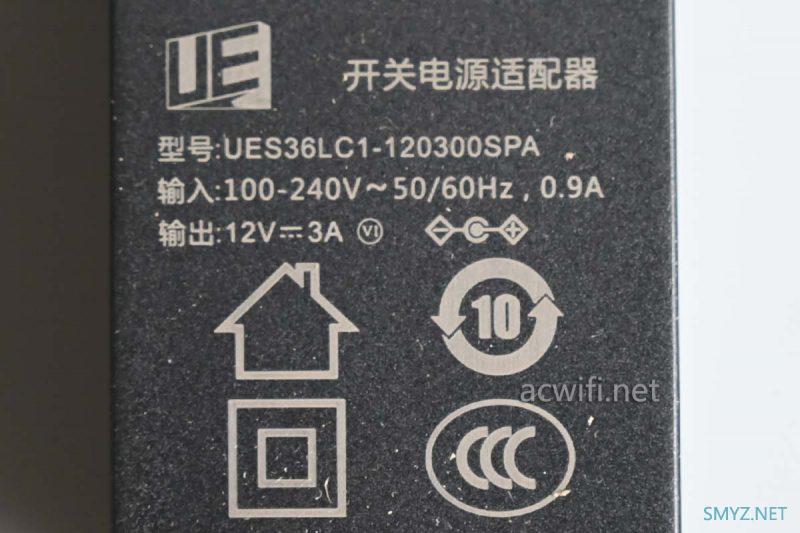

电源输出规格是12V/3A,实测空口待机7.3W,插2个2.5G网口联网后的功率为8.7W。

锐捷天蝎BE72Pro拆机 网口多到用不完

机身看似笨重,但拿在手里有点轻手的感觉。

锐捷天蝎BE72Pro拆机 网口多到用不完

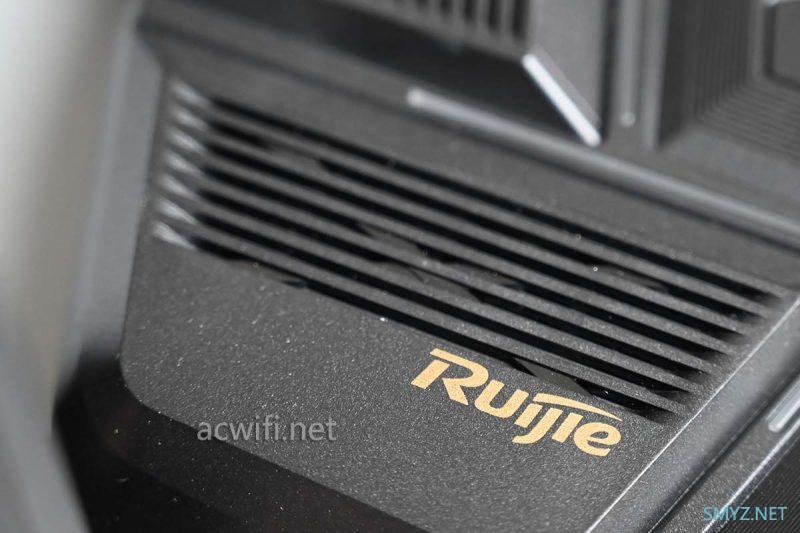

机身顶盖上的透气孔:

锐捷天蝎BE72Pro拆机 网口多到用不完

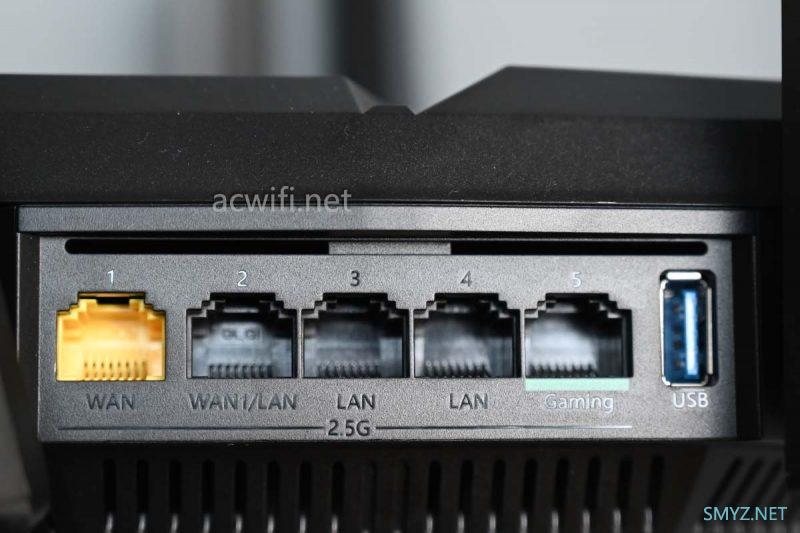

网口有两排,一排是五个2.5G网口,最右侧还有一个USB3.0接口,现时600元左右的带USB3.0的无线路由器不多了。

锐捷天蝎BE72Pro拆机 网口多到用不完

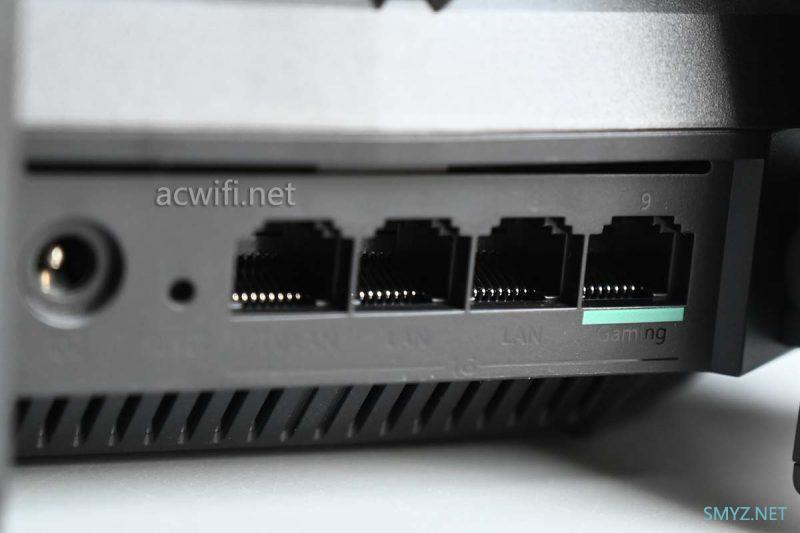

另一排是四个千兆网口,DC电源口也在这里:

锐捷天蝎BE72Pro拆机 网口多到用不完

机身底部有壁挂孔:

锐捷天蝎BE72Pro拆机 网口多到用不完

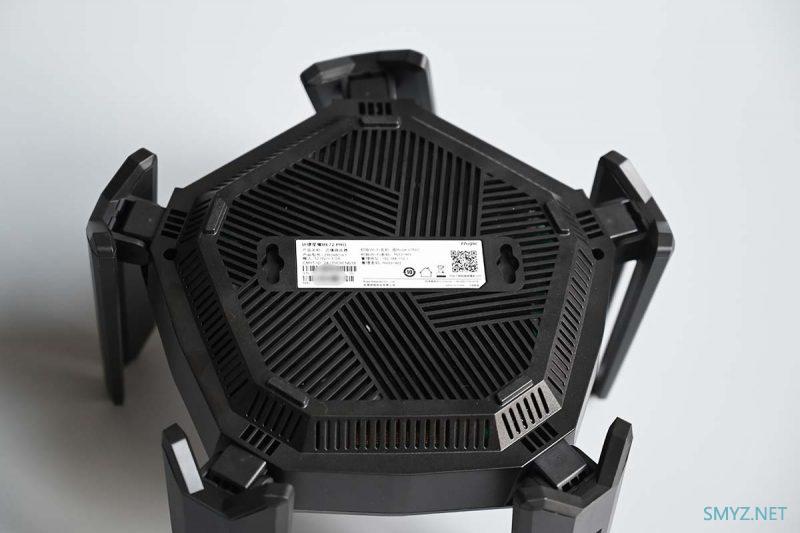

锐捷BE72 Pro标签内容:

锐捷天蝎BE72Pro拆机 网口多到用不完

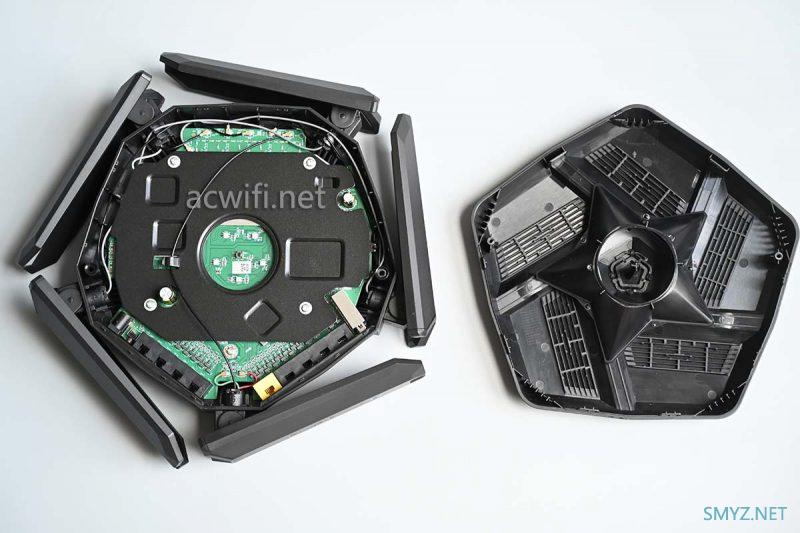

底部边上有两颗螺丝,它出来后撬开外壳:

锐捷天蝎BE72Pro拆机 网口多到用不完

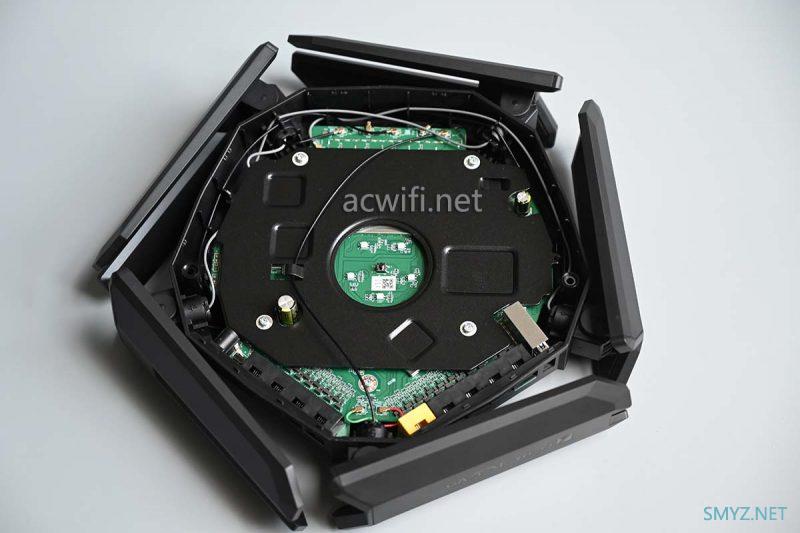

有一片黑色的均热铝板。(没有鳍片的,我都称均热板)

锐捷天蝎BE72Pro拆机 网口多到用不完

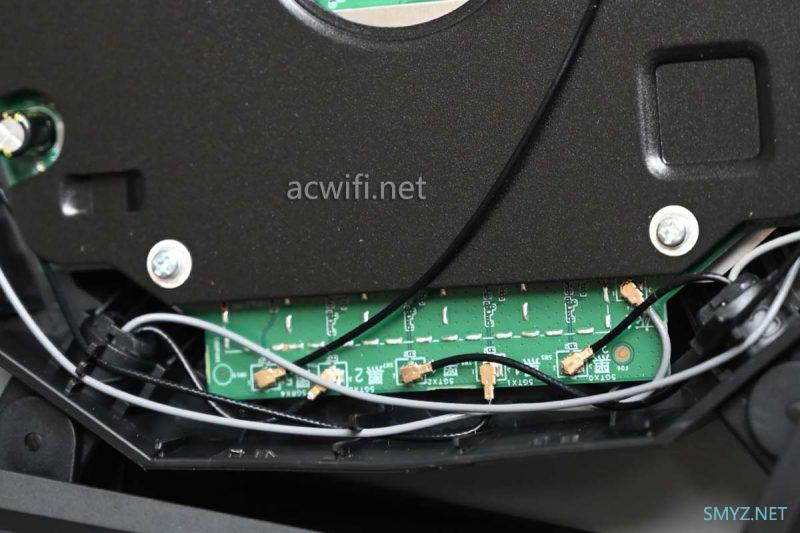

5根黑线的5G天线馈线:

锐捷天蝎BE72Pro拆机 网口多到用不完

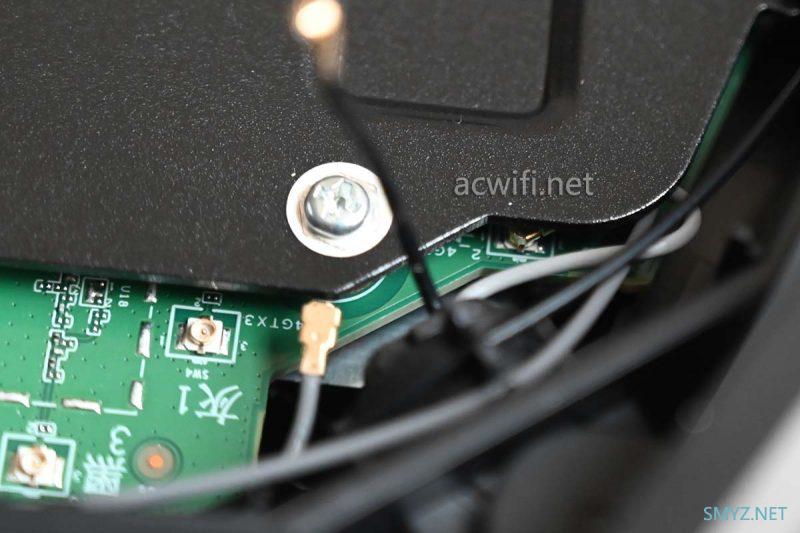

由于有灰色的馈线接头被黑色铝板挡着,所以先要拿下它:

锐捷天蝎BE72Pro拆机 网口多到用不完

锐捷天蝎BE72Pro拆机 网口多到用不完

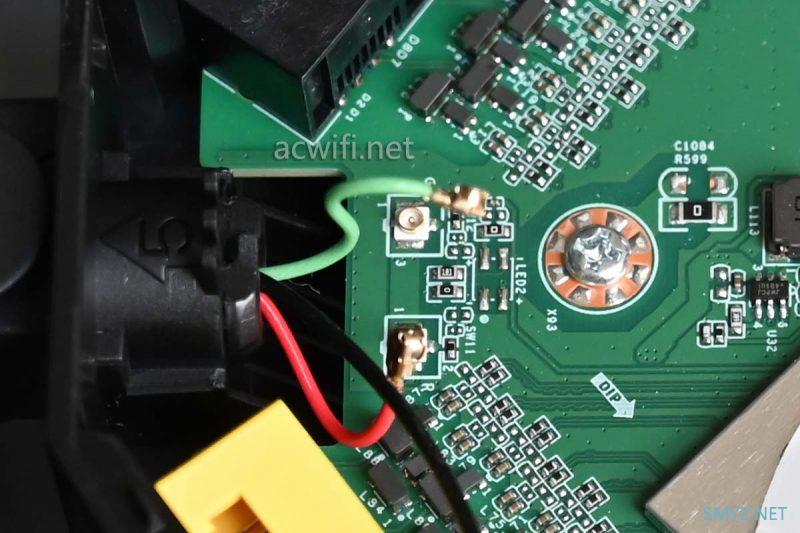

这一红一绿的不是接去天线,而是LED电源线。

锐捷天蝎BE72Pro拆机 网口多到用不完

主板这一面一共5片屏蔽罩:

锐捷天蝎BE72Pro拆机 网口多到用不完

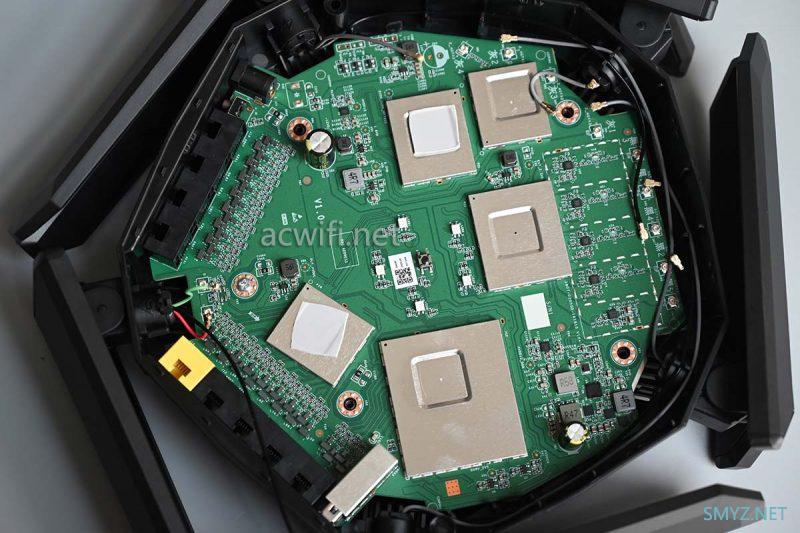

用了一颗螺丝固定主板与底壳。拆出主板,这一面能看见网口,我定义为主板正面:

锐捷天蝎BE72Pro拆机 网口多到用不完

主板背面:

锐捷天蝎BE72Pro拆机 网口多到用不完

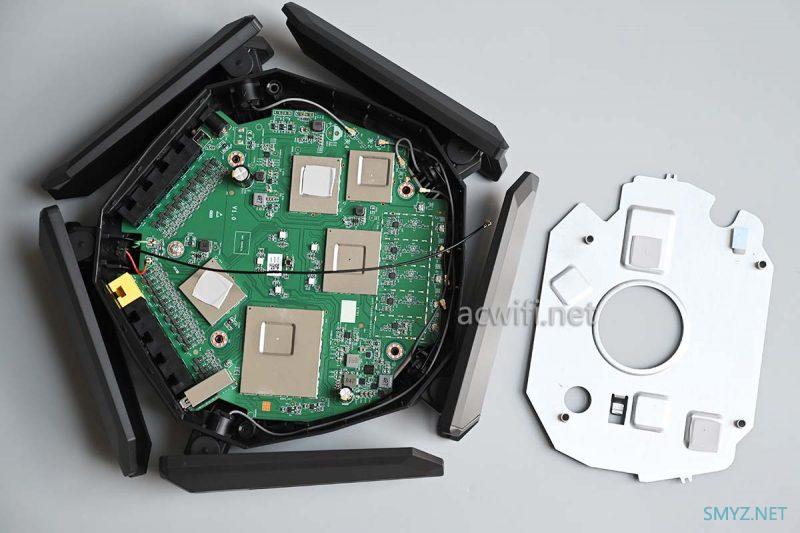

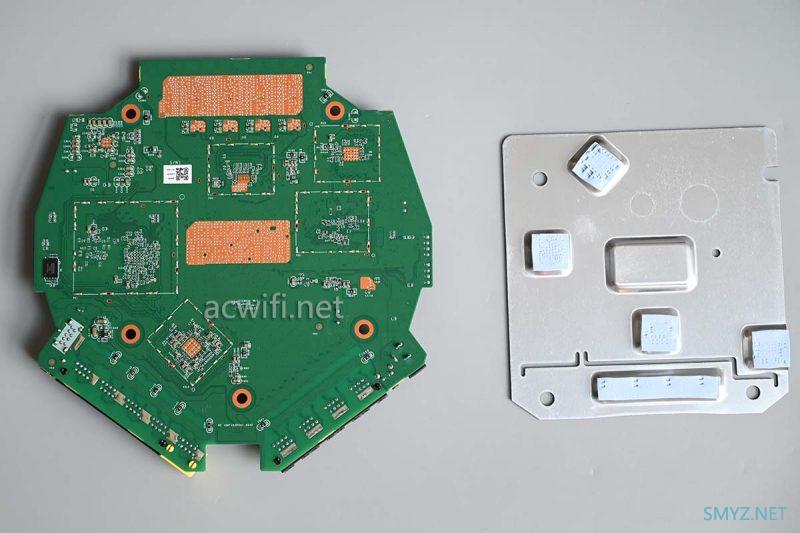

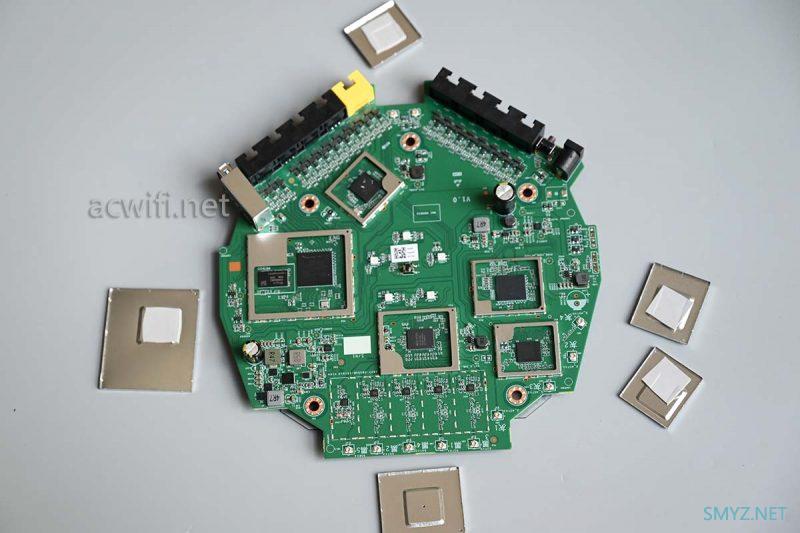

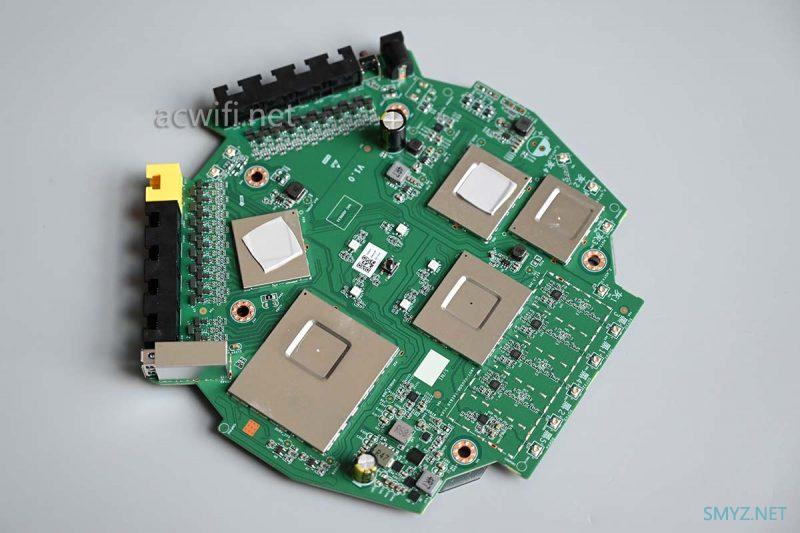

先从主板正面拆起吧,撬开5片屏蔽罩,除了5G射频芯片,其它屏蔽罩与芯片之间都有一片导热硅脂垫片:(不是为了节省)

锐捷天蝎BE72Pro拆机 网口多到用不完

先看CPU吧。

锐捷天蝎BE72Pro拆机 网口多到用不完

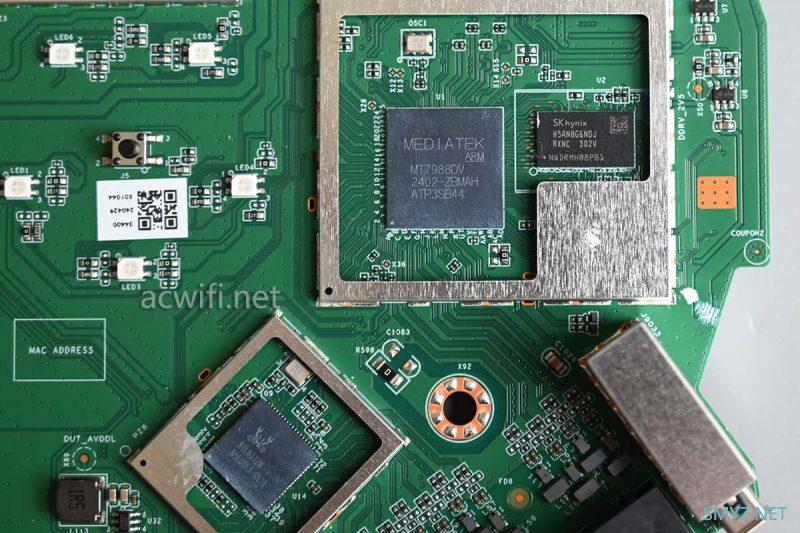

锐捷BE72 Pro的CPU型号是MT7988D,A73架构,三核1.8GHz, 12nm制程。(不是6nm)

锐捷天蝎BE72Pro拆机 网口多到用不完

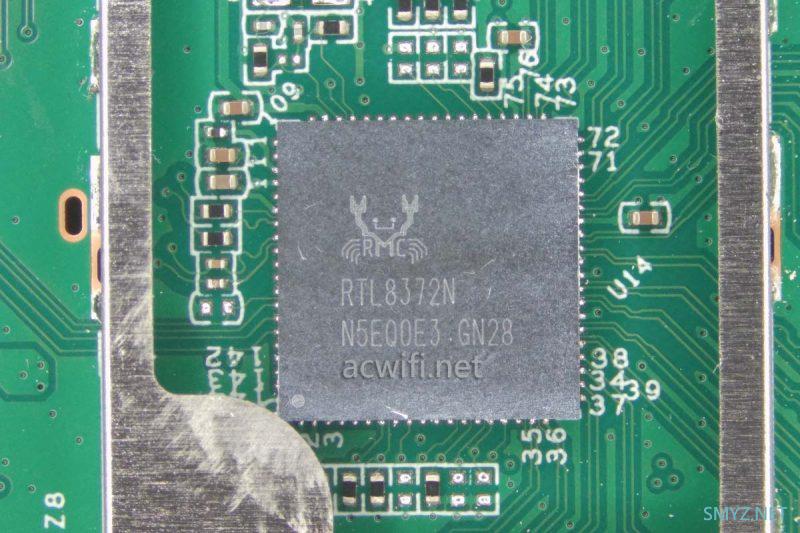

MT7988D集成四个4千兆口和一个2.5G口,还有一个10G接口,用来接一个带有四个2.5G PHY的交换机芯片,比如RTL8372系列,所以它就接了下面这颗RTL8372N,这样就有了5个2.5G口和4个千兆口。

锐捷天蝎BE72Pro拆机 网口多到用不完

可以说,锐捷BE72 Pro可是用尽了MT7988D的网络接口。

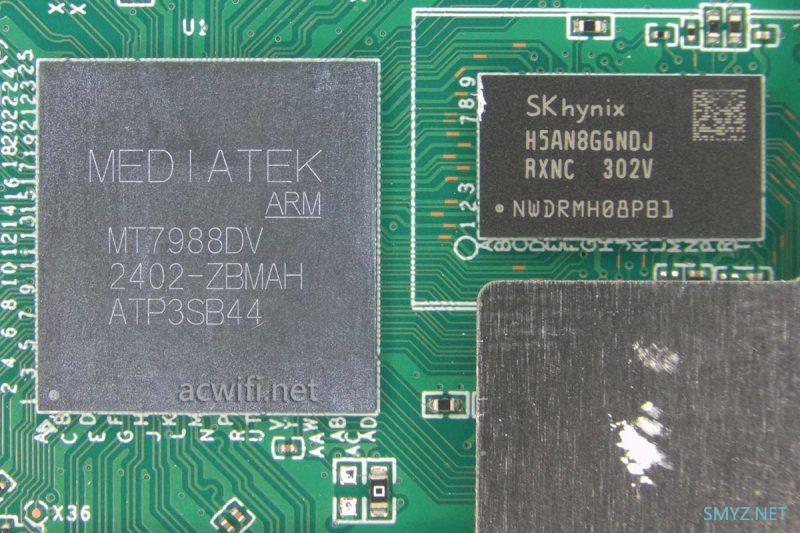

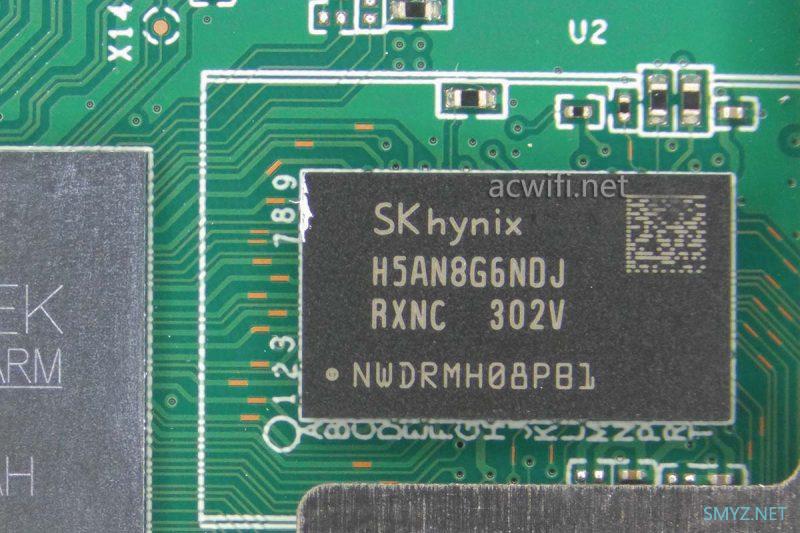

CPU旁边的内存芯片,型号是海力士的H5AN8G6NDJR-XNC,容量1GB:

锐捷天蝎BE72Pro拆机 网口多到用不完

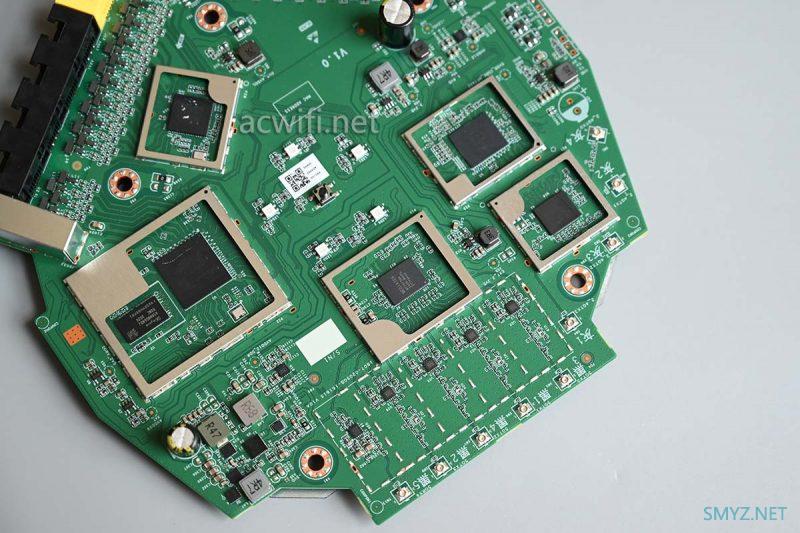

以上三颗芯片的位置关系如下图:

锐捷天蝎BE72Pro拆机 网口多到用不完

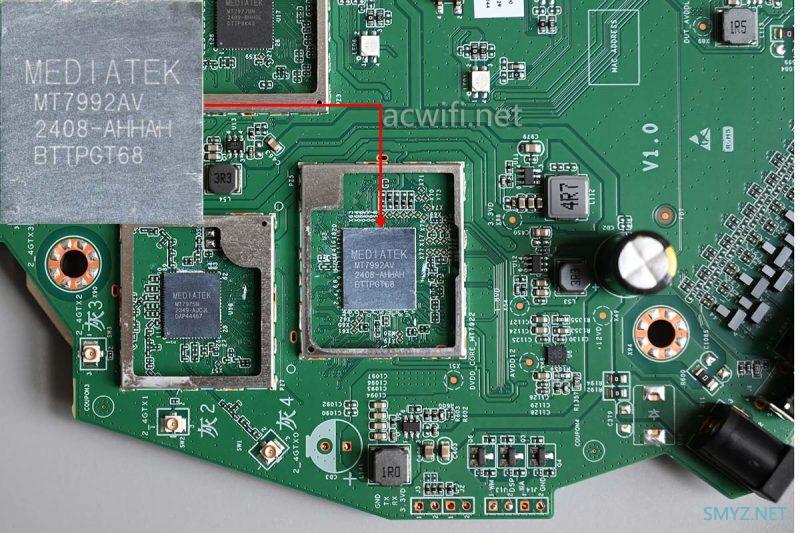

接着看无线射频部分。MT7992AV是无线MAC芯片,在Filogic 860平台里面的描述是“ 高效能 6 纳米制程单芯片 MAC MLO”,也就全主板只有这颗MT7992AV芯片是用6nm,其它不是。MT7992AV的特点还有这些

锐捷天蝎BE72Pro拆机 网口多到用不完

MT7992AV的特点还有这些

DSP 用于 Tx memory DPD 算法(EVM +5db)

OFDMA RU(8+16)、MU-MIMO(4+4)

MAC Entries(Flexible shared 512 HW)

MBSSID(16+16)

从上面的信息可以知:

集成了双频4x4MIMO, 2.4G在4096-QAM和40MHz频宽下,最高无线速率为1376Mbps;5G在在4096-QAM和160MHz频宽下,最高无线速率为5765Mbps。2.4G和5G的无线带机量各是512台;2.4G OFDMA用户最高是8个,5G是16个。

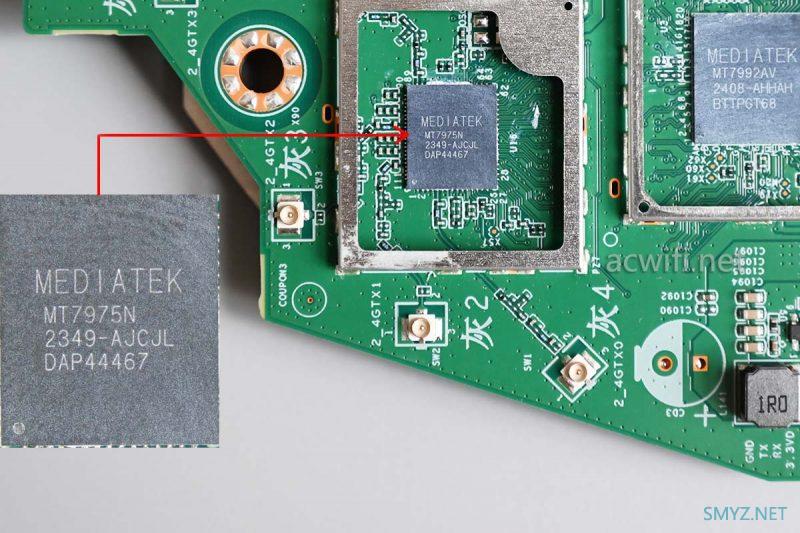

MT7922AV旁边的是2.4G射频芯片,型号是MT7975N,支持4T4R。这里没有外置的2.4G  FEM,只用了射频芯片里面集成的功放。

锐捷天蝎BE72Pro拆机 网口多到用不完

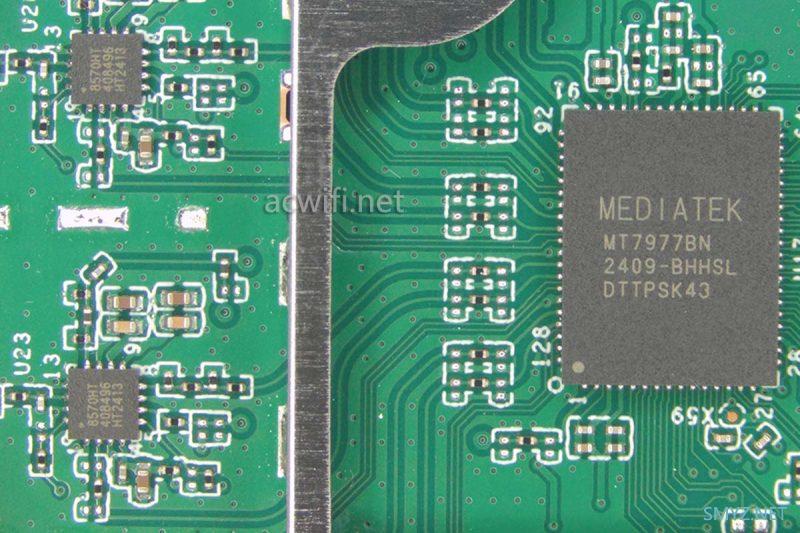

5G射频芯片是这颗MT7977BN,支持4T5R,即4发5收。

锐捷天蝎BE72Pro拆机 网口多到用不完

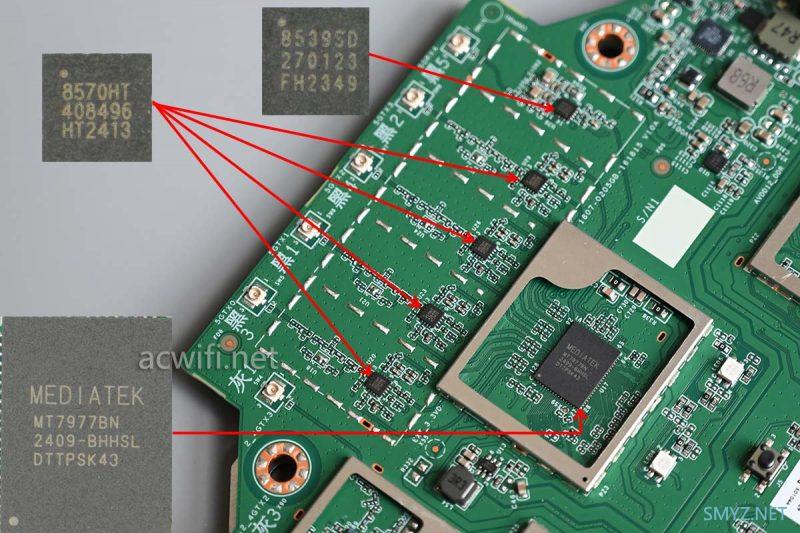

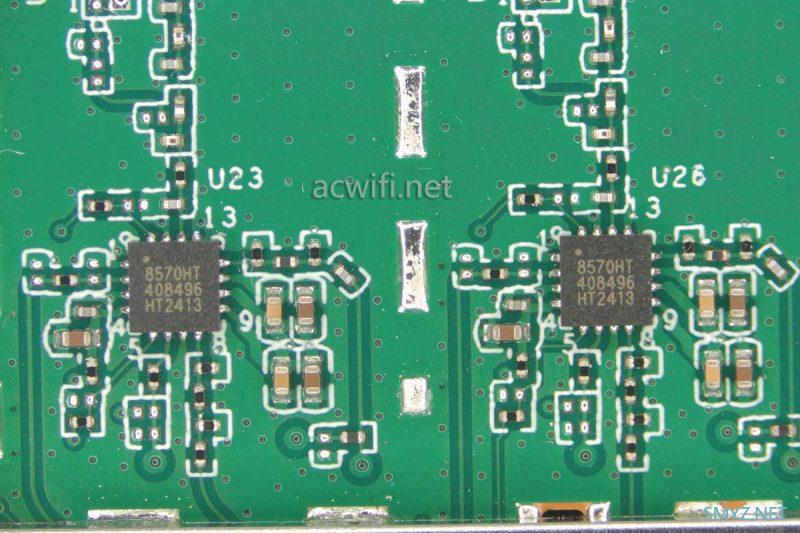

用了四颗独立的5G FEM芯片,型号是KCT8570HT:

锐捷天蝎BE72Pro拆机 网口多到用不完

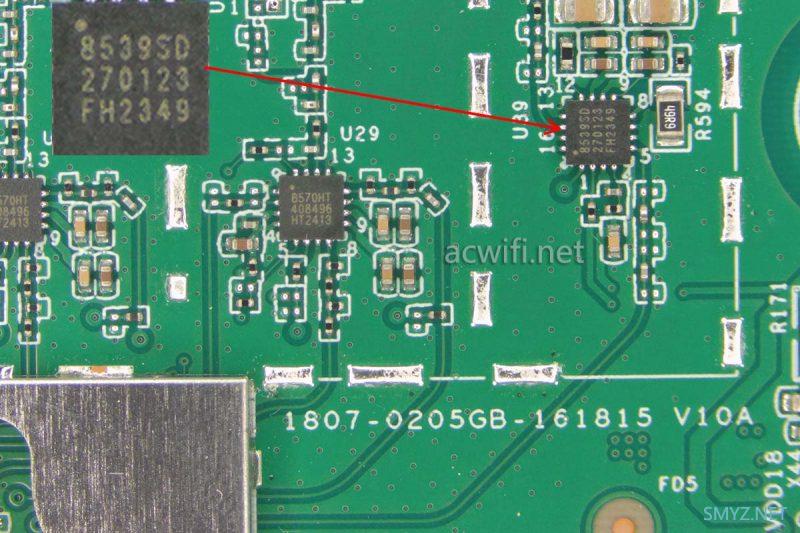

除了4颗KCT8570HT,还有一颗KCT8539SD。你可以看见它只有一路接了MT7977BN,意思是,这颗KCT8539SD只用了接收这一路,即LNA。为什么不直接用一颗LNA芯片呢?如果LNA芯片成本比一颗FEM芯片高呢??

锐捷天蝎BE72Pro拆机 网口多到用不完

以上三颗芯片的位置关系如下图:

锐捷天蝎BE72Pro拆机 网口多到用不完

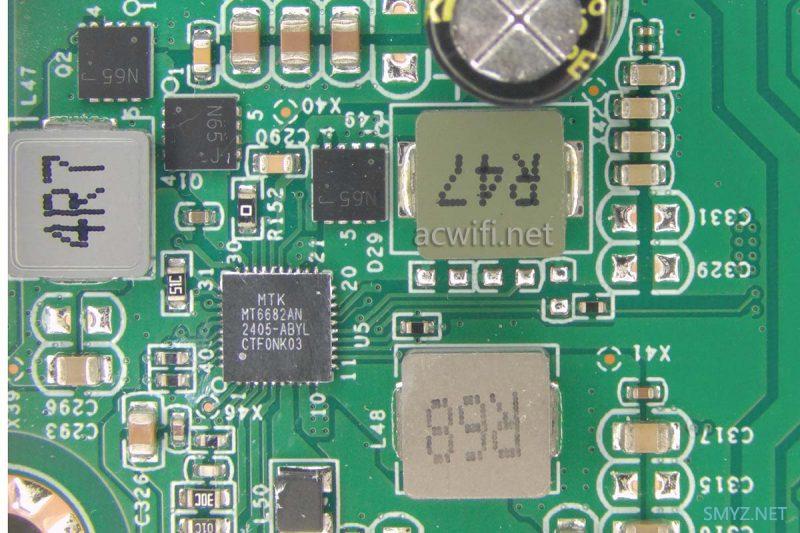

电源管理IC:MT6682AN

锐捷天蝎BE72Pro拆机 网口多到用不完

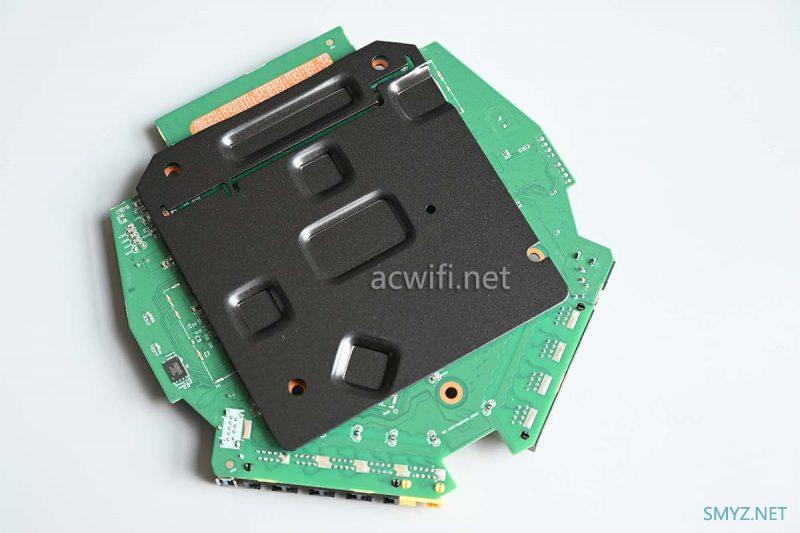

七七八八了。翻过主板背面,拆下均热铝板:

锐捷天蝎BE72Pro拆机 网口多到用不完

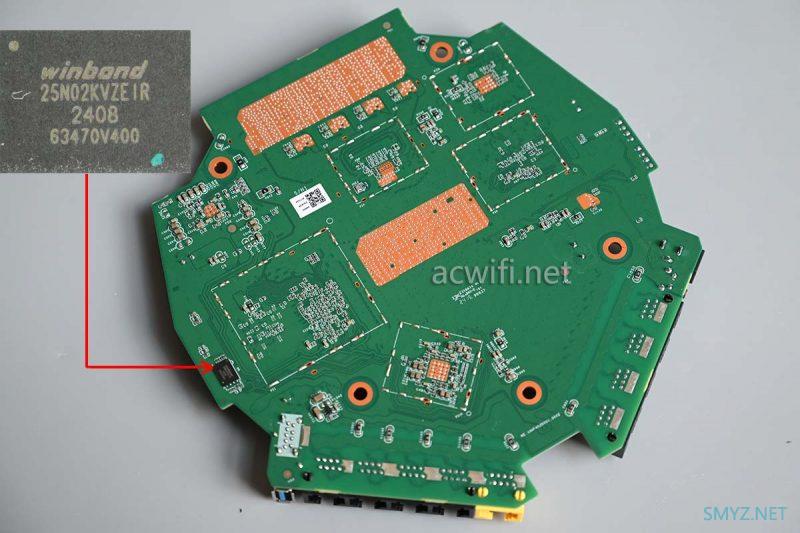

背面有一颗闪存芯片,型号W25N02KVZEIR,容量256MB:

锐捷天蝎BE72Pro拆机 网口多到用不完

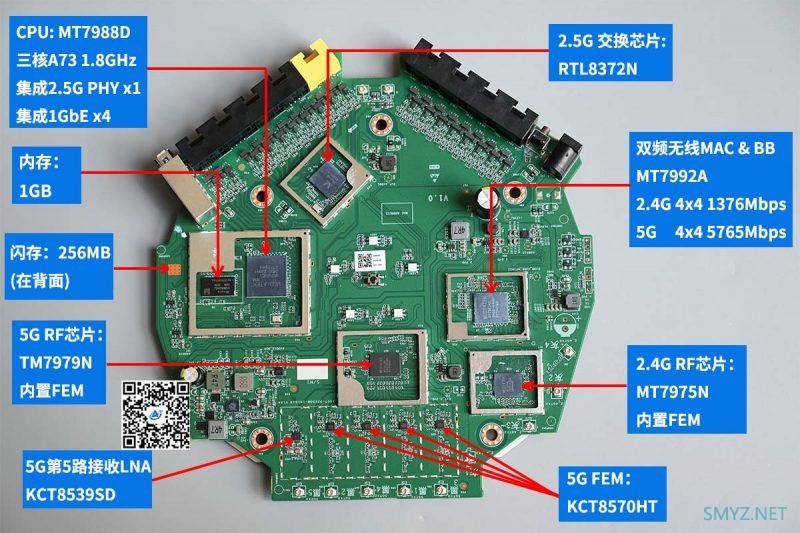

锐捷天蝎BE72Pro的所有芯片型号汇总图如下:

锐捷天蝎BE72Pro拆机 网口多到用不完

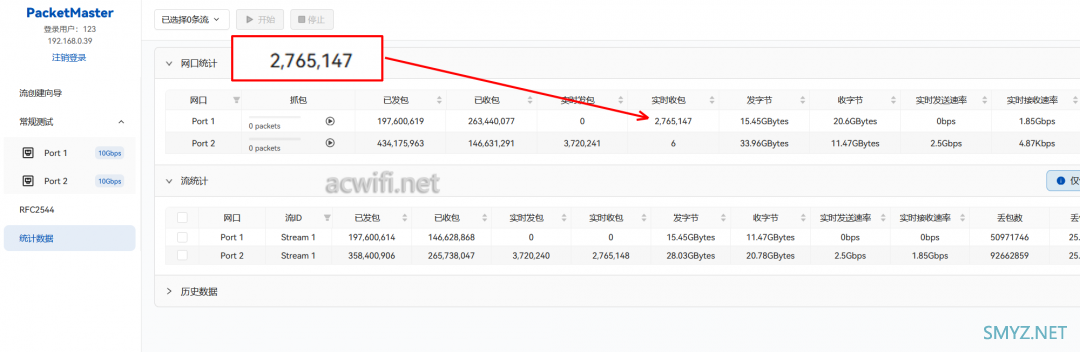

用PacketMaster工具测试锐捷BE72 Pro的小包转发率,实测单向为2.765Mpps:

锐捷天蝎BE72Pro拆机 网口多到用不完

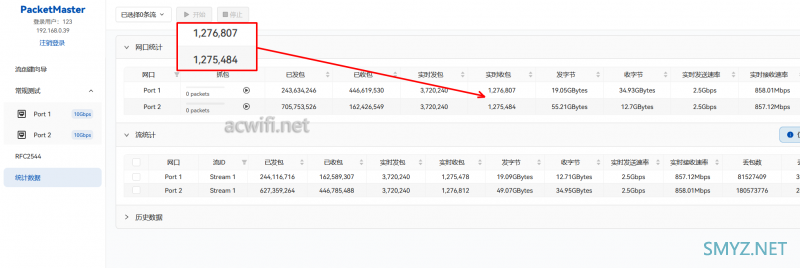

双向同时转发的结果是各1.276Mpps:

锐捷天蝎BE72Pro拆机 网口多到用不完

锐捷BE72 Pro的单向和双向都不如同CPU的TP-LINK 7DR7250(3.428Mpps)。即使我把四个2.5G  LAN口逐个换着测试,结果也是如此。

无线方面,默认支持k和v。(有一个5G是游戏 频段, 但不是三频路由)

锐捷天蝎BE72Pro拆机 网口多到用不完

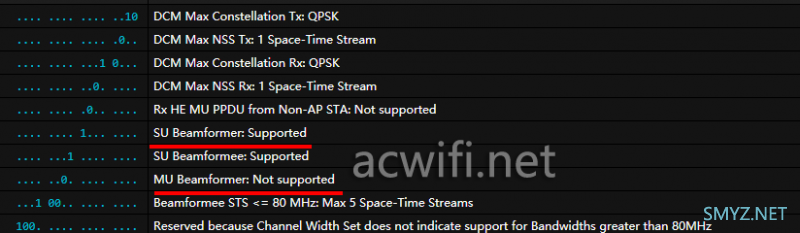

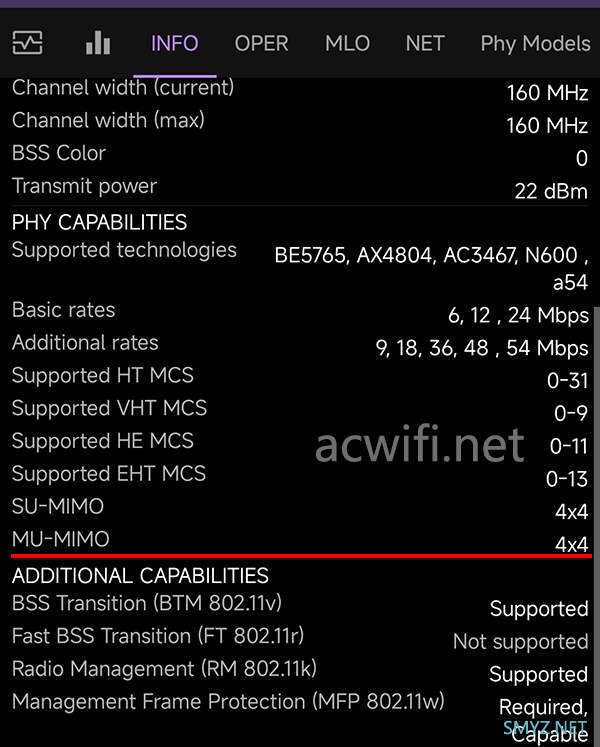

默认支持波束成形,不支持MU-MIMO:

锐捷天蝎BE72Pro拆机 网口多到用不完

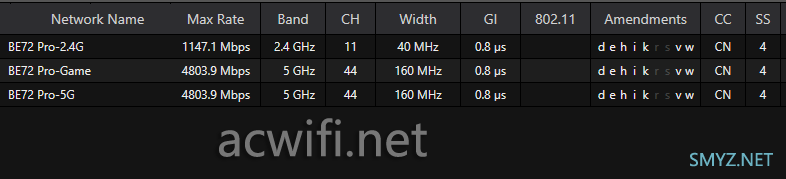

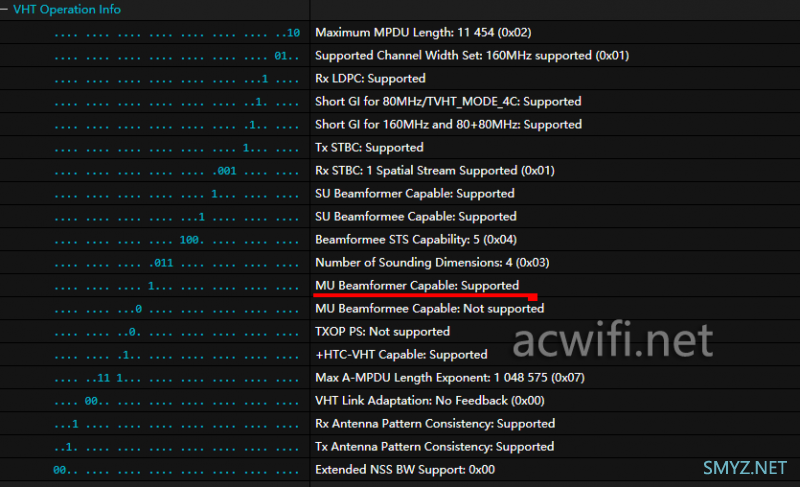

用analiti软件查看会是支持的:

锐捷天蝎BE72Pro拆机 网口多到用不完

然后我又到winfi里查看wifi5(VHT)的,确实是支持:

锐捷天蝎BE72Pro拆机 网口多到用不完

(以上两个软件,只要在本acwifi的公众号里发送winfi和ana即有自动回复软下载地址)

快测点K点位置平面图:(只测5G ,信道44,开160MHz频宽)

锐捷天蝎BE72Pro拆机 网口多到用不完

(测试的手机有四台:80MHz的小米10,其它三台是支持160MHz频宽:IPhone 16、小米13 Pro、红米K50 Pro)

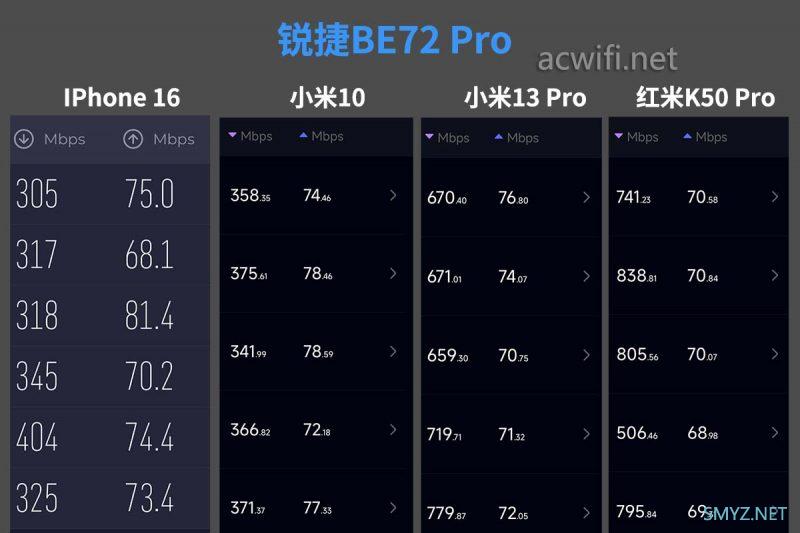

苹果手机用的speedtest测速,其它三台手机用花瓣则速APP。结果如下:

锐捷天蝎BE72Pro拆机 网口多到用不完

跟华为BE7 Pro差不多。

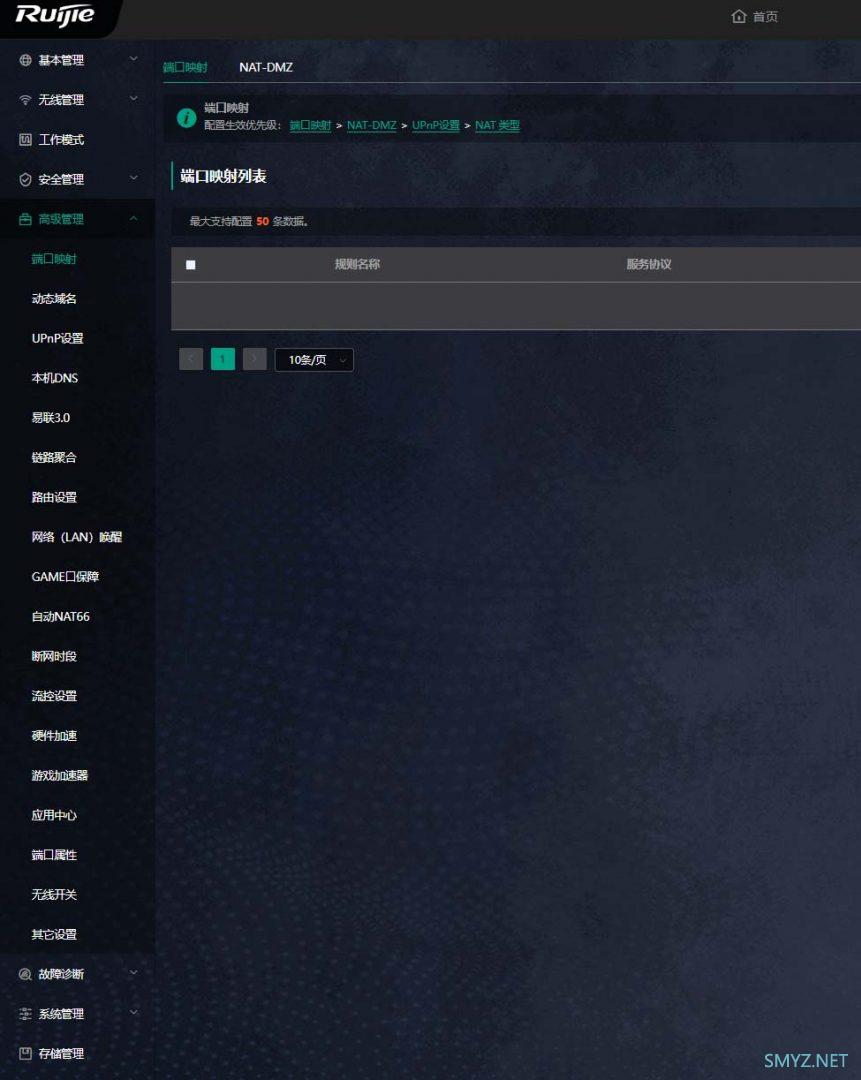

功能界面:

锐捷天蝎BE72Pro拆机 网口多到用不完

有IPTV,没找到有IPv6防火墙开关。

止前659元的价格,优点 是网口多还有USB3.0,双频4x4MIMO,根据需求选择吧!

锐捷BE72 Pro京东链接

若有任何疑问可在公众号(acwifi-net)上咨询, 人工回复!
