TP-LINK TL-AC100 v5.0的外包装如下图:

TP-LINK TL-AC100 v5.0无线控制器拆机

五个网口,全千兆的,全千兆网口,就是最大的升级。V4.0之前的都是全百兆口呢。

TP-LINK TL-AC100 v5.0无线控制器拆机

前脸:

TP-LINK TL-AC100 v5.0无线控制器拆机

底部:

TP-LINK TL-AC100 v5.0无线控制器拆机

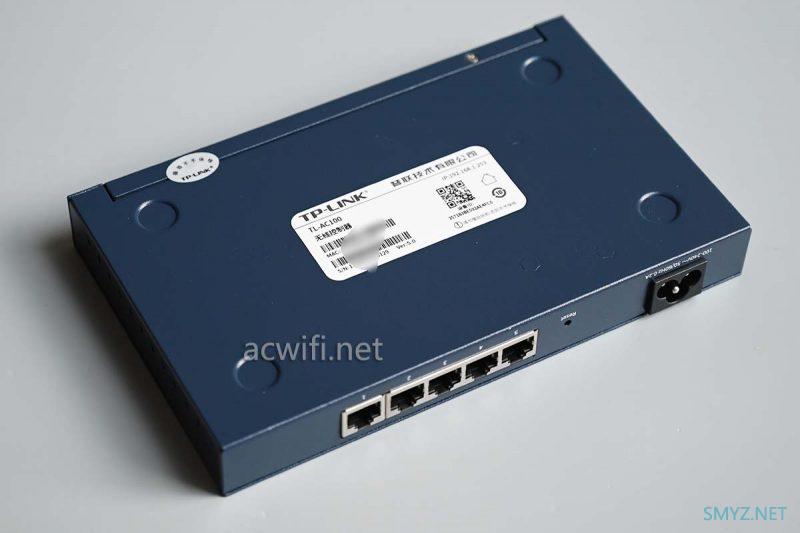

标签都有注明版本号的:Ver:5.0。

TP-LINK TL-AC100 v5.0无线控制器拆机

看SN号,出厂日期挺新的。

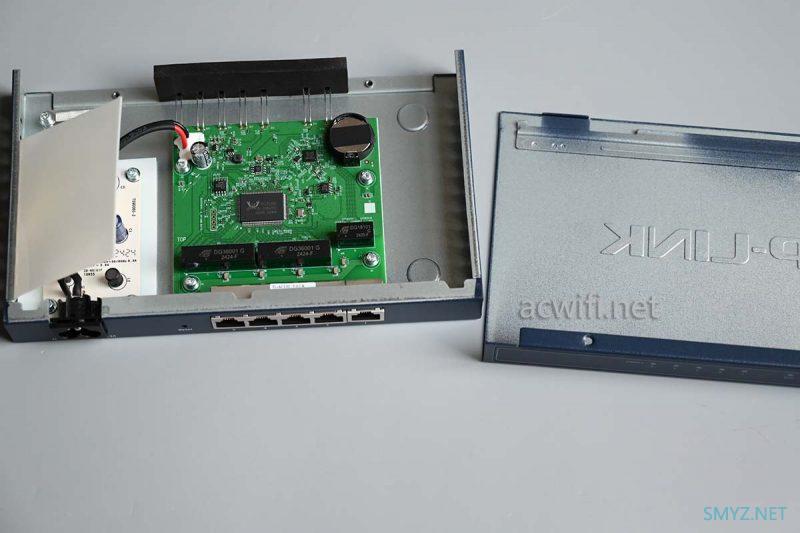

拆开外壳:

TP-LINK TL-AC100 v5.0无线控制器拆机

内置的小DC电源,规格是9V/0.6A,实测空口待机功率为2.1W,插一个千兆口时的功率为2.5W,低到冇人有。

主板比较精简,单纯的AC控制器也不需要多复杂,螃蟹的主控:

TP-LINK TL-AC100 v5.0无线控制器拆机

AC100 V5.0的主控就是之前见过的RTL8198D,双核900MHz。R5005P和R5009PE都是用这颗RTL8198D,给你5个千兆口,卓卓有余呀。

TP-LINK TL-AC100 v5.0无线控制器拆机

闪存芯片型号是XM25QH128CHIQ,容量16MB:

TP-LINK TL-AC100 v5.0无线控制器拆机

然后这颗连接着1号网口的YT8531SC,是单端口千兆以太网收发器,也可以叫单千兆网卡芯片。

TP-LINK TL-AC100 v5.0无线控制器拆机

翻转主板背面,有一片大大的厚厚的导垫硅脂垫片:

TP-LINK TL-AC100 v5.0无线控制器拆机

拆完了。

TL-AC100 V5.0的芯片汇总图如下:

TP-LINK TL-AC100 v5.0无线控制器拆机

主界面:

TP-LINK TL-AC100 v5.0无线控制器拆机

VLAN:

TP-LINK TL-AC100 v5.0无线控制器拆机

无线射频设置:

TP-LINK TL-AC100 v5.0无线控制器拆机

支持Wi-Fi 7的无线AP

TP-LINK TL-AC100 v5.0无线控制器拆机

但现时的这个版本不支持MLO设置(1.0.1 Build 240506 Rel.59699n)。

可以跟易展路由组网。

TP-LINK TL-AC100 v5.0无线控制器拆机

便要先在一个无线AP里开启易展功能,所有AP默认关闭, 只要开其中一个AP的易展功能就行,然后才能去添加易展设备:

TP-LINK TL-AC100 v5.0无线控制器拆机

添加了7dr7260:

TP-LINK TL-AC100 v5.0无线控制器拆机

然后你就可以在AC100控制器里面控制路由器的这些还有这些:

TP-LINK TL-AC100 v5.0无线控制器拆机

好不好玩?

好了,等MLO支持后再写一篇。

京东仍是混着发货,V4.0和5.0,外包装盒上就有写明了版本号。不是5.0就申请换货吧,包装盒都不用打开了!闲鱼可以挑版本,还能便宜100。

需要不需要,自己考虑,这不是必须的设备。
