TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

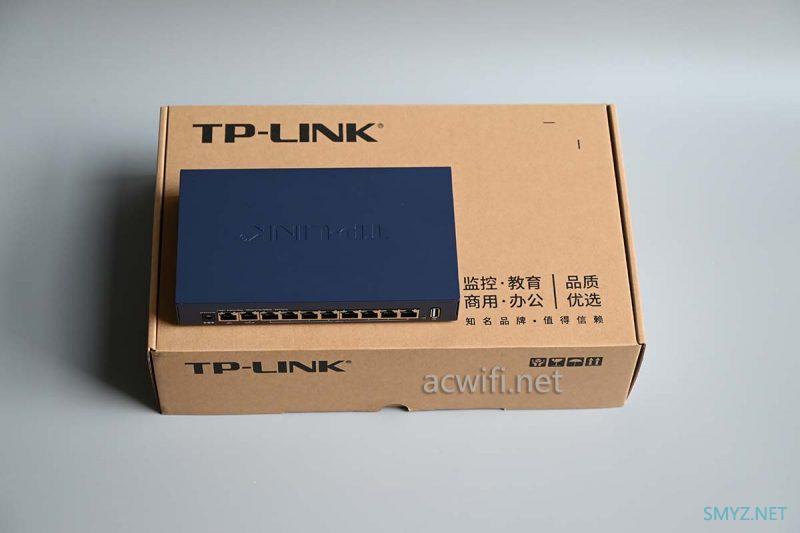

TL-R5010PE-AC v2.0的外包装:(以下简称R5010PE v2.0了)

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

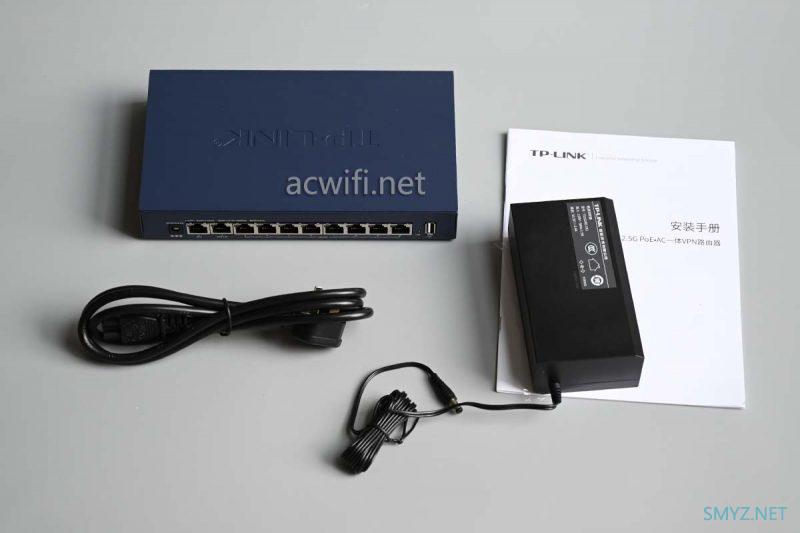

R5010PE v2.0的机身和配件:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

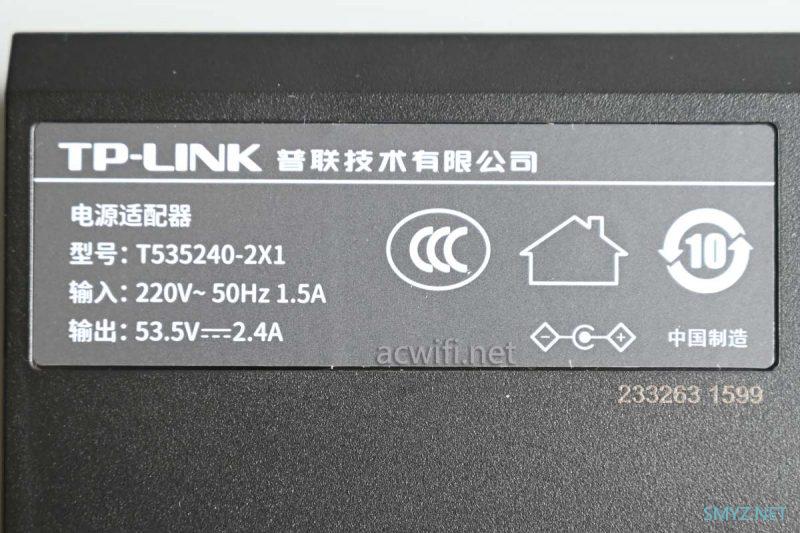

TP-LINK的电源,输出规格是53.5发/2.4A,整机最大PoE输出功率为105W。实测空口时的待机功率为6.9W,插2个2.5G网口时的功率为8.2W,插8个2.5G网口时的功率为13.2W。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

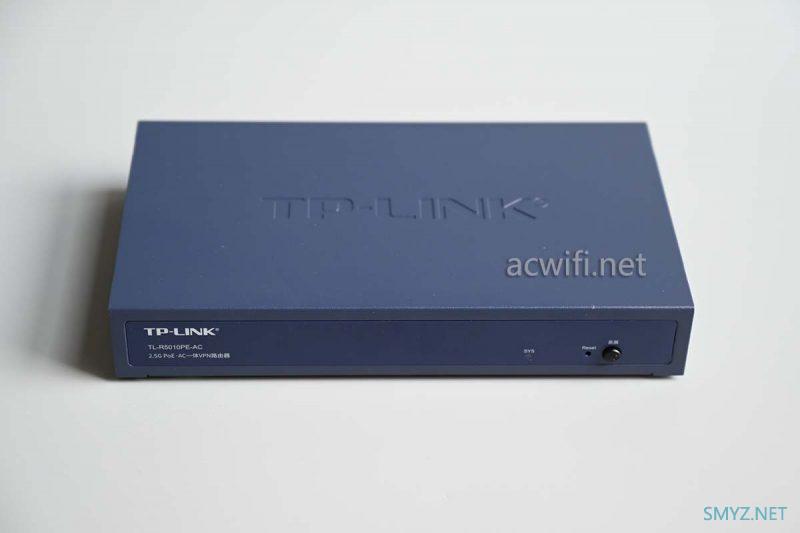

机身正面有易展实体键:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

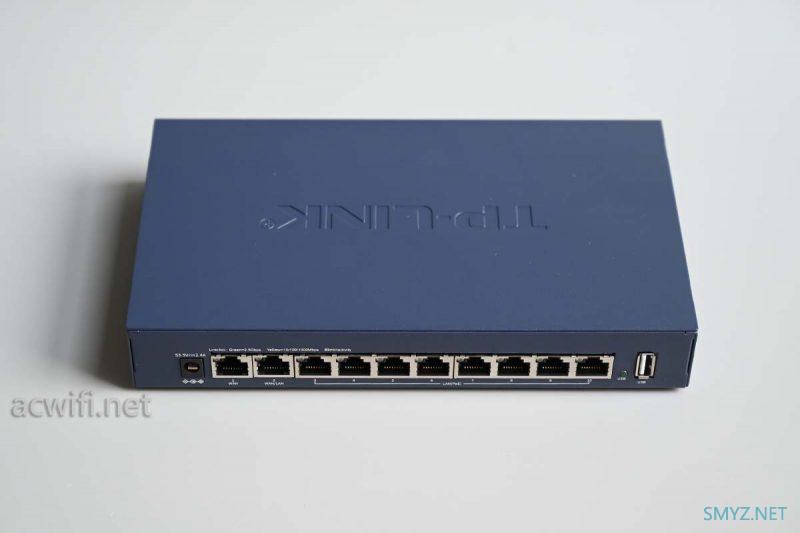

背面接口:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

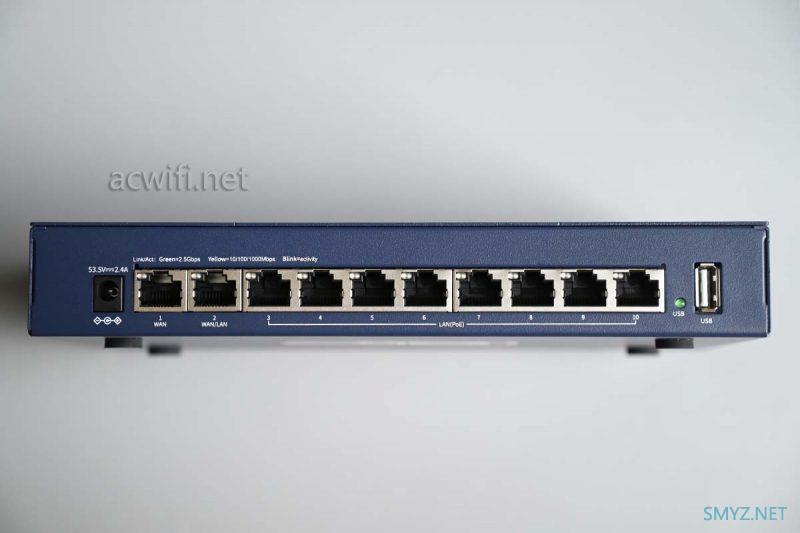

一共10个网口,最高速率均是2.5Gbps,最左边两个可以做WAN口:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

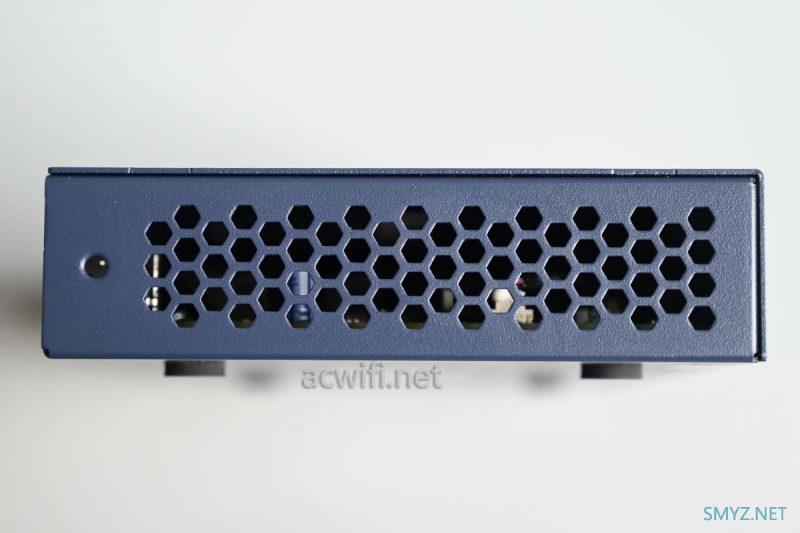

侧面透气孔:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

机身底部:(拆机前我贴了四个脚垫)

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

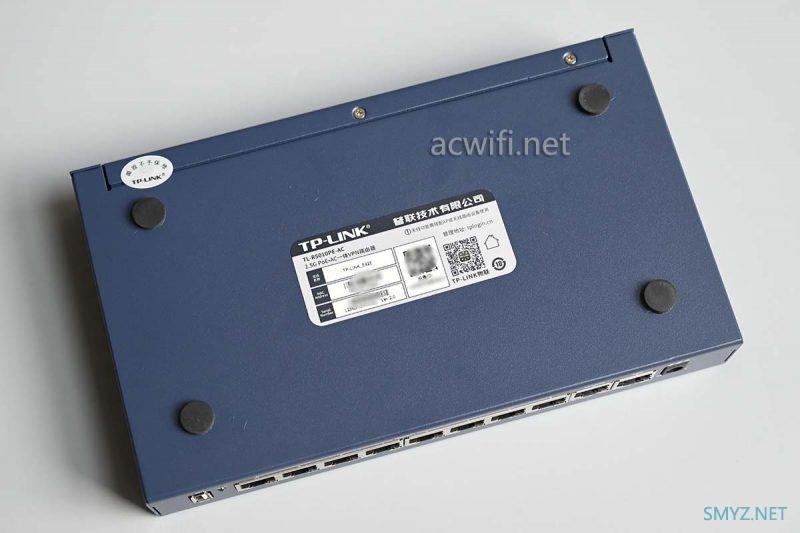

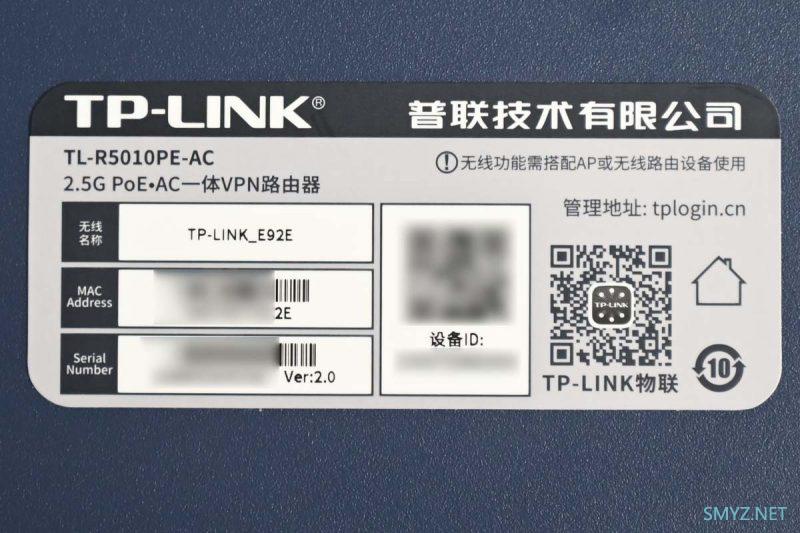

标签信息:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

Ver:2.0, 就是指硬件版本v2.0。(有不少朋友问怎么查看版本号的)

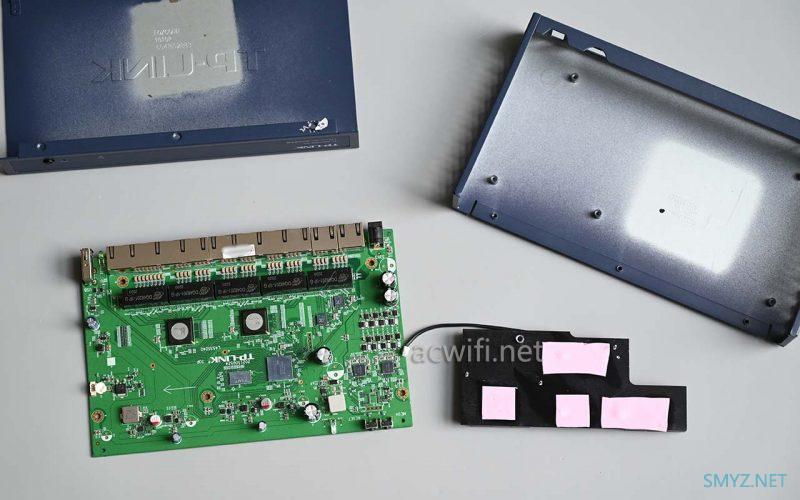

拆开外壳:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

跟v1.1版本一样的散热风扇设计 :

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

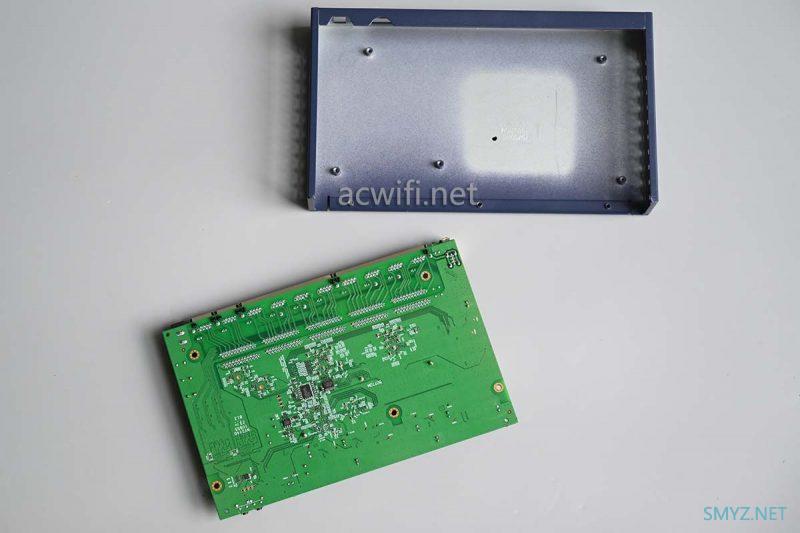

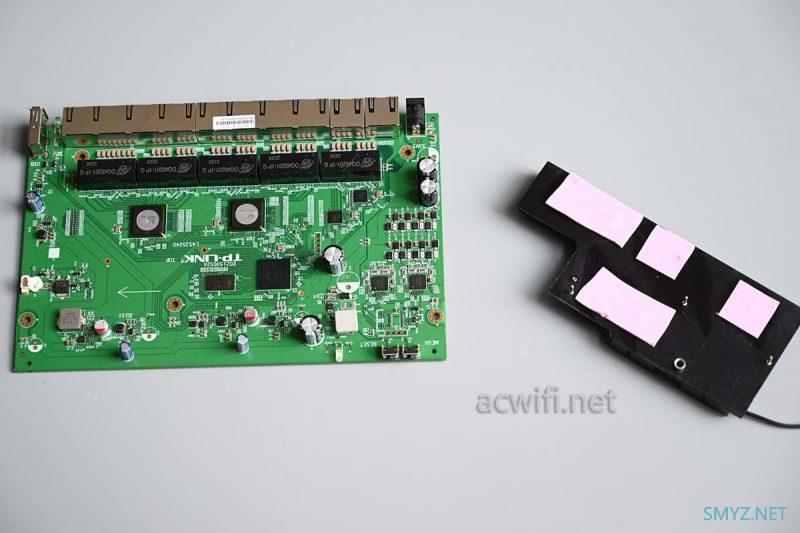

拿下主板并翻转背面:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

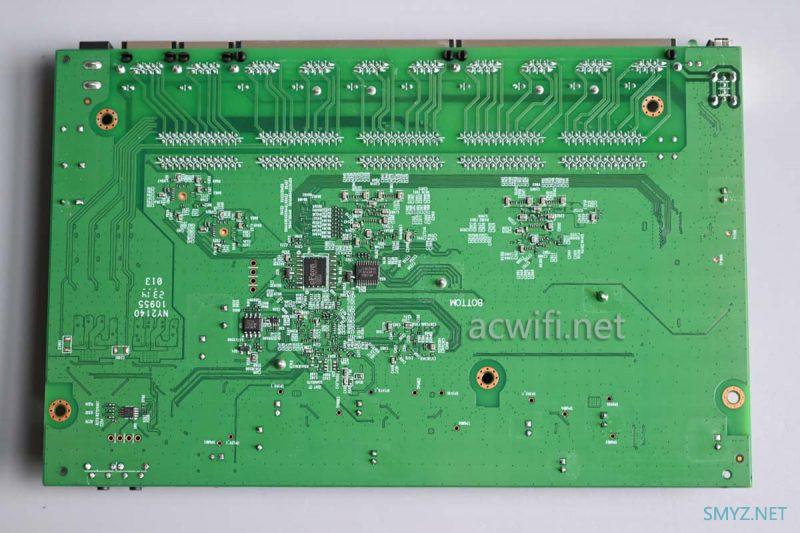

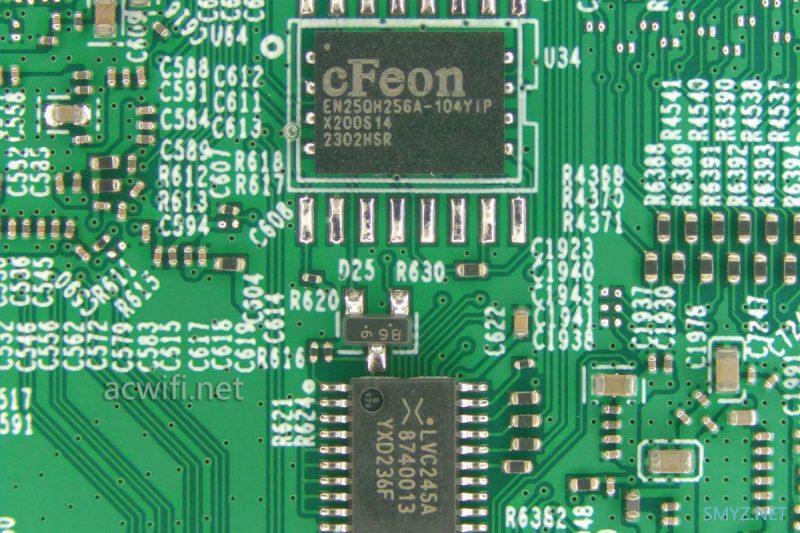

主板背面有一颗闪存芯片,型号是EN25QH256A-104YIP,容量32MB:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

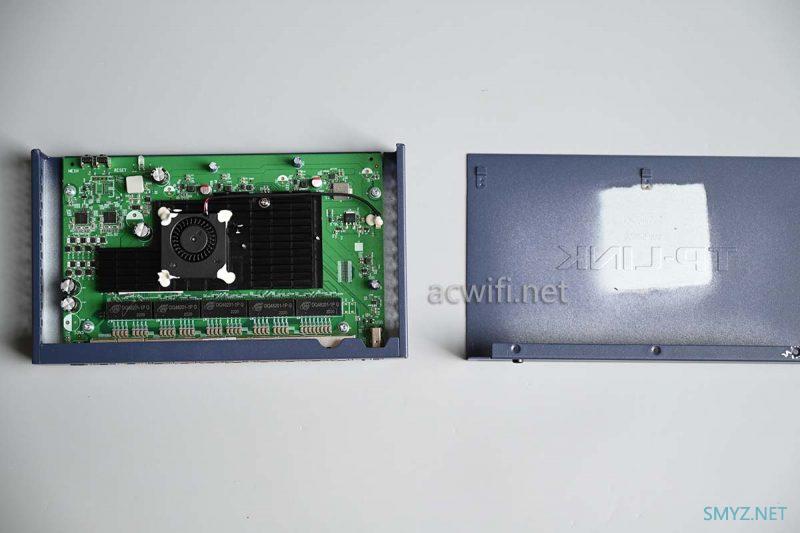

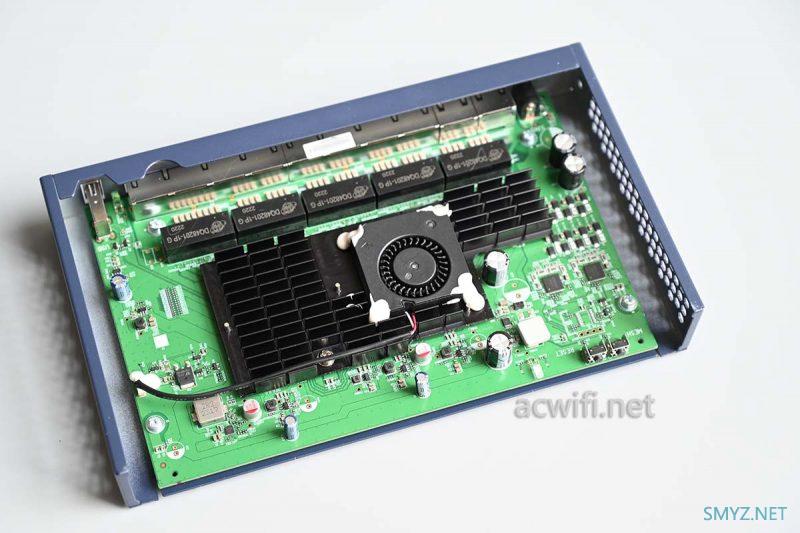

回到主板正面来,拆下散热器。(焊锡固定的,难拆)

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

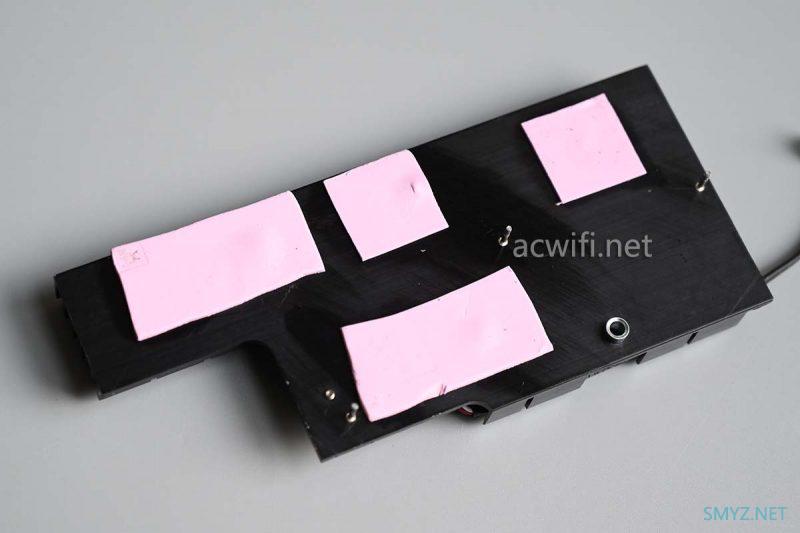

各芯片上面都有导热硅脂垫片:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

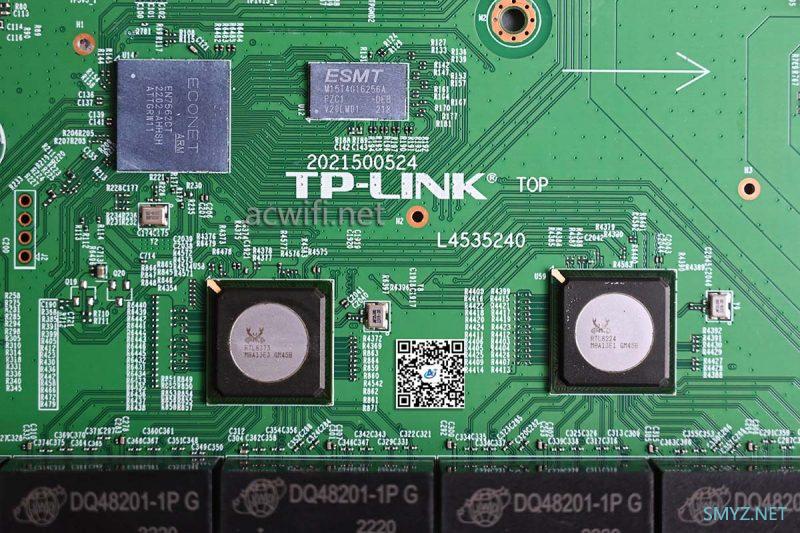

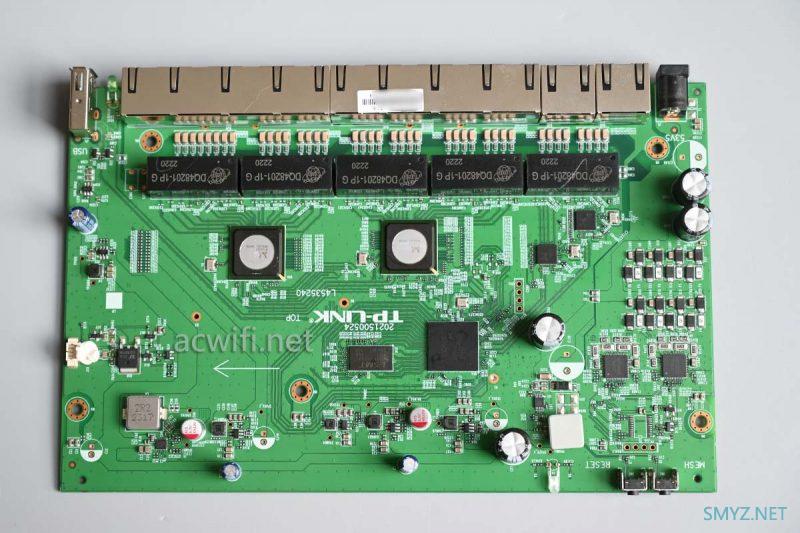

跟旧版的V1.0和V1.1有明显的不同:没有10颗2.5G PHY密密麻麻地排列在网口边上。这台V2.0版本的机器,只用上2颗2.5G PHY芯片(下图右边,即两个WAN 口):

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

旧版用了八口万兆交换芯片RTL9303,所以要接八颗2.5G PHY才能有2.5G 网口。我一直认为RTL9303用在2.5G产品上是大材小用了。没办法,在R5010PE初代产品上市的时候,还没有集成2.5G PHY的交换芯片和多口2.5G PHY芯片。

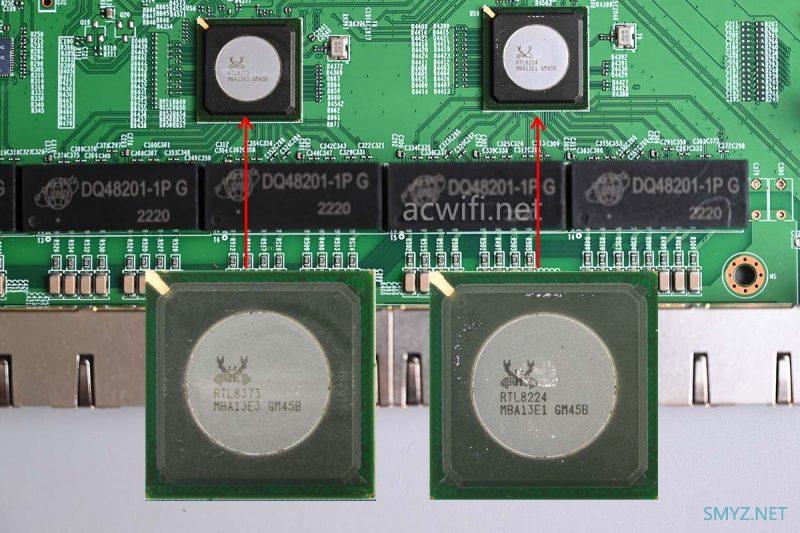

没错,R5010PE-AC V2.0把RTL9303用了现时流行的8+1交换机芯片方案:RTL8373+RTL8224:

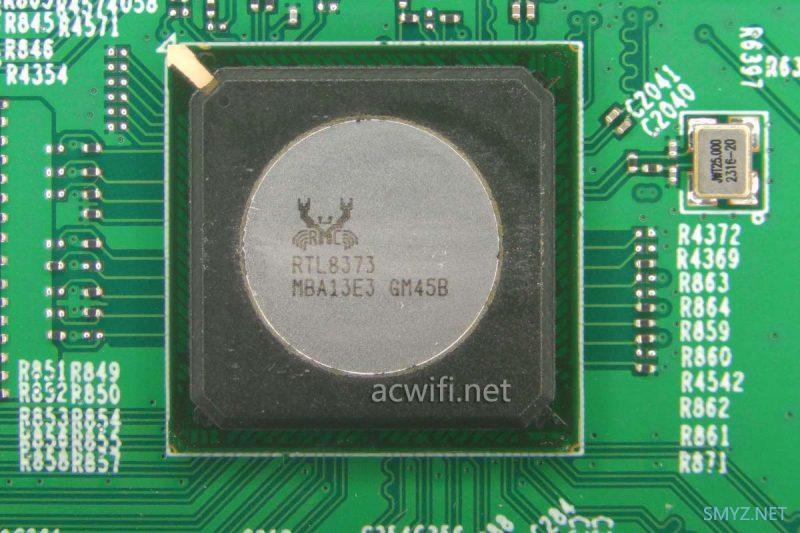

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

RTL8373是2.5G交换芯片,集成四个2.5G PHY。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

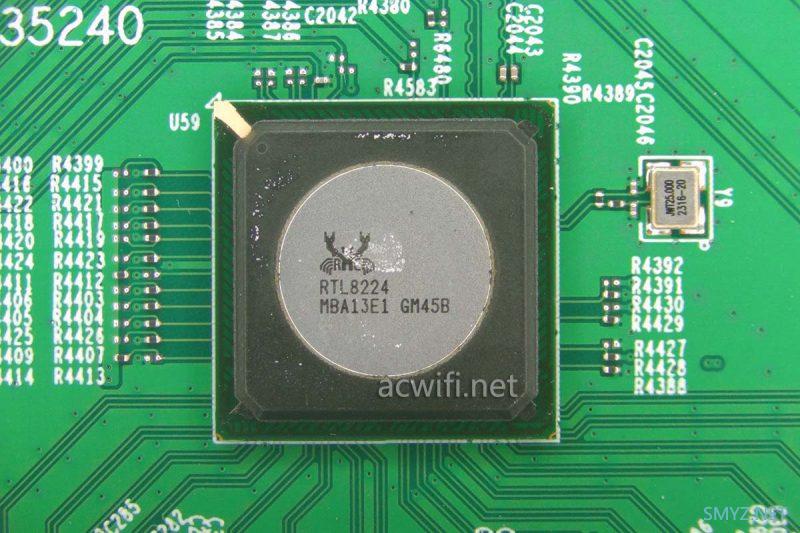

RTL8224是多口2.5G PHY芯片,集成四个2.5G PHY。它与RTL8373之间的连接带宽是10Gbps。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

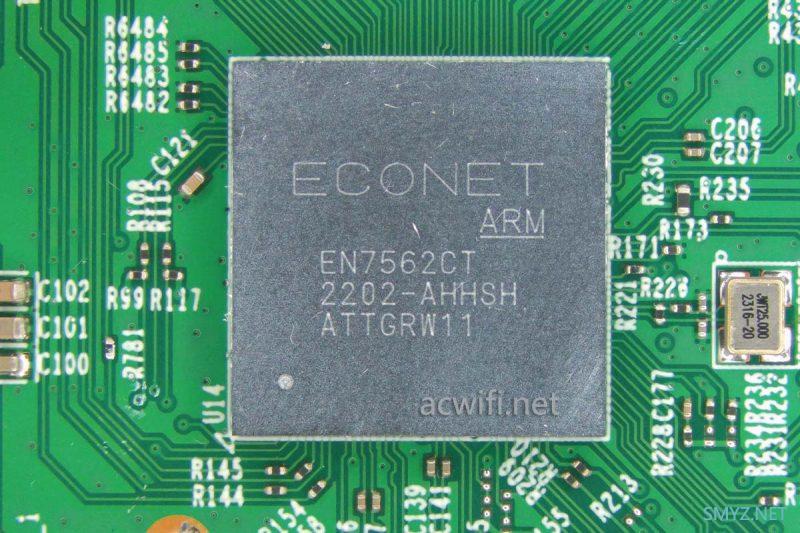

CPU方面,也有点差别,R5010PE v2.0用的是EN7562CT ,而V1.0和V2.0用的都是EN7562DT。C比D少了一个NPU核。其它一样,都是A53架构,双核 1GHz。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

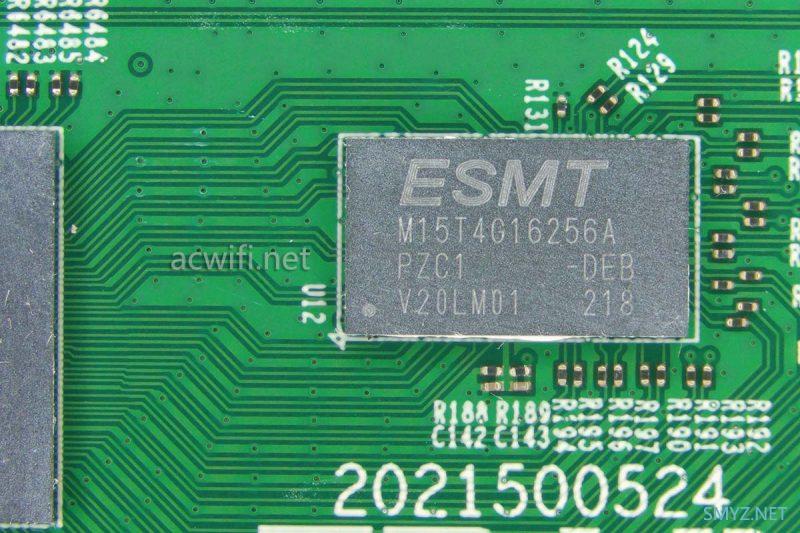

CUP旁边的内存芯片,型号是M15T4G16256A,DDR3容量512MB:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

以上四颗芯片的位置关系如下图:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

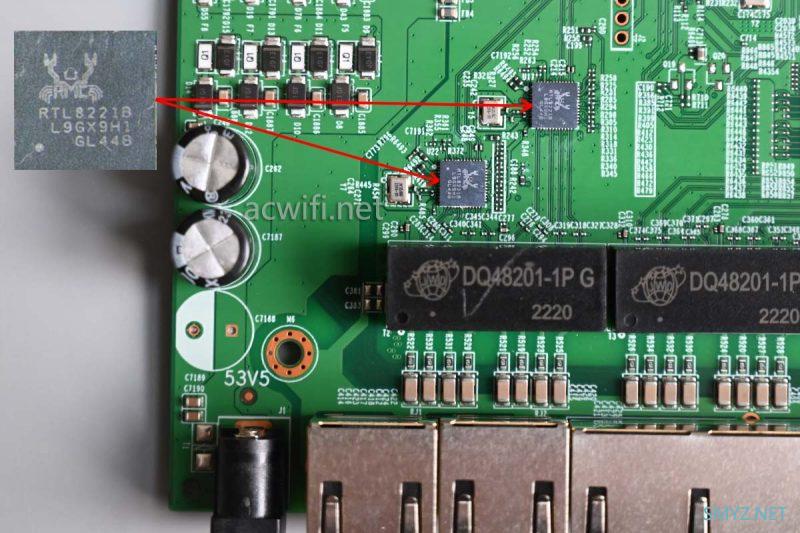

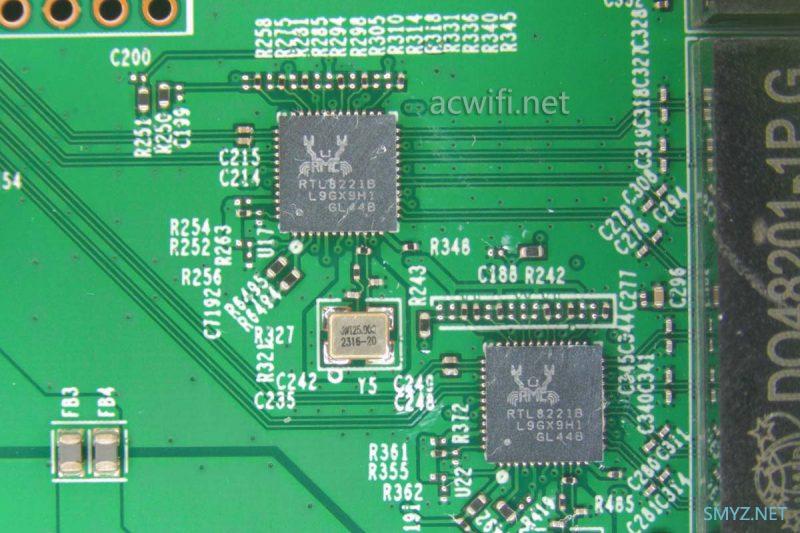

两颗2.5G PHY就是最常见的RTL8221B:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

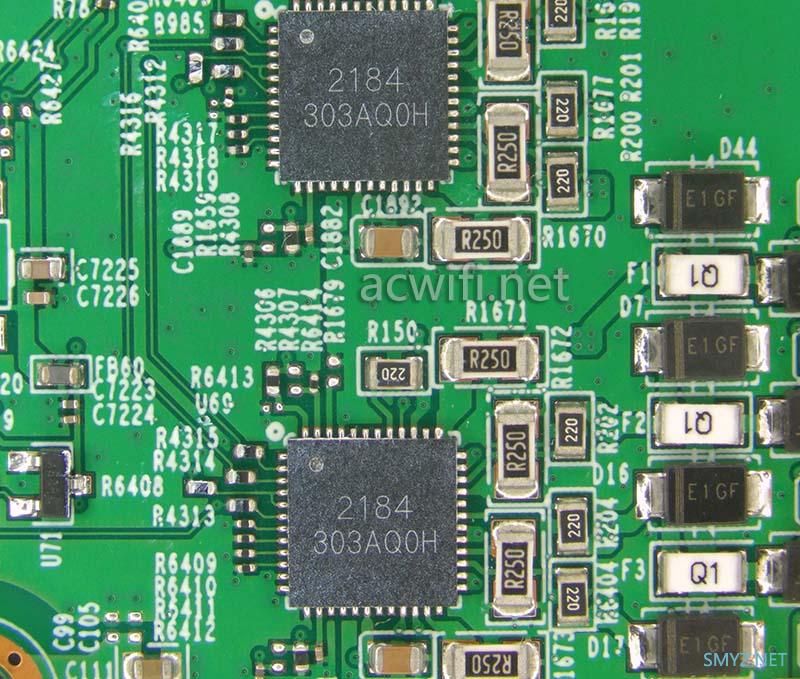

两颗PoE控制芯片:XS2184。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

“XS2184 是一个四通道、供电设备( PSE )电源控制 器,内建 N 通道 MOSFET ,设计用于 IEEE ® 802.3at/af 兼容 PSE 。器件提供用电设备( PD )侦测、分级、限流 以及负载断开检测。器件支持自动工作和软件编程。器 件还支持最新二事件分级。采用单电源供电,能够为单 个端口提供高达 30W 的功率,并为传统的 PD 设计提供 大电容检测。”

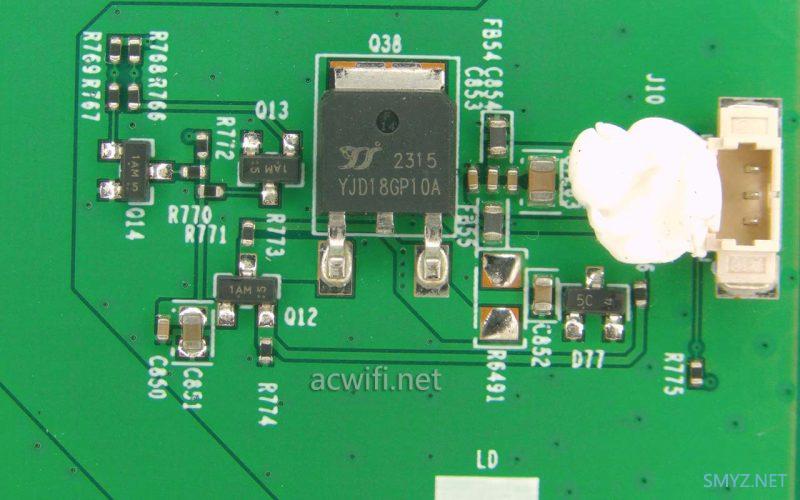

风扇接口电路:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

是不是没有调速IC呢? 最新版本也没有风扇调功能,所以风扇一直是高速运转,噪声是明显的。

好了,拆完。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

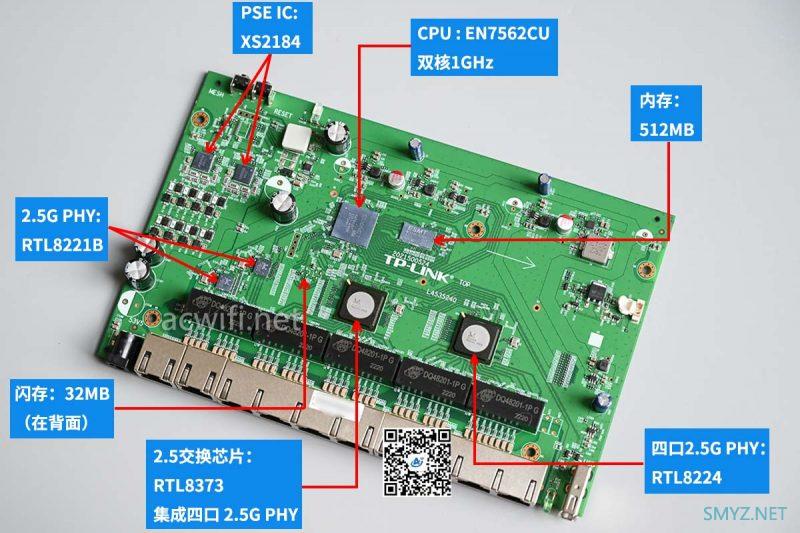

R5010PE V2.0的所有芯片型号汇总如下图:

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

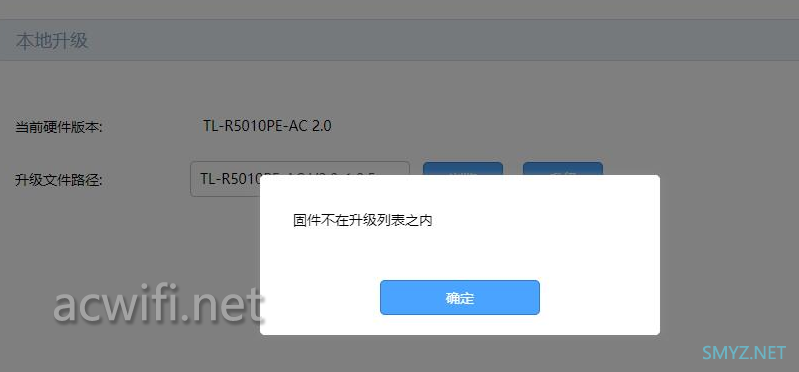

在官网下载最新版本固件文件 :r5010peacv2_cn_1_0_0_up_boot(230723)_2023-07-23_16.43.47.bin,然后直接在后台升级。如果固件不在升级列表之内的话,那么你在TP的官网找在线客服,会发给你中间固件刷入,之后再刷入最新固件即可。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

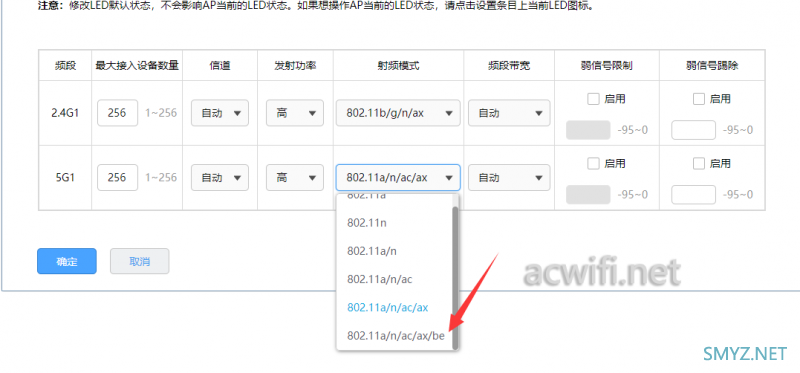

最新固件版本号是这个:1.0.5 Build 240711 Rel.72637n  这个固件支持Wi-Fi 7 ap的属性设置。包括802.11be和MLO。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

有易展按键,实测只把一台7DR7250用网线连接两者,再各自按一下各方身上的易展按键,大约15秒左右自动组网成功。(按键之后会闪红灯,直到绿灯常灯就组网成功了)

这样易展组网之后,家用的Wi-Fi 7或部分Wi-Fi 6 无线路由器就可以支持弱信号限制和弱信号踢除

“弱信号限制:设置AP接受新客户端接入的最小信号强度值,可以设置(-95~0)内的值,单位为dBm,建议最大值不超过-40。如果试图连接到AP的客户端与AP之间由于障碍物、距离远等原因导致相对于AP的信号强度低于阈值,那么将被AP拒绝接入。”

“弱信号踢除:   设置AP踢除已连接客户端的最小信号强度值,可以设置(-95~0)内的值,单位为dBm,建议最大值不超过-40。如果已连接客户端由于移动或与AP之间出现障碍物导致相对于AP的信号强度低于阈值,那么将被AP直接踢除。”

如果只接入家用的无线路由器,是开不了MLO功能 ,必须要接入一个无线AP加入去才可能开启MLO。我不确定这样做之后,无线路由器的MLO是否生效。

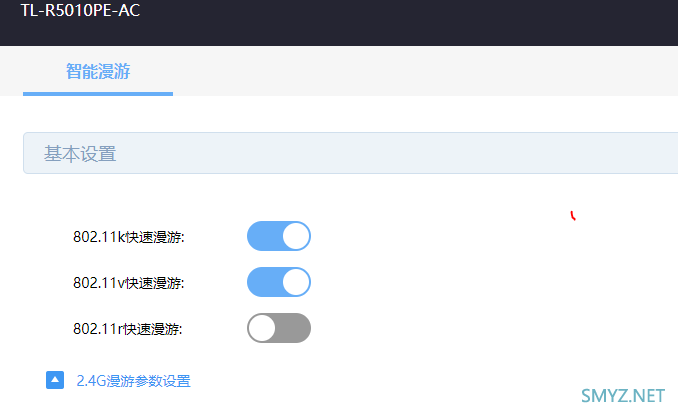

还有一个奇怪点,这台R51010PE v2.0开启不了802.11r,虽然802.11r越来越没有用。。。能开启之后,再返回看是灰色的。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

我是不建议开启没什么用的802.11r这个选项的。反正我觉得它没L用。默认要有802.11k和802.11v就行。你开启r也没问题,有问题再关闭它。

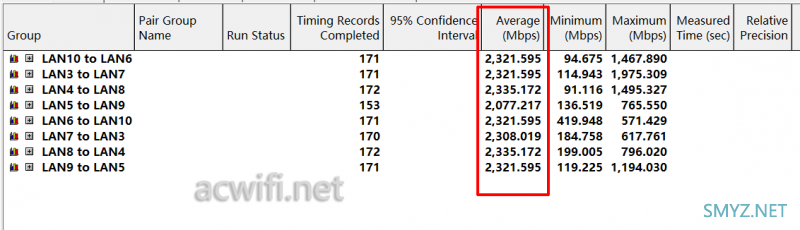

简单测一3号至10号LAN口之间的背板带宽是不是20Gbps。 实测结果:是的。

TL-R5010PE-AC v2.0拆机, 与旧版v1.1差别在哪?

简单总结一下:这台R5010PE V2.0的硬件芯片已经跟R5010PE-EN是一模一样的。但价格相差巨大。旧版的V1.1在物料成本上肯定是高于这台V2.0的。RTL9303+10粒2.5G PHY比RTL8373+RTL8224+2颗2.5G PHY贵。V2.0卖1500多,的确是不太值得,所以我之前在拆R5010PE-EN时就觉得不如自己配个二手54V电源,一共不到900元,性价比肯定比这台高。

由由R5100PE v2.0把RTL9303和八颗2.5G PHY换走了,所以整机的发热量低了许多,在风扇持续运行的情况,摸金属机身外壳没温度呀。。。从主观感受V2.0就是凉快了许多。还有,如果要接Wi-Fi 7 AP,一定要去官网下载新版本固件更新。

好了。根据自身需求选择吧!
