上次是随手装了台软路由，现在可是破费才能装了另一台。上次的文章：随手装了台LEDE软路由，测试WAN口能否跑万兆（上篇）
有些问题在搞不清楚，心理总感觉不舒服，晚上都睡不着，搞机搞了几个晚上，睡不好，鼻窦炎又复发了，真是影响身体的玩意。这台机除了机箱和内存是新的之外，都是二手收来。硬盘就不算了，因为我用U盘装的系统，方便，总共加起来2200元，这个价格都够购买一台二手的两口万兆交换机了（华硕XG-U2008和网件 GS110MX），再加一千可以买四电口的威联通QSW-804-4C。不过我这台在网口数量也不差呀，4个万兆口，5个千兆口。

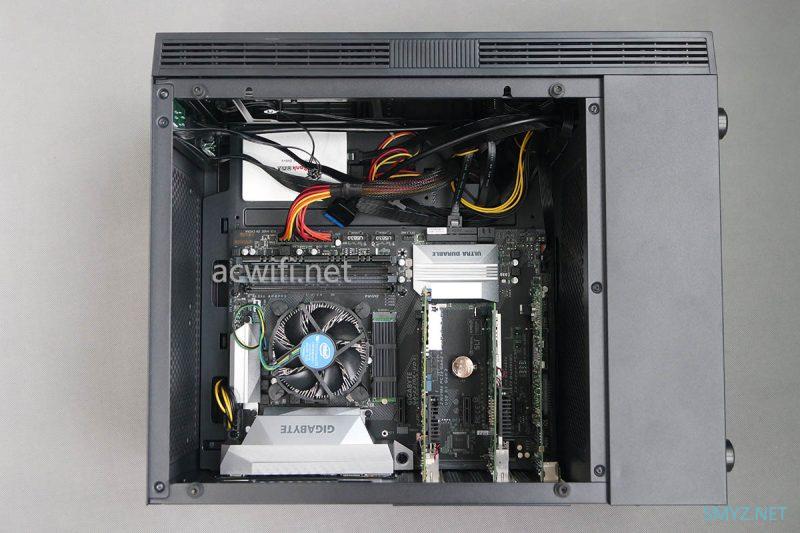

平台是Z270+G4560+4G内存，插了一张intel X520-T2和X540-T2，还有一张四口千兆的intel82576，加上主板自带一个千兆口。主板还有3条pcie 1x，可以插螃蟹的双口甚至四口的网卡（无聊）。先说下这台鸡儿的功耗吧，一般70多W，万兆网卡工作时80多W。嗯！不是18W，是80多W。相对于万兆交换机（50W左右）来说，是高了一点点。

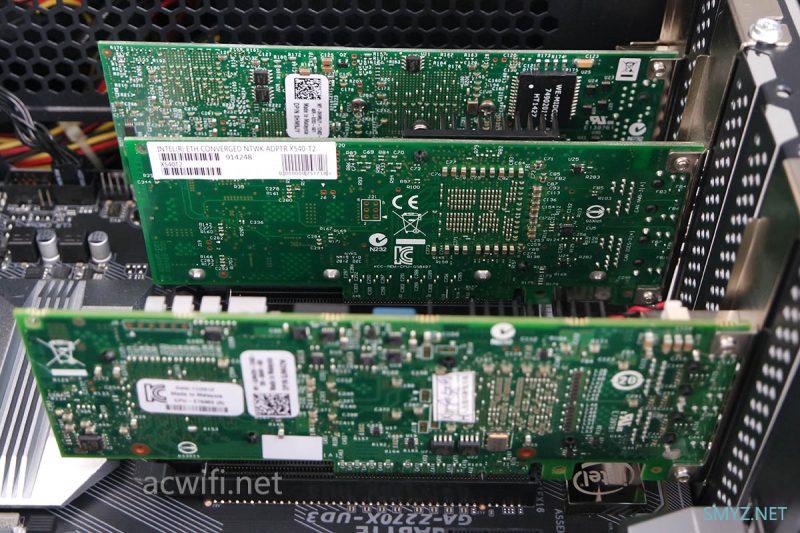

三块网卡的背面，挺好看的。（pcie槽：8x+8x+4x）

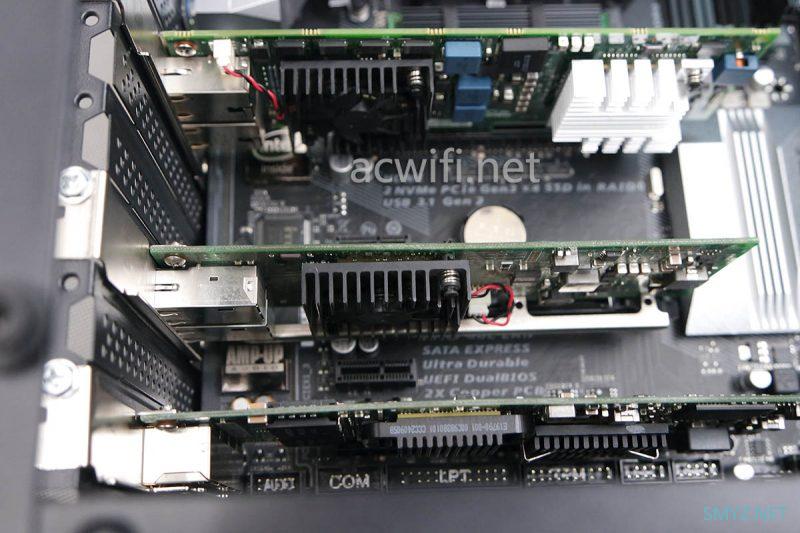

X540和X520的芯片比较古老，需要散热风扇。

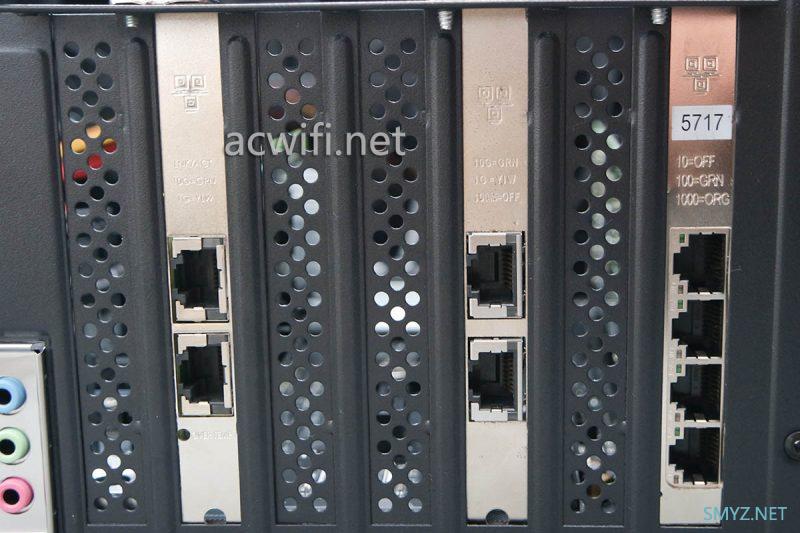

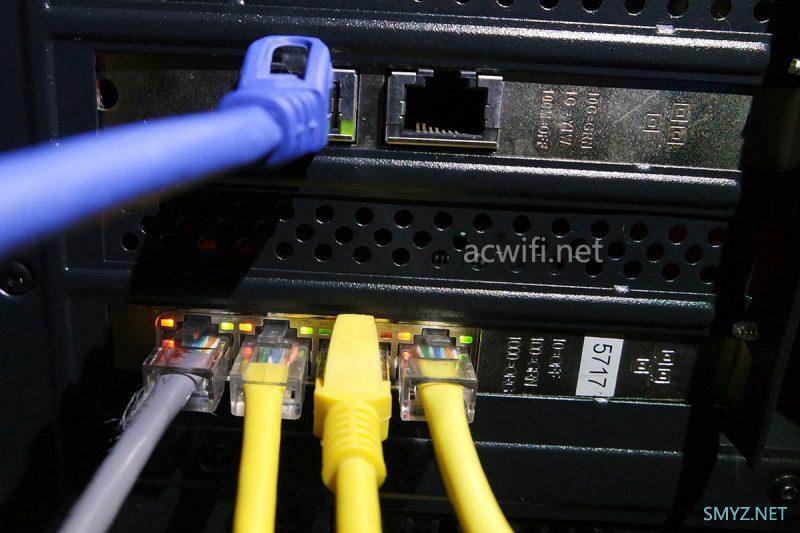

背面网口：
还有3张万兆网卡装在其它测试机上面，跟之前那篇拍出来的网卡是一样的，X520-T2 、BCM57710、还有一张TN9712P（这是电脑上识别的型号，实质是Tehuti TN4010）。在测试这台万兆软路由之前，先要解决测试机之间的直连速度问题。能不能跑满万兆，有2个主要原因，一是电脑CPU给不给力，二是有没有开巨帧（jumbo frames）。

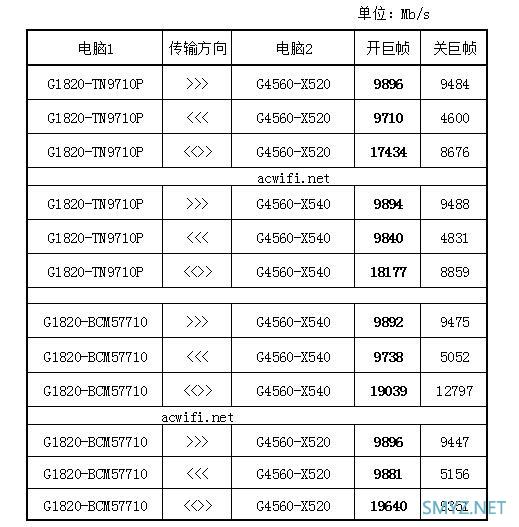

下面这个表格里的数据花费数小时才测试出来：
<<>>代表双向传输
G1840这种CPU好难满足X520/X540网卡，跟G4560搭配使用，效果有明显提升，因为之前测试的双向怎么也只有13G左右，现在X520或X540跟BCM57710的双向传输达到19G了。在关闭巨帧之后，双向就很差了，而且X520/540的上行明显差一截，要开巨帧才能让上行速度达到9800m。
关于好早之前用万兆网卡测试超五类线的传输速度，详见：用万兆网卡测试超五类网线传输速度，颠覆你的认知。现在可以做个补充了，因为我买了两块淘宝货三星SM961 256G SSD，不知什么时候翻车呀，但价格就不到250一张，是MLC吧，我把19G文件传来又传去都不见掉速。不过我发现之前那根超五类网线长度搞错了，不是69米，而是59米长，看了两头的数字是660m和601m。
用一台WIN7，主板是B150，CPU是I32 6100，装上SM961，然后这台新拼的电脑装的是WIN10。两台电脑都用X520-T2来传输。

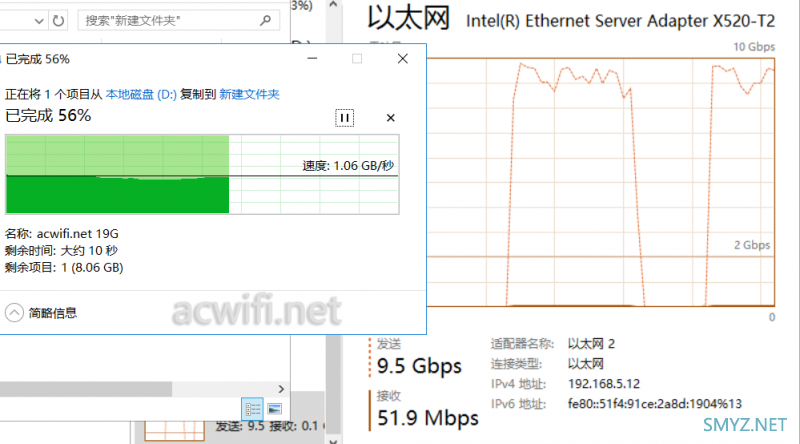

先用那条长59米的超五类网线cat 5E直连两台电脑传输单个19G文件 ：
速度稳定在1.05GB/秒左右.

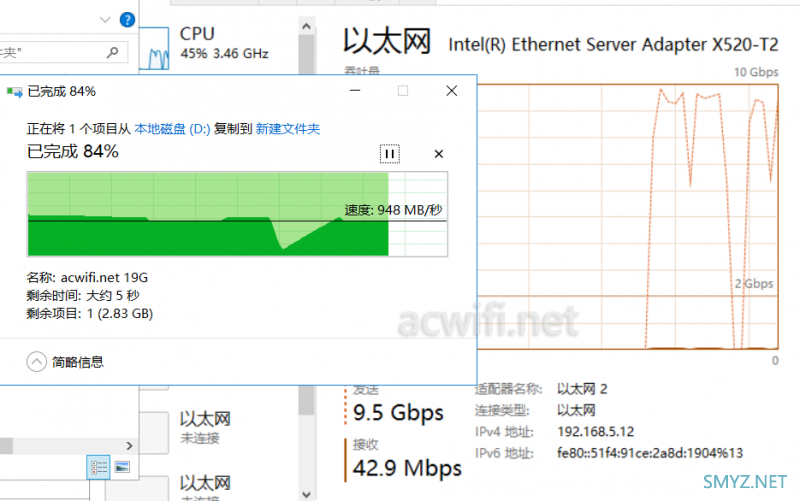

然后换上一根99米长的六类网线cat 6，速度如下：
传输至后段的时候会有很大的下降，然后又回上来，这线的长度已经超出技术规格55米很多，还有样的传输速度，让我惊讶，不知是否跟捆在一起有关。而上面超五类也超过55米，还能满速呢。

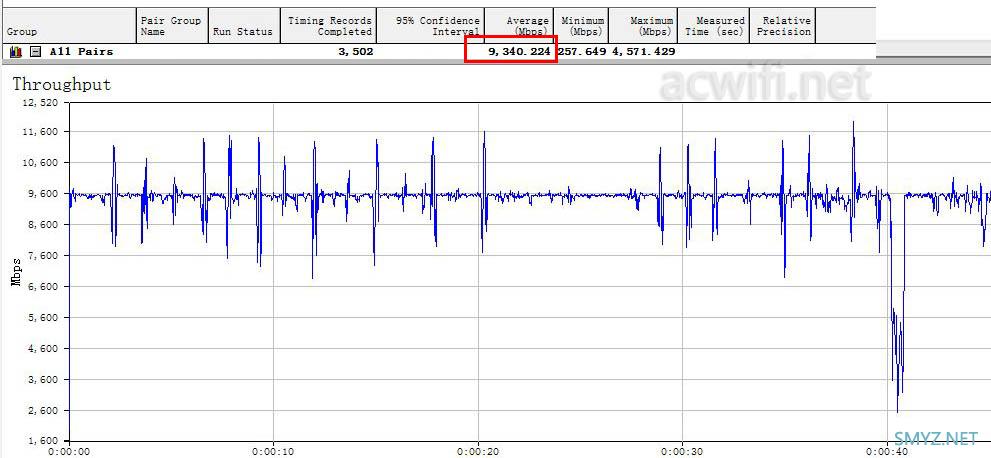

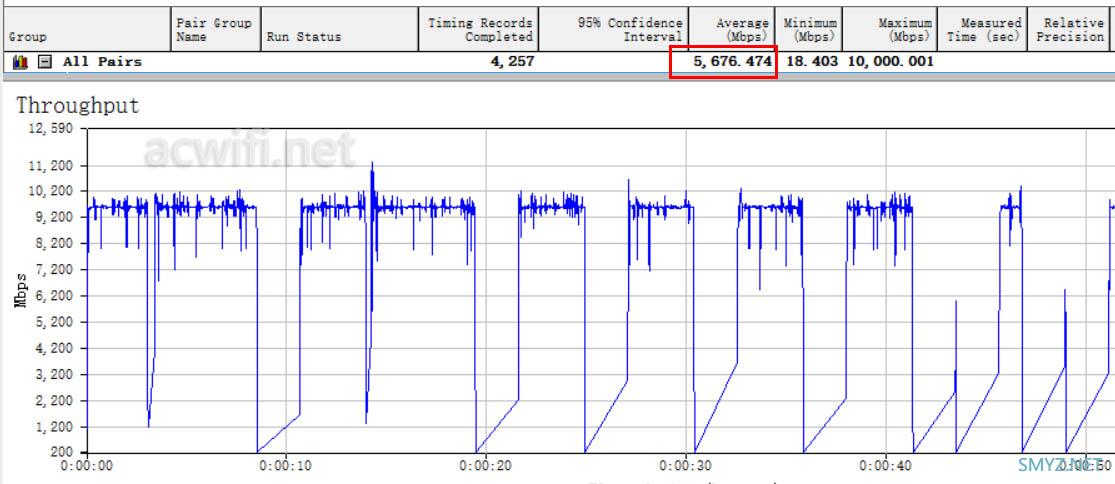

用IxChariot来测试99米的六类线，看看曲线 如何：
感觉就像一断一断的。

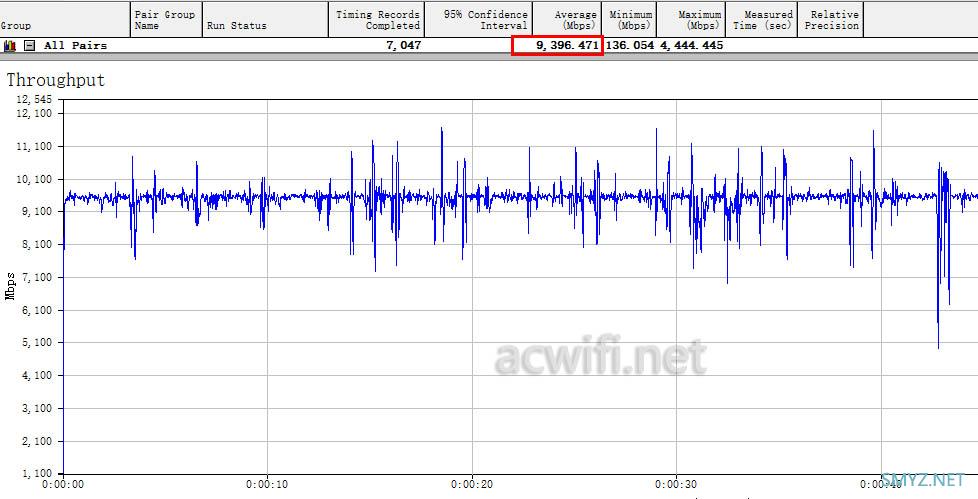

59米的超五类线，是这样的曲线：
在这里，不是要说明六类线比超五类线还要差，而是有距离的限制，超五类和六类，在万兆网卡的参数中说明了，不能超过55米，否则需要用超六类网线Cat 6a才行，但也不能超过100米长。

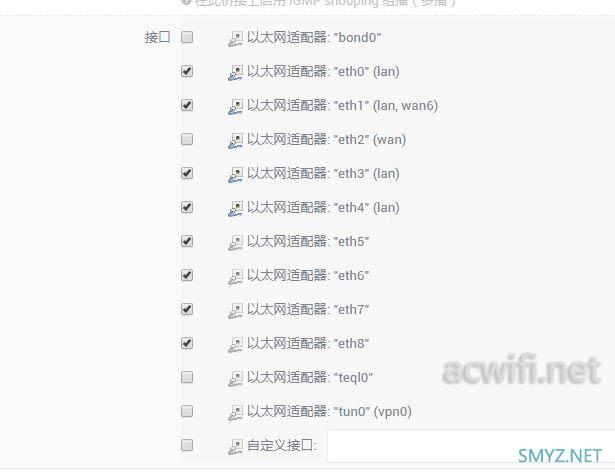

OK。转回软路由的测试，LEDE里可以方便地设置你想要哪个网口做WAN口和做LAN口，点几下鼠标的事而已。所有网口如下：

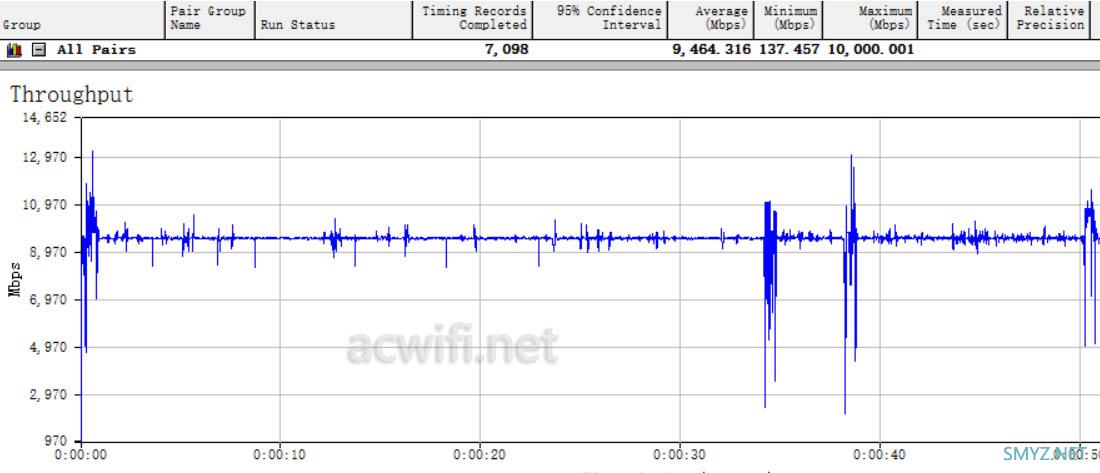

首先测试wan to lan:

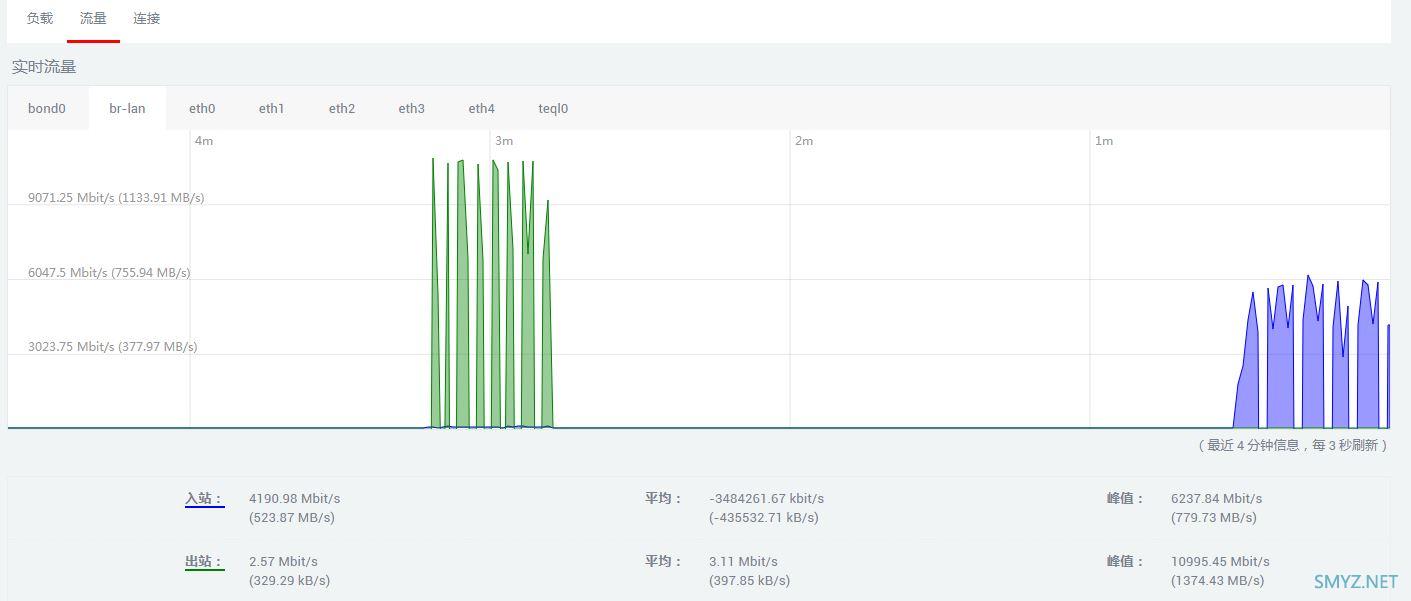

lan to wan速度慢一截了，估计要把两台电脑调换位置才能满速，但这步操作我忘记做了。直接发软路由的状态图：
然后是Lan to Lan测试（当作交换机）
两台电脑，如果换个方向，速度也大减，满足不了。以上是没有开启巨帧下的情况测的，如果在LAN设置里把MTU设置成9000，速度更慢些。
接着测试一个10G口对四个1G口的情况（四台电脑接四口网卡）。
测速如下：

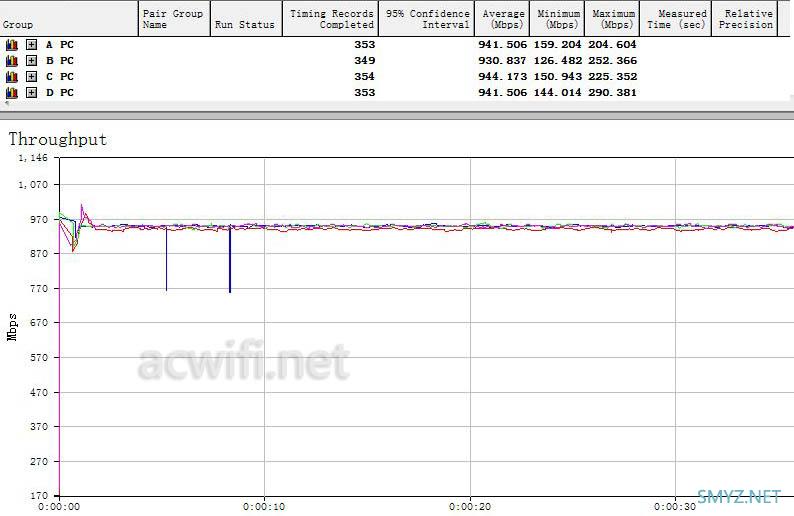

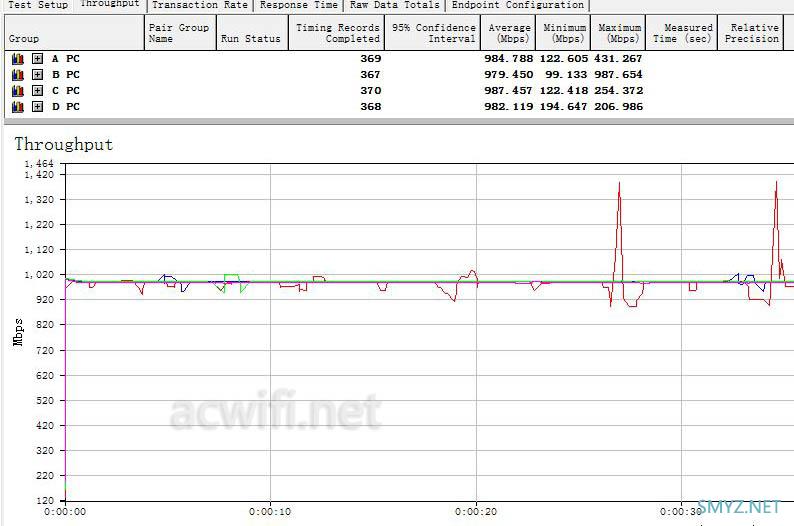

10G to 4x1G
4x1G to 10G
每一台1G网卡电脑都满满的900m以上速度，不管上行/下行。
太累了，更多测试没有进行，然后上行速度没有得到解决，如果软路由里能开巨帧，这个问题就能解决了。或者换块占用CPU资源更少的网卡？这台万兆软路由先消停一段时间吧。还有好几款买来的路由器还没有测试呢。这台鸡儿暂时已经达到自己想要的效果。
欢迎留言探讨，或关注微信公众号smyz-net
