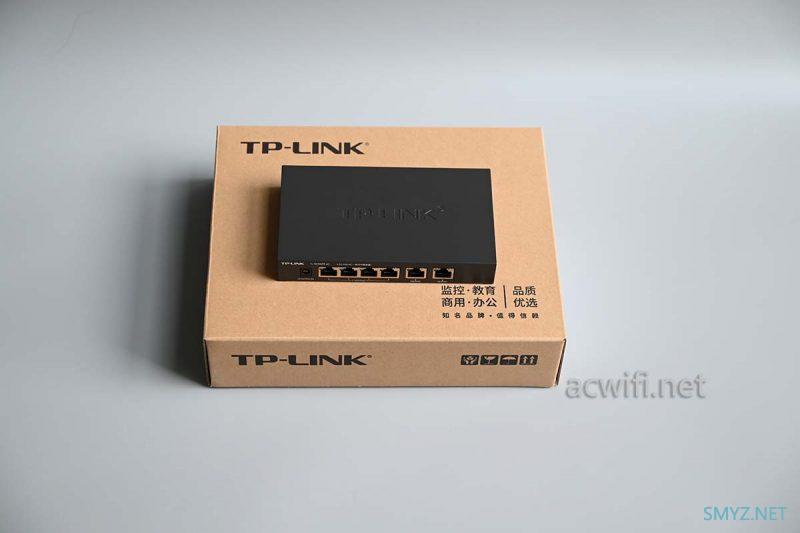

TL-R5406PE-AC的外包装：

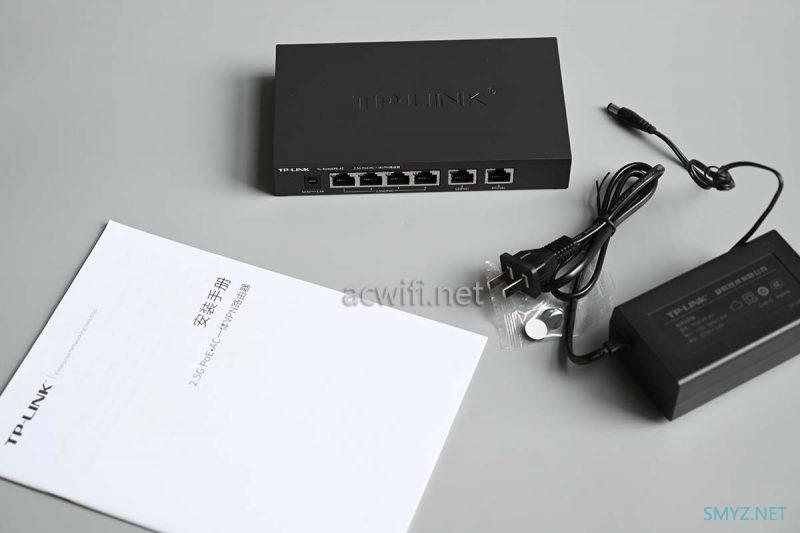

机身和配件 ：

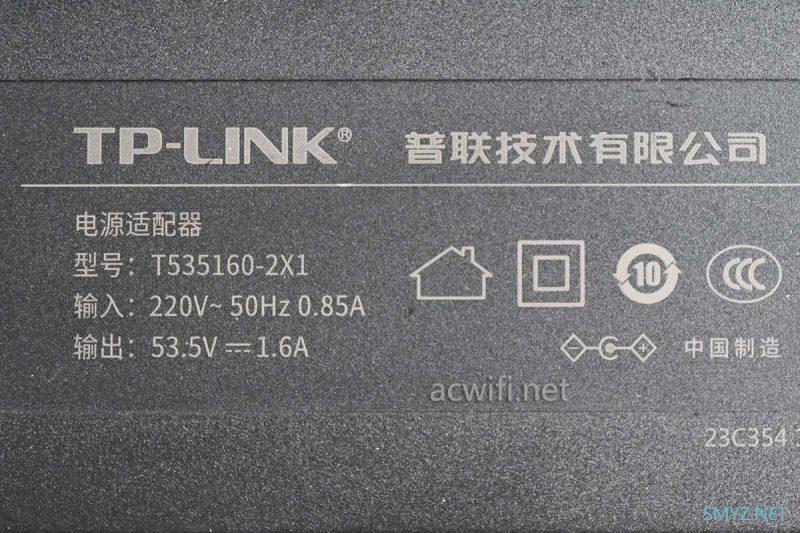

电源输出规格是53.5V/1.6A，整机PoE最大输出总功率为75W。实测不插任何网口的情况下功率为4W，插两个2.5G网口时功率为5.3W。

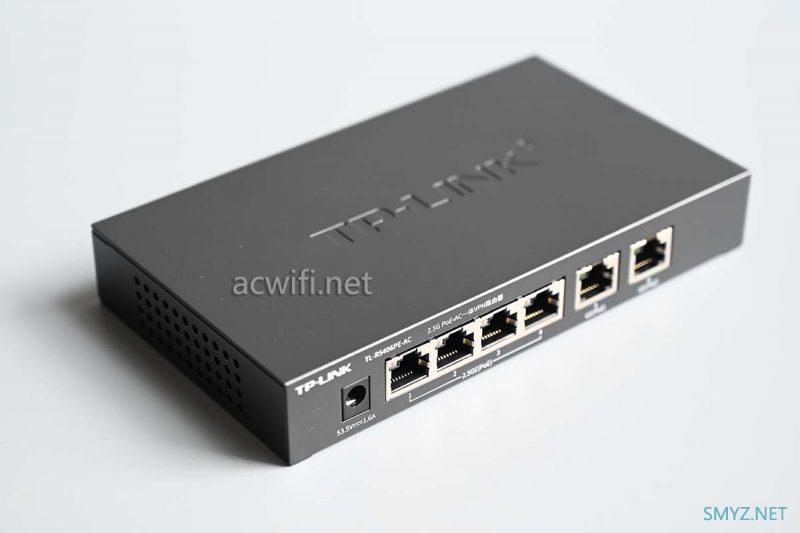

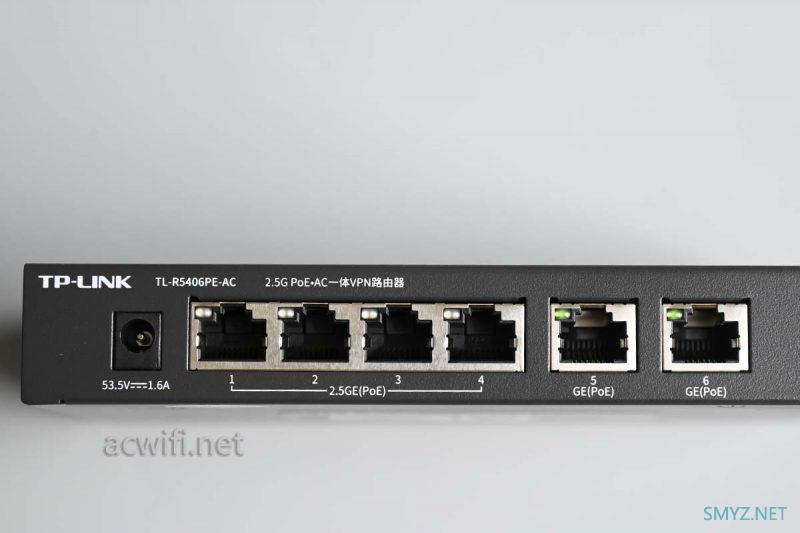

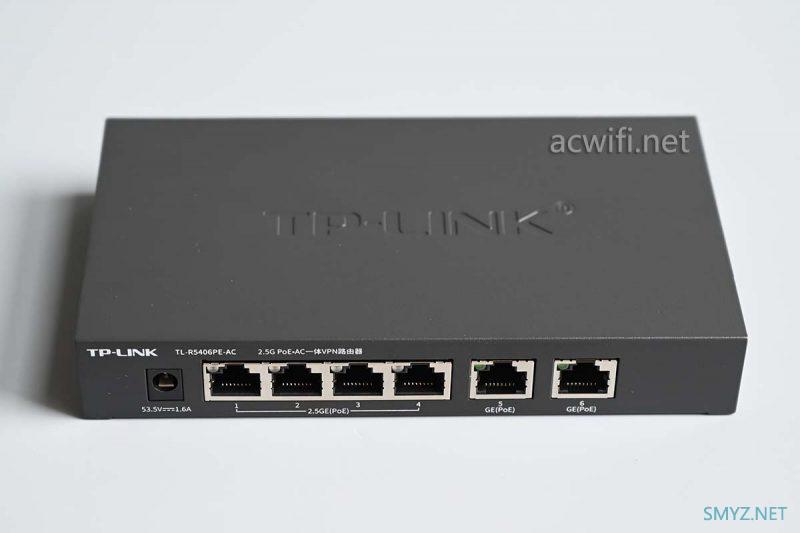

机身正面：
DC插头跟网口在同一面。一共有6个网口，其中有4个是2.5G口，2个是千兆口。

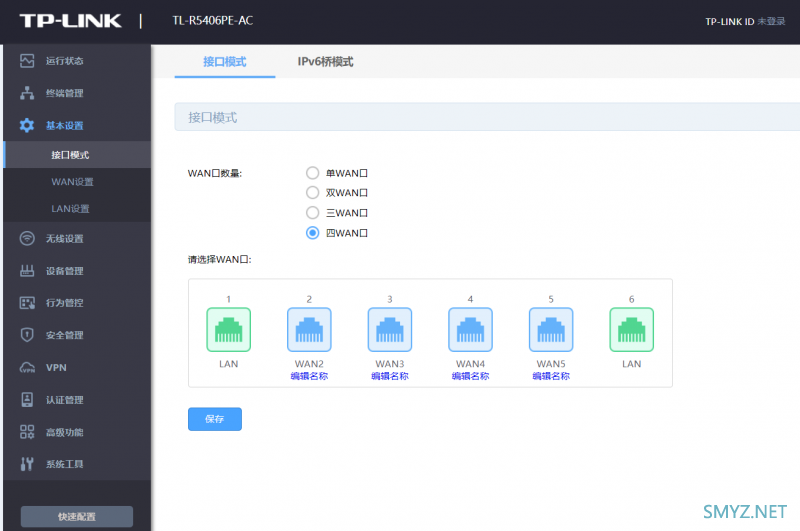

最多可以支持四WAN，任由选择做WAN口：
侧面透气孔：

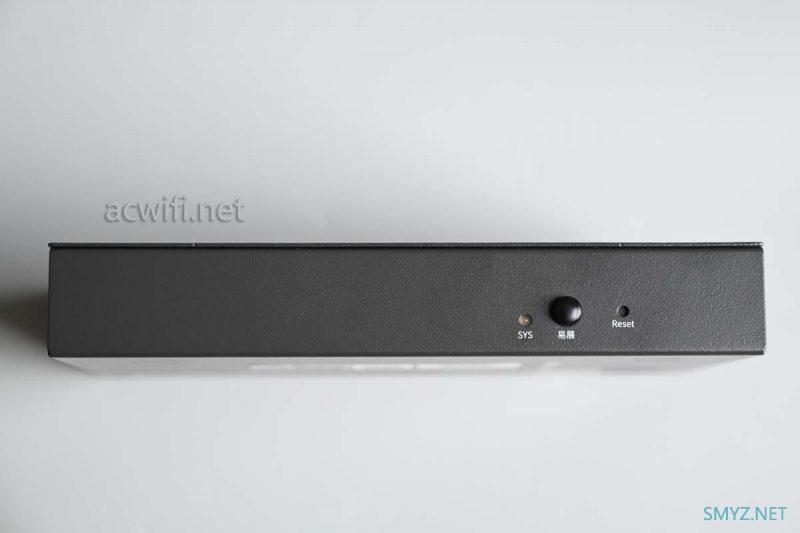

机身背面有“易”展组网按键：

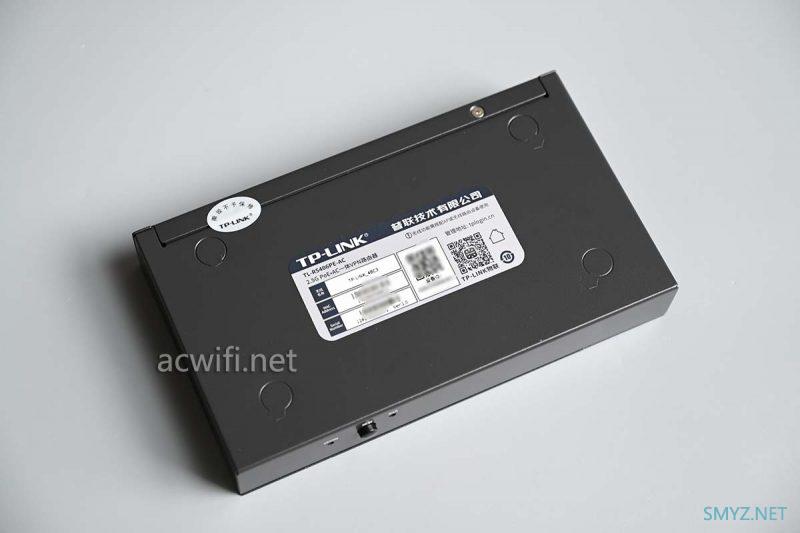

机身底部：

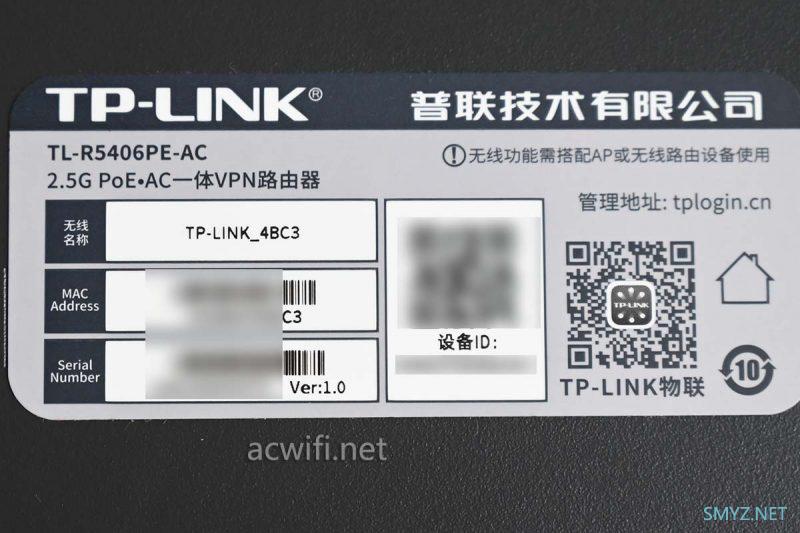

标签信息：型号TL-R5406PE-AC。

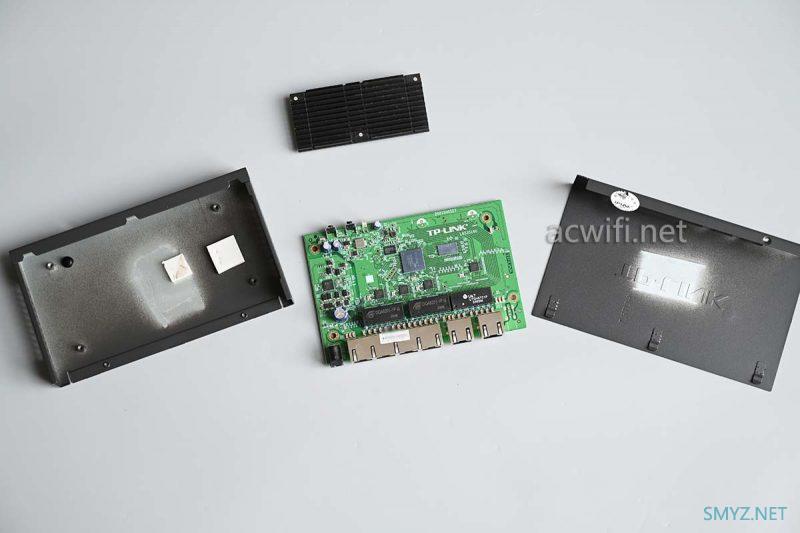

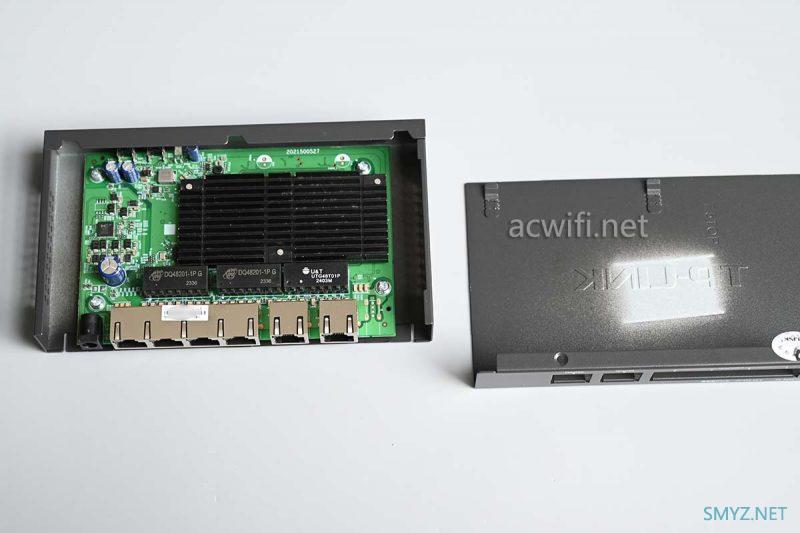

拆开外壳:

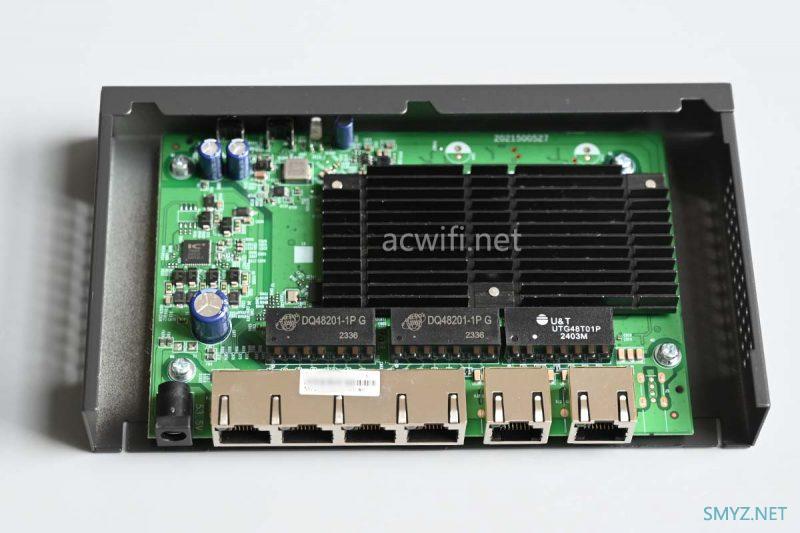

主板上有比较大的散热片：

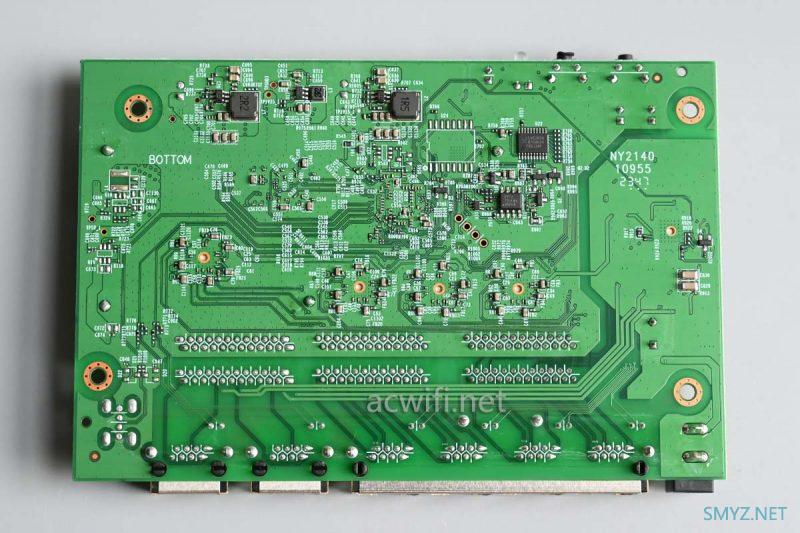

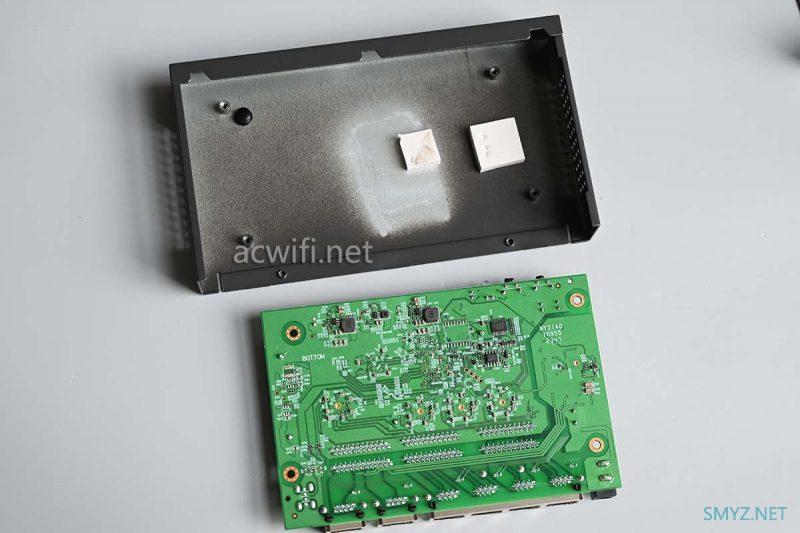

拆下主板并翻转到背面：

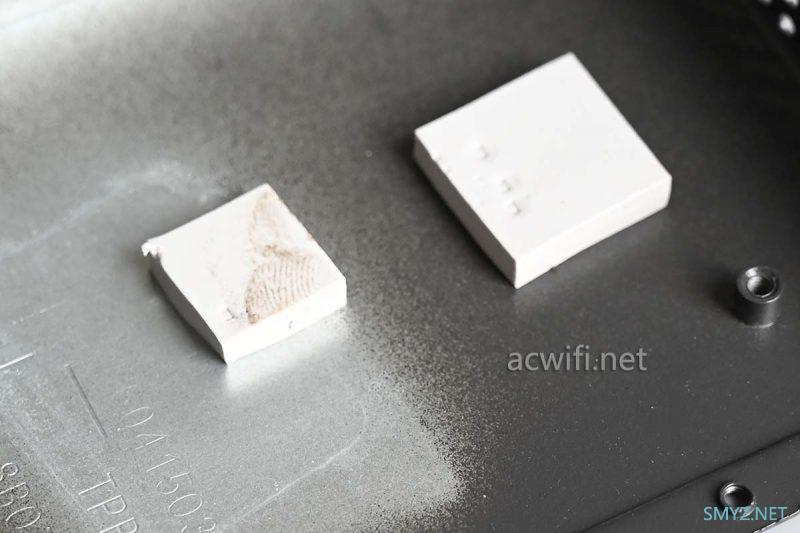

底壳有两片导热硅脂垫片：

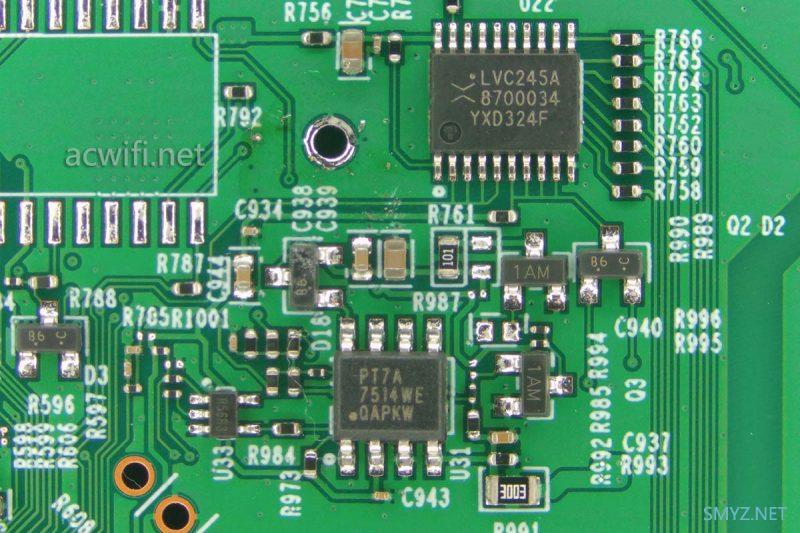

主板背面的两颗IC：PT7A7514WE、74LVC245A：
其它没啥看了。

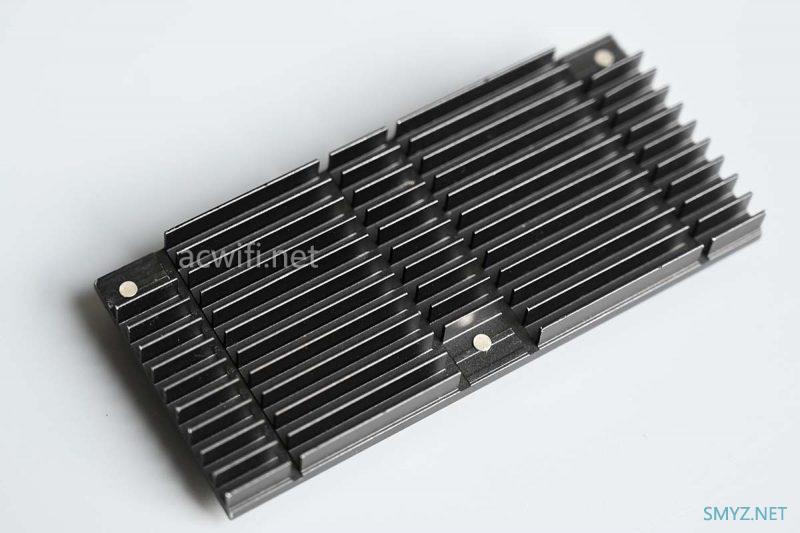

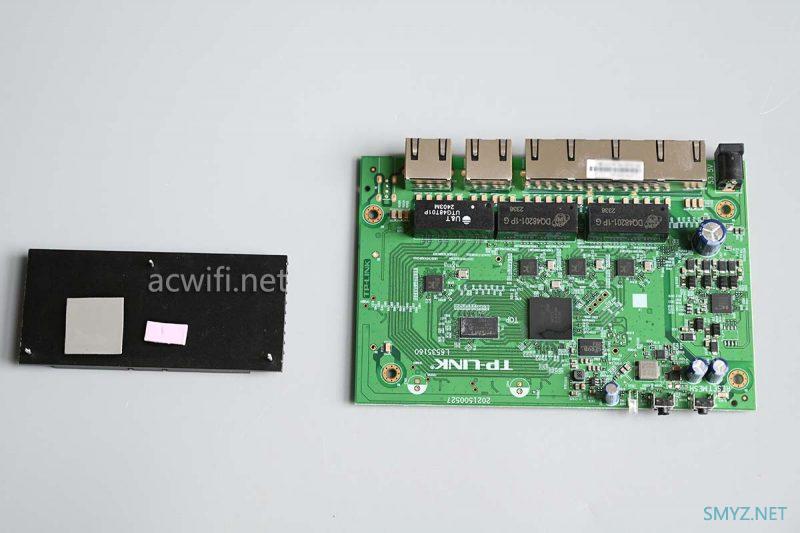

回到主板正面，先拆下散热片：

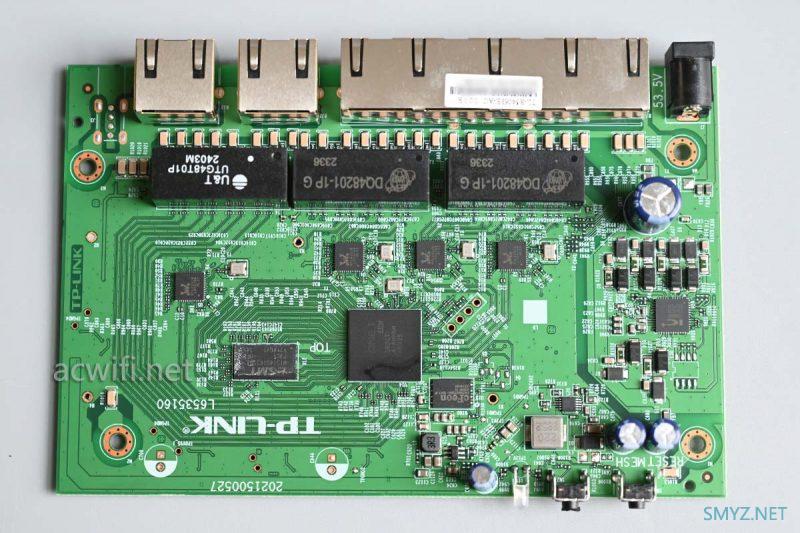

主板全貌：
R5406PE-AC的CPU型号是EN7652CT，末位T代表是扩展内存，如果是U就是集成了内存。R5010PE-EN用的是这颗EN7562CT。都是A53架构，双核1GHz。

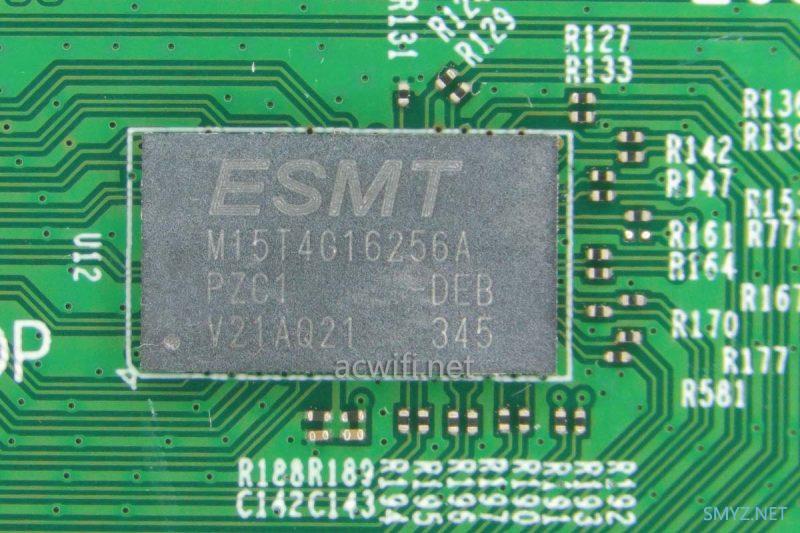

旁边的内存芯片型号是M15T4G16256A，DDR3内存，容量为 512MB：

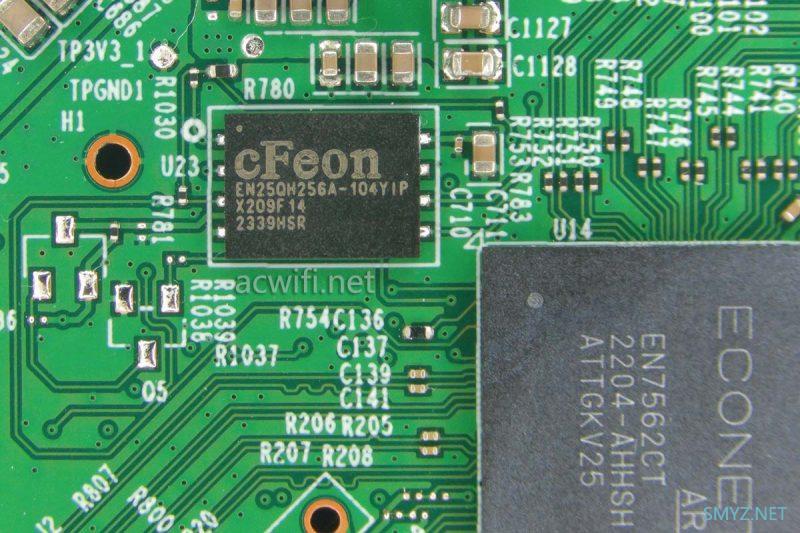

还有这颗闪存芯片，型号是EN25QH256A-104YIP，容量32MB:

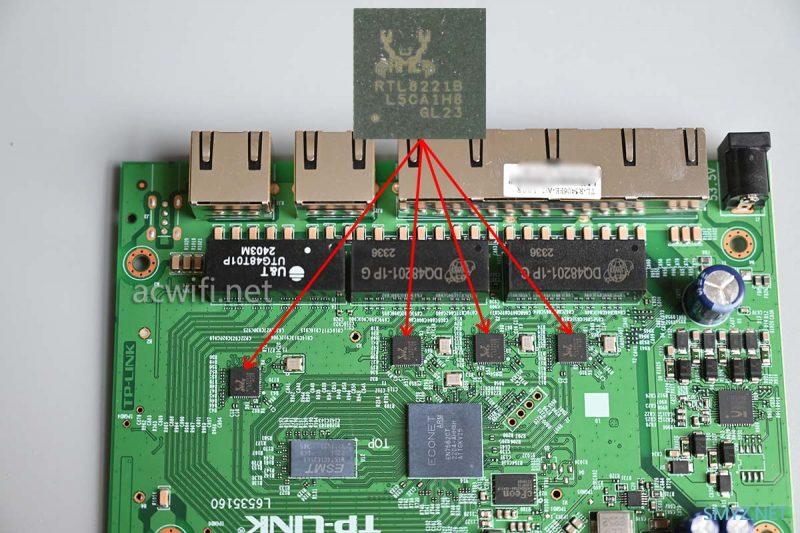

四个2.5G网口各连接着四颗2.5G PHY芯片：RTL8221B。

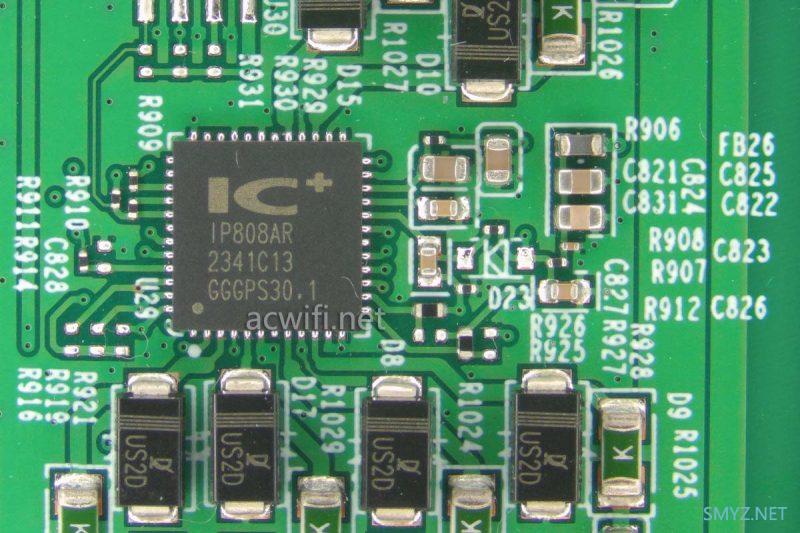

然后是PoE电路方面，PSE控制IC是IP808AR，支持8端口802.3AT。
其它没什么看了。
至此，R5406PE-AC拆机完成。

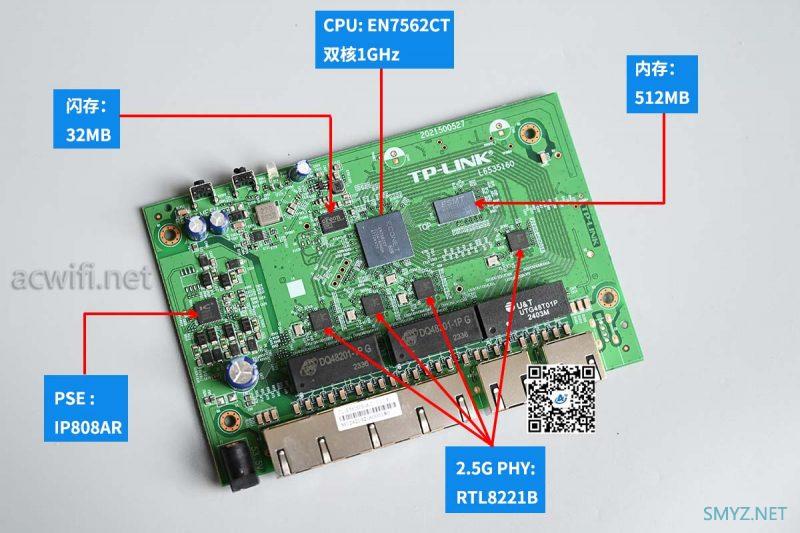

R5406PE-AC的所有芯片型号汇总图如下：

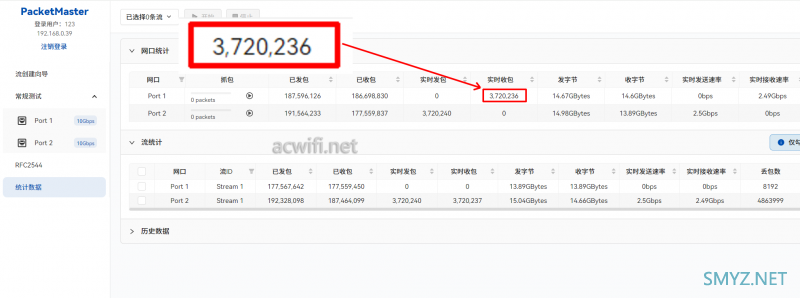

测试R5406PE-AC的小包转发率看看。测试用的工具是PacketMaster，首先测试单向的wan to lan，小包能跑满的：

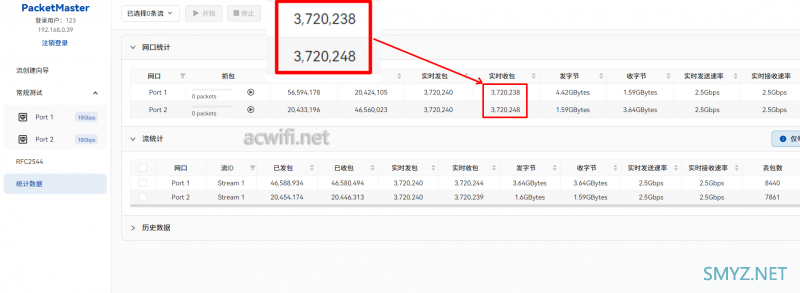

然后测试双向，也能跑满：

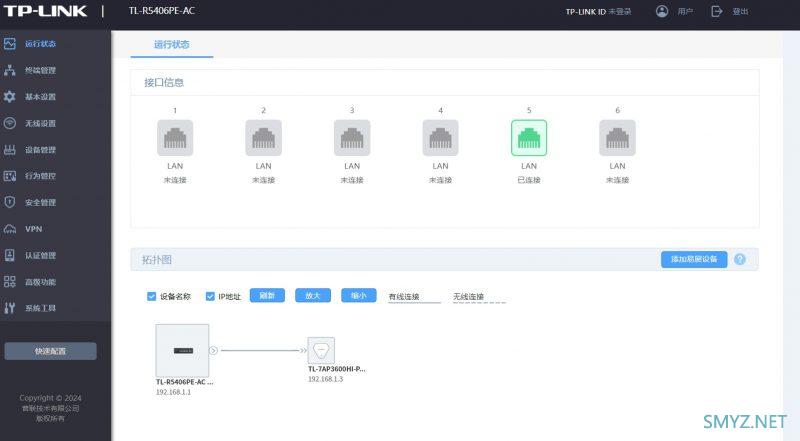

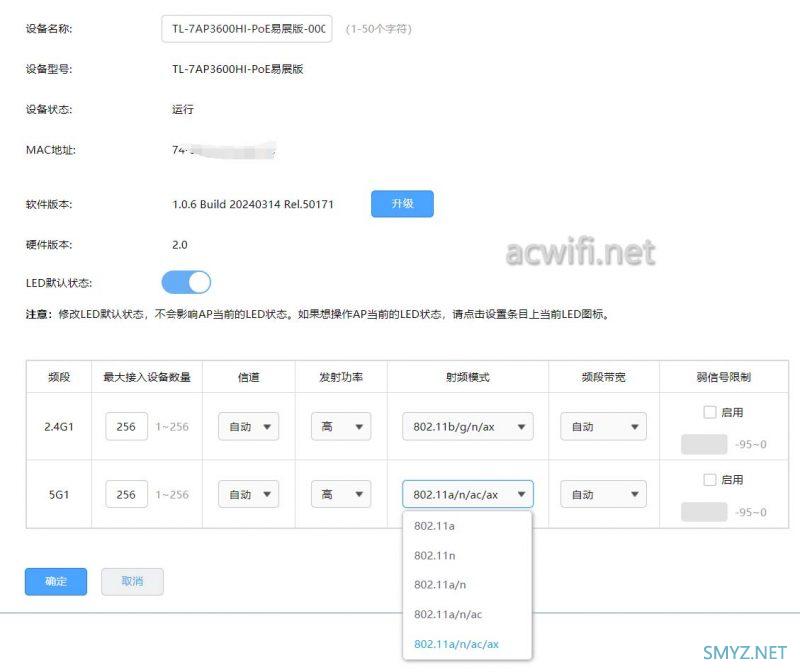

系统界面：
最新版本是1.0.4 Build 240126 Rel.37268n， 目前还没支持802.3be和MLO的设置。

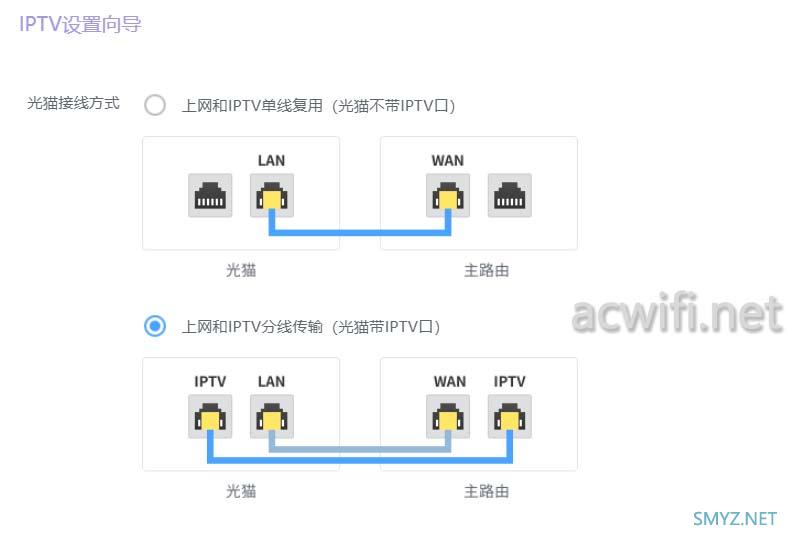

支持IPTV设置：
没找到IPv6防火墙开关设置。
我拆过的R54xx系列一共有这些： RM5480M、R5408PE、R5408PB、R5406PE。4代表着支持最多4WAN，这是一个重要特色。CPU均是EN7562C系列。性能是一样，不同的只是端口数量和PoE参数。
根据需求选择吧，这台价格500多元，比R5408PE便宜200元，少了2个千兆口，感觉R5460PE更划算呀。只是目前还不支持Wi-Fi 7 AP的属性。由于体积小，外壳是有点温度的，购入需考虑这些情况。不过AP用FAT模式来接入使用，是没不影响7的。
