烽火HG3142F已经拆过了,这篇是把子光锚HG6371F拆机合在一篇文章里。后半部分是子光猫的拆机。
闲鱼花150元收了一这套烽火的FTTR光猫,除了主光猫HG3142F带2.5G网口外,它的子光猫HG6371F也有2.5G网口。简直痴L线啦!烽火的子光猫居然也有2.5G网口,星光F50一边凉快去吧,还卖过千元一套。
二手的,没有包装盒,机身也有点使用痕迹,且电源是后配,所以电源就不拍了。150元就有一套,还要啥电鸡??

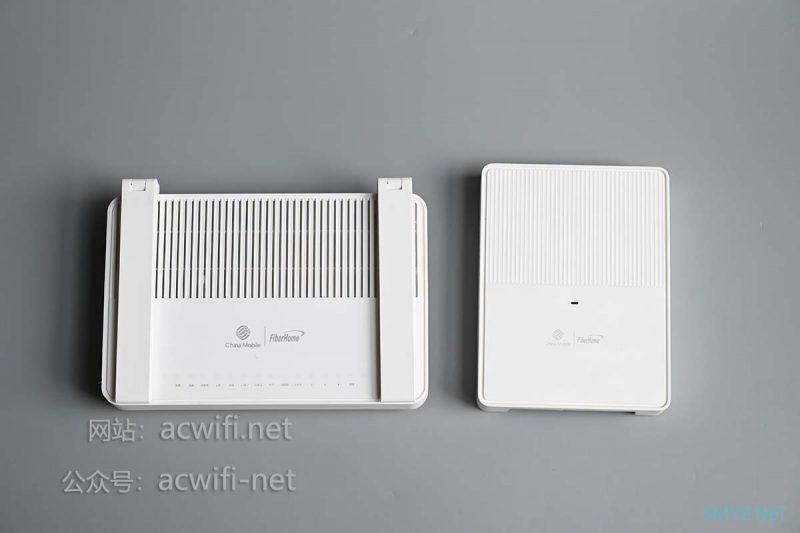

上图右边是烽火子光猫HG6371F,外观也好看吧。我分开两篇文章,子光猫放在下一篇拆机文章中去。这个月基本是在拆2.5G网口的光猫!还有一台天邑的2.5G光猫,拆完天邑的光猫就先停一停吧,2.5G光猫都大同小异,主要看价格的。哪个便宜且能用就挑选哪台吧,没必要花时间纠结。

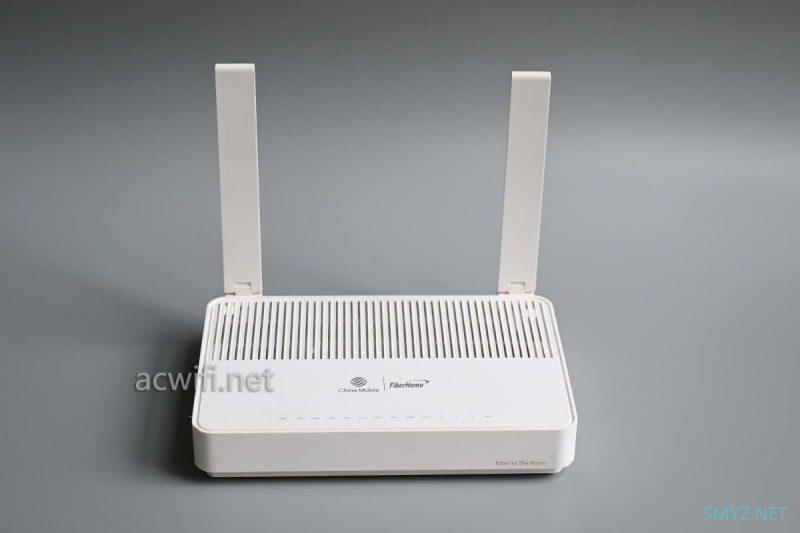

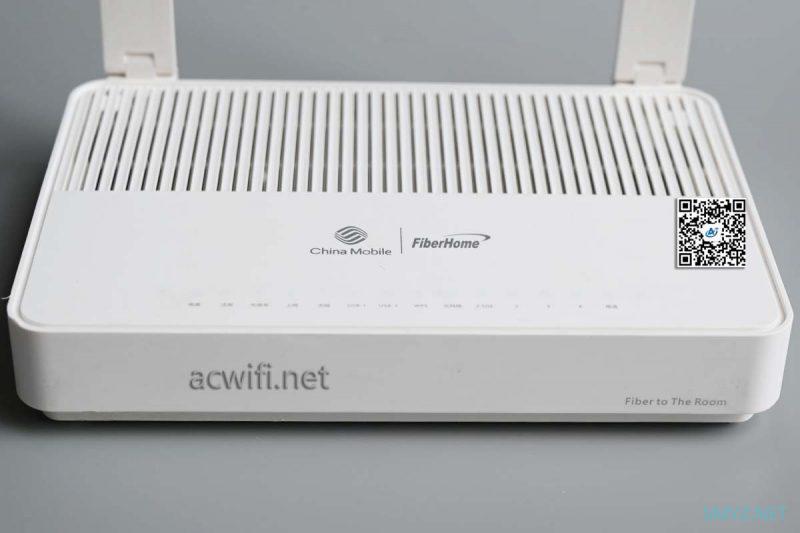

烽火HG3142F光猫的正面:
支持FTTR和带有无线Wi-Fi,机身都不会小到哪去,基本跟中兴G7615差不多大。
这是中国移动的定制机:

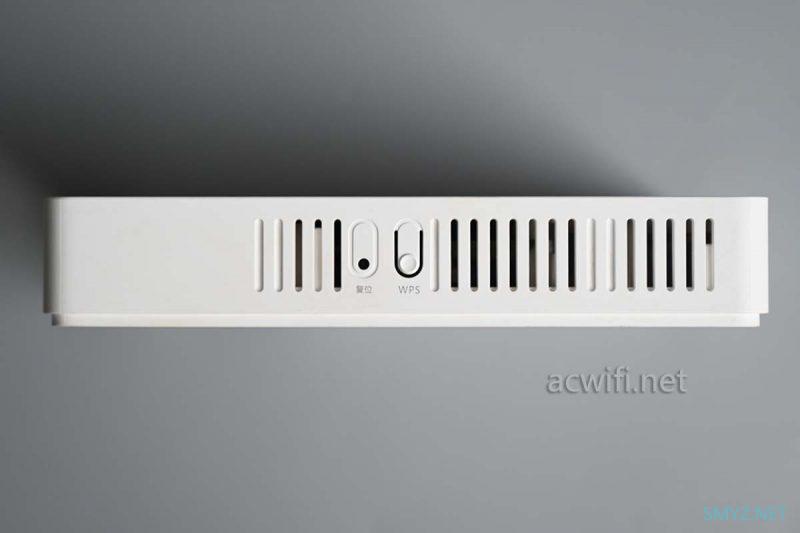

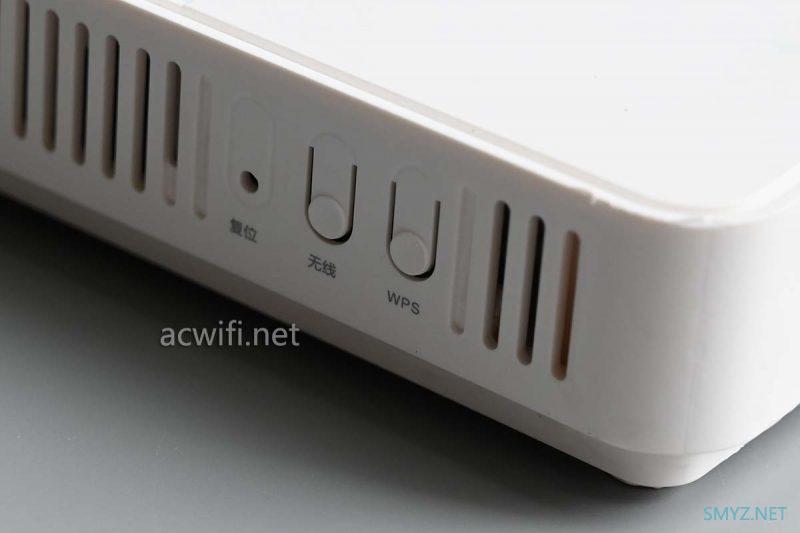

左侧的实体键开关:复位、无线、WPS。
短按“无线”就可以进行无线Wi-Fi的硬开关,实测关掉无线后待机功率少了2W,若不需要用到这光猫的Wi-Fi ,很有必然按一下它。

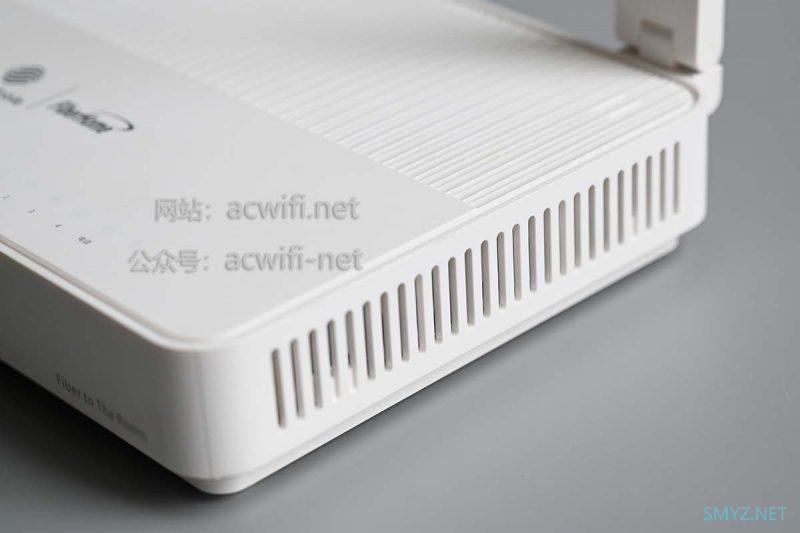

顶部和两侧均有透气孔:

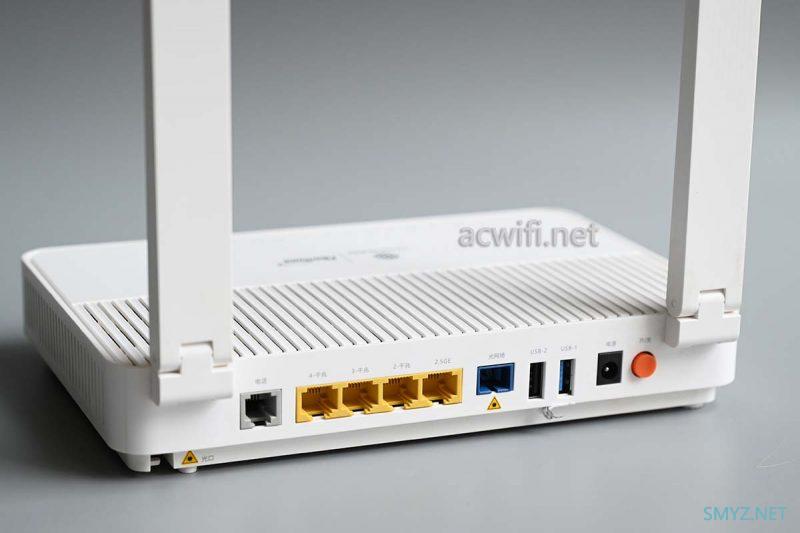

机身背面:

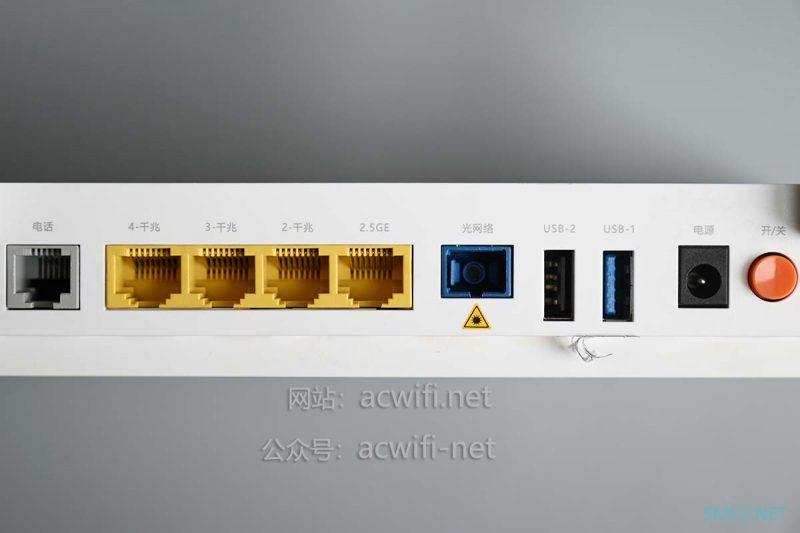

三个千兆网口+1个2.5G网口,一个GPON下行光,还有一个USB3.0和一个USB2.0,意思是你可以接2把散热风扇了。
光猫底部:

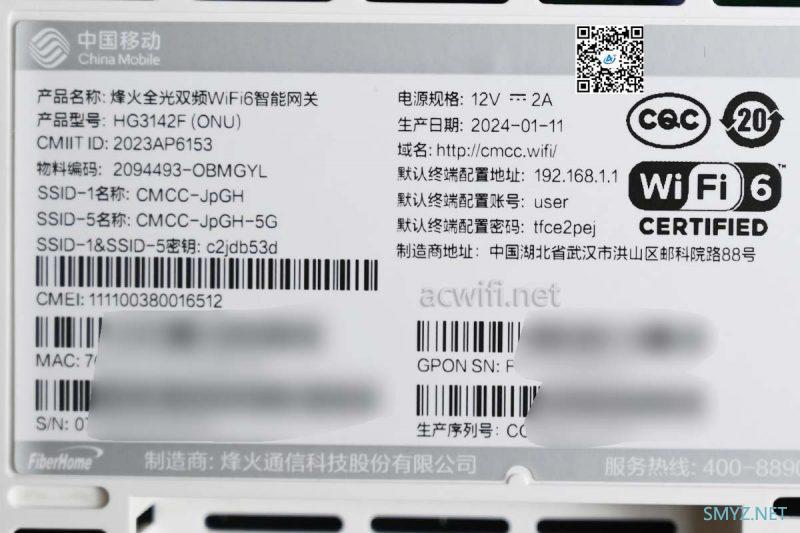

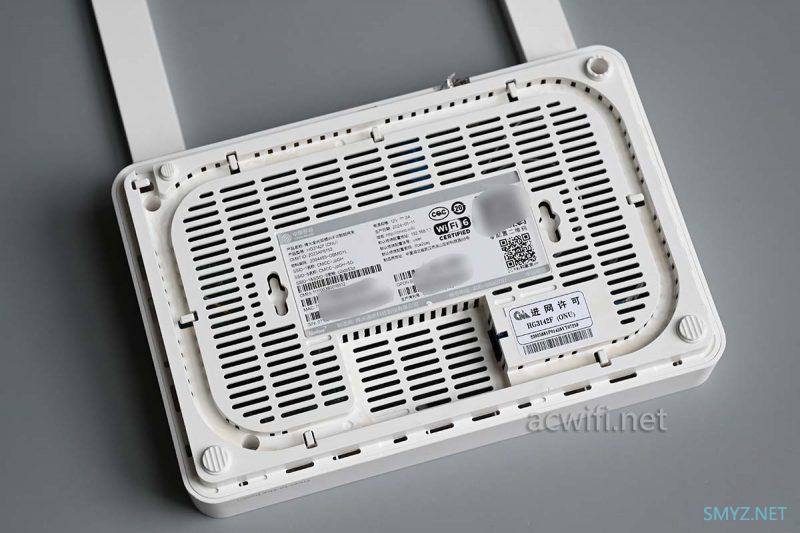

标签内容:
产品型号:HG3142F;
电源规格:12V/2A,实测插2.5G口联网时的待机功率12.1W,如果用实体键关掉无线功能后,功率为10.1W。功耗算比较高!

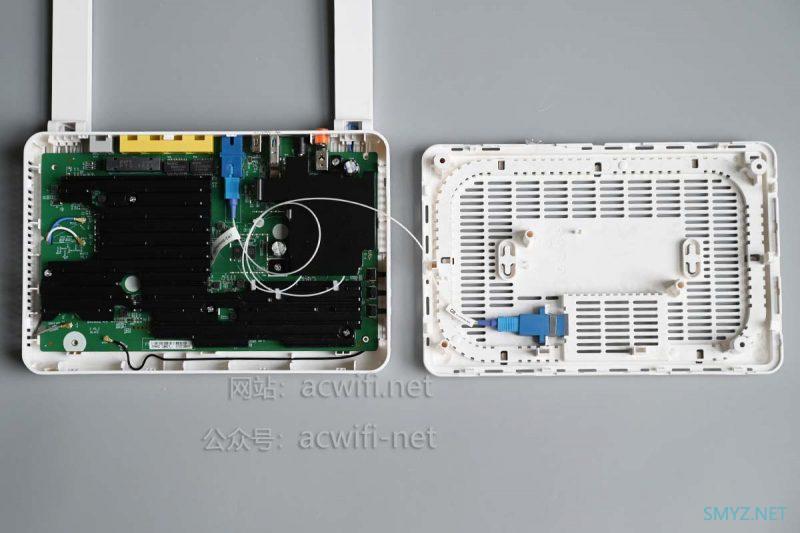

拆开外壳:
有两片散热,
四根馈线,不是联发科的无线:

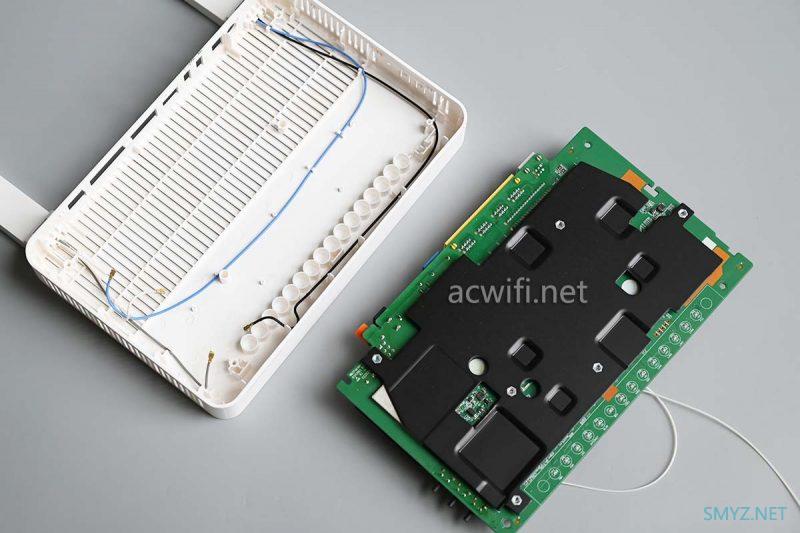

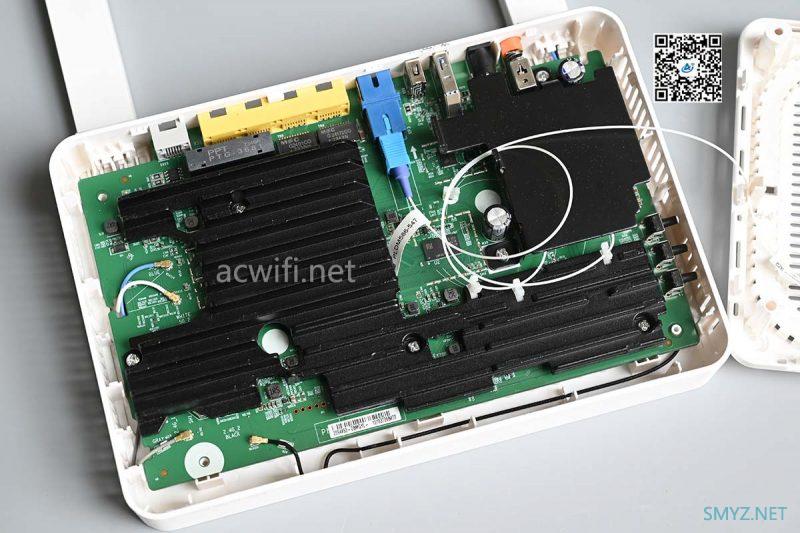

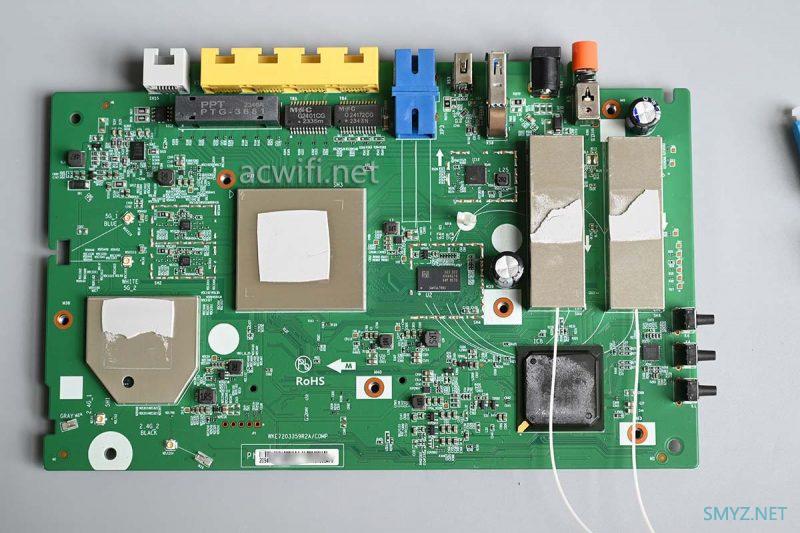

取出主板并翻转:

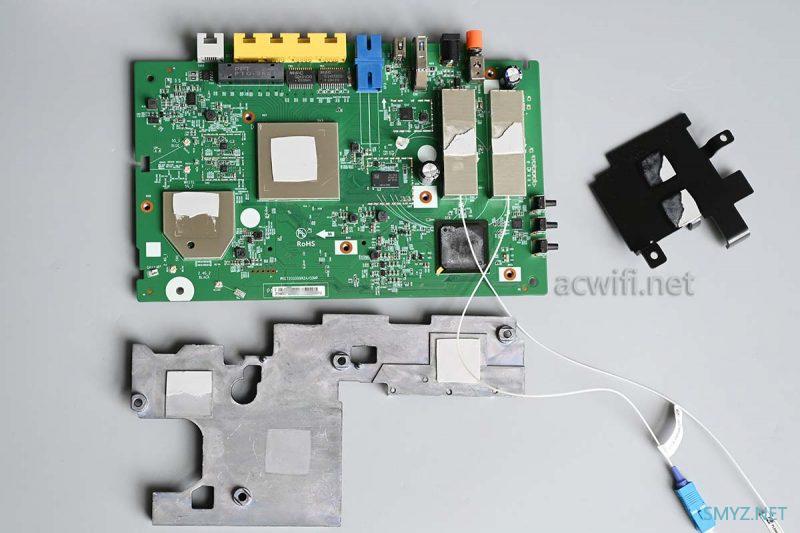

主板背面有一大块的均热铝板:

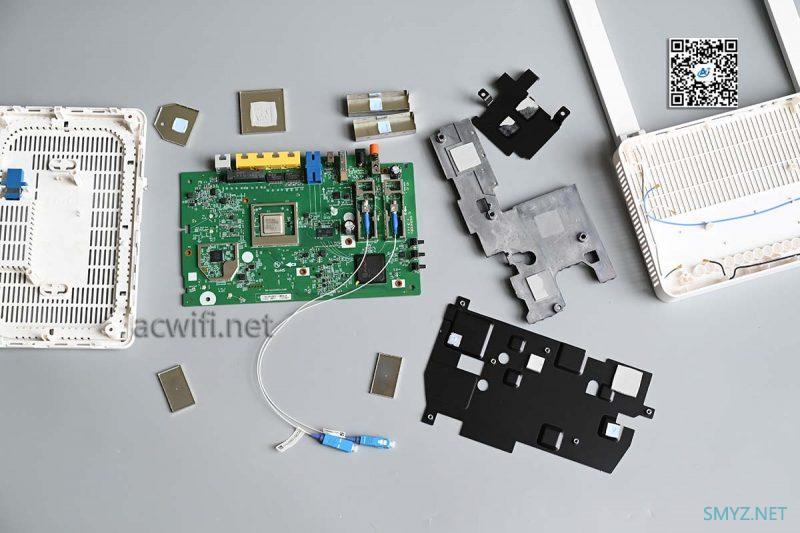

先从主板正面拆起吧,卸下两个散热片:
主板正面一共四片屏蔽罩:

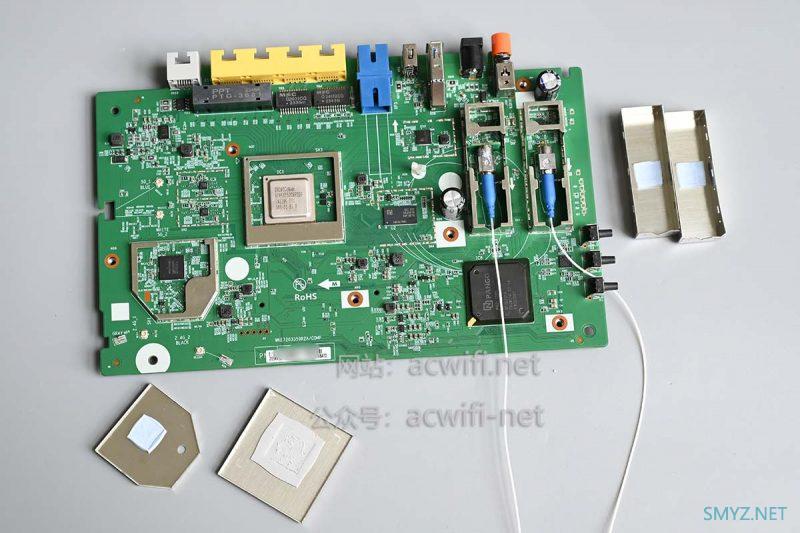

撬开屏蔽罩:

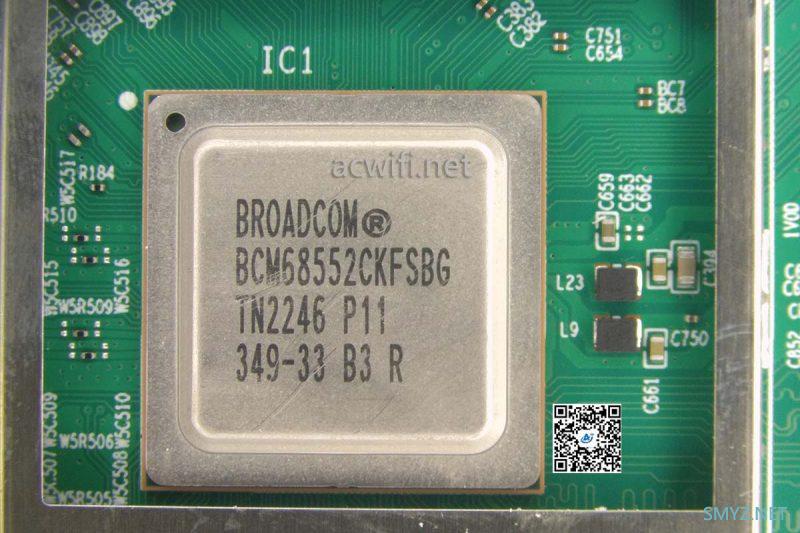

烽火HG3142F的CPU型号是BCM68552:

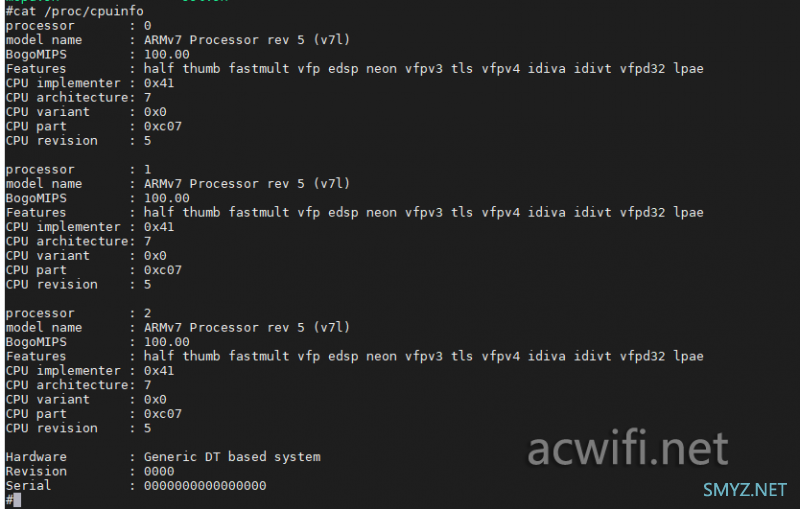

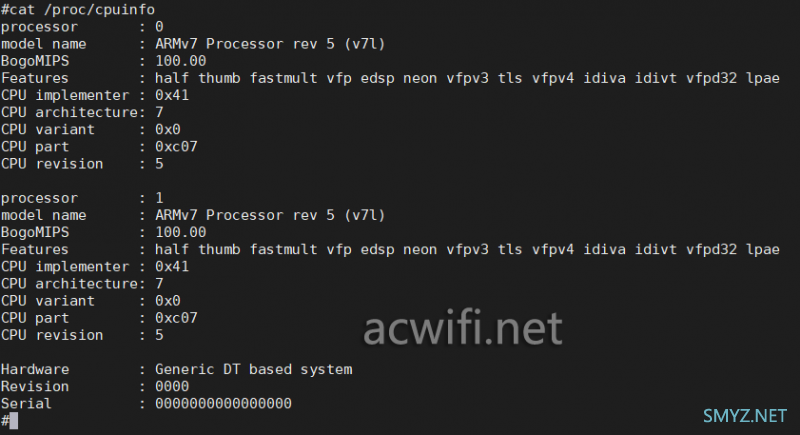

查无资料,telnet里查看CPU信息是这样的:
三核A7吗?
旁边的内存芯片,型号三星的K4A4G165WF,DDR4内存, 容量512MB:

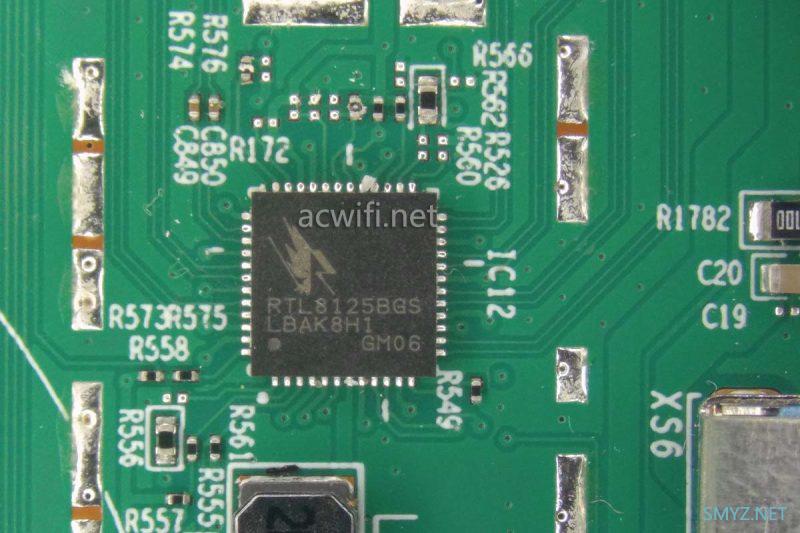

连接2.5G网口的是这颗2.5G以太网控制器芯片RTL8125BGS,支持PCI-e 2.1。

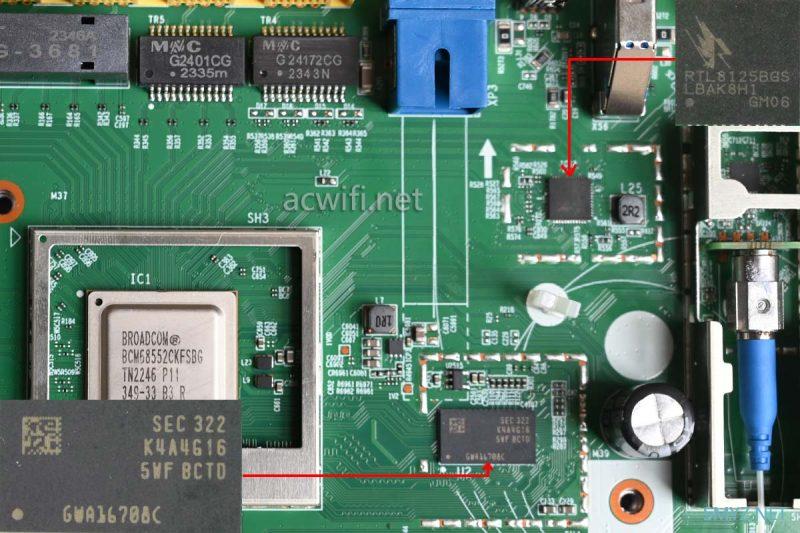

以上三颗芯片的位置关系:

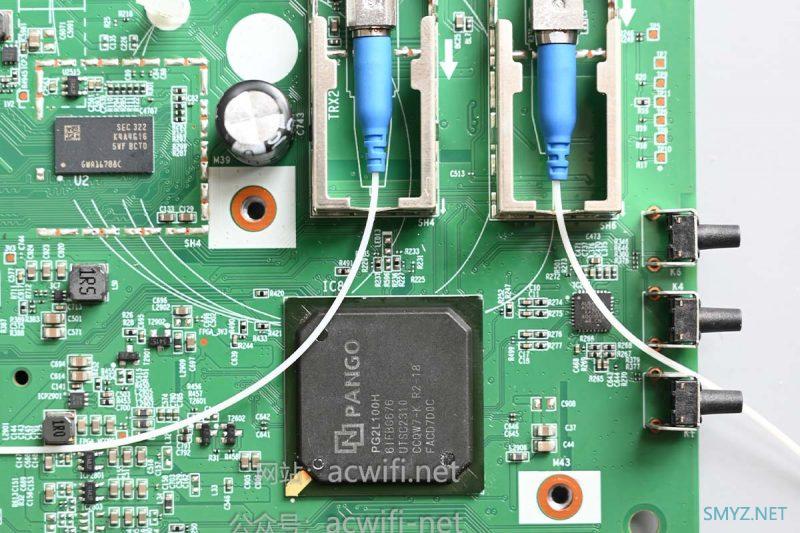

然后是尺寸最大的这颗FPGA芯片,好像在哪儿见过,是哟,就在前几天拆的电信天翼TYFZA1光猫,里面也有这颗。

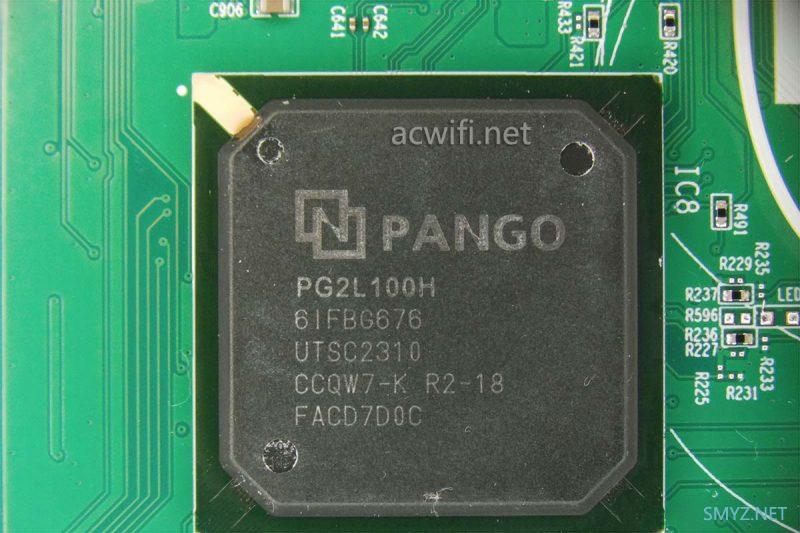

就是紫光同创的PG2L100H:
转过另一侧,看无线射频电路。

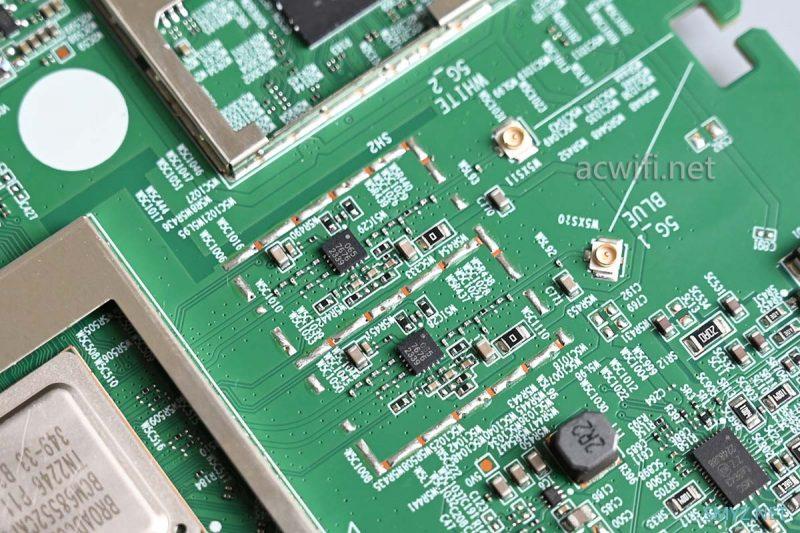

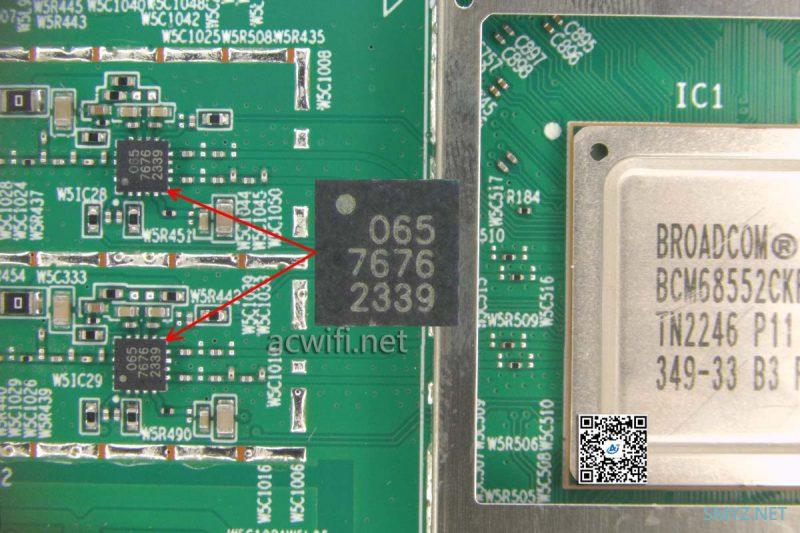

有两颗外置的FEM芯片,这是很常见的RTC7676:
RTC7676连接着CPU,因此BCM68552集成了2x2MIMO的5G Wi-Fi 6 ,在160MHz频宽下无线速率最高2402Mbps。

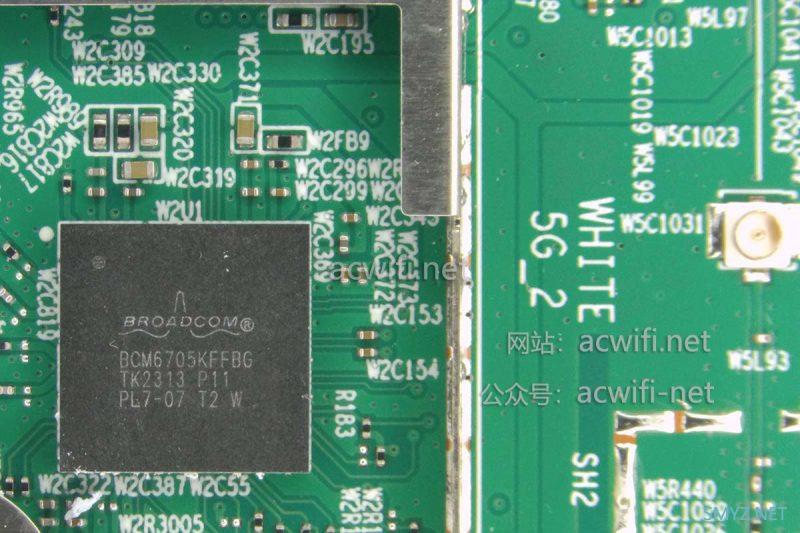

而2.4G无线芯片是用了这颗BCM6705,同样也是2x2MIMO,在40MHz频宽下最高无线速率574Mbps,所以这是AX3000的光猫。
2.4G并没有采用外置FEM芯片。
BCM6705可以支持2.4G或支持5G,不过由于它最高只能到80MHz频宽,所以要支持160MHz频宽的5G,BCM6705是做不到的。
而BCM68552会不会就是双核,再上无线这个核才成了三核?

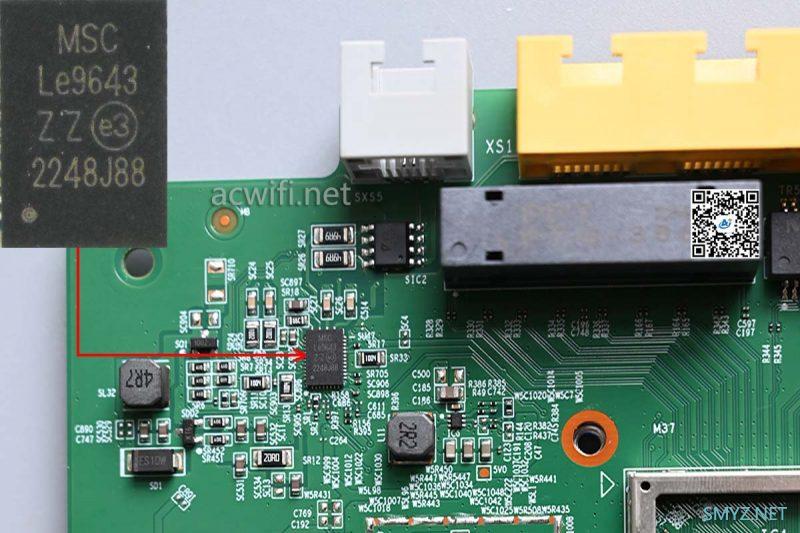

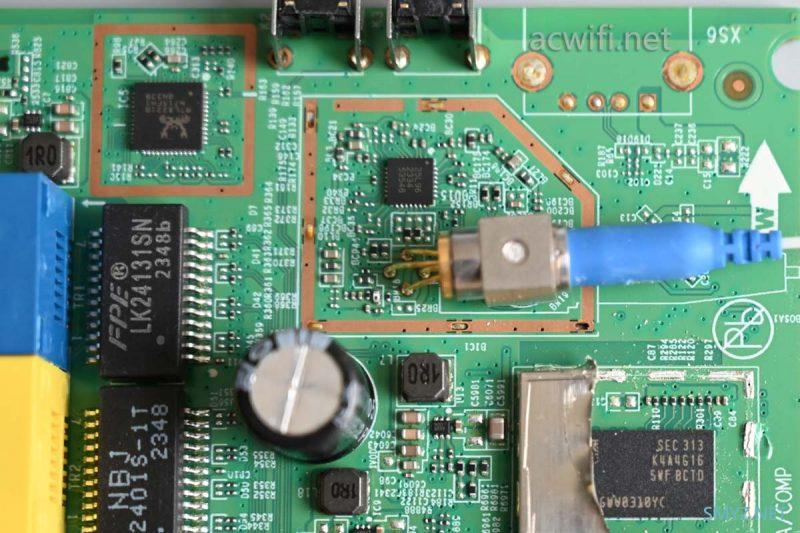

VoIP芯片是这颗LE9643:
再转到另一头的光收发器件上。

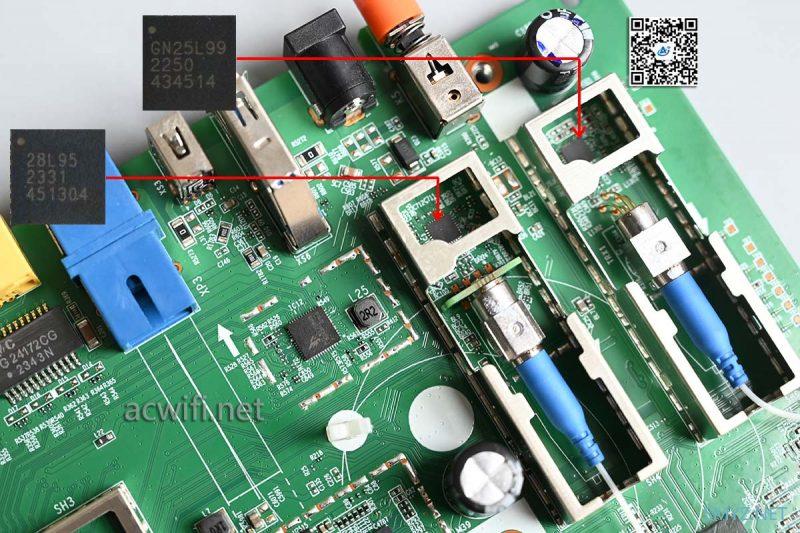

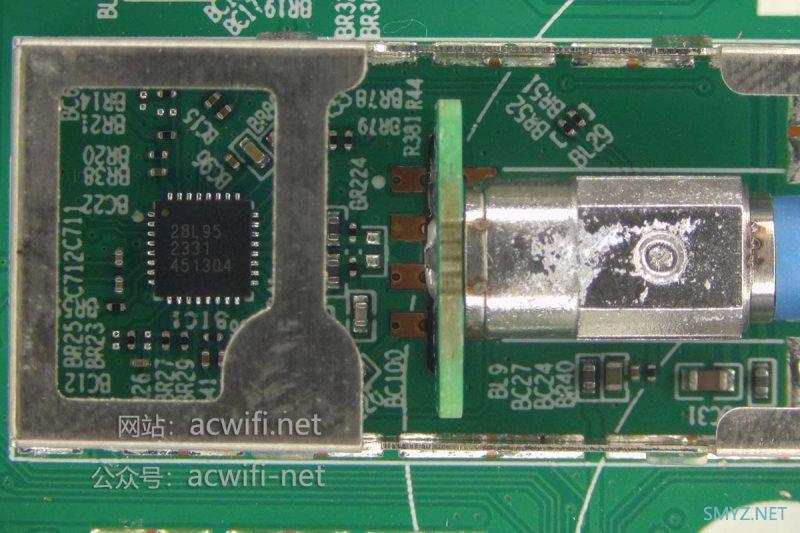

这颗GN28L95是10G 光PHY芯片,负责上行光:

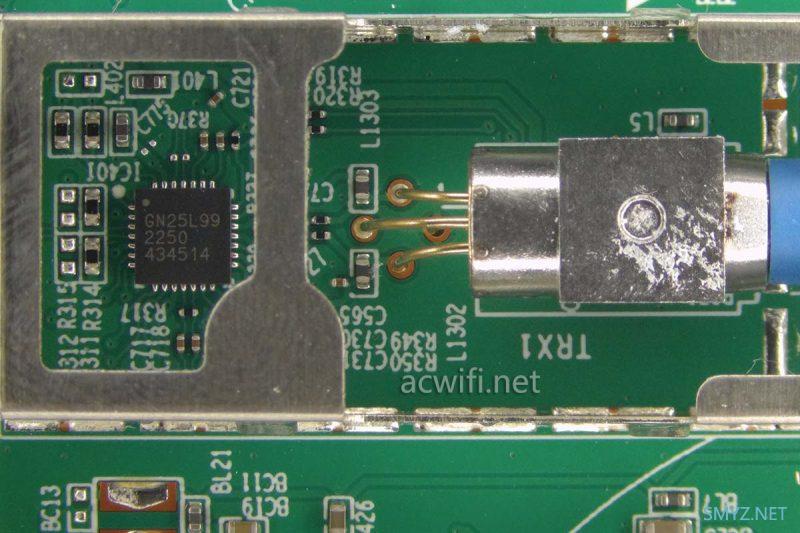

这颗GN25L99是2.5G 光PHY芯片,负责组FTTR用的下行光:

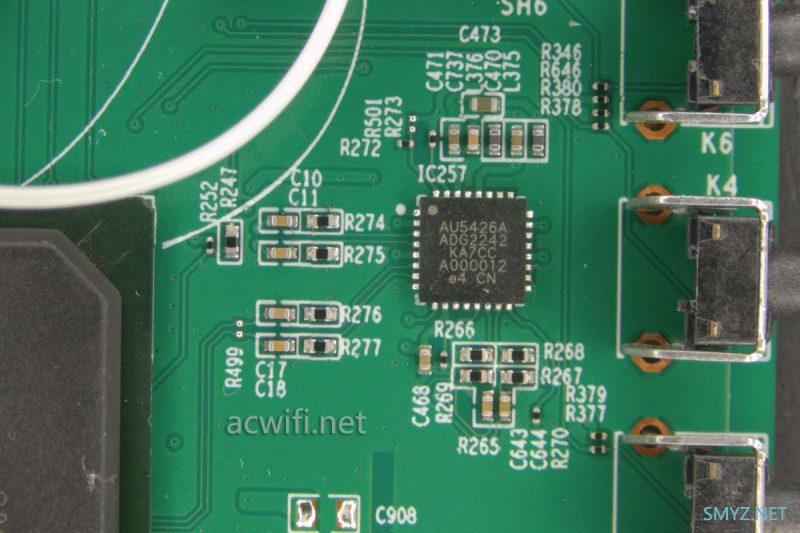

FPGA芯片旁边的时间缓冲IC:AU5426A

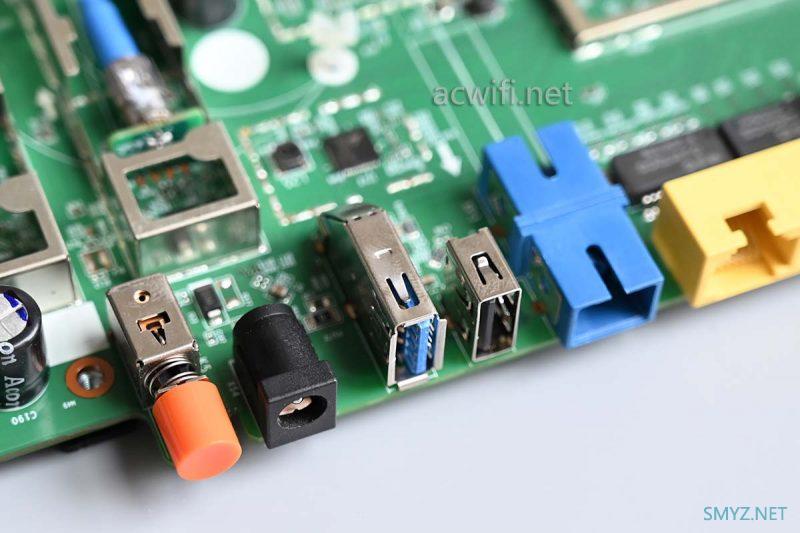

两个USB接口:

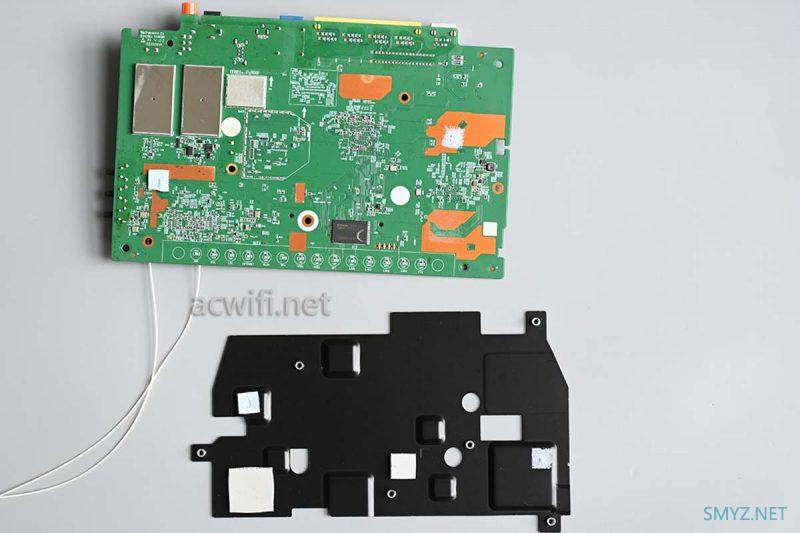

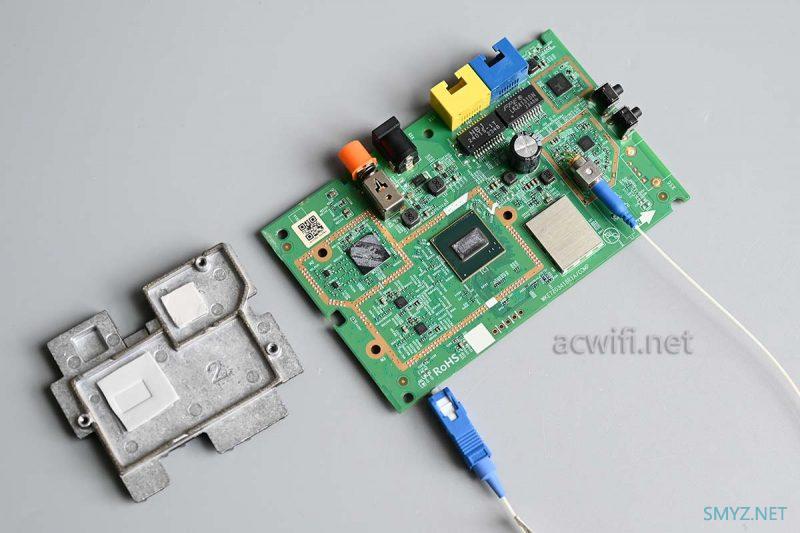

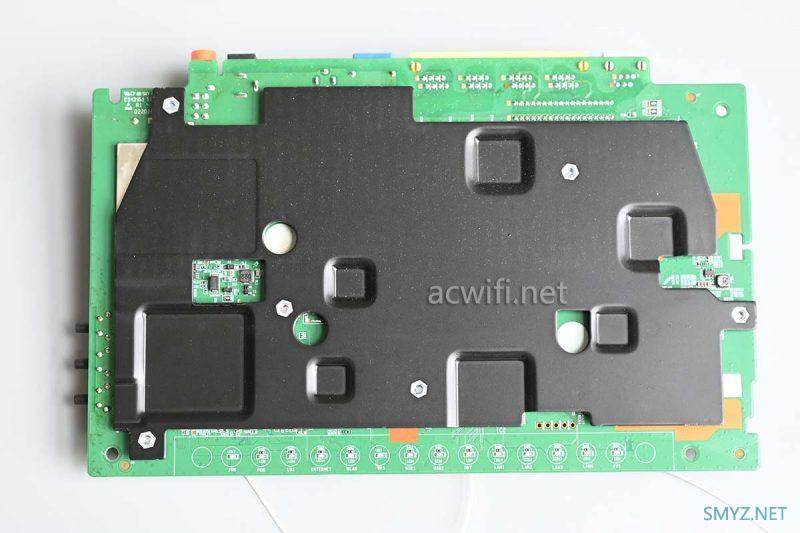

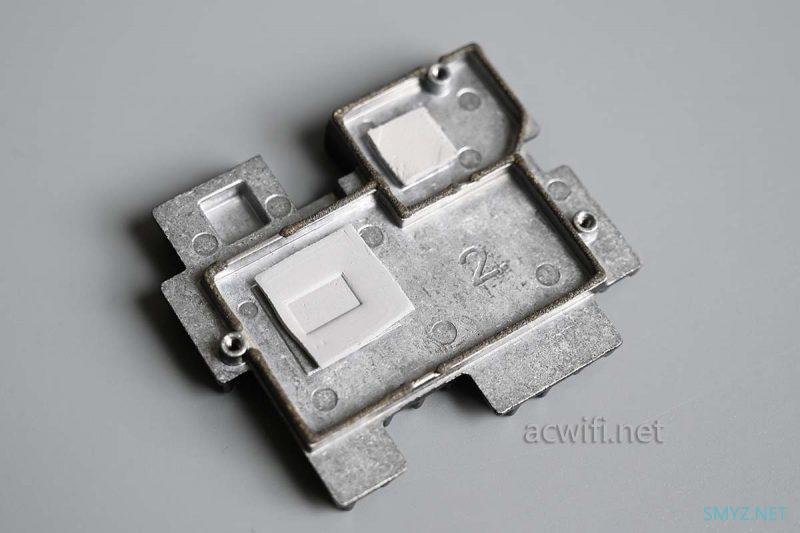

翻转主板背面拆出均匀铝板:
撬开2个屏蔽罩,另一个小的屏蔽罩焊接了拆不了,位置是在RTL8125BGS芯片的背面。

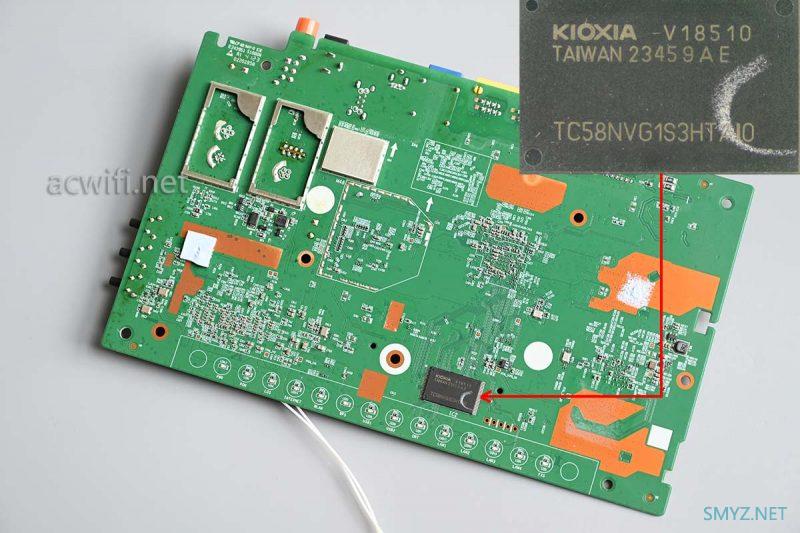

这里的芯片是闪存,型号是TC58NvG1S3HTAI0,容量256MB。
好了,这台光猫拆机完成。

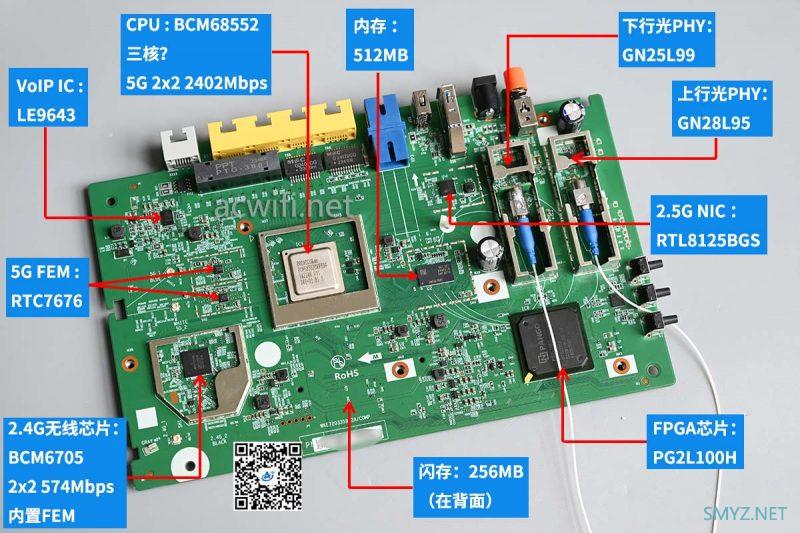

烽火HG3142F光猫的所有芯片型号汇总如下图:

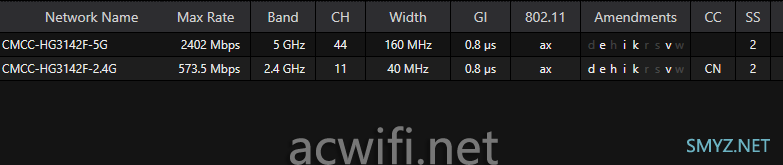

用winfi工具查看无线,默认支持k和v:
(无线名称里的CMCC前缀不能去掉)
默认支持波束成形,但不不支持MU-MIMO:
如果找不到winfi工具,可在我的公众号(acwifi-net)里发送winfi即可自动回复下载地址。

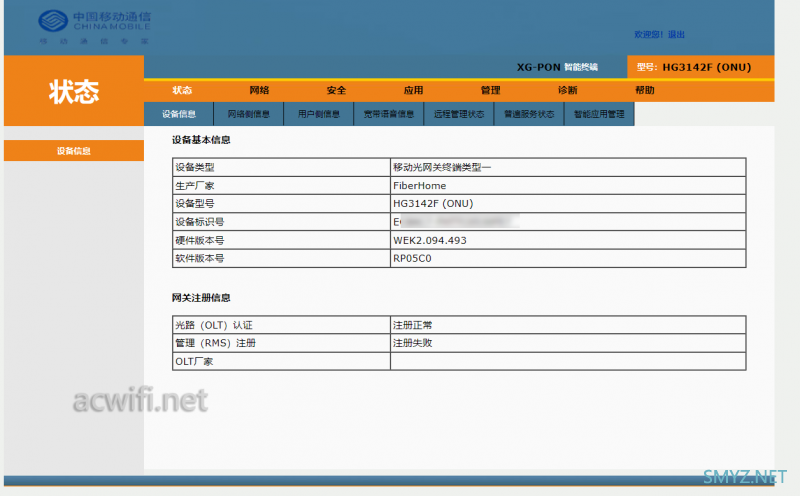

系统主界面:

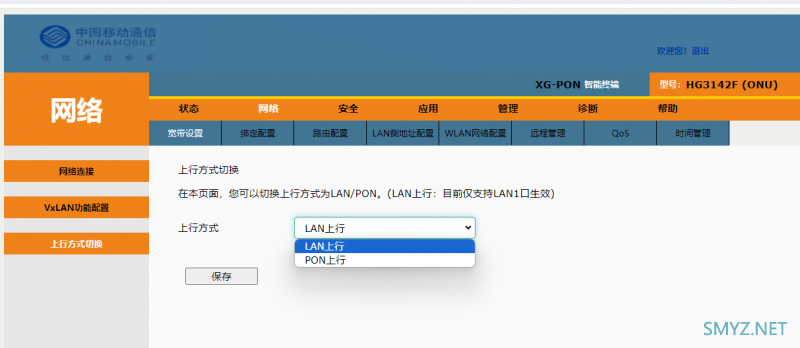

可以换换为LAN上行当无线路由器用。
烽火HG3142F是中国移动的版本,注册界面并没有逻辑ID:
怎么解决呢?可以通过改地区,改到辽宁或云南,就可以出来逻辑ID注册光猫了。
怎么能有这个改地区的界面呢?
先开TELNET,然后用工程账号登录 :
方法来自于这个链接:https://www.right.com.cn/forum/forum.php?mod=viewthread&tid=8384498

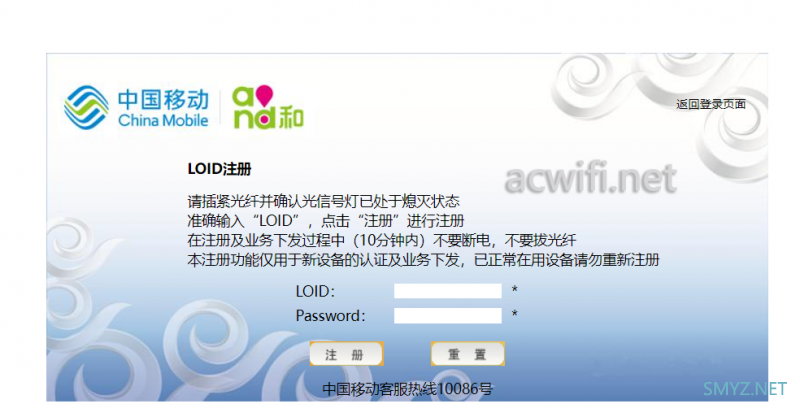

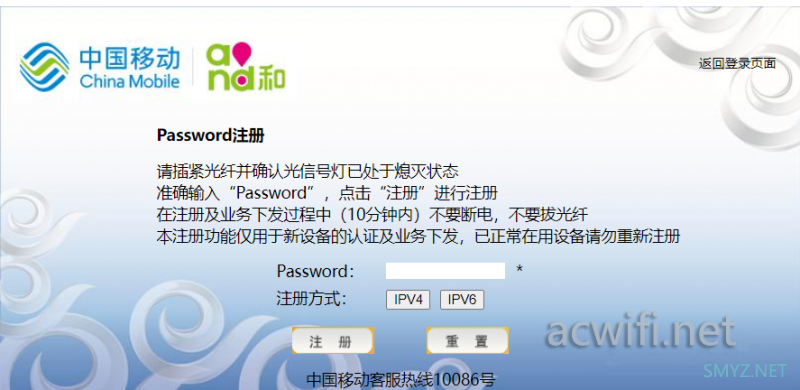

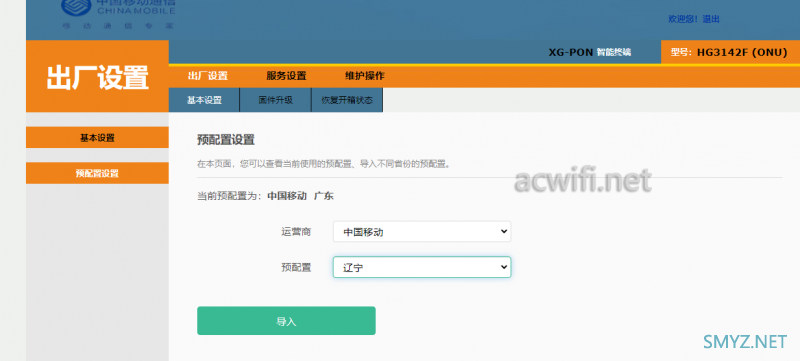

改完地区就可以有LOID注册:
如果你是Password注册方式,不必做以上操作。
不用改强制上网,不用改什么强推呀 强什么弹窗呀,桥接和路由模式都可以上网没问题。
由于这款功耗很高,一般不建议换这样的光猫,除非你要用博通。
烽火HG6371F拆机如下。
内置天线设计:

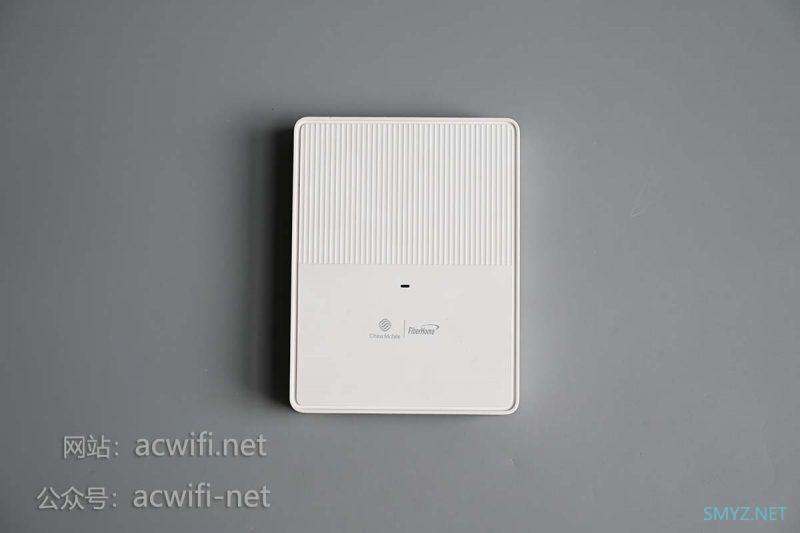

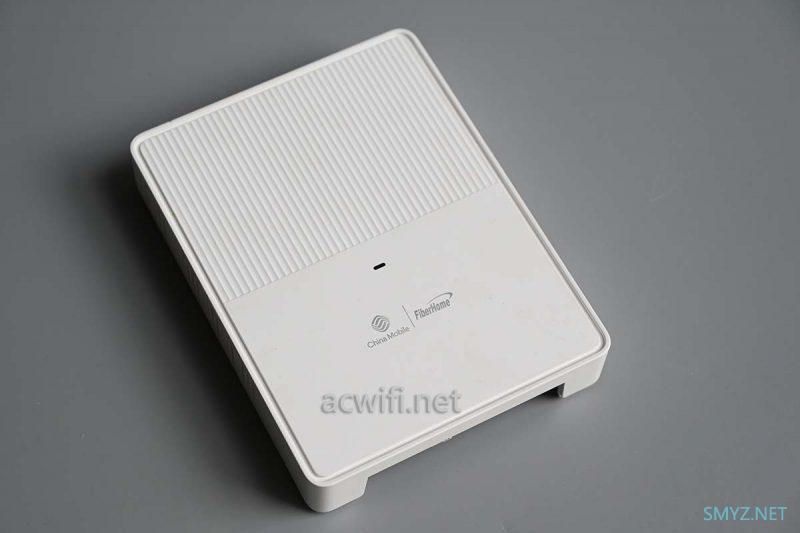

机身正面:(尺寸大约13x17cm)
侧面:

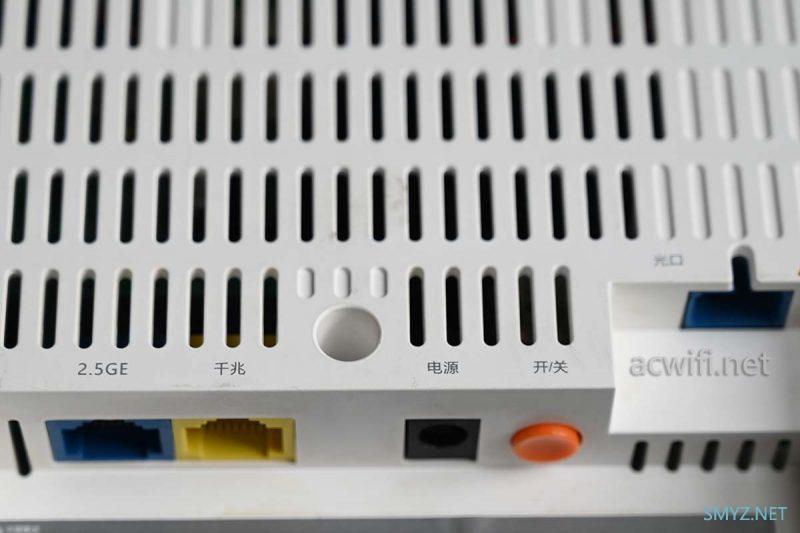

背面:
这台子光猫只有2个网口,一个是2.5G,一个是1G。子光猫带2.5G网口现时真不多见!希望以后很常见。

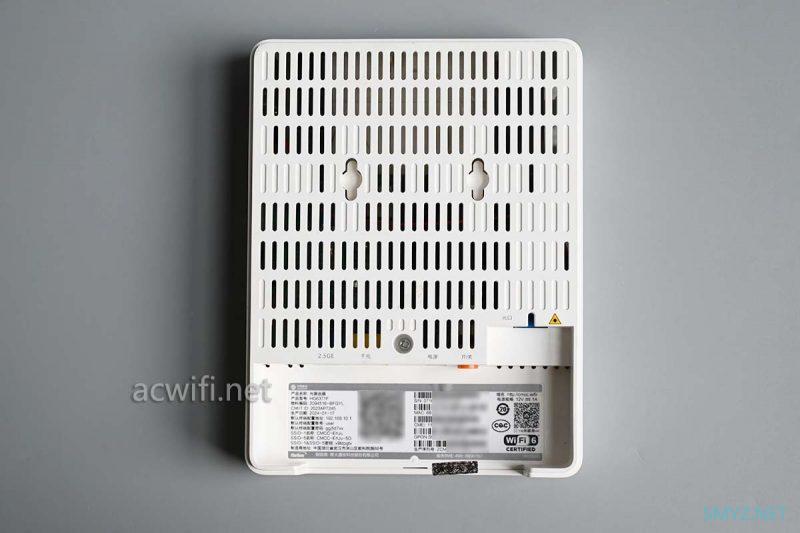

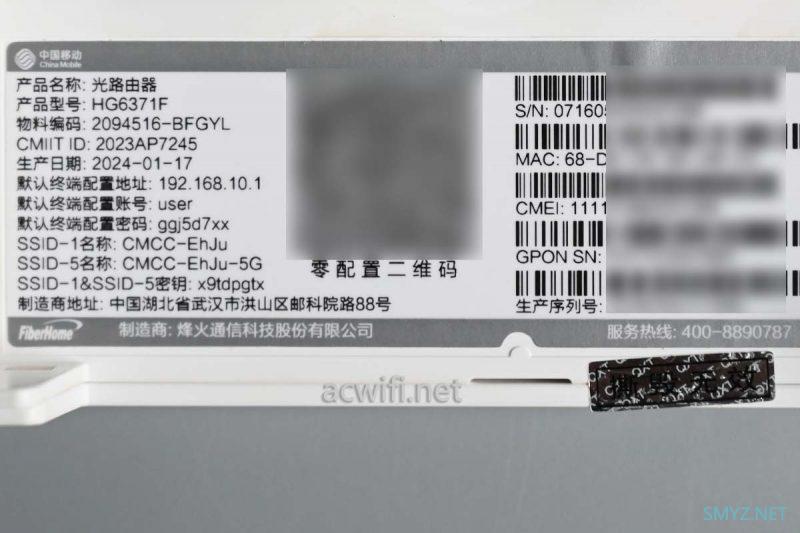

标签信息:
产品型号:HG6371F
输入电源规格是12V/1A,实测连接2.5G网口后的待机功率为6.1W。

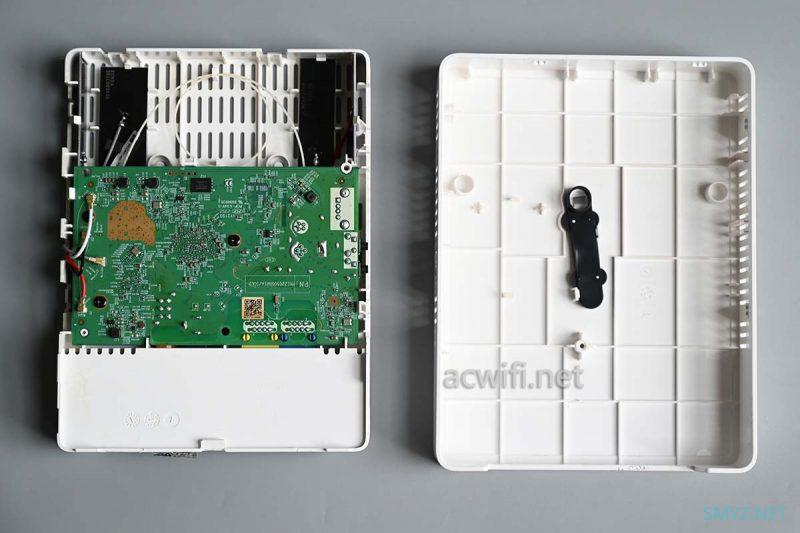

拆开外壳:
主板不大,子光猫也不需要多大。

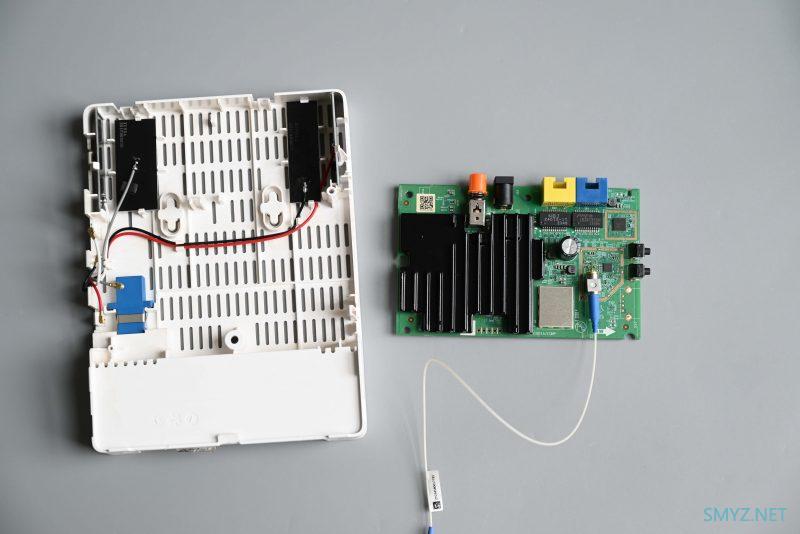

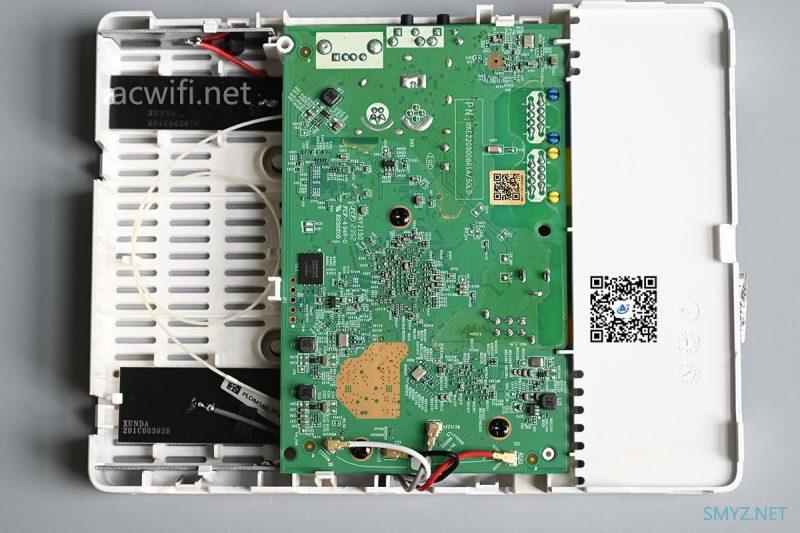

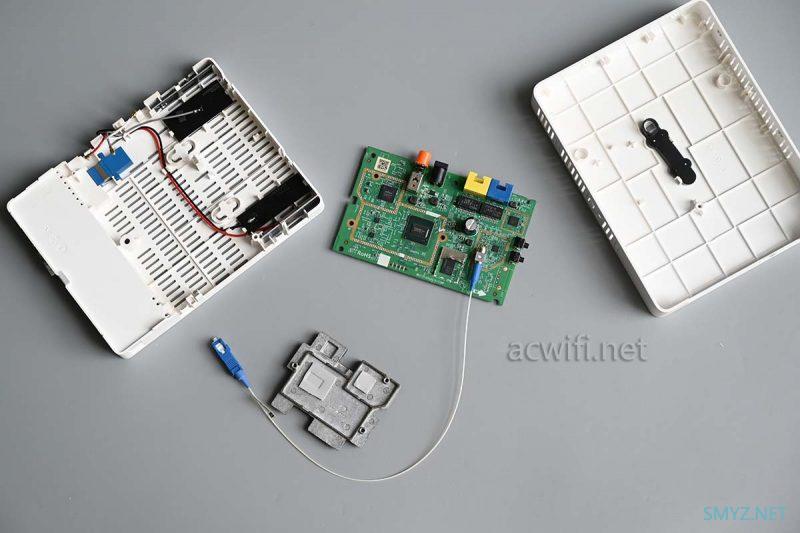

拆下主板:

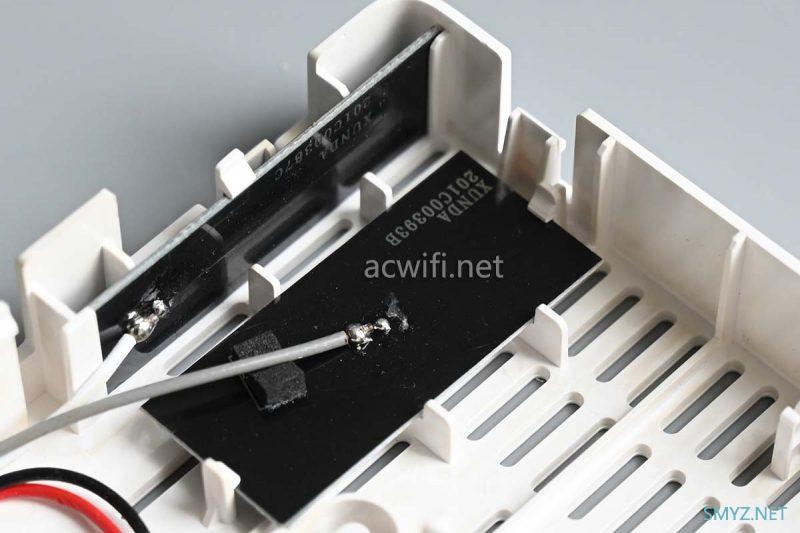

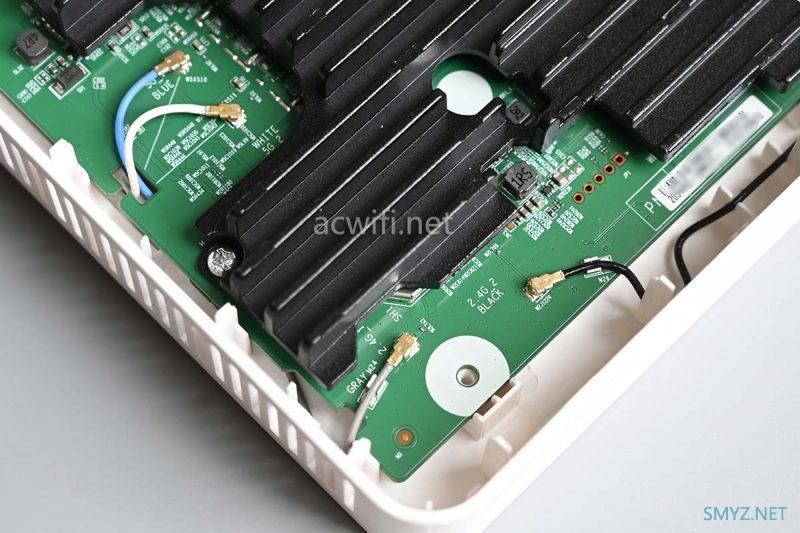

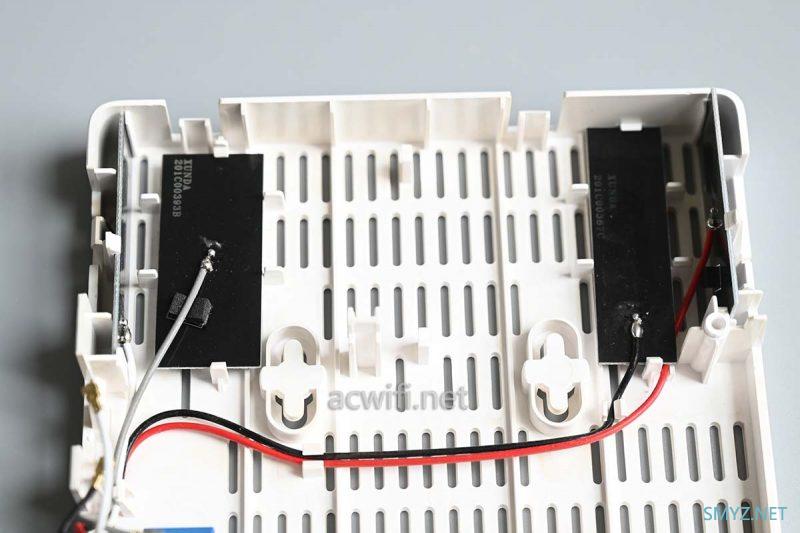

四片单频天线:
两侧均有一片2.4G和一片5G天线:

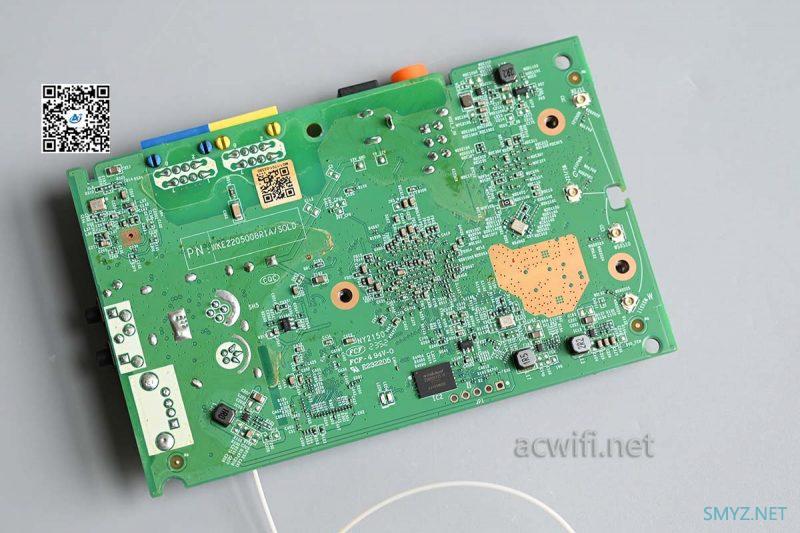

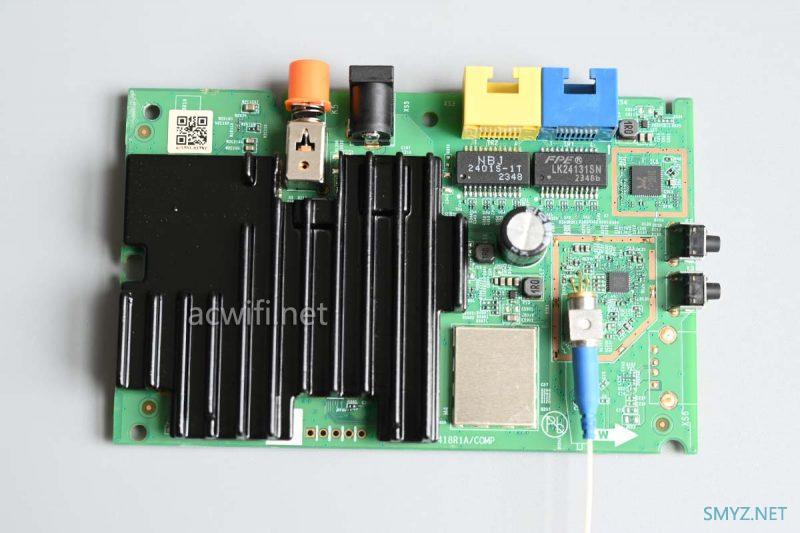

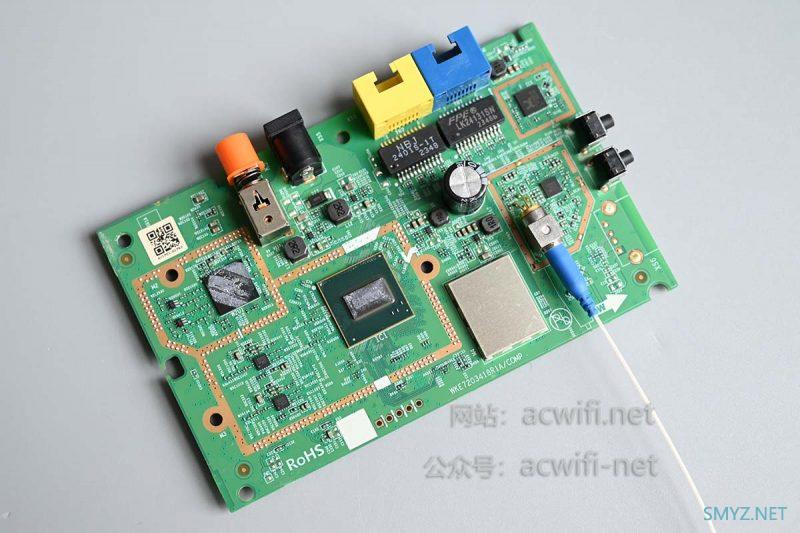

这是主板正面:

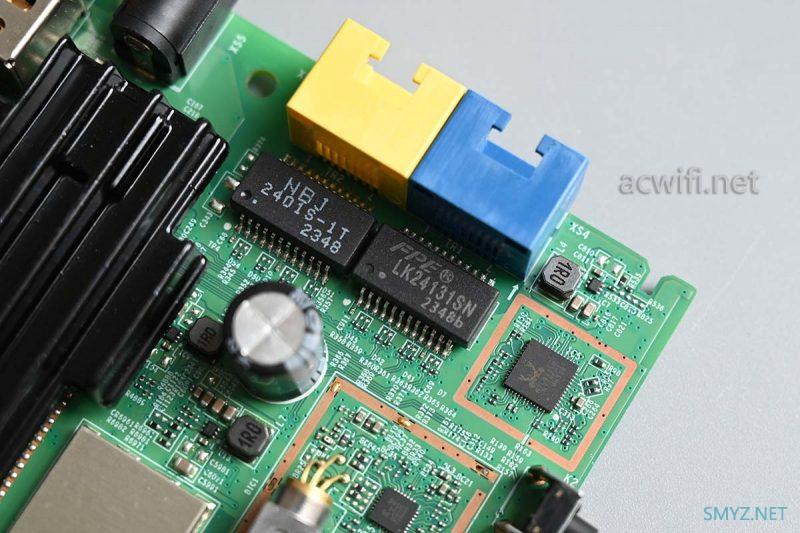

蓝色的是2.5G网口,连接着螃蟹的芯片:
从主板背面拆出固定散热片的螺丝:
拿下散热片:
散热片很有华为的味道:
看射频电路,像主光猫那样CPU集成了无线芯片。

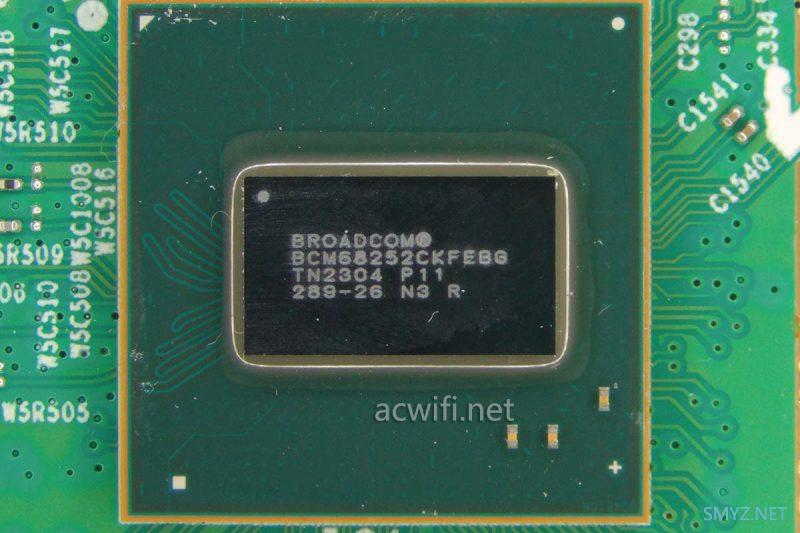

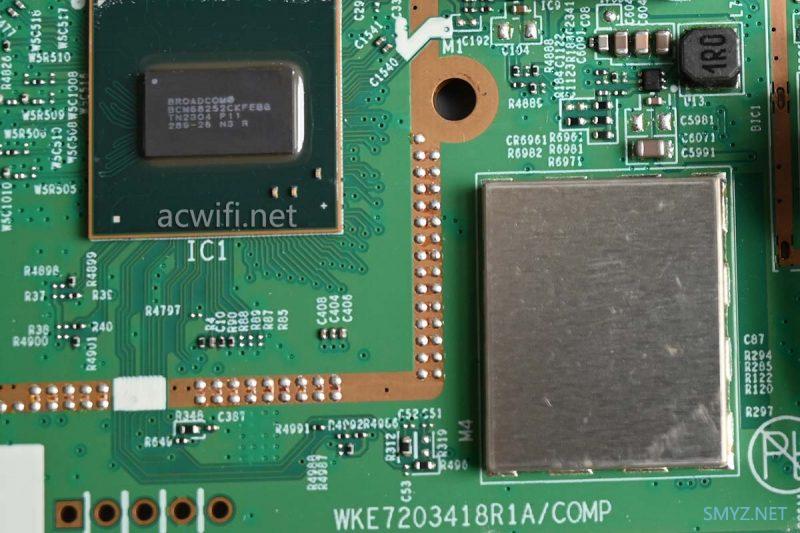

烽火HG6371F的CPU型号是博通的BCM68252
从cpuinfo来看,是双核A7的。比主光锚用的BCM68552少了一个核。BCM68252和BCM68552应该是同一个系列的产品。

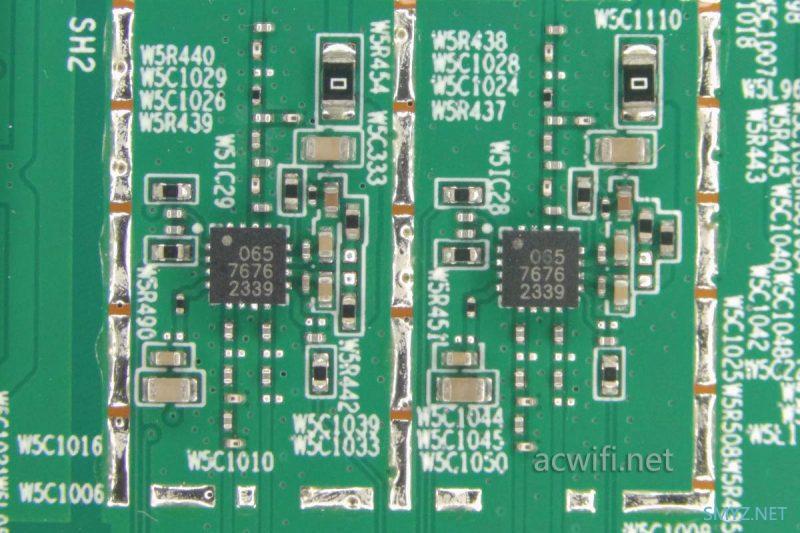

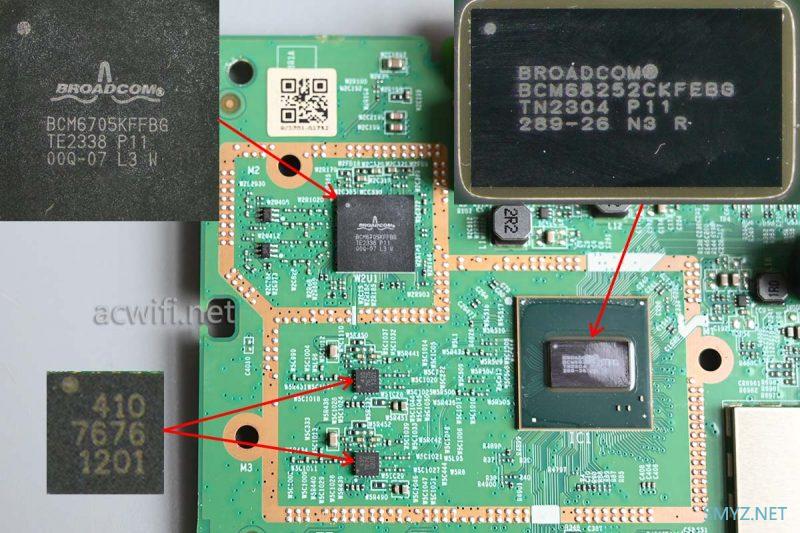

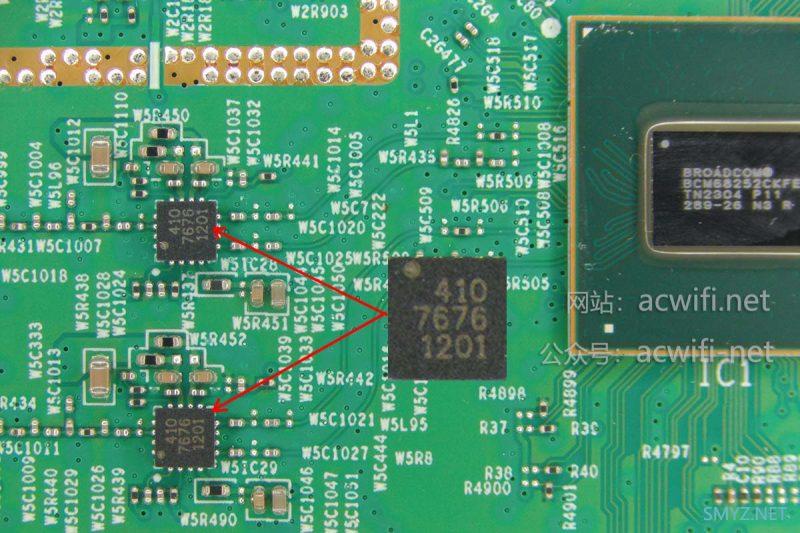

CPU BCM68252连接两颗5GFEM芯片:RTC7676。所以BCM68252集成了5G无线,支持2x2MIMO,在160MHz频宽下最高连接速率2402Mbps。

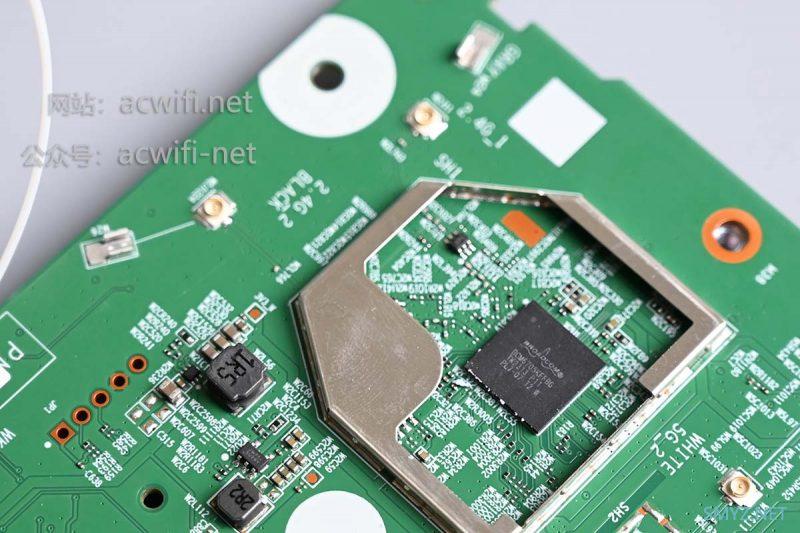

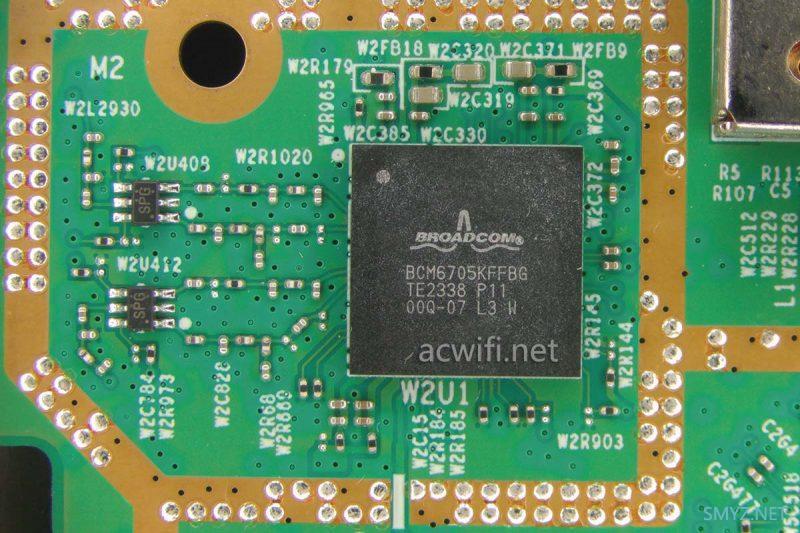

而负责2.4G无线的是这颗BCM6705,没有外置独立的FEM芯片,只用了内置的2.4G PA和LAN。
看到这里,就能总结,烽火这套主光猫和子光猫用的无线芯片是一样的。就连5G FEM和内置的2.4G功放也是一样。

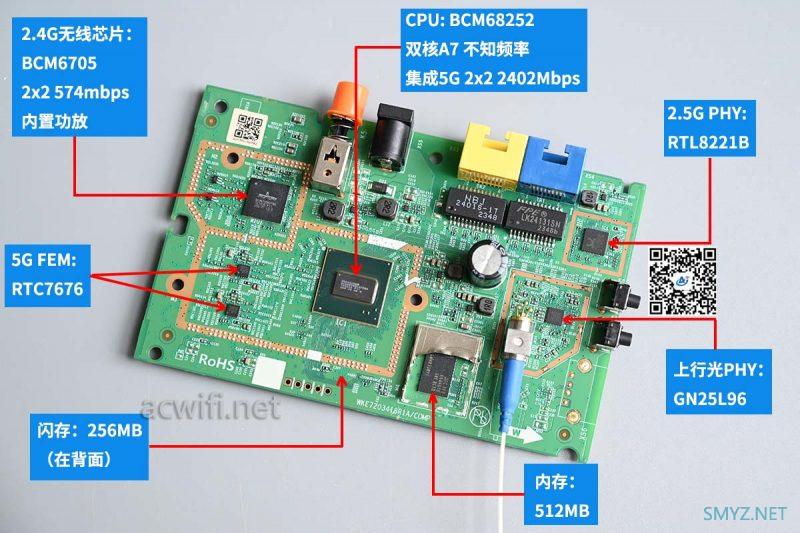

以上的芯片分布位置如下图:

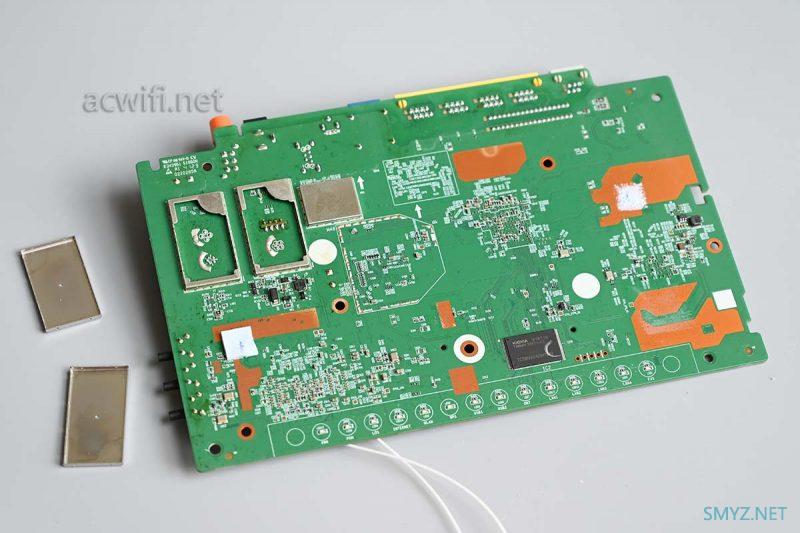

CPU右下角的一个屏蔽罩,焊死的。

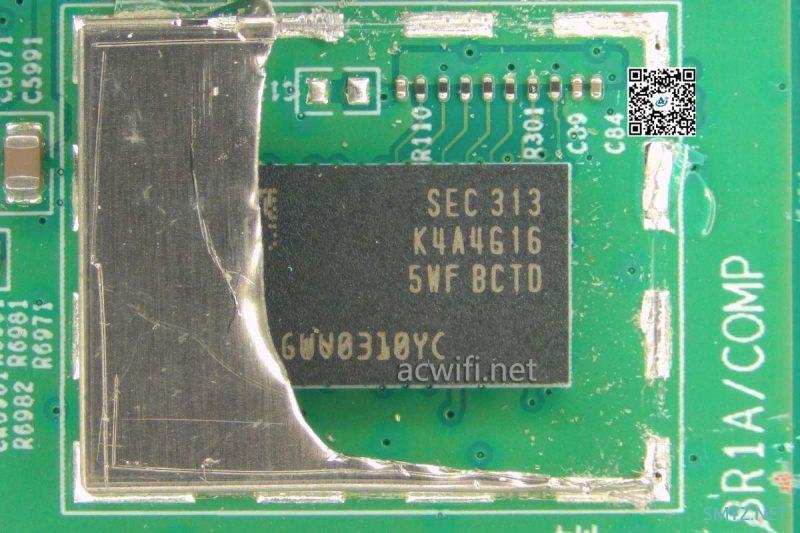

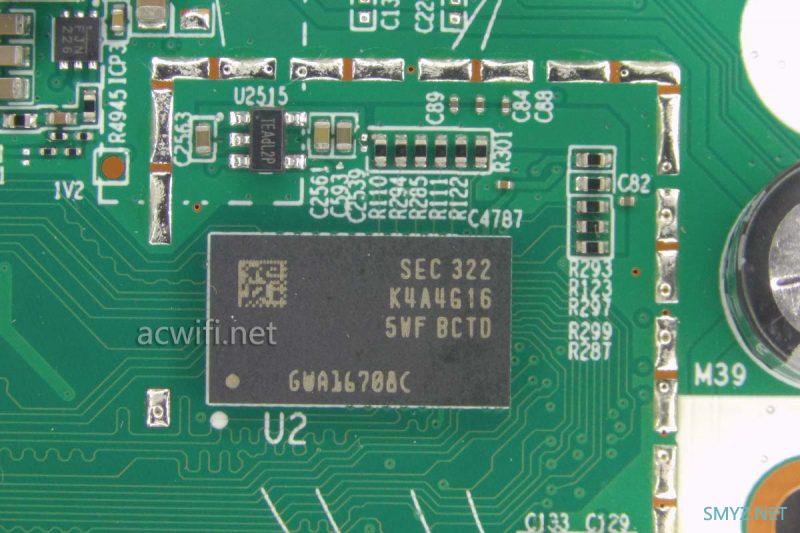

只能剪开了,里面是内存芯片,型号是K4A4G165WF,跟主光猫用的内存是一样的,容量512MB。

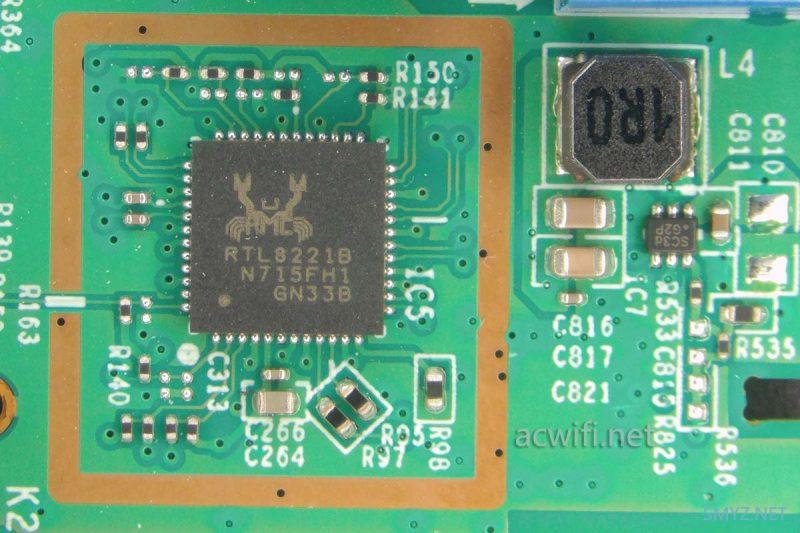

然后是2.5G PHY芯片:RTL8221B。

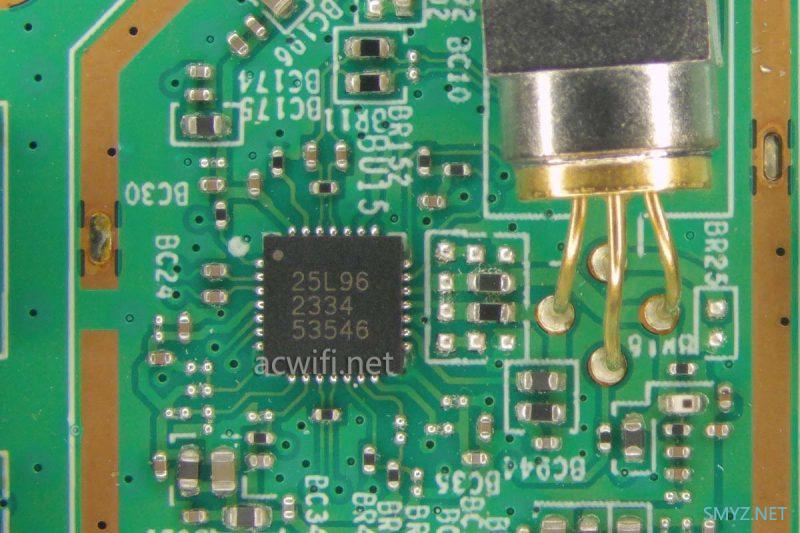

还有这颗上行光PHY:GN25L96。

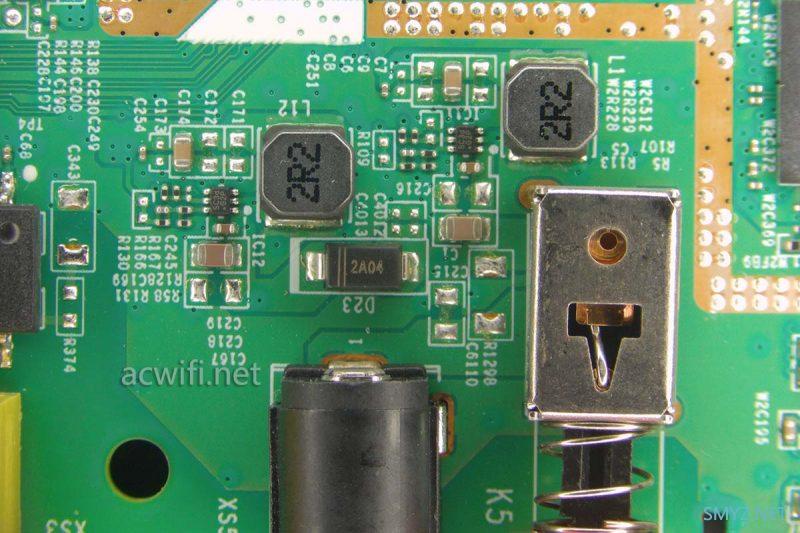

DC电源输入电路:

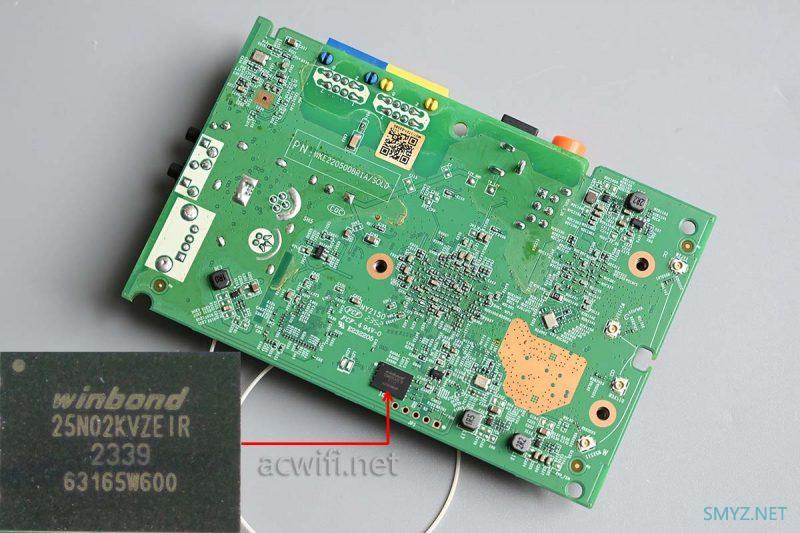

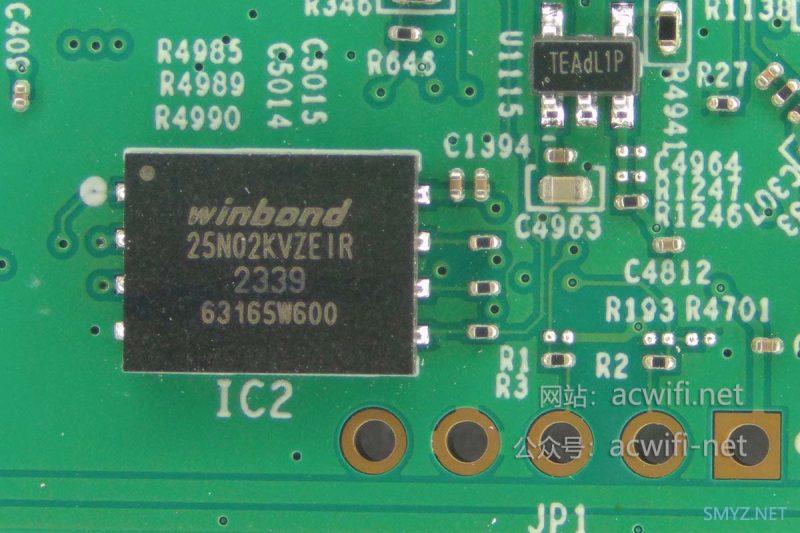

闪存芯片在主板背面,型号是25N02KVZEIR,容量256MB:
到这里,烽火HG6371F子光猫就拆机完成。
烽火HG6371F的所有芯片型号汇总图如下:

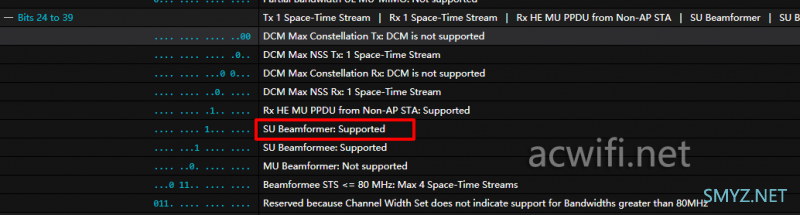

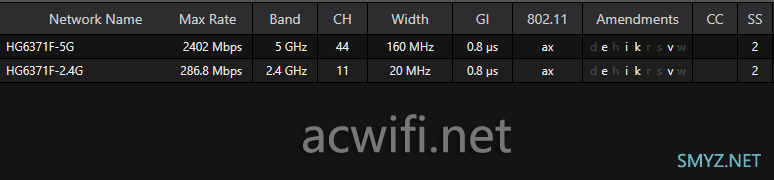

默认支持k和v:

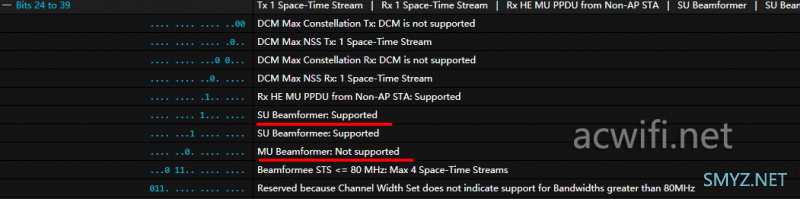

默认支持波束成形,不支持MU-MIMO:
(以上信息用winfi工具查看,若找不到下地,可以在我的公众号里发送winfi,即可自动回复下载地址和注意事项)

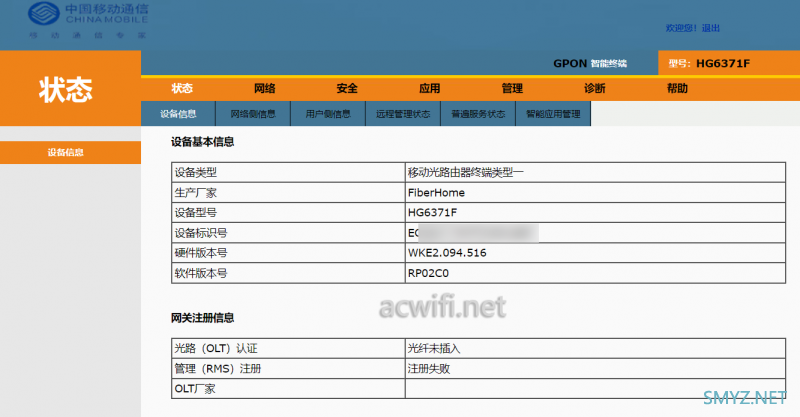

系统主界面:
(开telnet的方法参考前面主光猫的,一模一样。)
烽火HG6371F是可以修改上行方式为LAN口,即可以拿它做无线路由器(可以桥接也可以路由模式),烽火HG6371F可以随便与其它品牌的任何型号组网实现无缝切换的,因为有k和v,如果你想要体积不大且内置天线的AX3000和2.5G口的做无线AP,HG6371F是挺适合的。以上条件 满足的还有华为的一款子光猫,到时也拆机看看。关于这方面的设置留到另一篇文章单独里说吧。我看能不能测一下博通这颗BCM68252的小包转发率。
我主要拆机给你们看看,我不怎么做推荐的。各花入各眼!各人需求也不同。你自己对哪款有兴趣,那就找哪款的资料参考一下,对比一下,肯定有适合你的。
还有,之前有人问哪款支持IPV6静态路由的和支持IPV6防火墙开关的,嗯。这款子光猫就支持。
目前2.5G光猫,能让用户有所有控制权的也就是中兴的系列。如果你要修改什么MAC、SN绑定的,建议入手中兴的光猫。如果你的宽带想我的联通宽带那么简单,只需要逻辑ID注册就能用,那可选择的光猫就多了! 我还昨天还买了一台纯2.5G有线光猫。真是烂大街了。有人叫我拆星光F50,降到200元再喊我。
