电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

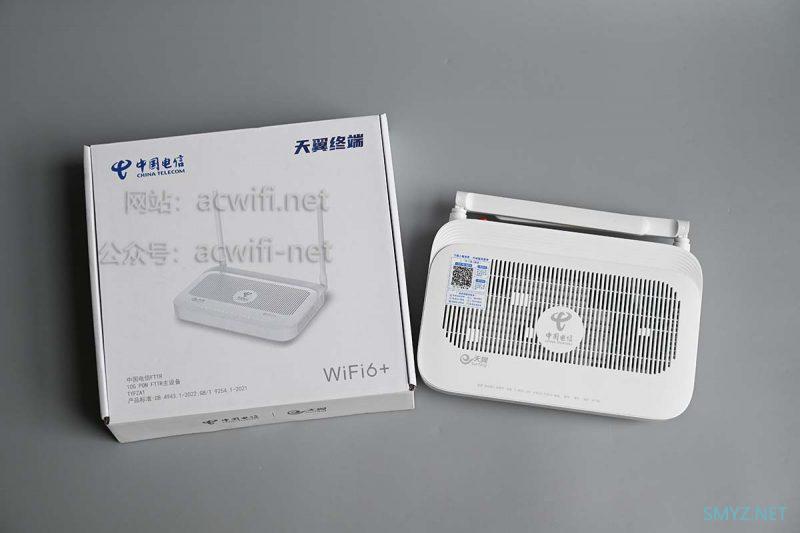

电信天翼TYFZA1外包装:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

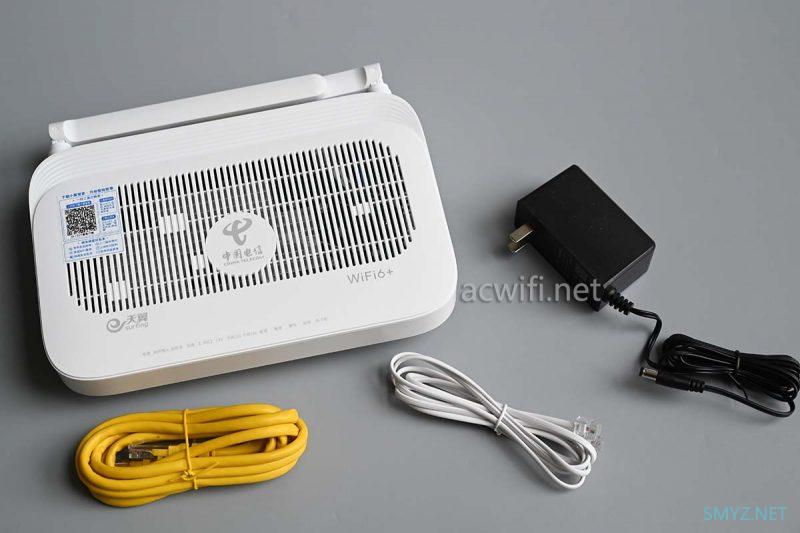

机身和配件 :

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

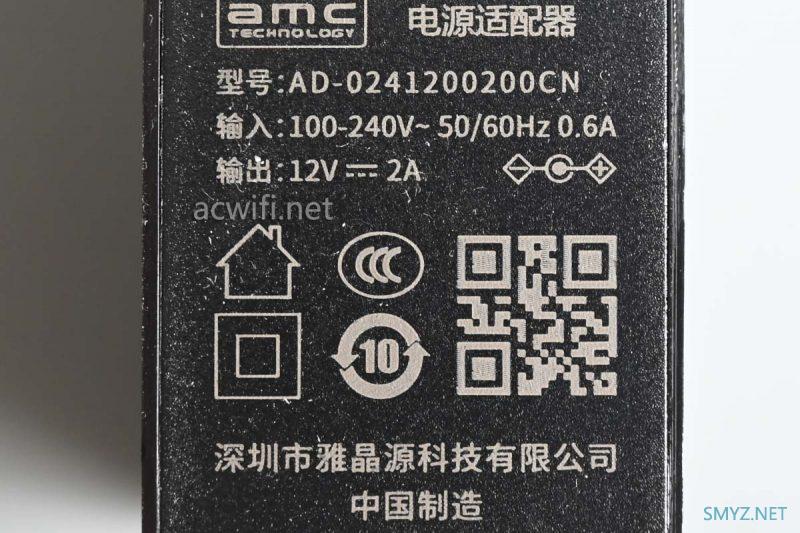

电源输出是12V/2A,是的24W的电源,为啥呢?因为它插2.5G口联网后的先机功率有10.4W,所以很有必要给24W的电源。这个功耗值,让我怀疑它是不是跟中兴G7615的硬件一样!

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

这款TYFZA1光猫的机身比较大,跟中兴G7615相若。

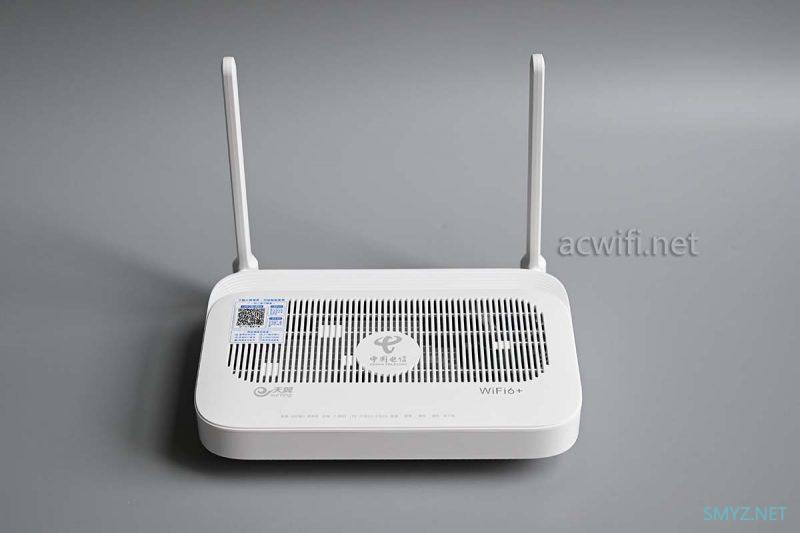

机身正面:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

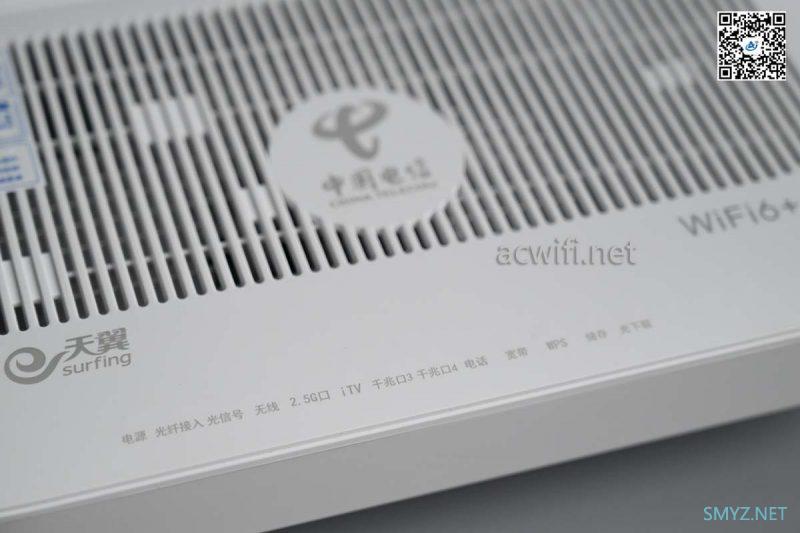

机身顶盖,有好多透气孔,使得外壳不那么热。(但凡你看见WiFi6 +这个标记,就是AX3000的意思,没别的意思了。)

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

有一个无线的硬开关,实测关掉无线功能后,先机功率是8.3W,足足减少了2.1W功耗。不需要用到无线的,一定关掉它。短按是不行的,要长按大概6-7秒后才会指示灯缓慢变弱然后灭掉。

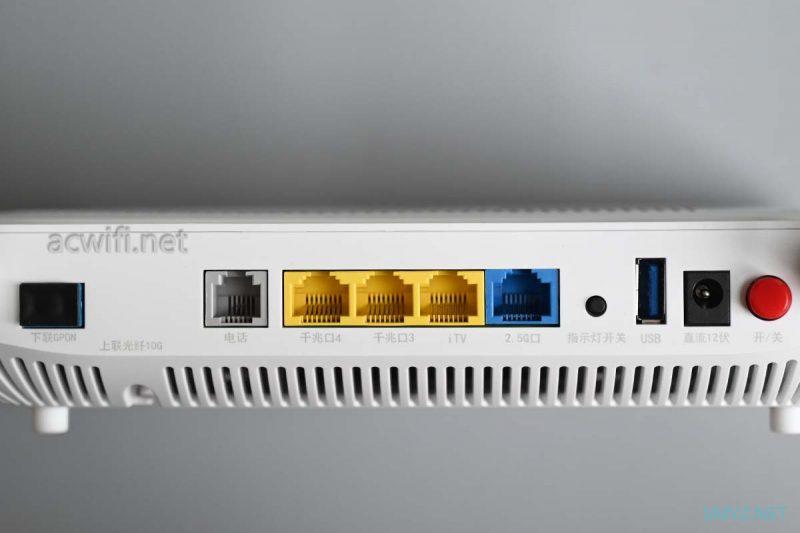

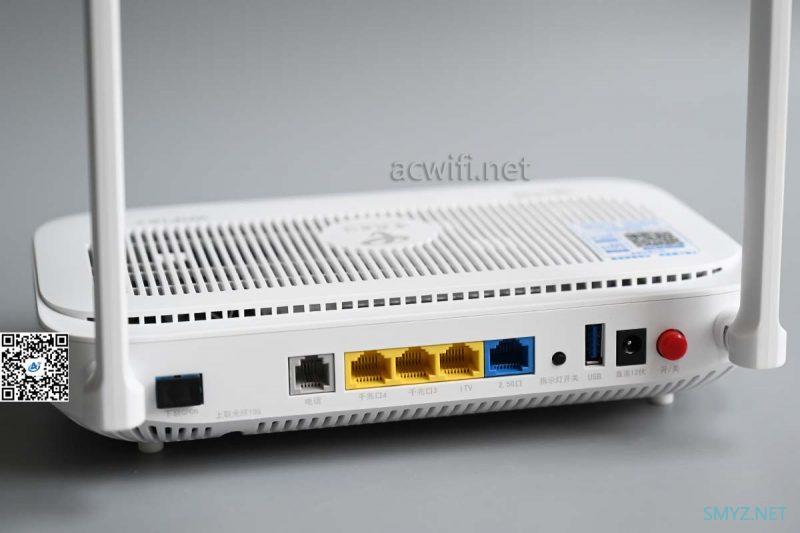

背面:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

蓝色的网口支持2.5G,三个黄色网口支持1G,灰色的电话口,左边的下行光GPON接口,右边有USB3.0,光猫的USB口,基本是用来接散热风扇用。还有个超级实用的指示灯硬件开关,真好,短按一下就灭掉所有灯,非常好的设计,减少光污染。

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

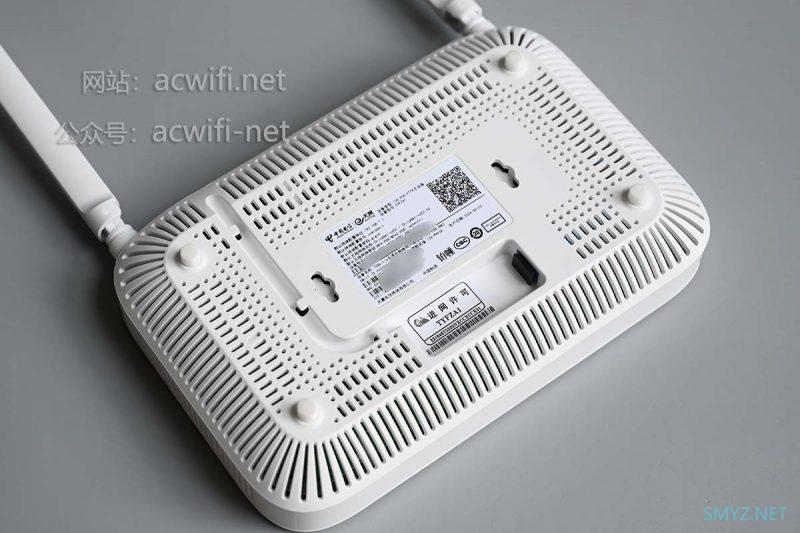

机身底部:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

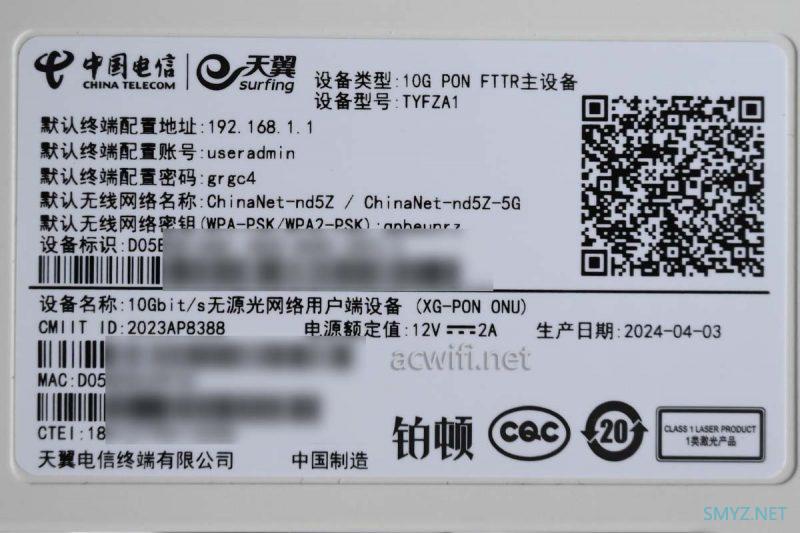

底部的标签信息:设备型号TYFZA1

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

打开外壳:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

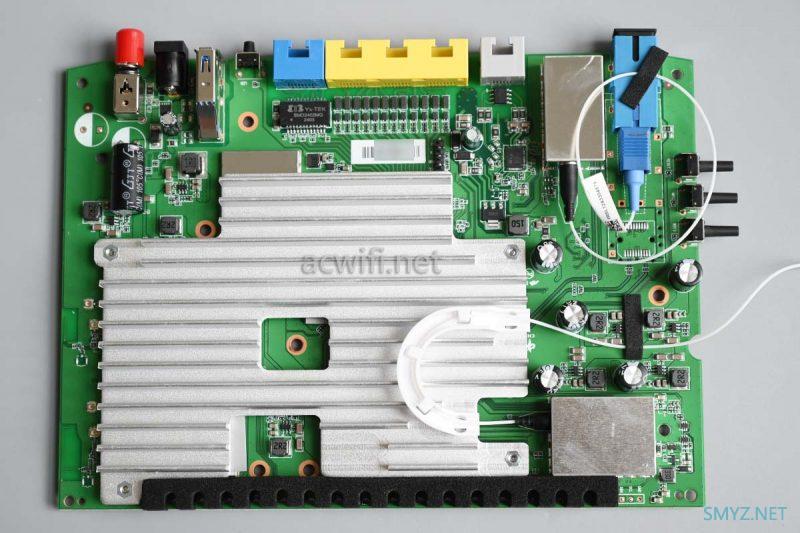

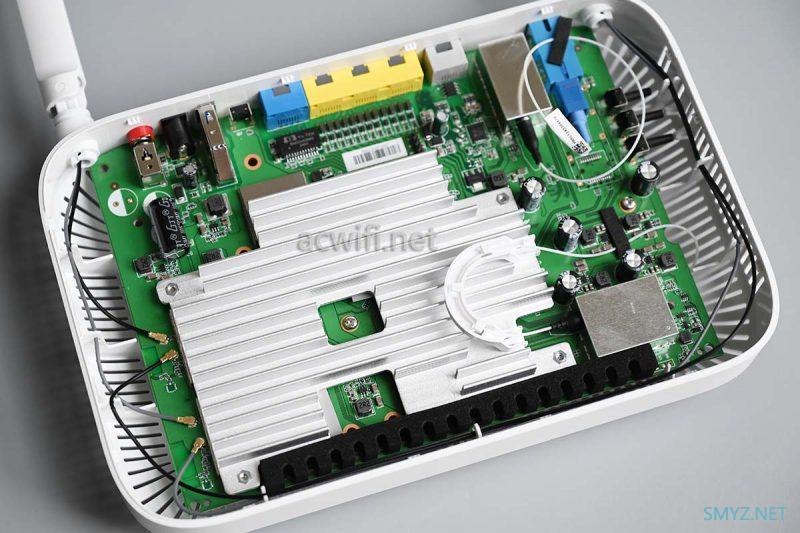

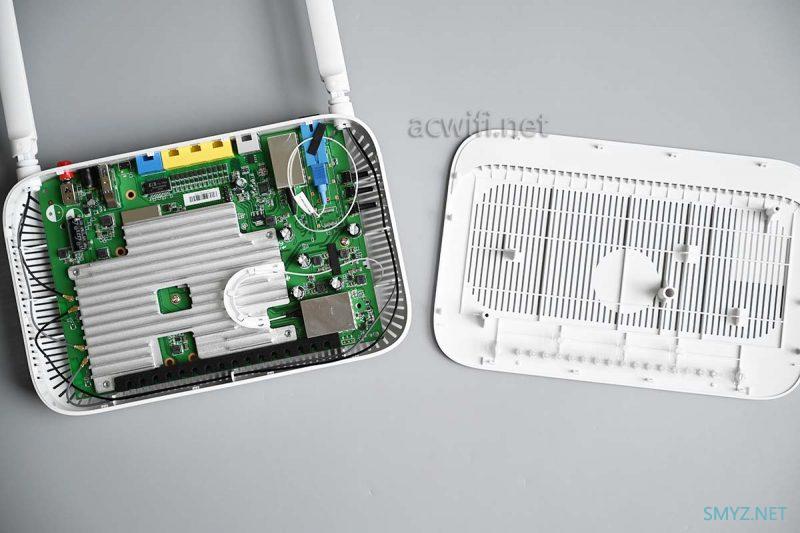

主板比较大所以主板也比较大,看见较大的银色的铝散热:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

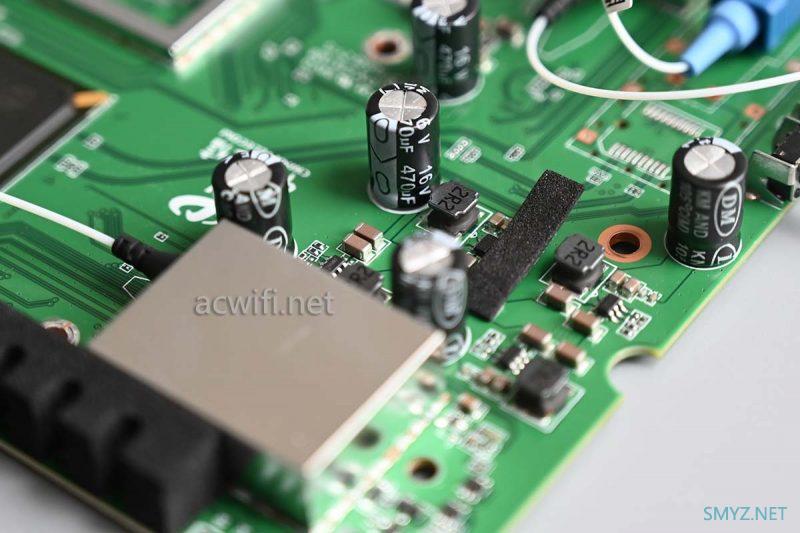

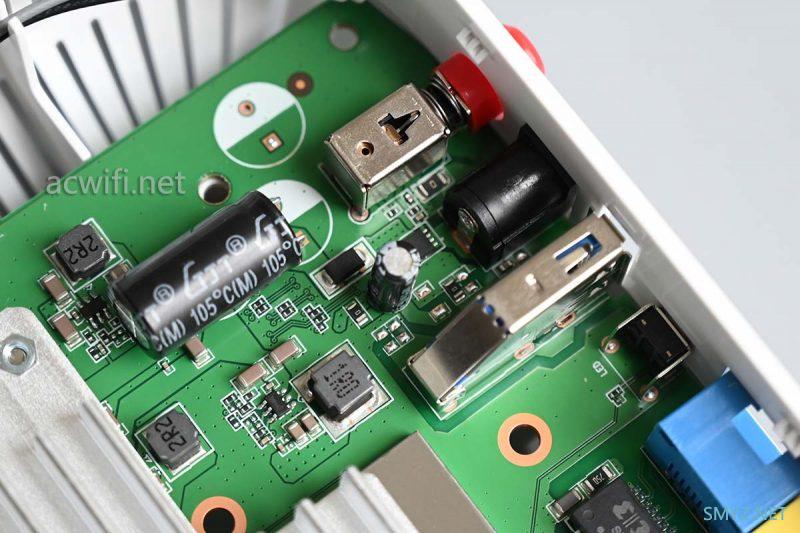

DC电源输入电路:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

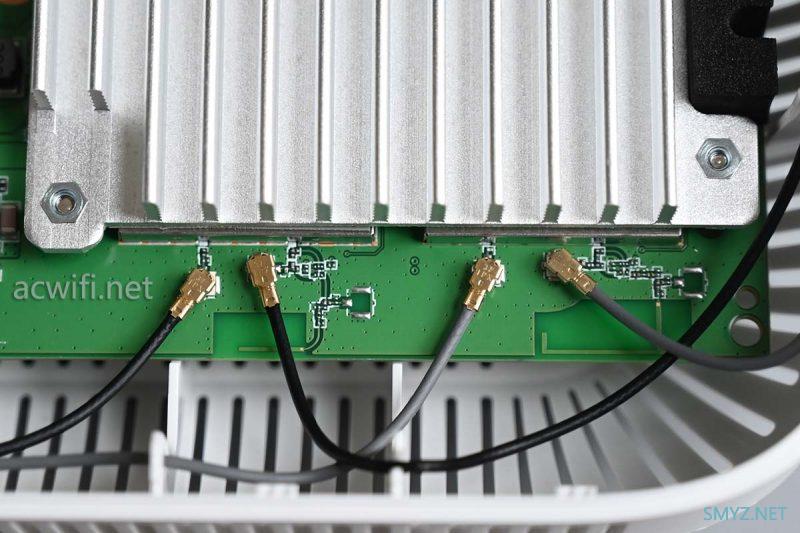

看馈线的数量,无线芯片已经可以排除用联发科的了:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

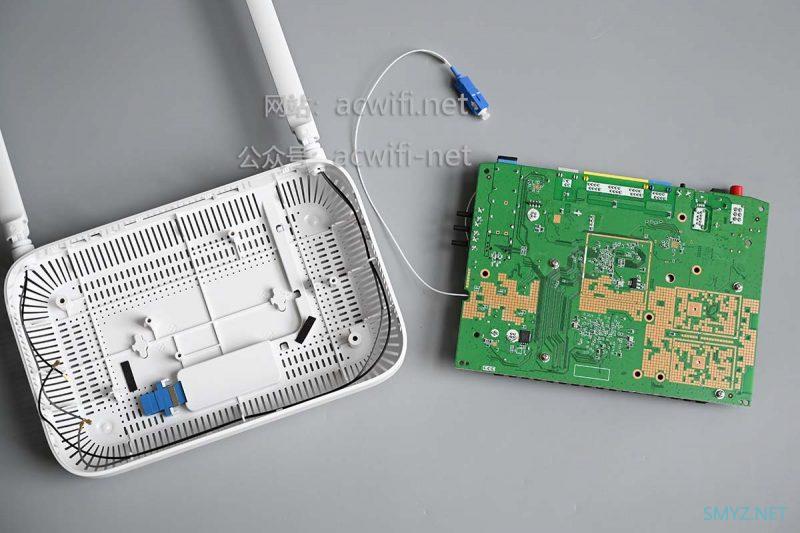

分离主板与底壳,并翻转主板看背面:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

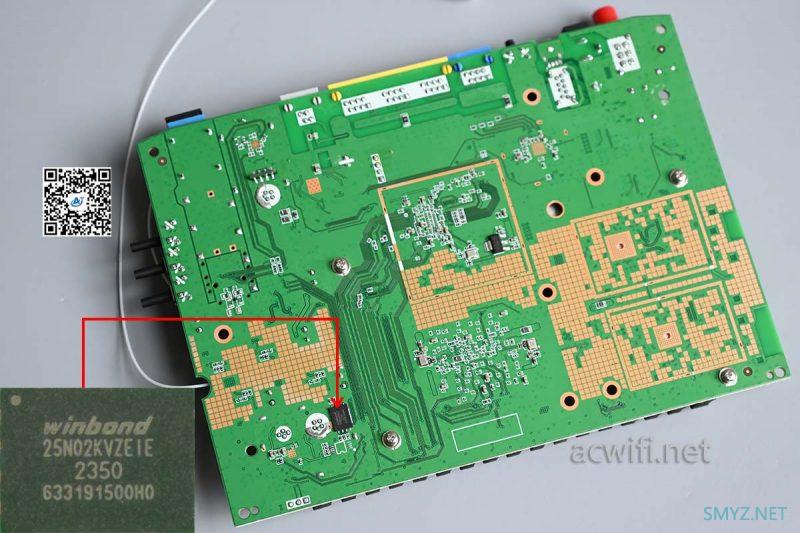

主板背面有颗闪存芯片,型号是W25N02KVZEIE,容量256MB:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

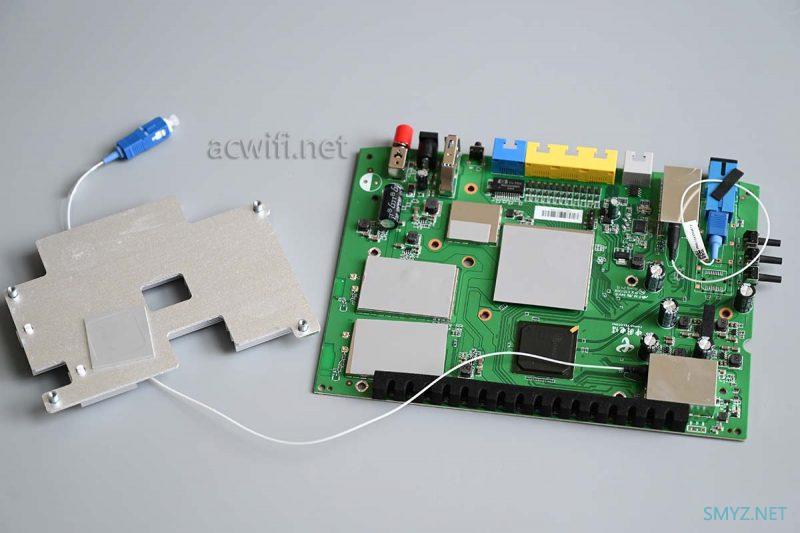

取下主板正面上的散热:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

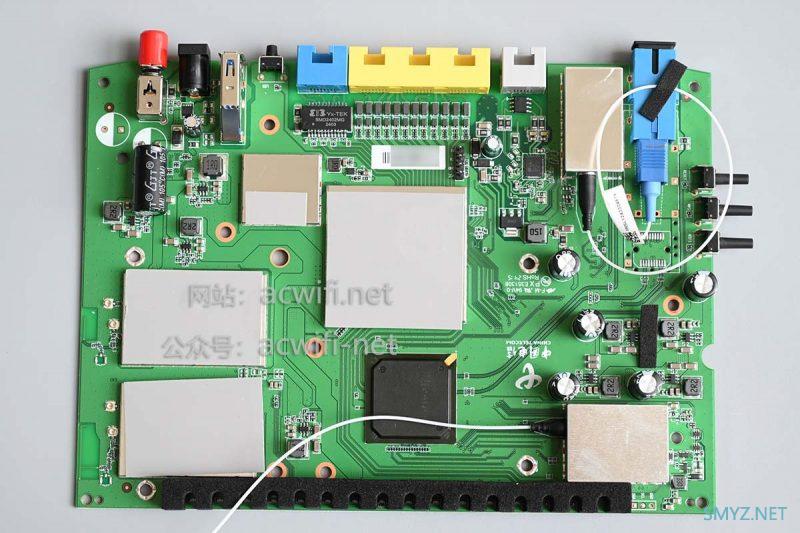

取下散热:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

在无线射频电路上也用屏蔽罩,在光猫产品里,比较少有。

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

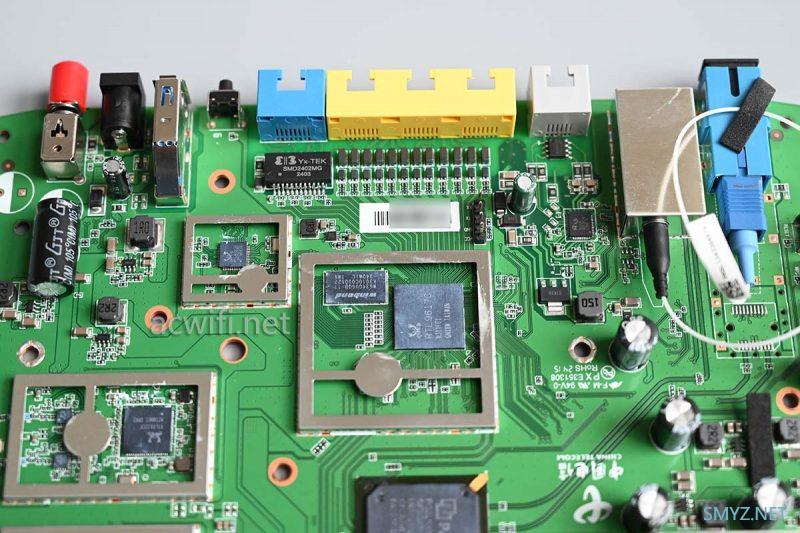

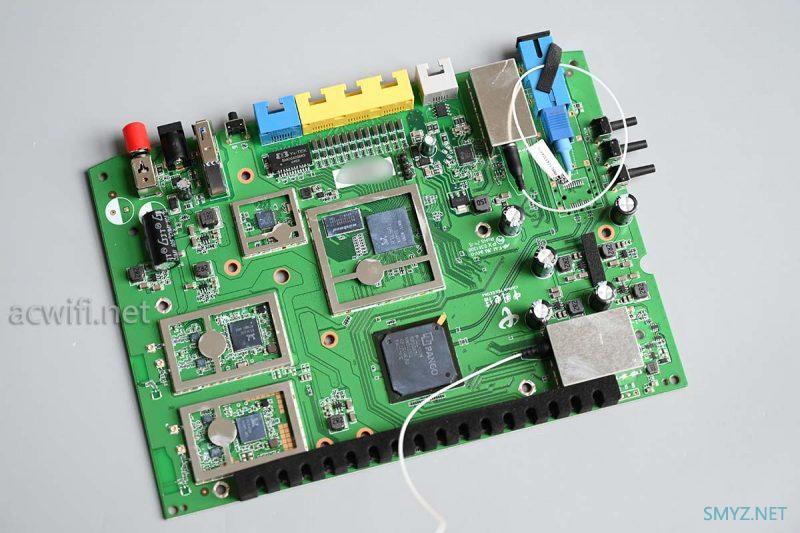

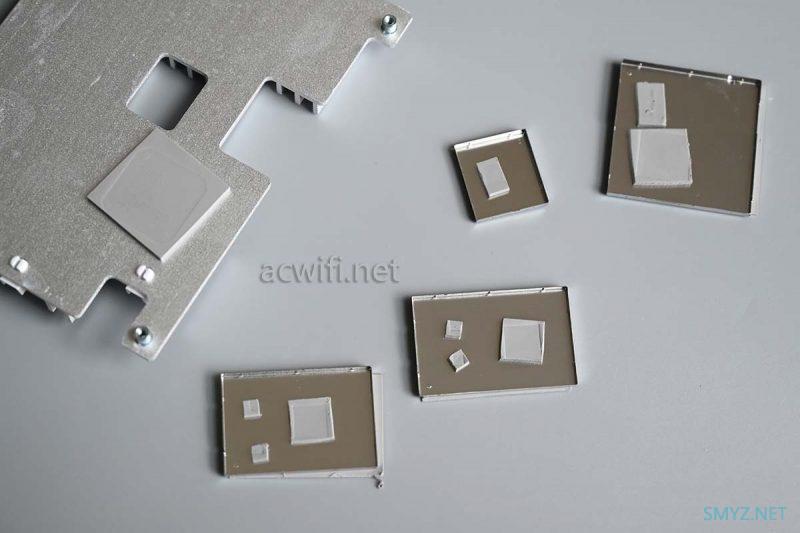

撬开屏蔽罩:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

有两个光收发器件上的屏蔽罩是焊锡固定,我就不打算拆了。看见几颗螃蟹芯片:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

运营商定制机使用REAlTEK套片的不多吧?之前我拆机的都很少见。先看CPU吧!

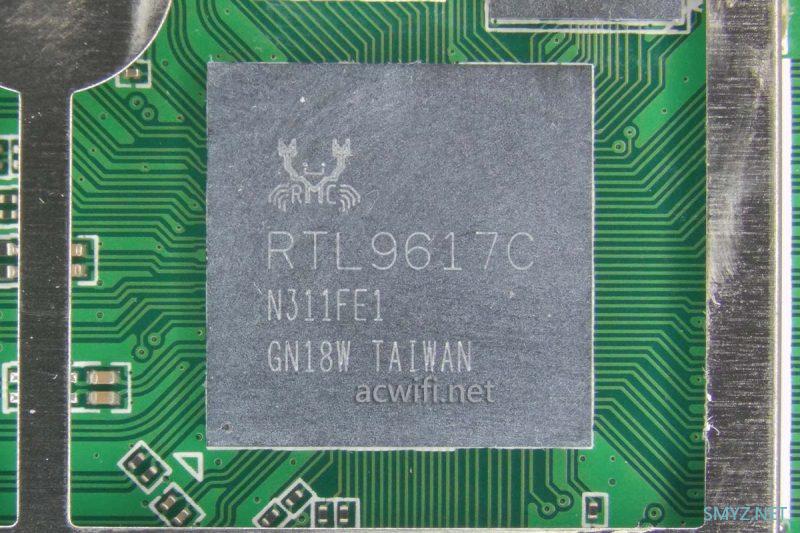

电信天翼TYFZA1光猫的CPU型号是RTL9617C,查资料说是四核1GHz,A

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

Ethernet switch PSE+FE/GE/2.5G/10G PHY+L2/L3 for one-stop shopping that includes unmanaged,managed,and smart switch products. The 10G AnyPON RTL9617C is a highly integrated home network equipment unit IC that contains an ARM 1GHz Quad-core,powerful offload engine,and Dual LAN PCIE for Wi-Fi 7 and Wi-Fi 6.

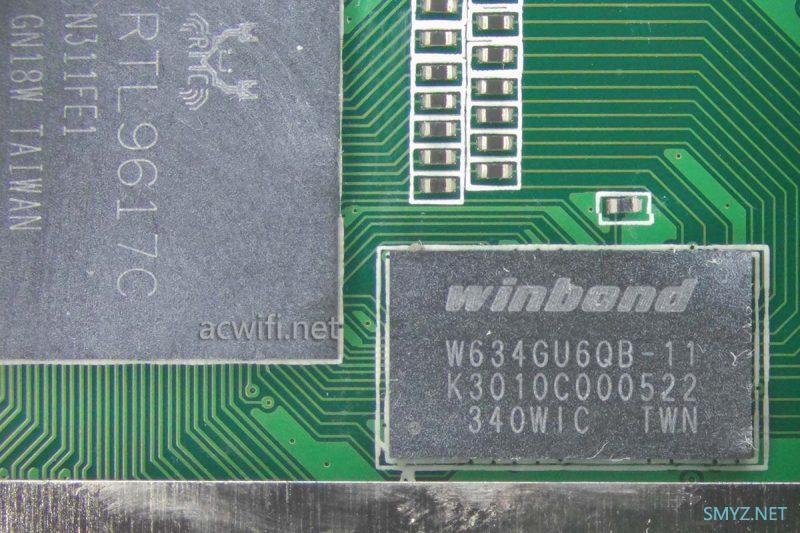

RTL9617C旁边的内存芯片,型号是W634GU6QB-11, 4Gb DDR3L,容量512MB:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

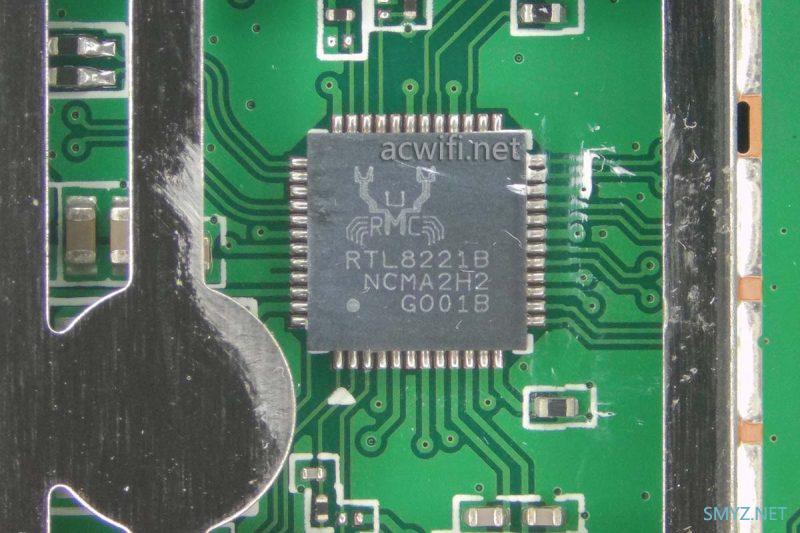

连接2.5G网口的PHY芯片是RTL8221B:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

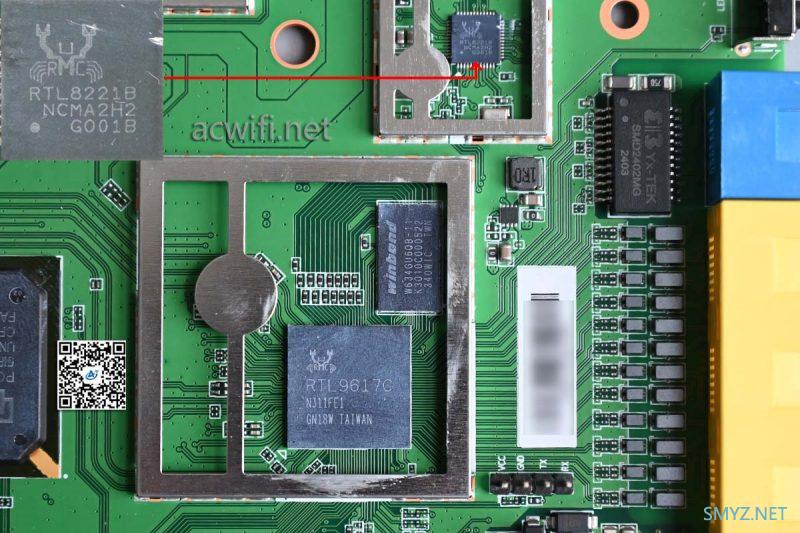

以上三颗芯片的位置关系如下图:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

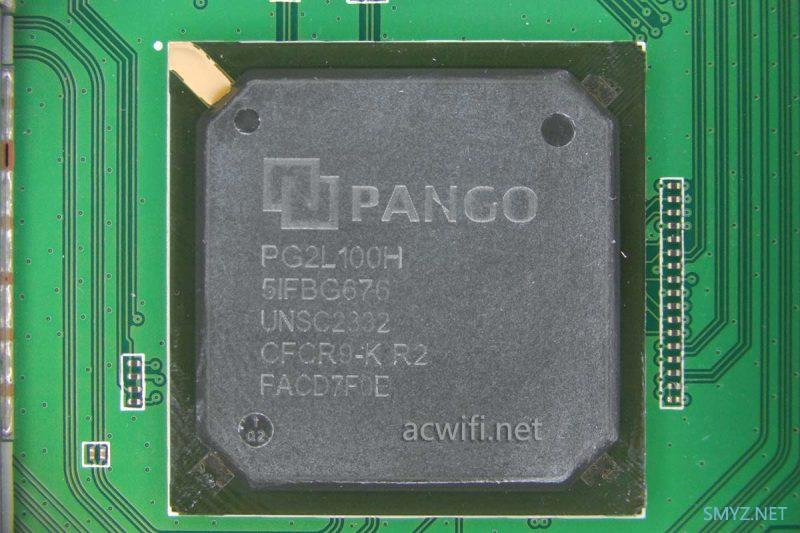

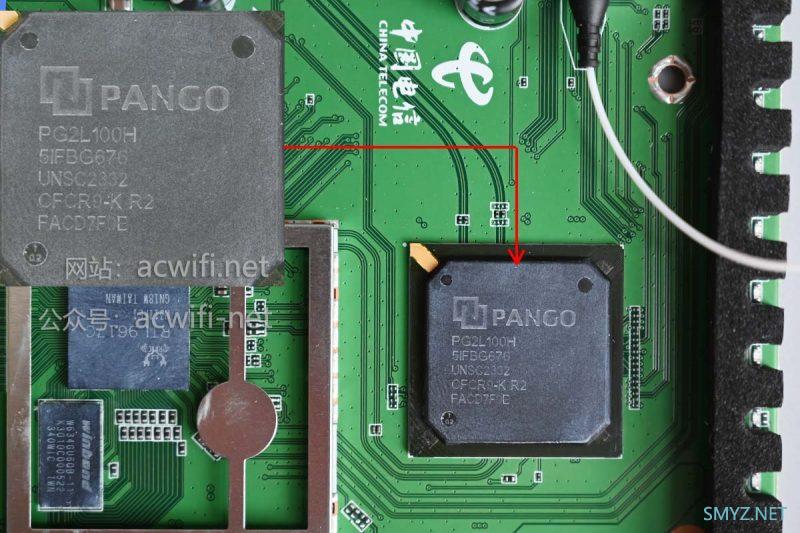

然后是下行光用的FPGA芯片是这颗紫光同创的PG2L100H:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

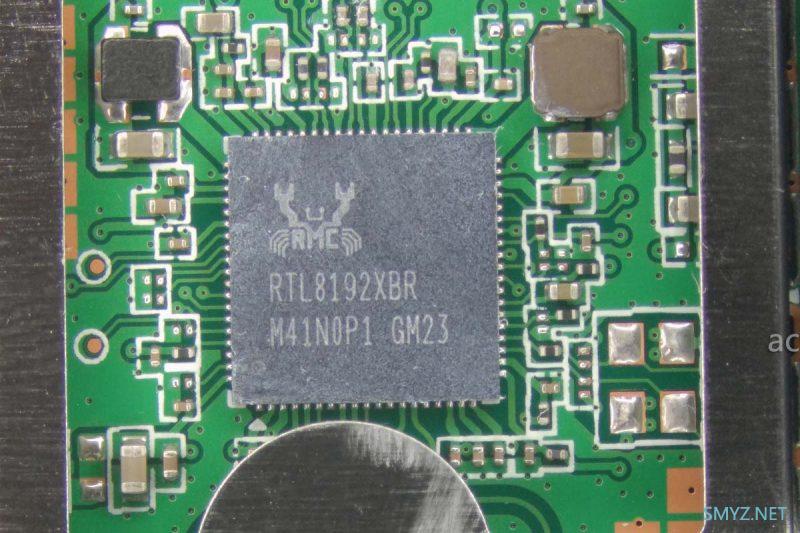

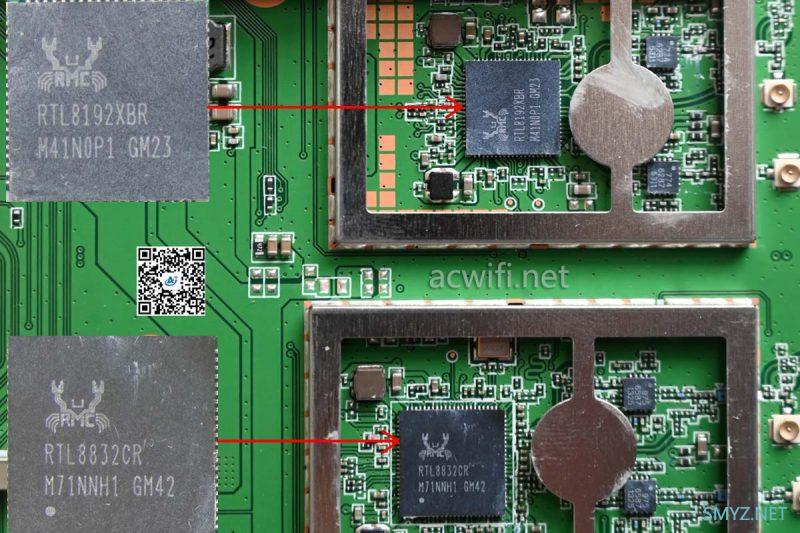

2.4G无线芯片是这颗RTL8192XBR:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

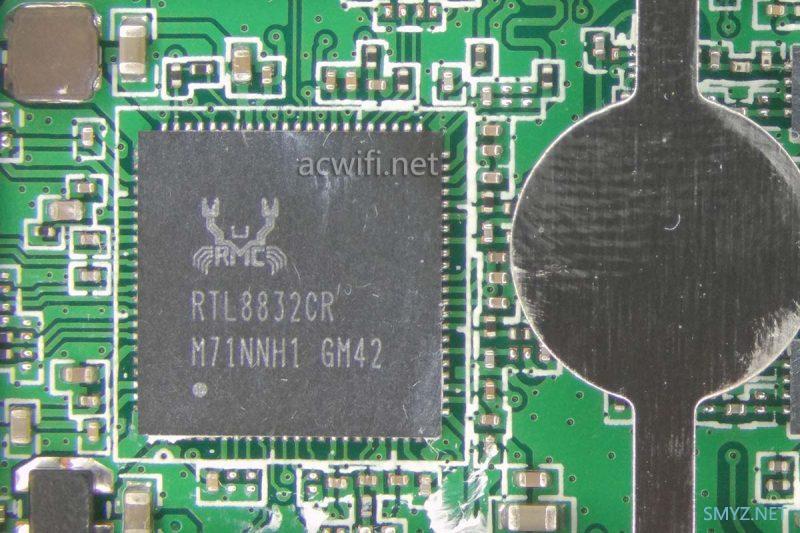

5G无线芯片是这颗RTL8832CR:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

RTL8192XBR支持2x2MIMO,在40MHz频宽和1024-QAM下的最高无线速率是574Mbps;

RTL8832CR支持2x2MIMO,在160MHz频宽和1024-QAM下的最高无线速率是2402Mps。

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

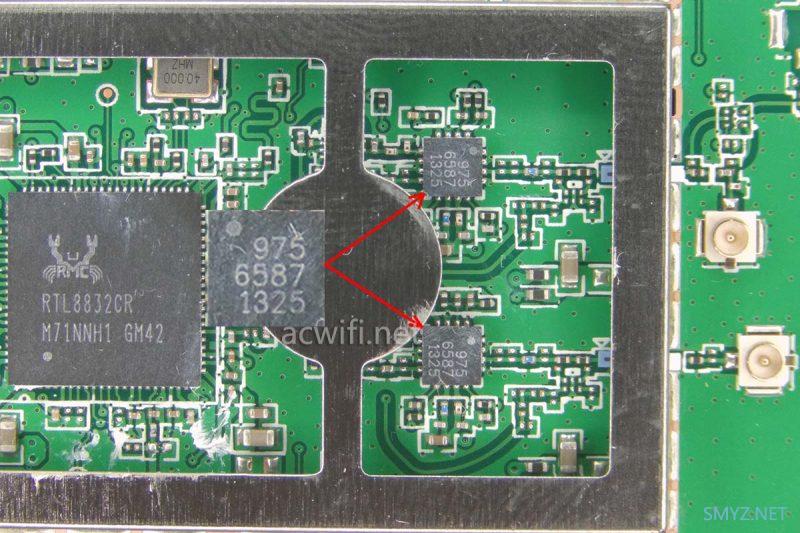

5G有外置独立的FEM芯片,上面丝印着“6587”:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

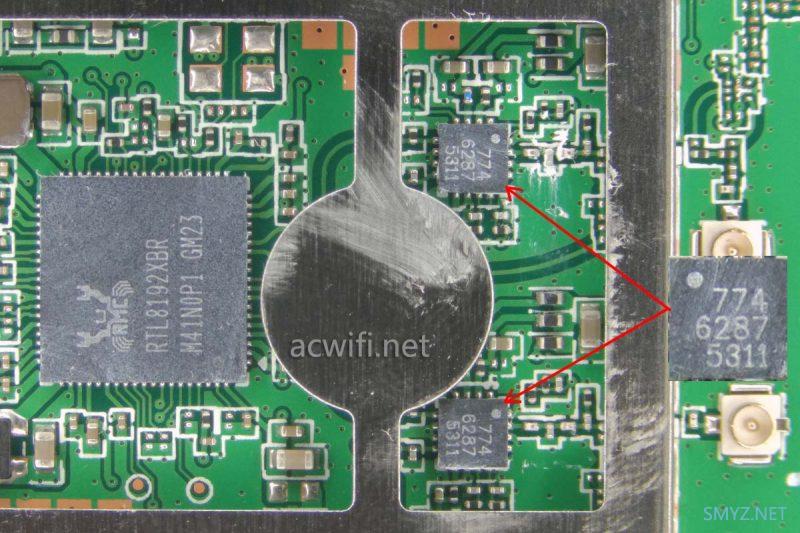

5G有外置独立的FEM芯片,上面丝印着“6287”:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

现时不清楚具体型号,我估计是慧智微的产品。有知道的可以留言告之。

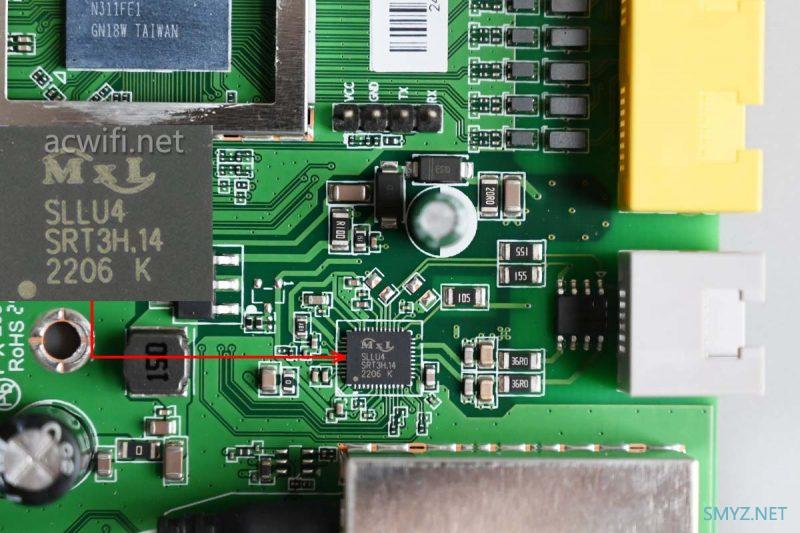

语音网关IC上面丝印着“SLLU4”,型号是PEF31001VSV12:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

其它没啥好看了。

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

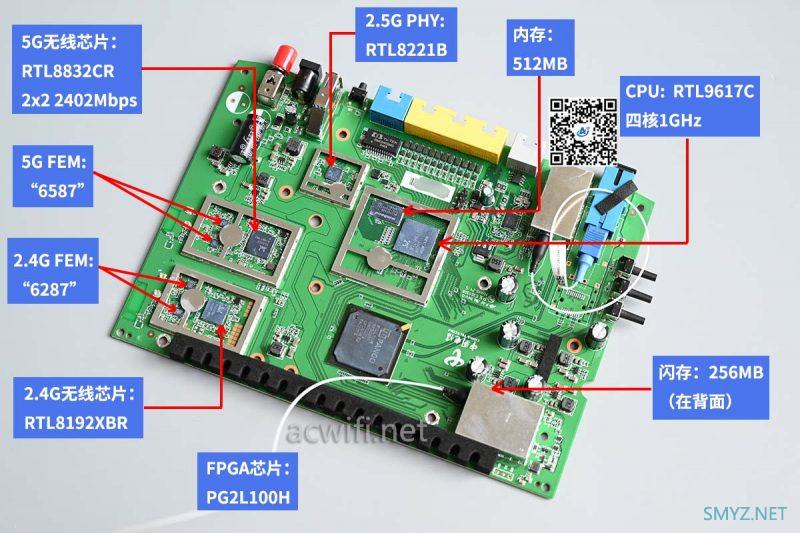

TYFZA1光猫拆机完成。所有芯片型号汇总图如下:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

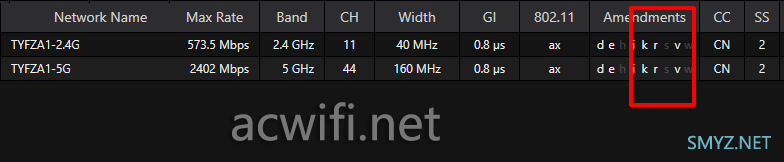

无线默认支持kvr:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

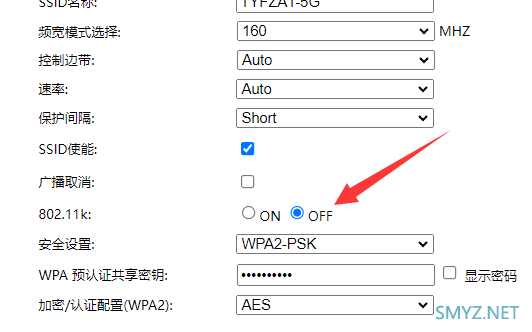

如有自动切换的问题或不顺请关闭这个r (802.11r) 。不过无线设置里面没有802.11r的开关,而802.11k默认是关闭状态,但实际情况是开着的。

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

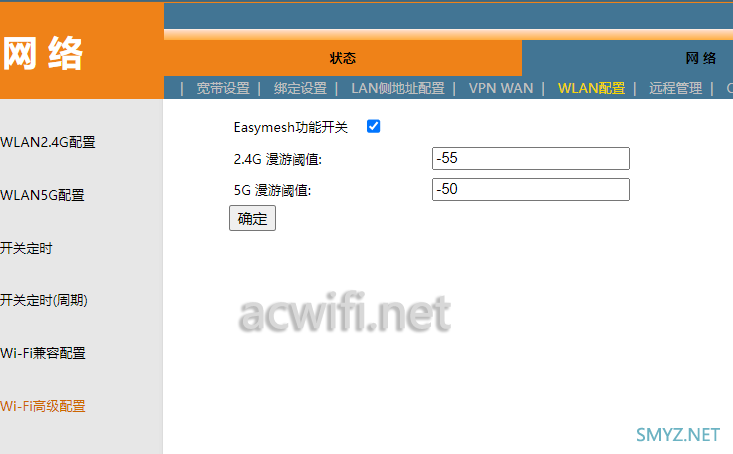

无线高级设置里有漫游阈值设置 :

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

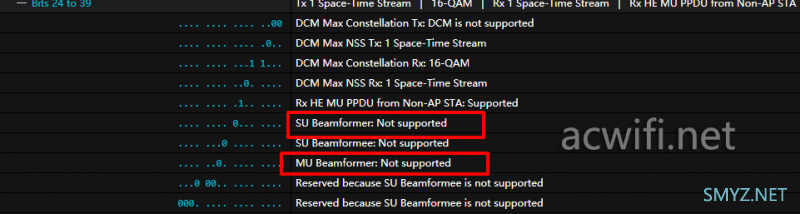

默认不支持波束成形,也不支持MU-MIMO,没有对应开关。因此等于是直接支持。

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

以上属性使用winfi工具查看,如果你找不到下载地址,可以到本站acwifi公众号发送消息winfi即有自动回复。

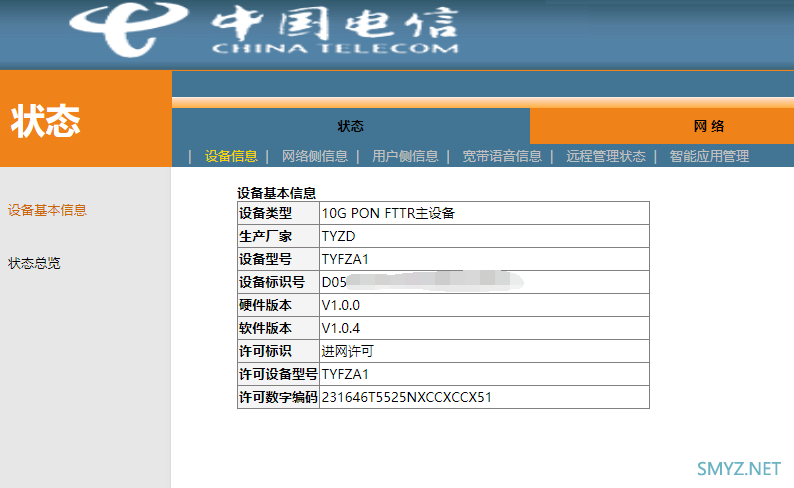

主界面:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

这款不能telnet。我用在联通宽带上也没问题,不过:

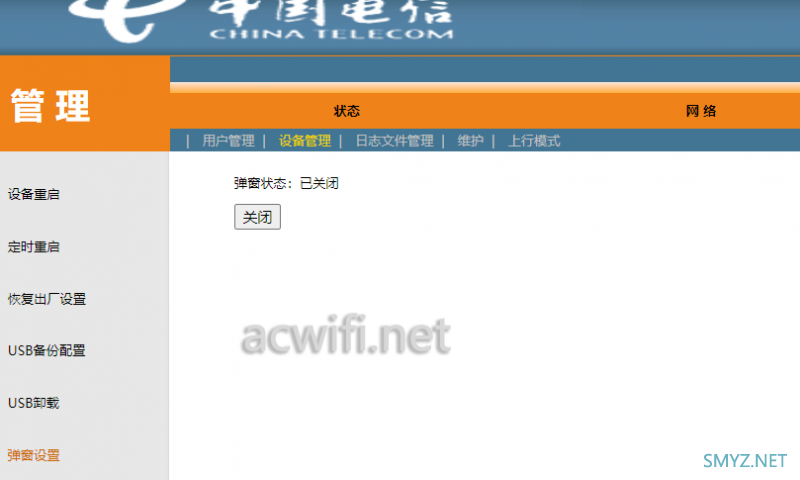

光猫用路由模式,需要在管理-设备管理-弹窗设置, 关闭它才可以正常上网


光猫用格拉模式,不必关闭以上。

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

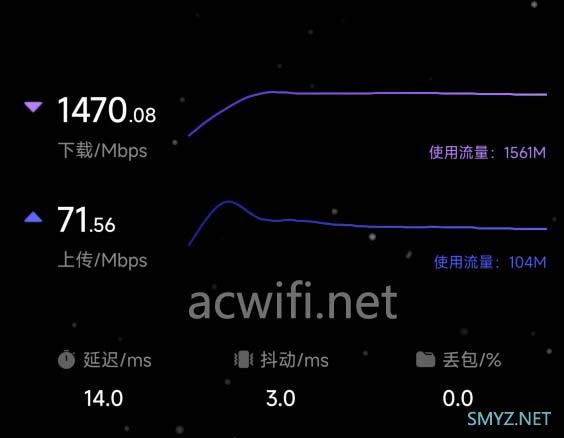

随便测个速:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

比平时高一点(平时1300多)。可能测速节点打了鸡血吧。

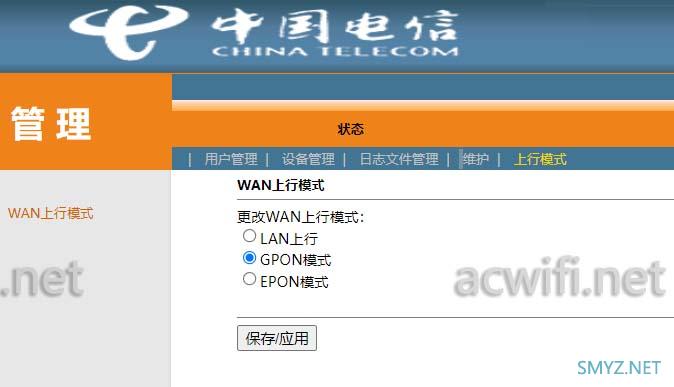

上行模式可以直接在后台选择EPON还是GPON:

电信天翼TYFZA1拆机2.5G光猫 它可以变成最便宜的单2.5G AX3000路由器

选择LAN 上行后可以在四个LAN口当中选择哪全做WAN口,LAN上行模块生效后,拨掉光纤,它也不会亮红灯,就是一个无线路由器的角色,可以是路由模式也可以是桥接模式,那么,这台电信天翼TYFZA1可以算是最便宜(100元包邮)的单2.5G口的AX3000无线路由器了吧!
