近排都是拆2.5G交换机了。（小米“万兆交换机”已经在京东下单，但状态是采购中）

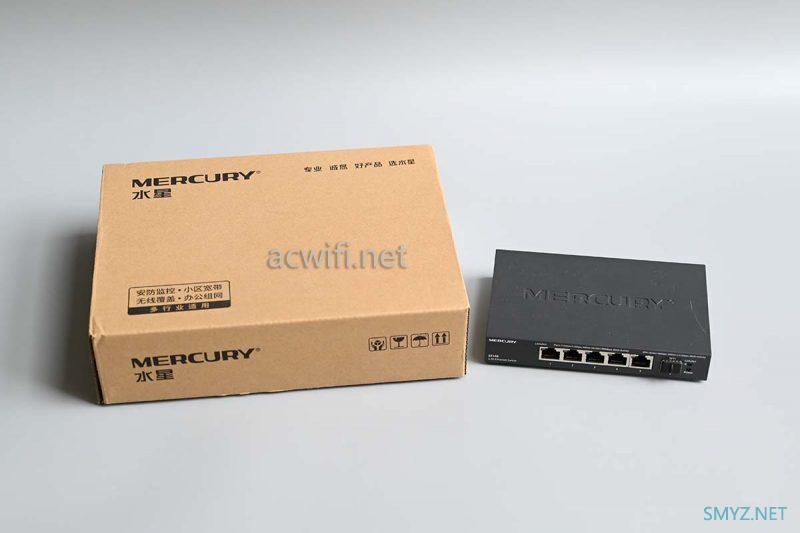

水星SE106外包装如下：

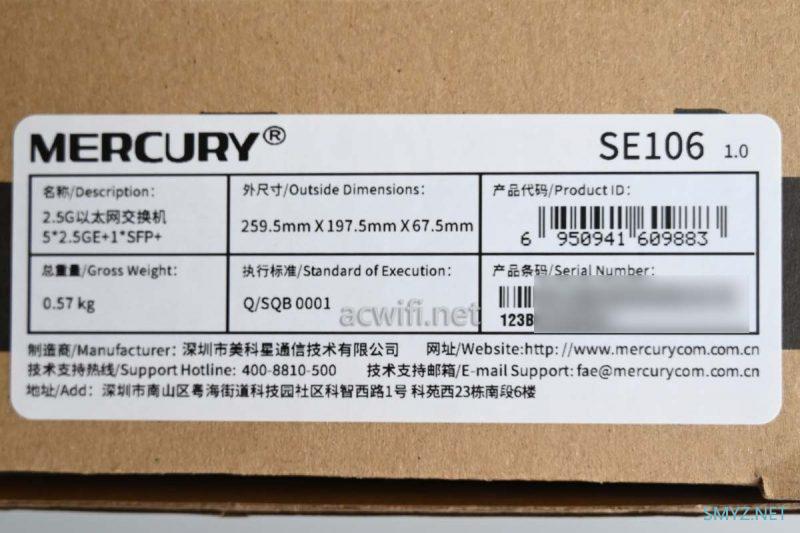

外包装上的产品标签：

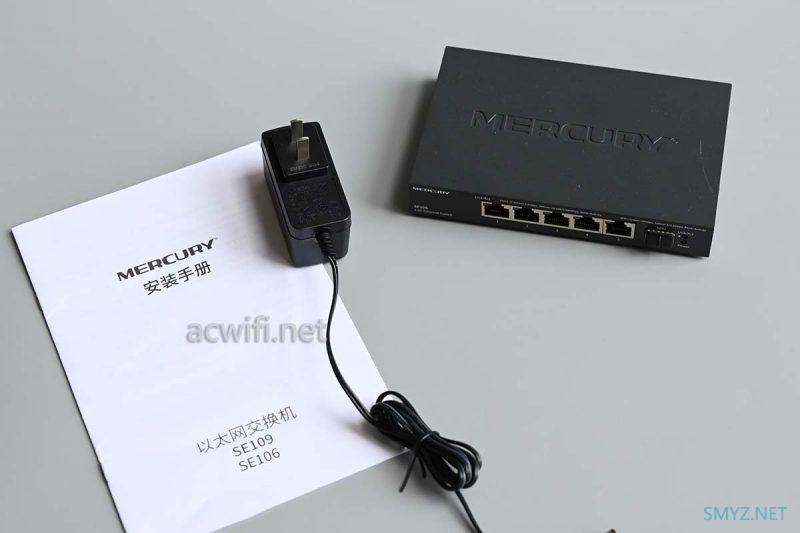

由于这台交换机买来有半年了吧，用了一段时间。外壳有点划花，四个脚垫也粘了上去用。所以下图配件是看不见有脚垫。

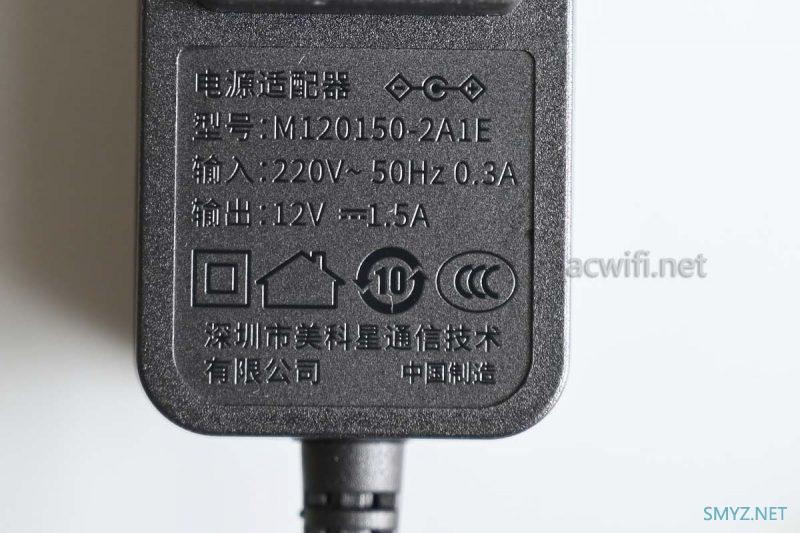

电源输出规格是12V/1.5A，比较厚道。
实测了各种工部下的待机功率：
空口待机：1.25W
插5个2.5G口时5.38W
插满6个口时6W

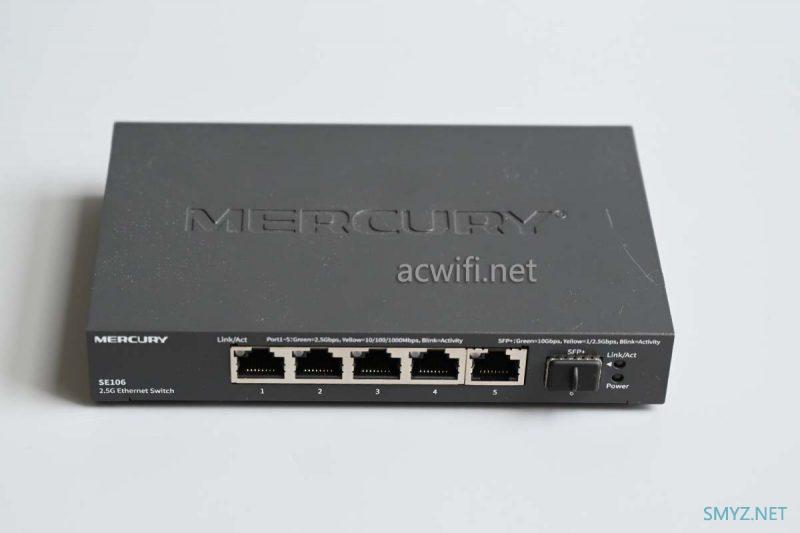

前面：

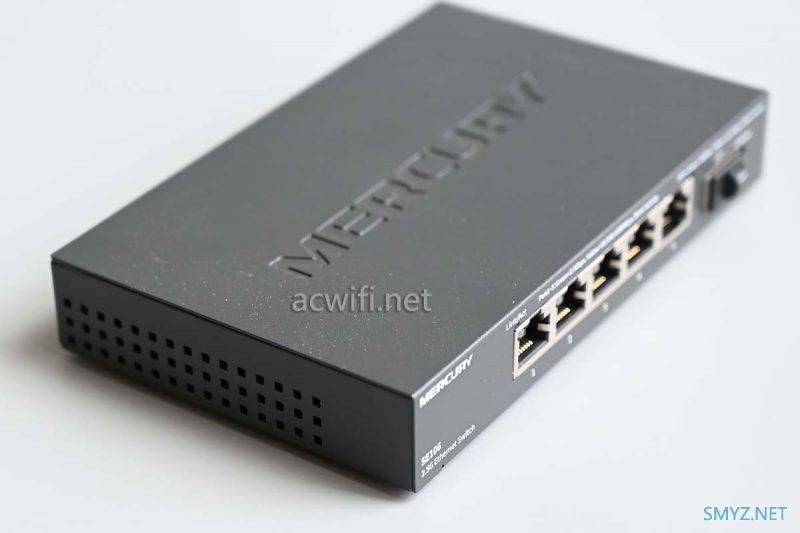

侧面：

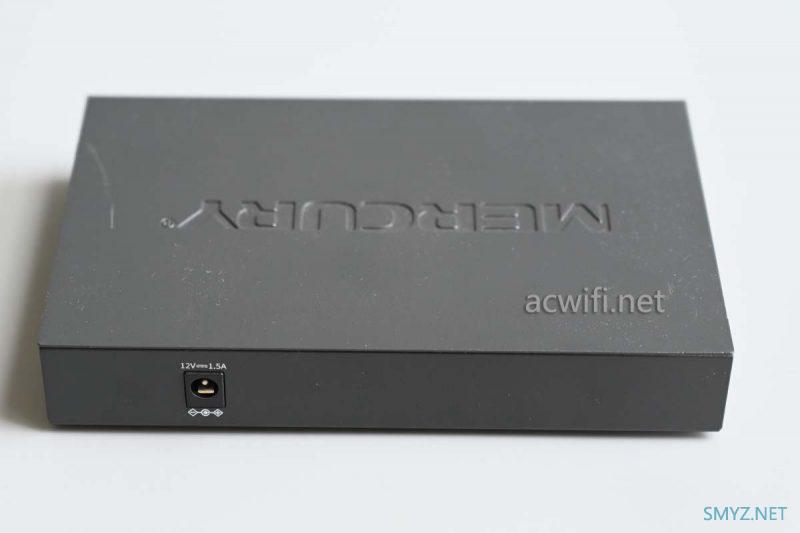

背面有DC电源接口，但没有防雷接地端子。

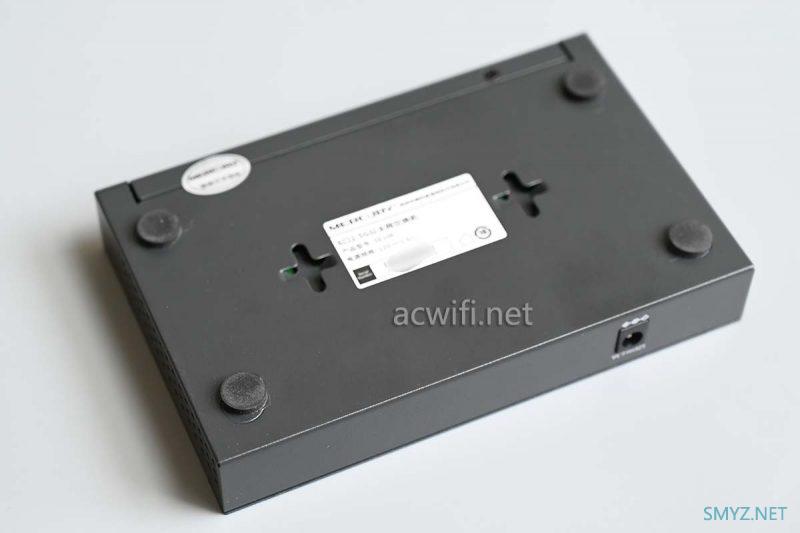

机身底部：

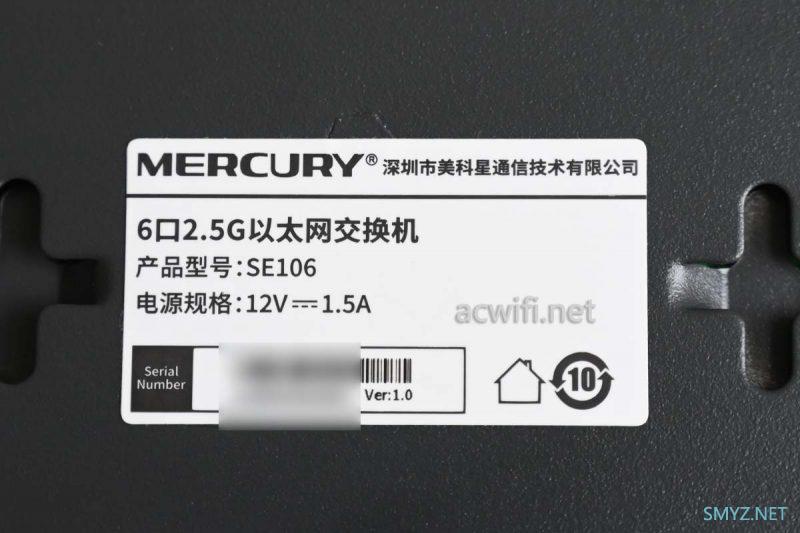

标签信息：
“6口2.5G以太网交换机；产品型号：SE106 ”

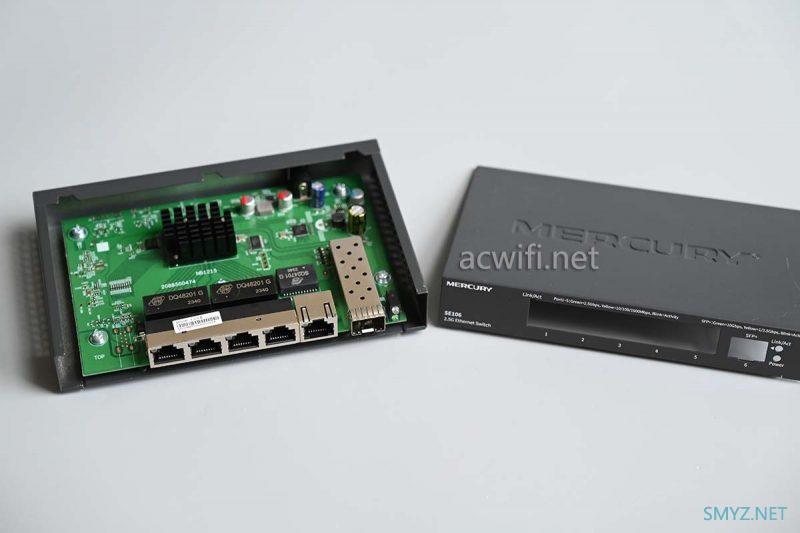

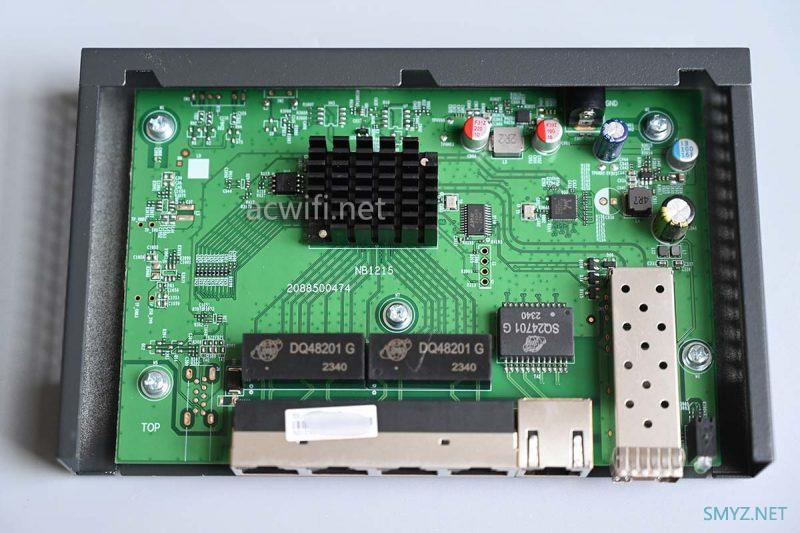

拆开铁外壳：
似乎看见了一颗小螃蟹。

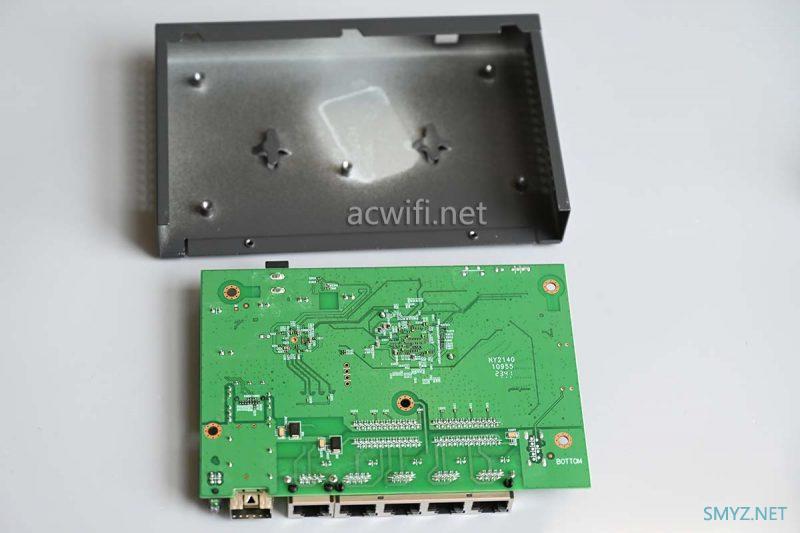

拧下五颗螺丝，拆出主板并翻转，主板与底壳之间没有用上导热硅脂垫片，省料了一点。

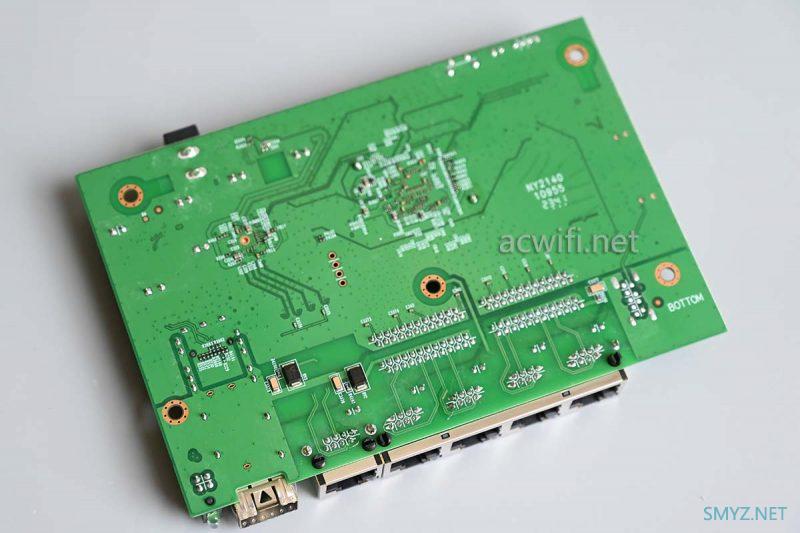

这是主板背面：

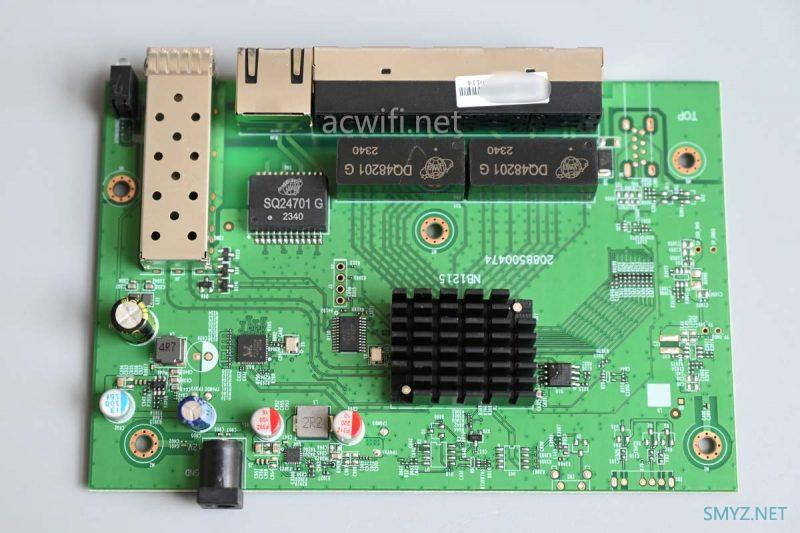

翻回看主板正面。

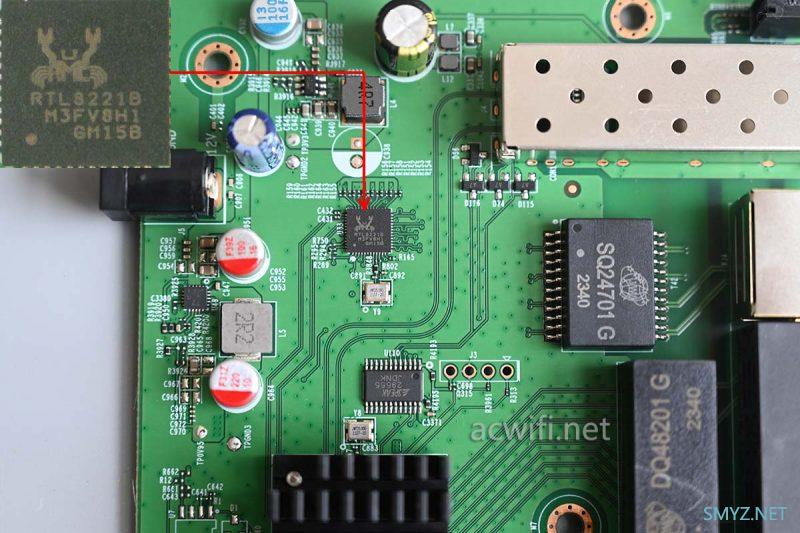

小螃蟹芯片就是2.5G PHY：RTL8221B。从下图的接口与芯片的走线，就能看出，这其实就是典型的“4+2”方案，把其中的接10G SFP的拿来接了2.5G PHY芯片，就成了“5+1”了。好理解吧！

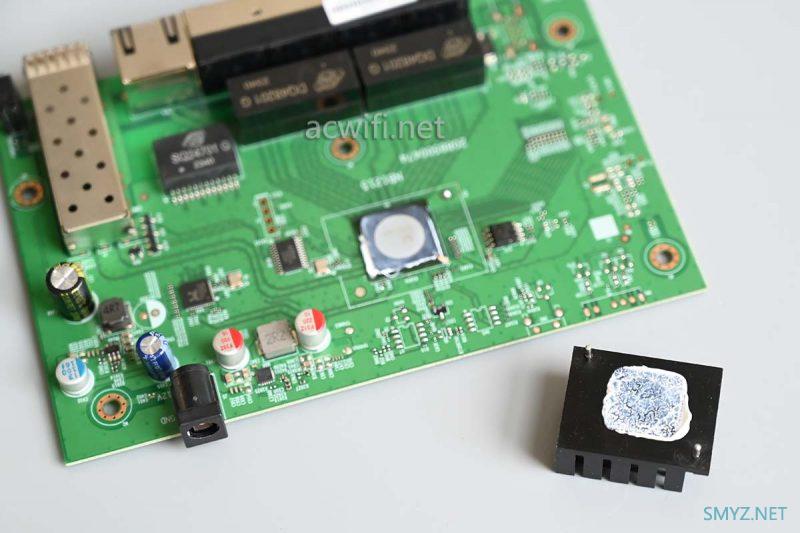

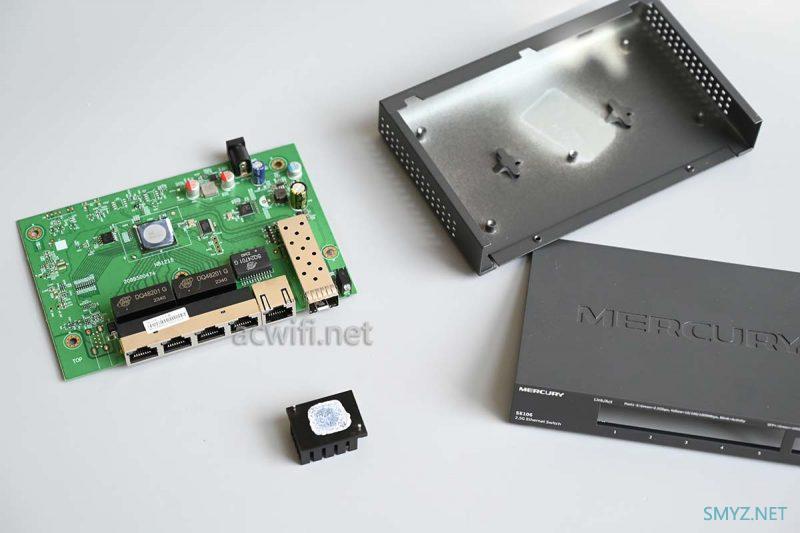

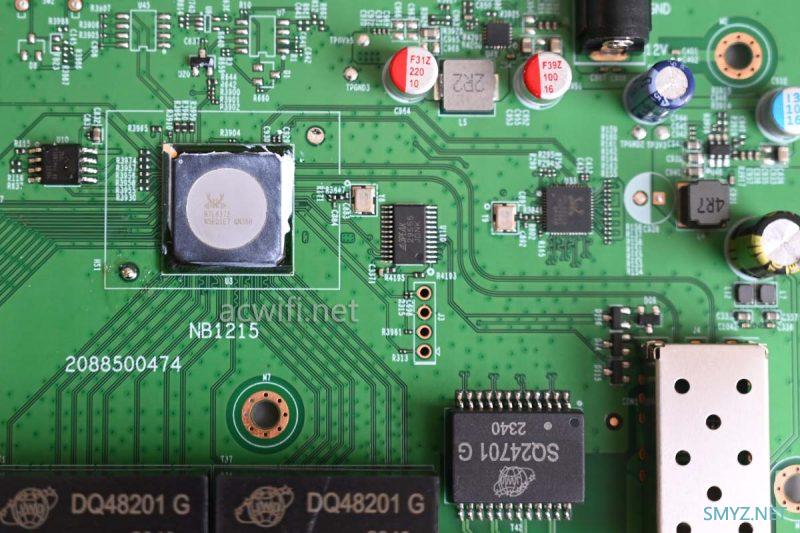

散热器用了焊锡固定两个脚，幸好没有使用带胶的硅脂，否则比较难拆。拿出“焫鸡”三两下手势就把这个散热片取了下来。

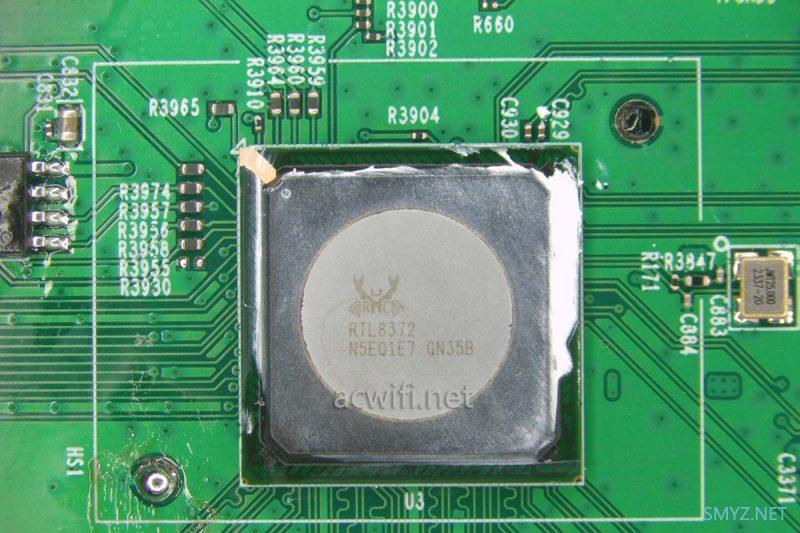

这款水星SE106交换机的主芯片是RTL8372：
“4+2”交换机都是用单RTL8372芯片方案，小米2.5交换机（“小米万兆交换机”）应该也是的。下星期我还会拆一台4+1光+1电的交换机，即4个2.5G网口+1个10G网口+1个10G光口，主要想看看10G PHY用的哪家。

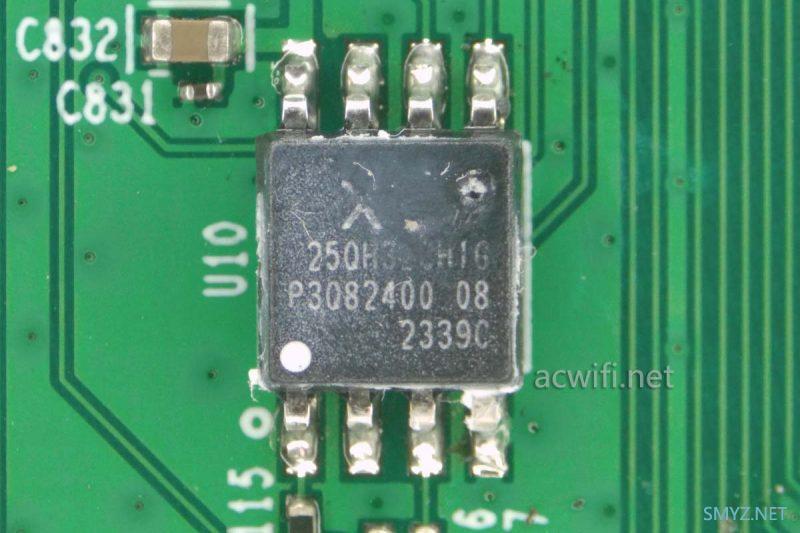

闪存芯片是XM25QH32CHIG，容量4MB：

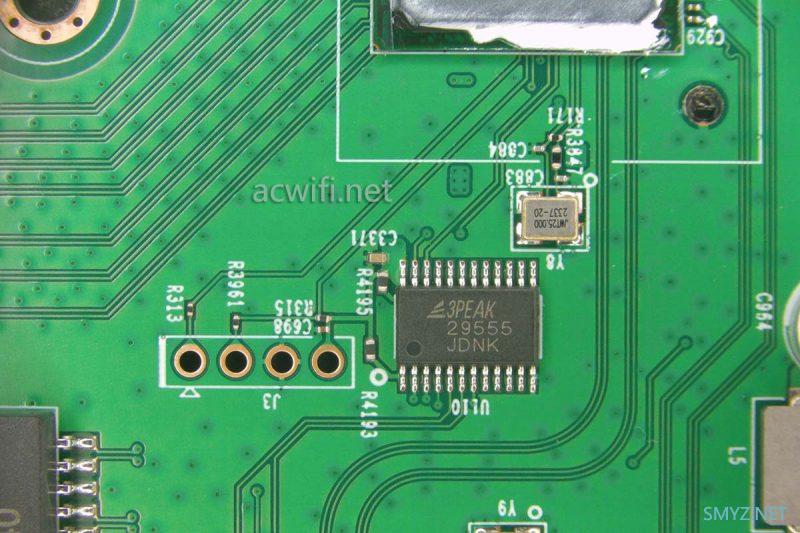

下图这颗3PEAK（思瑞浦）是不是网口指示灯的控制IC呢？
好了，拆完。

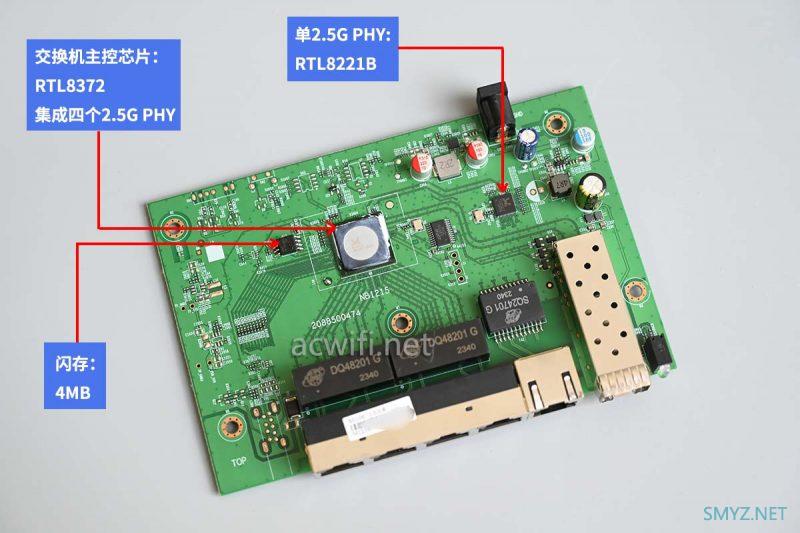

水星SE106的所有芯片汇总图如下：
5个2.5G网口+1个10G SFP+，自己根据需求选择吧，PDD价格清台160元左右（看你有怎样的优惠券了）。
