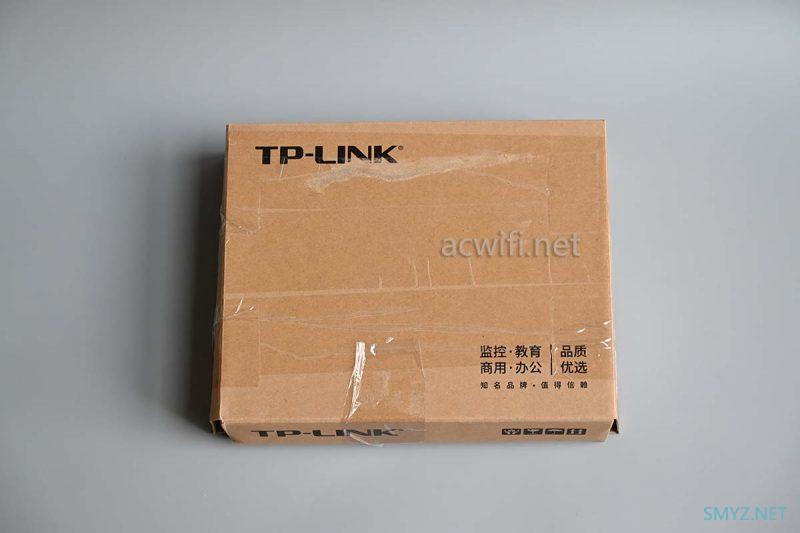

R5005P-AC的外包装：

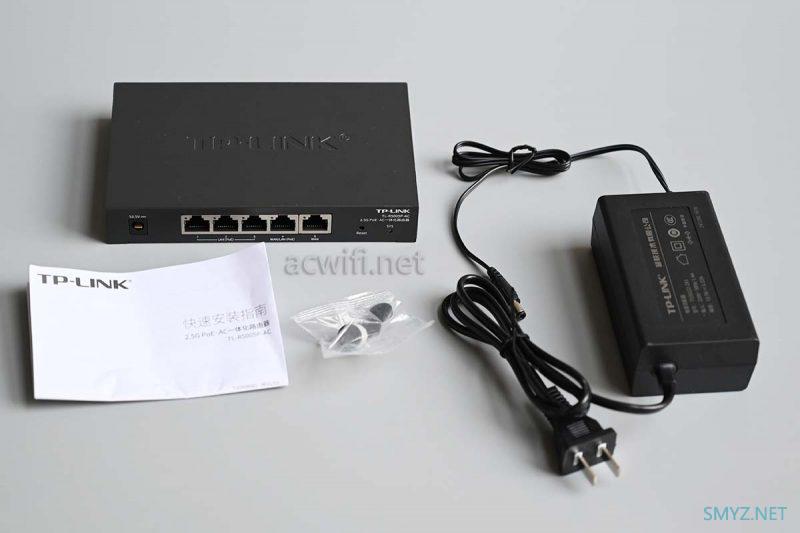

机身和配件 ：
R5005P-AC为啥型号后面不带E呢？因为带E的是另一个版本R5005PE-AC，差别在于这个PoE电源额定输出功率，即机身没差别，差别在电源。

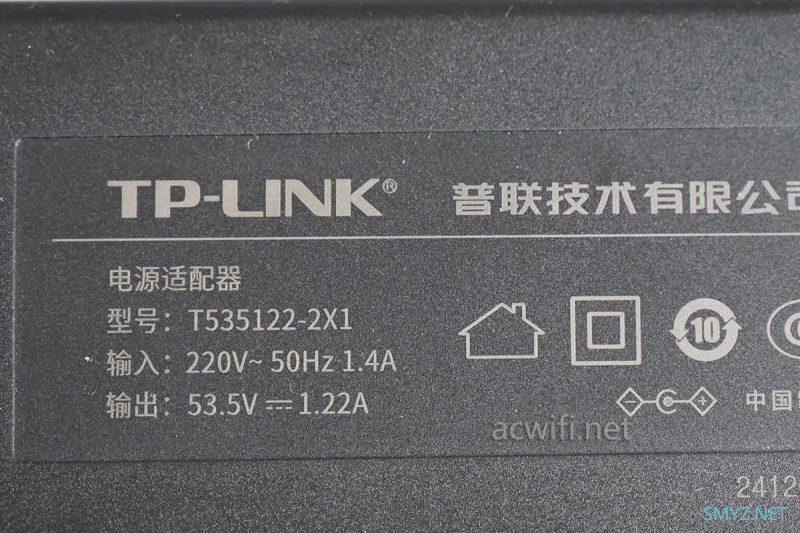

R5005P-AC的电源输出规格是56.5V/1.22A，POE总功率是50W。如果用它去接XAP6000GC或7HDAP13000TCS，AP只能半血运行。带四个BE5100的吸顶或面板AP是肯定没有问题的。
看了R5005PE-AC的电源参数，电源输出规格是53.5V/1.6A，整机最大PoE供电功率是75W。跟不带E的这台相比，多了25W PoE功率。如果差价小，比如20元以内，买R5005PE-AC。如果只是接四个BE5100就没必要用E的版本。
实测空口时的待机功率是3.1W，插一个2.5G口是功率4W，每多插一个2.5G口大约增加0.8W。

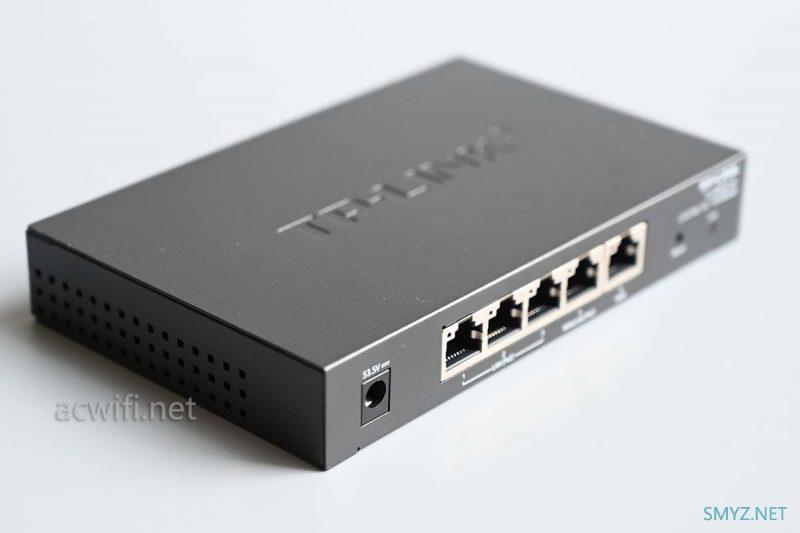

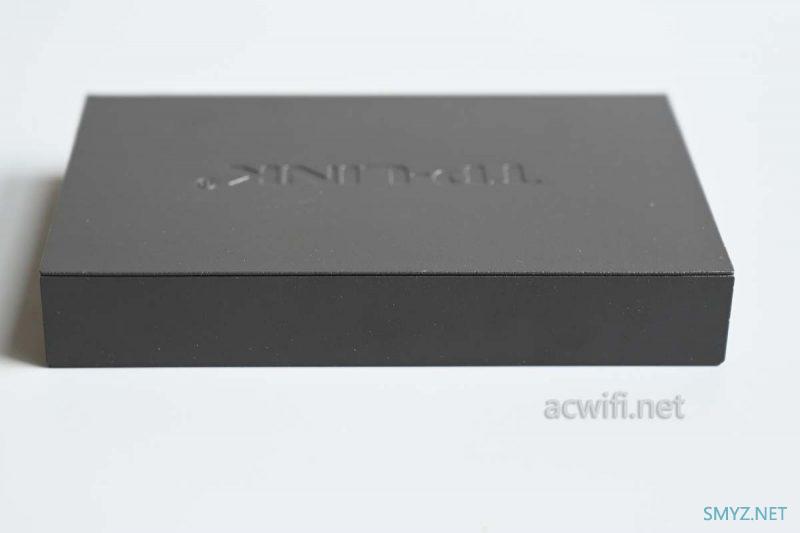

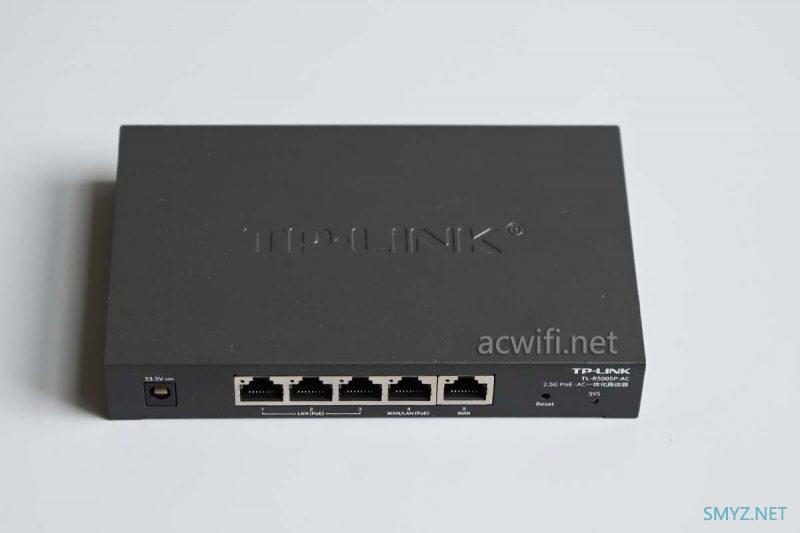

机身尺寸很小，16x10cm，厚2.5cm:
机身背面：
侧面有透气孔：

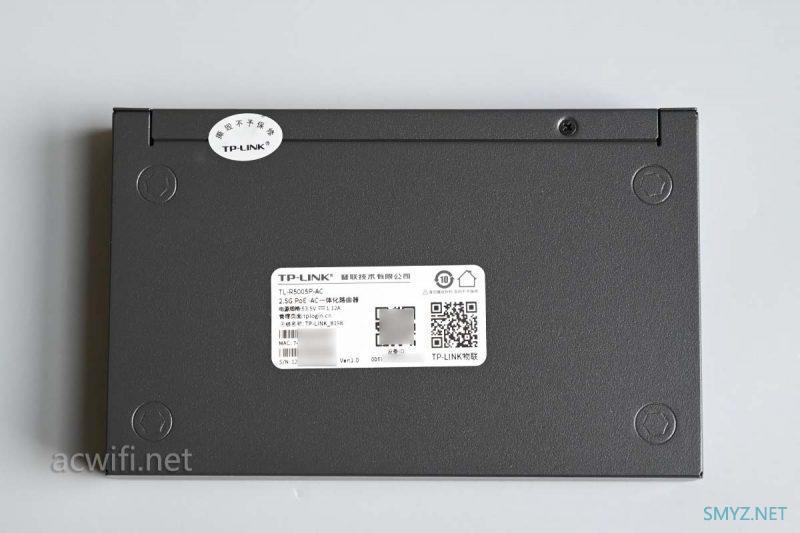

底面：

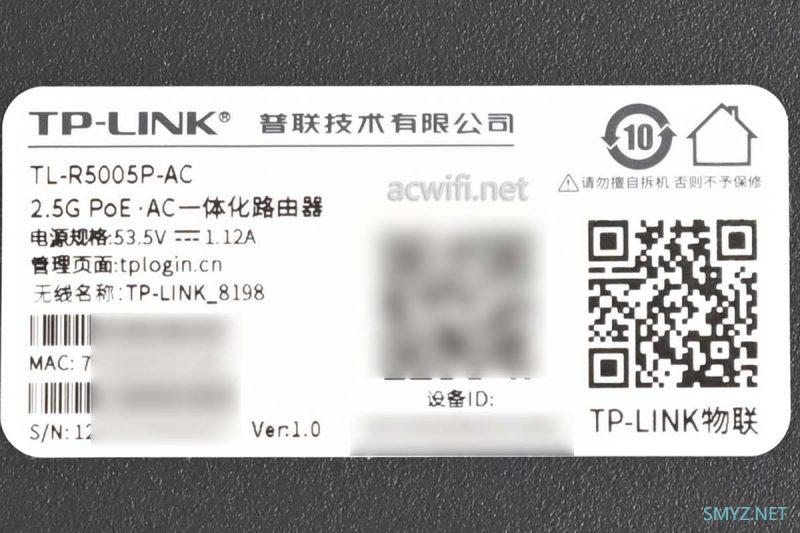

标签内容：
TL -R5005P-AC 2.5G PoE AC一体化路由器。

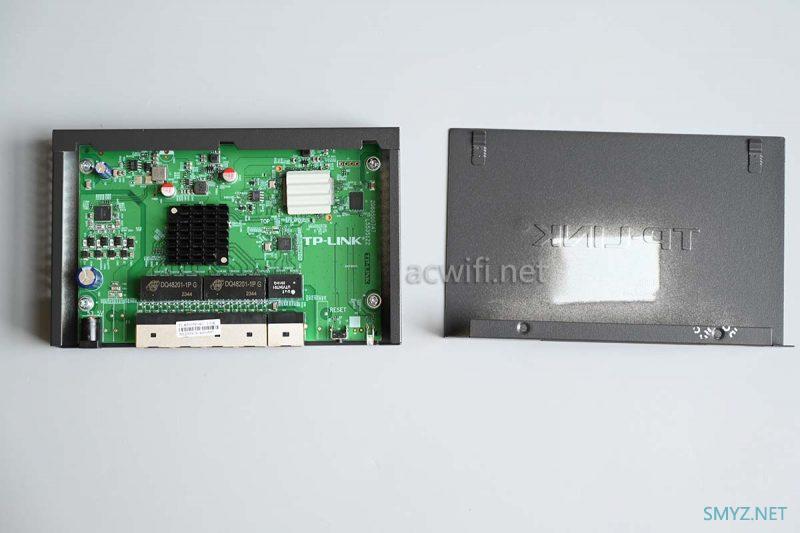

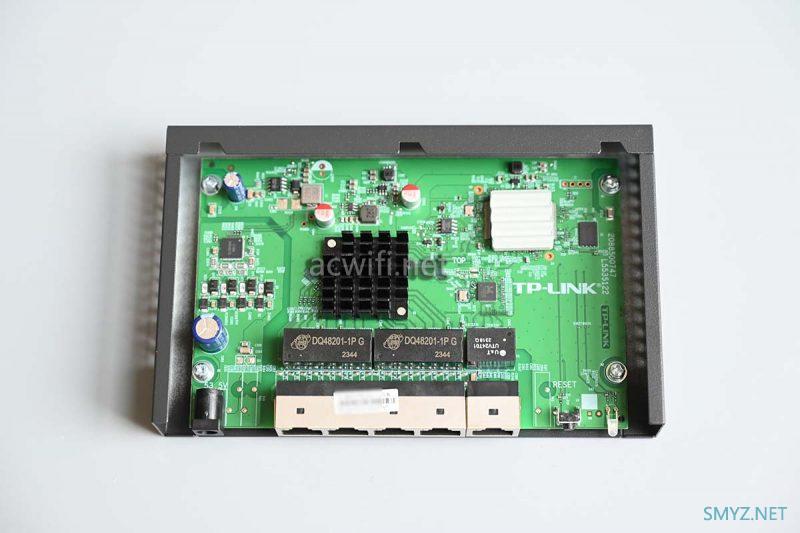

拆开铁外壳：

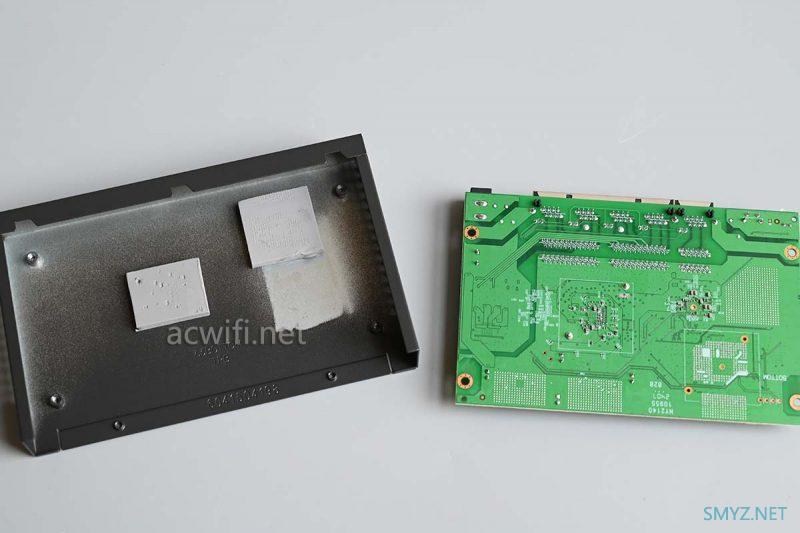

取出主板并翻转：

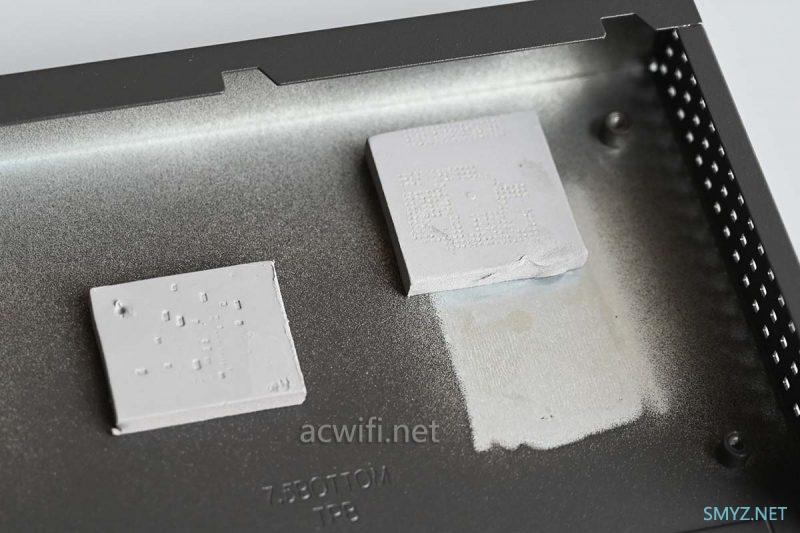

主板底部有2片厚厚的导热硅脂垫片：

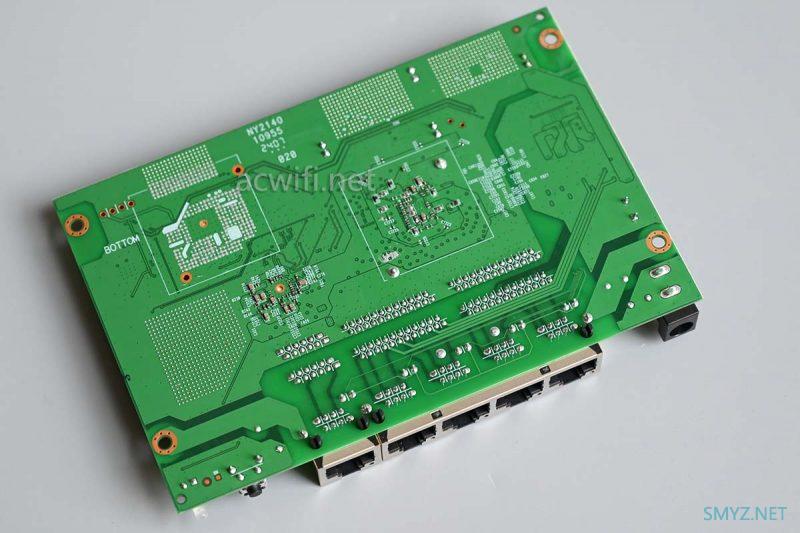

主板背面没有主要芯片：

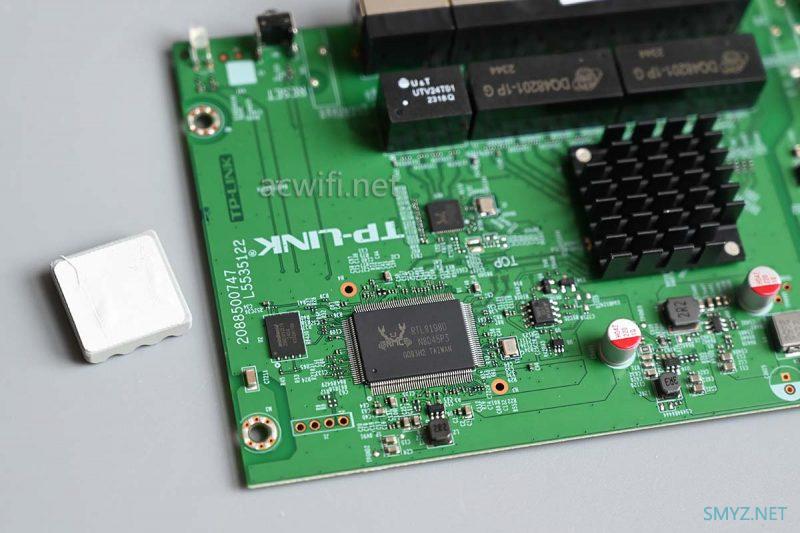

回到主板正面来，把碳化硅散热片拿走就能看见R500P-AC的CPU了：

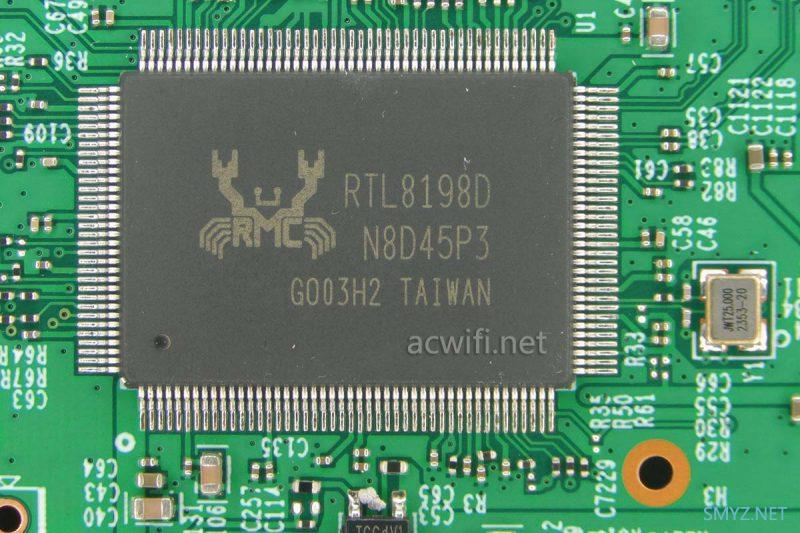

CPU型号是RTL8189D，以前常见于AX1500的无线路由器里面。双核900MHz，MIPS架构，28nm制程，集成四个千兆口，支持HSGMII。内存也集成在里面，但不知道内存容量是128MB还是256MB还是512MB。已知系统待机时的内存占用率是20%，屈指一算，应该是256MB内存。

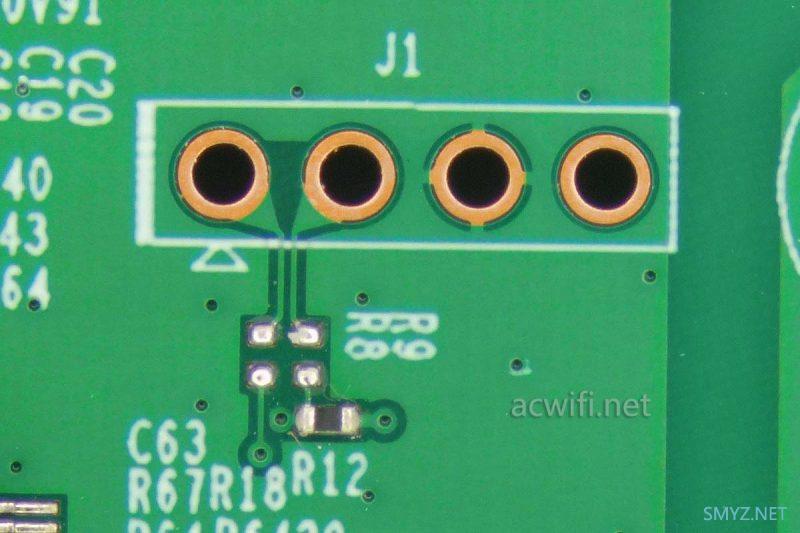

看不了TTL启动信息，原因看下图便知：

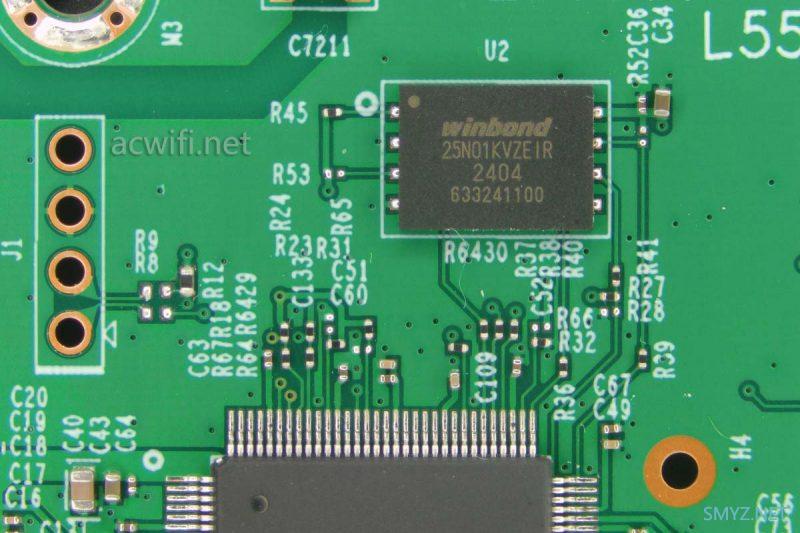

CPU旁边的内存芯片是W25N01KVZEIR，容量128MB：

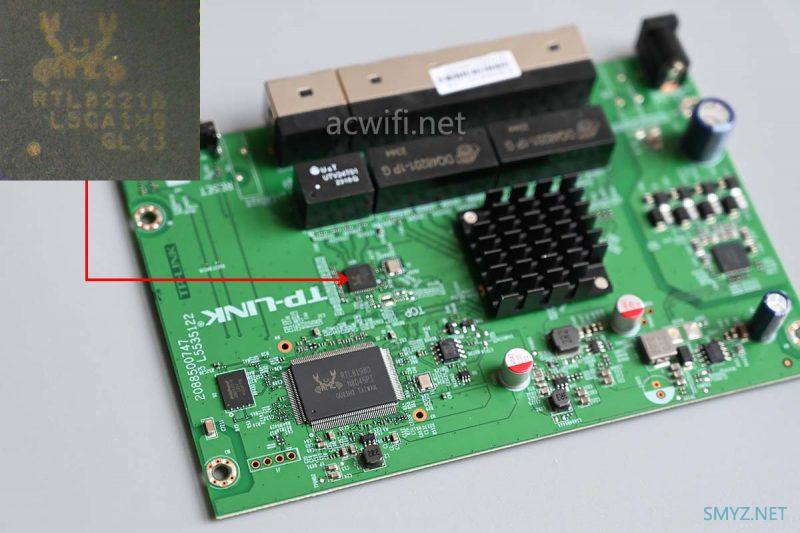

CPU连接着一颗2.5G PHY芯片：RTL8221B

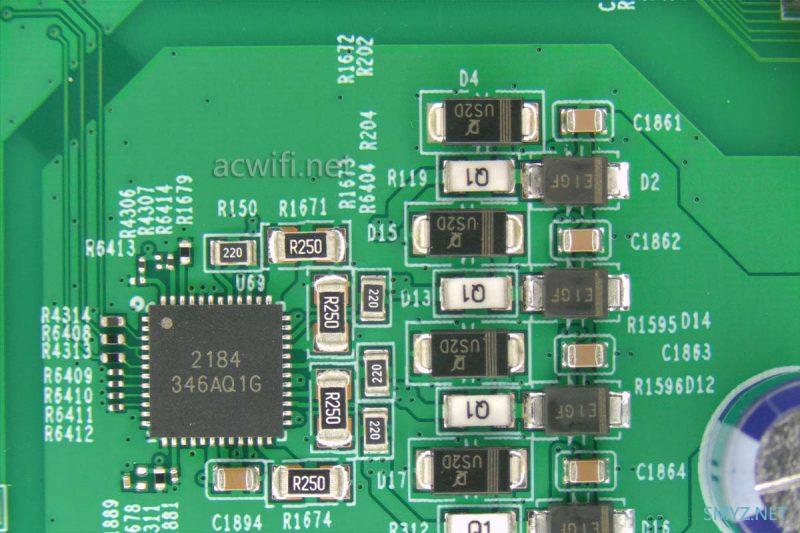

上图主板右边的以太网供电控制器（PSE）的型号是XS2184，支持四通道，每个端口最大功率30W。

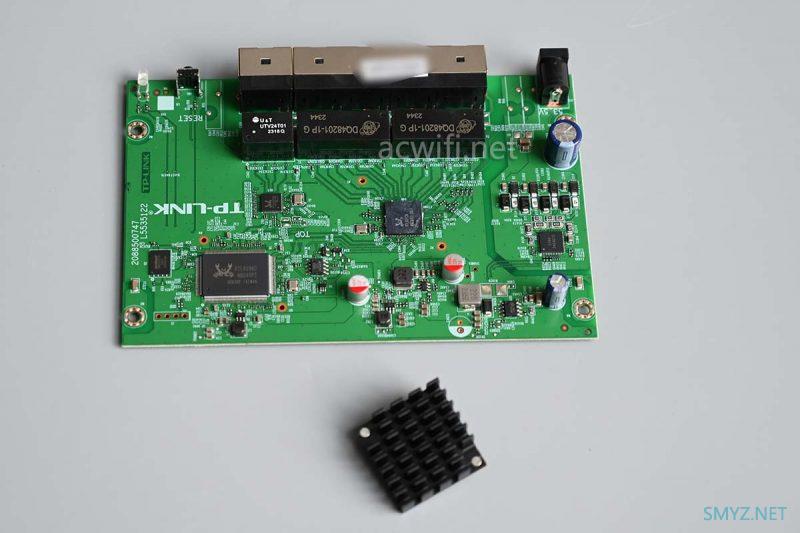

用吸锡器拆下散热器：

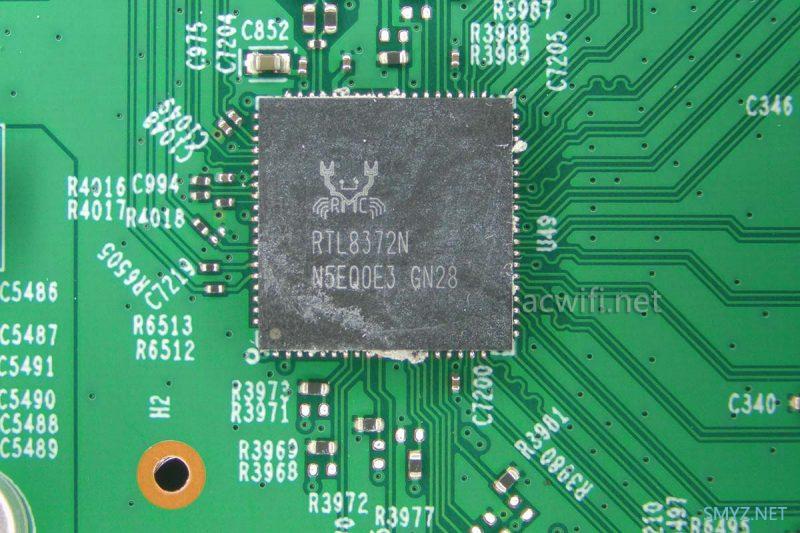

散热器下的是四口2.5G交换芯片，型号是RTL8372N：

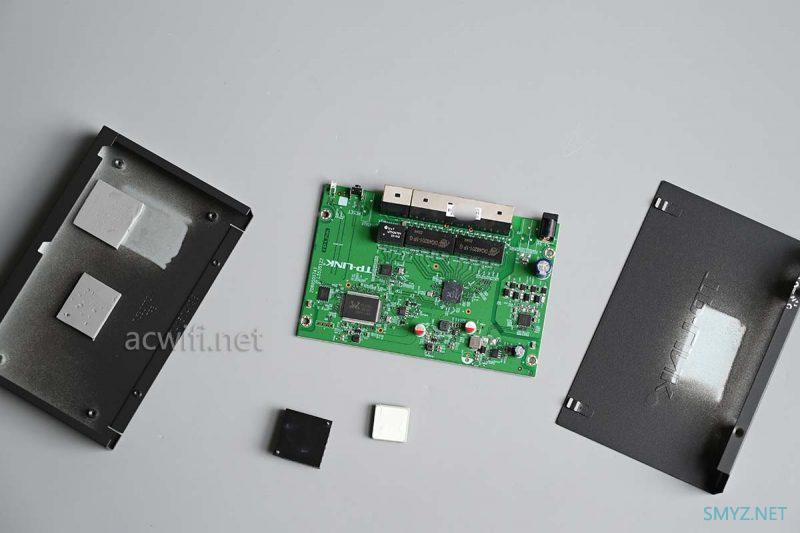

R5005P-AC拆完了：

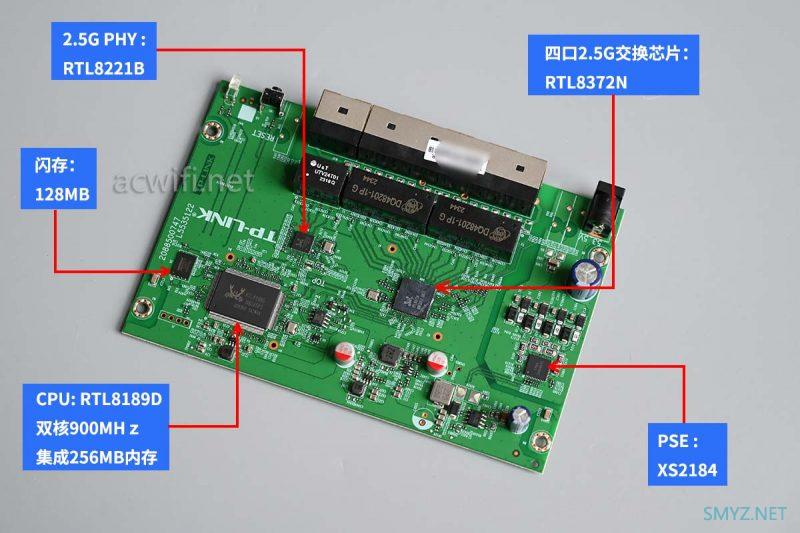

所有芯片型号如下图：

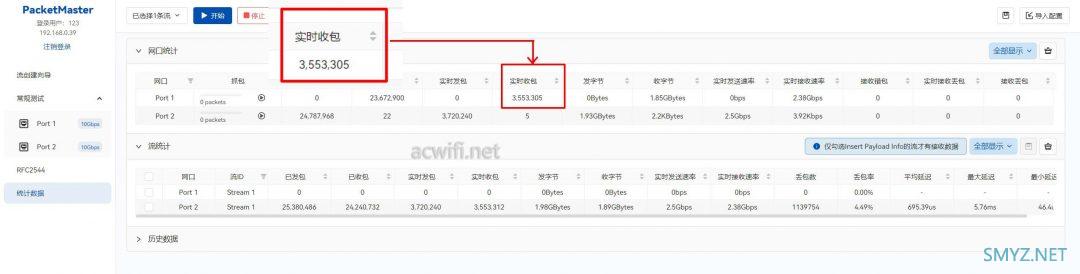

使用PackerMaster工具测试R5005P-AC的小包（64byte）转发率，测得的结果是3.553Mpps，差不多满了。

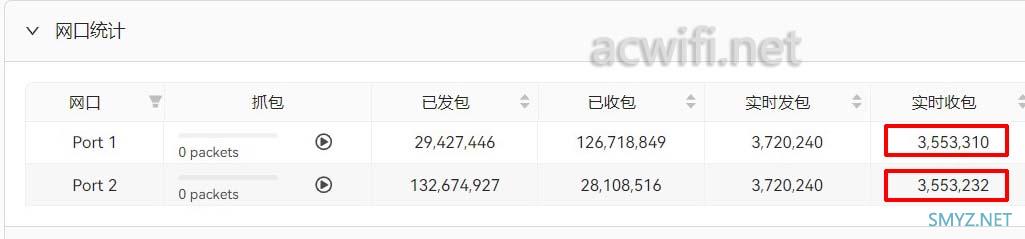

然后测一下双向转发，结果跟前面的一样，两个方向都能跑到3.553Mps：
硬件转发性能是没有问题的。

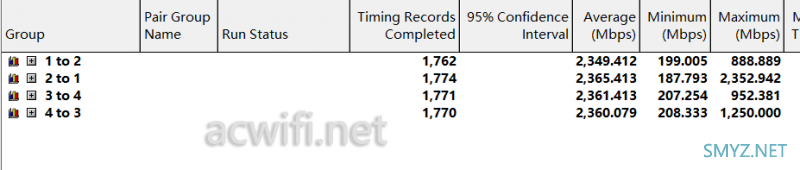

四个2.5G Lan同时双向打流，也没有瓶颈。各口各方向都达到了2.5G端口的上限。
如果关闭硬件加速，WAN to LAN只有不以400Mbps。

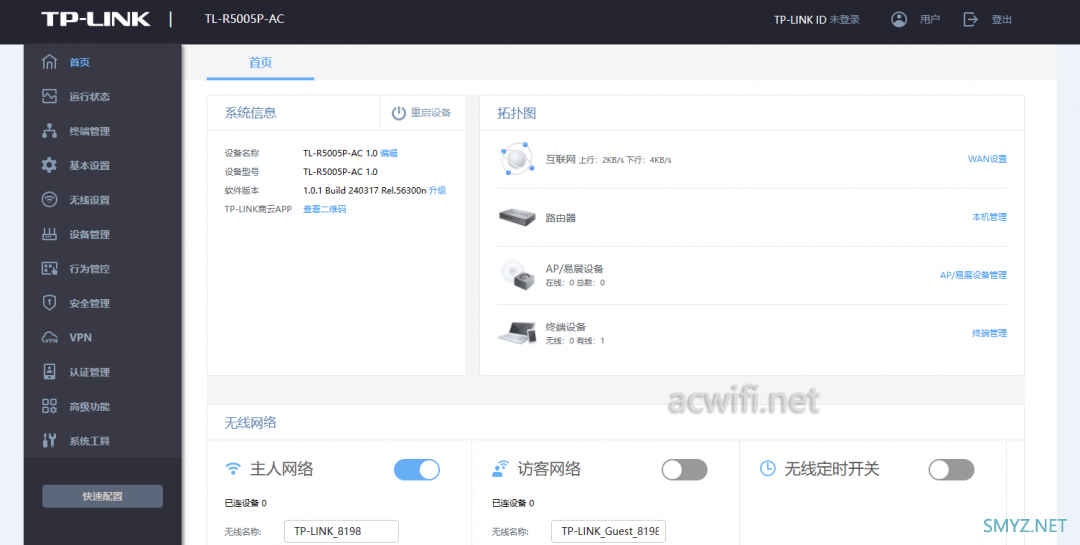

系统界面：

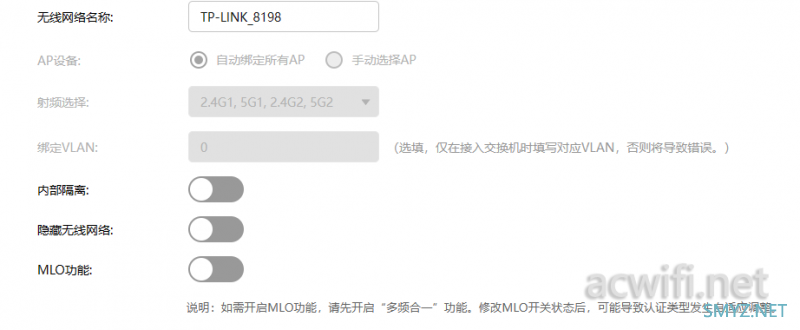

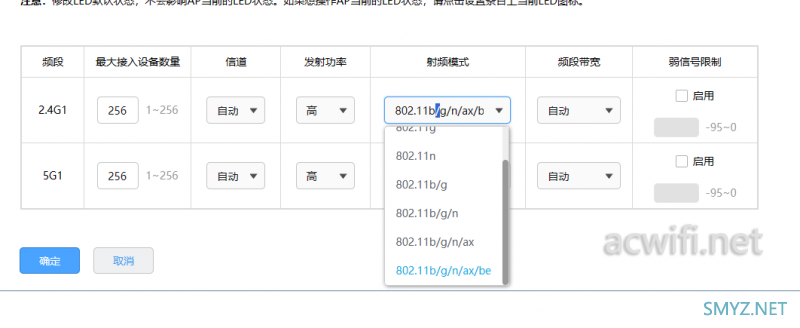

支持双WAN，支持IPTV设置。支持控制Wi-Fi 7 属性和MLO：
R5005P-AC 370元的价格，拥有五个2.5G网口，其中四个2.5G PoE供电，也能控制新出的AP和无线路由器。性价比是不错。
