收了一台坏的TPLINK TL-AC300控制器，卖家说没拆没修，好吧买回来拆机正好，反正不贵就一百多块钱，万一误打误撞修好了呢。故障现象：接通电源PWR灯高，SYS灯不停地闪烁，插网口没有任何反应，网口灯不亮，电脑网卡没任何反应，按住复位键RESET键没任何反应。测了里面的电源输出口，有12V电压输出，上电后的功率是4.7W。我买之前心想着要是电源坏了就赚了。
有知道是哪里出的问题不？

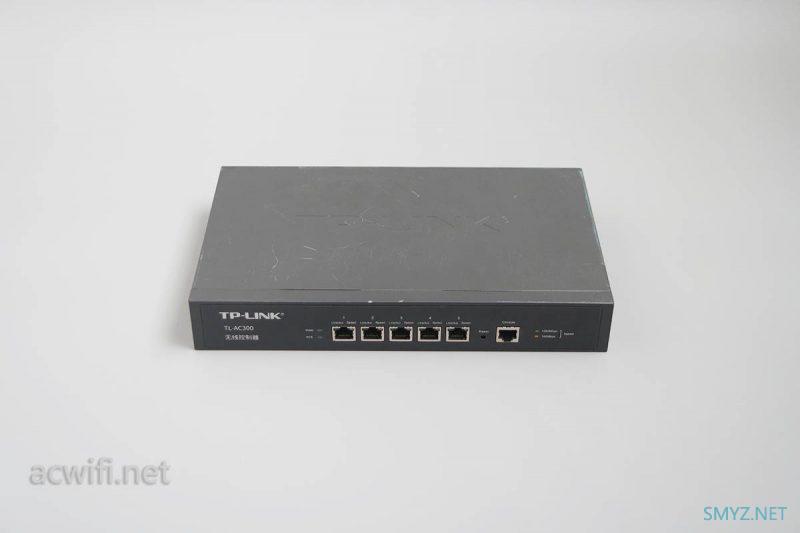

铁壳呀，拿在物里很沉，感觉里面一定是有好东西或有好多精密的电子元件。

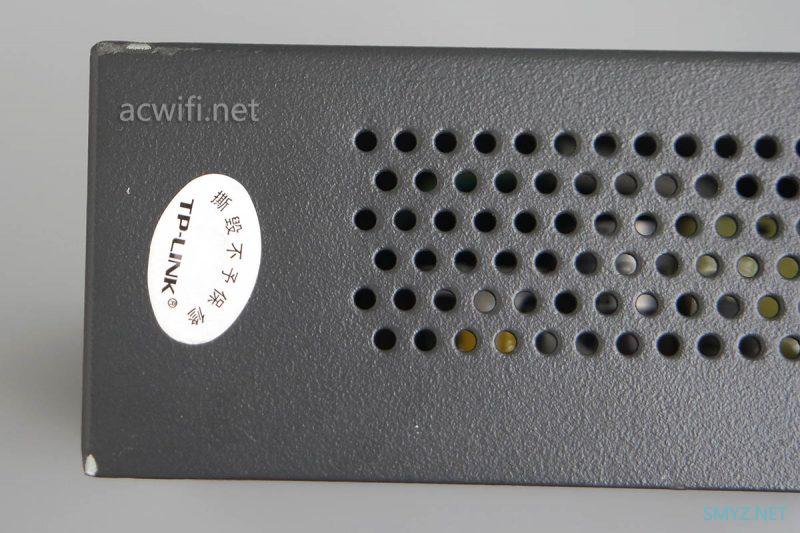

保修标签是好的：

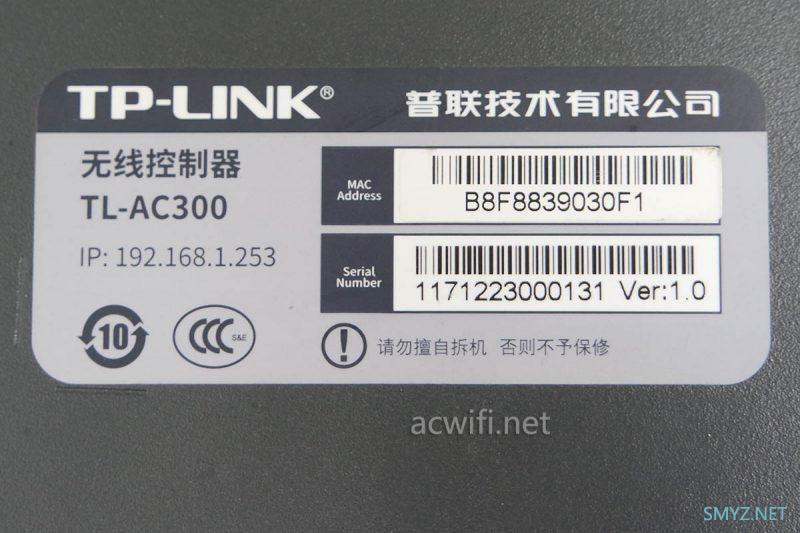

然后是铭牌，这是TL-AC300 V1.0版本

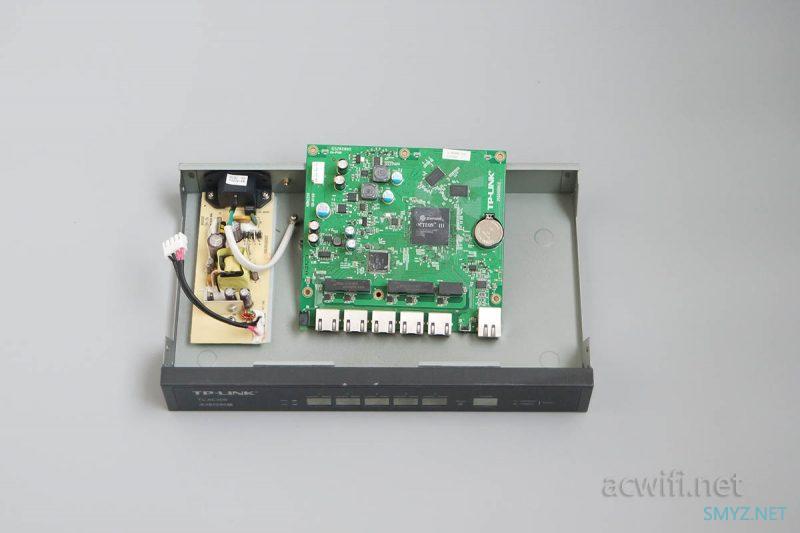

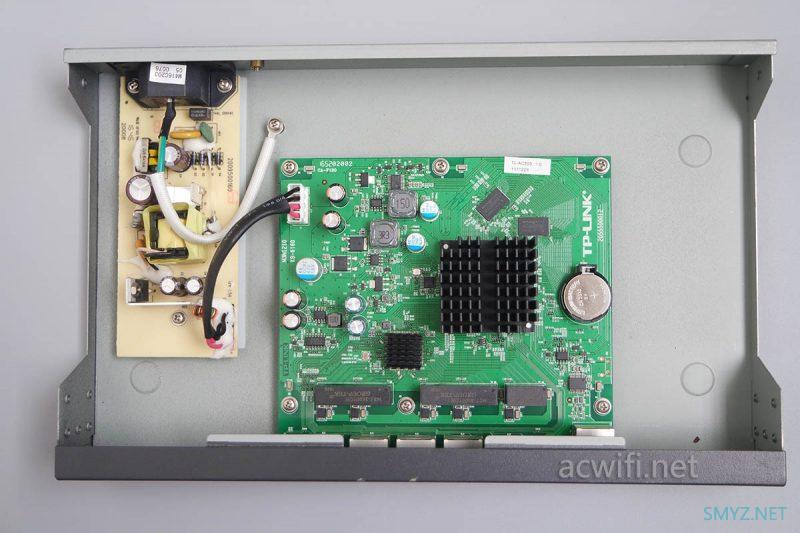

打开铁壳上盖：
里面好简约呀，外表吓唬人呀！看见交换机和CPU上也有散热片，CPU好大一版，如果是MTK或RTL芯片不会这么大呀，但是CPU上的散热器就像腾达AC10那样有2个针脚焊死在主板上的，不容易取下来。

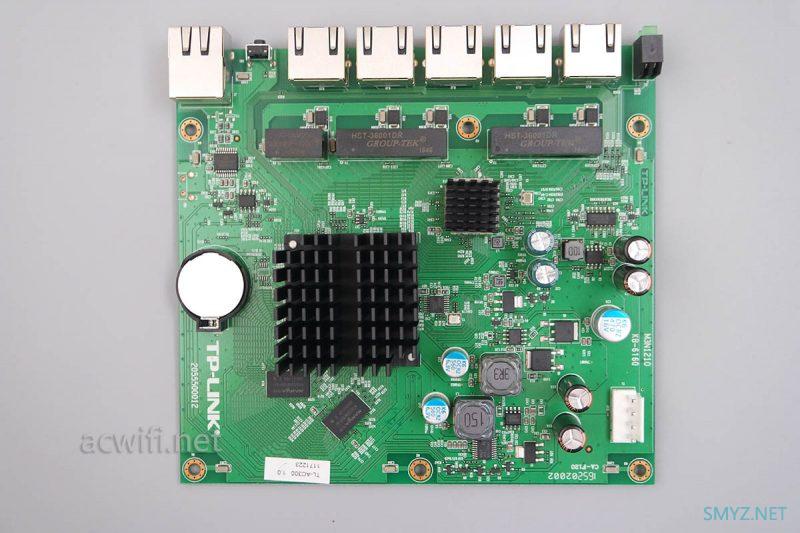

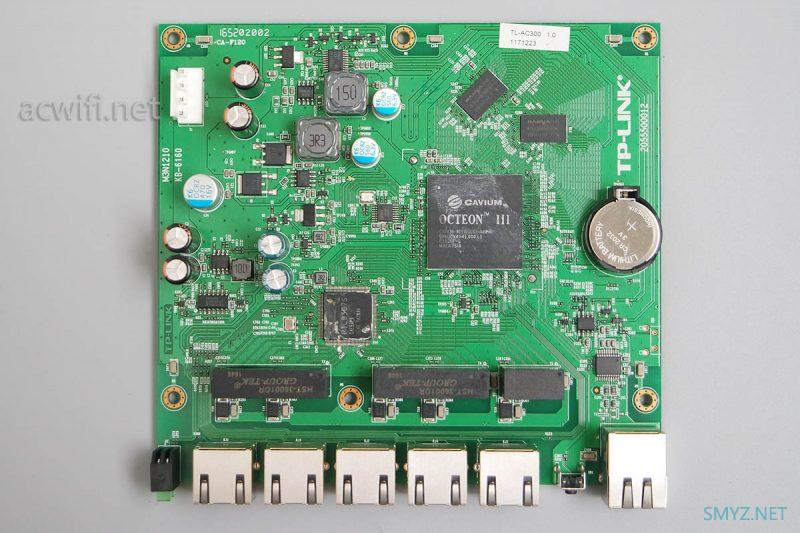

主板正面：

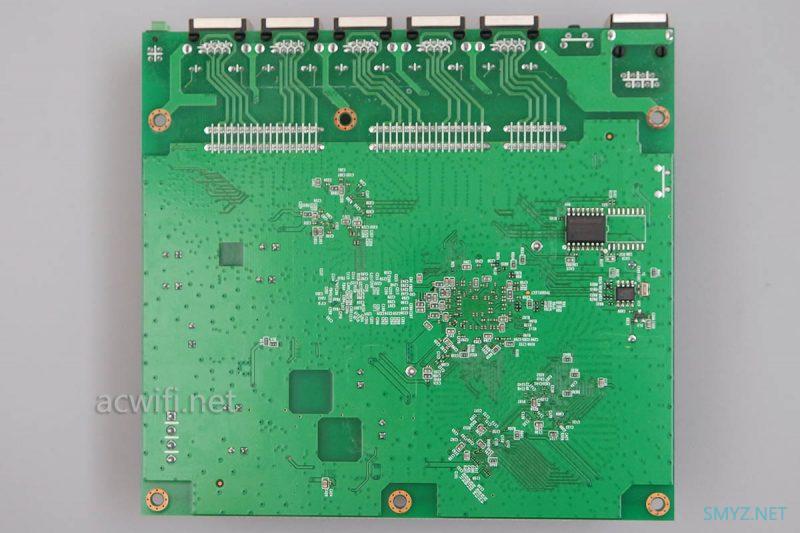

主板背面：

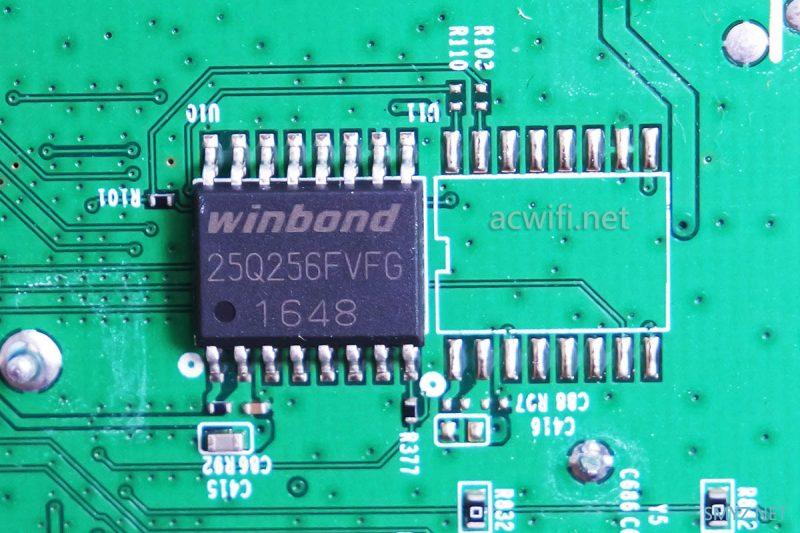

闪存在后面呀，而且有2个位置，一个位置空着的。放大看看是什么玩意：
闪存型号是W25Q256FVFG，容量32MB。.
哇TP-LINK居然用32MB的闪存！

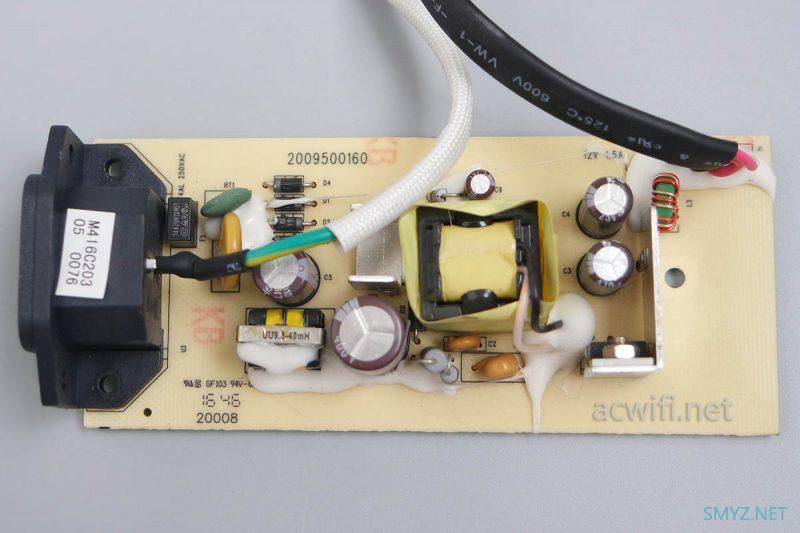

电源板：
我觉得电源简陋了一点，很有山寨的味道。会不会是电源质量太差而导致了坏机？？？
接着花了好大精力和时间后才取下来的2个散热器，CPU上的散热器我用了电铬铁，如果这TL-AC300控制器是正常使用的话，我还不值得拆呢，我怕会CPU弄成虚焊。

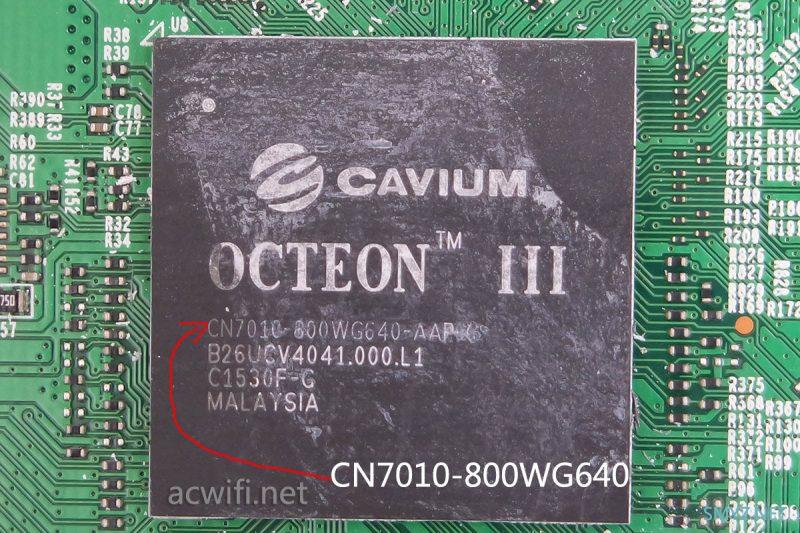

好大一颗CPU，是吧。放大看看：
AC300的CPU型号是OCTEON III CN7010-800WG640，是CAVIUM公司的，但后来被Marvell收购了。频率应该是800MHz， MIPS 64位处理器，是不是三核的呢？
我第一次看见这种CPU。

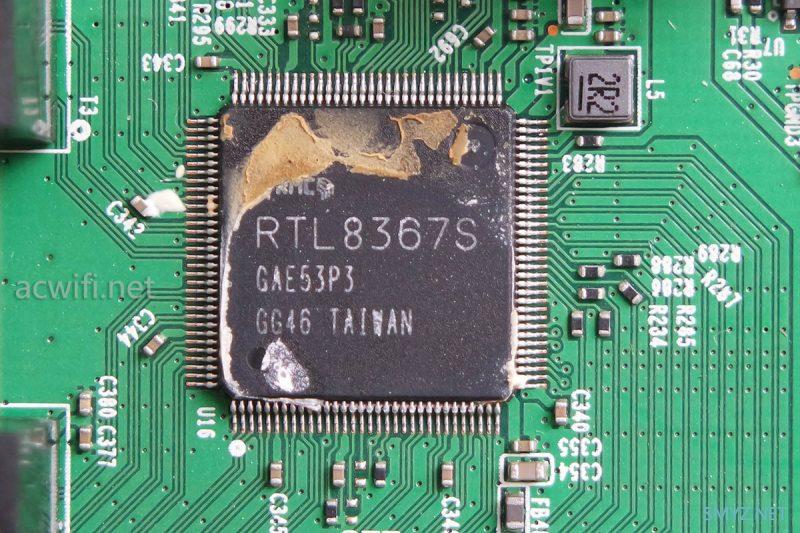

另一个细小的是千兆交换芯片RTL8367S。

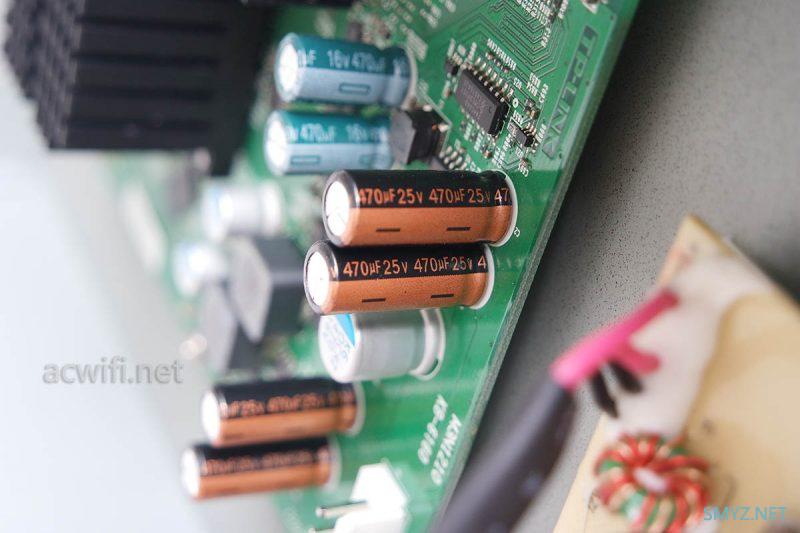

供电口附近的4颗25V 470微发电容。
最后忘了内存。。。

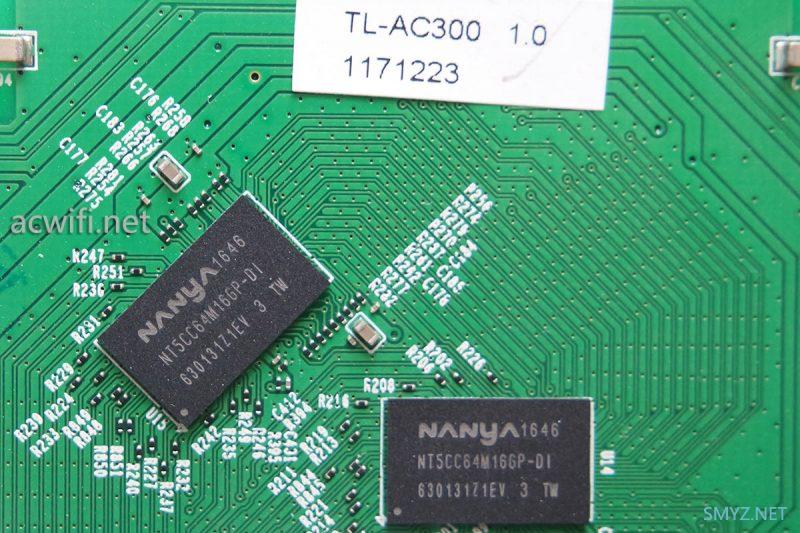

内存有两颗：南亚NT5CC64M16GP-DI，单片容量128MB，两颗就组成了256MB容量，DDR3。

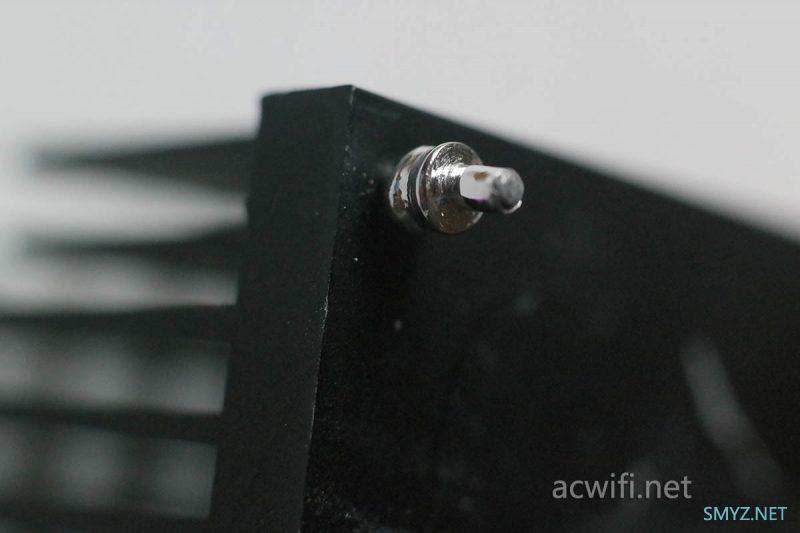

CPU散热器上的针脚：
后来我把2个脚剪掉，然后涂上导热硅脂，并在芯片周围涂点AB胶固定了。
如果往后我测试AC100控制器漫游效果好的话，就不再买AC300来测试了，AC300实在太贵啦，而千兆口对于一台AC控制器来说没什么作用。这台坏的AC300有人想买不？
