今天在阴雨天中对 摩路由M2进行了拆机。它的无线总速率是AC1700M：2.4G 800Mbps和5G 867Mbps，奇怪的配置吧？所以很好奇用了啥芯片。

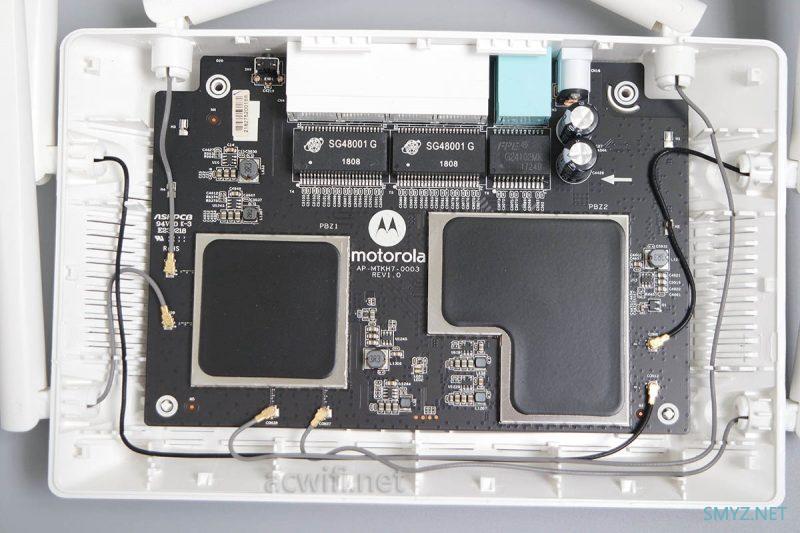

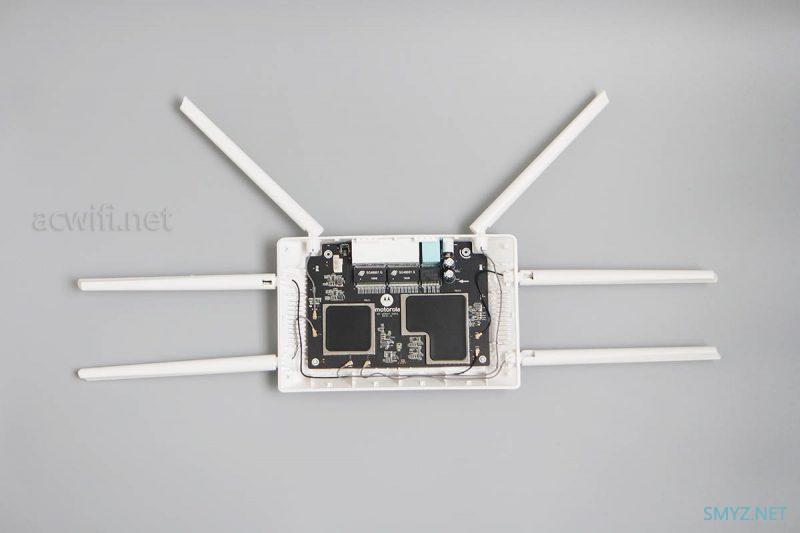

摩托罗拉 M2主板正面，一共6根天线，左边灰色是4根2.4G，右边2根黑色是5G。

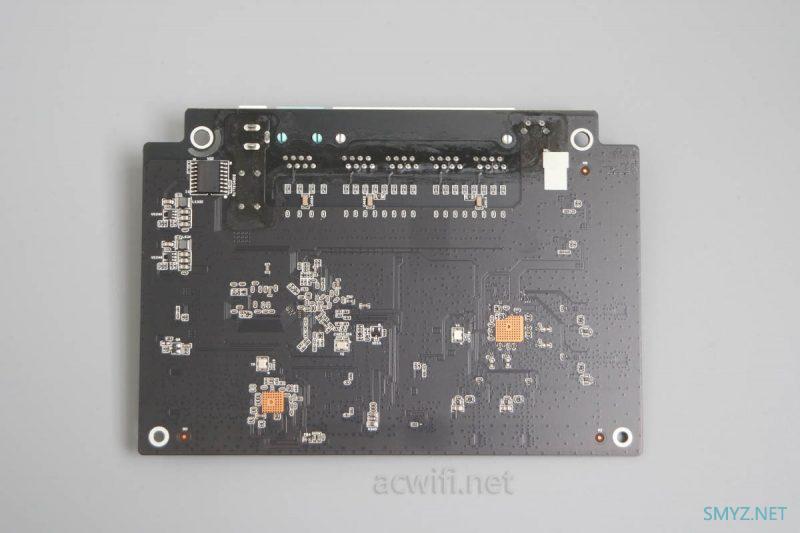

抽出主板，看看主板背面：

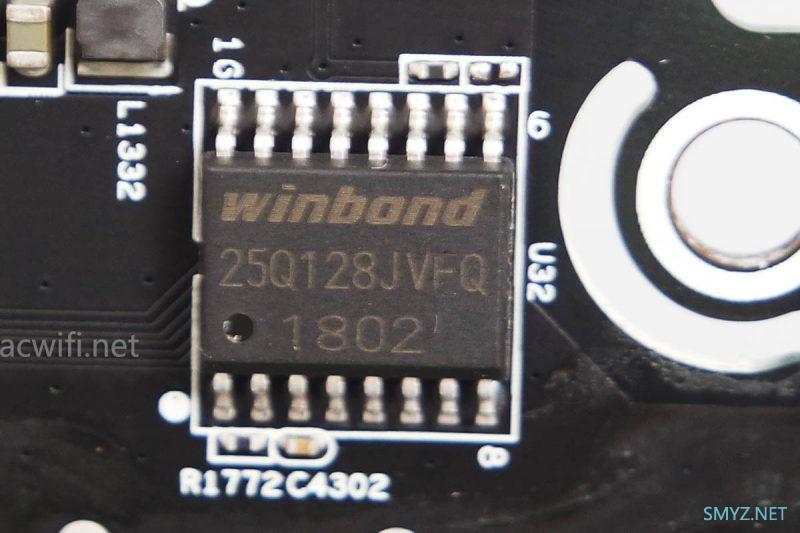

背面有一颗闪存，型号是：w25Q128JVFQ，16MB容量。

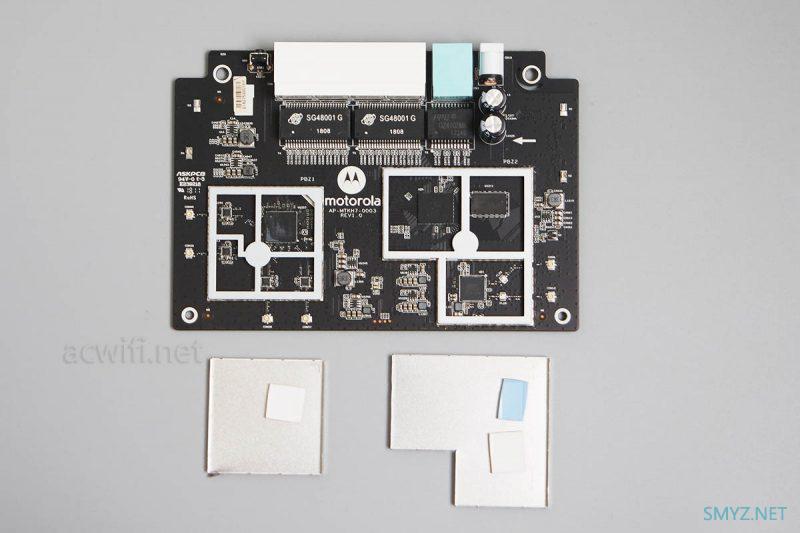

掀开2个屏蔽罩：
芯片上的字迹很浅，看不清，以前用婴儿爽身粉可以让字迹显现，但用光了，就找来了白色的导热硅脂，效果还更好，就是显得周围脏一点。

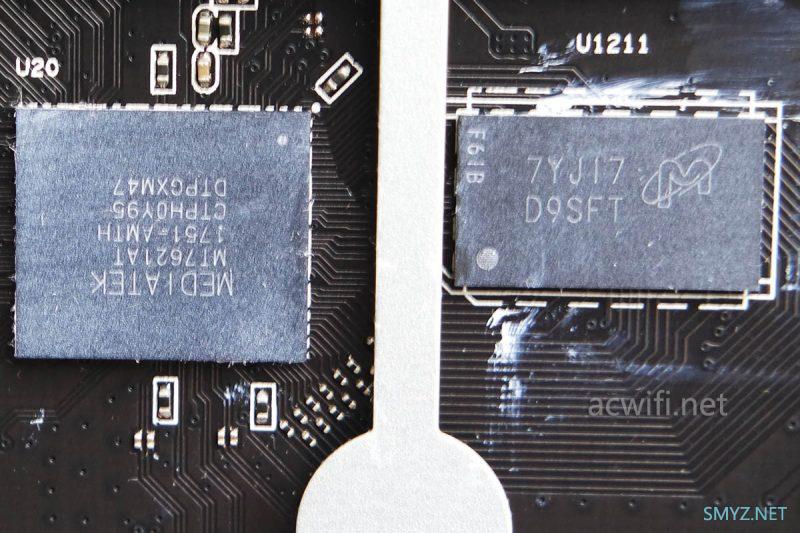

CPU和支行内存芯片如下：
CPU是MT7621AT，双核880Mhz，内存芯片，看LOGO就是镁光的颗粒，用第二行D9SFT去它的官网上查询FBGA code码，得知完整的型号是MT41K64M16TW-107:J，容量128MB（64M x 16），DDR3。

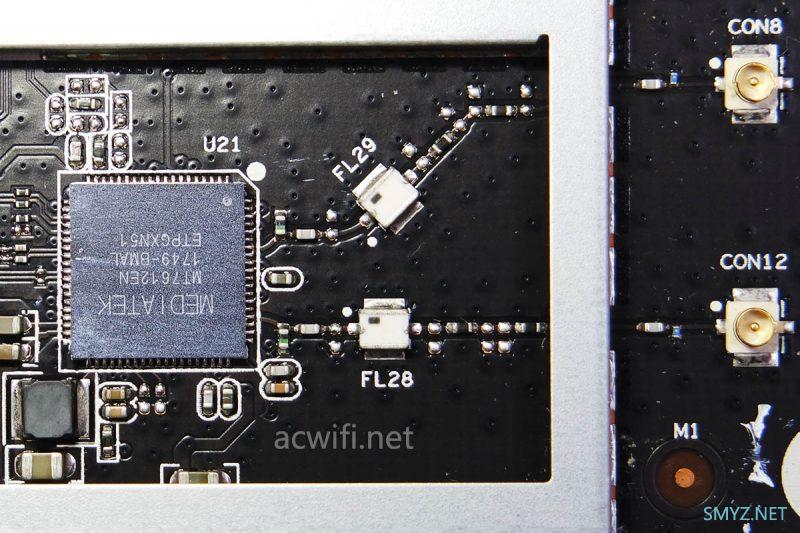

5G芯片是MT7612EN，但没有外置独立的功放芯片。FL28和FL29是滤波器。如果是面向全球市场的产品，有些国家对谐波杂散信号有严格要求，例如美国，如果超标的话，会被重重的罚款。

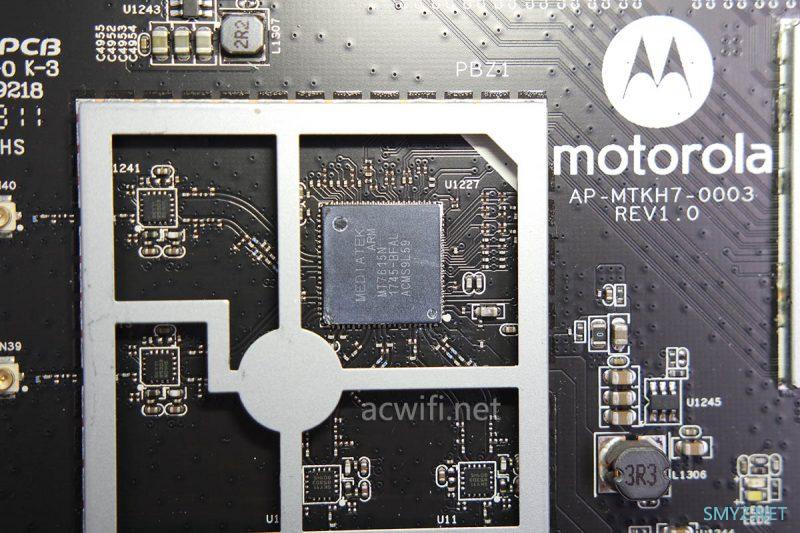

然后就是2.4G无线芯片，型号是MT7615Ｎ，而且四路信号都有外置独立功放芯片。

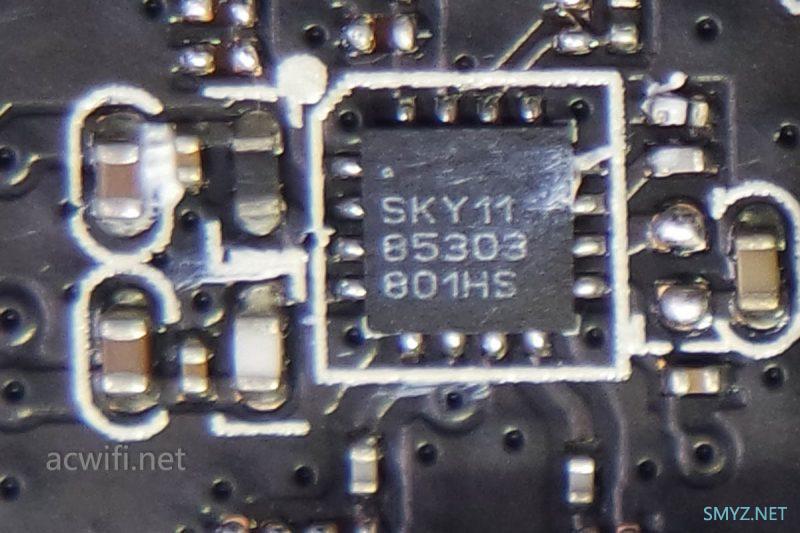

2.4G功放芯片型号是：SKY85303-11，集成了PA和LNA。
The SKY85303-11 is a complete 802.11b/g/n WLAN RF Front-End Module (FEM) with a Bluetooth port.
The device provides all the functionality of a fully matched Power Amplifier (PA),power detector,
harmonic filter,Low-Noise Amplifier (LNA),and Single-Pole,Triple-Throw (SP3T) switch.
Transmit gain: 26 dB
Receive gain: 14 dB
Output power: +18 dBm @ 1.8% EVM,MCS8,HT20. ? Output power: +19 dBm @ 3% EVM,MCS7,HT20
Direct connection to battery with 3.6 V nominal supply
Small,QFN (16-pin,2.5 x 2.5 mm) package (MSL1,260 °C per JEDEC J-STD-020)
上面倒数第三行表示在64-QAM@20M频宽时，输出功率19dBm=80mw，但主控芯片是MT7615N，功率可以超过这个数值，许多使用MT7615N的无线路由器，即使没有使用外置功放芯片信号质量也是不错的，例如小米路由器pro，TP-LINK和水星的AC2600M系列路由器。
在MTK无线芯片中，我对MT7615N比较有好感。

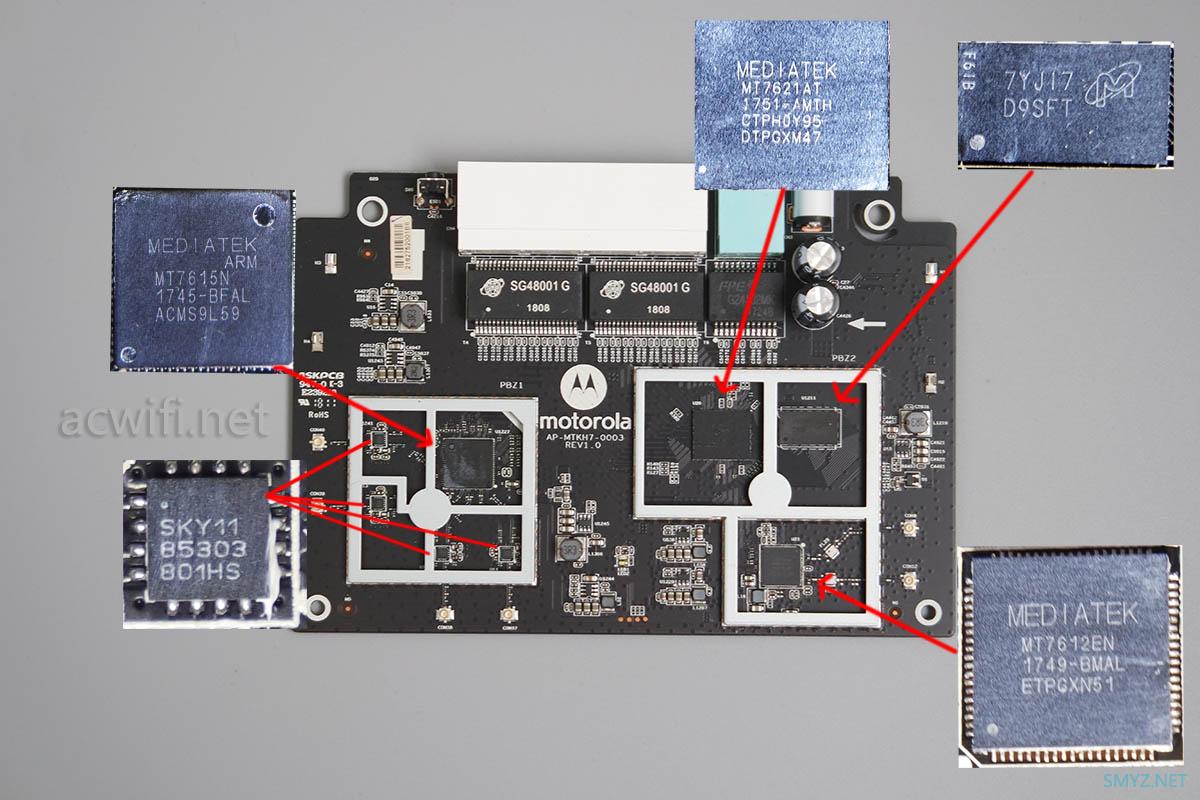

来个主板芯片总图展示：
相对于TP-LINK和水星那些光秃秃的路由器主板，这款摩路由M2算是做工和用料都比较好了。这款无线路由器的2.4G，无线质量估计表现不错，过两天测试看看。
如上描述如有错误的，欢迎指正！
