新华三（H3C）Magic NX15路由器拆机和评测

一、拆机

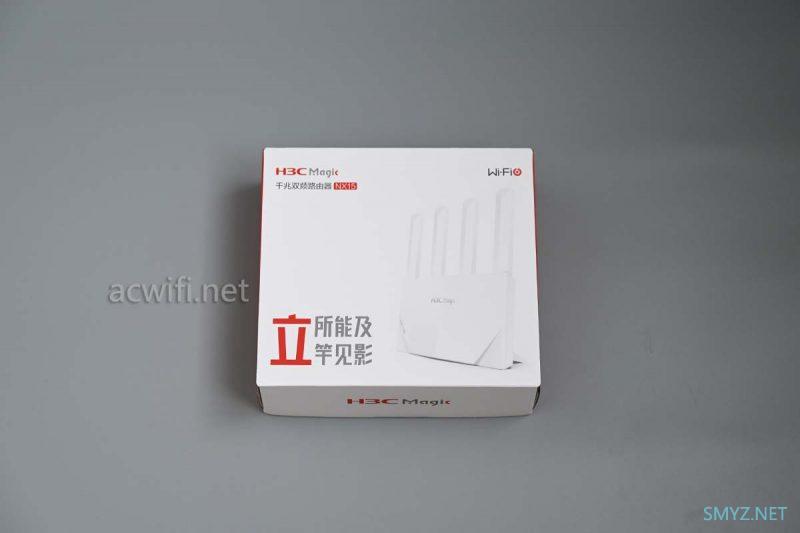

H3C Magic NX15（以下简称H3C NX15），看型号就知道是AX1500，先拆机看看是什么配置。外包装：

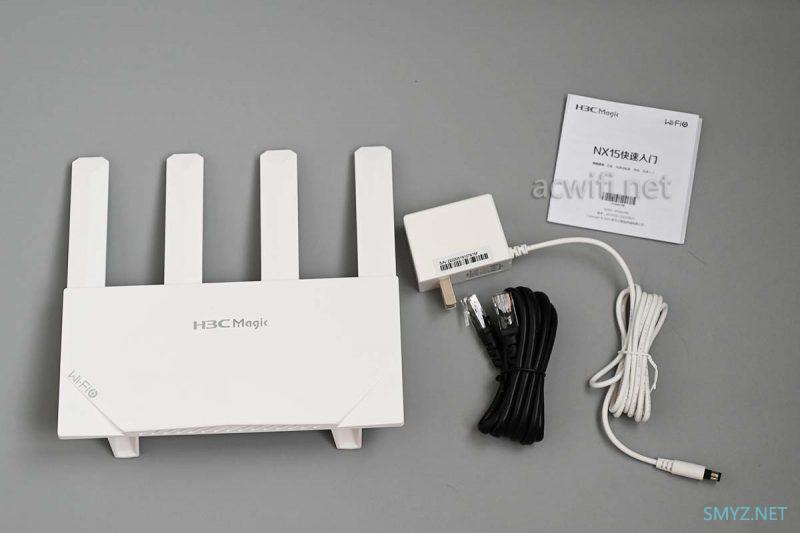

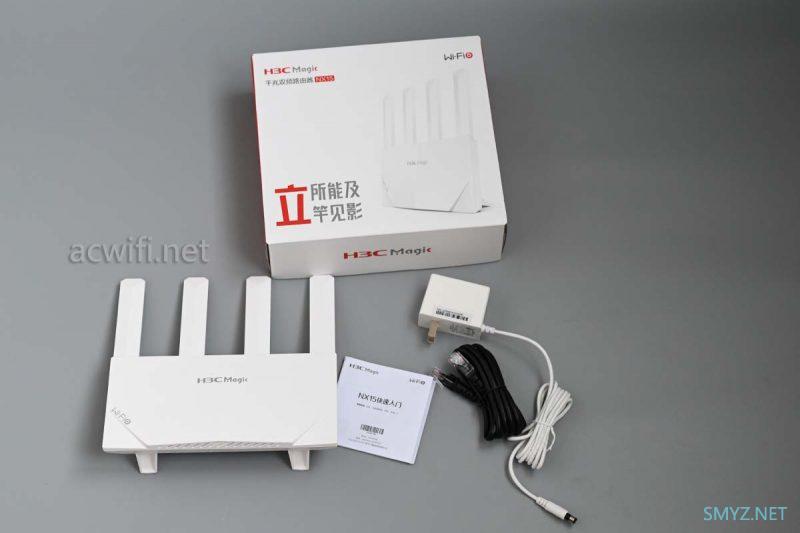

取出机身和配件：

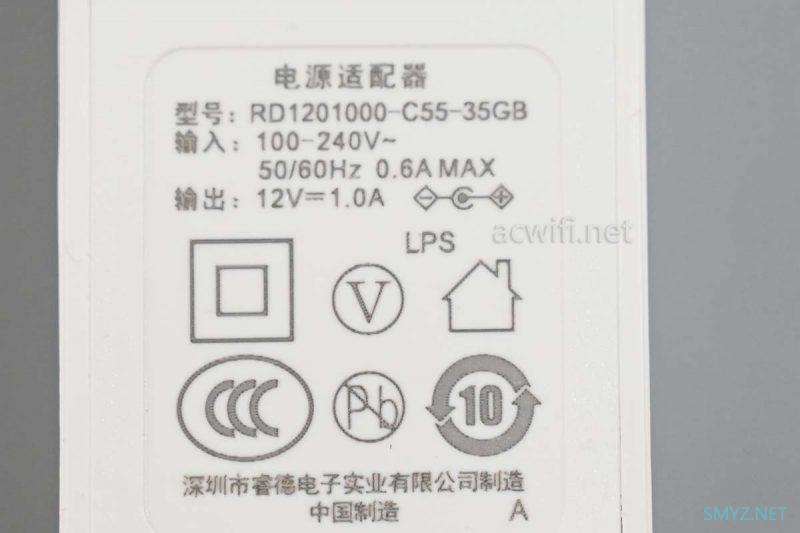

电源输出规格是12V/1A，实测联网后的待机功率是2.9W。功耗真低呀！

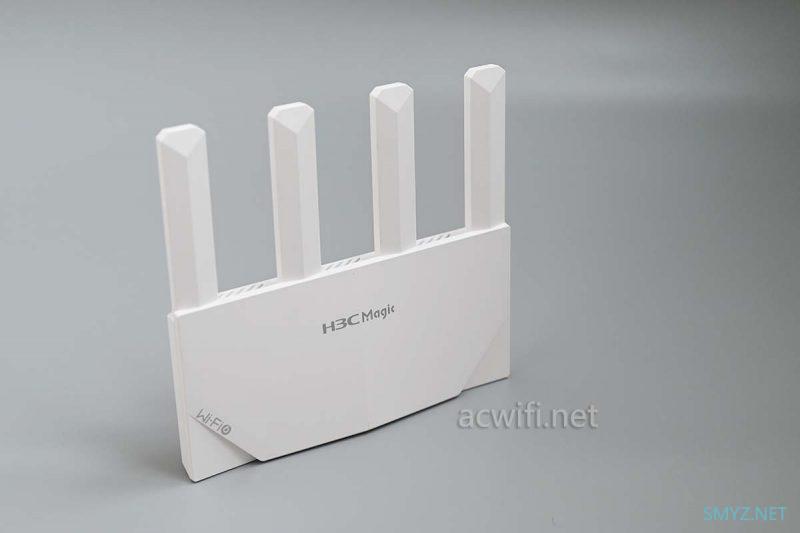

天线是不可以折叠，固定形态：

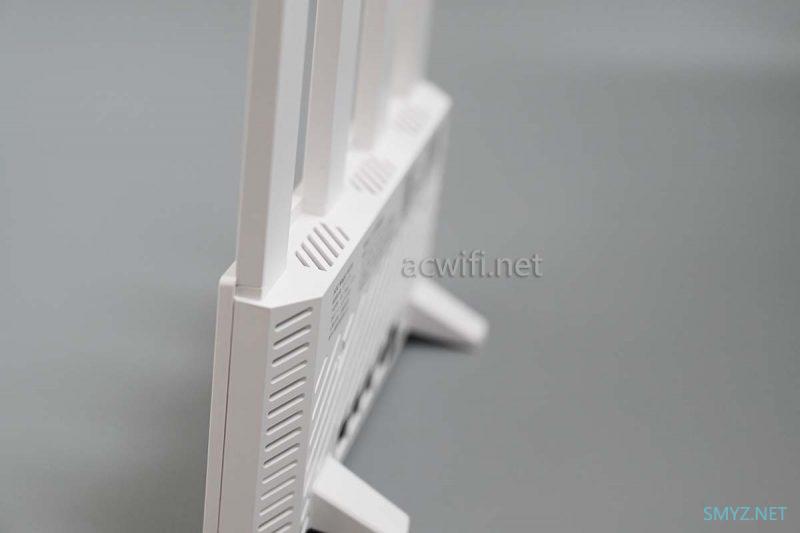

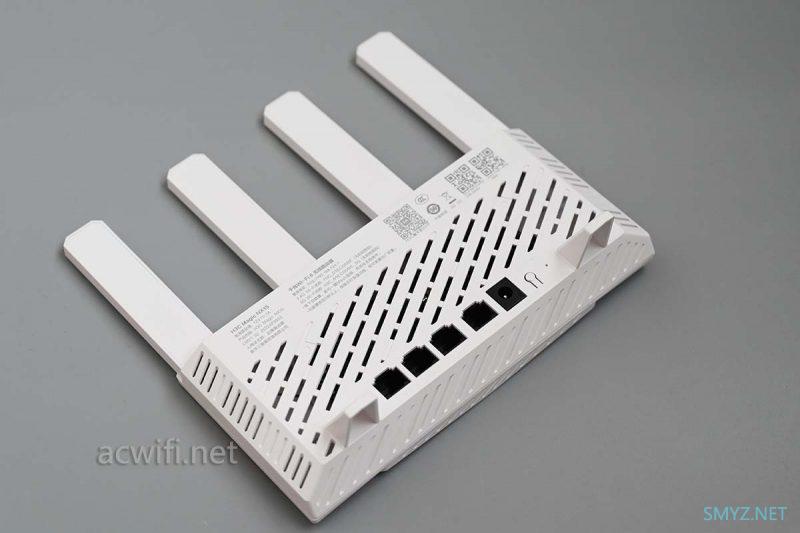

背面好多散热孔：

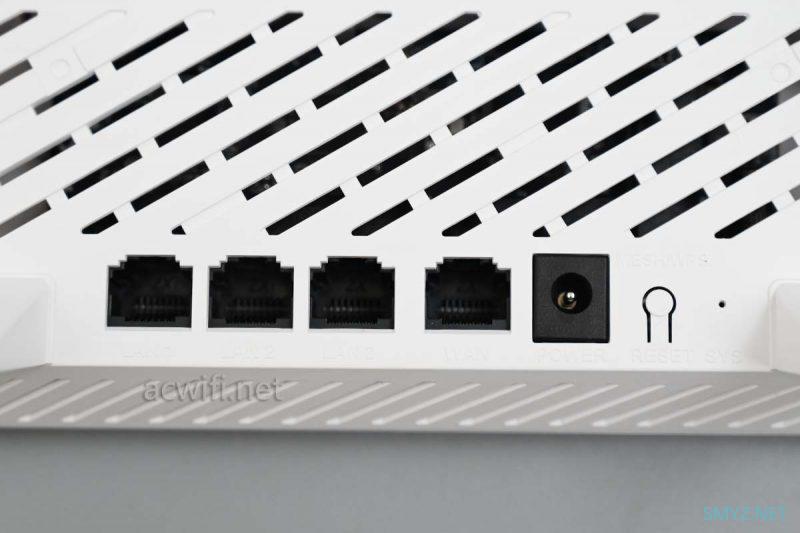

四个千兆网口，WAN口在电源插头旁边，只是WAN口没有用醒目的颜色做标记。

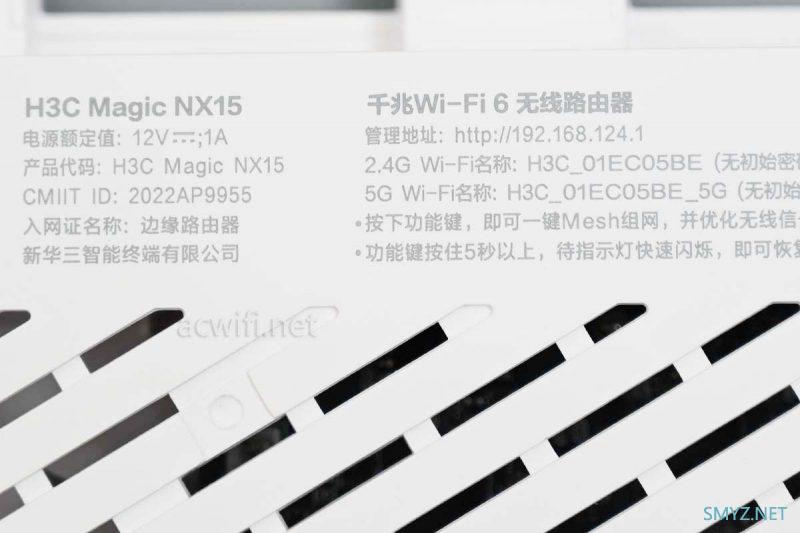

产品代号：H3C Magic NX15

机身没有一颗螺丝，沿着缝直接撬开就可以了。

天线外壳也一分为二，不好撬开。但在我这里不分难开与不难开，只有“撬开了”一个结果。话音刚落，就撬开了H3C NX15：

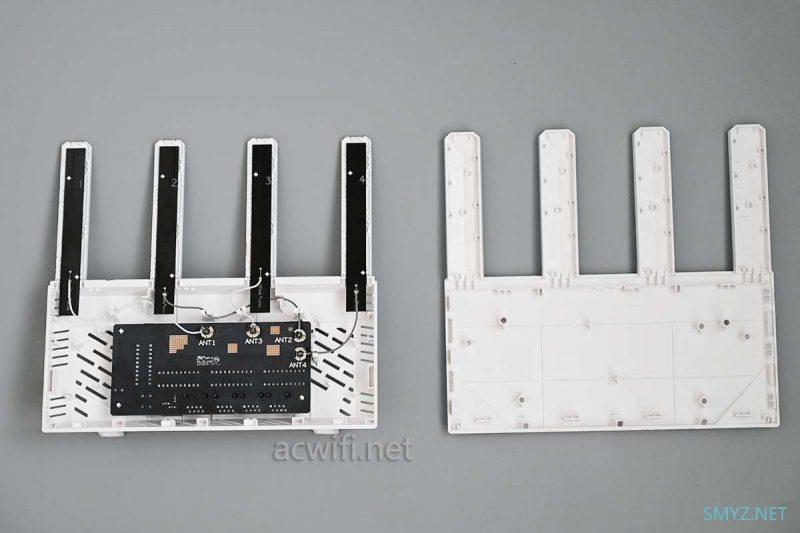

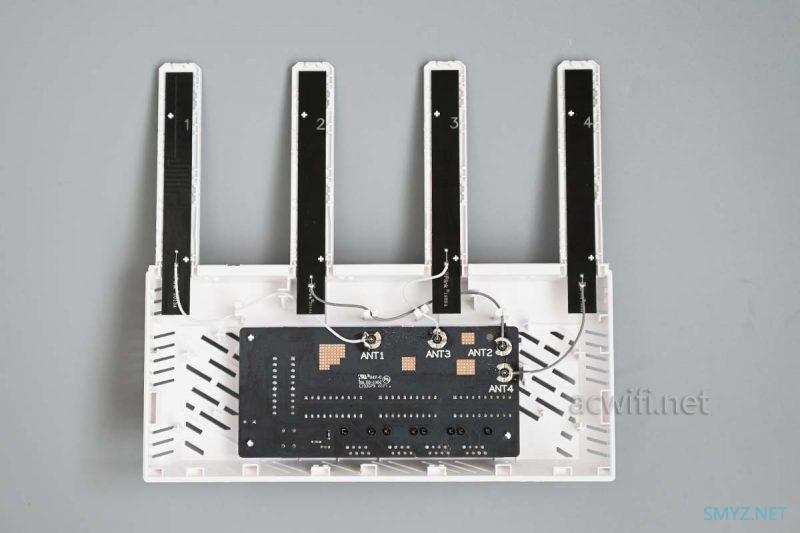

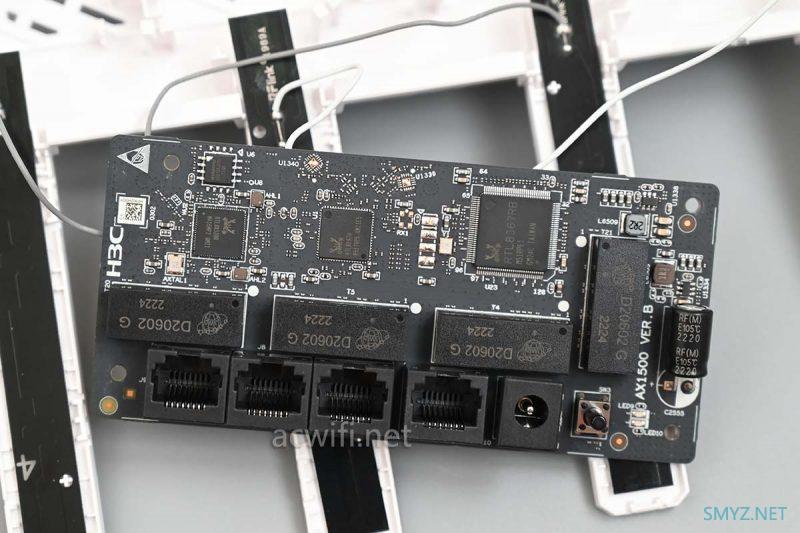

主板尺寸不大，四根单频PCB天线：两根2.4G和两根5G。

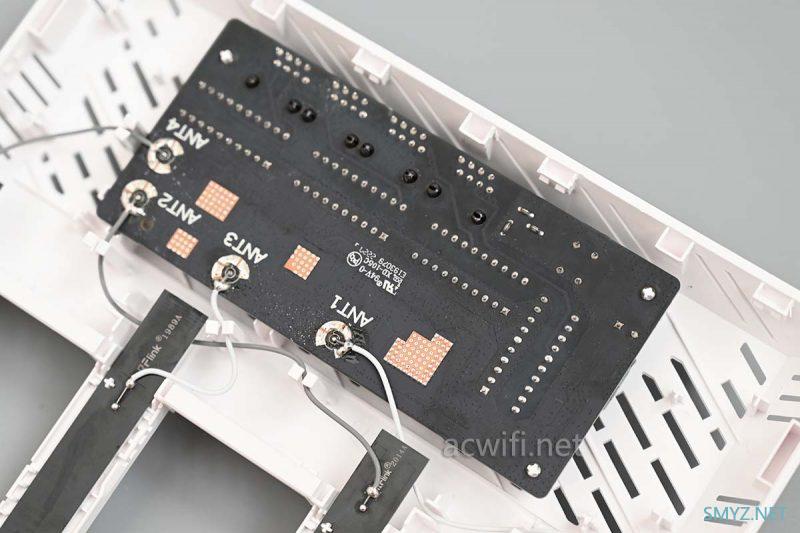

主板与外壳之间也没有螺丝：

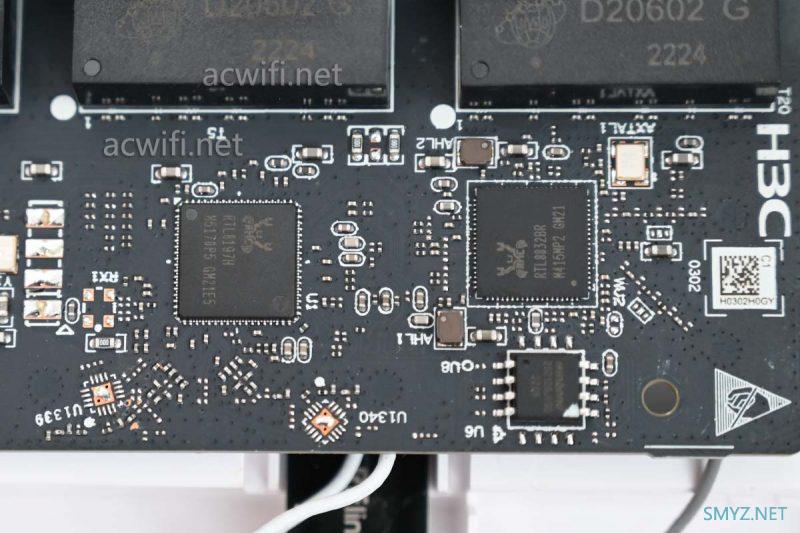

翻转主板，整套Realtek芯片方案。

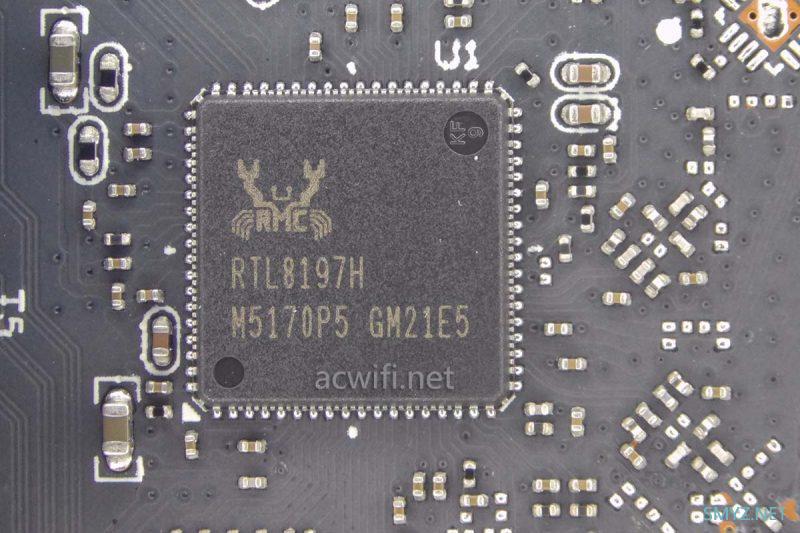

H3C NX15的CPU型号是RTL8197H，单核1GHz，集成的内存是128MB。

RTL8197H还集成了2.4G Wi-Fi ，2T2R  802.11bgn WLAN，即Wi-Fi 4，最高速率300Mbps。

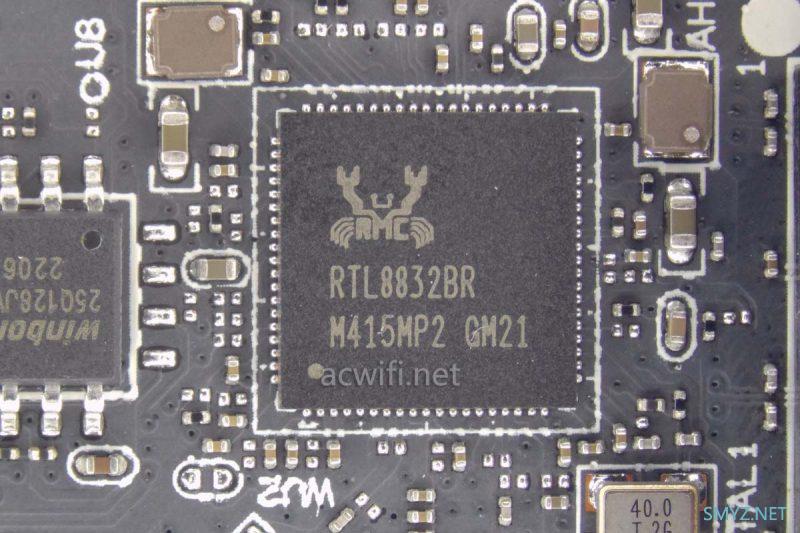

它的5G无线芯片是RTL8832BR，支持2T2R 5Ghz 802.11ac/ax WLAN，即Wi-Fi 6，最高速率1201Mbps。

2.4G和5G均没有外置FEM芯片，用了内置的。

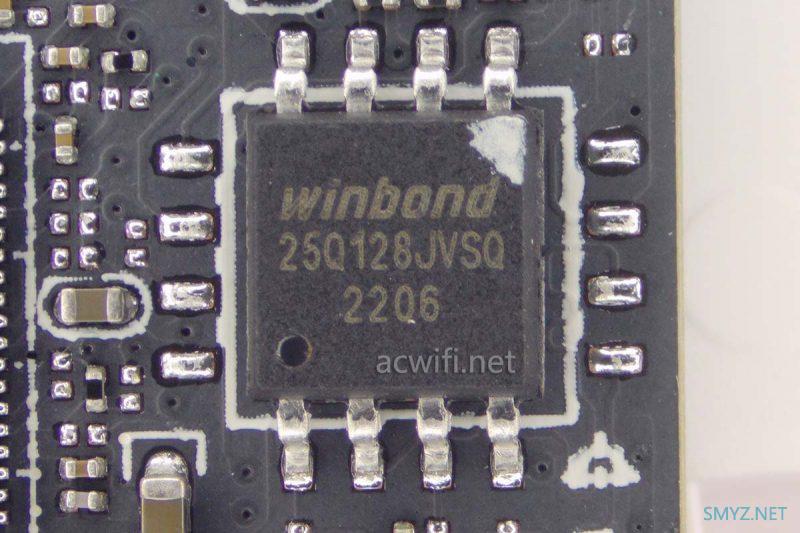

5G无线芯片旁边的闪存芯片，型号是W25Q128JVSQ，容量16MB。

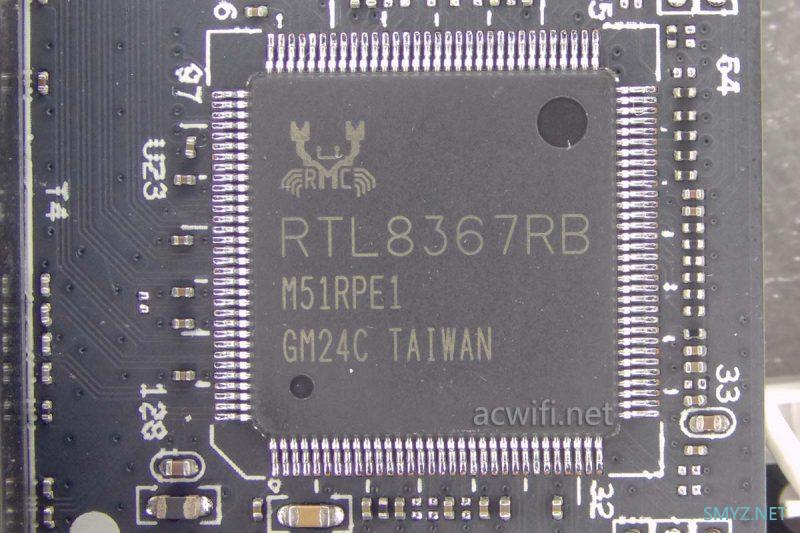

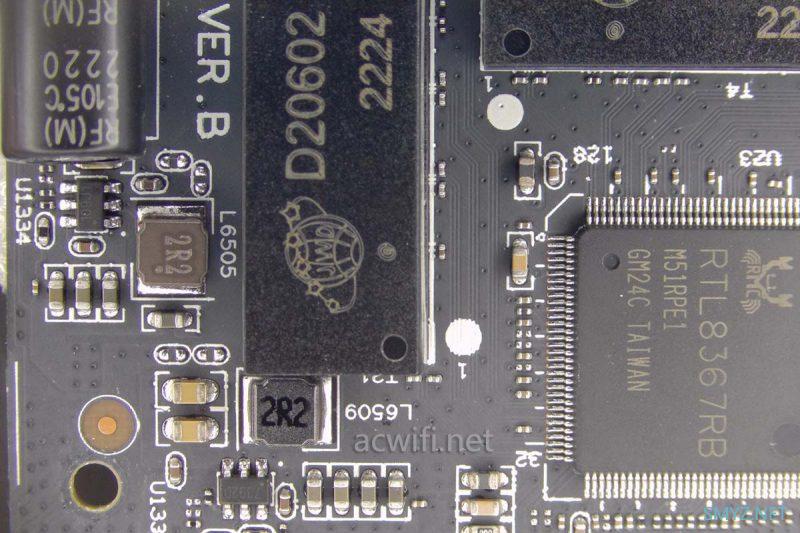

千兆交换芯片是RTL8367RB，LAYER 2 MANAGED 5+2-PORT 10/100/1000 SWITCH CONTROLLER。

DC电源输入电路：

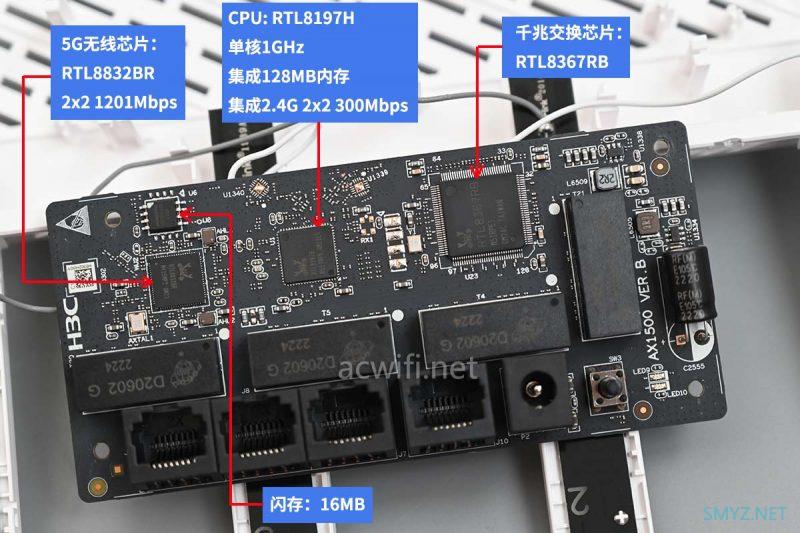

至此这台H3C NX15拆机完成了，它的所有芯片型号汇总如下图：

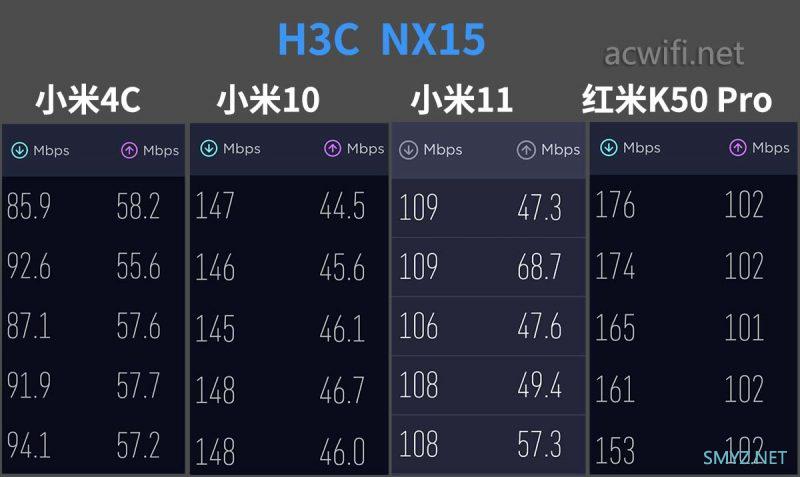

拿三台手机在D点的测速结果如下:（D点位置见后面的平面图）

从三台手机的D点测速结果来看，不是很好。

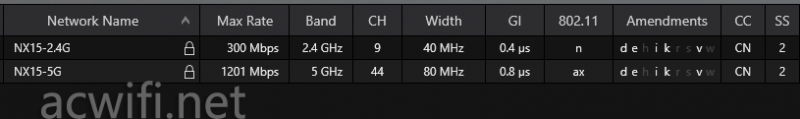

默认支持802.11k和802.11v：

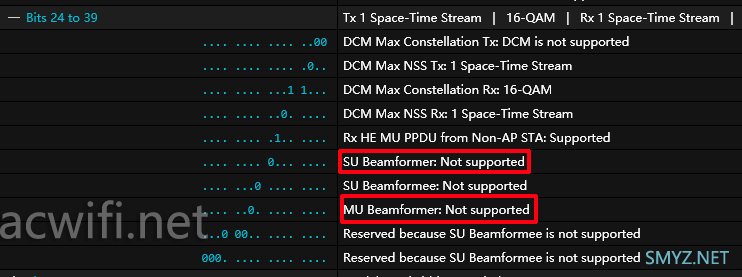

不支持波束成型和MU-MIMO：

二、无线强度测试

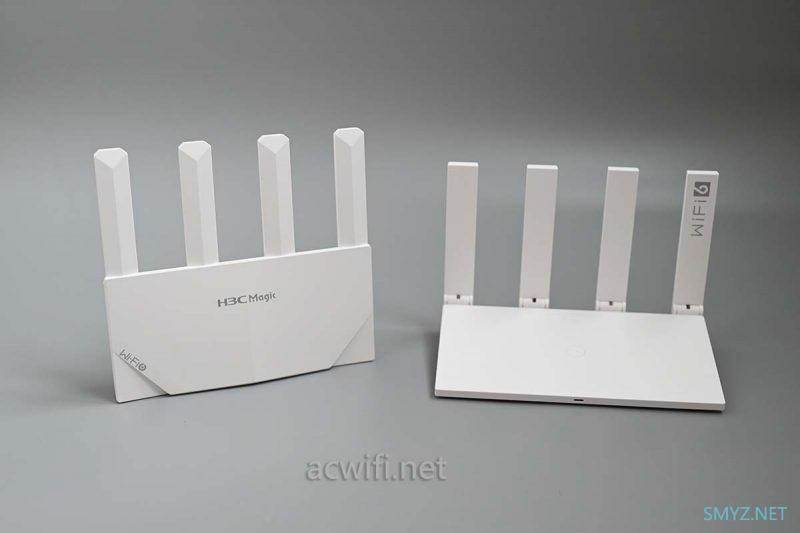

华为AX2 Pro跟H3C NX15的硬件平台一样，测试无线时可做个对照。

H3C NX15的固件版本是V100R003，华为AX2 Pro的固件版本是2.0.0.123。

记录无线强度的终端是装有AX200无线网卡的电脑，分别在下图中的四个位置：A、B、C、D。路由器放在下图中的“WIFI”位置。

两台无线路由器先后测试，不然做不到摆放位置的绝对一致；2.4G信道都设置9，5G信道设置44。

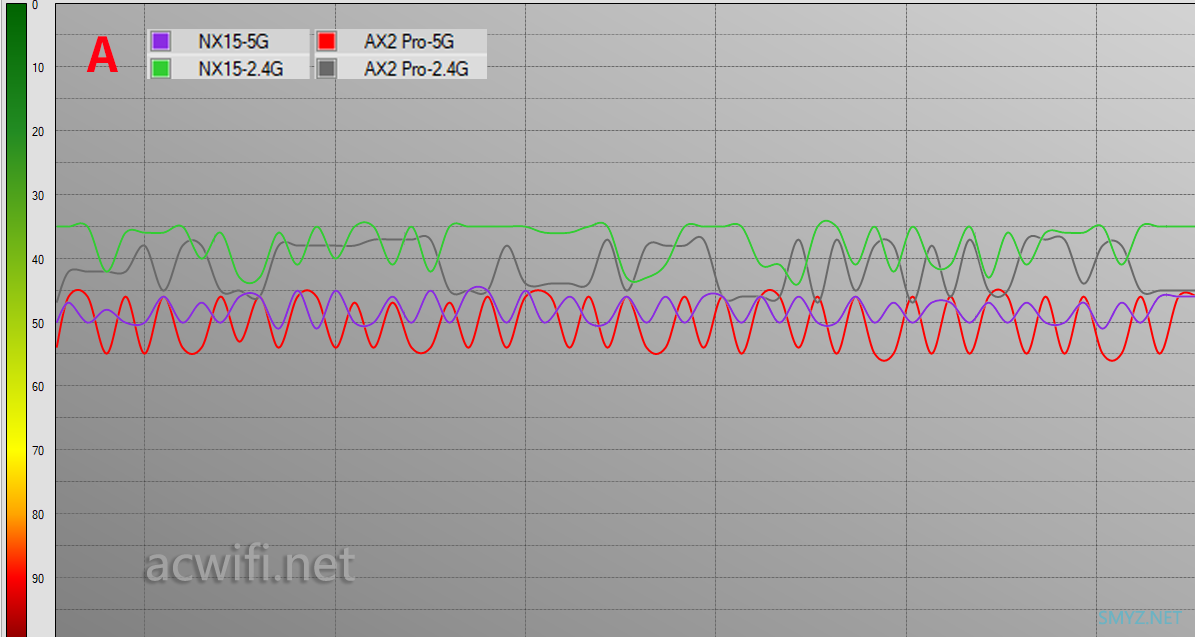

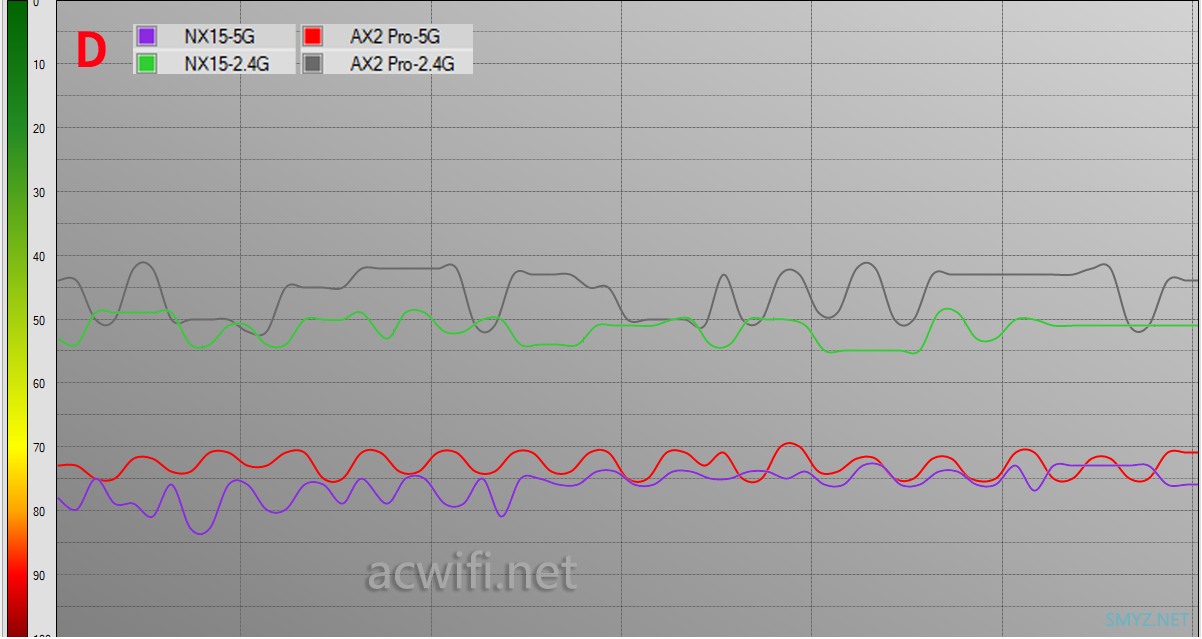

无线信号强度测试结果：

在隔了一墙的A点位置，难分上下；

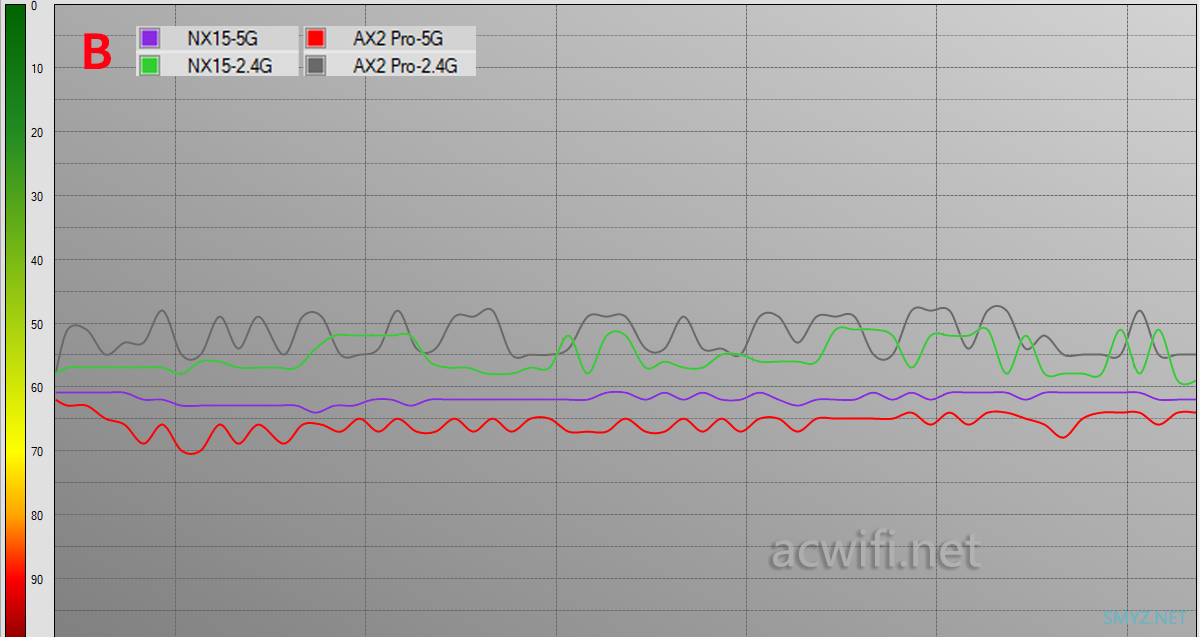

在隔了两墙的B点位置，2.4G是华为AX2 Pro强一点，而5G信号是H3C NX15强一点；

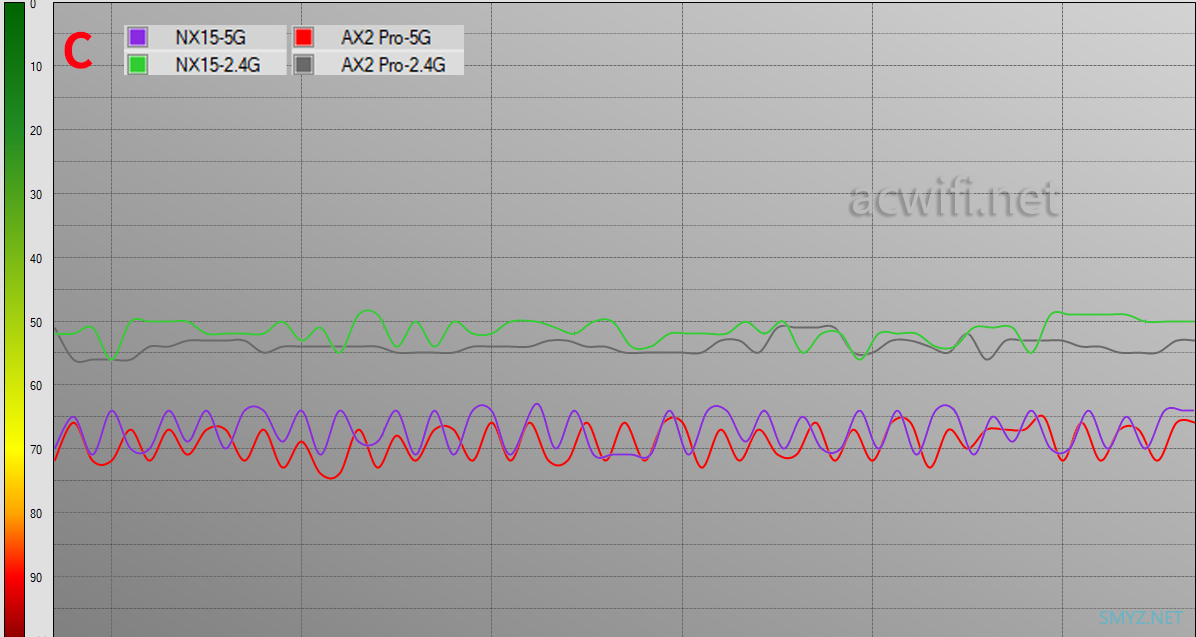

在直线距离11米远的C点位置里，难分上下；

最后在楼下的D点位置里，华为AX2 Pro的2.4G信号强度比H3C NX15强点，5G信号也强一点。

三 、无线速度测试

测试方式：不同位置不同无线终端，多次测速取平均值（自建speedtest测速服务器）。

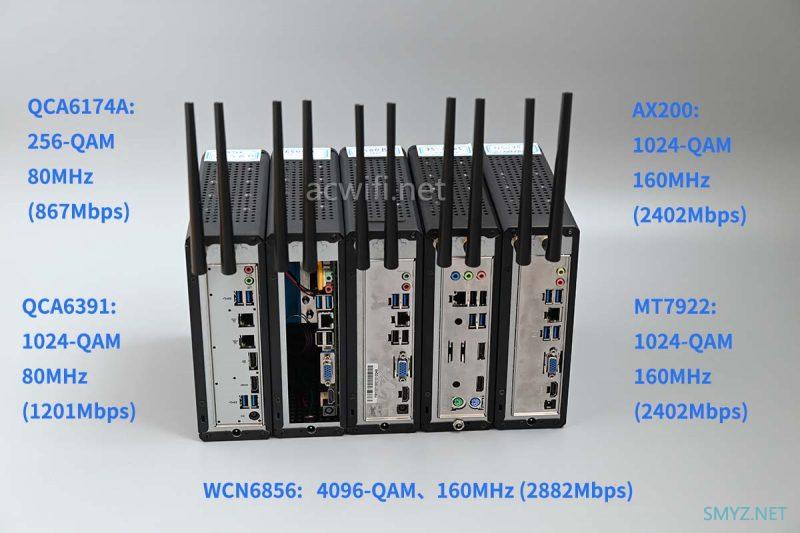

以后都用PC电脑安装无线网卡的方式来测速，所有无线网卡接的天线都一样。一共有五款无线网卡，如下图：

QCA6174A是Wi-Wi 5的无线网卡，我觉得大家用的还是有许多不支持Wi-Fi 6的终端，所以很有必要加进来测试；

QCA6391可以看作是小米10的Wi-Fi 模块；

WCN6856可以看作是小米11的Wi-Fi 模块；

MT7922可以看作是红米K50 Pro

AX200大家都熟悉了。以后的具体无线测速都用这五款无线网卡了，不怕坏，坏了有后备！

2.4G只测C和D点两个位置，因为干扰大。

5G测速会在所有设备测试结果列出来之后再做个汇总的汇总， 这样最直观明了。

1、AX200测速结果：

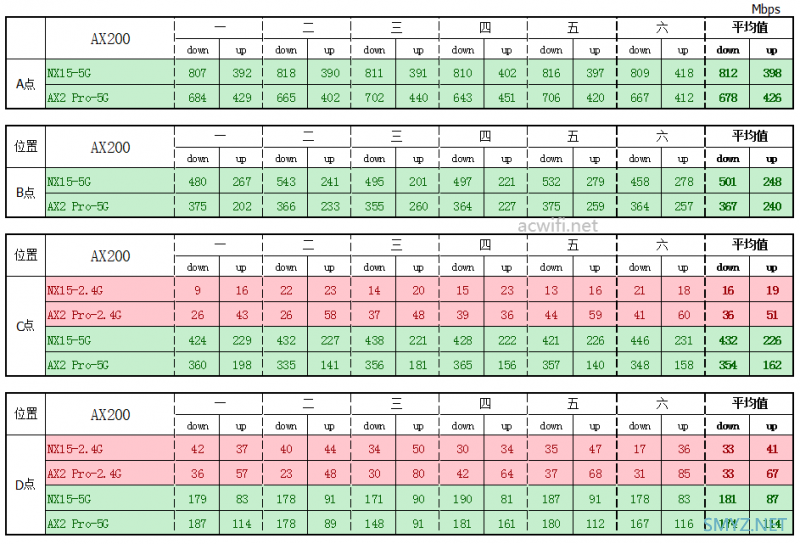

AX200测速的所有结果如下表格：

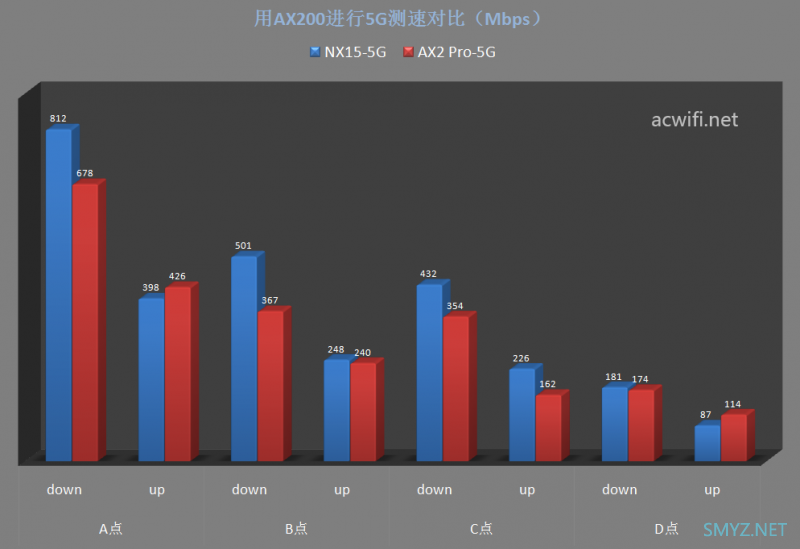

5G平均值如下图：

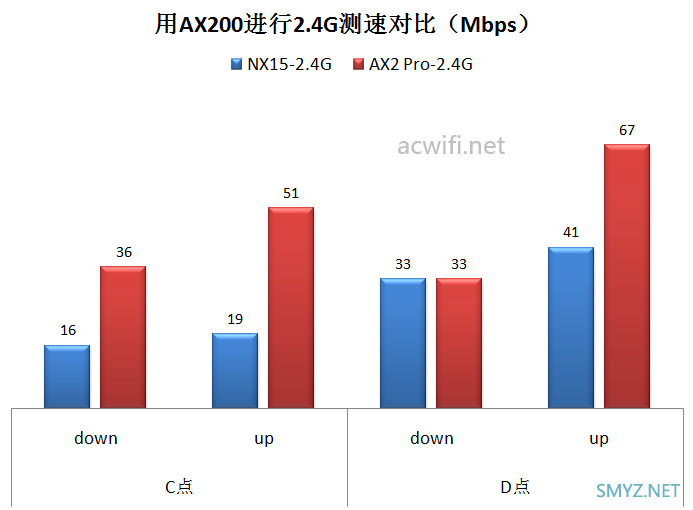

2.4G平均值如下图：

用AX200测的2.4G的数据，华为AX2 Pro好一些。

2、WCN6856测速结果：

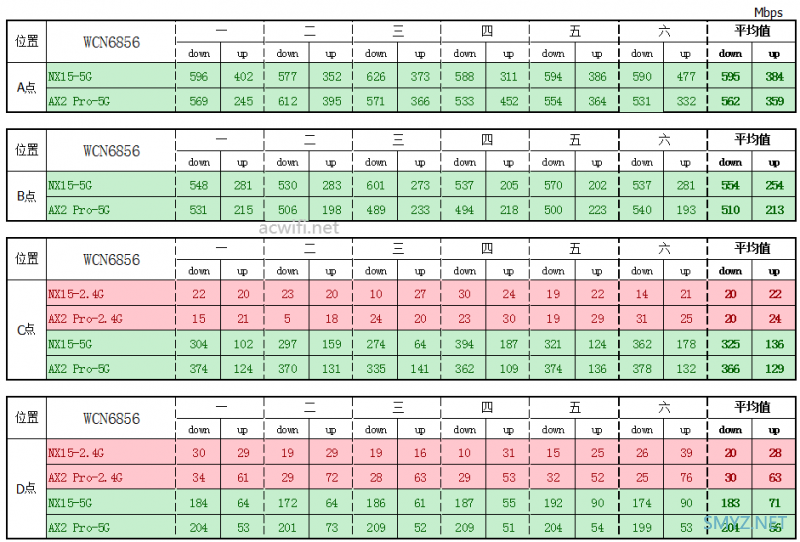

WCN6856的所有测速结果如下表格：

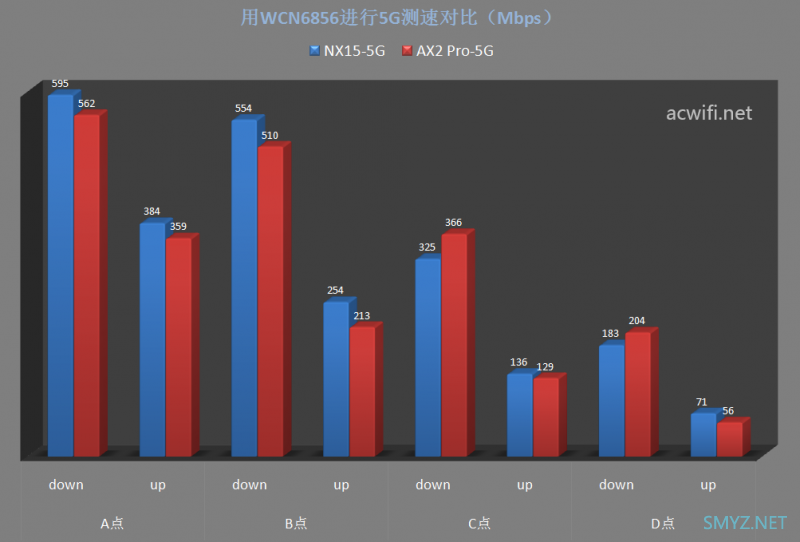

5G测速平均值如下图：

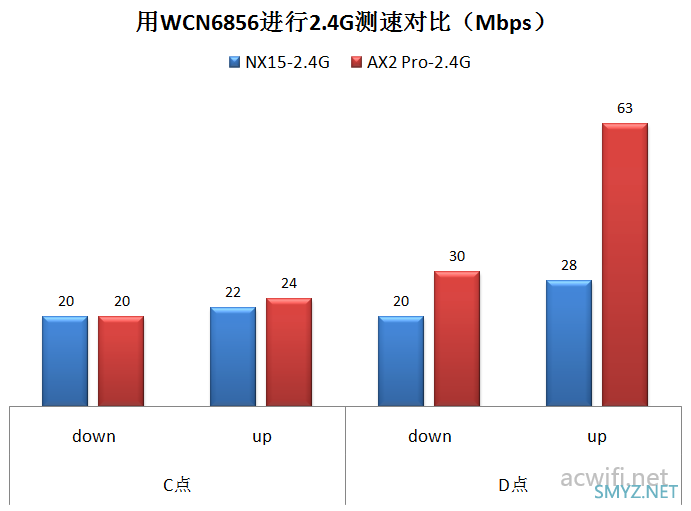

2.4G测速平均值如下图：

C点差不多，D点的上行速度相差大些。

3、WCN6856测速结果：

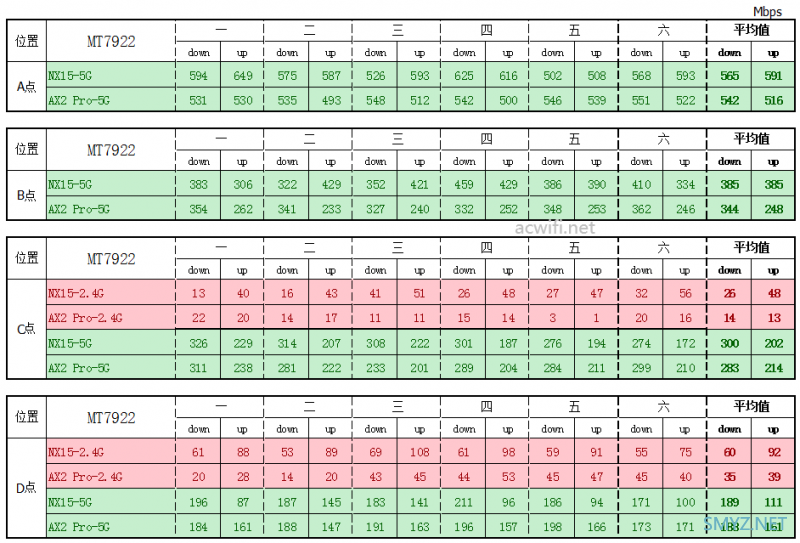

MT7922的所有测速结果如下表格：

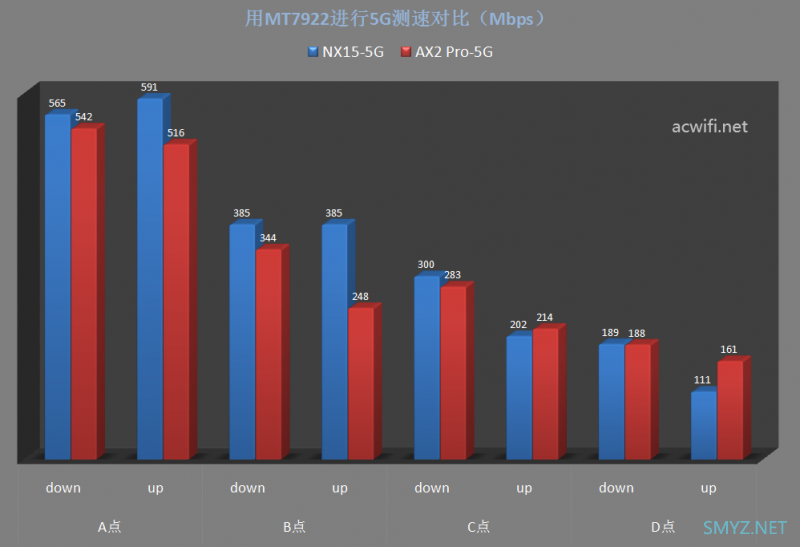

5G测速平均值如下图：

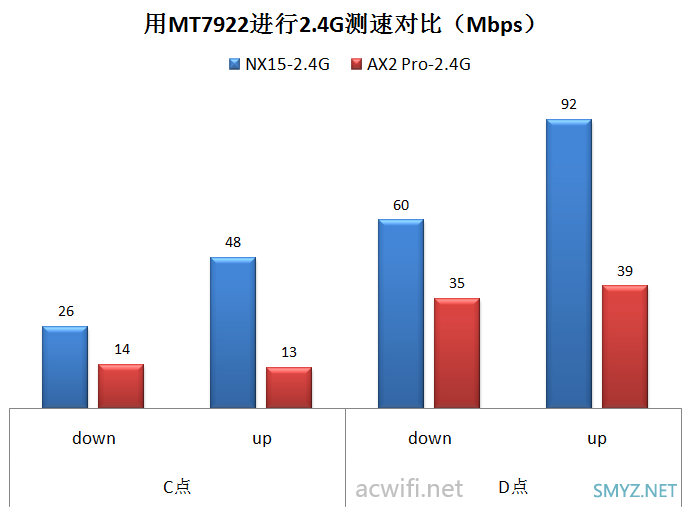

2.4G测速平均值如下图：

H3C NX15的2.4G在两个位置都不错，相对地！

4、QCA6391的测速结果：

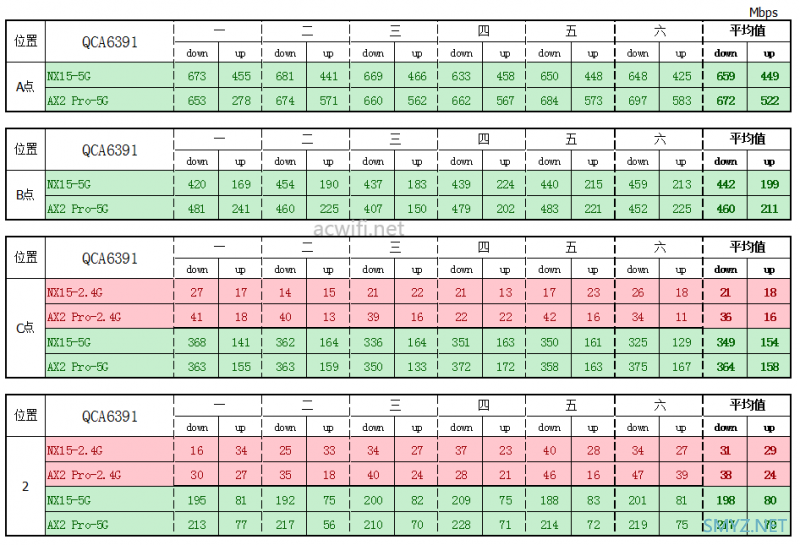

用MT7922测速的所有结果如下表格：

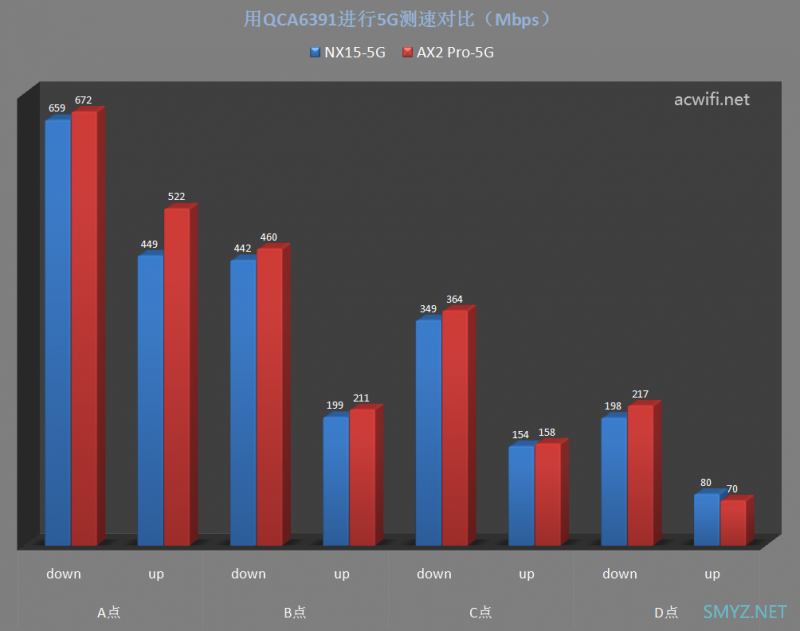

5G测速平均值如下图：

2.4G测速平均值如下图：

5、QCA6174A的测速结果：

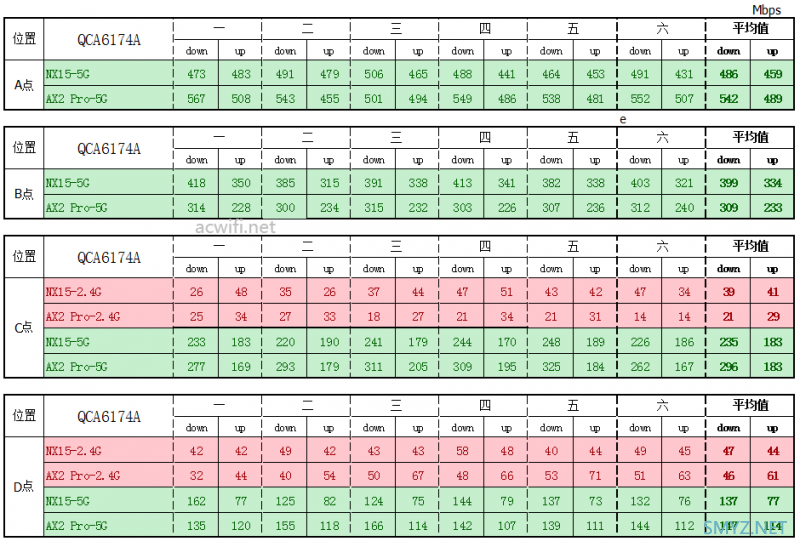

用QCA6174A测速的所有结果如下表格：

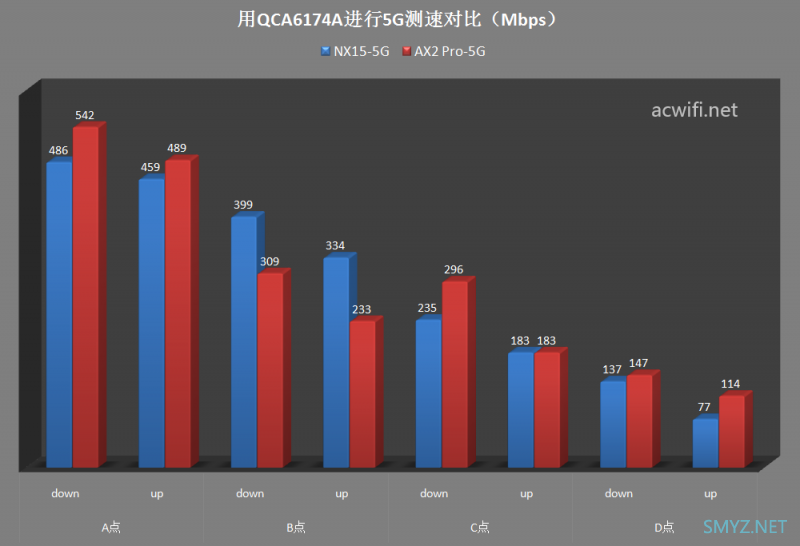

5G测速平均值如下图：

2.4G测速平均值如下图：

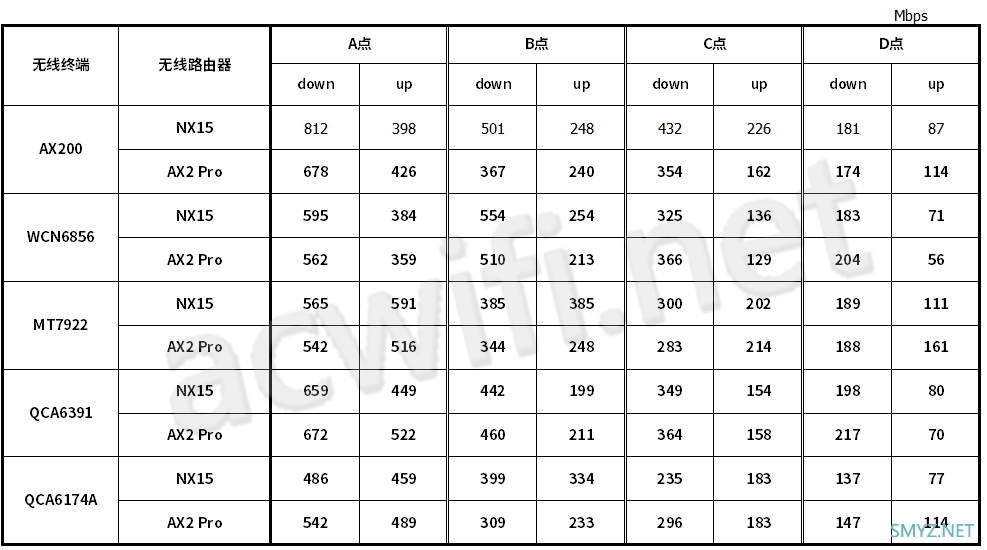

最后我把5G平均值都放到如下表格：

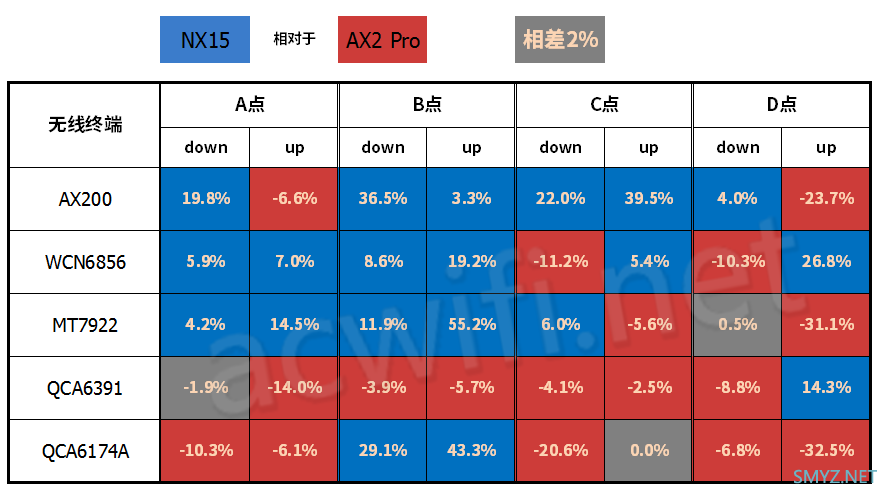

这样看着还是有点累，我把H3C NX15与华为AX2 Pro的平均数据做一个比值，并把相差在2%以内的视为一样（误差值），谁占优的就显示谁的颜色。如下图：

我好喜欢上面的图表呀，横看竖看斜看都那么好看！红色和蓝色差不多的数量。

如果横着看：用AX200、WCN6856、MT7922测速，H3C NX15表现好些，用QCA6391和QCA6174A测速时，华为AX2  Pro表现好些。

如果竖着看：D点位置是华为AX2 Pro比较占优。

四 、小包转发率测试

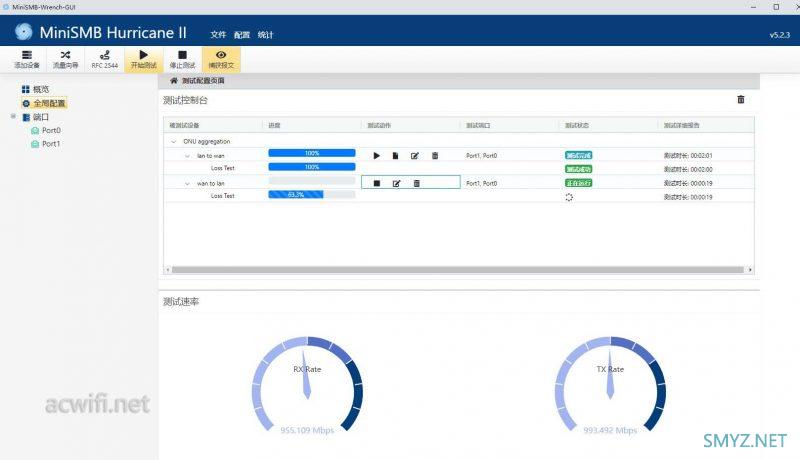

测试小包转发性能用的工具是MiniSMB Hurricane II：

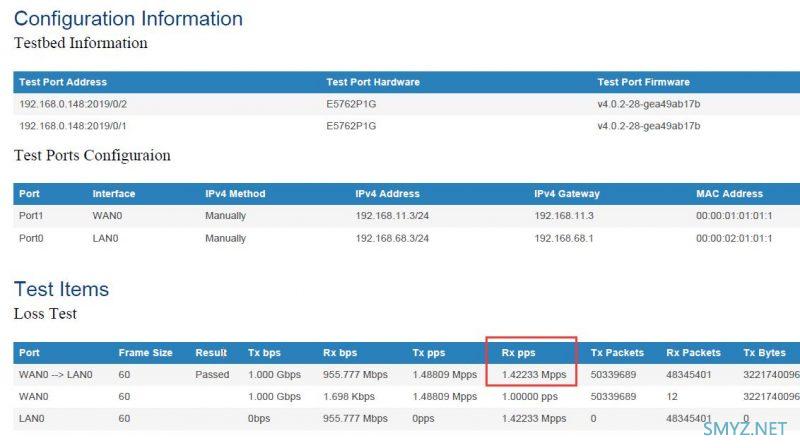

实测H3C NX15的小包转发率如下图红框里的数据：1.422Mpps

经多次测试，均是1.422Mpps（千兆端口的理论值是1.488Mpps），差一点点就跑满。

五、50个智能插座连接测试

智能家居设备越来越多了吧，可是，都只支持2.4G的Wi-Fi接入，无线路由器的2.4G Wi-Fi基本是留给这些设备连接使用了。

用50个智能插座同时通电，不用半分钟，全都连接上了H3C NX15。

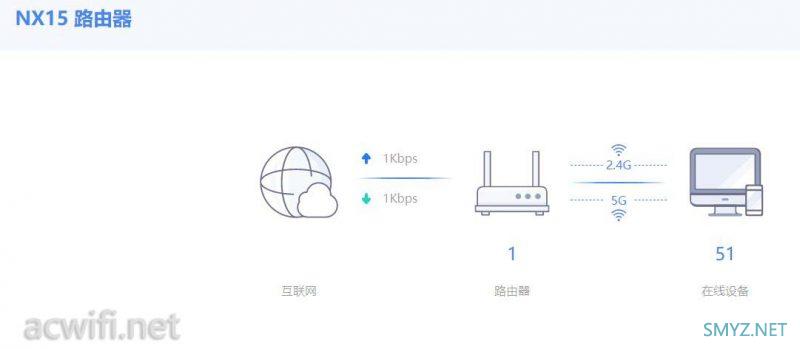

加上网线连接的一台电脑，一共51台终端：

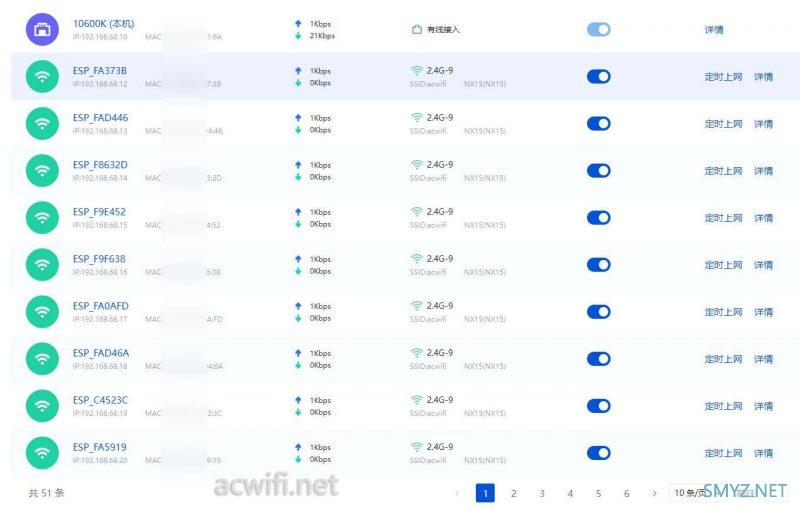

终端列表：

把无线路由器重启，所有插座也能在短时间连接上。没问题！

六、系统和功能

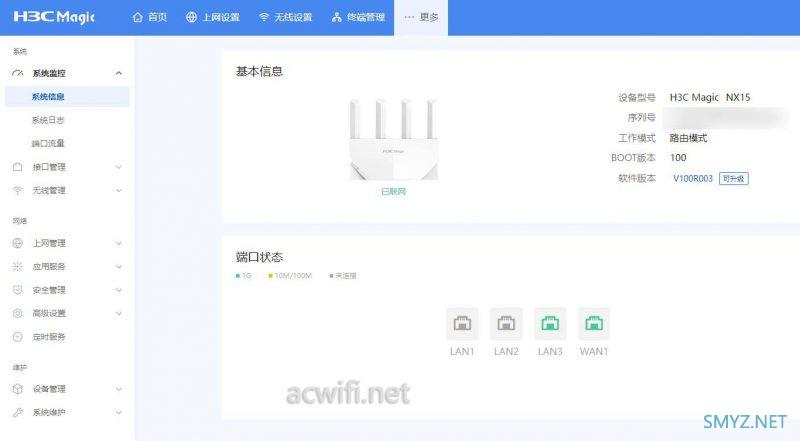

这个界面第一次看见：

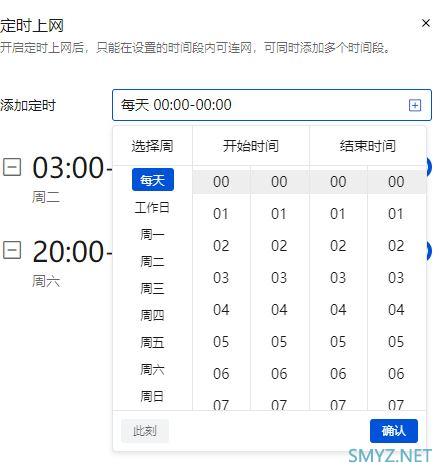

在首页的连接终端列表里面，可以设置控定时上网功能，可以添加多条定时：

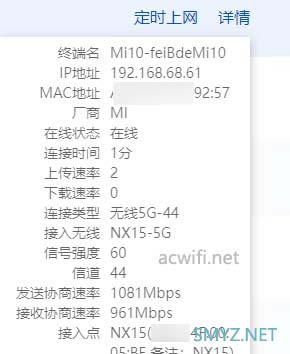

还可以查看无线连接的数据，包括协商速率，接入点是如台，还有信号强度都可以显示出来，对我来说，这挺实用的！也可以方便你分析无线路由器的摆放位置

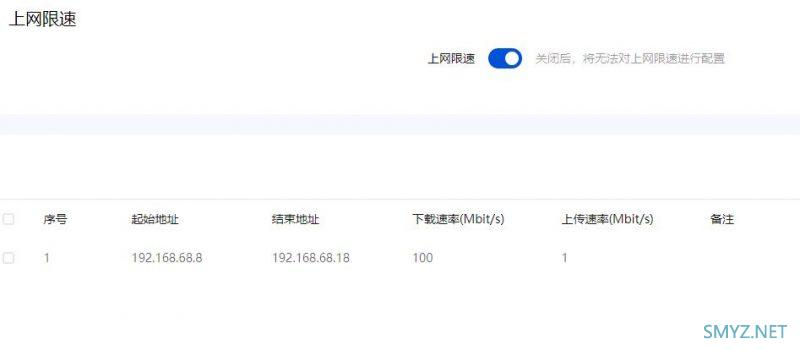

上网限速功能，可以设置固定IP，也可以设置一个IP段。只是，最小只能1，不能0.1。。。。哈哈！ 你可以把人经常玩短视频、电视盒子这些终端设置“上行速率”1Mbit/s，这样，整个网络会流畅。我猜的，不信你们可以试试。

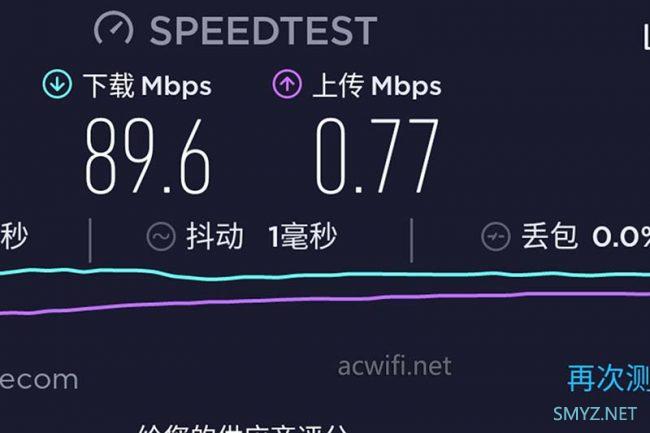

上面设置了下行100上行1，然后测速是89.6和0.77：

限上行，并不会影响看视频的体验，丝毫不影响。

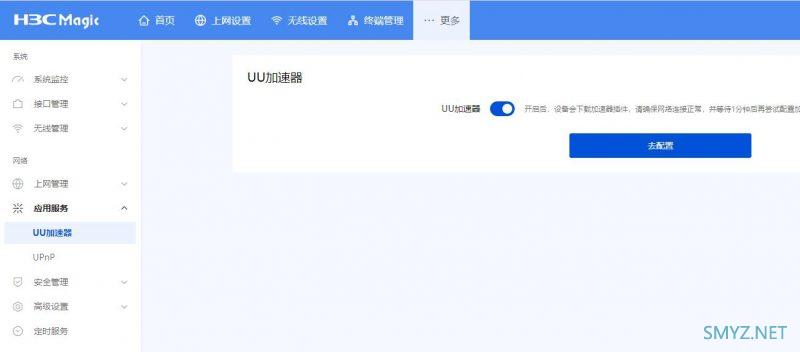

集成了UU加速器，我不玩游戏，所以这个没细看。

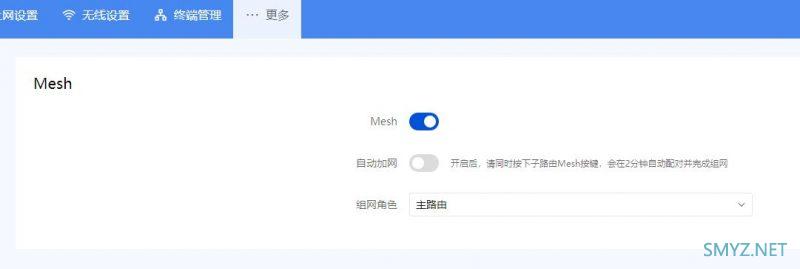

现在出的无线路由器都支持Mesh功能了。Mesh可以看作是一种傻瓜化的小白也能轻松操作的组网方式。

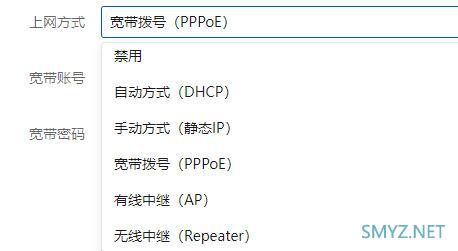

H3C NX15的上网方式：

七、总结

从无线测速结果来看，5G频段整体效果略优于AX2 Pro，2.4G频段带机量有51个终端，足够满足家庭需求。179元，京东做活动时候169，可以作为子节点组网的补充，也可以放在面积不大的空间使用。功耗和发热都很低，散热片都不需要用。
