XAP5400GC拿在手里比XAP6000GC轻多了，外观是一样的。这款AX5400的吸顶AP有不少人想了解的，毕竟与XAP6000相差一倍的价格，这台显得特别有性价比，如果5G信号差不多的话。本篇文章不会写特别详细，感冒了几天，好难受，咳嗽痰多，别人说财多才会身子弱，想不到路由器多也会身子弱。为了更新给你们看，没办法都是牺牲晚上的时间。

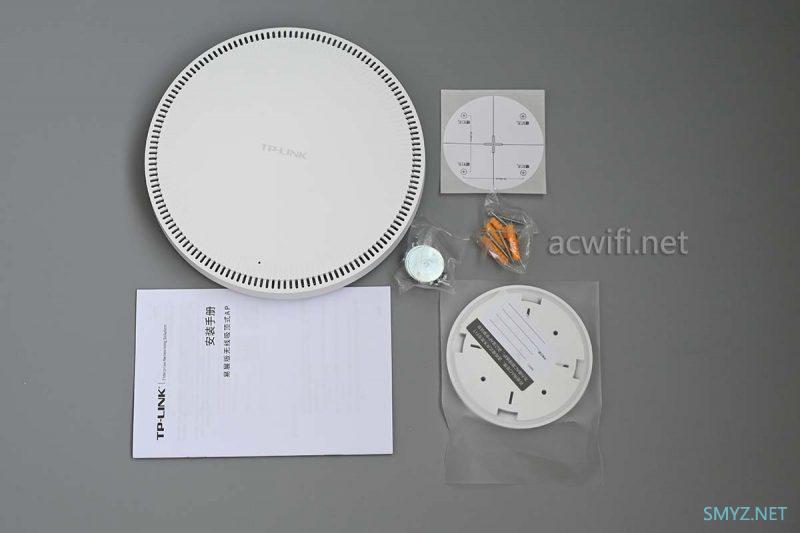

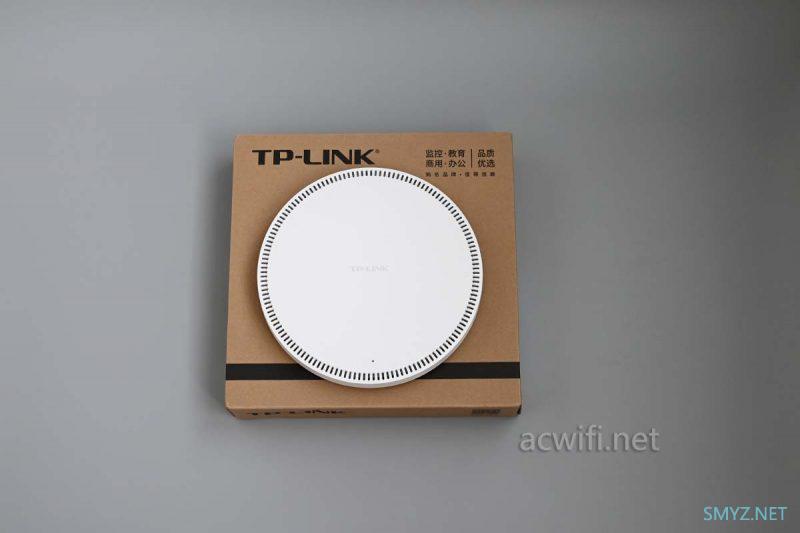

包装配件：

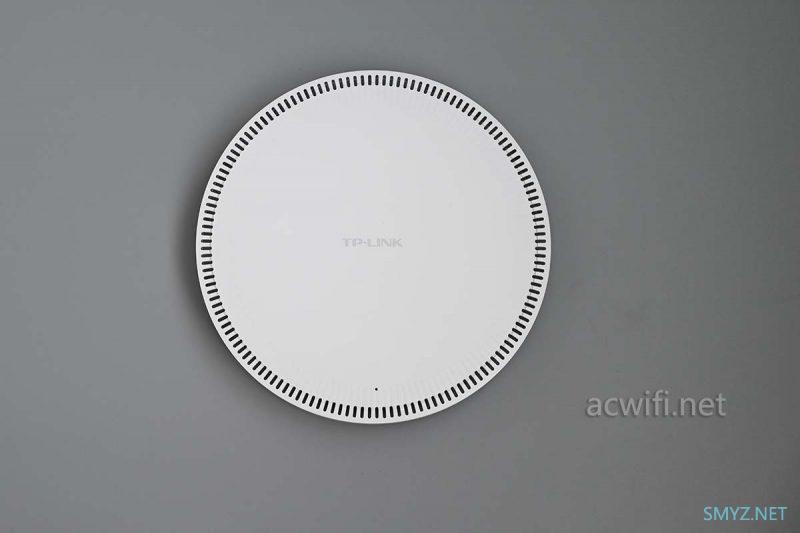

这款XAP5400GC也是非常地圆：

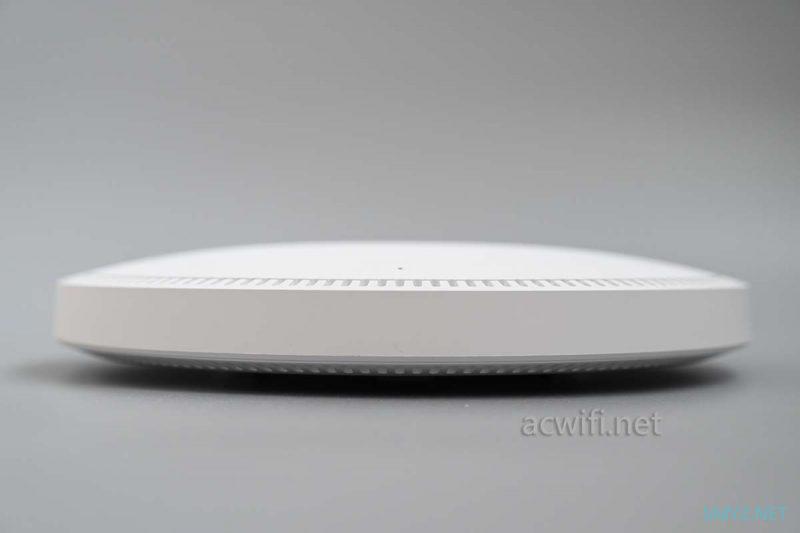

也很薄：

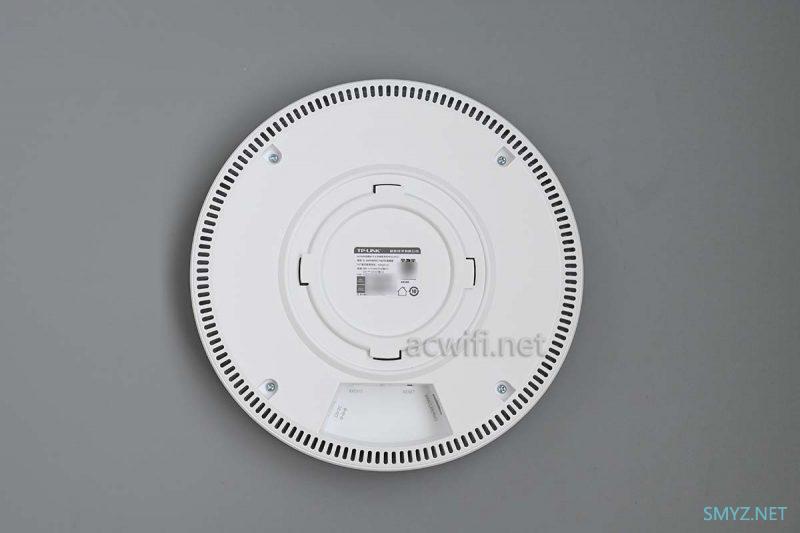

底部：

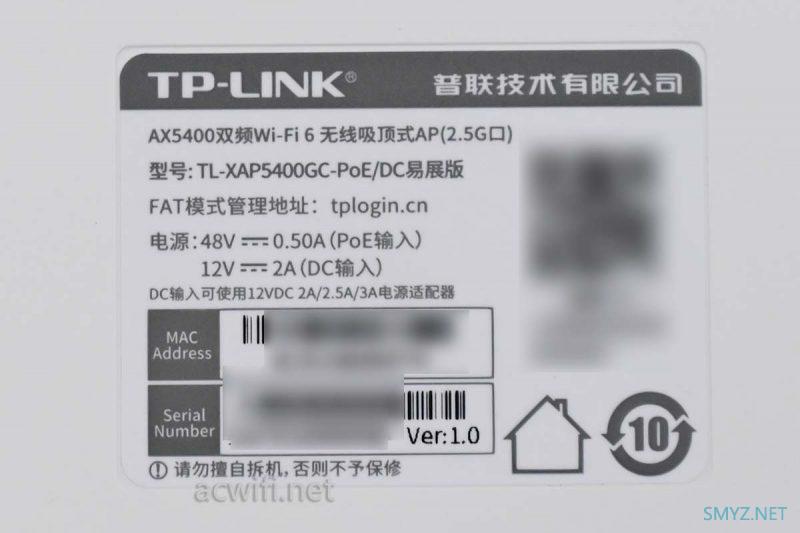

型号TL-XAP5400GC-PoE/DC易展版
DC输入规格是12V/2A；
PoE输入规格是48V/0.5A；
接入5408PE的2.5G PoE口，实测待机功率是9.5W。

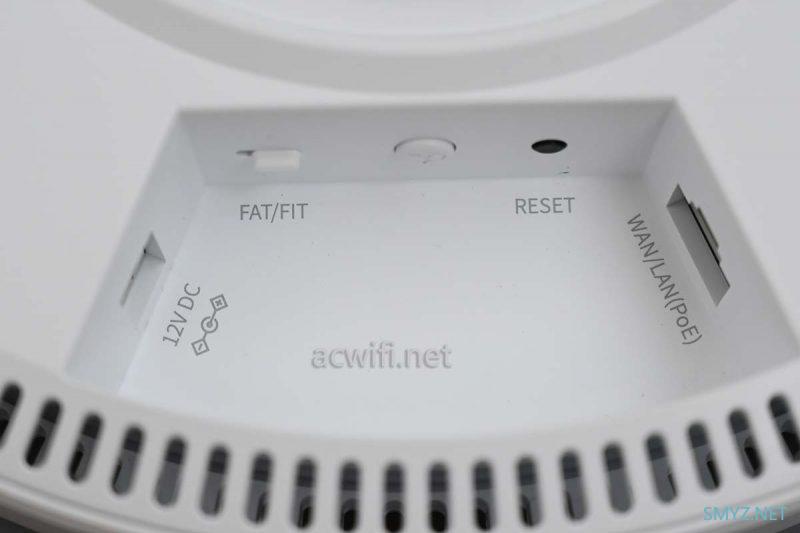

接口有：
12V DC电源输入、FAT/FIT模式切勿、易展键、RESET键、2.5G网口：

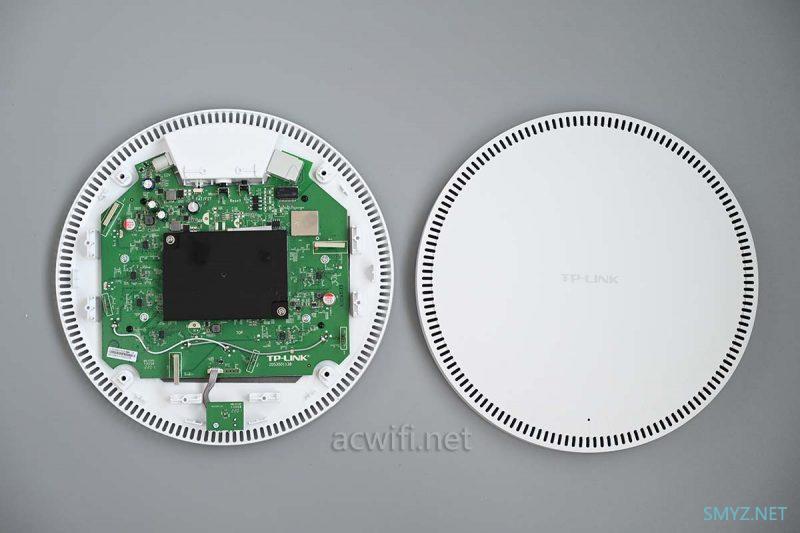

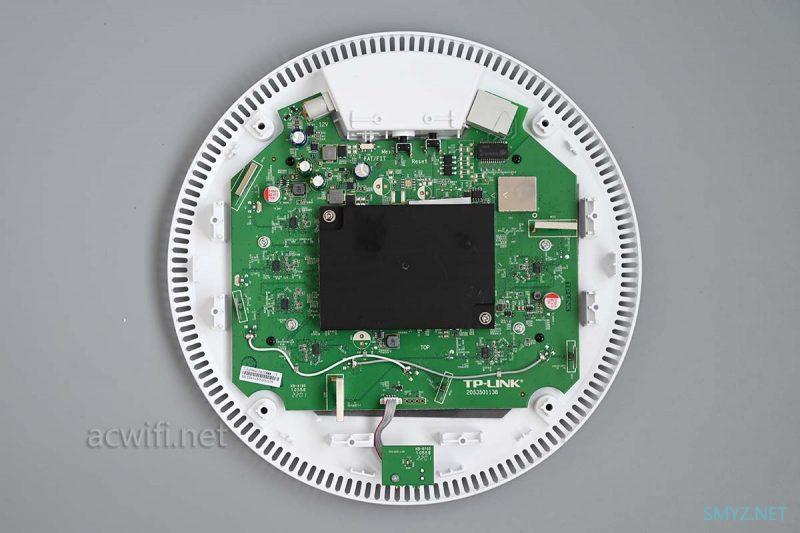

拆开外壳：

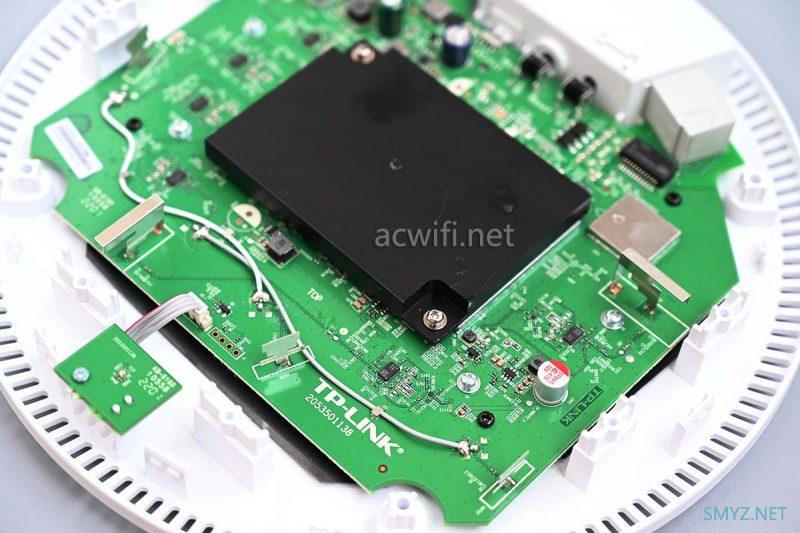

主板正中间位置有一长方形实心铝散热器：

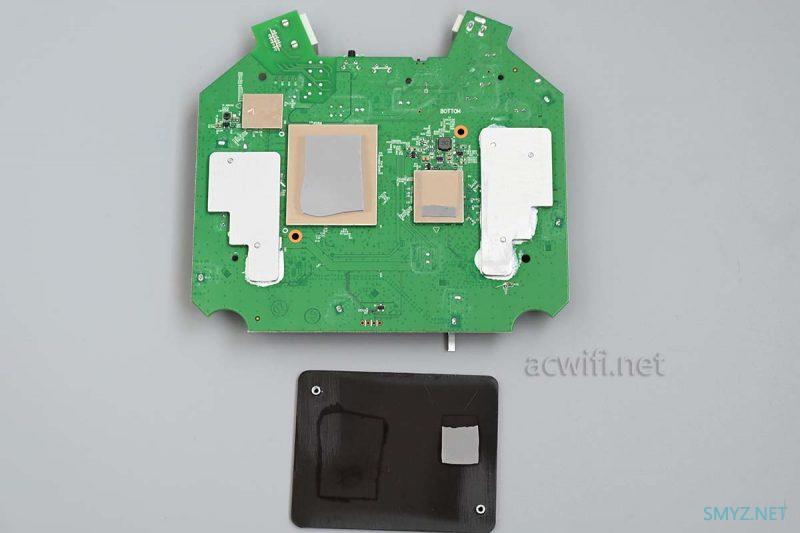

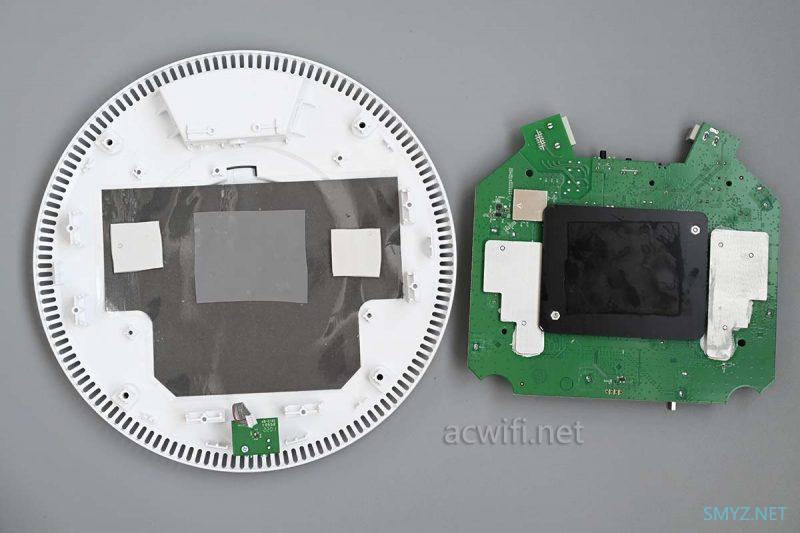

黑色的固定螺线，把主板与底壳连接，拧出来之后，取出主板：

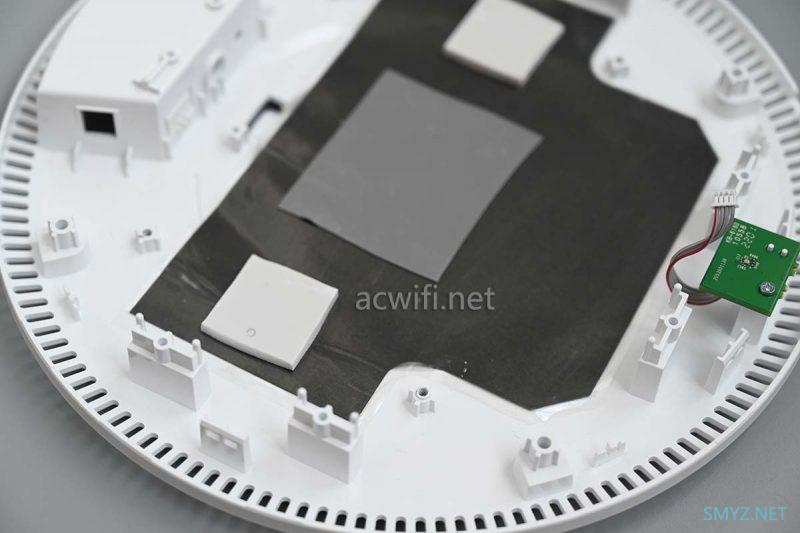

底部灰色的一片不知是什么物质，起散热又起屏蔽的效果吧。
长时间运行之后摸它的底部，还是明显有些热的，塑料外壳嘛，散热效果没有铝的好。不过它的体积大，而且外壳有一圈散热孔，不用担心。

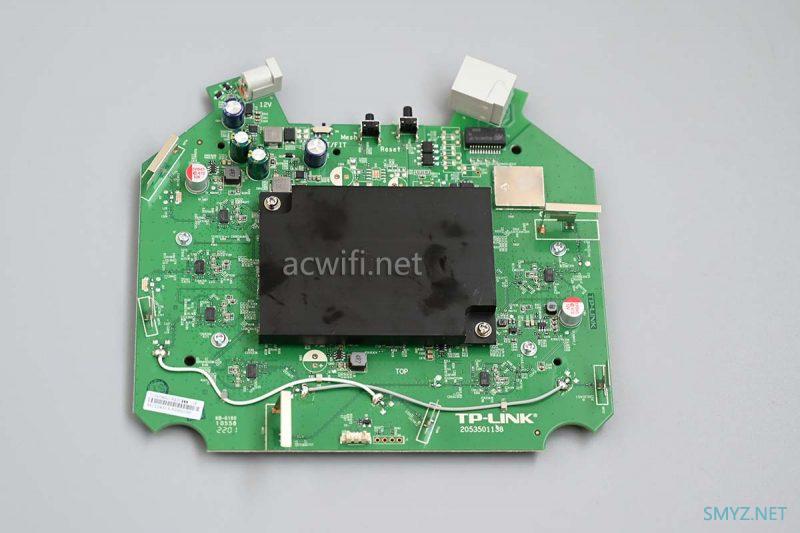

翻过去主板正面：

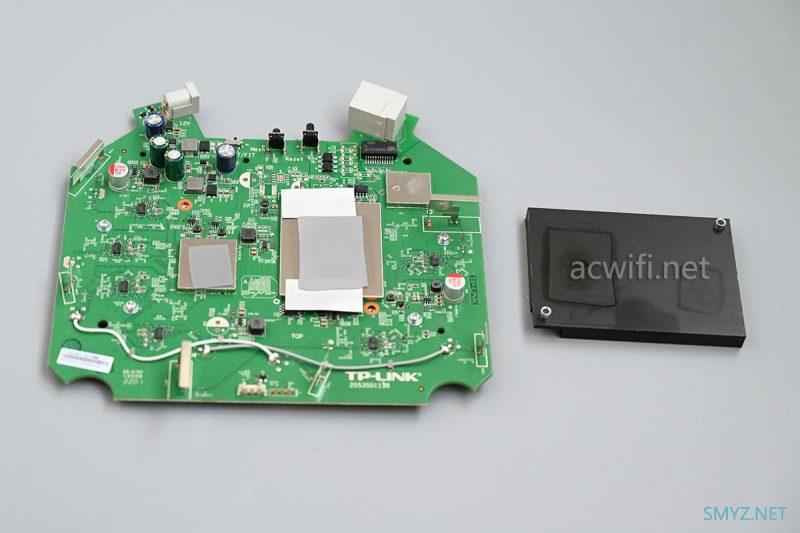

拆下散热块：

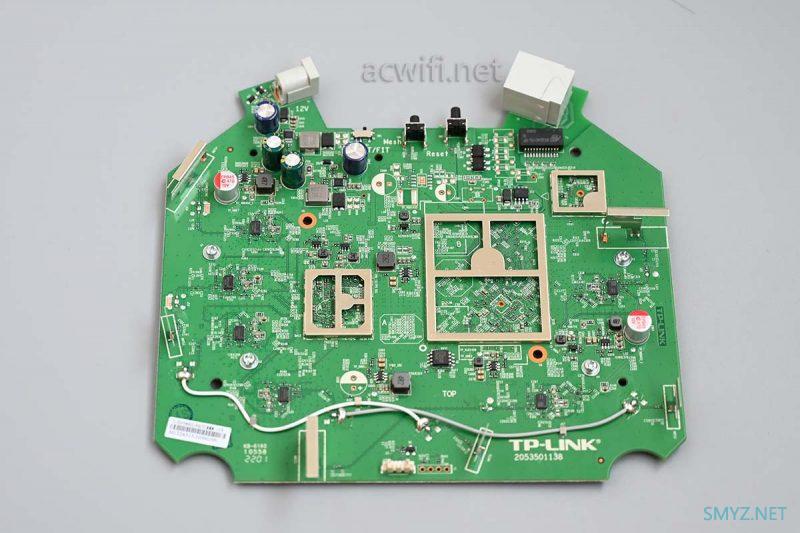

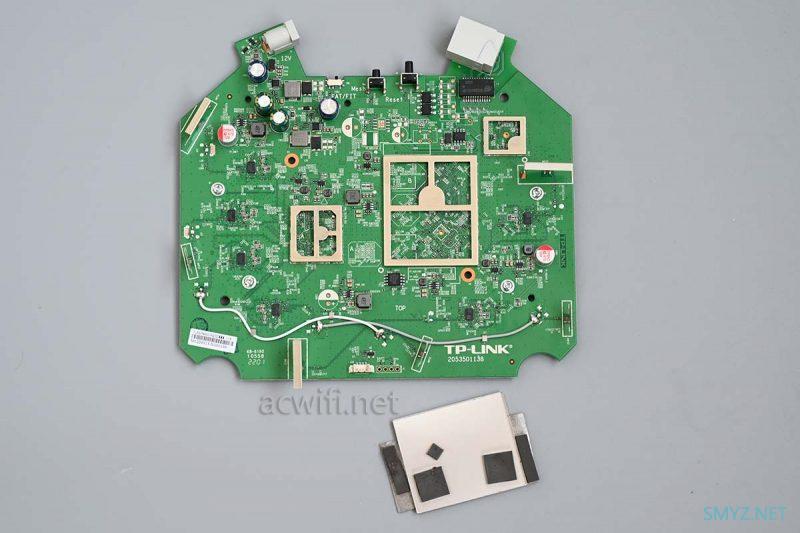

撬开三片屏蔽罩：（2个小的被我踢一边去了，没拍上）
这一面只有闪存和FEM芯片。

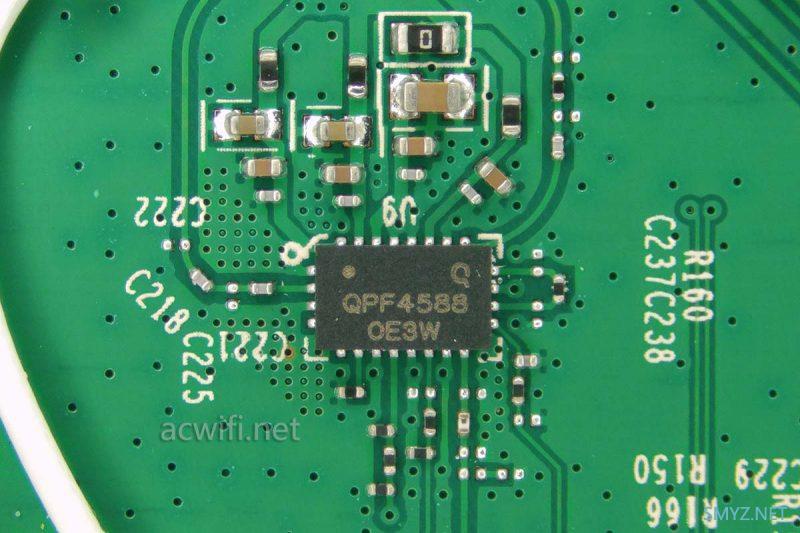

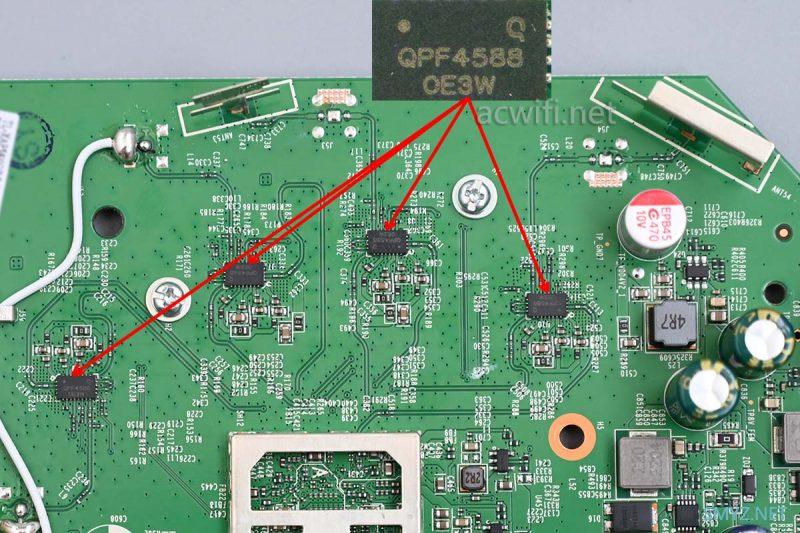

5G FEM芯片型号是QPF4588，大家都熟悉了，高功率芯片：
一共有四颗，因为它的5G是4条空间流嘛。

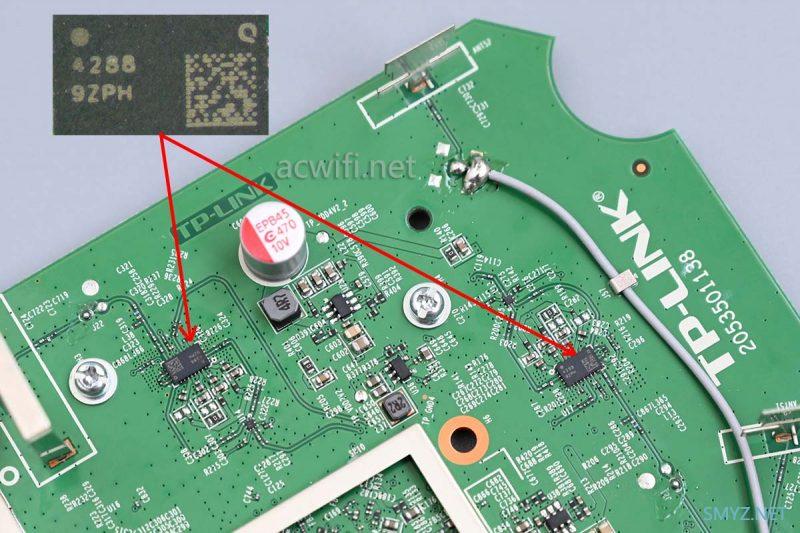

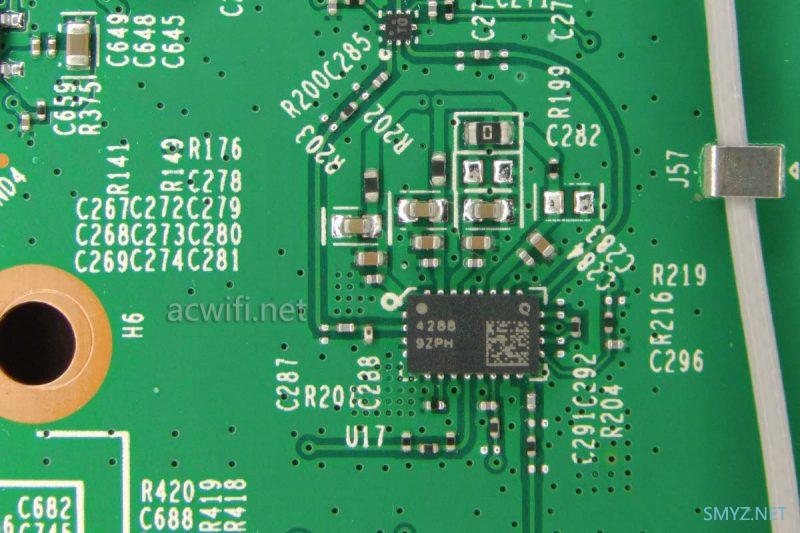

2.4G FEM芯片型号是QPF4288，
一共有两颗：

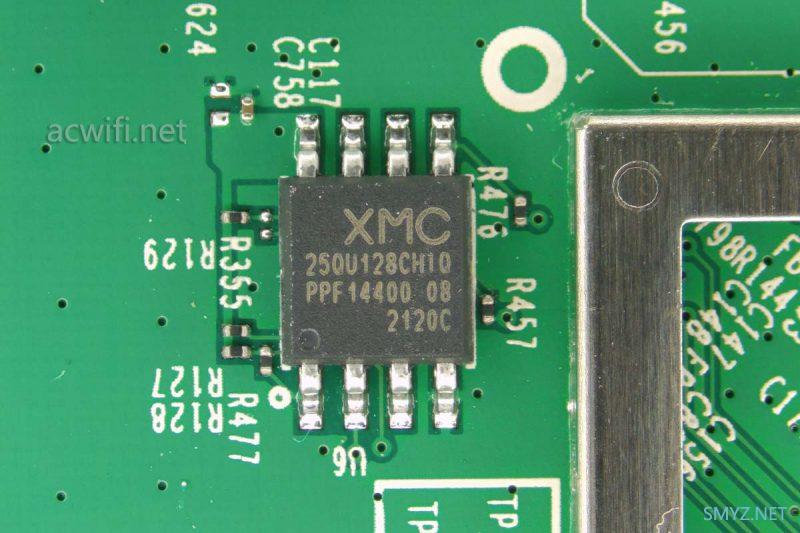

闪存容量16MB：

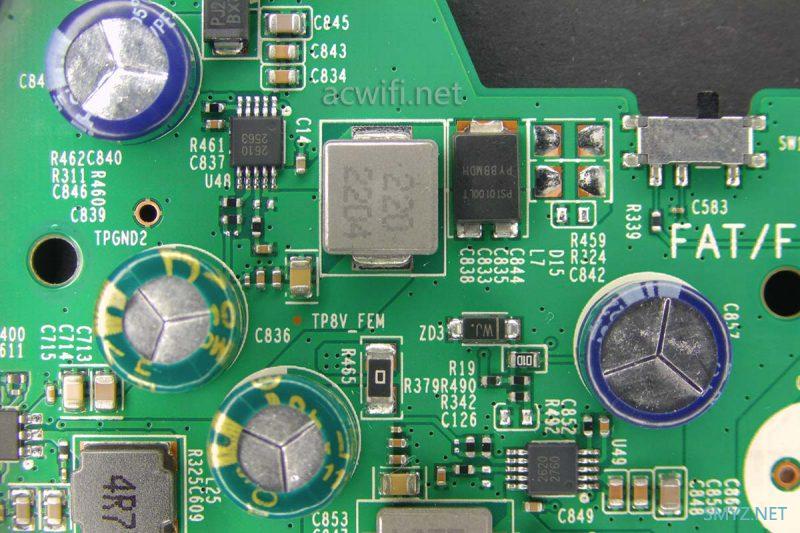

DC电源输入口附近的电路：
点此领取京东618红包，每天可领3次

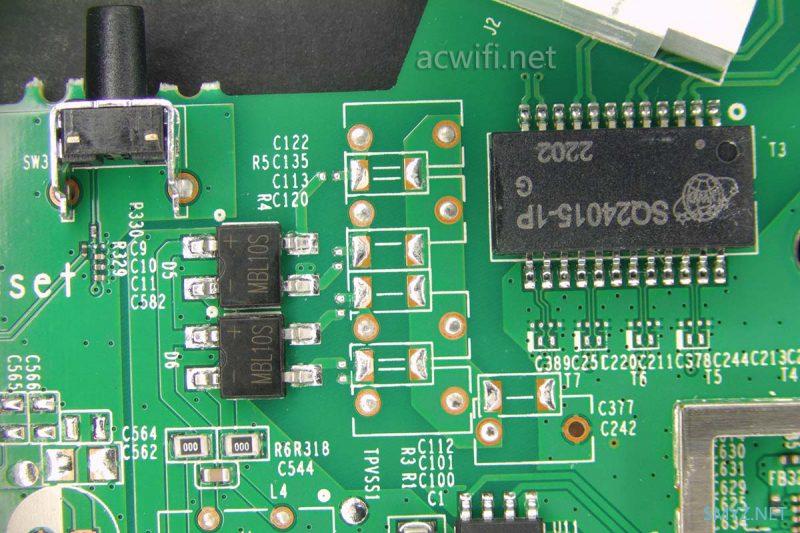

2.5G网口附近的电路：

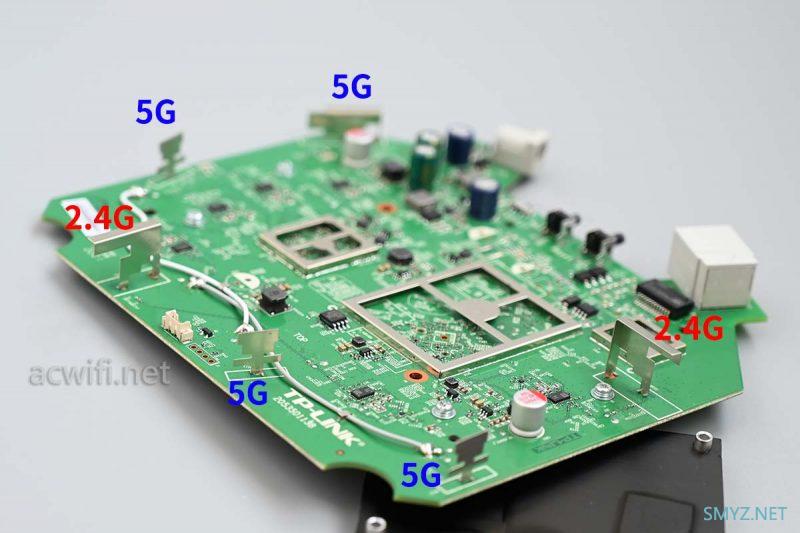

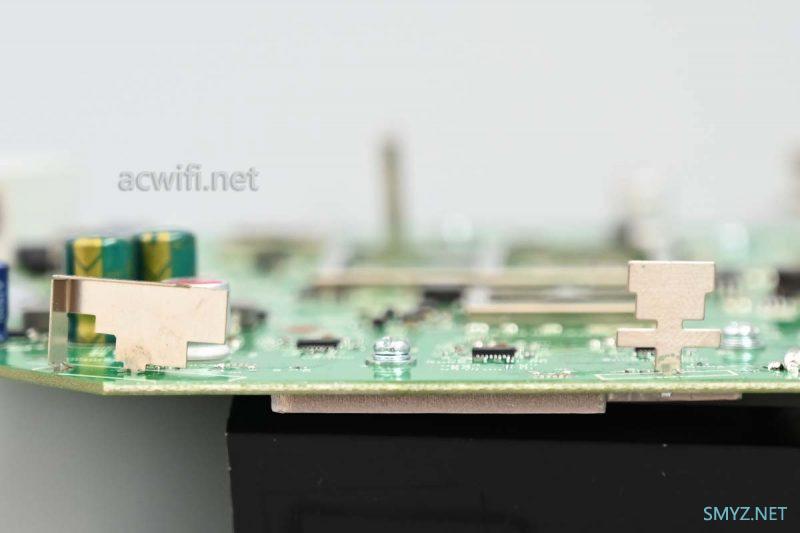

天线挺有意思，布局如何下：
有意思的是有一片5G天线与其它三片不一样，下图左右两边的天线均是5G，左边的形状与别不同。
这一面看完了，稍后一起做个芯片型号汇总图吧。

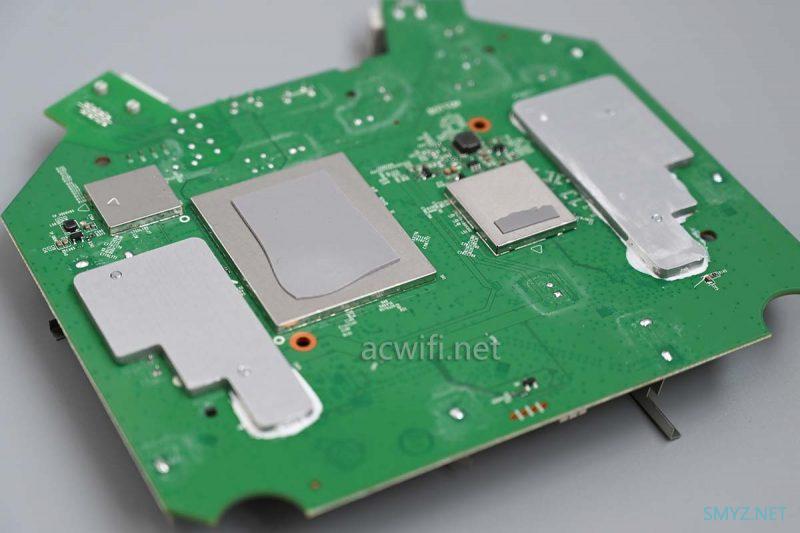

主板学面的散热也取下来：
它两侧各有一片铝散热片，用了螺丝紧固，让它紧贴着电路板，我就不拆下来了，因为有硅脂，怕弄脏了手和背景布。

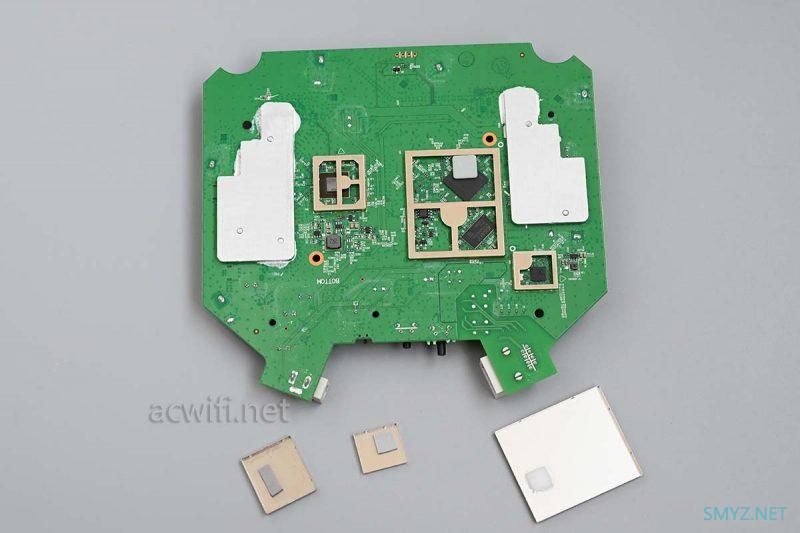

取下屏蔽罩：

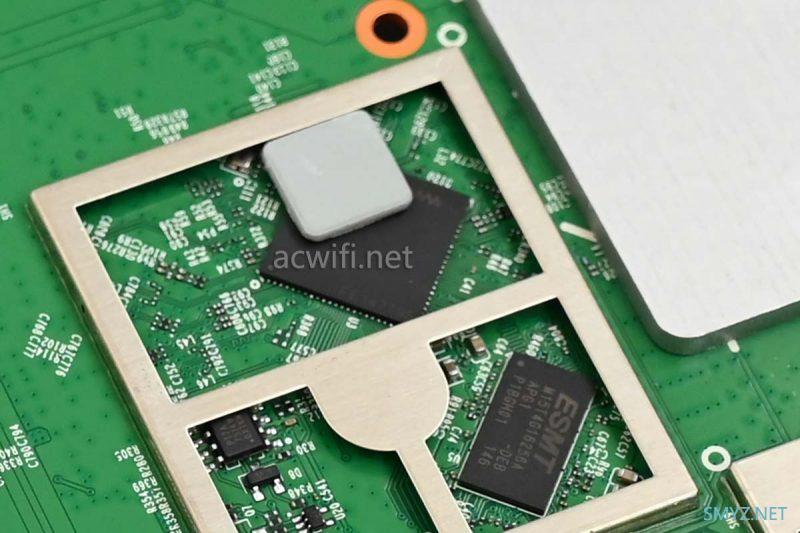

CPU上一小片陶瓷散热片：

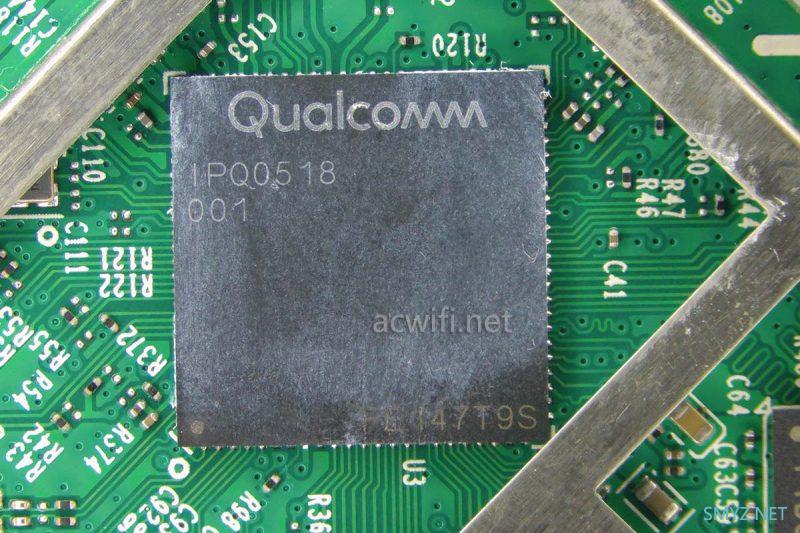

XAP5400GC的CPU型号是IPQ0518，等于IPQ5018，双核1GHz,集成了2.4G Wi-Fi 6，最高速率574Mbps：

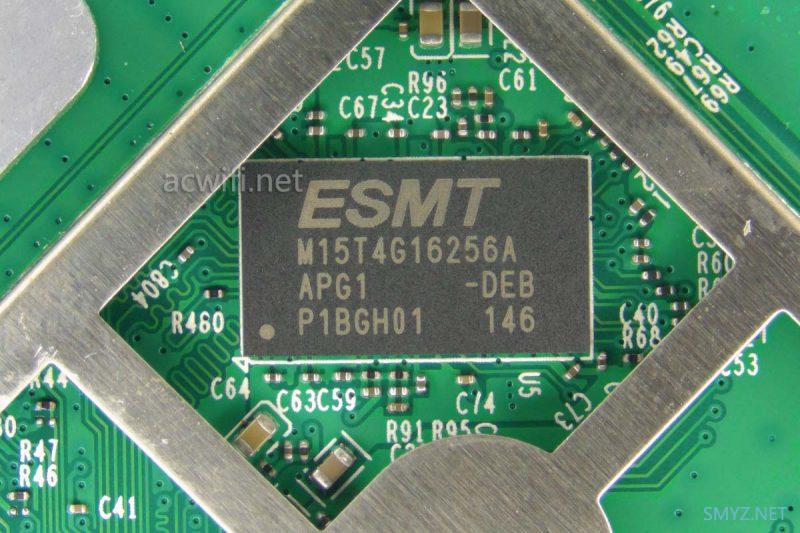

内存芯片型号是M15T4G16256A，容量512MB：

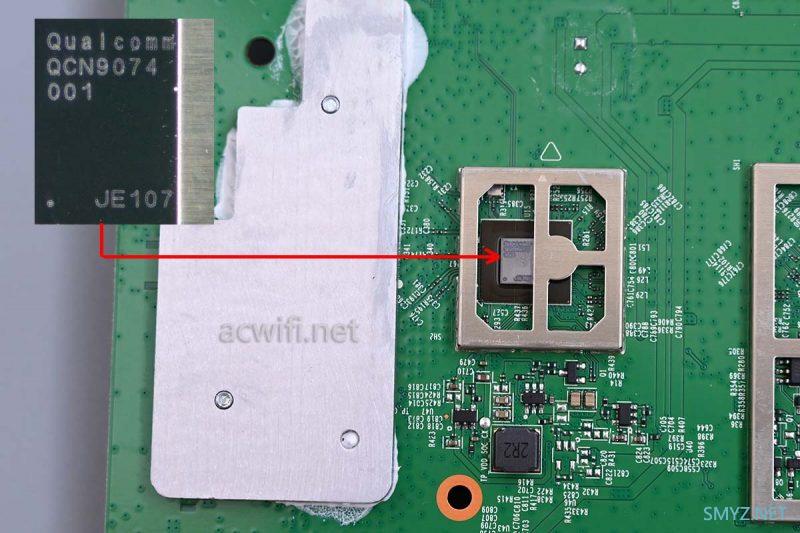

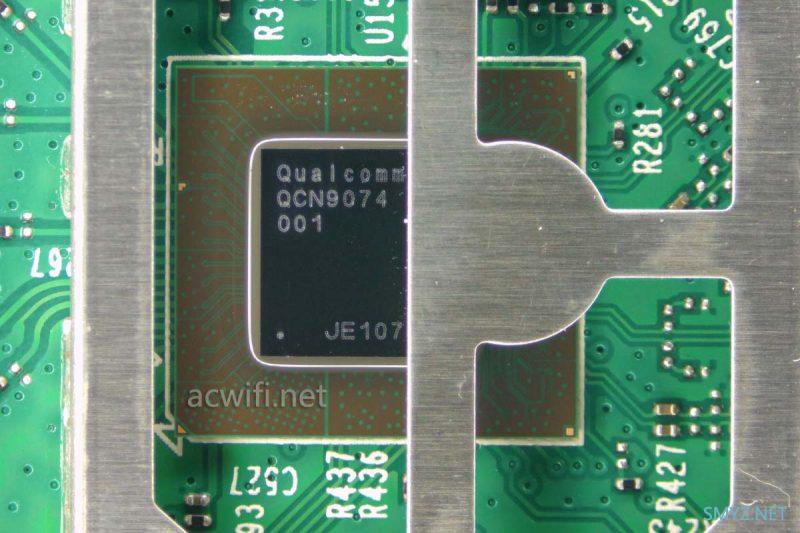

5G无线芯片是QCN9074，4x4MIMO，最高速率4804Mbps，在2x2MIMO下能支持4096-QAM，这时在2x2MIMO下最高速率达到2882Mbps，比如小米11就是。

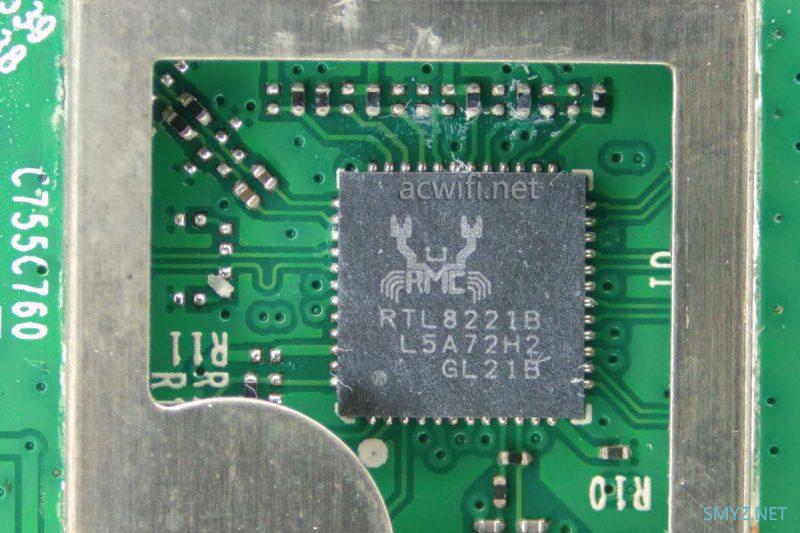

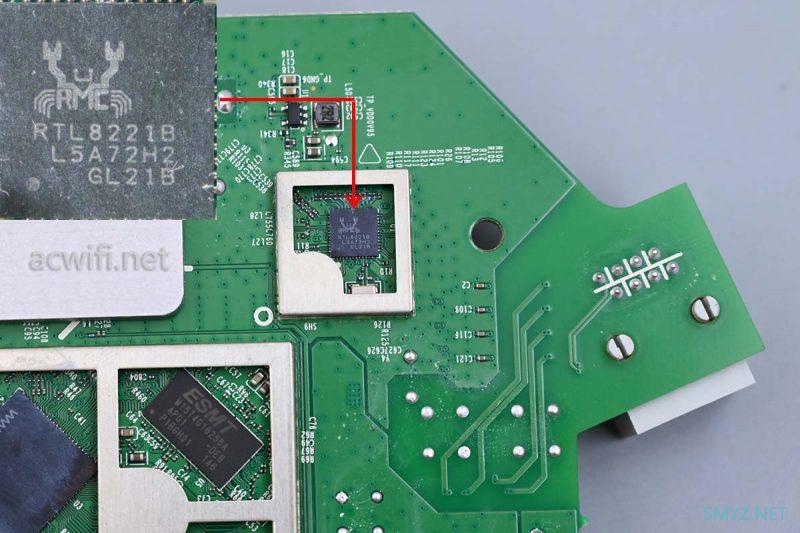

2.5G PHY芯片型号是RTL8221B

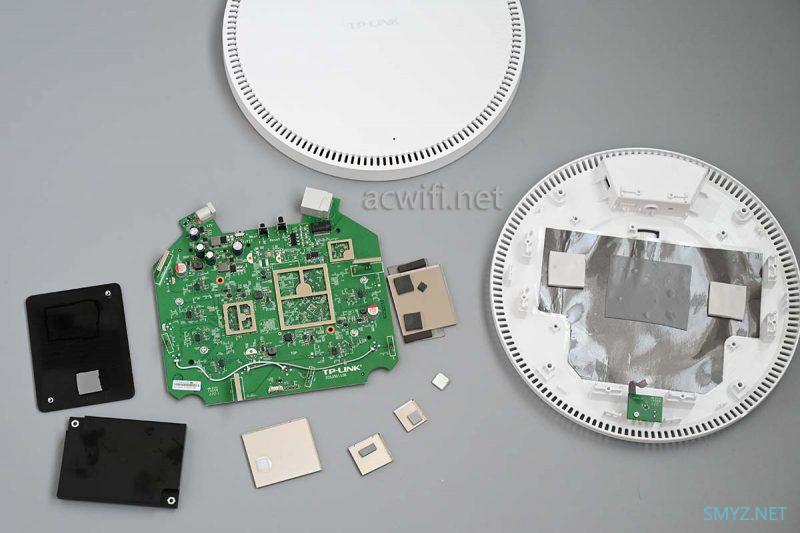

拆完了：
主板背面的芯片型号汇总图如下：

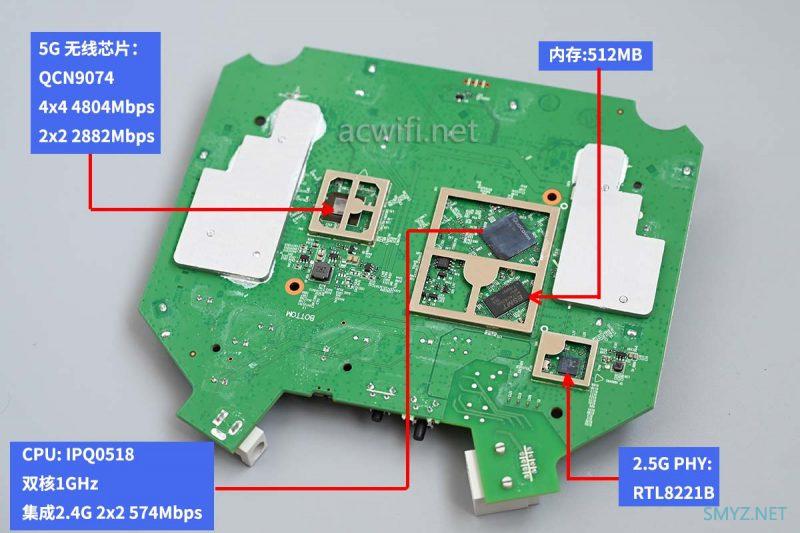

主板正面的芯片型号汇总图如下：

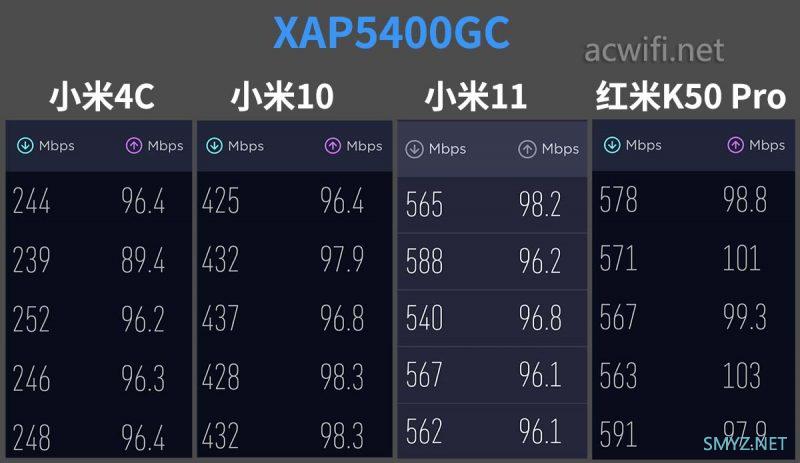

在楼下Ｄ点的测速如下：
奇怪小米11和红米K50 Pro这么接近的。
XAP5400GC相比XAP6000GC在D点的测速是低了一些，但也很强了。

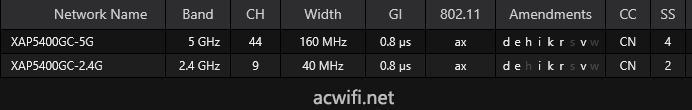

支持k、v、r：

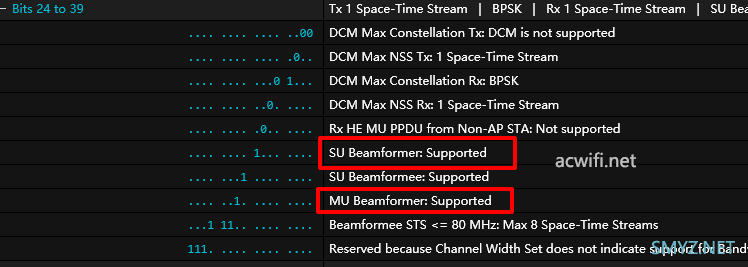

支持波束成形和MU-MIMO：

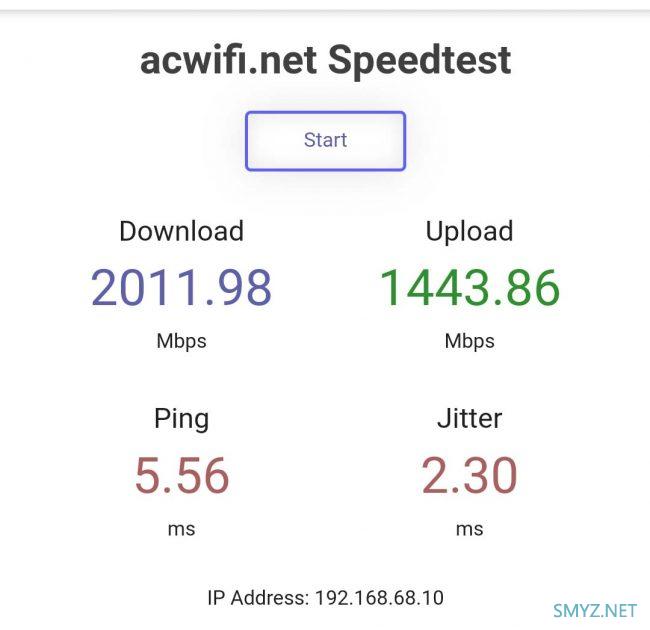

随手把小米11放在XAP5400GC的旁边，连接它的5G Wi-Fi，用自建speedtest测速服务器测速，随便一测的结果如下：
对于我来说这种速度很常见，不用见怪。除非不正常！
850元，比XAP6000GC便宜一半，5G信号是相对弱些，相对，是相对XAP6000GC来说的。显得更有性价比了，如果预算充足，入手XAP6000GC更好啦！
TL-XAP6000GC拆机，2.5G吸顶AP，破D点记录
好累。先到这吧。
