四口2.5G网卡RTL8125B拆机和瓶颈速度测试

一张网卡有四个2.5G网口，接口是PCIe 2.0 x4，有多款，有款乐扩四口2.5G网卡，卖299元，价格不贵，且在京东也有卖，有个15元的全品券，到手284元，平均一个2.5G口71元。很合理！

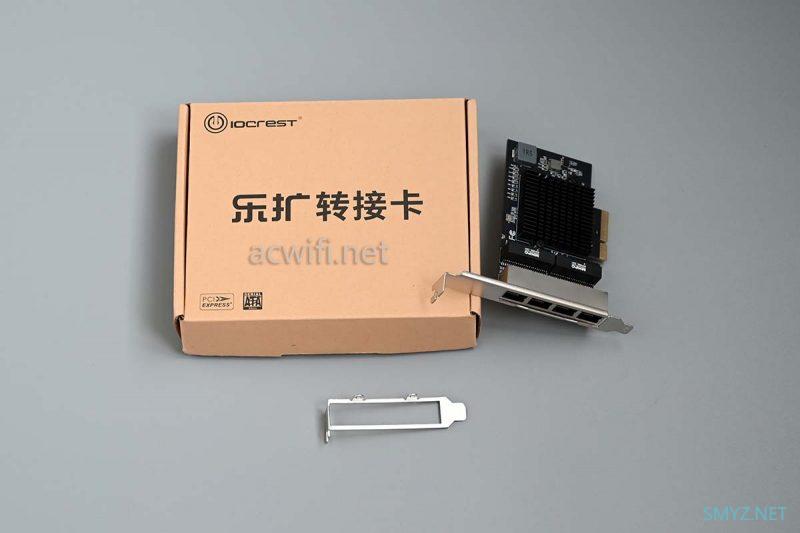

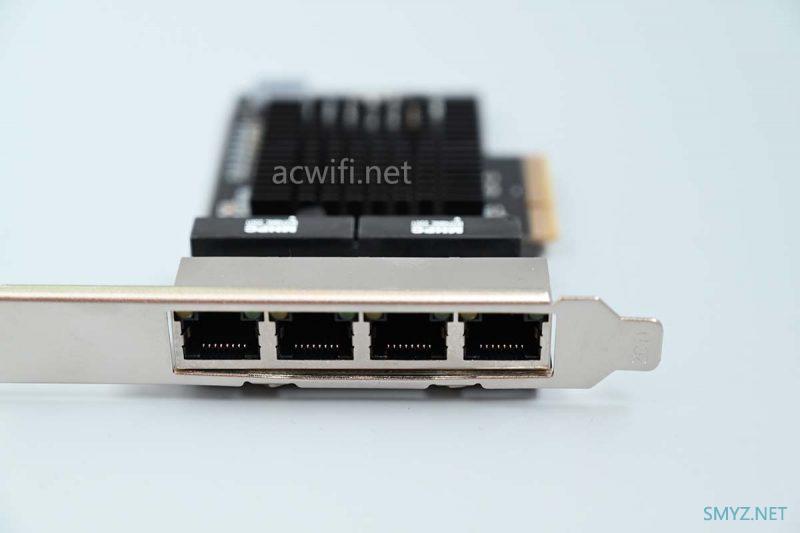

配有短挡板：

先拆开看看，从硬件上来看后面测试结果，会让你容易明白一些。硬件是基础嘛!

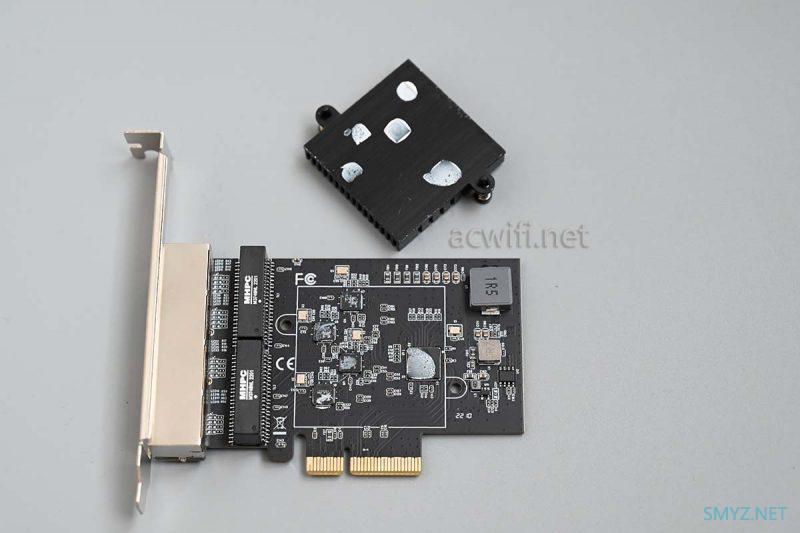

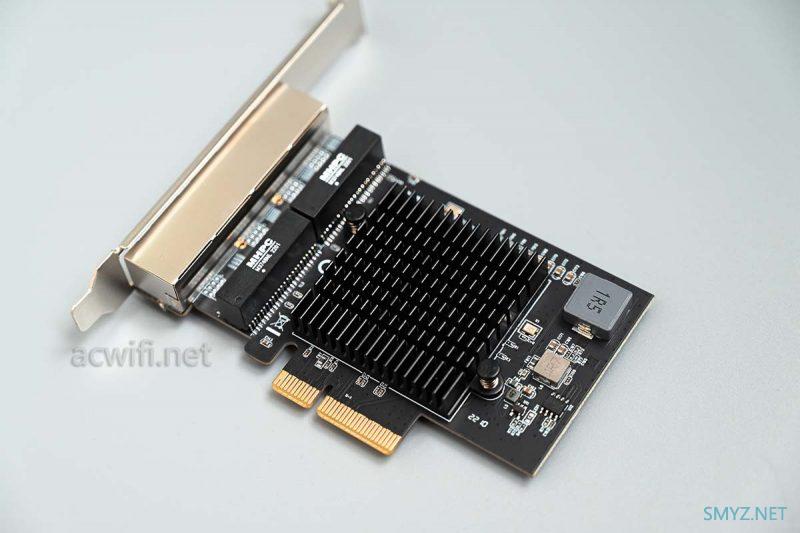

一片正方形的铝散热器，覆盖了所有芯片，其中四颗是2.5G芯片，还有一颗是PCIe通道拆分器，或者叫pcie 交换芯片？？

芯片与散热器之间用了带粘性的导热硅脂，所以要捭开散热器就要先用电吹风对它进行加热，然后用力撬起它，要有不怕死的精神。拆东西多了，你就知道要用怎样的手感，专业地说要用多少N·m的力矩。都是心中有数的，要么烂要么不烂，拆不坏的成功是概率很大的，足足有50%之多。

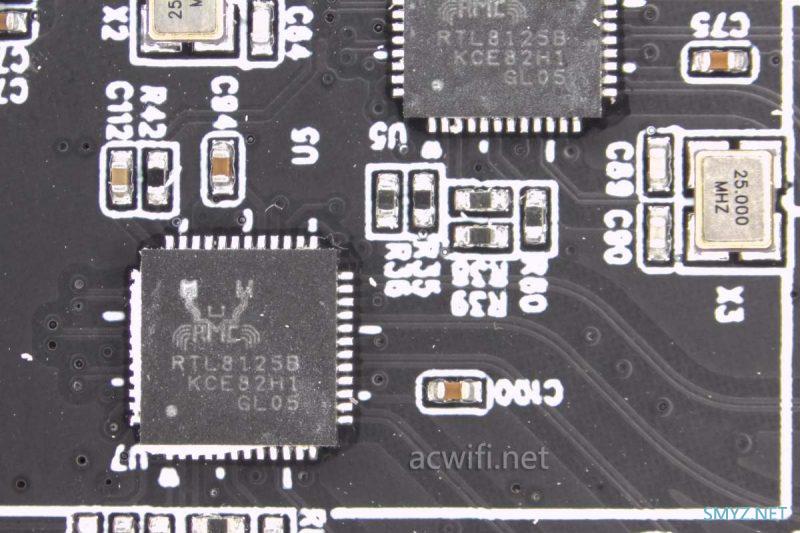

标题都告诉你2.5G网卡芯片是RTL8125B了。

The Realtek RTL8125BG/RTL8125BGS 10/100/1000M/2.5G Ethernet controller combines a four-speed IEEE 802.3 compatible Media Access Controller (MAC) with a four-speed Ethernet transceiver,PCI Express bus controller,and embedded memory.

Supports PCI Express 2.1

Supports 1-Lane 2.5/5Gbps PCI Express Bus

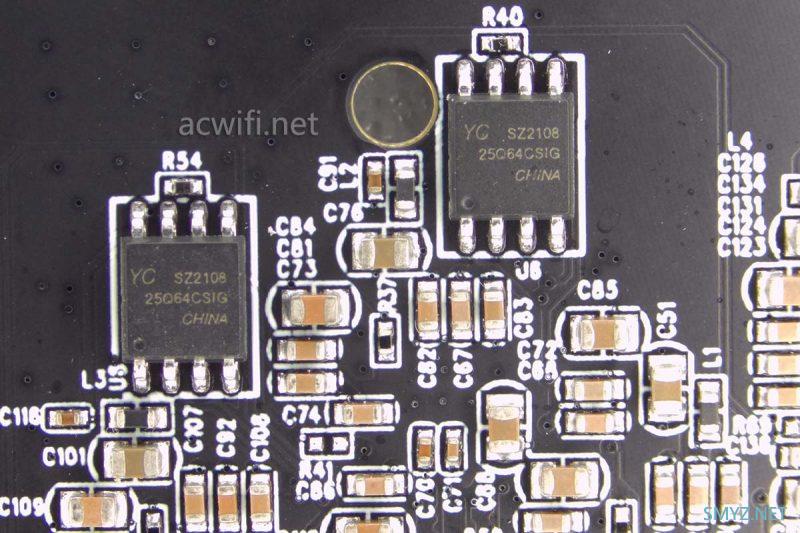

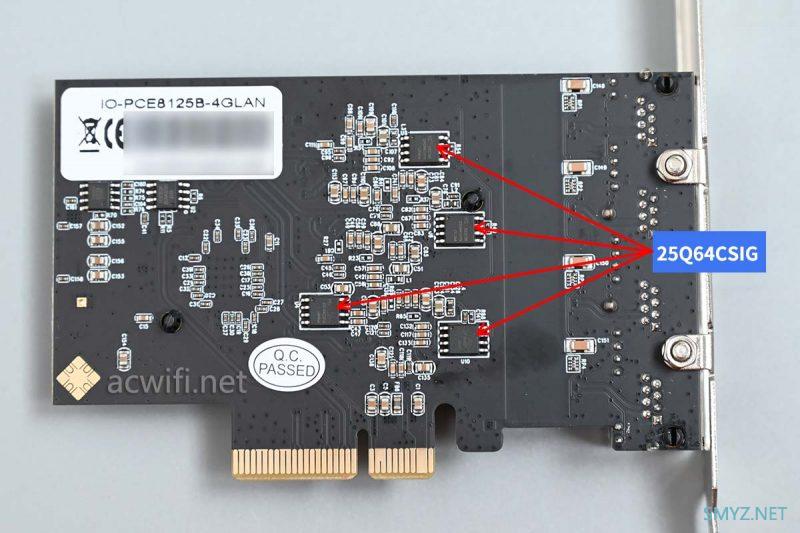

一共有四颗RTL8125B，网卡芯片的背面也有各对应的25Q64CSIG，对应着每颗RTL8125B，所以一共有4颗8MB SPI 闪存，是闪存还是寄存器？

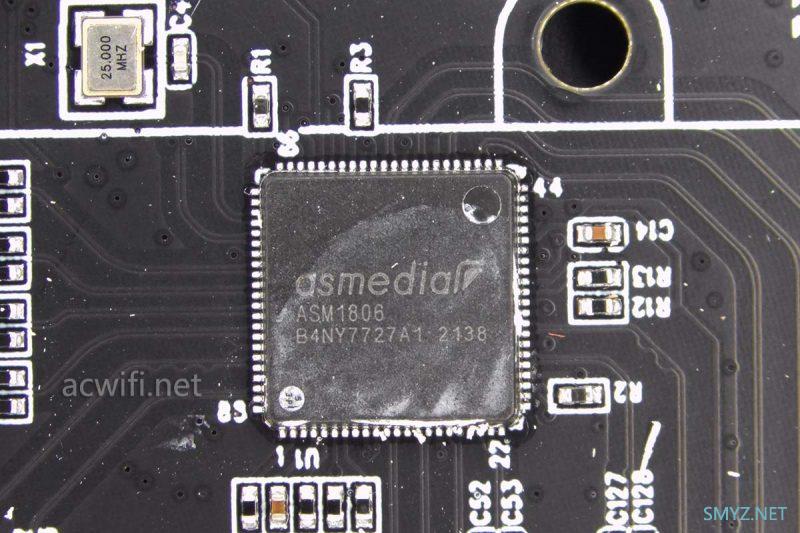

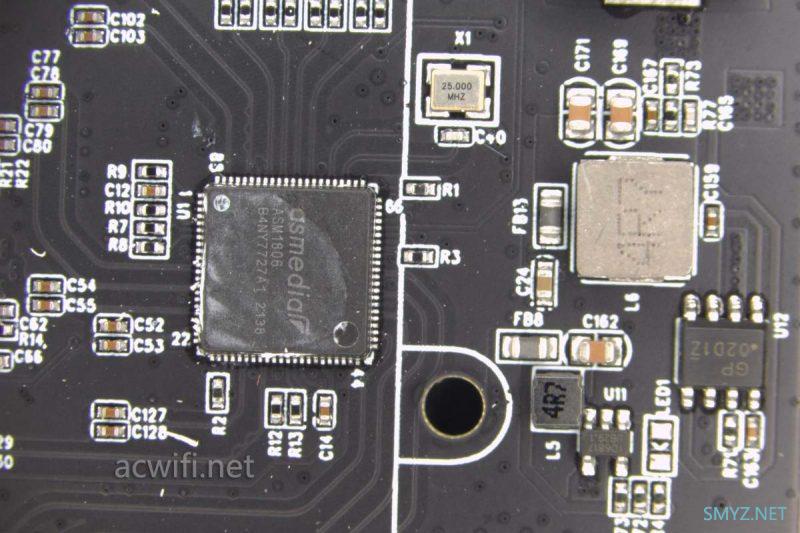

四颗RTL8125B连向这一颗ASM1806：

ASMedia PCIe product ASM1806,a low latency,low cost and low power 6 lane,maximum 4 downstream ports packet switch. With upstream PCIe Gen2x2 bandwidth，ASM1806 can enable users to build up various high speed IO systems,including server,system storage or communication platforms.

参数：

Upstream PCIe interface：

1-,2- lane PCIe® connecting with root port

Automatic detection of lane configuration on boot-up

Supporting transfer rate of 2.5Gb(250MB/s),5Gb(500MB/s) per lane

Downstream PCIe interface

4 lane PCIe® 2.0 interface supporting up to 4 PCIe® ports

Support L0s/L1/L23/L3 power saving states

Support L1 substate deep power saving mode

Support wake up function in S3/S4

Support port disable by individual control

Support LTR

Support AER

Support SRIS on both upstream and downstream ports.

Max Payload Size = 512Byte

Support hot-plug,surprise remove

从“With upstream PCIe Gen2x2 bandwidth”这里得知，这颗芯片的瓶颈会是PCie 2.0 x2，即500MB/s x2=1GB/s。换算成Gbps就是8Gbps，是这样换算不？我是参考以下资料的。

PCIe 吞吐量（可用带宽）计算方法：

吞吐量 = 传输速率 * 编码方案

例如：PCI-e2.0 协议支持 5.0 GT/s，即每一条Lane 上支持每秒钟内传输 5G个Bit；但这并不意味着 PCIe 2.0协议的每一条Lane支持 5Gbps 的速率。

为什么这么说呢？因为PCIe 2.0 的物理层协议中使用的是 8b/10b 的编码方案。 即每传输8个Bit，需要发送10个Bit；这多出的2个Bit并不是对上层有意义的信息。

那么， PCIe 2.0协议的每一条Lane支持 5 * 8 / 10 = 4 Gbps = 500 MB/s 的速率。

以一个PCIe 2.0 x8的通道为例，x8的可用带宽为 4 * 8 = 32 Gbps = 4 GB/s。

原文链接：https://blog.csdn.net/s_sunnyy/article/details/79027379

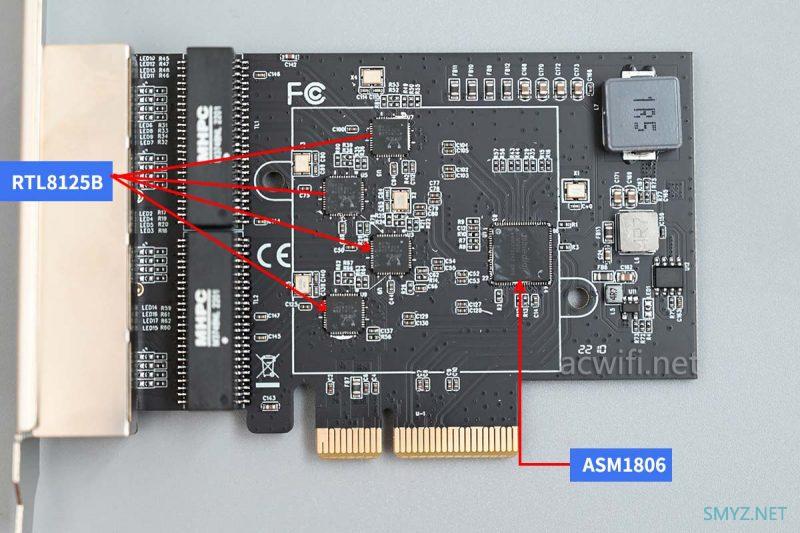

四口2.5G网卡的芯片汇总图如下：

背面：

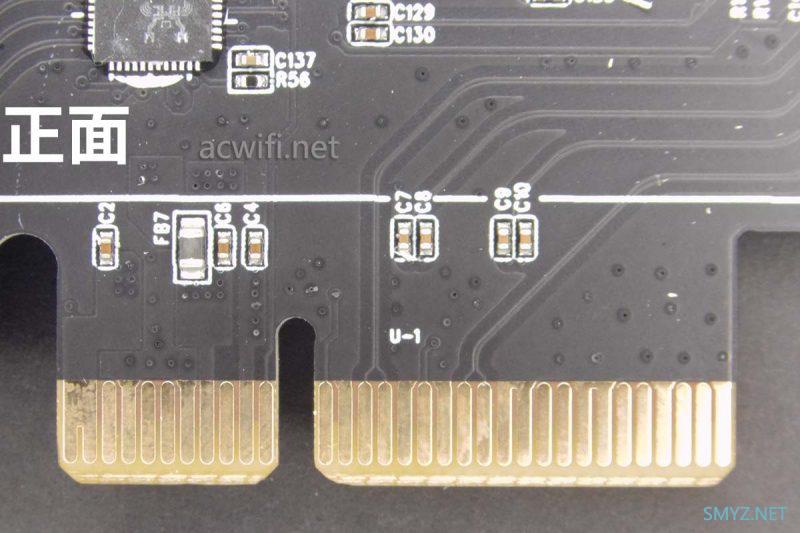

把引脚放大看看，正面：

看上图，最左边的脚有接电路，所以如果你要玩转接，这网卡是需要再接12V供电的。继续看，右边的一排引脚只接了一般呀，

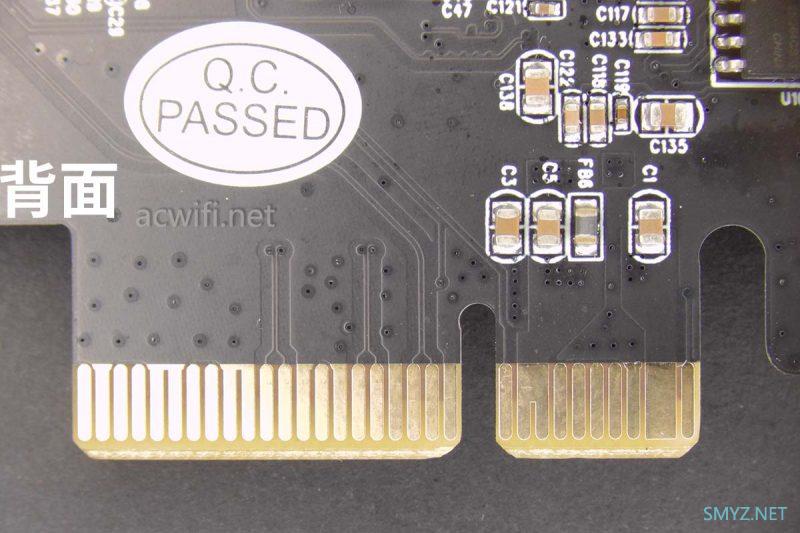

背面：

看上图左边一排也有一半也是没接线，所以这个是物理x4插脚，但实质只是x2的带宽。

不过从ASM1806的参数来看，它也就是x2而已。。。

以下是简单的测速，测速都是使用IxChariot软件进行。乐扩四口2.5G网卡插在I5 6500的主机里面。

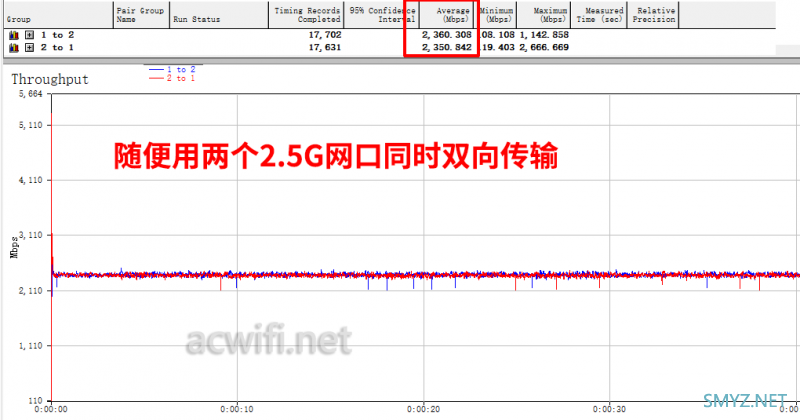

直接来个双口双向：

两个网口双向都没问题，跑满各自的端口速度，双口一共是4710Mbps，极限了。

（1Gbps端口的极限传输速度是945Mbps左右，2.5倍就是2362Mbps左右。传输数据包 有损耗的，因为每个数据封包里面要插入一些代码）

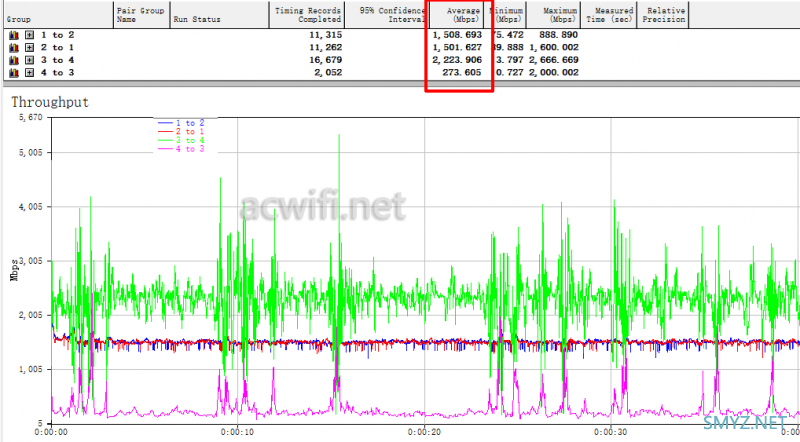

以下是四个网口同时双向传输，结果如下：

把以上四口相加就是这网卡的总带宽了：5.5Gbps。

以上测速看不懂？那么把四个2.5G网口都接入一台万兆交换机，交换机每个端口自动识别为2.5Gbps速率，再把一个X550网口接入这台交换机，识别为10Gbps，接下来是四个2.5G网口与一个10G网口之间的传输速度测试。

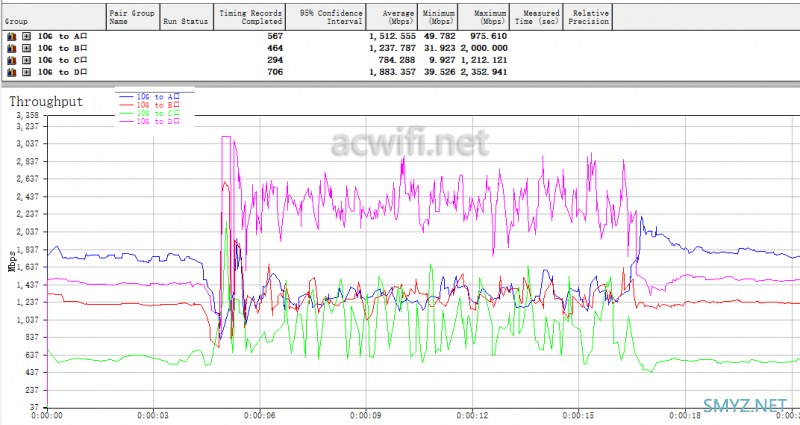

10G同时向4个2.5G网口发送数据，结果是5.4Gbps：

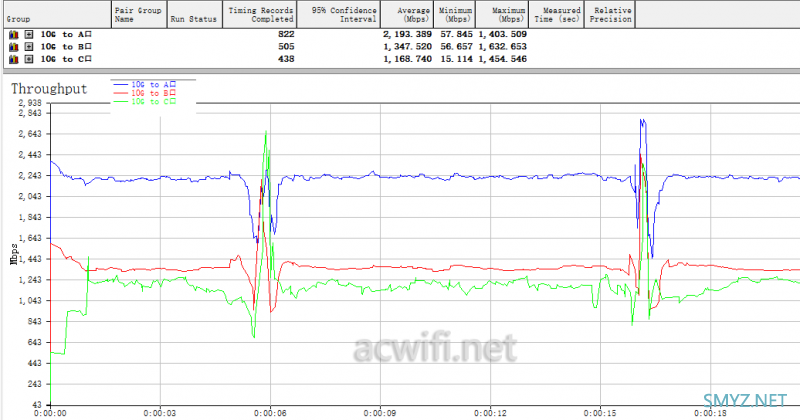

10G同时向3个2.5G网口发送数据，结果是4.7Gbps：

想不到三个网口之和没有达到5G多bgps。

以下是反向。

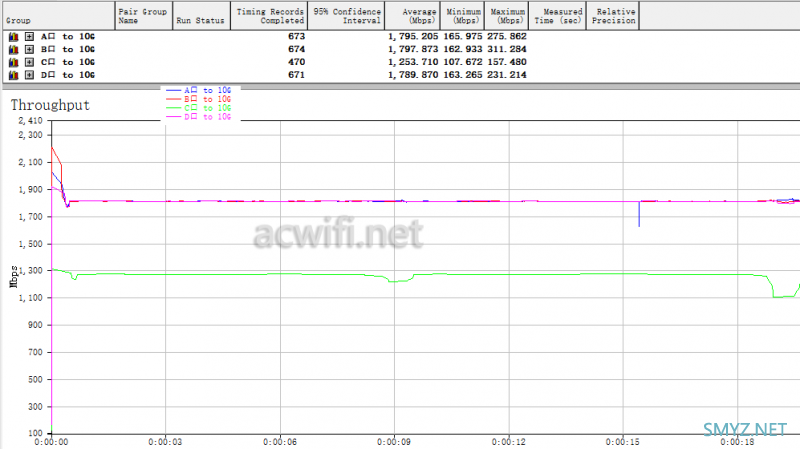

4个2.5G网口同时向一个10G网口发送数据，结果是6.63Gbps：

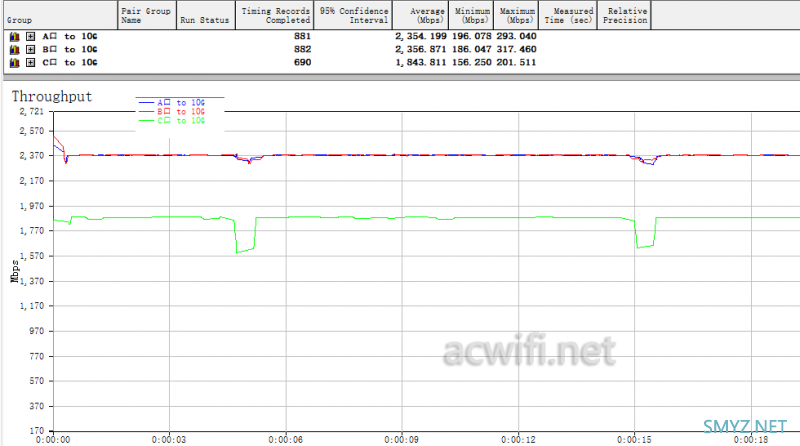

3个2.5G网口同时向一个10G网口发送数据，结果是6.55Gbps：

发送数据的总带宽比接收的明显要高呀。

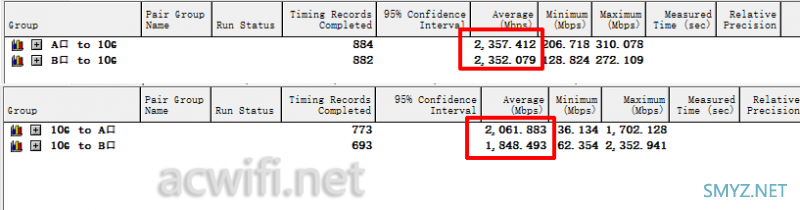

2个网口的放一起看了：

两个网口也是发送速度比接收速度要快。不知道是不是交换机问题，还是不对等的网口传输就会这样！

把以上所有测速结果里面，挑一个最大值，就是6.63Gbps。四口2.5G总速度应该是9.45Gbps，这网卡的瓶颈是6.63Gbps，只能满足双口同时传输达到满速，三口不行，四口更不行。

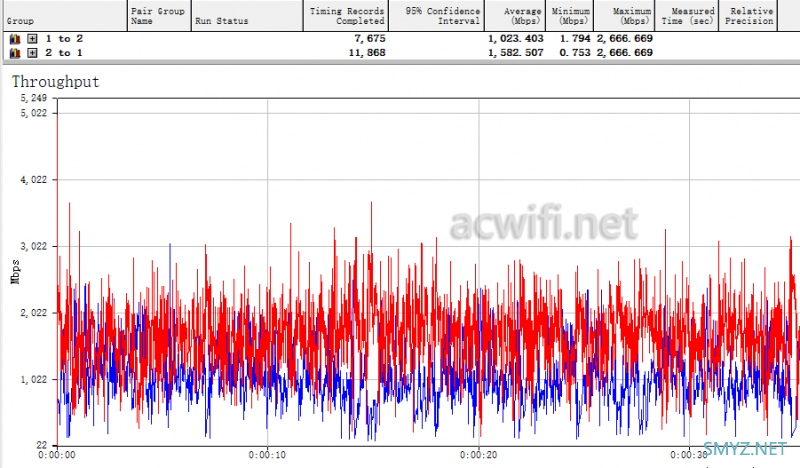

RTL8125B还有双网口的，我也买回来了，但简单测试后就退掉了，只留了这张四口的。因为双口是pcie 2.0 x1，不过，它双口只有2.6Gbps：

双口2.5G网卡的单个网口传输是是没有问题，可以有2372Mbps，跑满了。要购买双口的朋友是要谨慎了，但是，如果是买来DIY双2.5G软路由的，这就不成问题了，我们的宽带嘛，不对等的，2千兆宽带也只可能给你50M上行。。。。

不过双口的要220多元呢，加多60多元就可以跑满双口了，还多2个2.5G口用。

今天就到这里吧，最近没啥时间。

等做完2.5G网卡的小包转发测试再把以上数据做个汇总。
