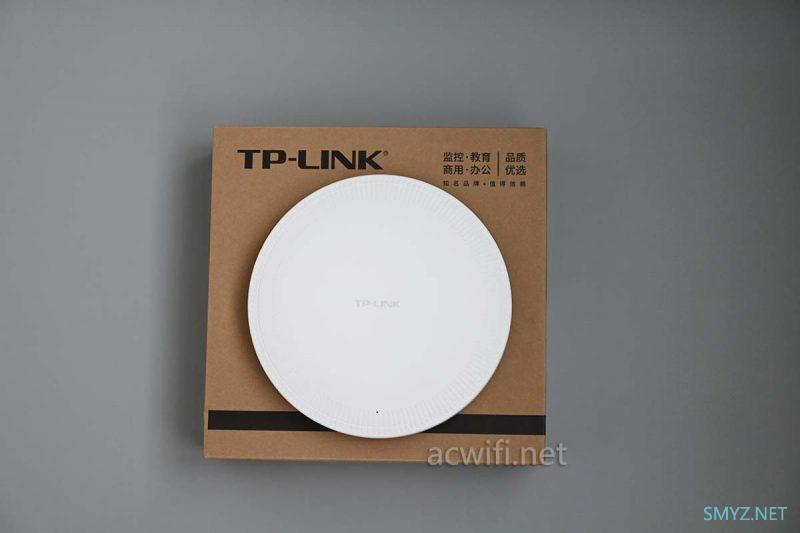

圆圆的吸顶AP，闲鱼价格不到400元，无线规格是AX3000。安装在天花板，天生就有利于无线覆盖，因为避开了许多家具、柜子、家电这些大件物体嘛（若放在桌子上）。

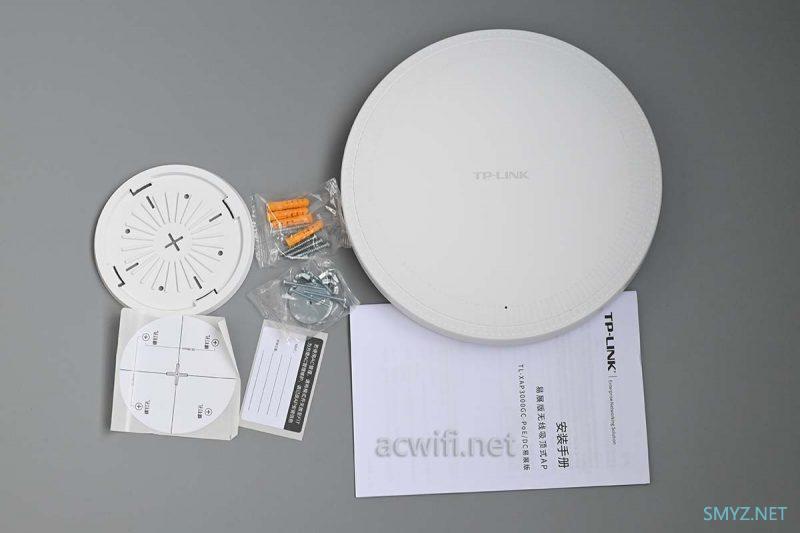

配件包含了快装支架、孔位贴纸、螺丝等，没有DC电源。
一圈的散热孔：
整体尺寸忘记量了，商品参数是这样的：Φ235×50mm（不含安装件）

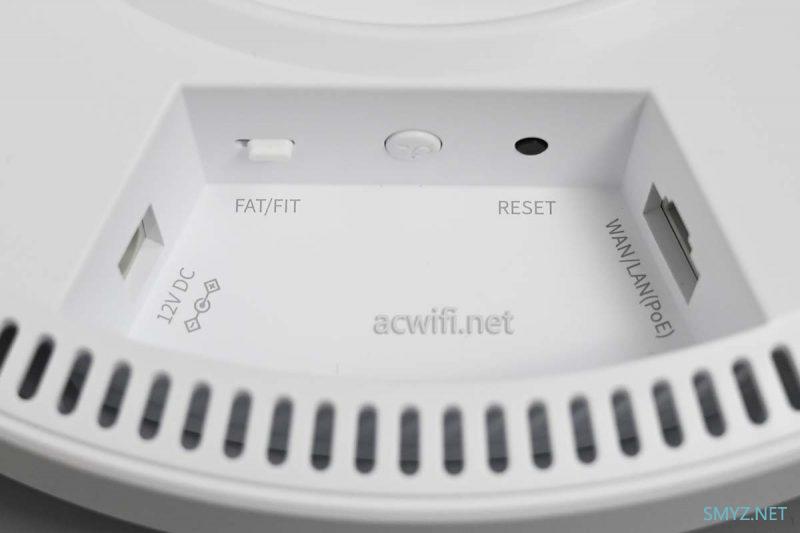

左边一个12V DC电源输入口，右边一个千兆网口，当切换成胖AP模式时（FAT）可充当WAN口使用。中间一个易展组网按键，不管瘦或胖，都有易展组网功能。一个恢复出厂设置键（RESET），它是微微突出的，用手指头按住即可操作复位。

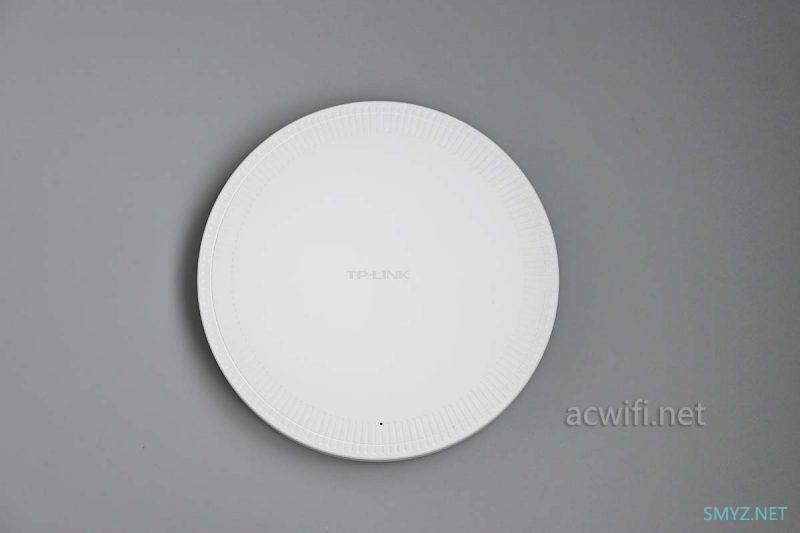

你想像一下图片是抬头看见的，就是安装吸顶的效果：

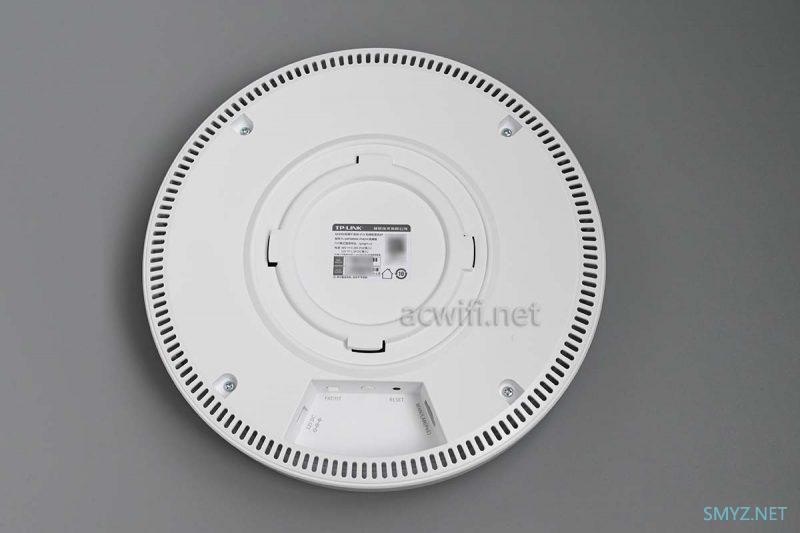

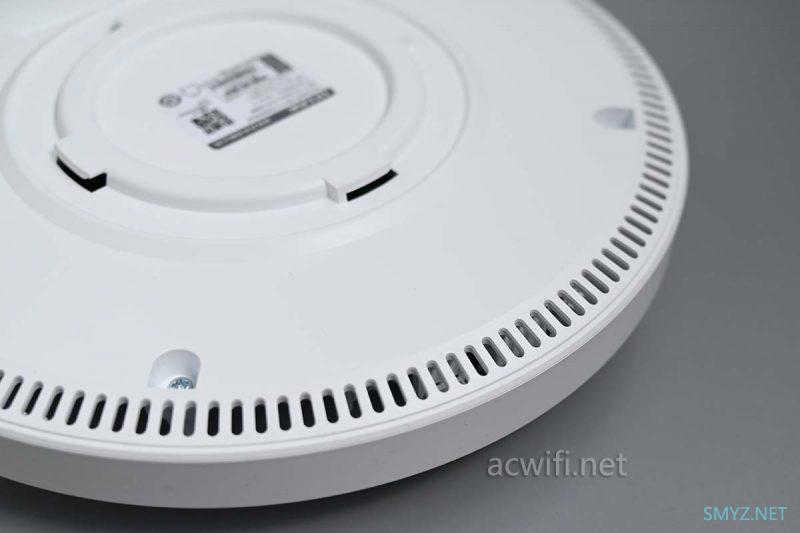

AP背面：

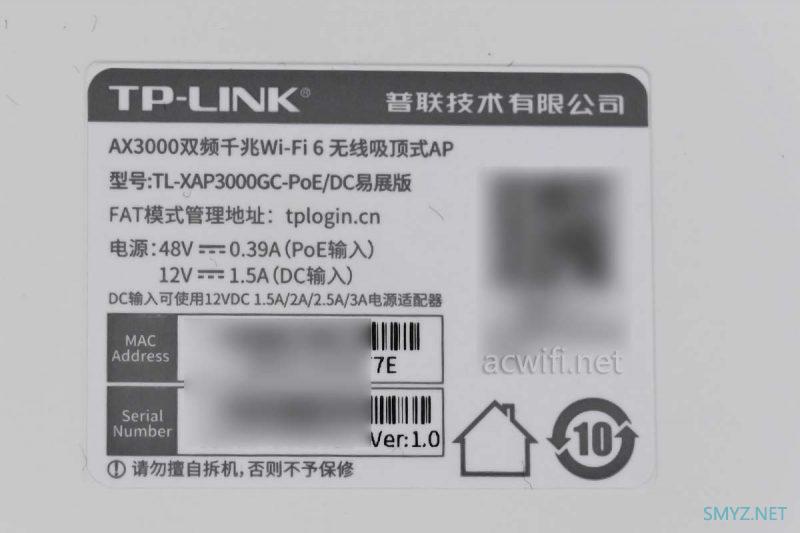

标签信息，型号：TL-XAP3000GC-PoE/DC易展版。
DC输入规格要求是12V/1.5A，你找大于或等于1.5A的就可以了。如果你只需要一台吸顶AP，就不必买PoE供电设备，你布好强电，接下DC电源插上网线，与易展路由有线组网就OK了。
怎么与易展路由组网？
AP不是有个易”展键“吗，切换到瘦AP模式即FIT后不插网线开机，在易展主路由上添加展展设备，就会发现它了。组好后插网线即自动切换成有线组网，不插网线就是无线组网。

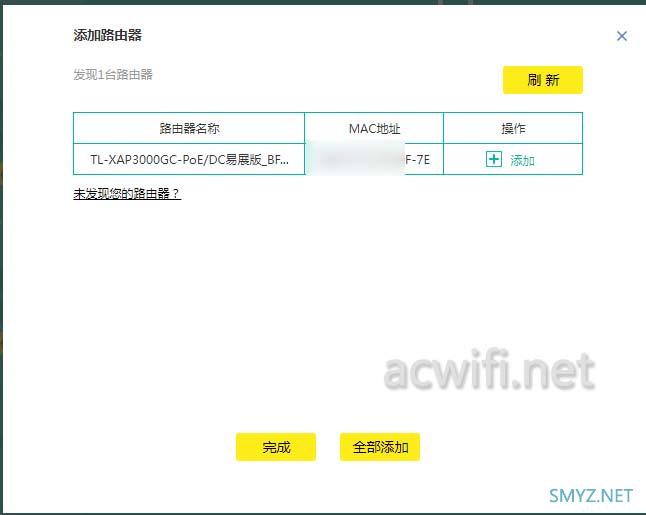

比如我拿XDR6080添加这个XAP3000GC：

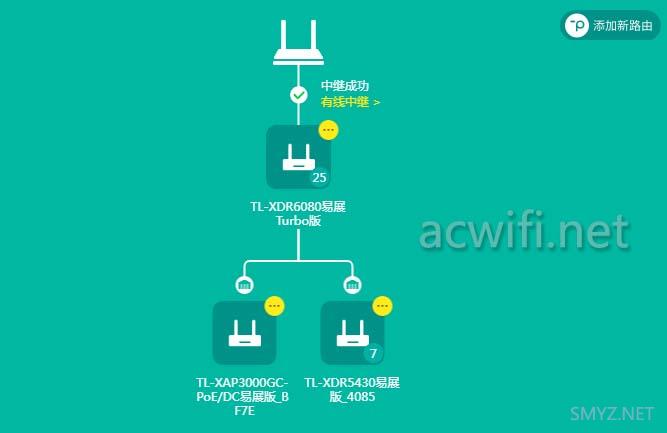

添加成功后：
可是呢，组易展之后就不能进入AP设置了，因为易展组网都这样，不能对子设备进行单独设置，不能进入设置页。AP的优势比如漫游阈值、弱信号剔除、802.11r都没有了。
或许有人会问：我把XDR3060倒扣在天花板上，是否一样的效果？ 不是的，因为这样很丑，没有漂亮的效果！其它一样！
打算AP和路由混合组网的，要考虑清楚得失：AP下降为普通路由器的功能，反之，普通路由器也不会无中生有那些AP才有的功能。

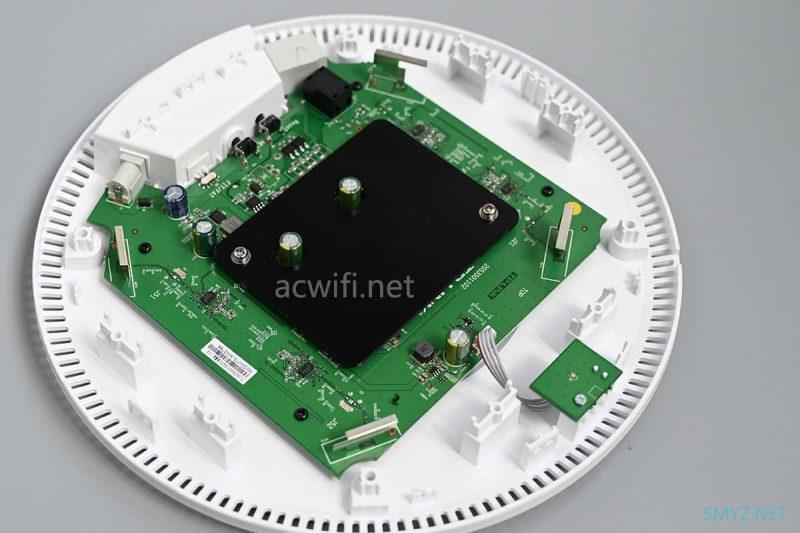

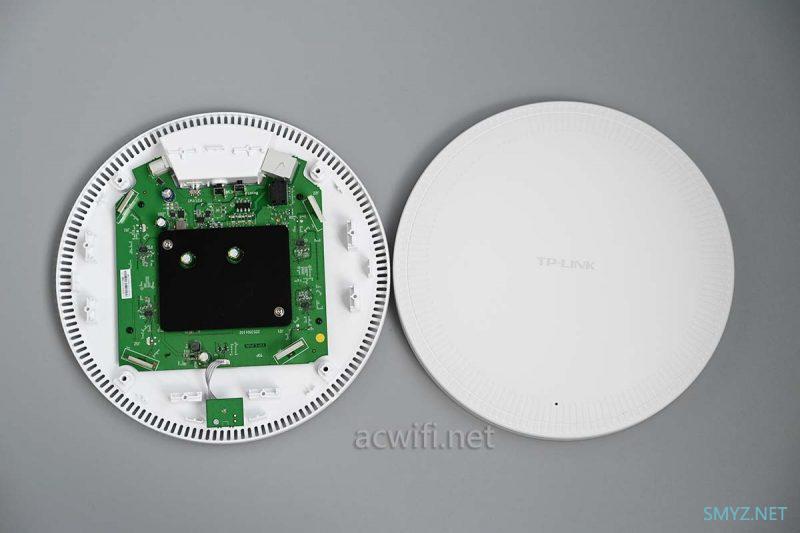

拆开AP外壳：

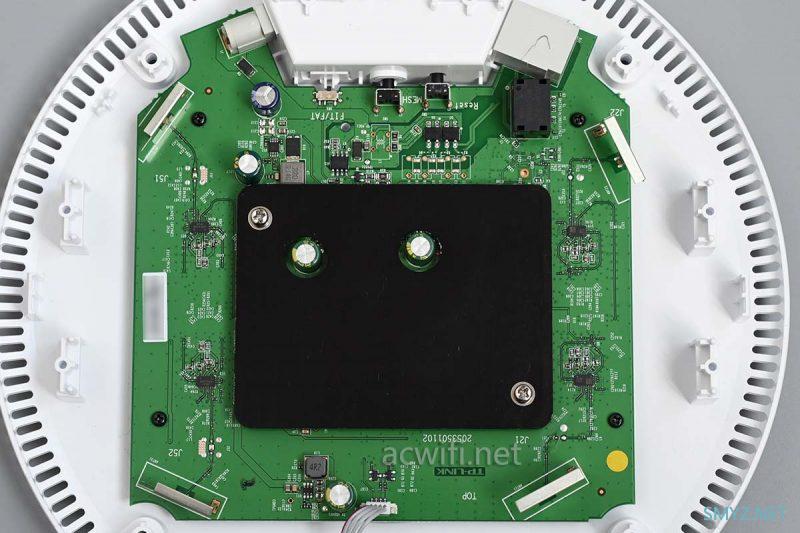

正中间有一片不算大的铝散热板：

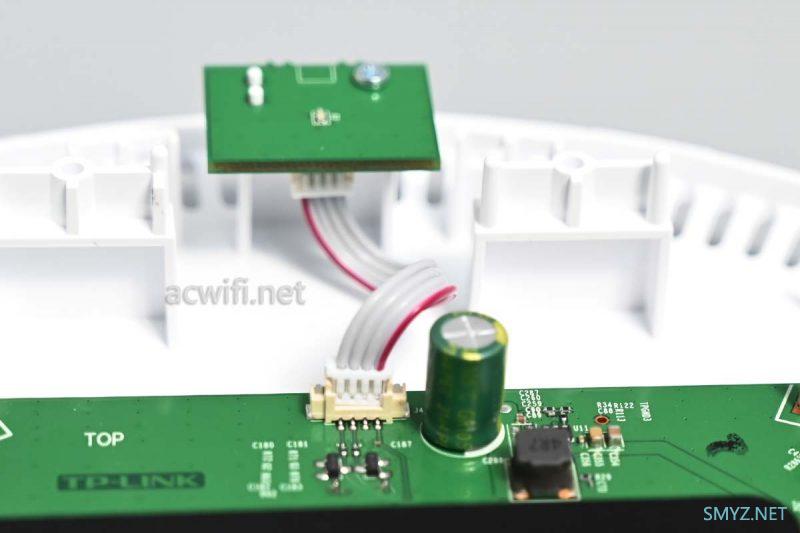

LED小板用四针排线连接着主板，我回装之后插上电源后指示灯不亮，我以为坏了，折腾了好一阵之后决定重新打开外壳检查才发现问题。吓得我赶紧拿出30年的陈皮吸几口以缓一下神。

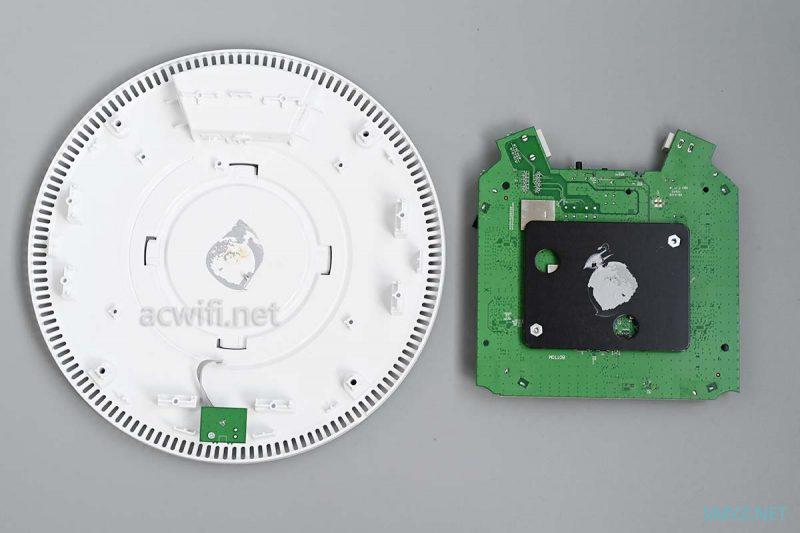

主板与底壳用了四颗螺丝固定，取出主板：

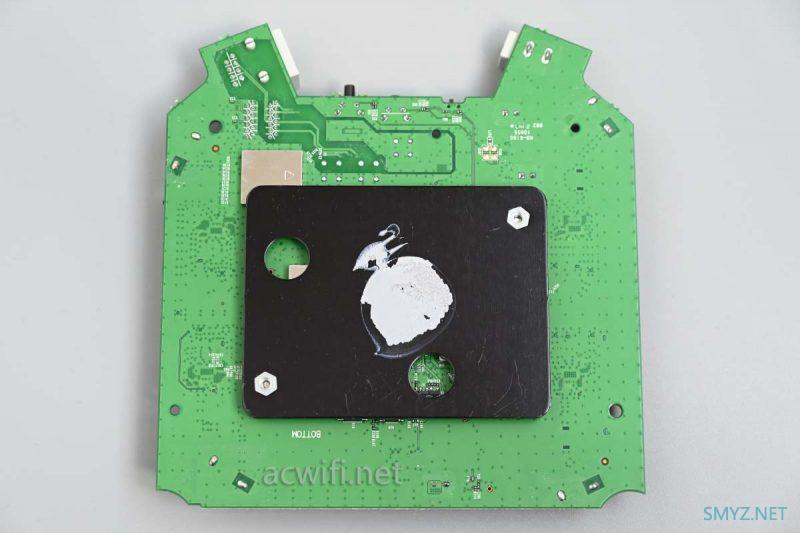

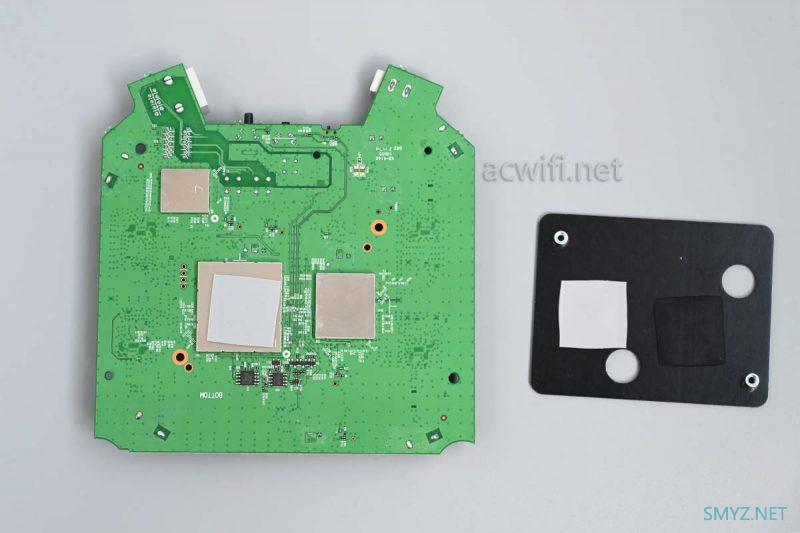

主板底部也有散热片，且涂有导热硅脂与底壳接触：

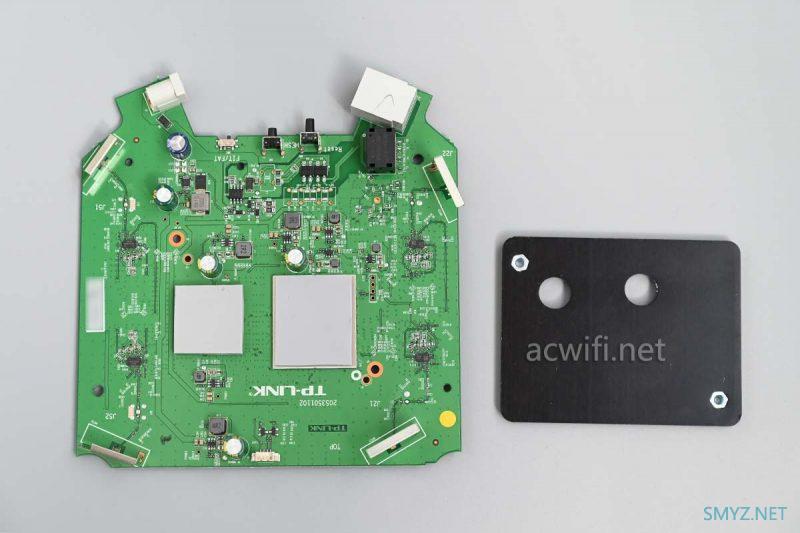

散热要从主板正面拆开螺丝：
主板背面的散热也拿下来：

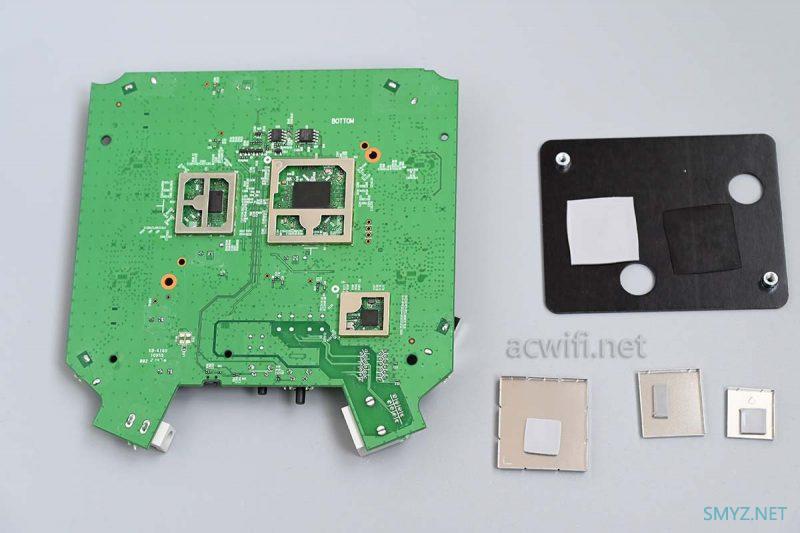

撬开三片屏蔽罩，主要芯片都在这一面。

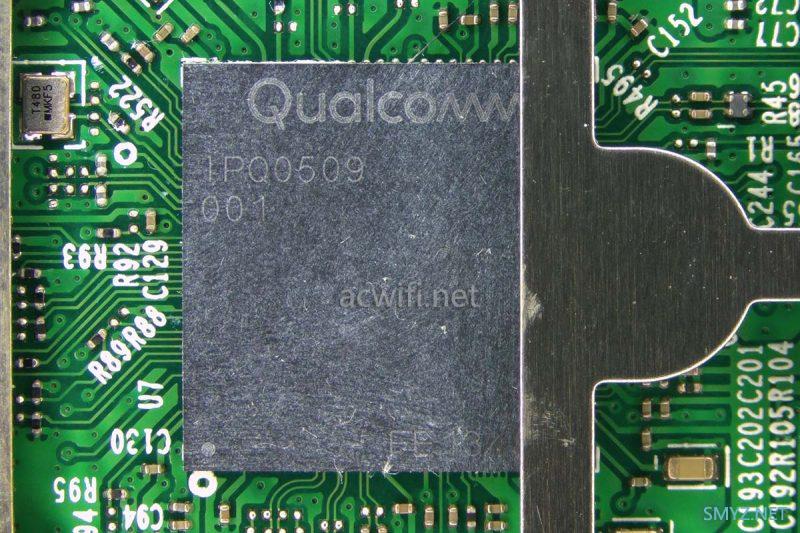

XAP3000GC的CPU型号是IPQ0509，双核1GHz，集成单核1GHz NPU，集成256MB内存，集成，，，，，还集成乜鬼呀？？？？
集成2.4G Wi-Fi 6，2×2 MIMO，最高速率574Mbps：

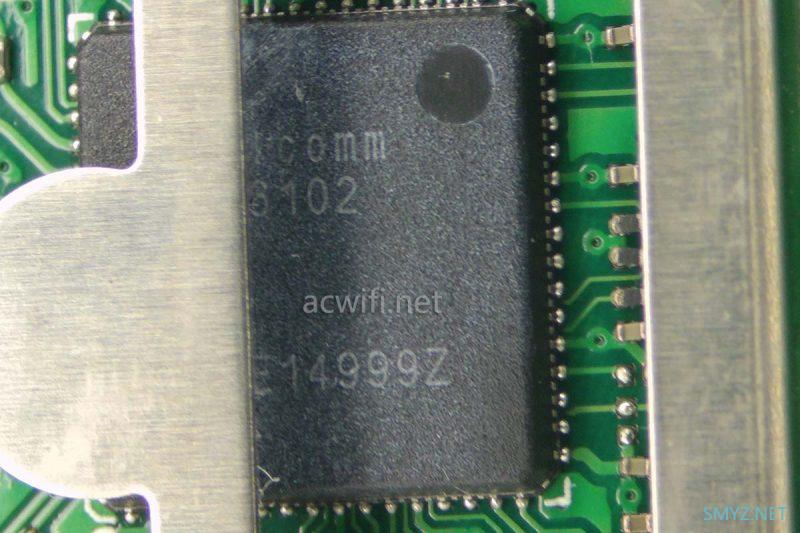

5G无线芯片型号是QCN6102，2×2 MMO，最高速率2402Mbps：

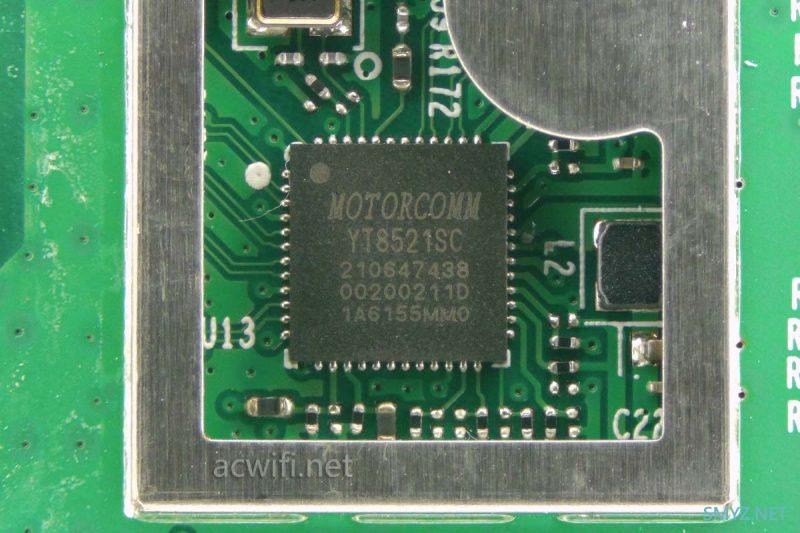

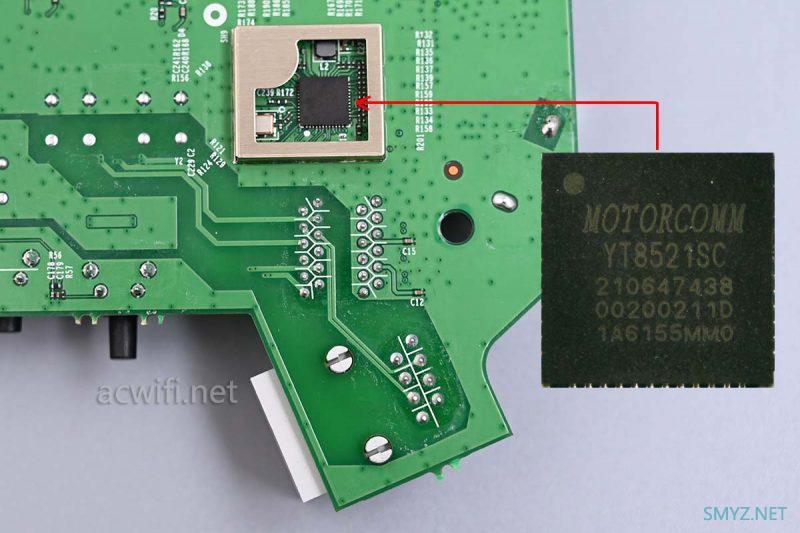

以下是一颗千兆PHY芯片，型号是YT8521SC：

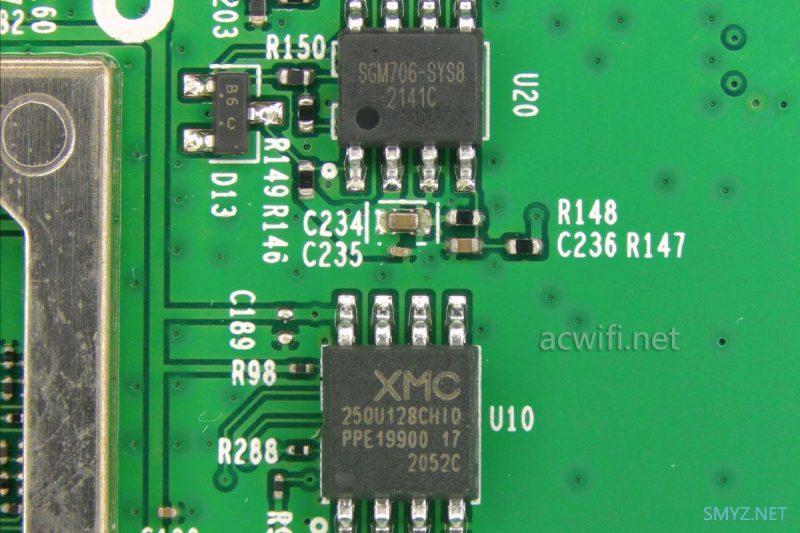

闪存容量16MB。

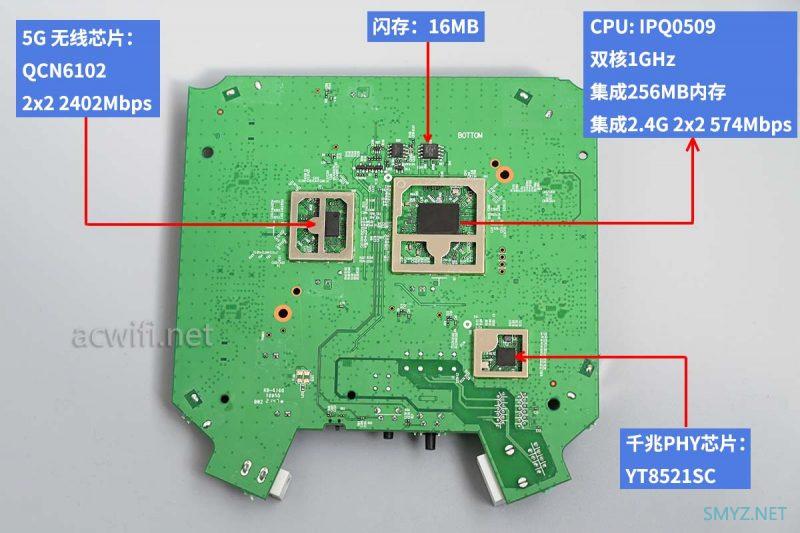

主板背面的各芯片型号汇总图如下：

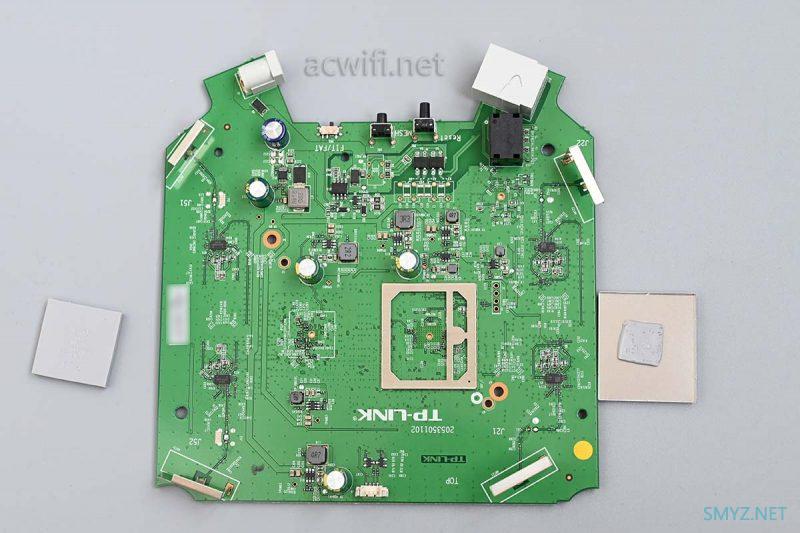

把主板翻过来正面，这一面主要电供和射频电路，撬开一片屏蔽罩，空的，位正CPU正下方：

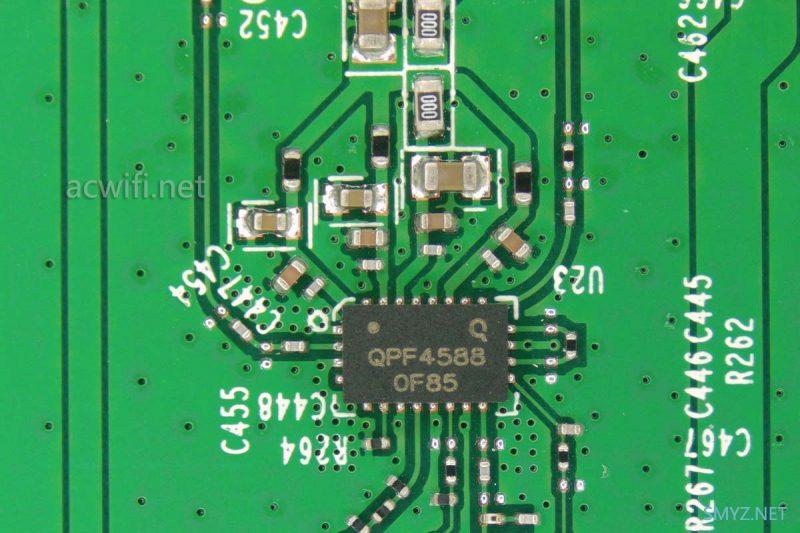

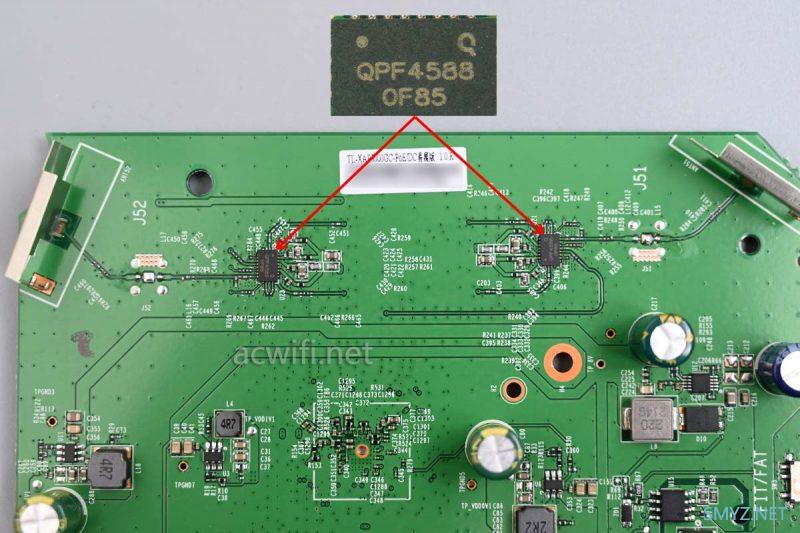

先看5G FEM芯片呀，型号是QPF4588，是一颗高功率FEM芯片：
QPF4588的功率放大参数如下：
5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path
（上图左右各一个单频5天线）

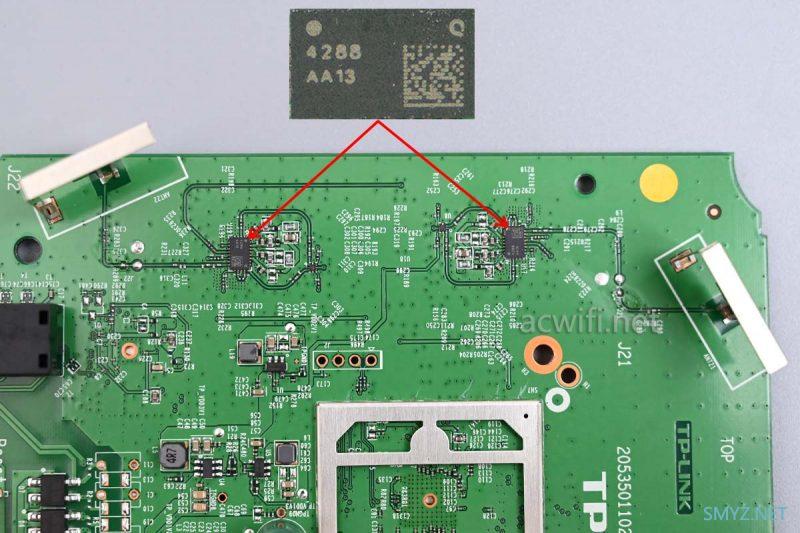

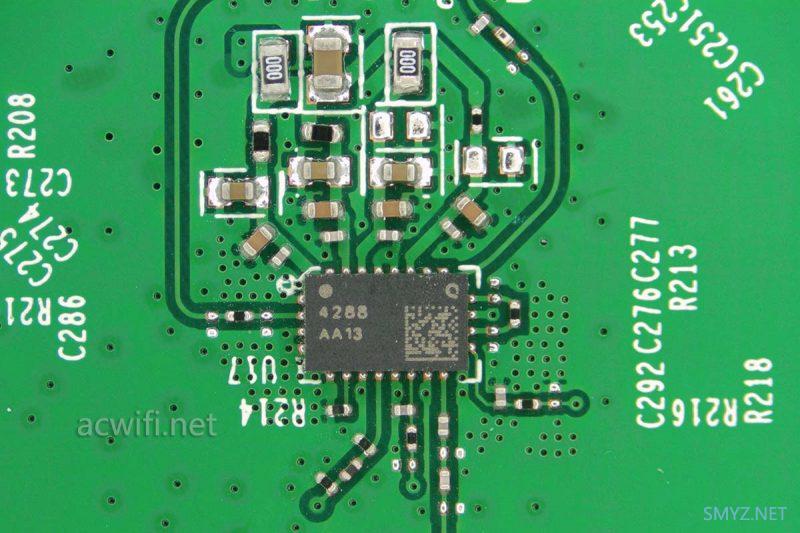

2.4G FEM芯片型号是QPF4288，也是一种高功率：
QPF4288的功率放大参数如下：
2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path
（上图左右各一个单频2.4G天线）

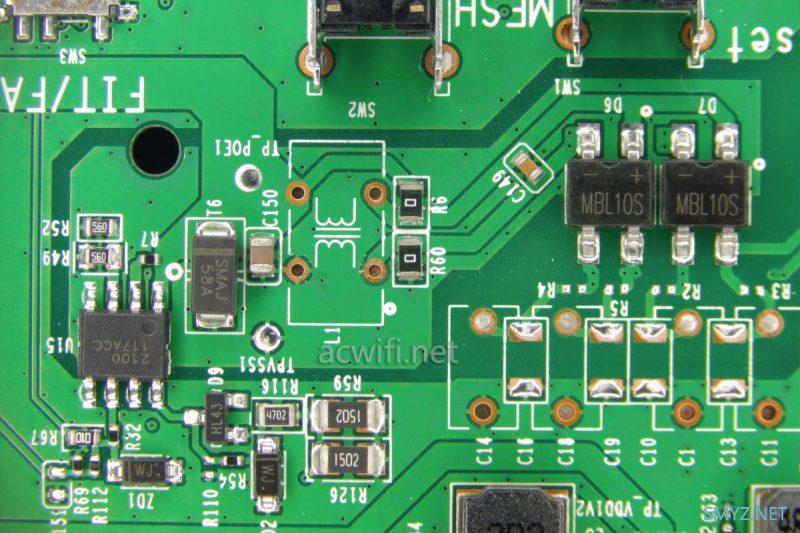

下图是网络变压器附近的电路：

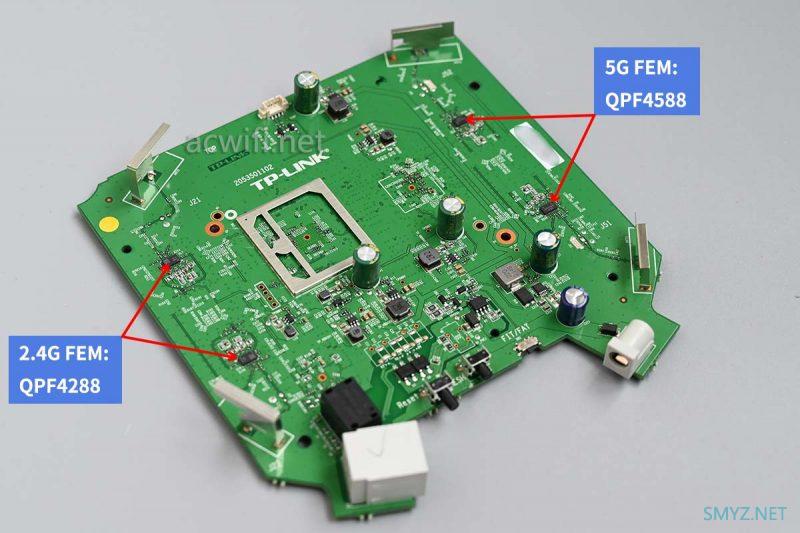

主板正面的芯片型号汇总图如下：

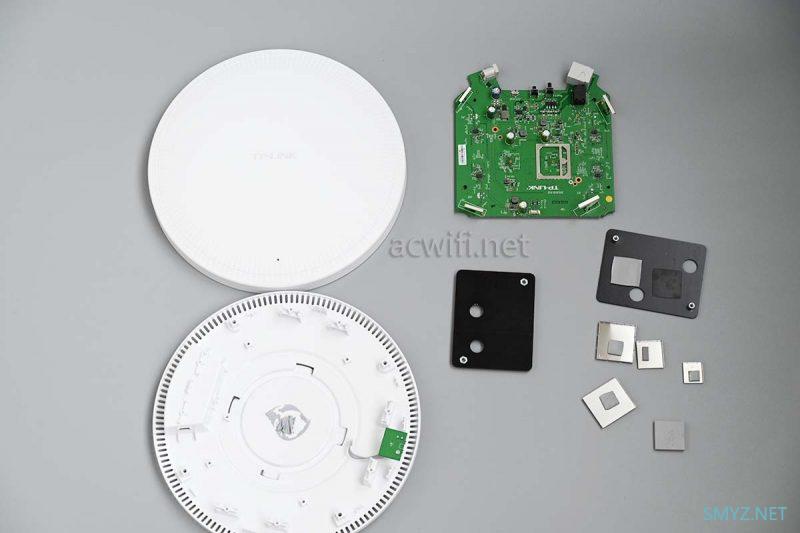

至此这台XAP3000GC拆机完成了，
支持802.11k、802.11v、802.11r。（简称kvr）

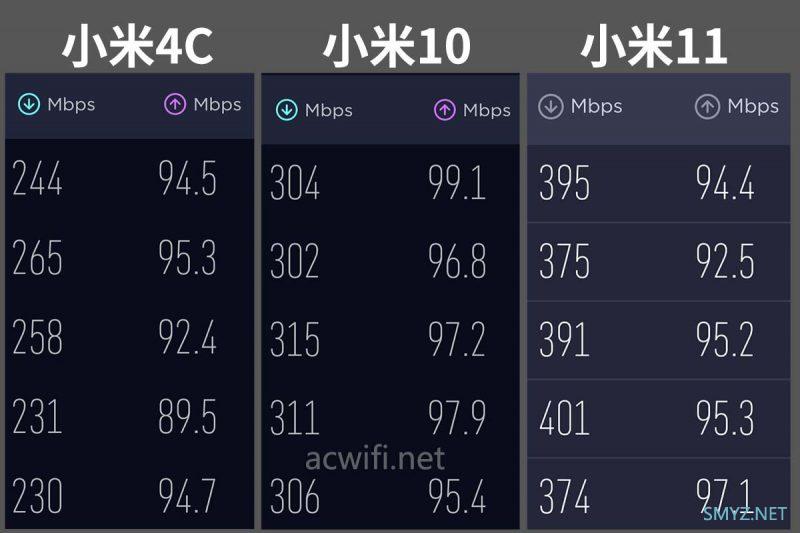

最后在D点位置测速看看：（电信1000下行100上行（电信给我端口限速），只测5G，信道44，开160频宽。AP插在5480PE上面，PPPOE拨号）
这个测速结果得人怕呀，这只是2x2mimo的5G呀。
可能摆放的角度有关，我把它垂直摆放（俗语：栋起身）在桌面上（所有测速都是放在“WIFI位置”的桌面上），天线有一定的指向性。是的，我在勉强地找个强的理由出来！不然我这篇：
实测4×4与2×2在无线速度上的无线速度差异
狠狠地打我的脸！
前几天拆的一块86面板AP也是这样，有些强得让人惊讶：
XAP3002GI薄款拆机
XAP3000GC这样的表现已经适合放在客厅了，而XAP3000GI适合放在面积较大的主人房，放在衣帽间位置，躺在床上或坐在马桶上都有不错的无线速度。
XAP3000GC在京东自营店找不到链接，就不放链接了。咸鱼上有许多卖380多元的，我认为这款吸顶性价比很高，只是千兆口，没2.5G网口需求的可以考虑！
只用顶AP因为体积大，主板面积也大，根本不用担心发热问题。
