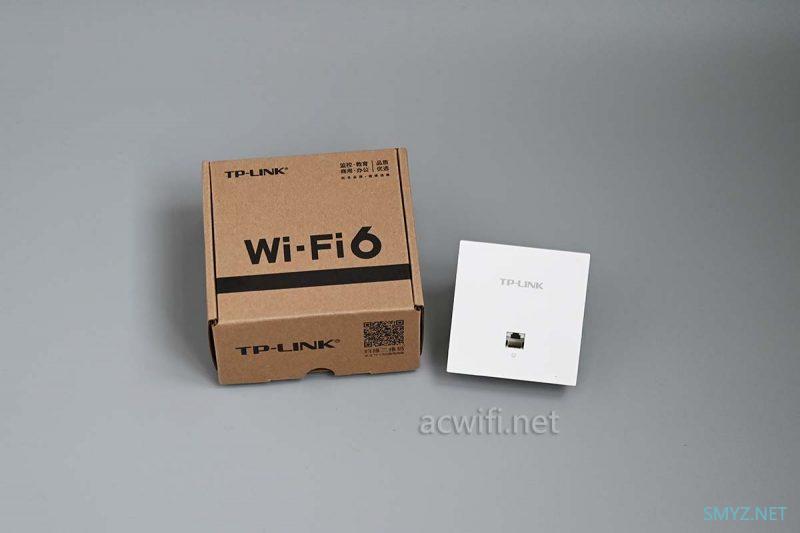

XAP30002GI薄款经常有人问，可能都喜欢薄的吧。
是相对薄一些：

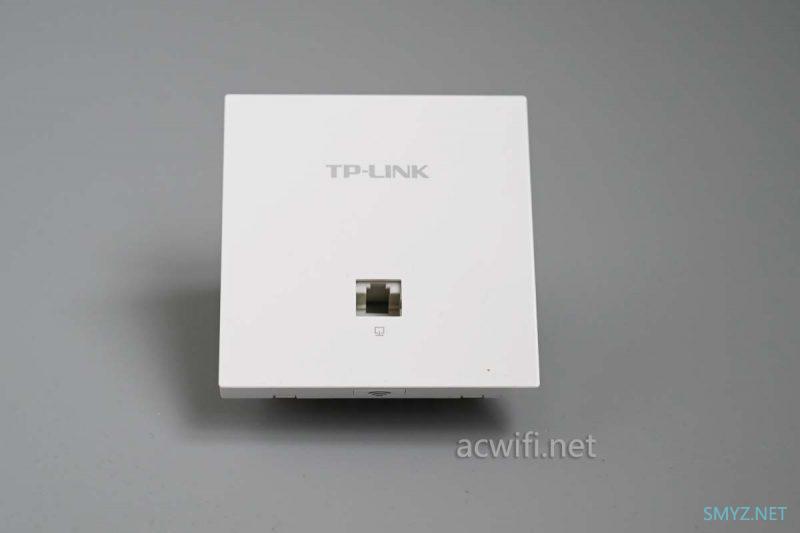

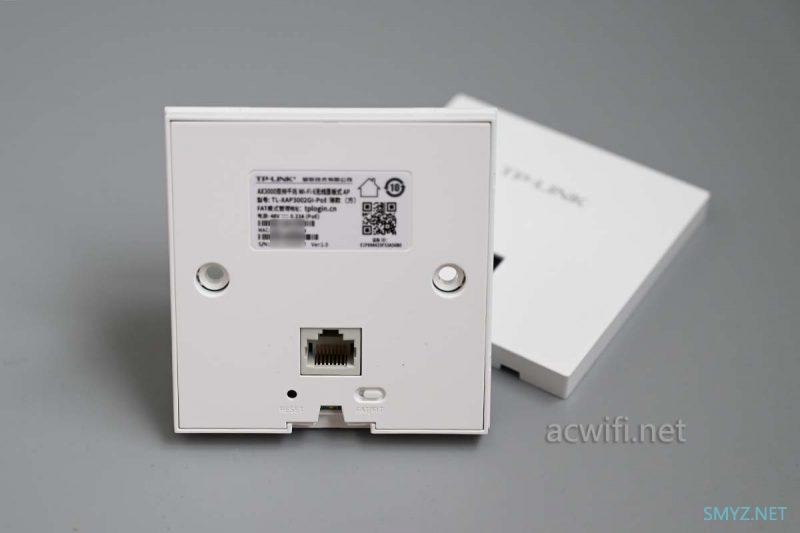

正面：

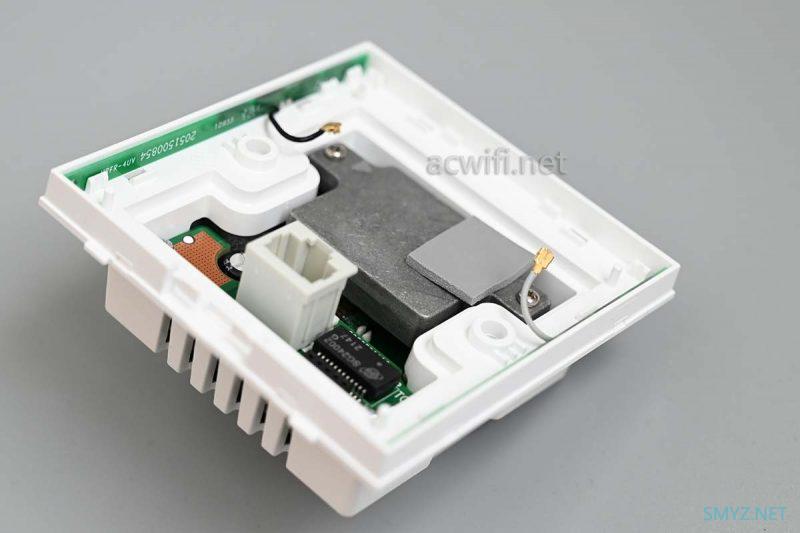

掀开面盖：

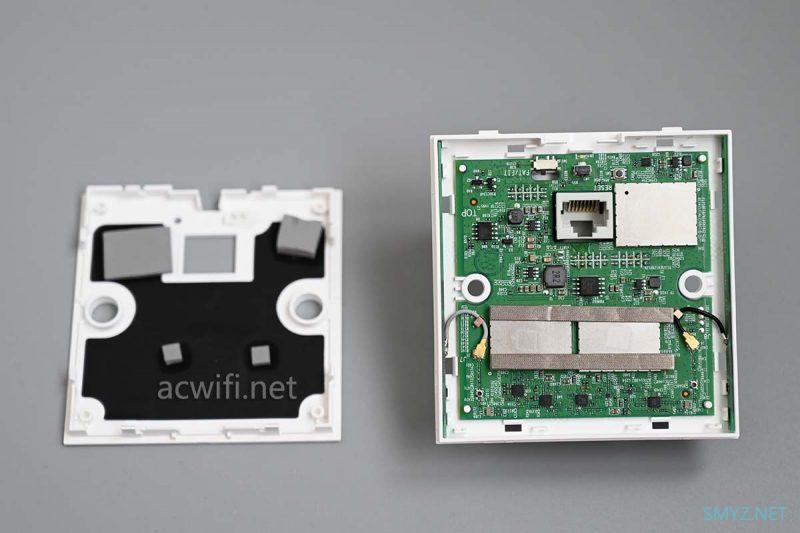

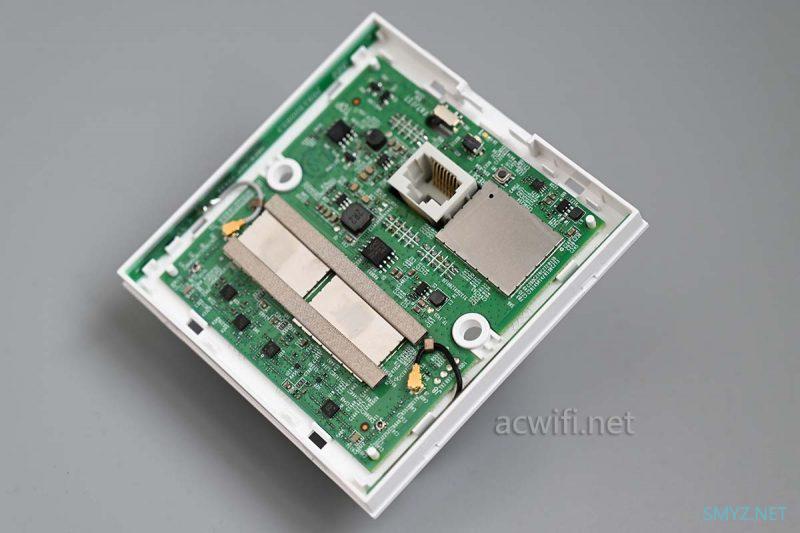

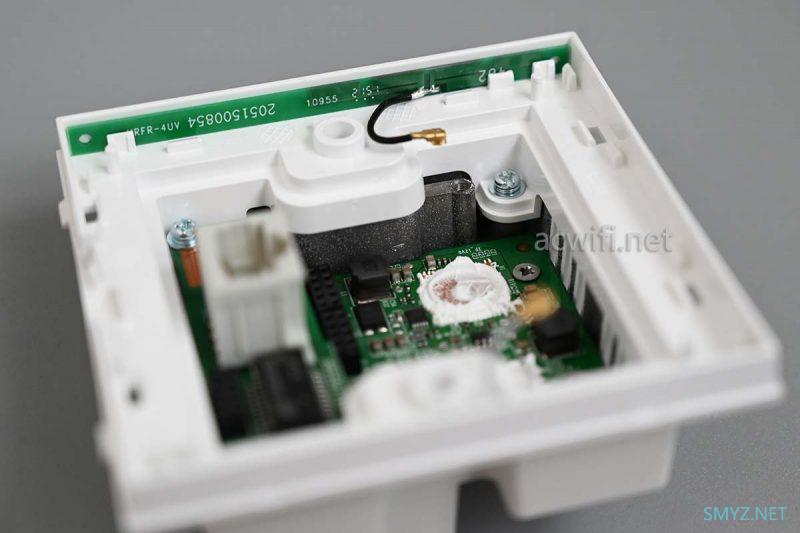

拆开外壳：
我之前以为薄款是没有功放芯片的，事实是颗粒饱满，双频均有独立FEM芯片。

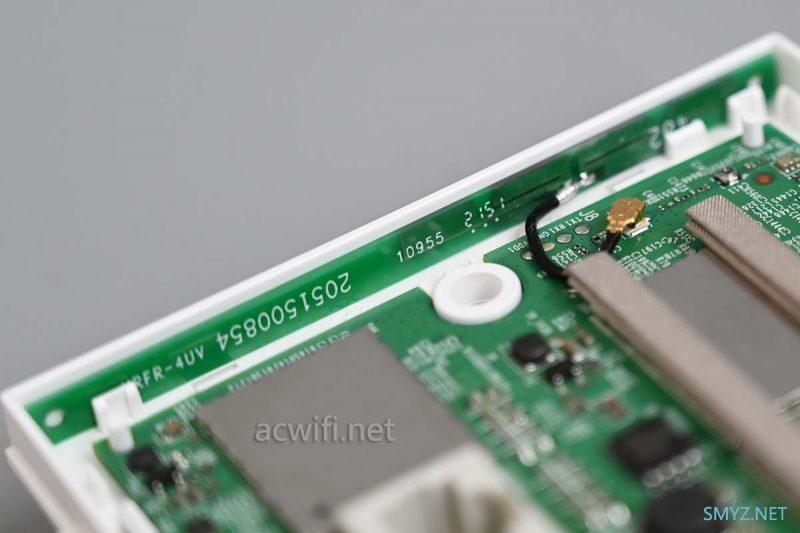

两侧的双频天线：

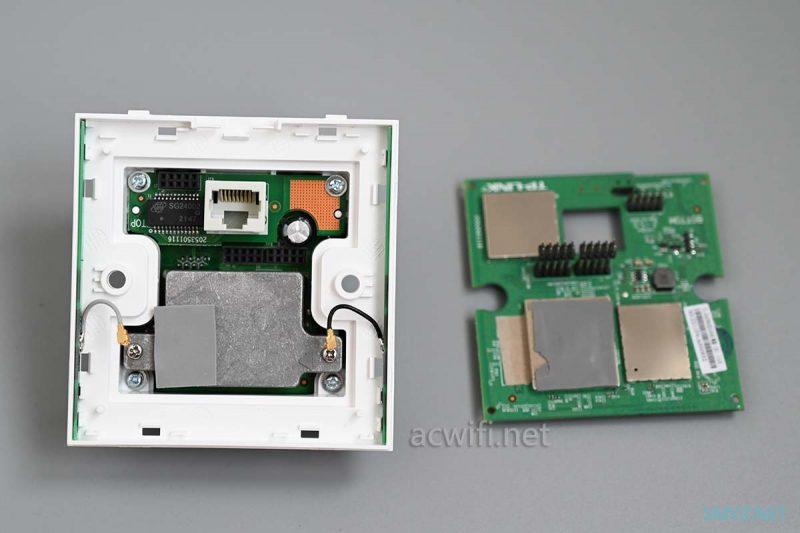

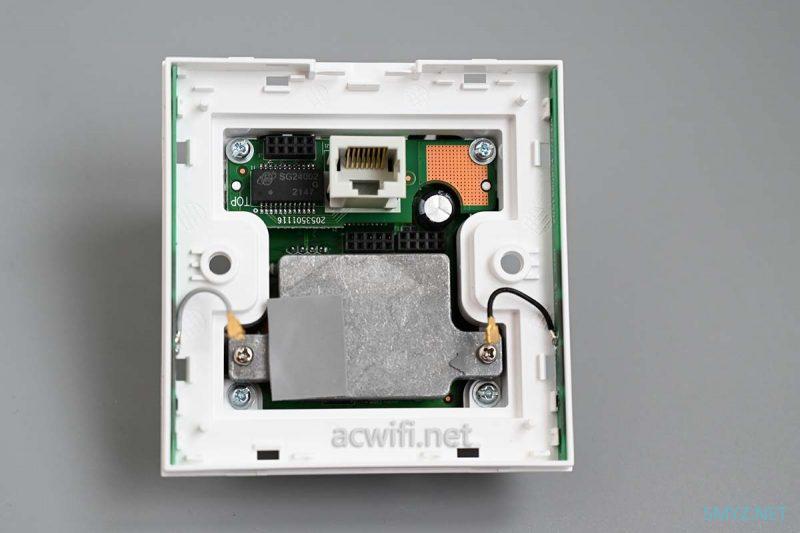

把主板分离出来：

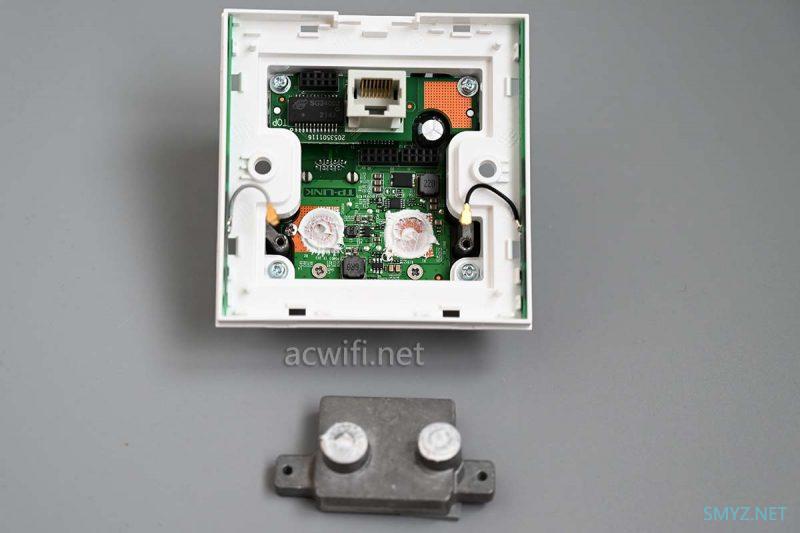

底下有铝块，帮助把主板热量导热到底部：

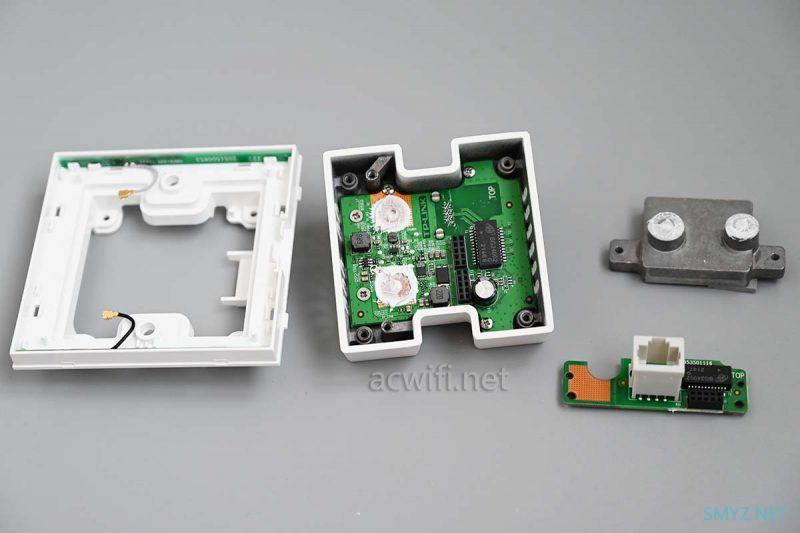

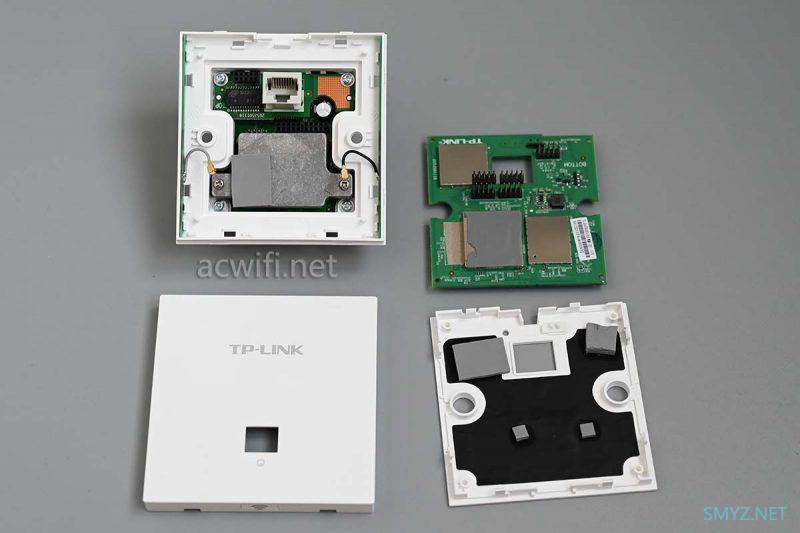

暂时拆开的四件：

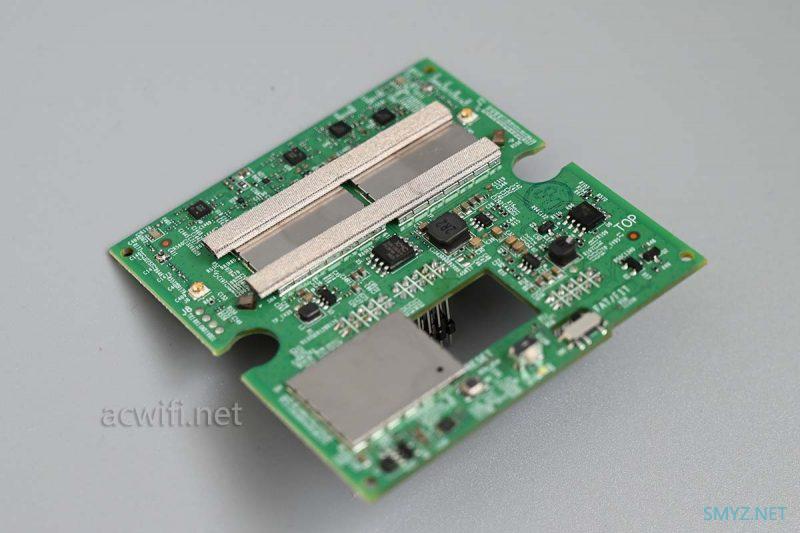

先看看这片主板吧：
撬开屏蔽罩：

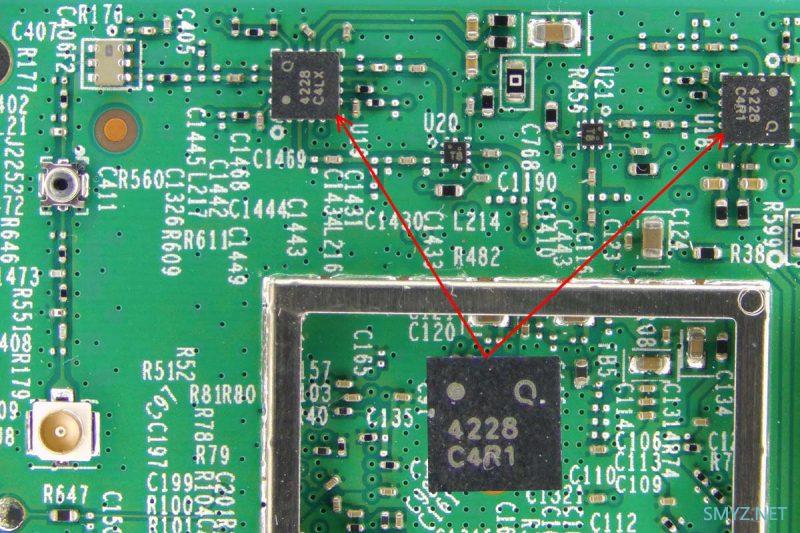

2.4G FEM芯片型号是QPF4228：
QPF4228的参数如下：
2412-2484 MHz
POUT = +14dBm MCS11 HE40 -43dB Dynamic EVM
POUT = +17dBm MCS9 VHT40 -35dB Dynamic EVM
POUT = +18dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +21dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +3.3V Operation
0.5W Power Consumption at POUT = +17.5dBm
33dB Tx Gain
2.2dB Noise Figure
15dB Rx Gain & 7dB Bypass Loss
15dB 5GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power Detector
放大功率一般。

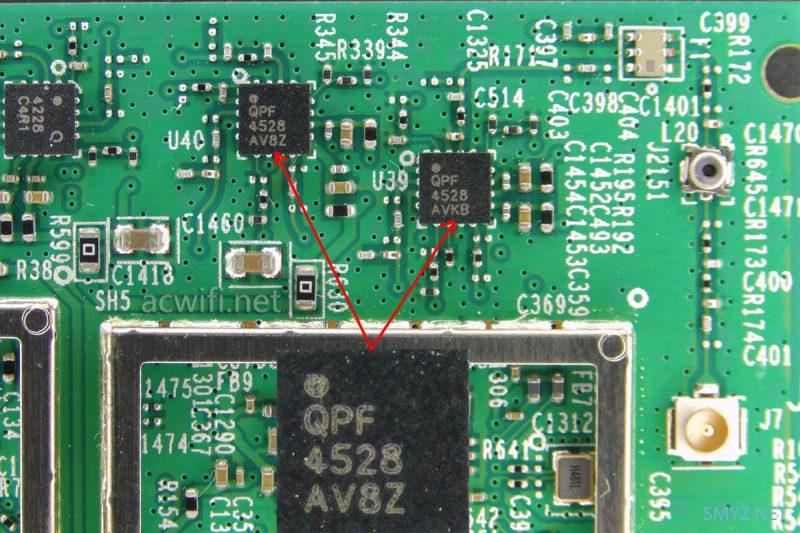

5G FEM芯片型号是QPF4528：
QPF4528的参数如下：
5150 – 5925 MHz
POUT = +12.5dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +15dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +18dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +19dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +21dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +3.3 V Operation
0.5W Power Consumption at POUT +17dBm
30 dB Tx Gain
2 dB Noise Figure
15 dB Rx Gain & 7 dB Bypass Loss
35 dB 2.4 GHz Rejection on Rx Path
Integrated RF Coupler as well as DC Power Detector
放大功率一般。

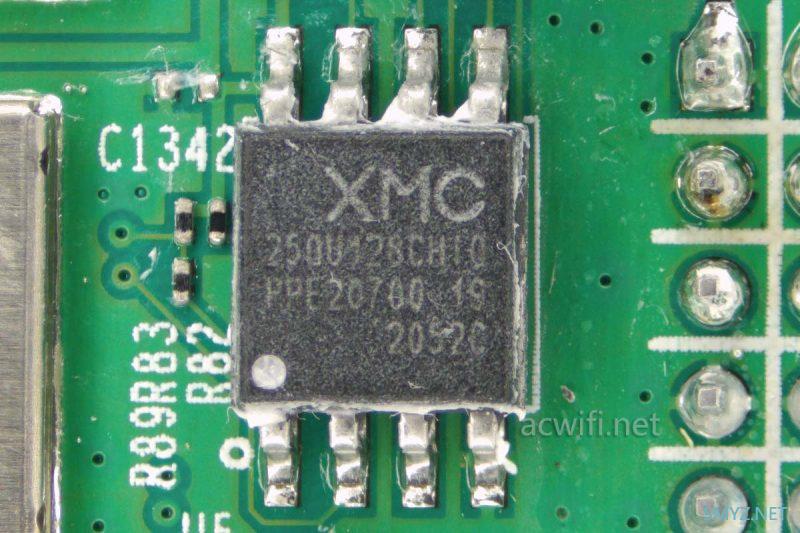

闪存容量16MB：
以上这一面的芯片型号汇总图如下：

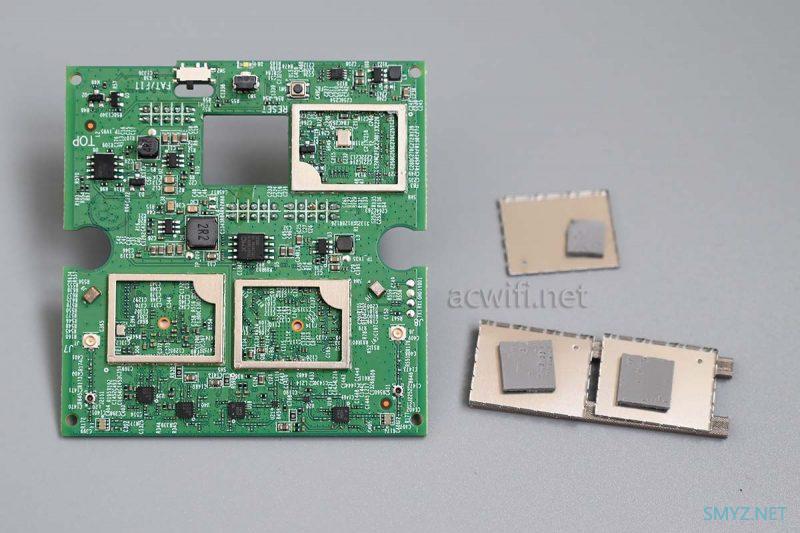

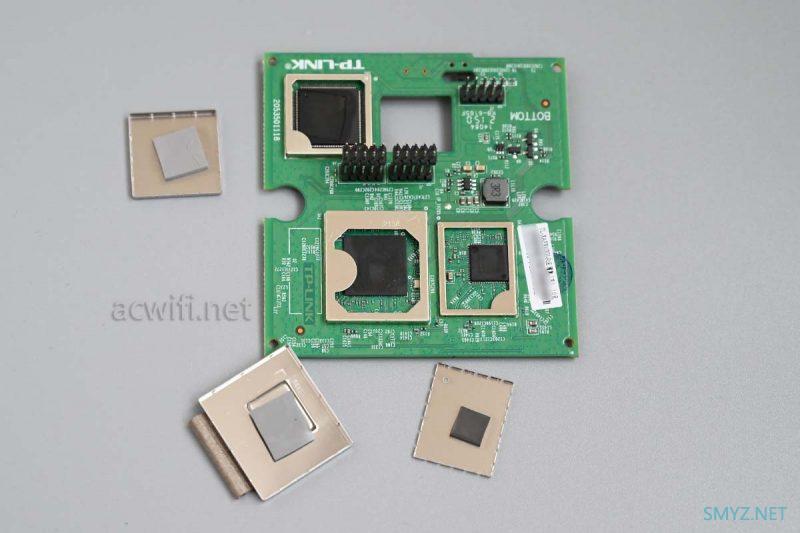

翻过来且拆开屏蔽罩：
先看CPU吧。

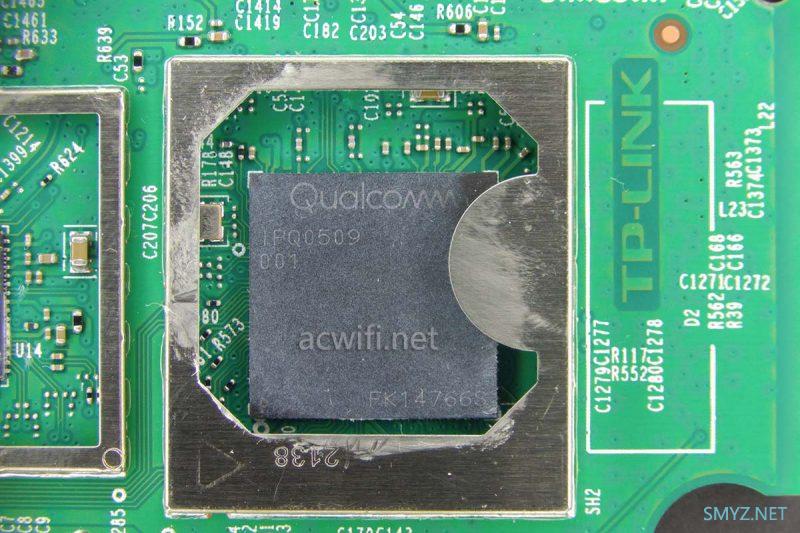

XAP30002GI薄款的CPU型号是IPQ0509，也就是IPQ0510，双核1GHz，集成1GHz NPU，集成b256MB内存，集成了2.4G Wi-Fi 6，速率 574Mbps：

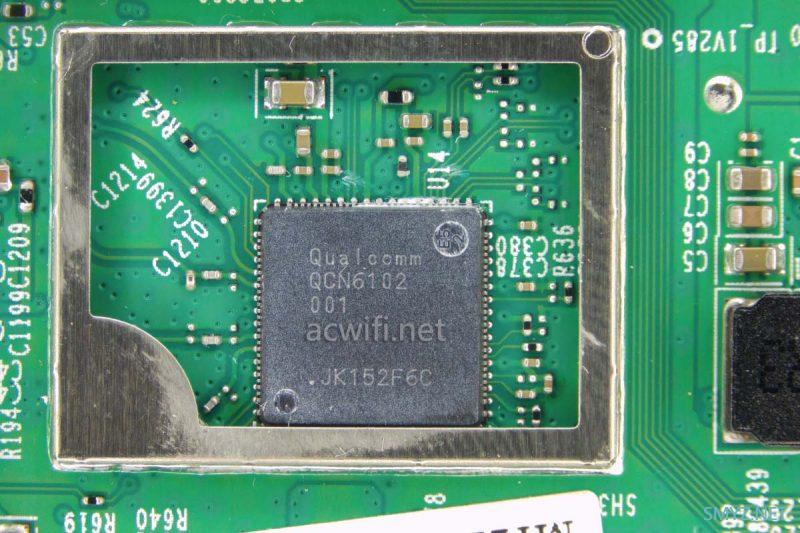

5G无线芯片型号是QCN6102，支持160MHz频宽，最高速率2402Mbps：

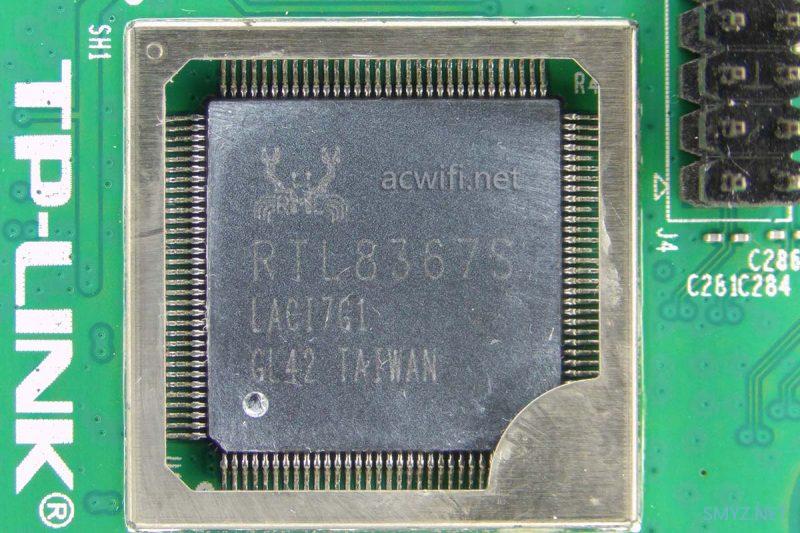

交换芯片型号是RTL8367S：
芯片型号汇总图如下：
继续拆这个底座：
拿走铝块：

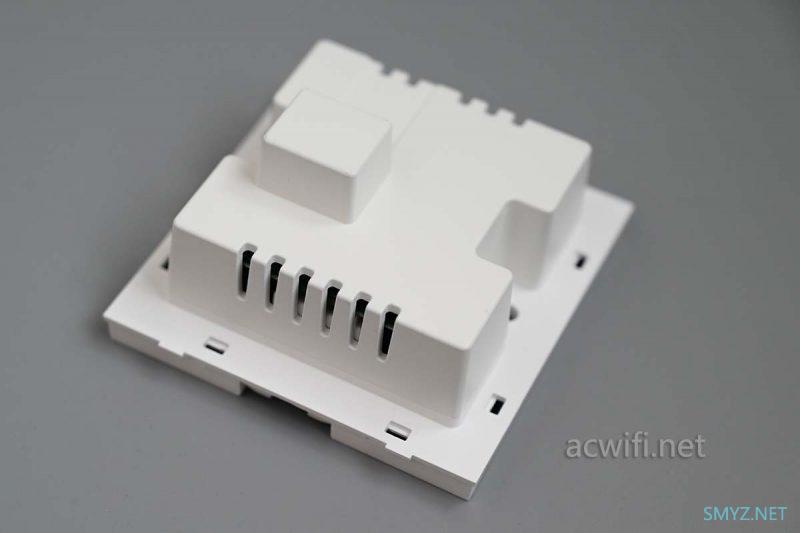

从里面没有喷漆的位置就可以看出来最底部其实是铝材质：

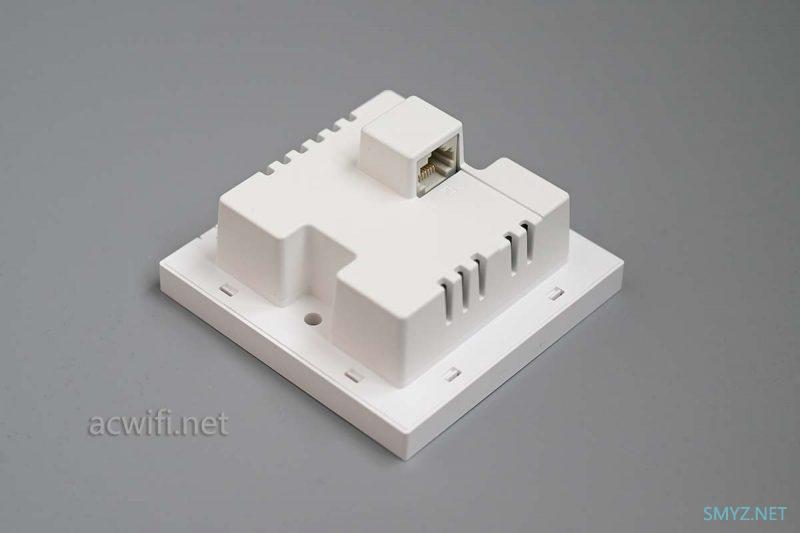

卸下四颗螺丝，即可分离塑料框架和铝底座：

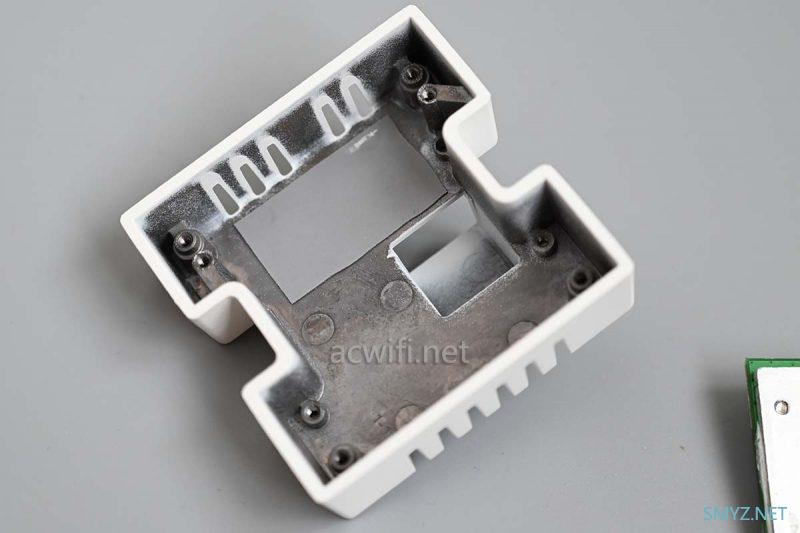

一体铝底座呈工字形：

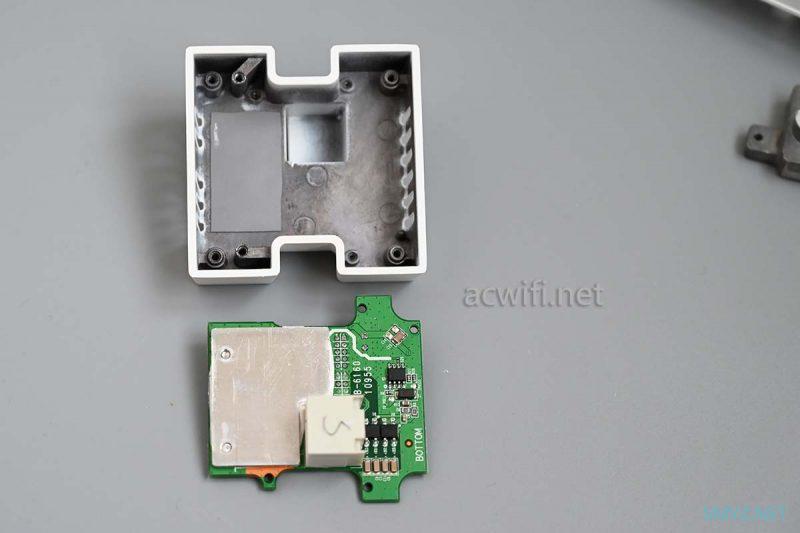

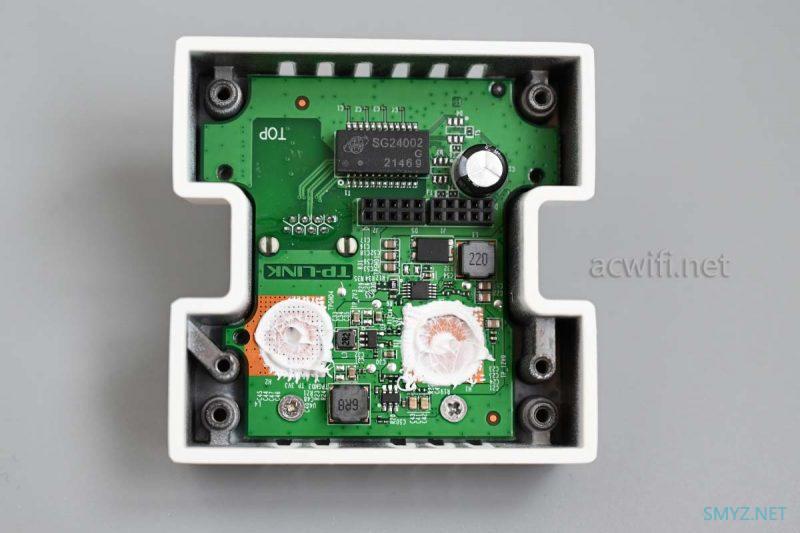

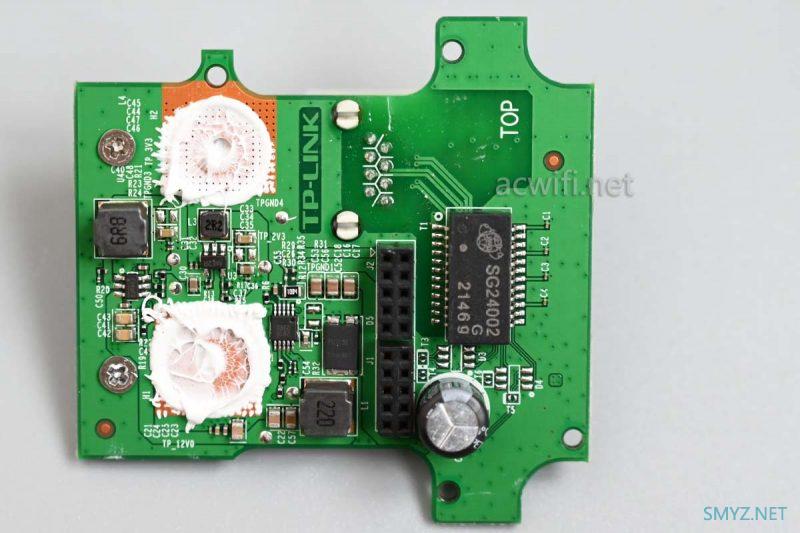

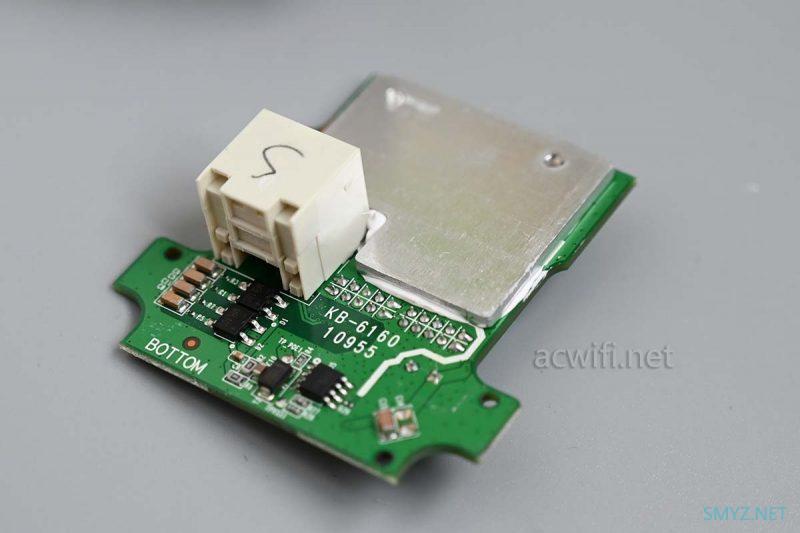

把这片板子撬起来：
有一片长方形导热硅脂垫片：
电路板上面还有一片铝板紧粘着，我就不拿开了，否则满手都是硅脂，弄脏我价值20多元的背景布就不值得了。

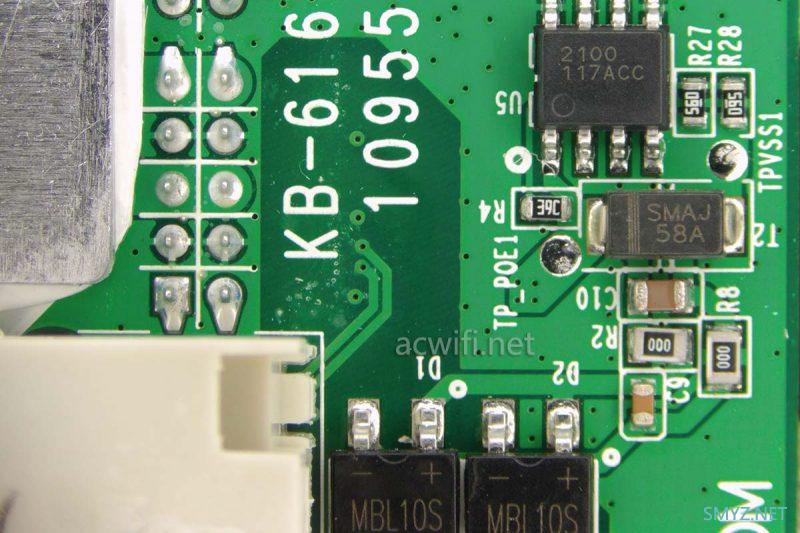

不懂这些是啥元件：
翻过去

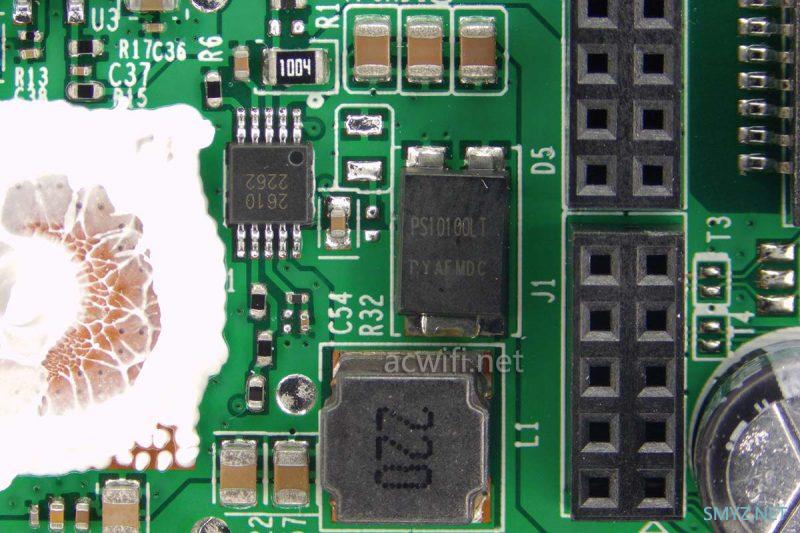

只看得得懂PS10100LT肖特基二极管：

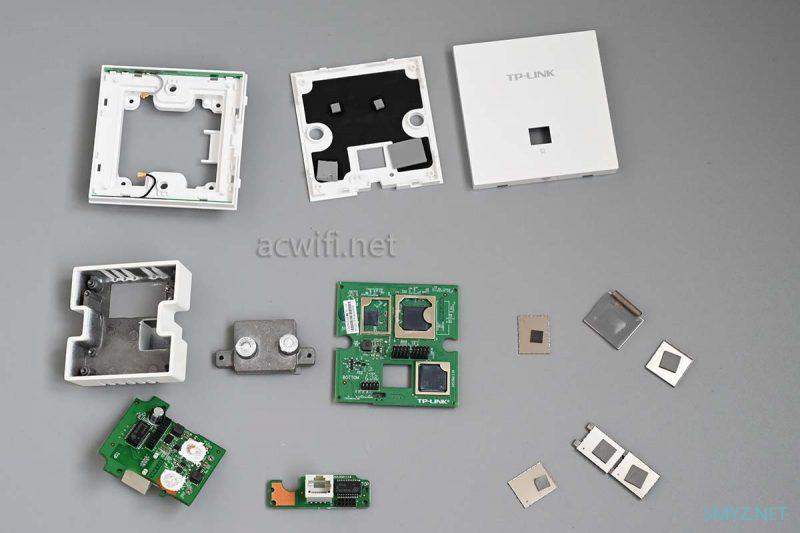

至此XAP30002GI薄款拆机完成：

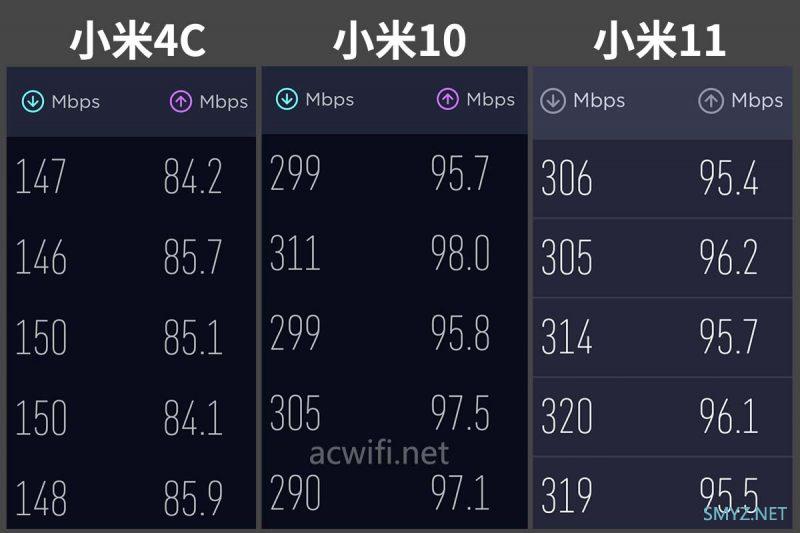

在D点测速结果如下：（电信1000下行100上行，只测5G 44信道，瘦AP模式，连接5408PE一体机）
这结果简直了，有点意外呀，信号不错。比一些无线路由器也的表现还也要好！
用WinFi软件查看，这款AP可支持KVR（支持是正常的吧，不支持才怪）：
（在我公众号里回复winfi即可自动回复该软件的下载地址，只有WIN10版本）
我之前说易展AP只能与易展路由无线组网，一插网线就会断开组网。。。。。其实不是的，可以有线与易展路由组网，比如XD3040：

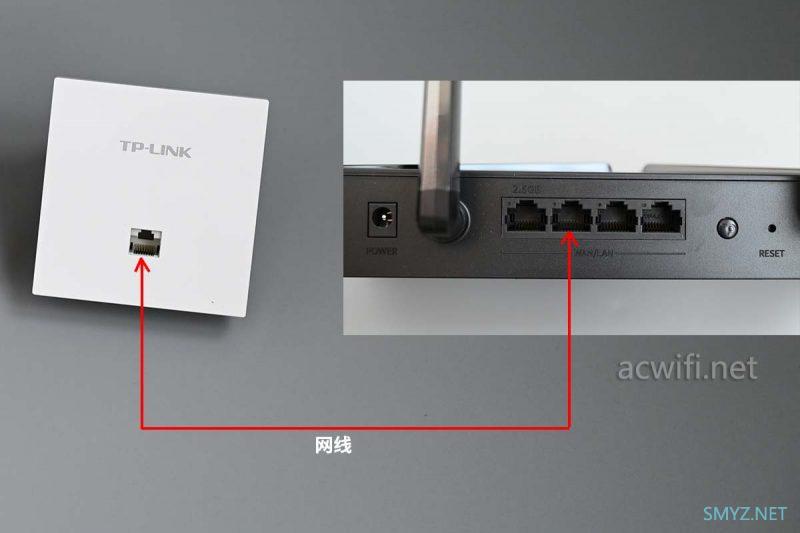

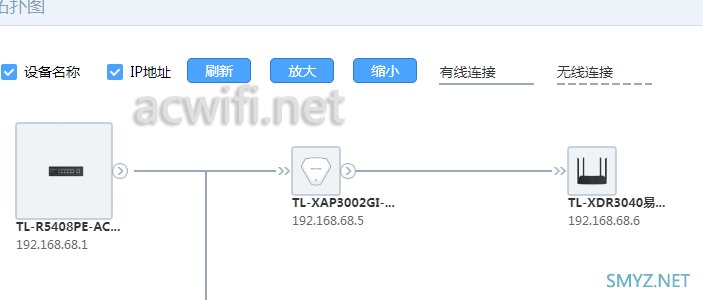

可是呢，有点傻，只能插面板输出口，而不能直接连接一体机的网口，有线组网的连接示意图如下：
所以呢我认为这种有线组网方式本身没有任何意义。
易展路由器本身是不支持漫阀值控制、弱信号剔除、802.11r这些功能，因此与易展AP组网后也不会拥有这些功能，我相信有些朋友会有这种误会。
易展路由与哪台AP有强或无线组网，易展路由的无线SSID和密码就如哪个AP自动同步。
关于热量问题，这套方案的AP就没有不热的（待机功率是5.8W），幸好座底是铝的。
XAP3002GI薄款京东购买链接
京东贵些，闲鱼370元就有了。
若有任何疑问可留言或关注微信公众号smyz-net，人工回复！
