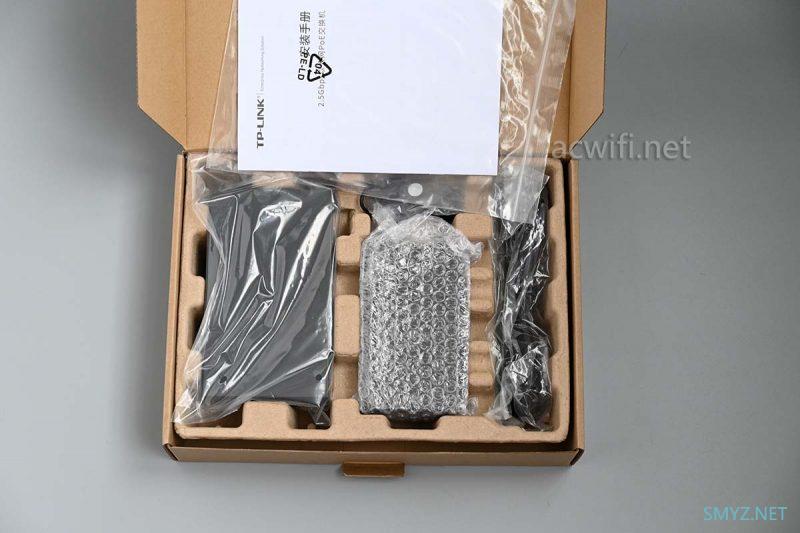

上次发布会我说怎么TP还没有出2.5G POE交换机，于是大把人留言这个型号：SH1005PB给我了。打开包装：

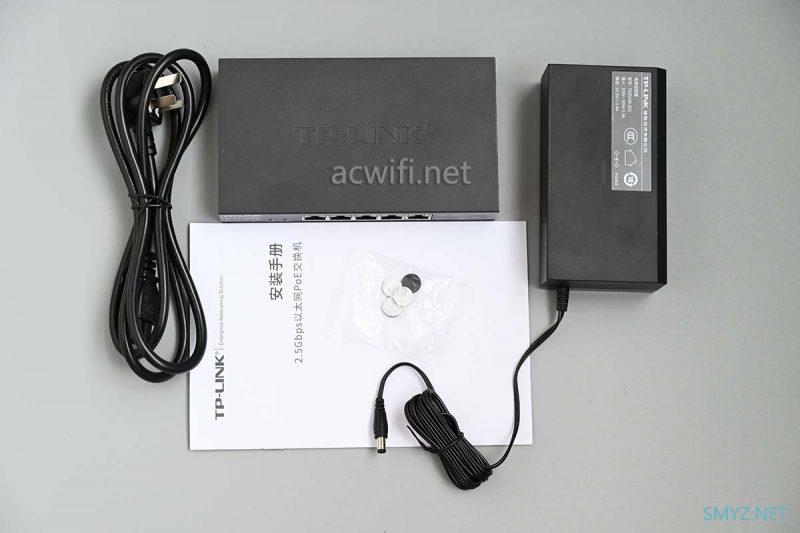

取出机身和配件：

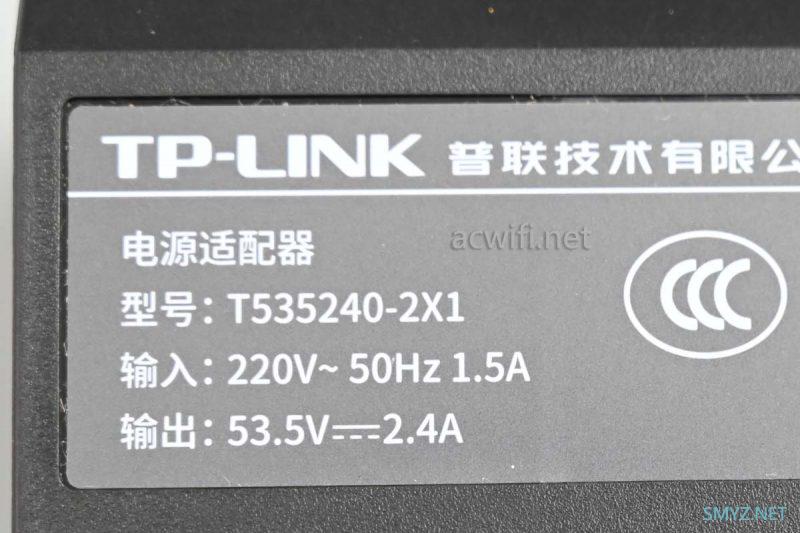

电源输出规格是53V/2.4A，粗算是128W，实测空口待机功率是4.8W，全接上5个2.5G速率的非POE设备功率11.5W。

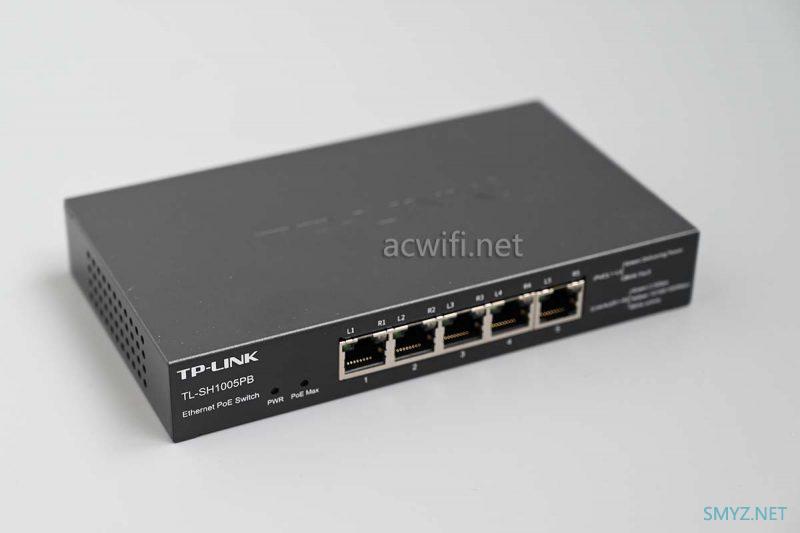

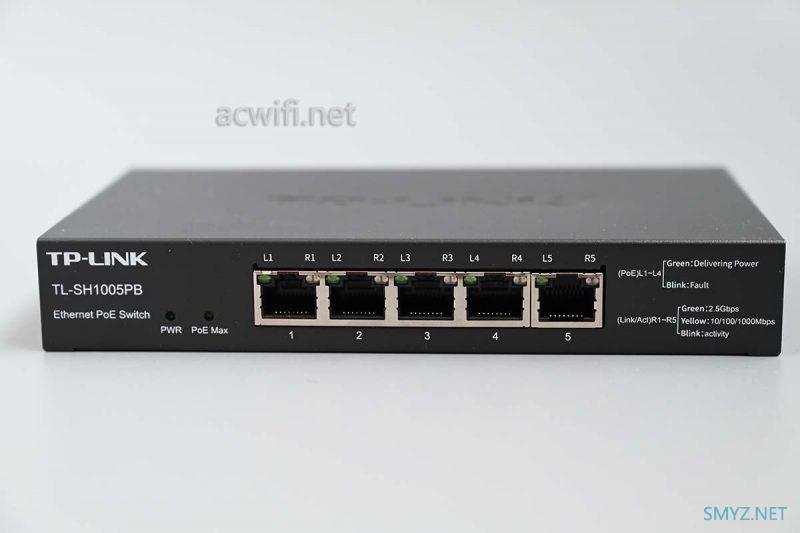

一共5个网口：
其1-4为PoE口，5号端口为非PoE口。支持802.3bt，即单口最大功率90W。大功率AP也不用担心电源输出不足了。

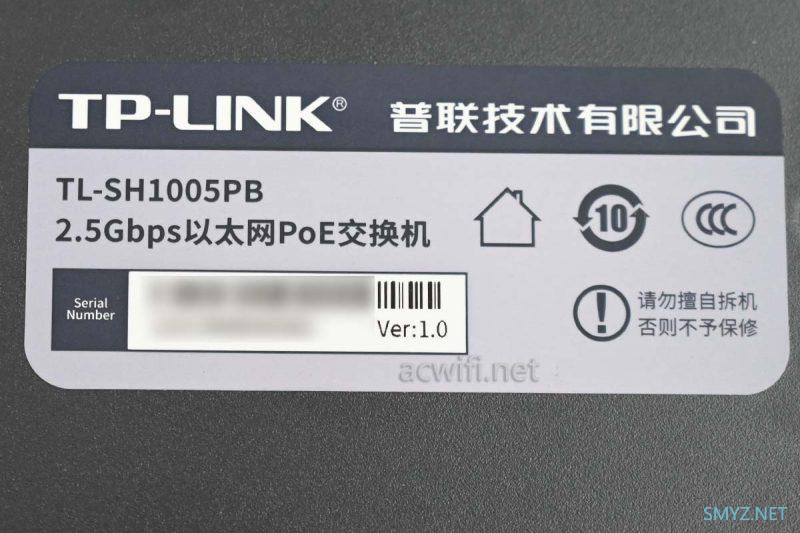

底部标签，型号TL-SH1005PB：

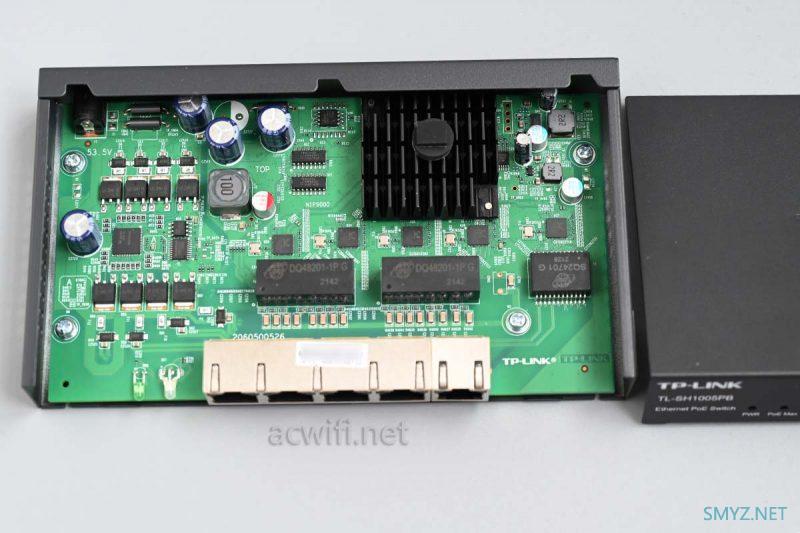

拆开铁壳：

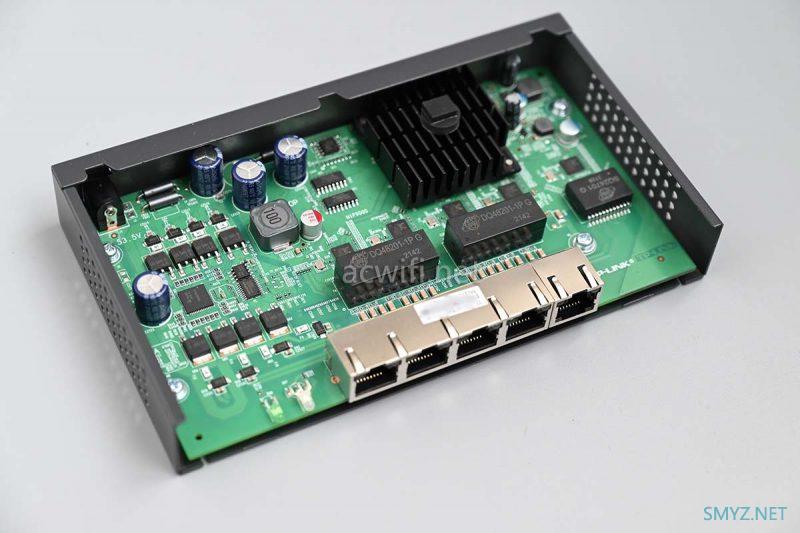

有一片散热器：

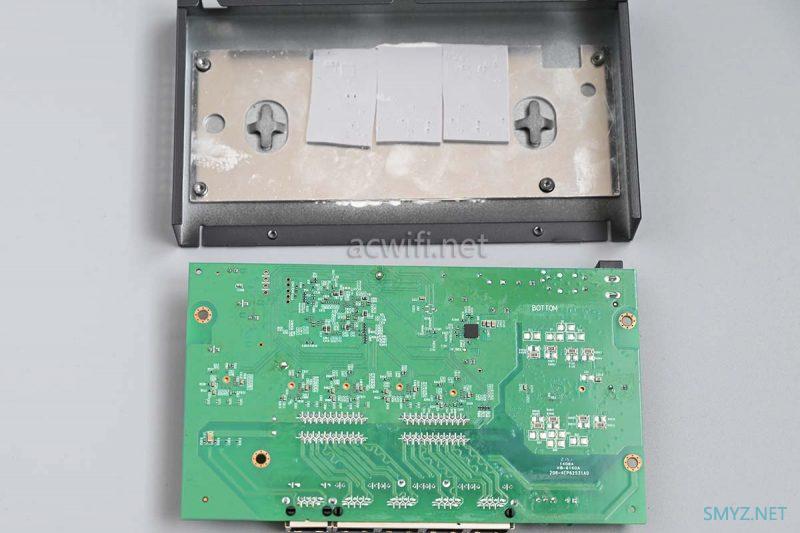

主板上有四颗固定螺丝，拧出来之后翻转主板，看见机壳底部有三片较大的导热硅脂垫片：

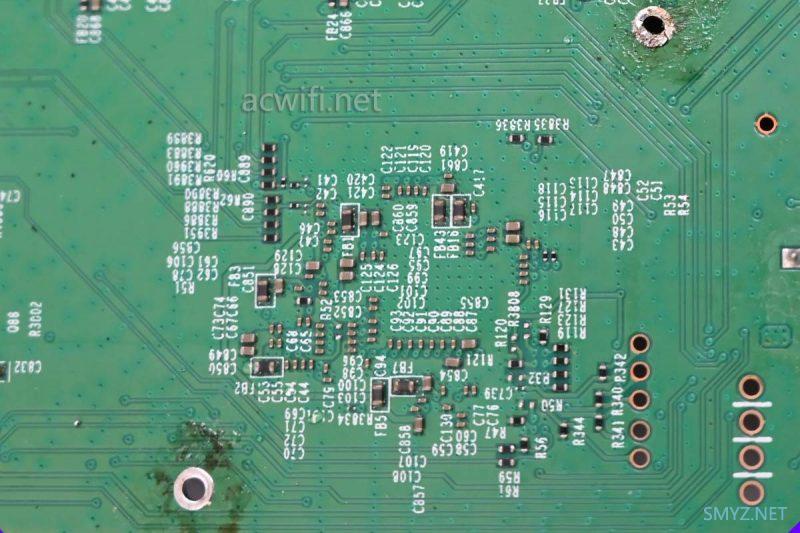

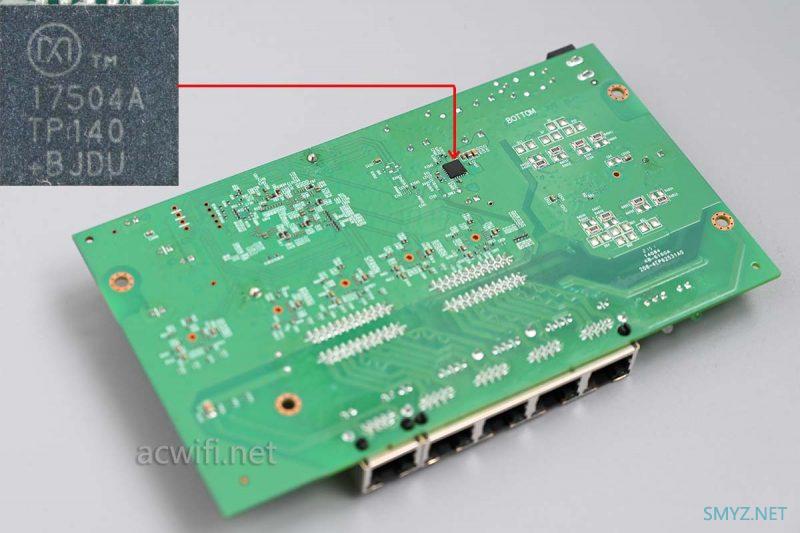

主板背面上有一颗小芯片，丝印着”17504A“，型号是MX17504，美信的DC-DC电源模块（4.5V-60V 3.5A）。

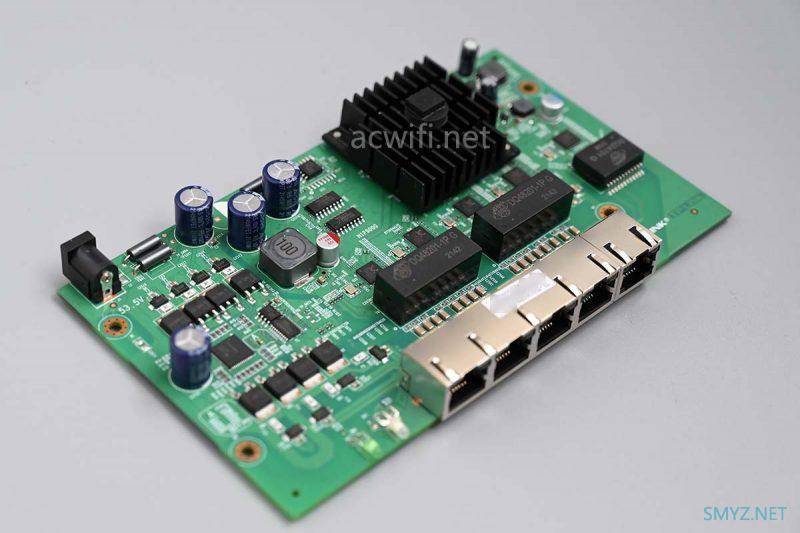

翻过来看主板正面：
散热器有2个针脚焊了锡，所以先用电铬铁加上吸锡器弄下来散热器，总是吸不干净，唯有一边撬动散热器一边把锡化了。

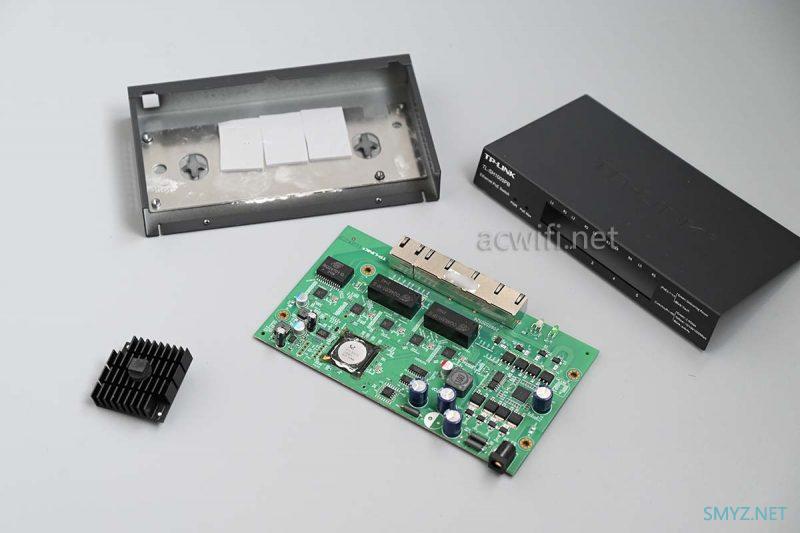

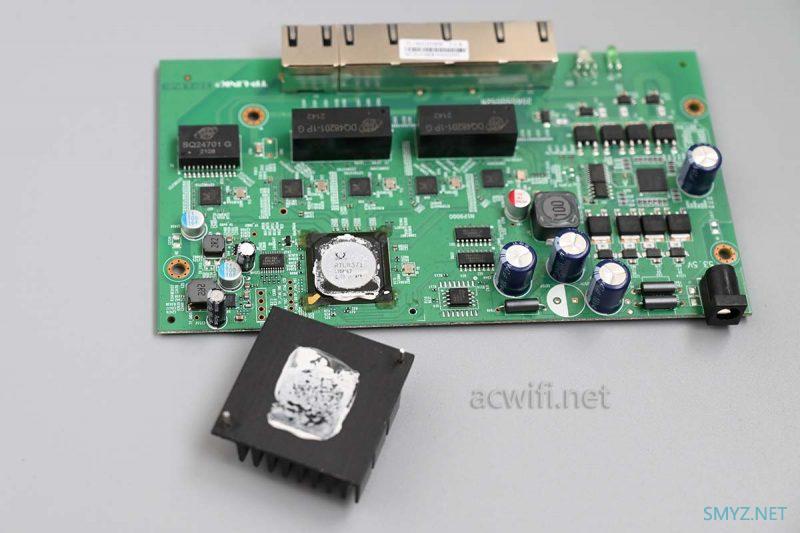

经过半小时的努力，终于拆下散热器：
把两个孔内的锡吸干净，方便稍后回装：

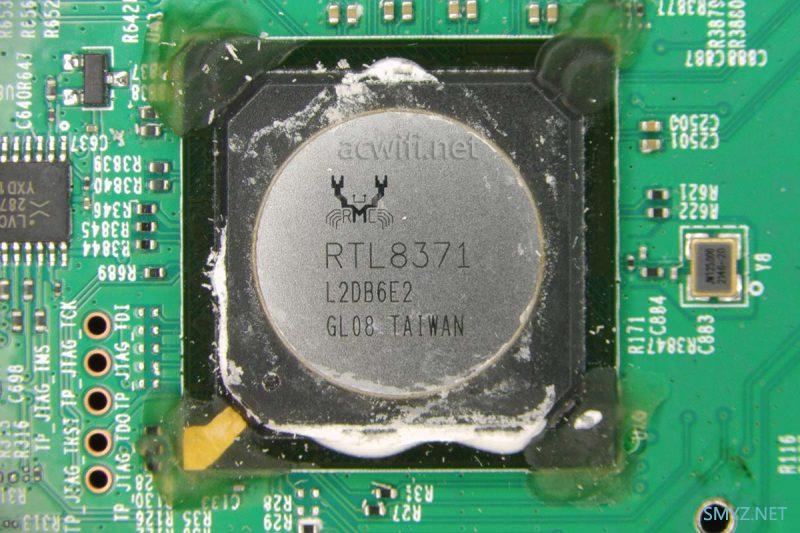

散热器下的芯片型号是RTL8371，这颗交换机芯片最多可支持八个2.5G 网口：

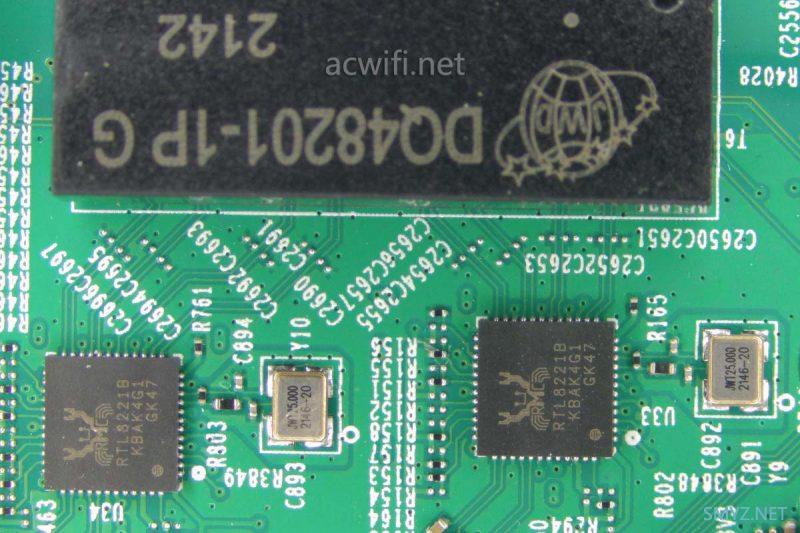

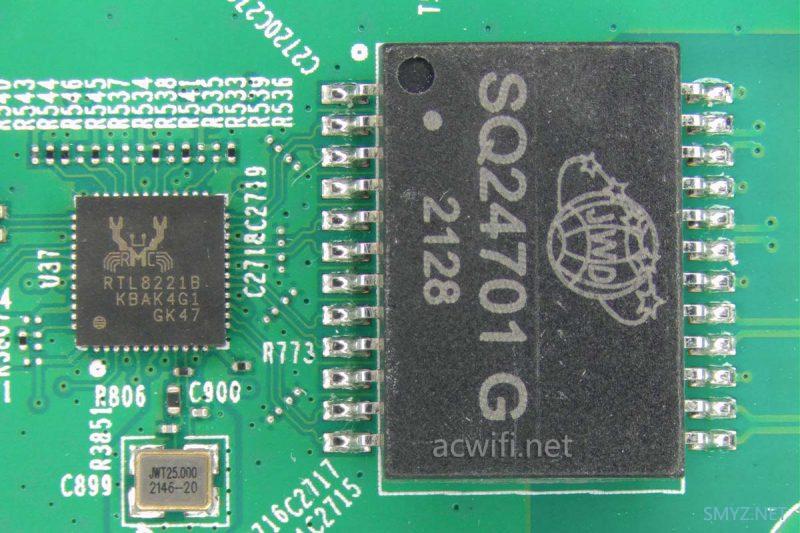

一共有五颗2.5G PHY芯片，五口嘛，型号是RTL8221B，近来的2.5G PHY芯片不停地涨价。
以下是不支持PoE供电的第5号网口：

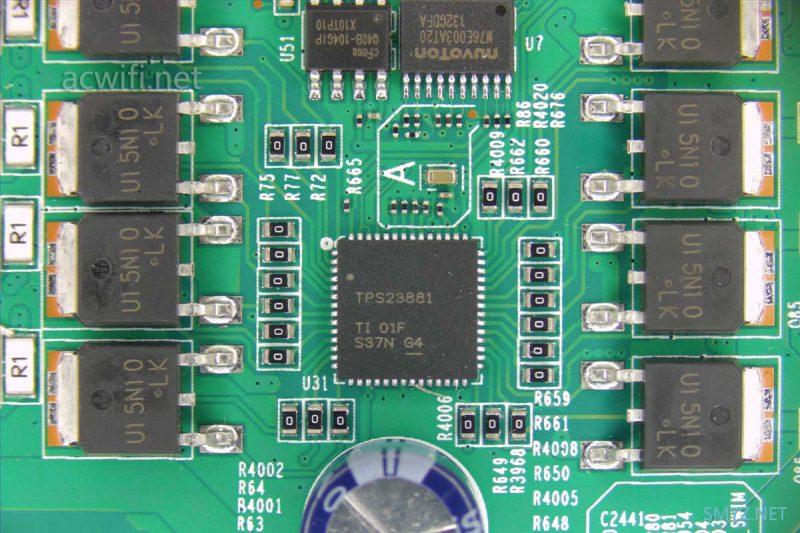

下图中间这颗芯片，型号是TPS23881，是一款能支持IEEE 802.3bt PoE的控制器，最大支持8个独立的PSE通道。

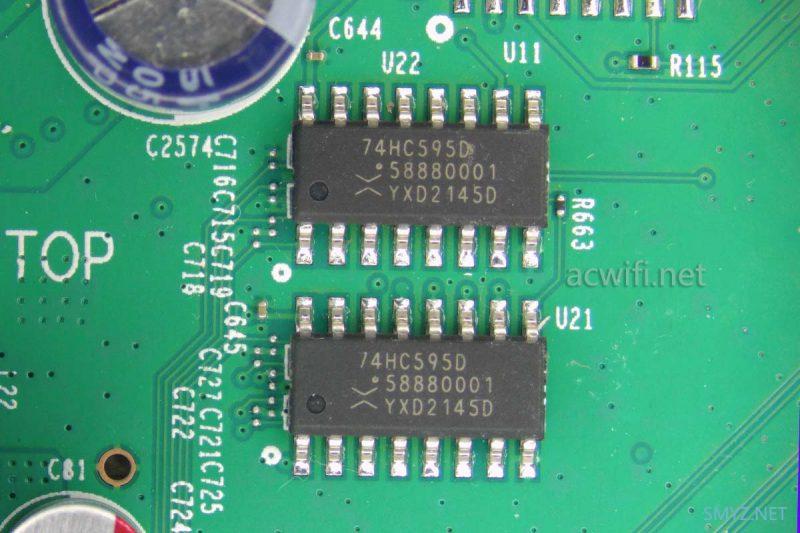

控制网口上的指示灯的芯片：

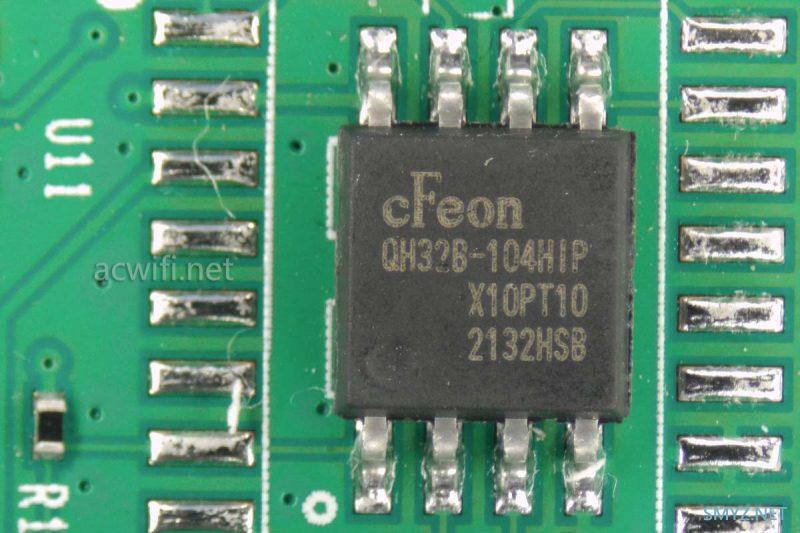

有一颗闪存芯片（SPI Flash），型号是EN25QH32B-104HIP，容量4MB：
至此，SH1005PB拆机完成啦。

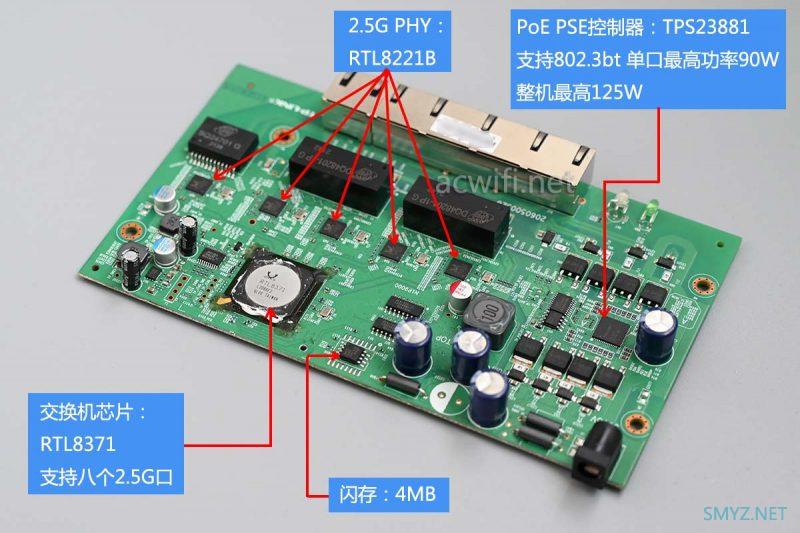

各芯片汇总图如下：
五口2.5G交换机：SH1005补上POE供电就变成了这台SH1005PB，两者的网络芯片是一样的！散热有所不同。

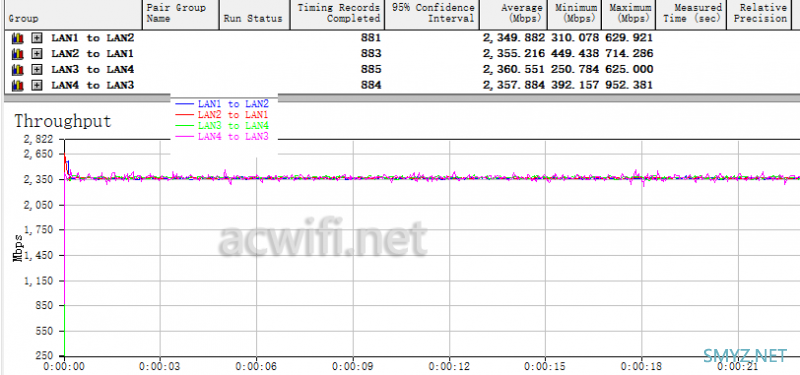

简单测一下四个PoE网口的速度吧，直接每2个网口相向测速，结果能跑满的：
每一个口第一个方向都能有2.35Gbps的速度。为啥不是2.5Gbps？ 因为每个数据封包是有开销的，千兆口跑下来是950Mbps左右，所以呢2.5G网口的实际速度上限是2375Mbps。
SH1005PB就东购买链接
咸鱼价格700多，不算贵，一搜就有一大堆，闲鱼链接就不发了。
PoE交换机可以方便自主地组网，配上个AC100控制器再加上你喜欢的主路由，支持2.5G PoE供电的无线AP越来越多了，全屋2.5G AP组网不是梦。
有一款支持8个2.5G PoE的一体机新品：R5010PE-AC也可以值得等一等。
