拆机之前已经简单地测试了一下，本身有封膜的。红米AX5400的外包装比较好看：
包装背面：

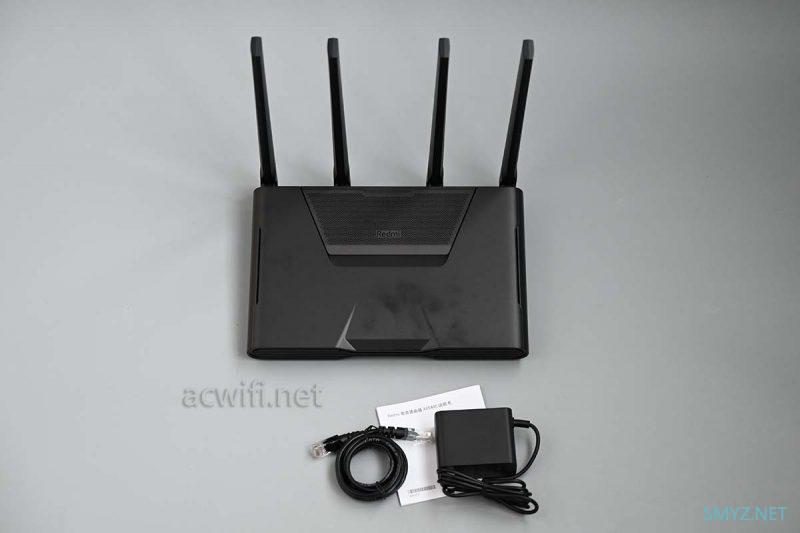

机身和配件 ：

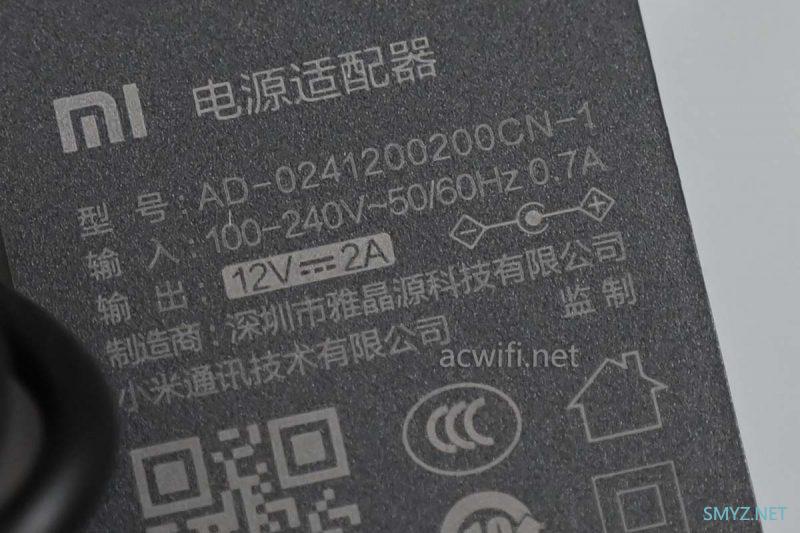

电源输出规格是12V/2A，实测待机功率是8.6W左右。

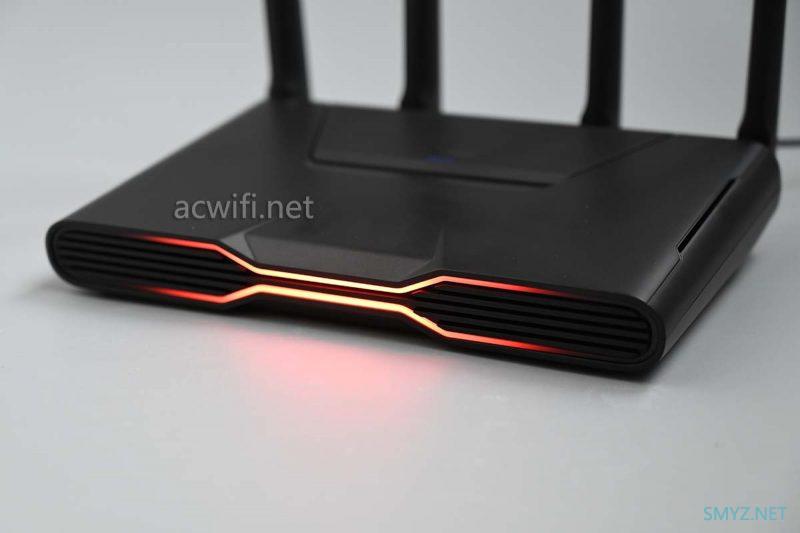

这款红米AX5400拿在手上很沉，估计用了很大的散热器。它有的前脸有RGB效，所以我拿了移动电源接上电拍照给你们看看。
“红中带黄，黄中带一点橙，好像在生气为什么兄弟姐妹这么少， 要自己和小米AX6000孤军作战。”
机身前面的高度是3cm，厚度适中：
我也经常要卖家切3CM厚，这样煎出来的牛排很少会失败的，可控性高。

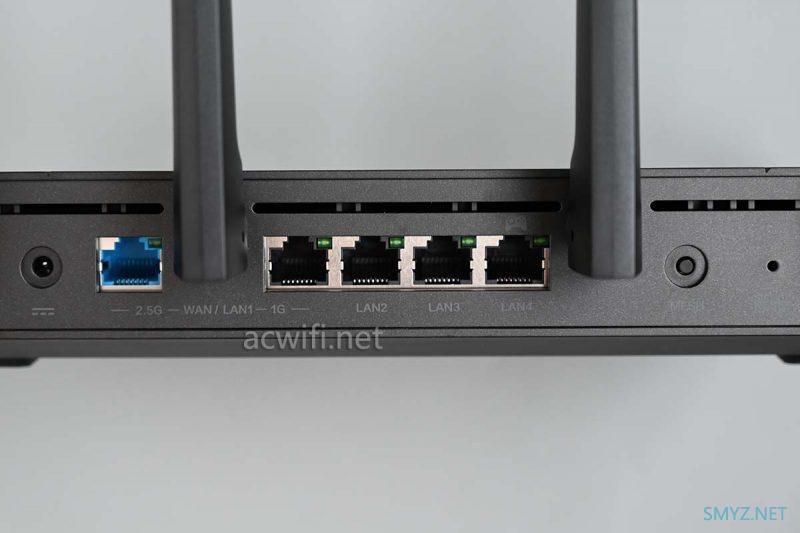

背面的接口如下图，蓝色网口支持2.5GE，可WAN可LAN，右边四个千兆网口，左边第一个千兆网口也可以做WAN或LAN，当设置使用WAN之后，蓝色的2.5GE口和左边第一个LAN口便是WAN1和WAN2，不能自定双WAN接口，所以使用双WAN功能之后，就没有了2.5G LAN了。这是一个挺不好的设计，希望以后能通过固件更新来解决这个“BUG”，否则有点不香了。

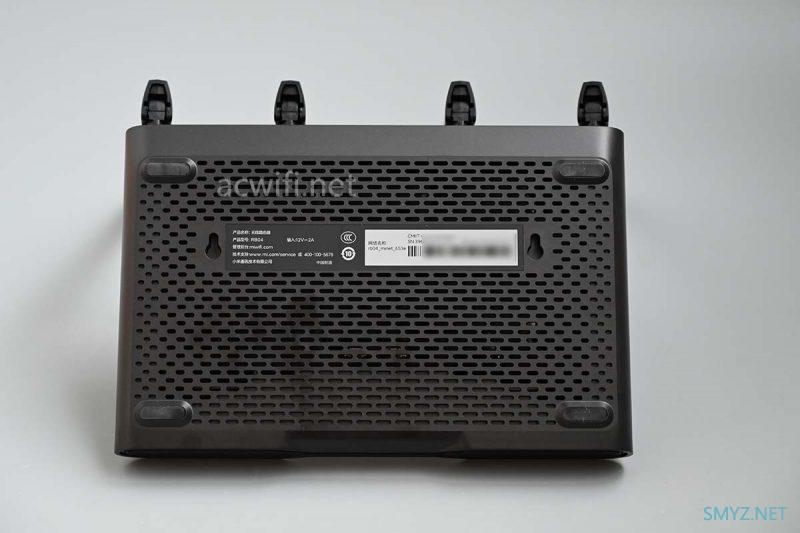

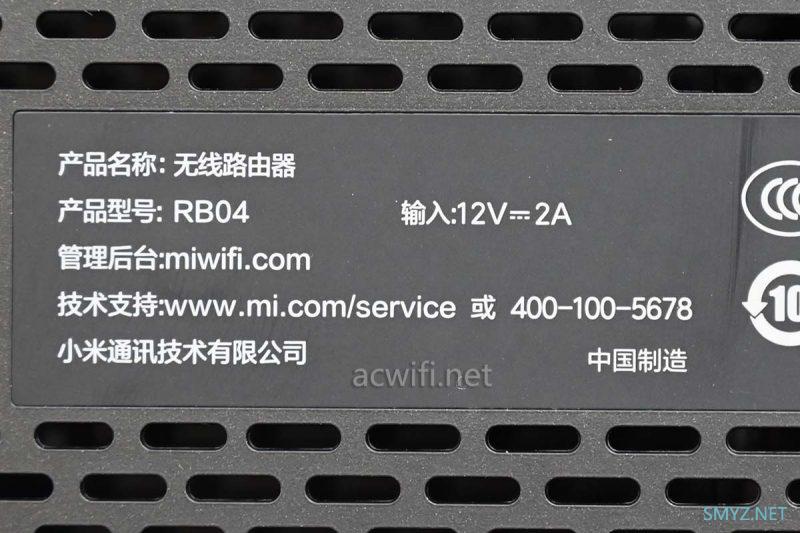

机身底部：
产品型号：RB004

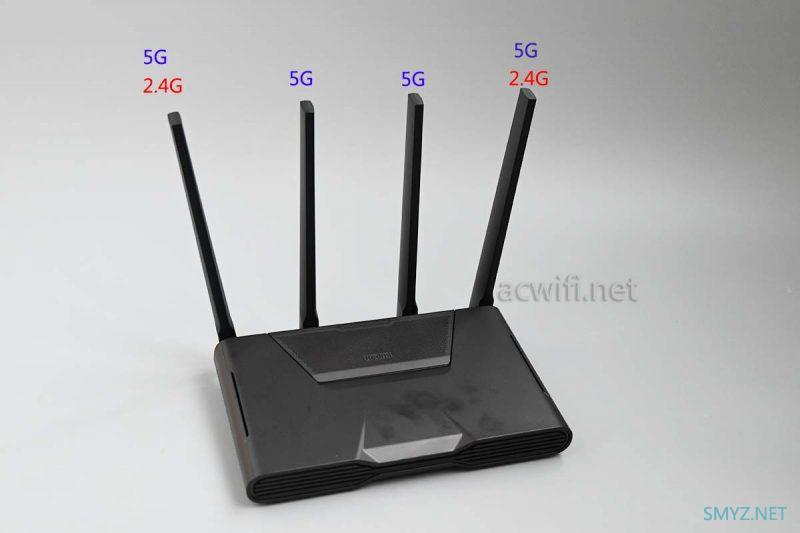

天线布局：
底部脚垫有四颗螺丝，标签底下两颗螺丝，拆开：

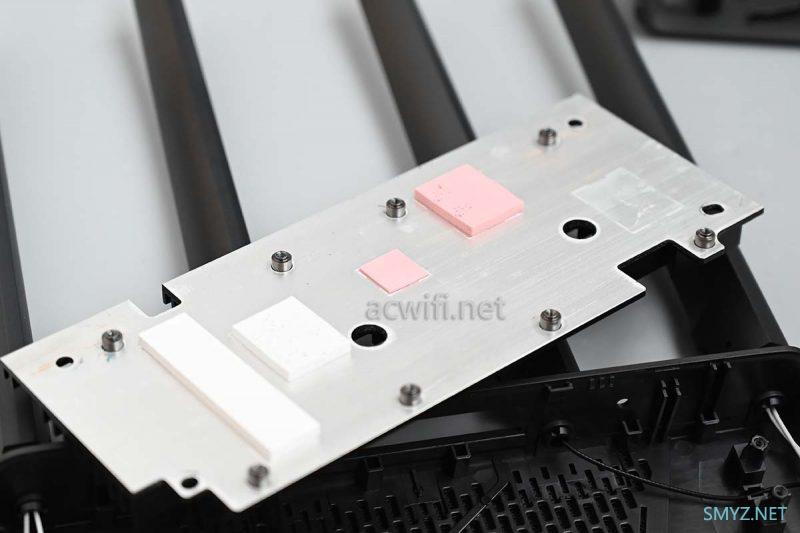

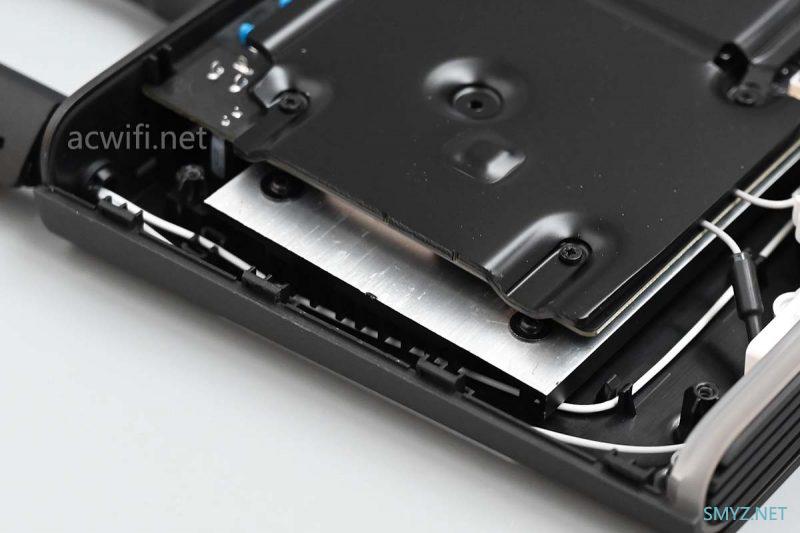

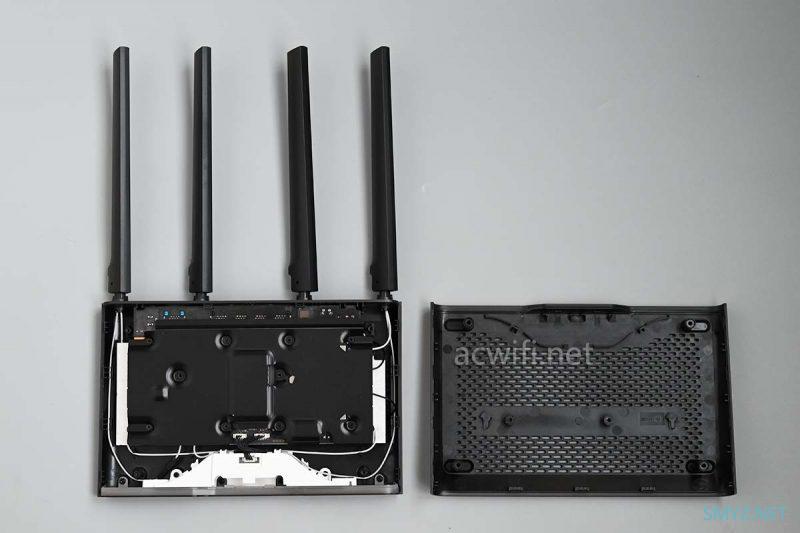

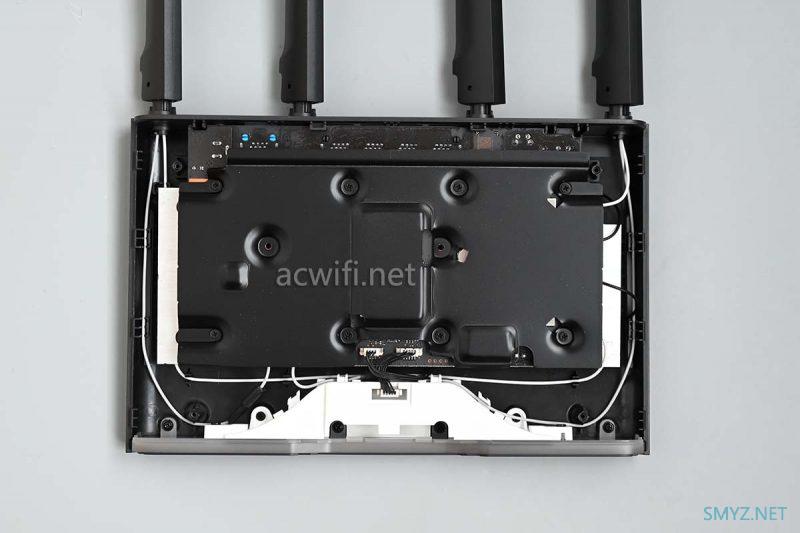

拆开底壳之后迎面扑来一块大面积铝散热板：

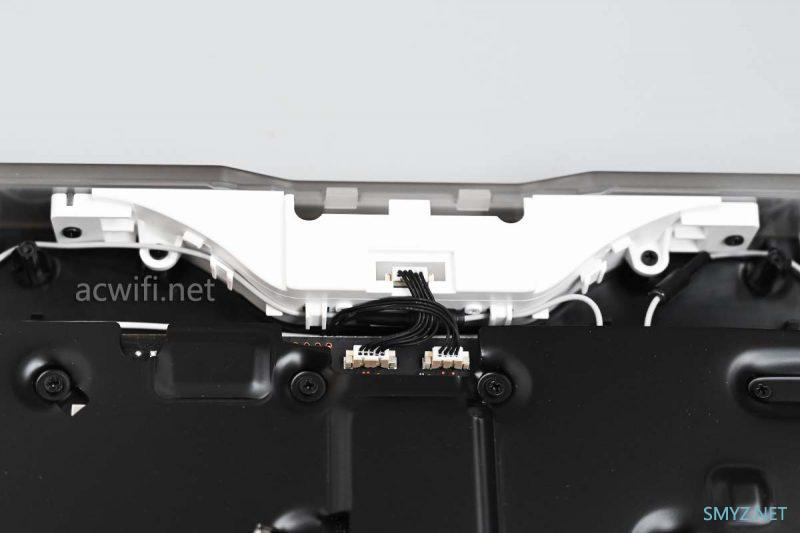

RGB灯罩：
重量肯定不是来自于刚才看见的散热板，底部还有一块更大更厚的：

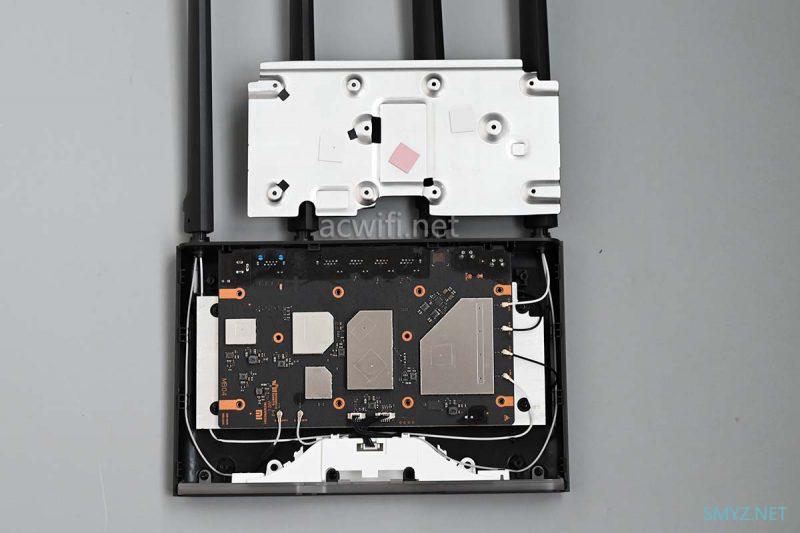

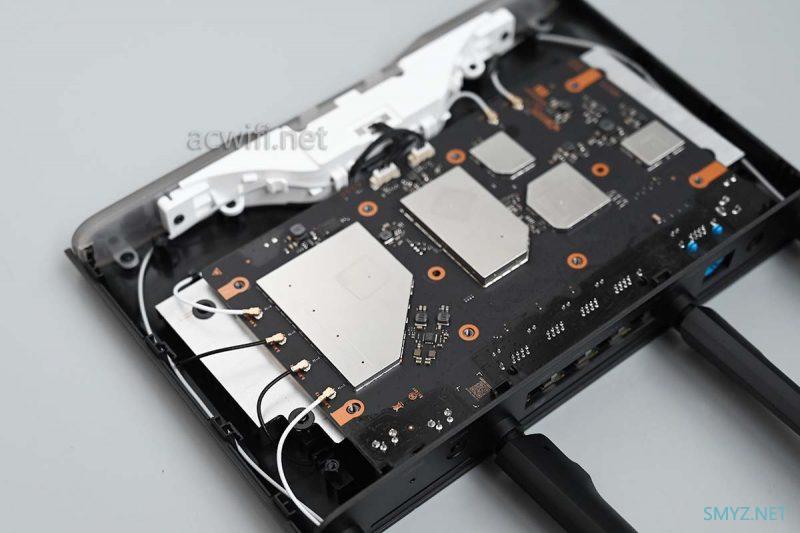

先拆下上面的螺线，取下散热板：

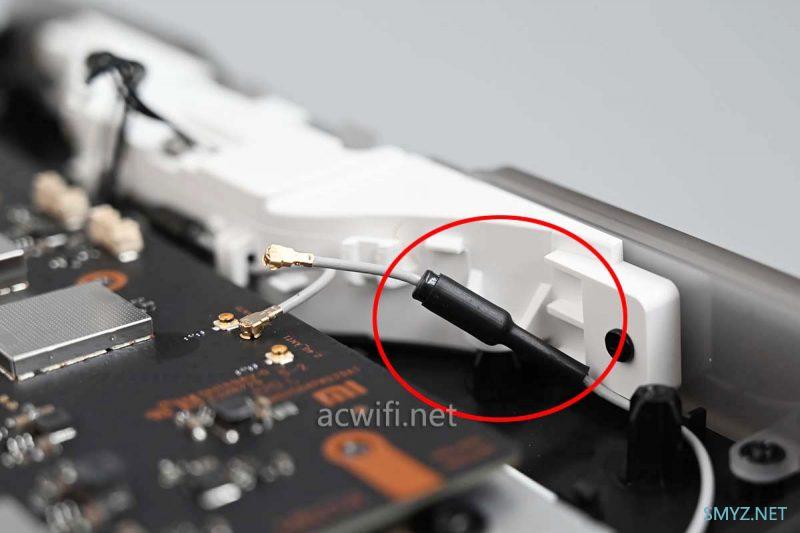

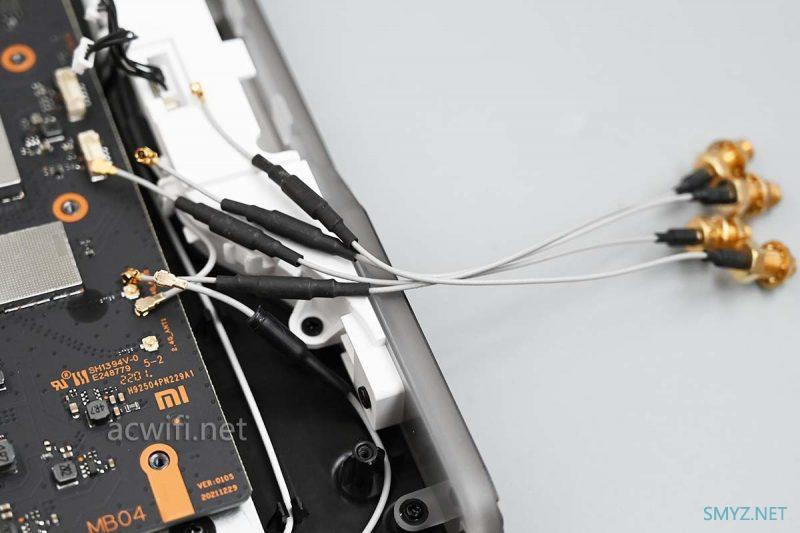

留意两根2.4G天线，带有防干扰磁环的：
为啥我会知道，因为我买过，哈哈！有没有效果我不清楚。

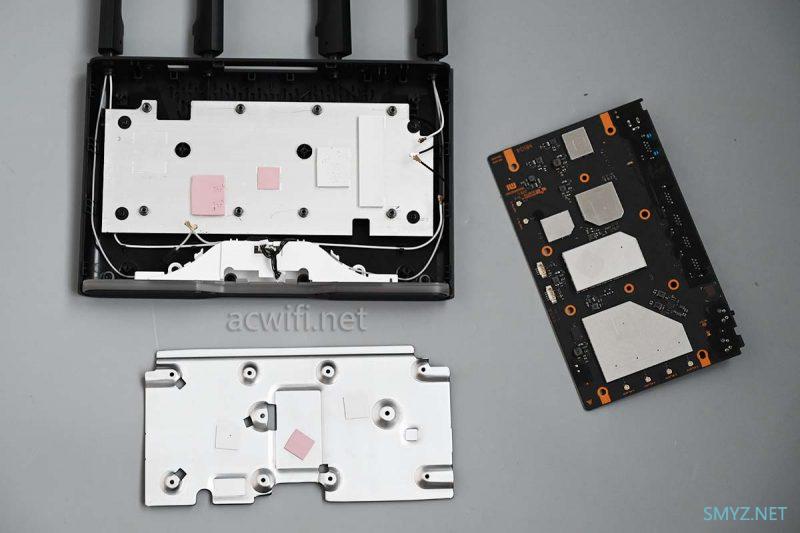

拆出主板，底下有更大的散热：

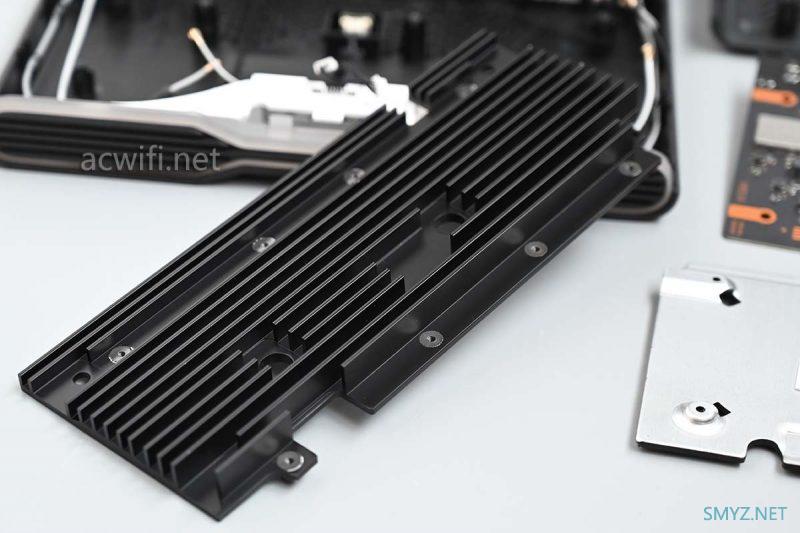

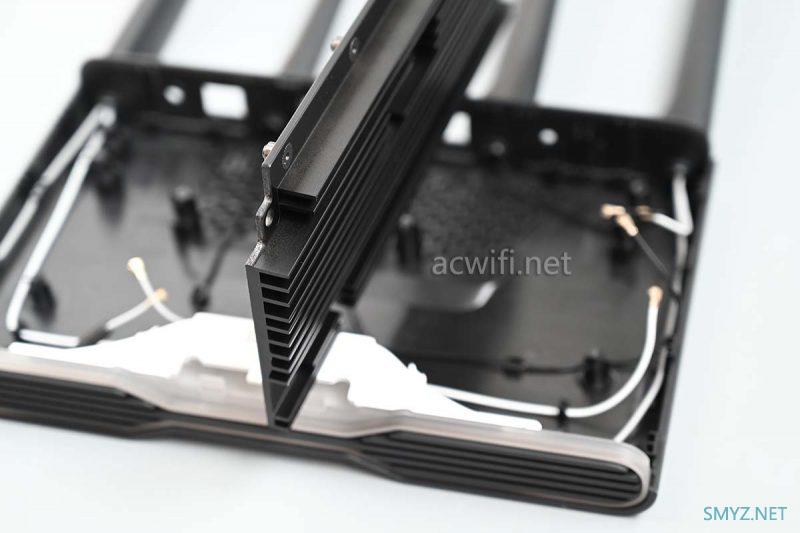

底部的散热器用螺丝固定在外壳上，拧下螺丝后拆出这硕大的铝散热器：
主板就是固定在这个散热器上的，然后散热器再固定在外壳上。
看完了，把散热器安装回去吧。
主板这一面看不见网口，我定义为主板背面：

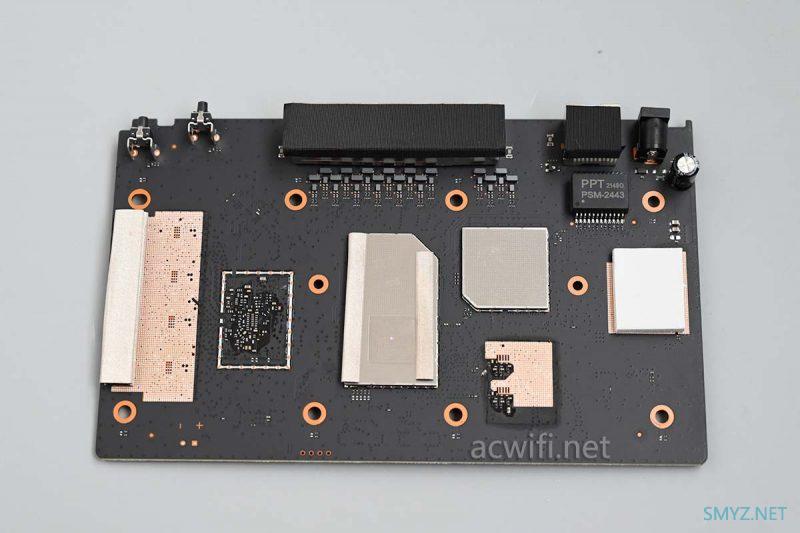

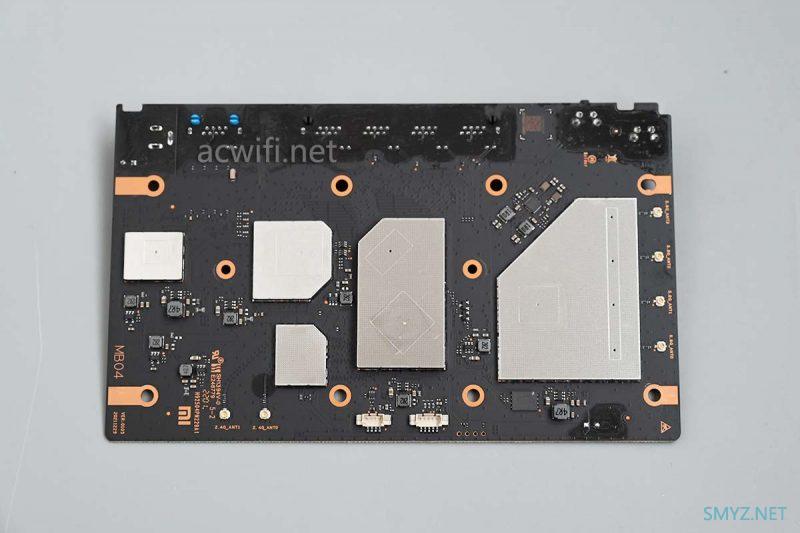

主板正面：(这一面是朝向路由器上盖的。)
撬开屏蔽罩，空的：

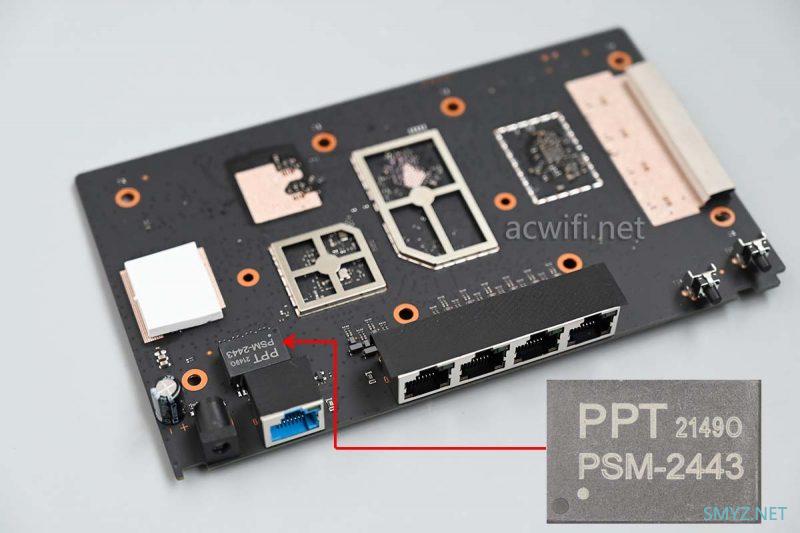

2.5GE网络变压器：
网口带屏蔽：

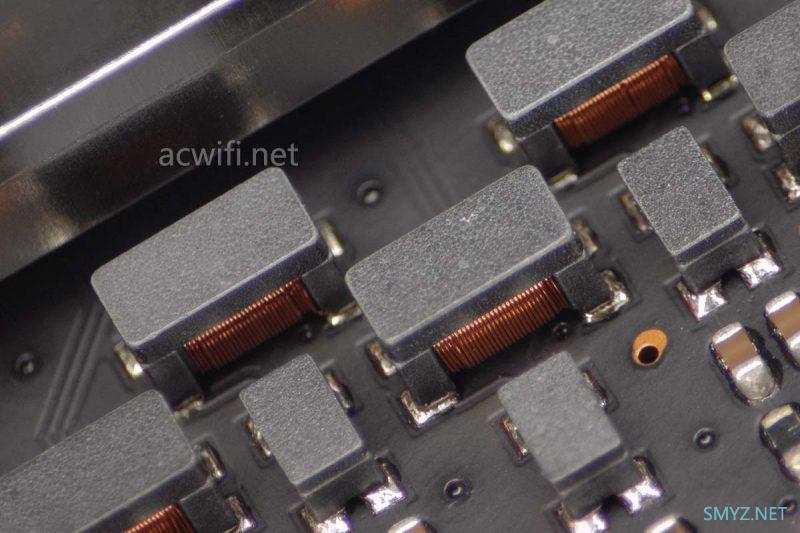

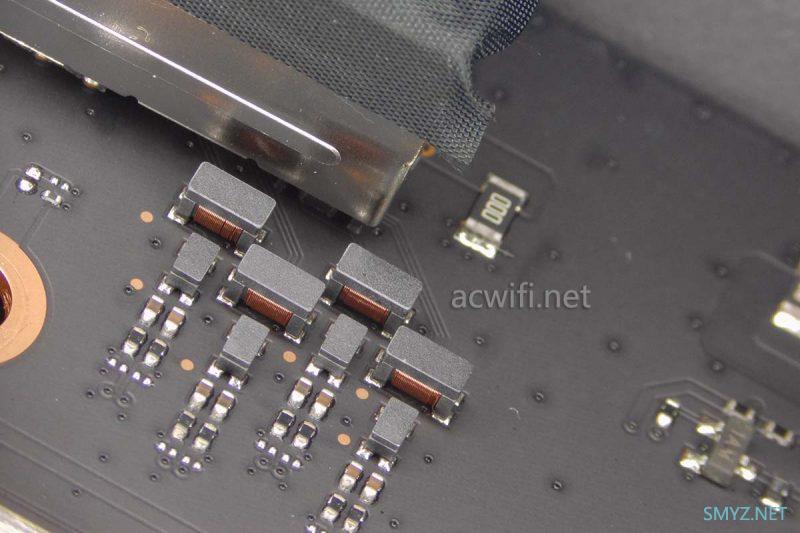

下图是千兆口的网络变压器：（越来越多采用这种分离式网络变压器，也称为新型片式网络变压器，主要是因为成本低些，且产量更高，交货其更短）

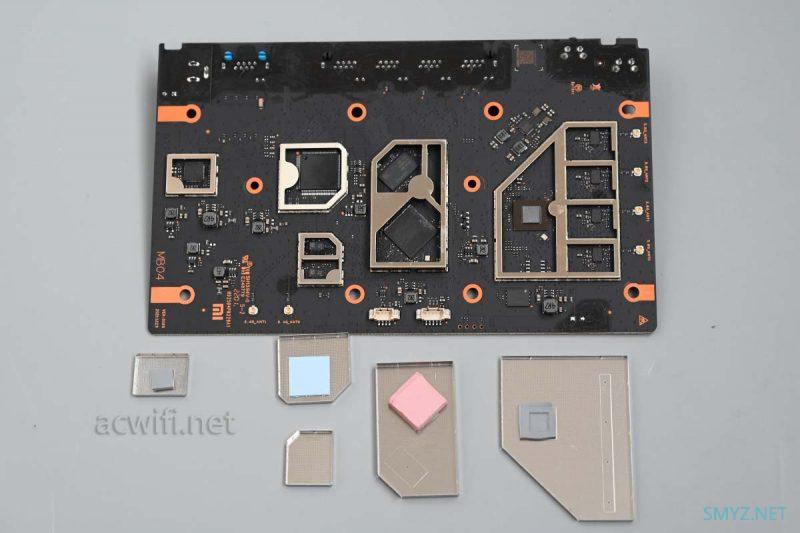

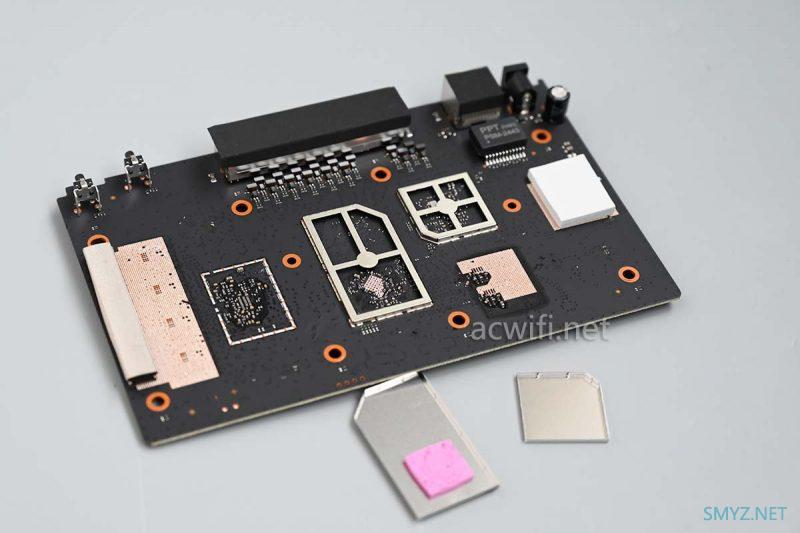

翻过去主板背面，并把所有屏蔽罩撬开：
先看CPU吧。

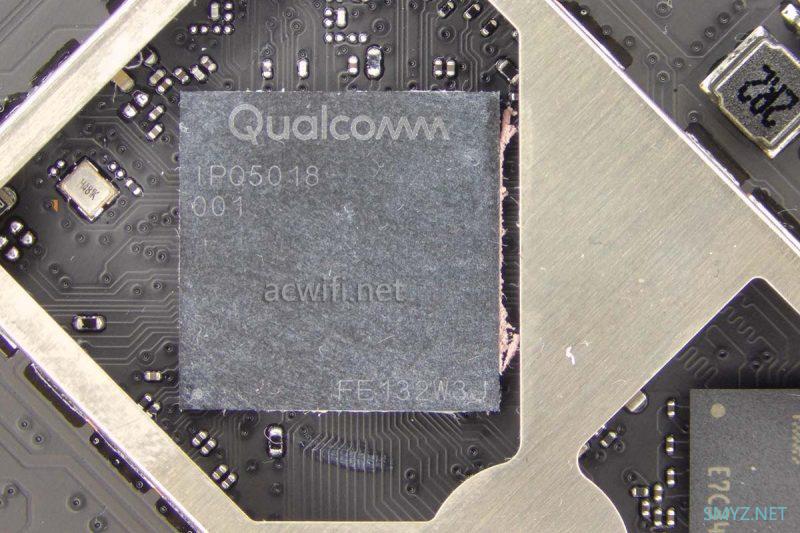

红米AX5400的CPU型号是IPQ5018，跟小米AX6000一样，双核1GHz，集成单核1GHz的NPU，集成2.4G Wi-Fi 6，速率是574Mbps：

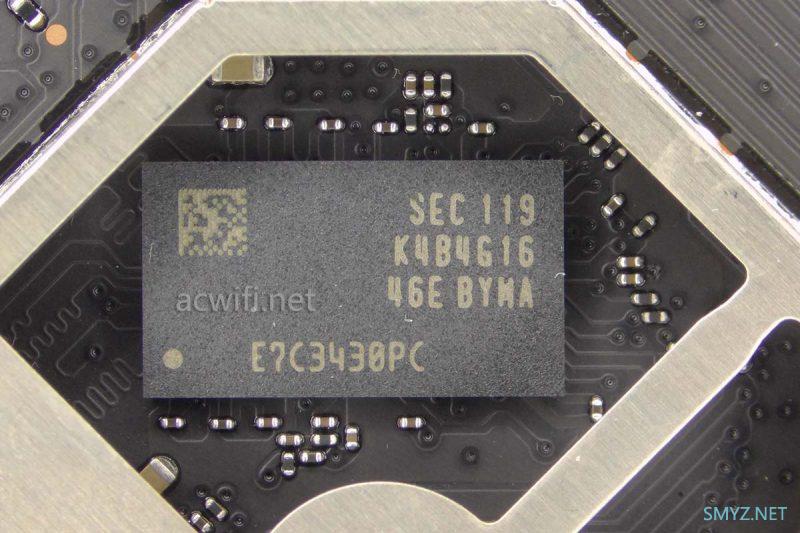

CPU旁边的内存芯片，K4B4G1646E-BYMA，容量512MB：

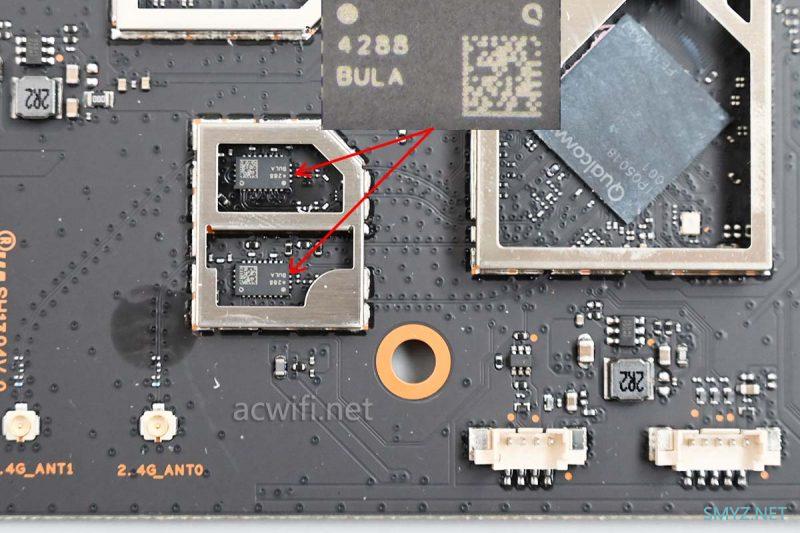

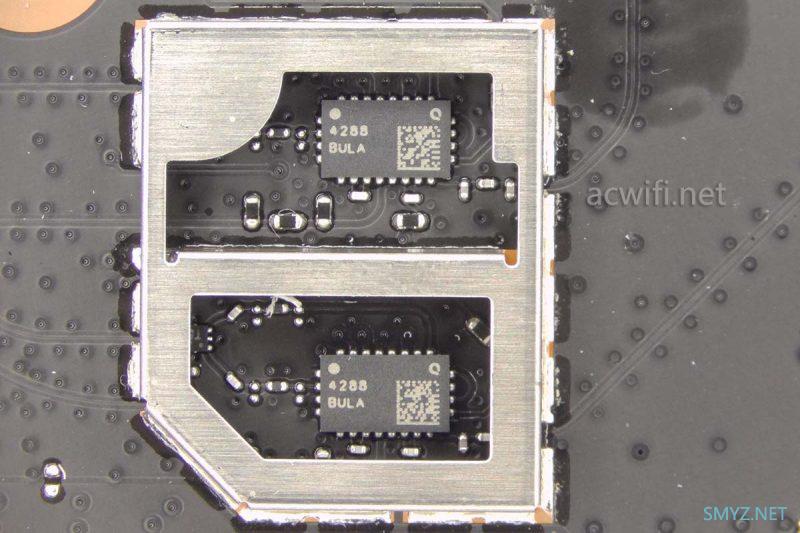

2.4G外置了两颗FEM芯片，型号是QPF4288，属于高功率芯片。
QPF4288的功率放大参数如下：
2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path

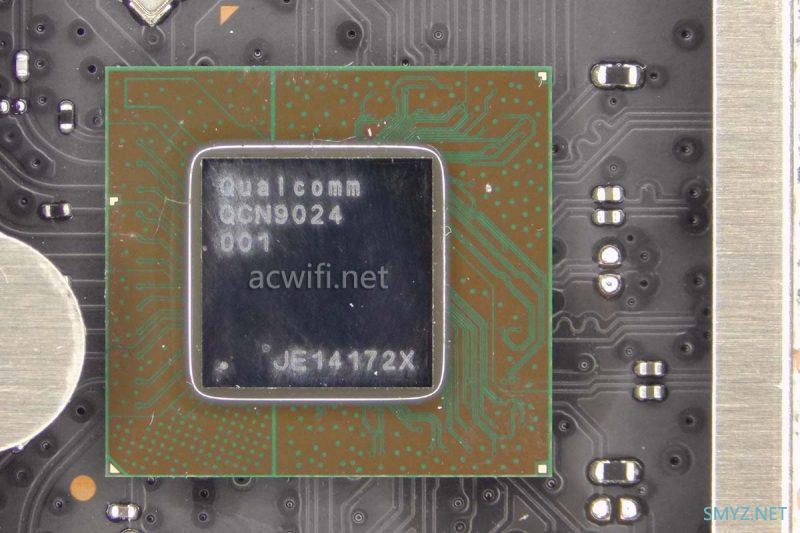

红米AX5400的5G无线芯片型号是QCN9024，小米在商品详情页里也说出了这颗无线芯片的参数了，带机量256台，最多16个FODMA用户数量，支持4K-QAM。支持4×4 MIMO，在160MHz频宽下最高速率4804Mbps，在2×2 MIMO、4096-QAM和160MHz频宽下最高速率2882Mbps。

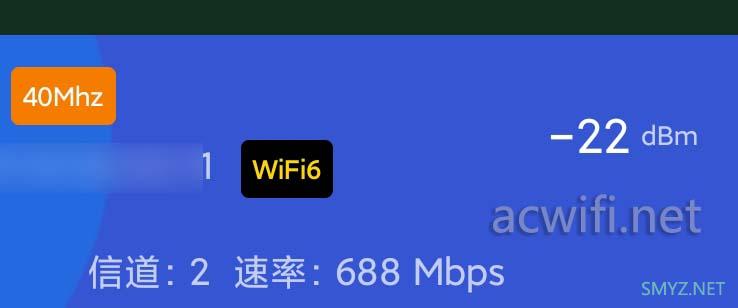

如果它用在2.4G频段，2.4G也是可以支持4096-QAM的，这样就会带来很吉利的数字：688Mbps。小米11连接XDR6080的2.4G就是如此（2.4G用的QCN9074），如下图：

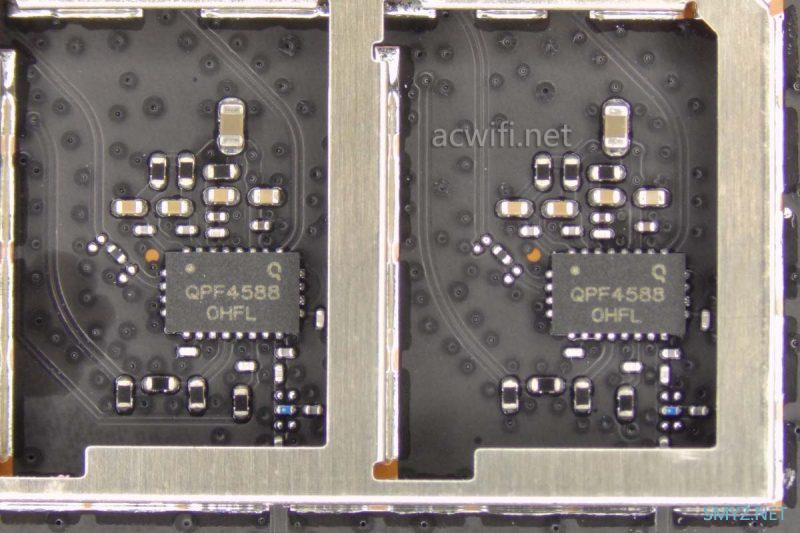

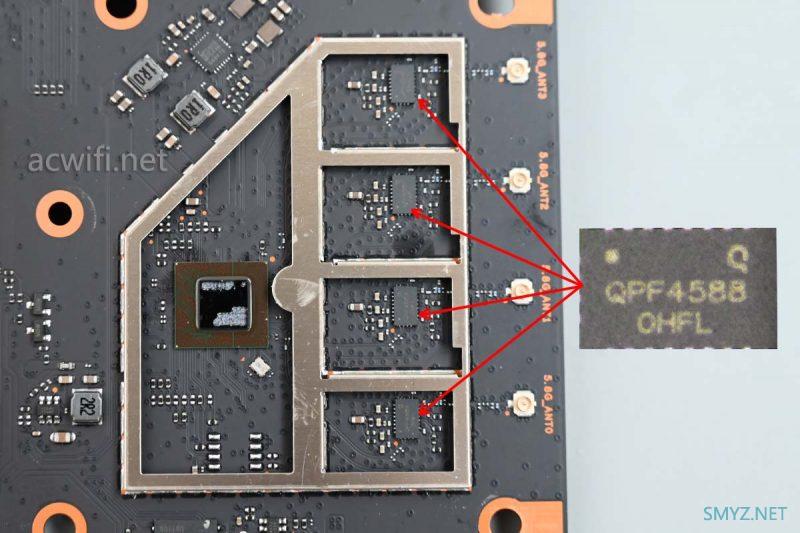

5G外置了四颗FEM芯片，型号是QPF4588：
QPF4588的功率放大参数如下：
5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

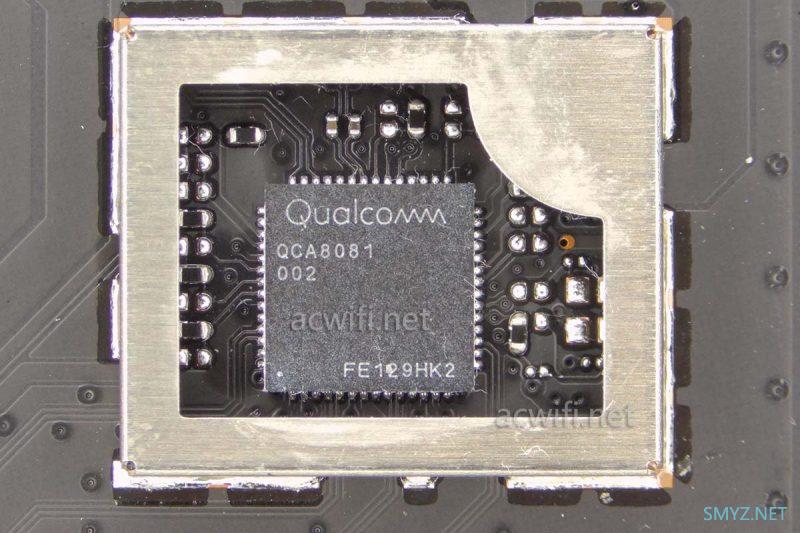

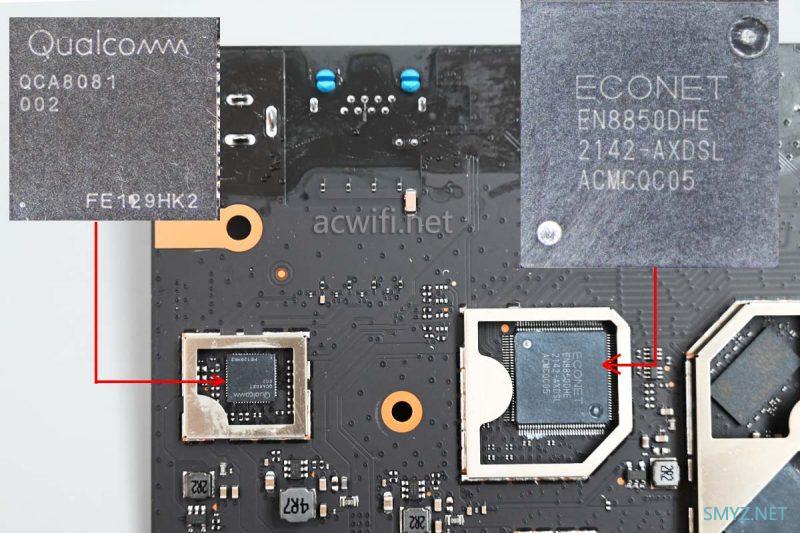

下面这颗是2.5G PHY芯片，型号是QCA8081，有它才有了2.5GE网口。

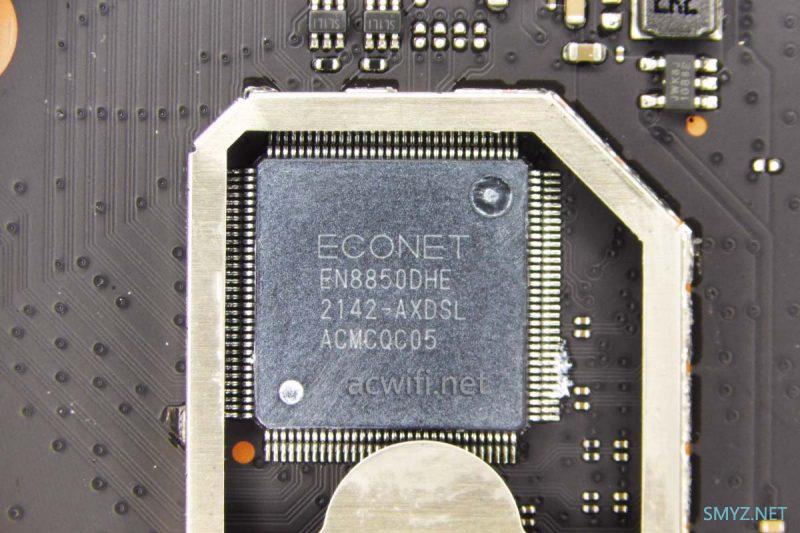

以下是千兆交换芯片，ECONET EN8850DHE，等同于MT7531，一款五口千兆交换芯片，支持最多3组网口聚合，每组最多2个端口。支持2个HSGMII（2.5Gbps），一个HSGMII接IPQ5018，一个接QCA8081。
这颗交换芯片决定了红米AX5400不像小米AX6000那样有1Gbps瓶颈。（CPU与多个千兆网口之间的总带宽）

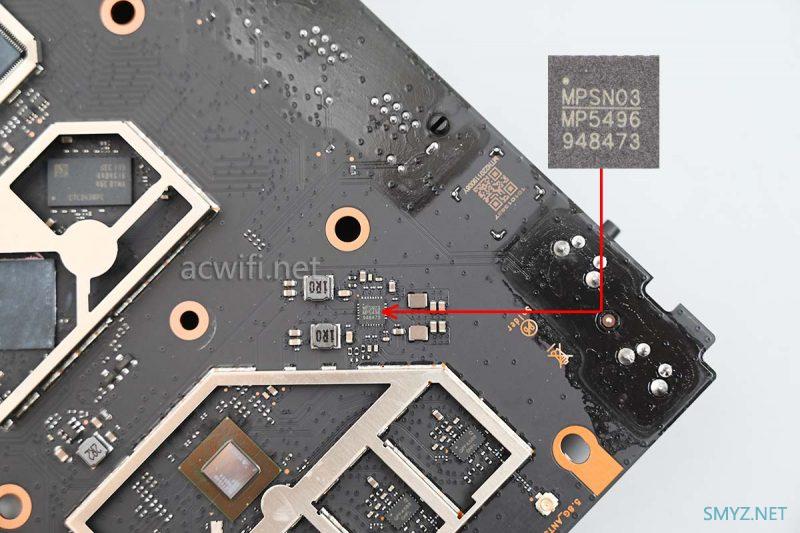

电源管理IC：MP5496。

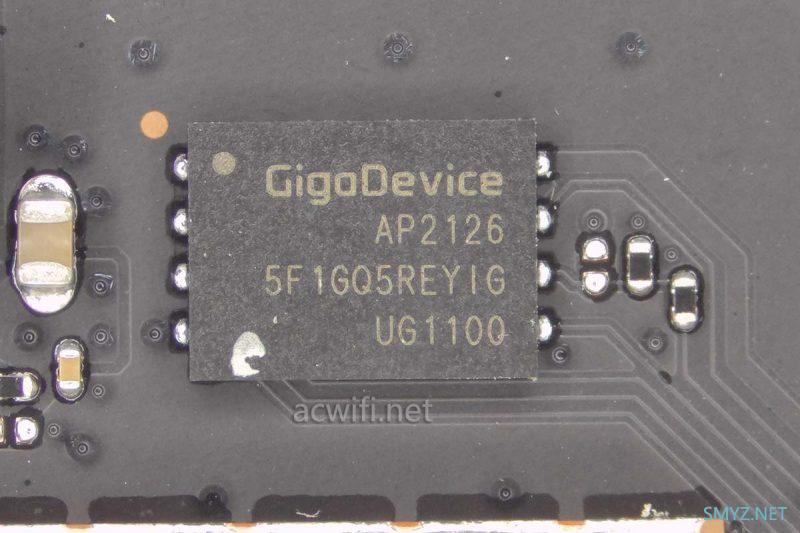

闪存容量128MB：

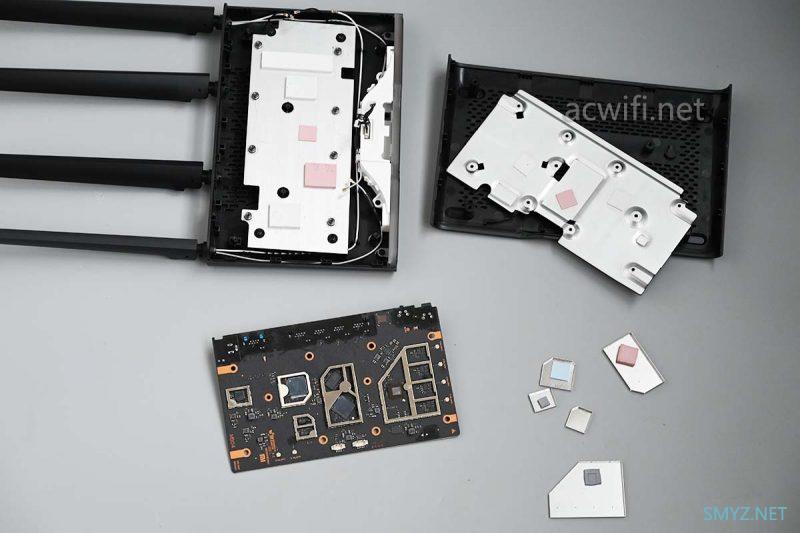

红米AX5400拆机完成啦：
各芯片型号汇总图如下：
D点测速结果如下：
信号很不错的的。
D点测速与小米AX6000对比，还有红米AX5400的小包转发性能测试、多个网口的测试在如下的文章里面：
红米AX5400 D点测速、小包和LAN口瓶颈测试
少个RGB灯，卖499元就挺好的嘛。。红米与小米一样价，不太合逻辑呀。
这款发热最挺低的，可能跟今天寒冷有关，但散热器的确做得很足。又下雨又寒冷，室外8度了，阴公，不总结了，好冷，手震震。
