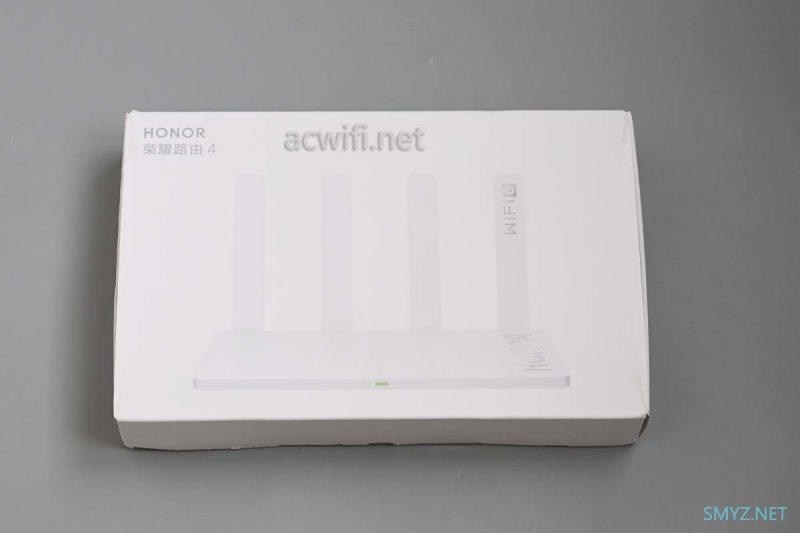

荣耀路由4的外包装：
配件时并没有网线，没有网线，没有网线。

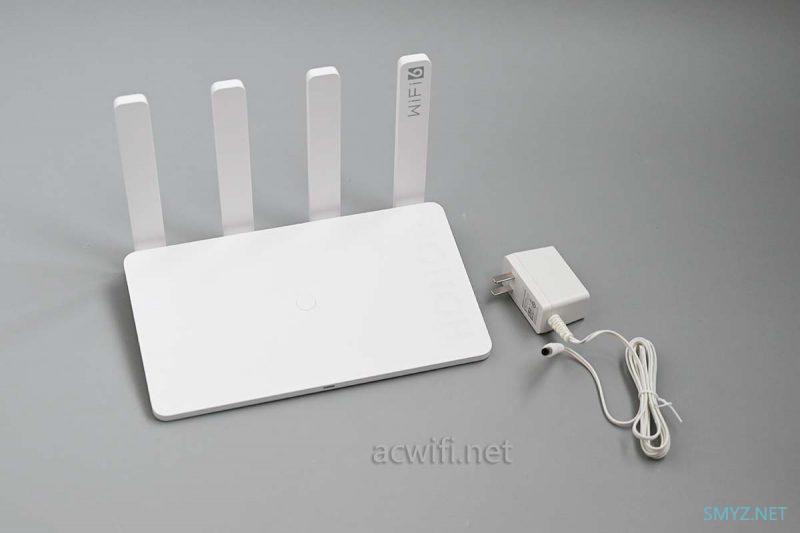

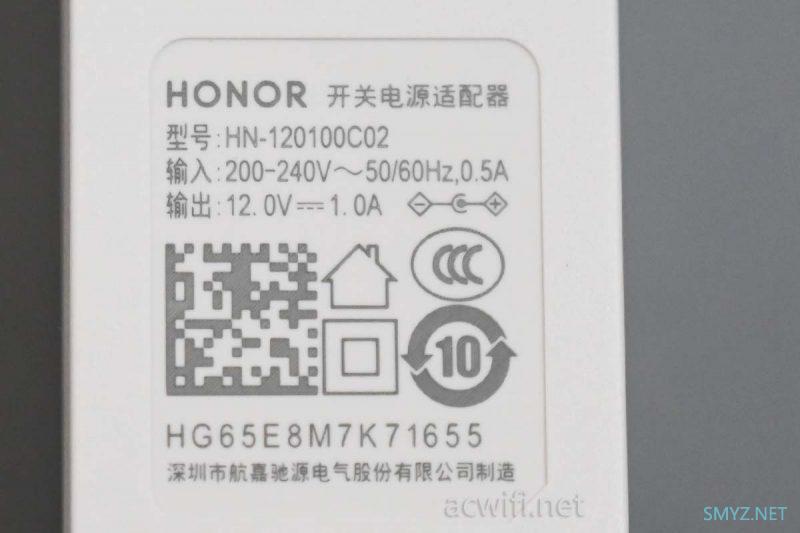

电源输出规格是12V/1A。。。实测待机功率是4.96W。
有人建议我加2个acwifi水印:

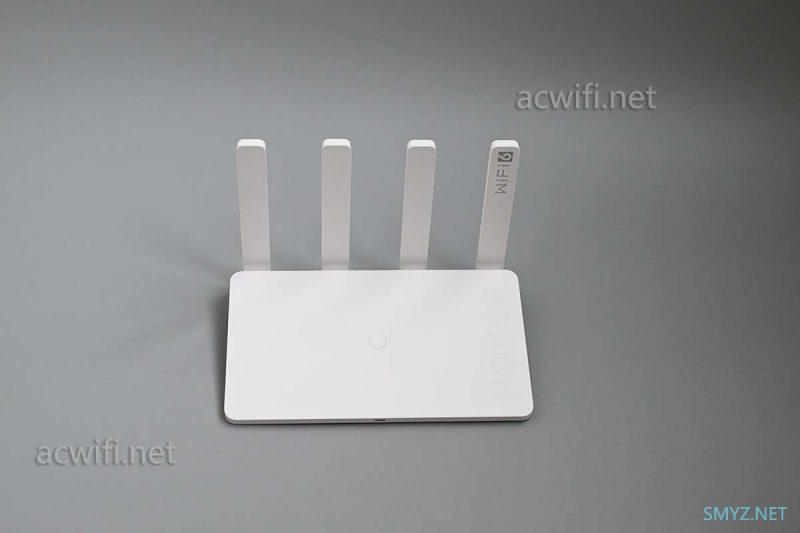

有两种机身颜色是很难拍照的， 一种是很白的白，还有一种是很黑的黑。主要是今天阴天，冷得反光板都懒得弹开，我用的好像是微单没反光板。

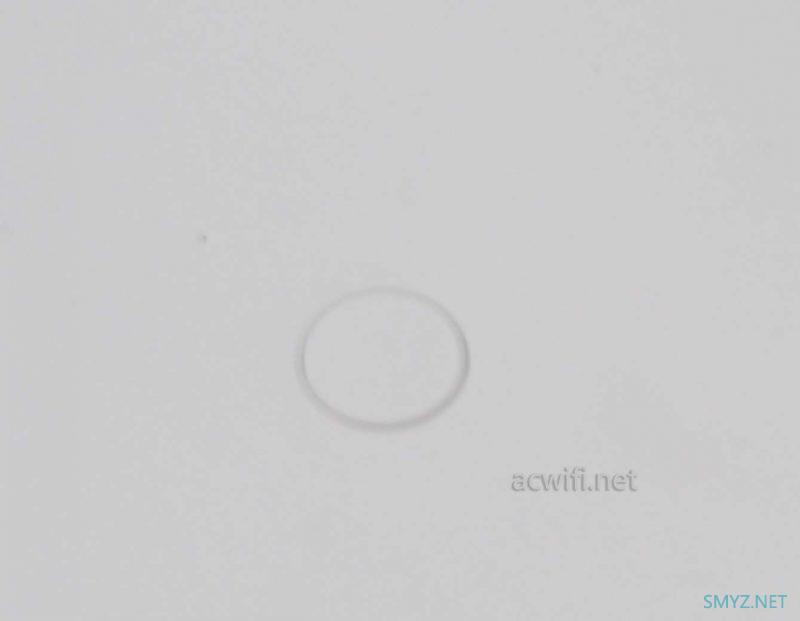

你要留意中间的这个组网按键，上面并没有做H的LOGO，很有可能跟带智联H LOGO的机型不能组mesh。

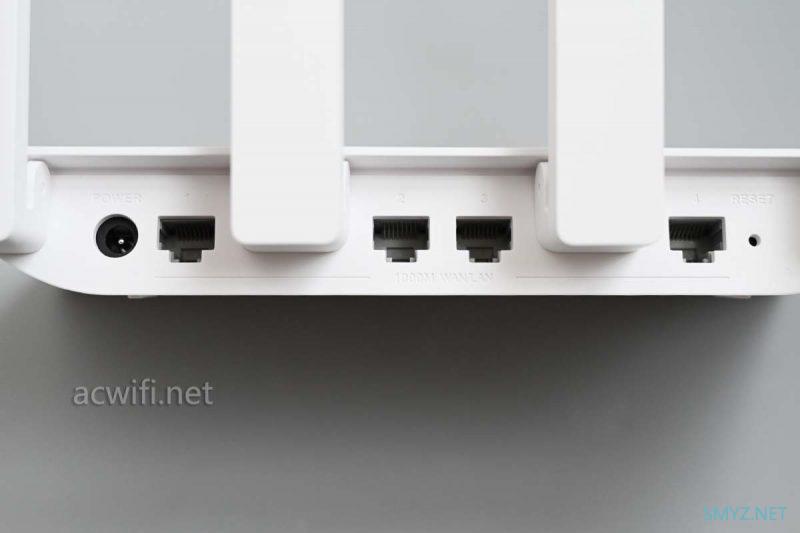

四个支持盲插的千兆网口：
底部只有两侧有散热孔，中间并没有。它的顶部是冰凉的，温度都集中在底部，现在的15度室温摸底部中间位置是有热的感觉，用红外温度计测得38度。不知夏天时会怎样！
如果怕热的可以在机身底部垫个铝散热器，淘宝链接

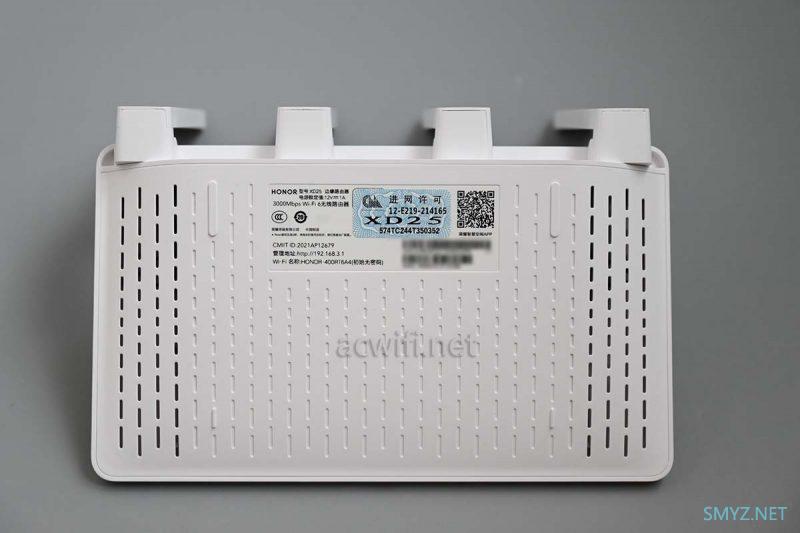

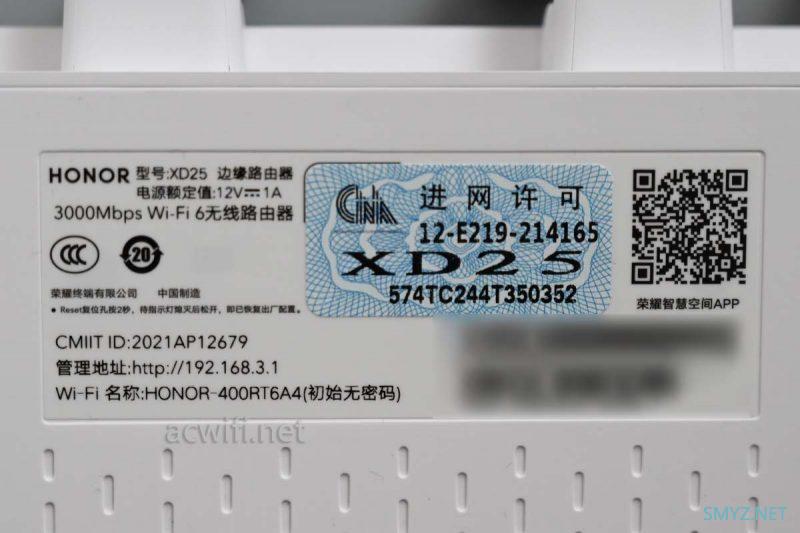

底部标签显示型号：XD25
标签底下有2颗螺丝，拧出来之后即可撬开外壳：

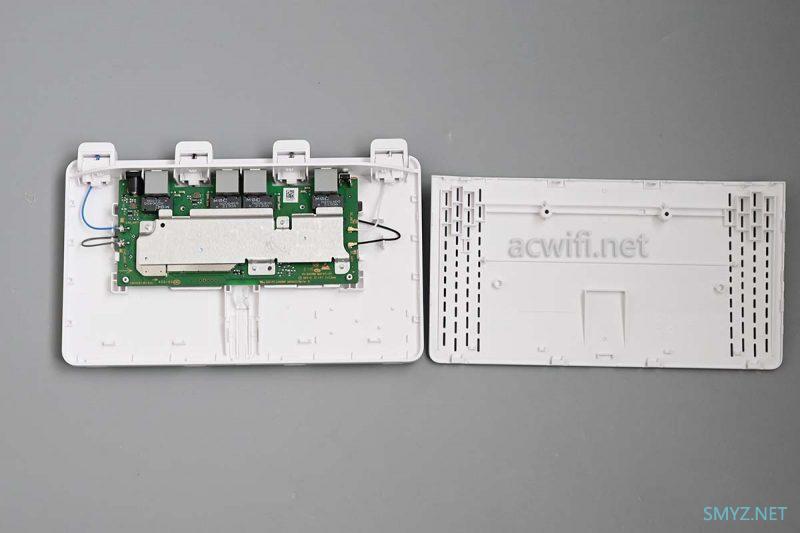

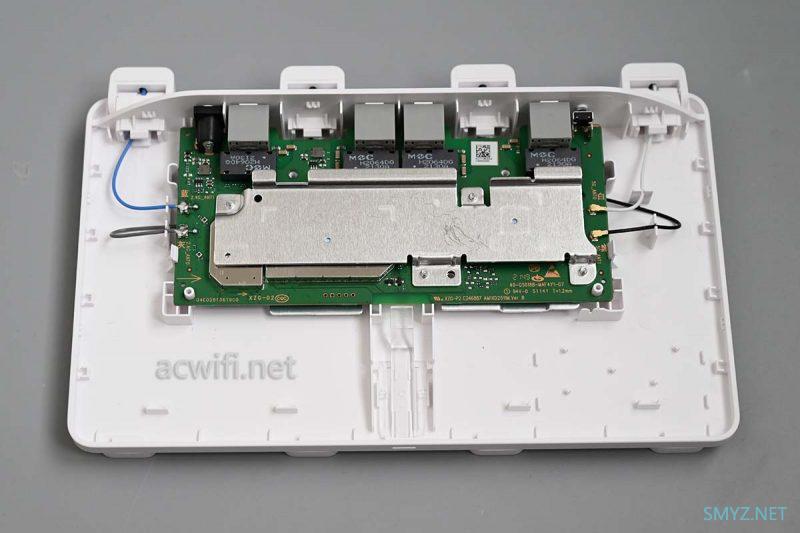

映入眼帘的是一修长的主板：

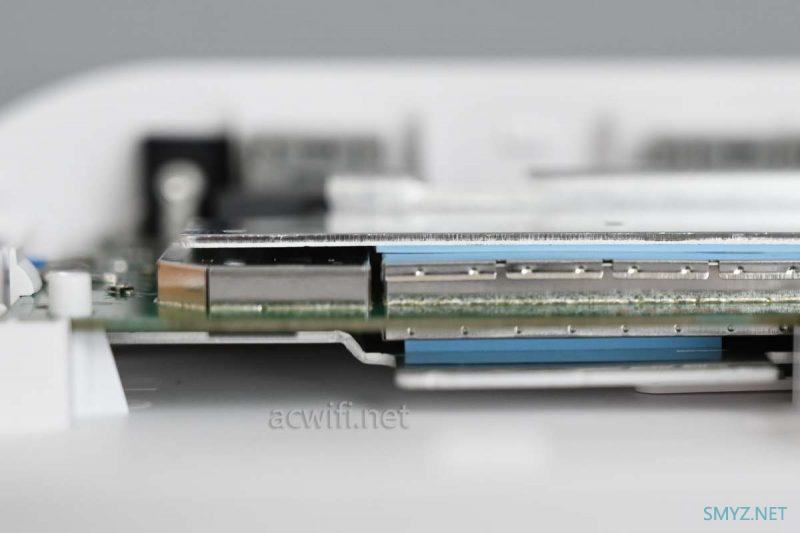

上下夹击：

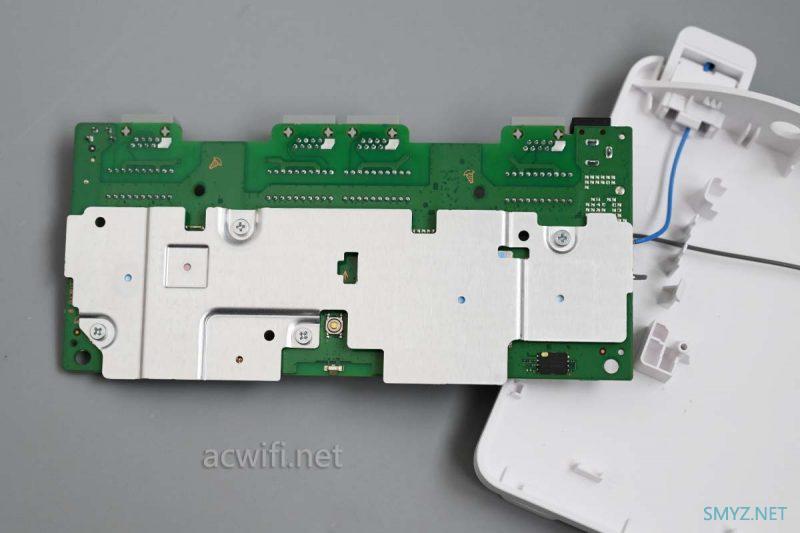

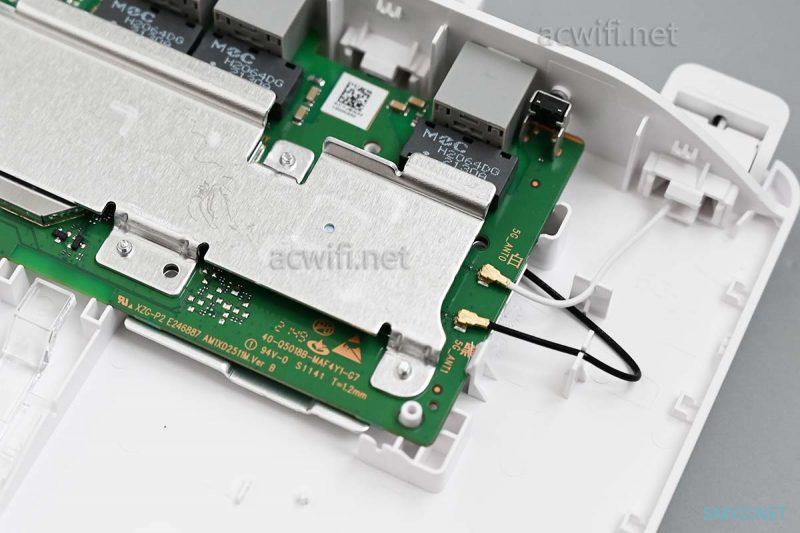

把5G天线插头拨掉后把主板翻过去。

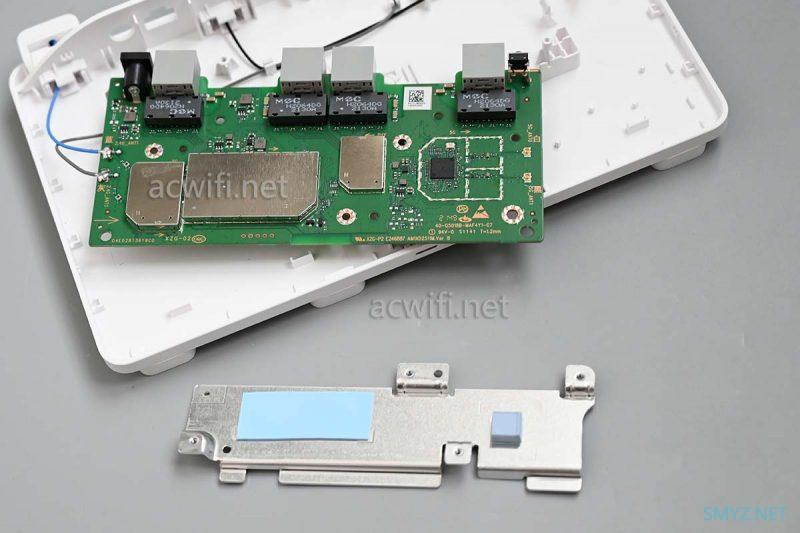

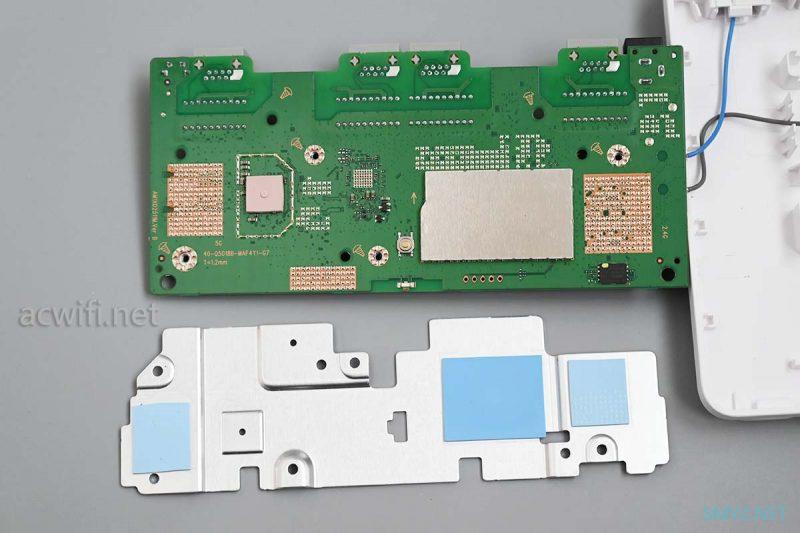

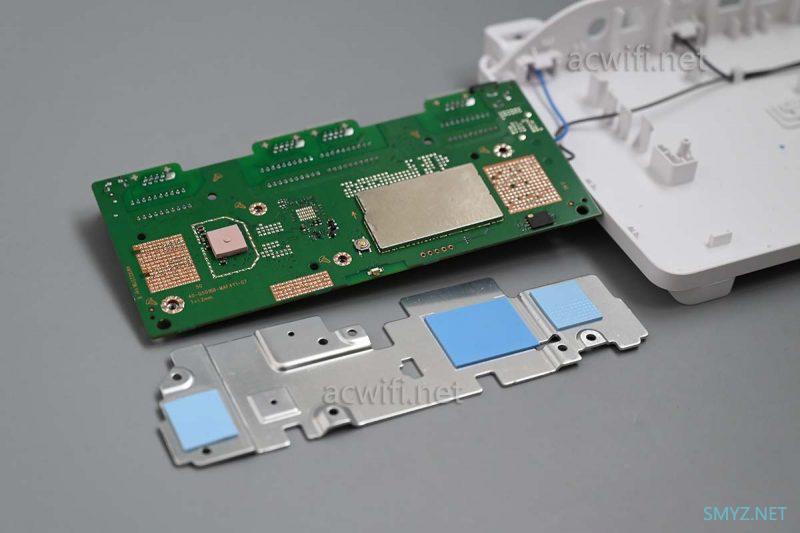

拆下底部的散热片：
主板散热是做得很充足了。
拆下屏蔽罩之后，里面没有芯片，对应的位置就是CPU和内存。

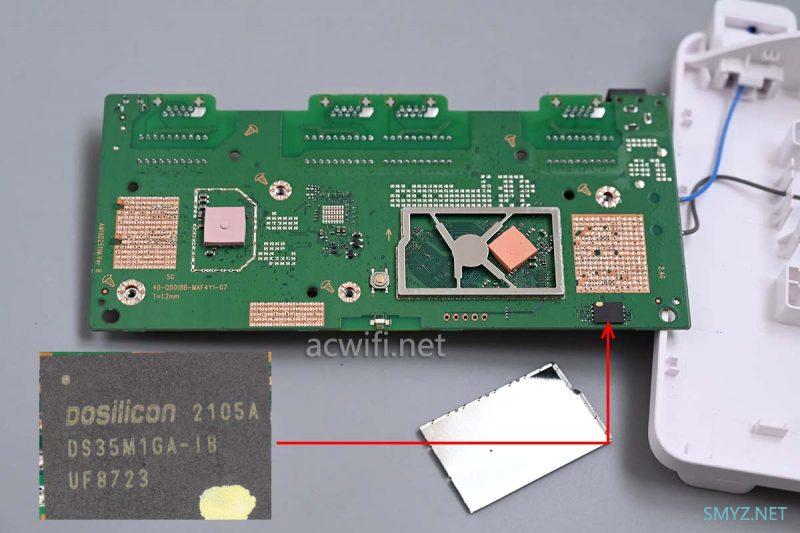

右下角是一颗闪存芯片，型号是DS35M1GA-IB，容量128MB。
把屏蔽罩装回去，准备拆主板正面。

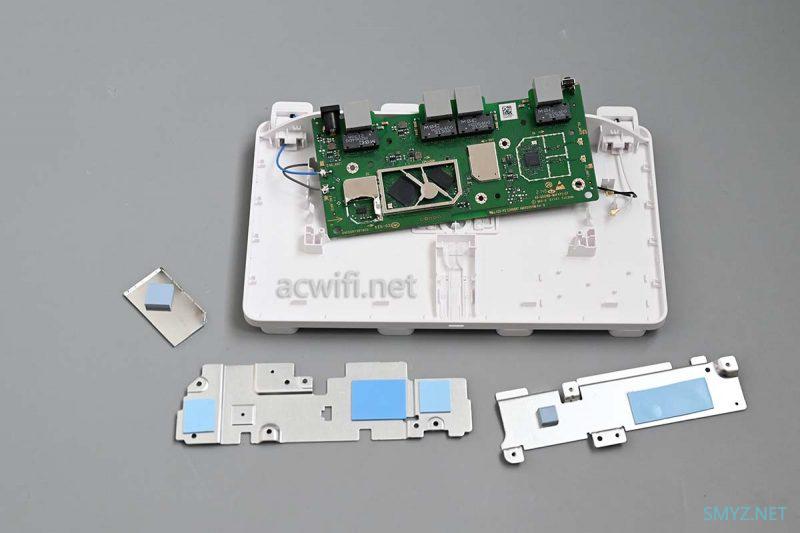

主板正面的屏蔽罩拿开
最拆华为、荣耀的路由器，因为有屏蔽罩总会是直接焊接在主板上。左右两边的屏蔽罩是焊死的，中间的长方形可以撬开。

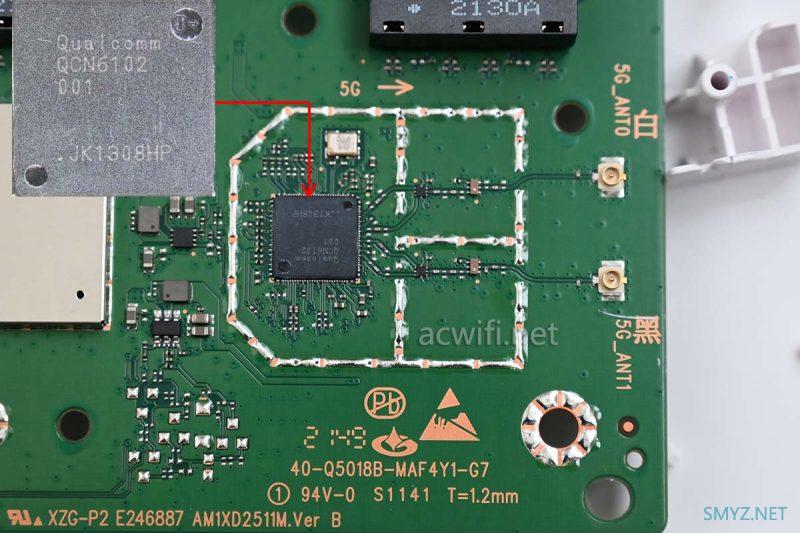

先看5G芯片吧，没有外置功放芯片的。
荣耀路由4的5G无线芯片型号是QCN6102，支持2x2mimo，在160MHz频宽下最高速率2402Mbps。用内置的FEM！
点此领取京东红包，每天可领3次
QCN6102的左边是交换芯片，屏蔽罩我不打算弄开了，肯定跟华为AX3 Pro新版用的一样：QCA8337-AL3C，高通喜欢打包销售，这样可以赚多些。打包购买对厂商来说也是有好处的，不用修改太多。

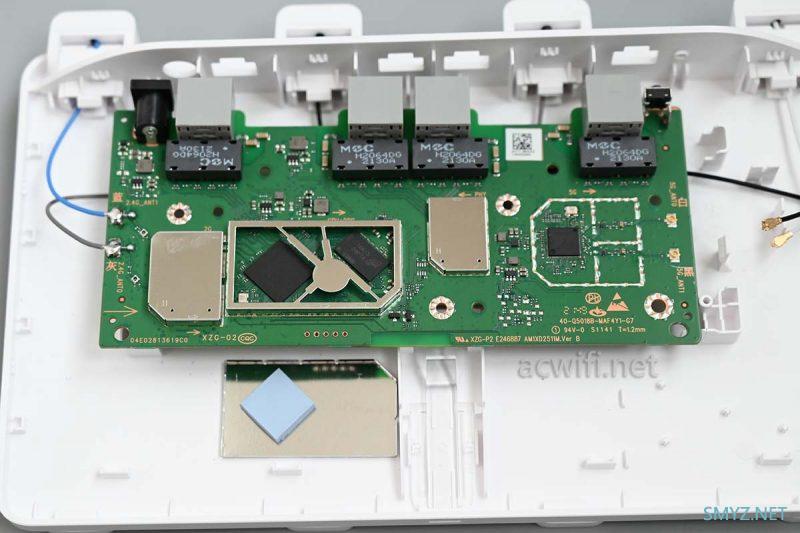

能拆开的屏蔽罩只有CPU上面的这一片：
左边的屏蔽罩，看样子里面“有料”，根据电路布局，里面就是2.4G射频电路，估计有独立的FEM，我为了能看见FEM，一定要暴力拆开屏蔽罩。不然睡不着！

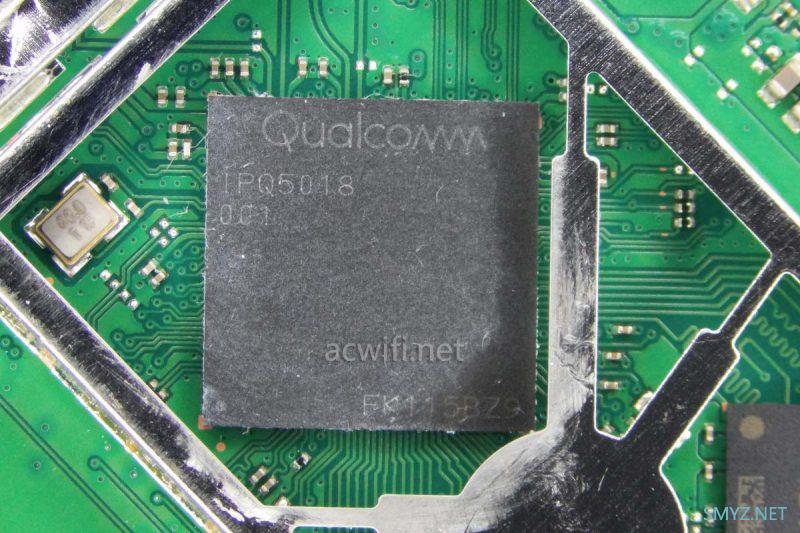

先看看荣耀路由4的CPU吧，因为CPU旁边有内存芯片，所以呢，必定是IPQ5018，而不是IPQ5010或IPQ5000。
IPQ5018，双核1GHz，集成单核1GHz NPU,集成2.4G Wi-Fi 6，最高速率574Mbps：

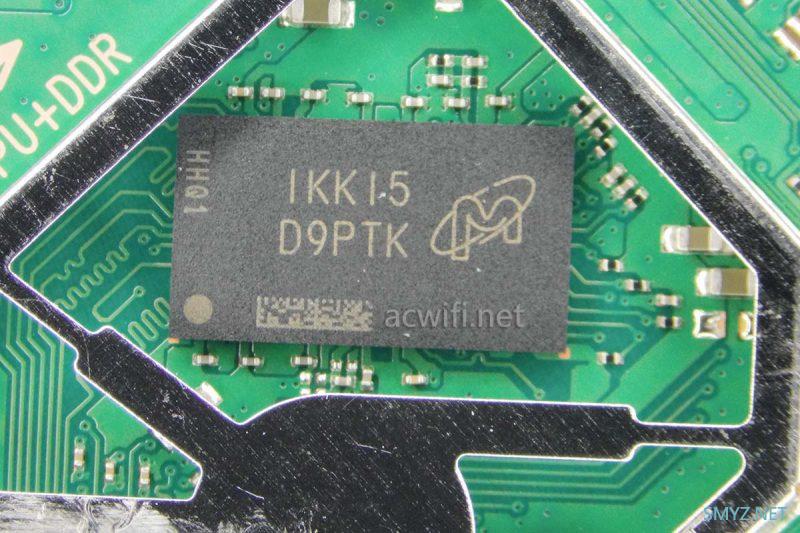

旁边的内存芯片，丝印着“D9PTK”，具体型号是MT41K128M16JT-125:K，容量256MB，DDR3-1600。
因为外壳高度的限制，主板上面没有一颗是立式电容，全部用贴片式电容：

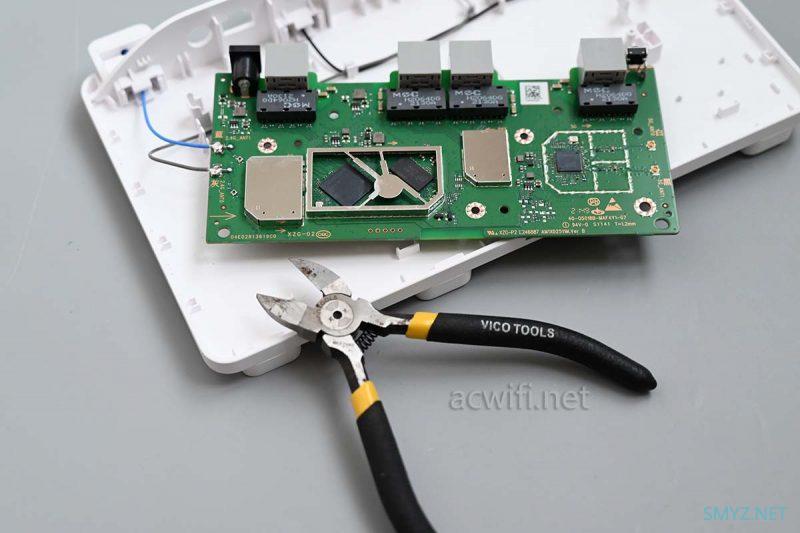

好久前有人提议我买马牌的钳子，我还没舍得买呀，继续用它吧。

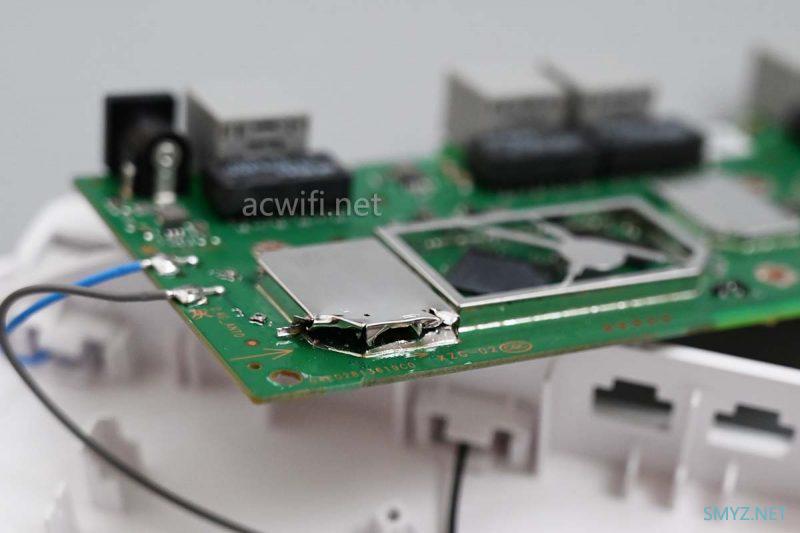

先开个突破口：

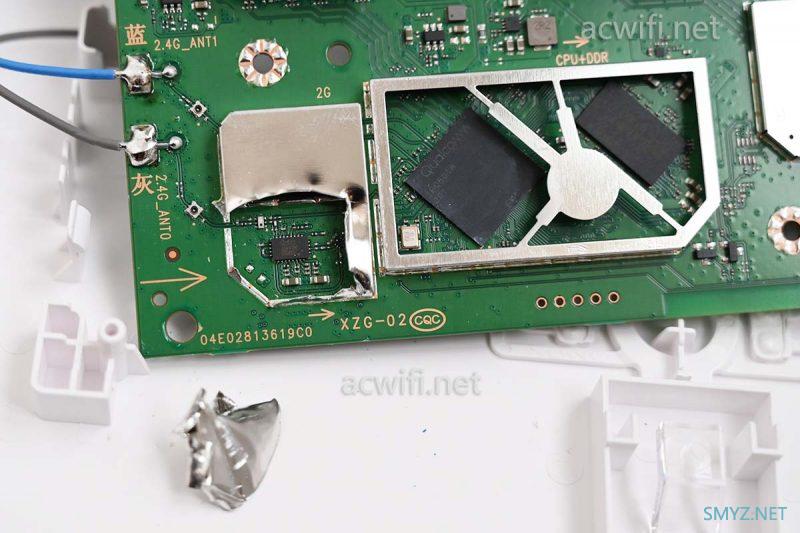

剪一半能完事看出FEM芯片就可以了，不需要整个都剪下来：
可能你会问，为什么不用热风枪吹？ 因为我曾经用过一次，但吹坏了，从统计学上来说，我使用热风枪失败的概率是100%，而我剪开屏蔽罩的失败率是0。

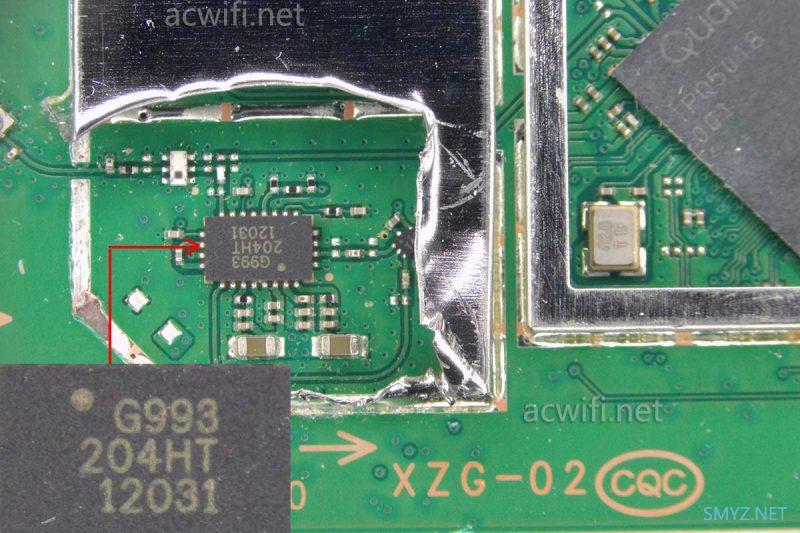

这颗2.4G FEM芯片上面丝印着“G993 204HT”型号估计是RTC66204。我以为用的是跟AX3 Pro新版一样的VC5333。

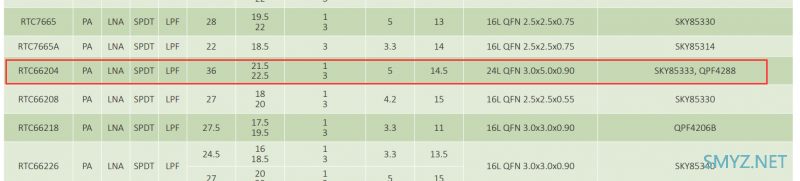

RTC66204的参数表：
放大功率参数如下：
+21.5dBm for 802.11ax MCS11 HE40,EVM < -40 [email protected]
+22.5dBm for 802.11n MCS7 VHT40,EVM < -30 [email protected]
其它没啥好看了。

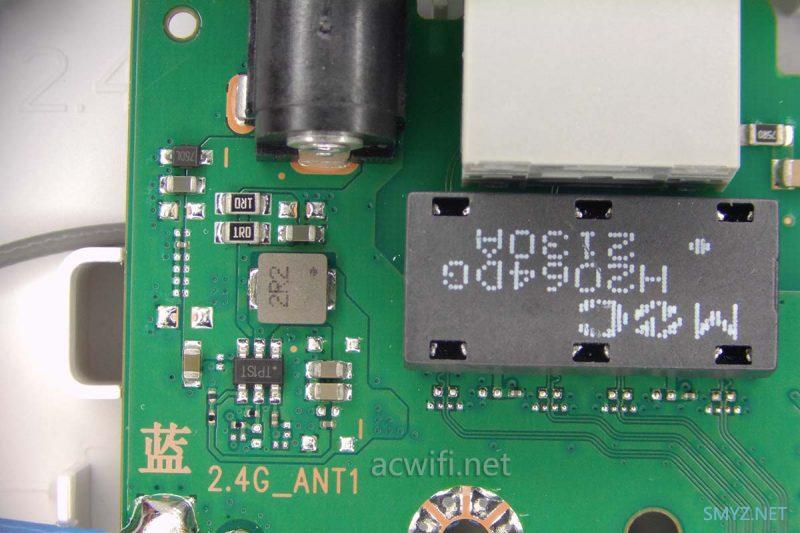

DC电源输入电路：

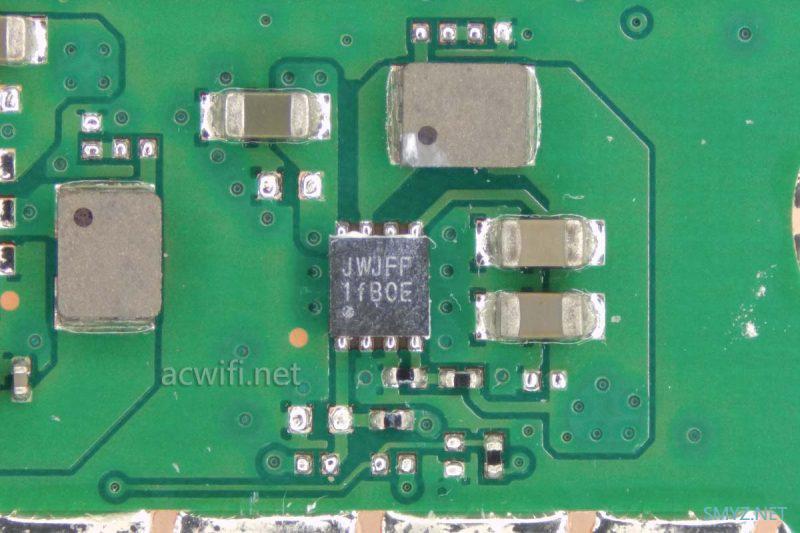

QCN6102旁边的供电电路：
至此，荣耀路由4就拆机完成了。

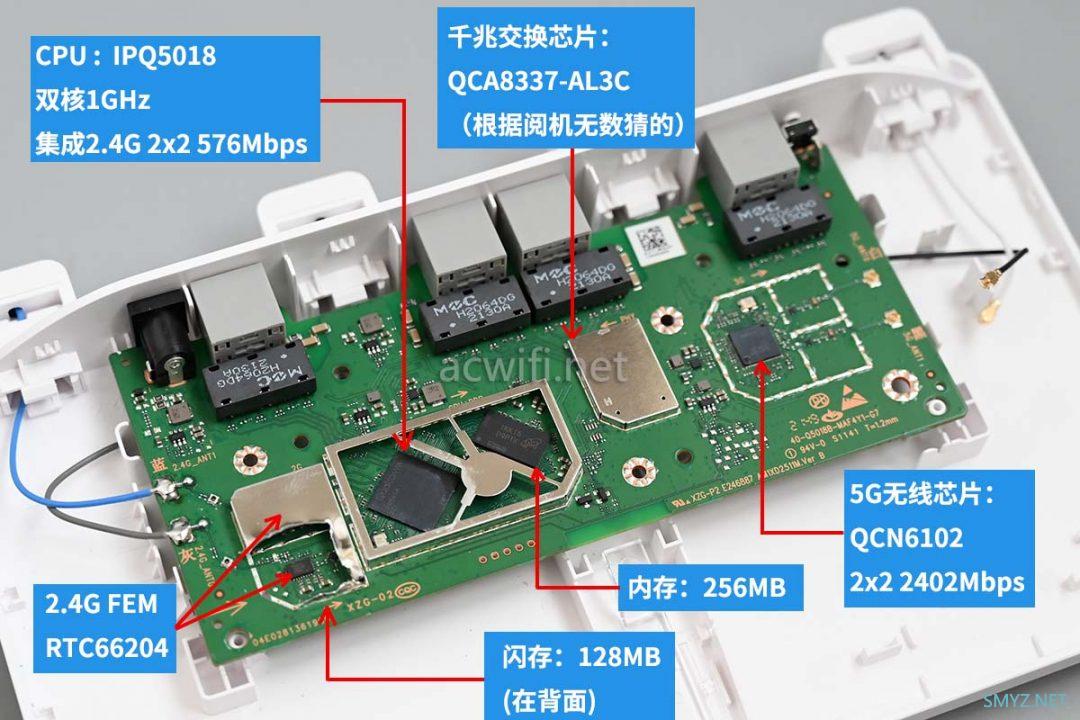

芯片型号汇总图如下：

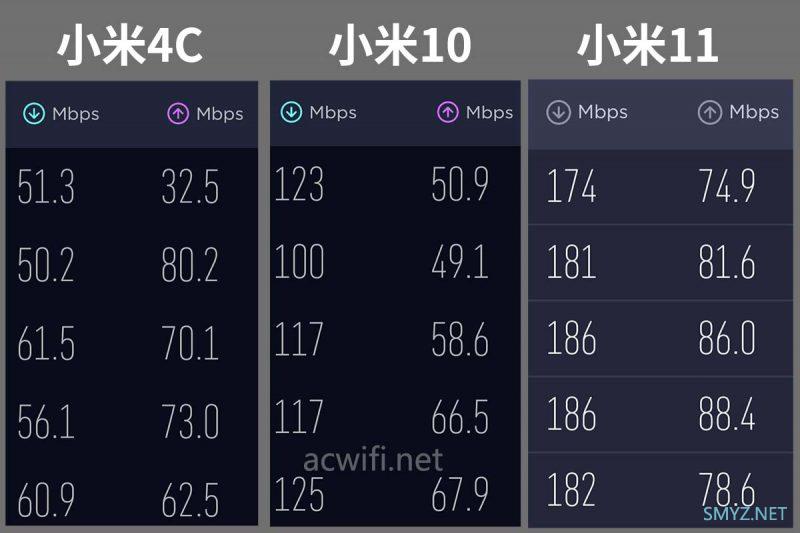

在楼下D点测速看看（中国电信1000兆下行100兆上行，只测5G，44信道，开160频宽）
之前拆过沛喆PZ-L8也是没有5G独立FEM芯片，但D点测速结果里面，小米4C和小米10明显比这台荣耀路由4快，但小米11反之。
从小米4C来看，5G真不怎么样！

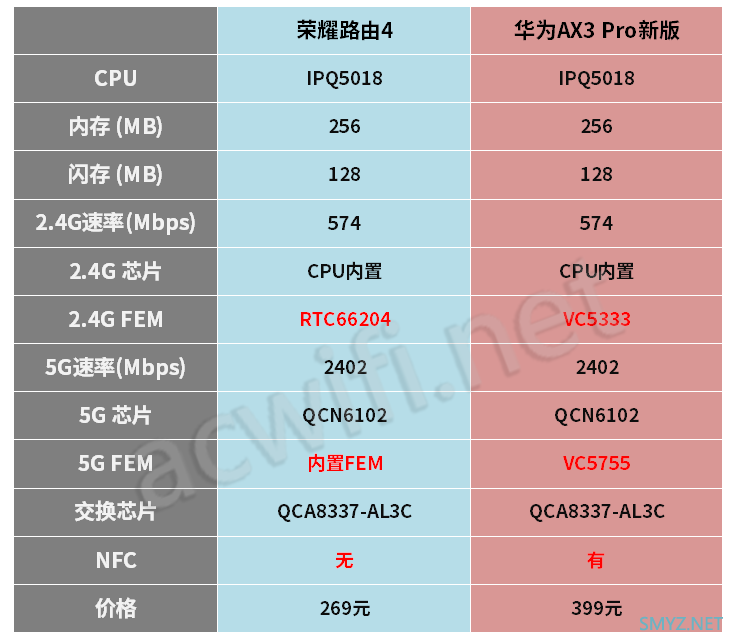

简单列表了与华为AX3 Pro新版的配置对比：
我用红色标注出配置的不同点。最大的不同有两点，一是NFC，二是5G FEM， 2.4G的FEM型号不一样，是其次的，这两款2.4G FEM差不多。
两者至少相差100元，自己考虑吧。
补充一点关于mesh组网的。
华为AX3 pro 不能跟这台荣耀路由4组网，荣耀路由4恢复出厂之后通电，按机身顶部的圆形键没有任何反应，就算接网线与AX3连接都组不了。
荣耀路由4做主路由时，这个圆形键有反应，但也AX3 pro也是组不上，甚至跟荣耀路由3也组不了，这台荣耀路由4好像活在自己的世界里一样。不知以后的固件是否能解决跟旧款荣耀路由mesh组网的问题，只能是耀路由4能跟荣耀路由4组网的样子。惊呆了！
