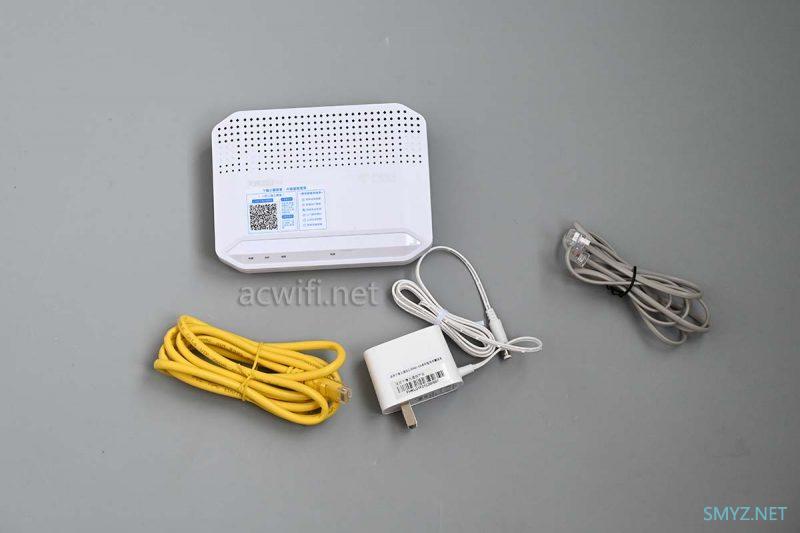

免费升级千兆宽带，免费换的新光猫，没有无线Wi-Fi功能。还好，我也不用它的无线，省一点电，省一点无线干扰。所有东西：
因为没有无线，所以它的体积可以做得比较小：

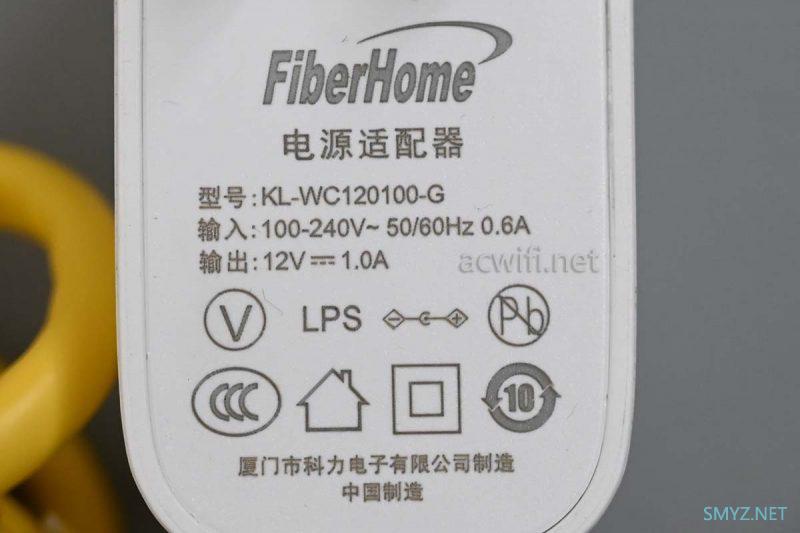

电源输出规格是12V/1A，作为不带无线的光猫，电源非常足够了。实测。。。。我没插光纤时待机功率是3.3W，插光纤时测不了，因为不想再断网了。在拆机之前，我已经把华为HN8145X6换上使用，拆完之后还是换回这台烽火继续用。（有替换品我才敢拆呀，万一拆完开不了机就”大柠乐”啦）

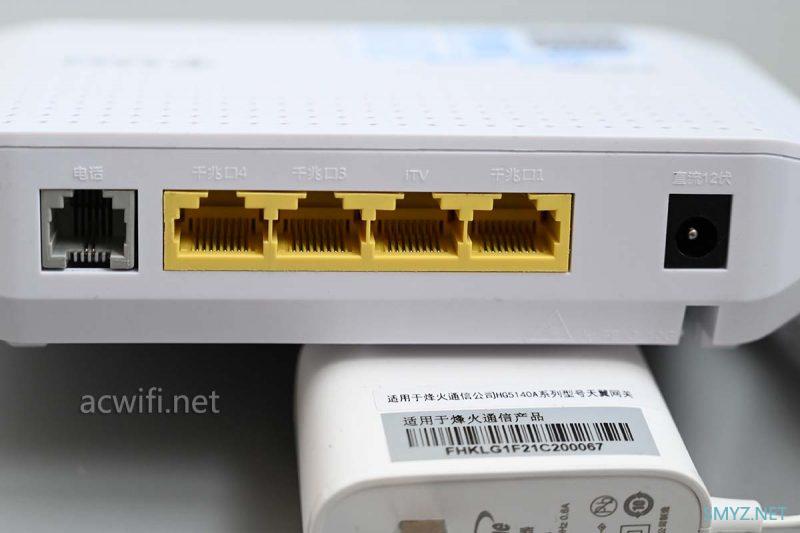

机身背面接口：
四个千兆网口，当你的IPTV与宽带共享时，就不需要单独的ITV接口，如果三个网口不够用，可以进系统里把这个ITV口也选上来使用。

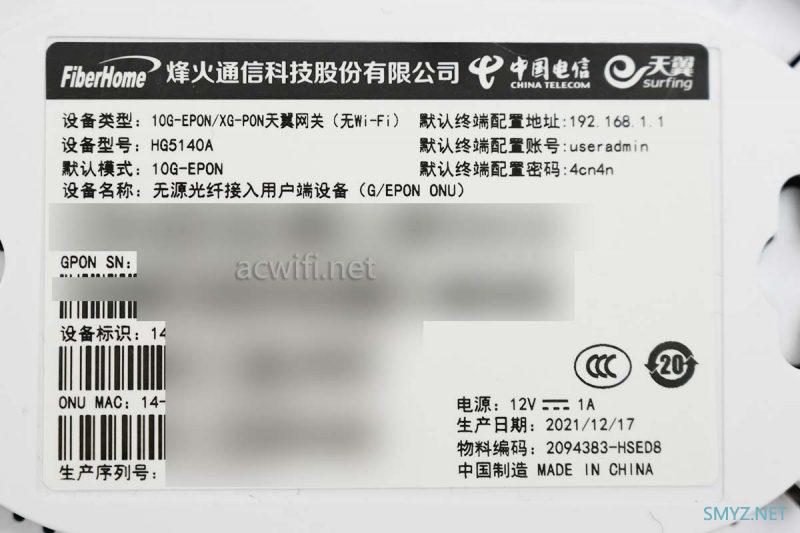

机身底部：
设备型号：HG5140A
默认模式：10G-EPON
设备名称：无源光纤接入用户端设备 （G/EPON ONU）
生产日期好新鲜，不到一个月。

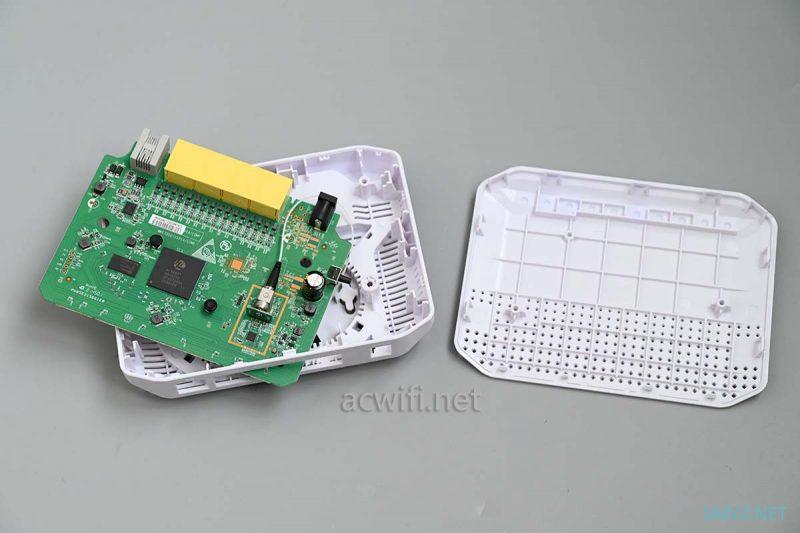

只有两颗螺丝，拆开就可以轻松地撬开顶盖：

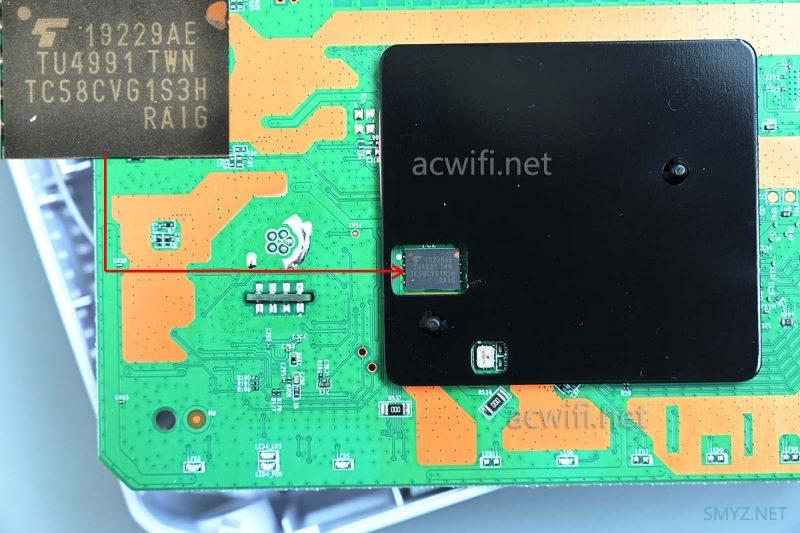

看见的是主板底部，中间的黑色是散热铝片，当中挖了一个孔，腾出空间来放闪存：
闪存型号是TC58CVG1S3HRAIG，东芝的256MB NAND FLASH。

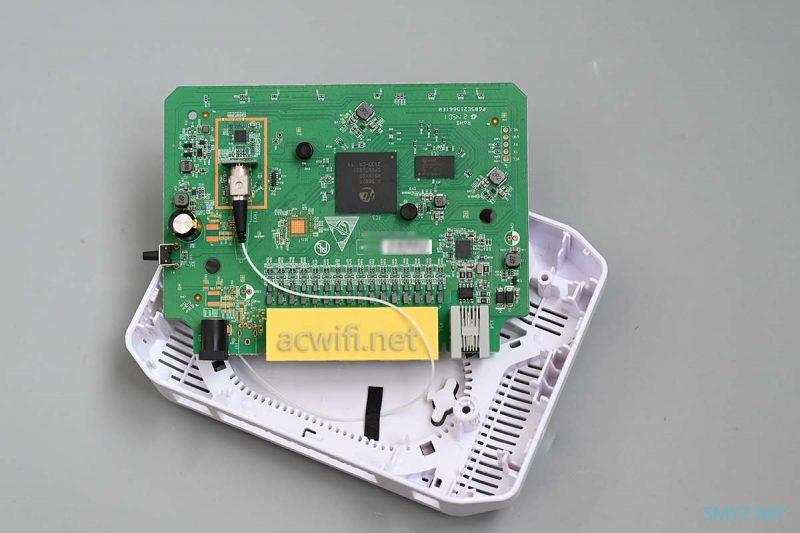

翻过来看主机正面：
点此领取京东红包，每天可领3次
正面我没有碰过没有拆过，就是这么清爽干净的：没有屏蔽罩没有散热片。但很清晰看见CPU是海思的。

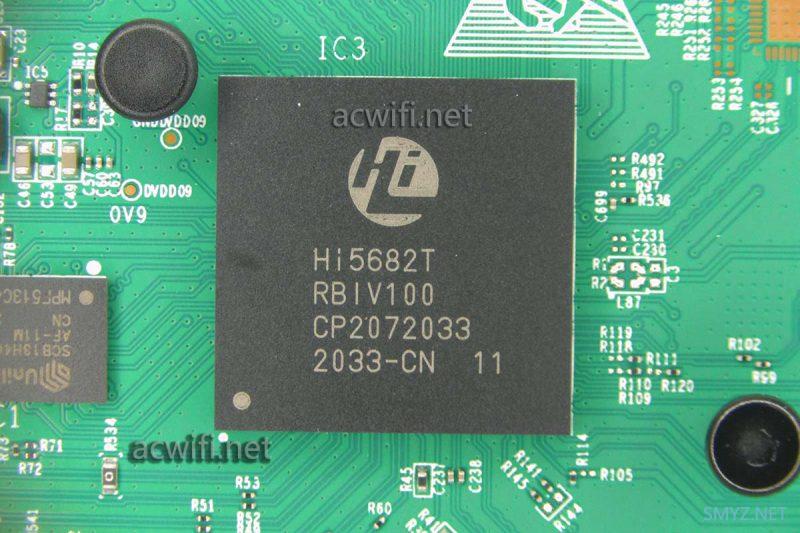

我之前就说了，用电筒从散热孔照进去，用肉眼就可见型号是海思的Hi5682T，ARM 双核1.2GHz，集成NPU和4个千兆口。
散热片都不需要，强呀。但不要忘了在主板背面那片黑色的散热片，就贴在Hi5682T的背面，然后散热片就在顶兽之下，自然向上散热，足够了。

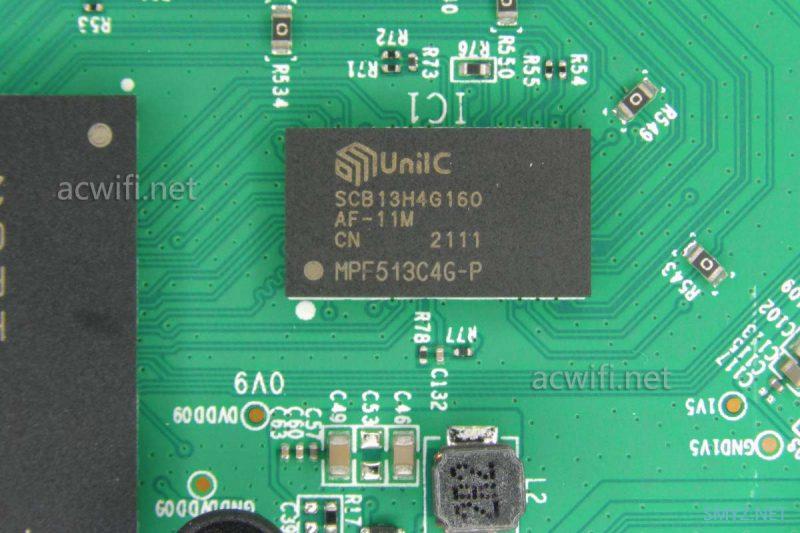

紫光的内存颗粒，型号是SCB13H4G160，DDR3 512MB。
Hi5682T+512MB+256MB闪存，还想怎样？我不换其它猫用了，就算换成2.5G LAN口的光猫也是950兆下行和95兆上行。端口限速了，端口限速了，端口限速了。
下图红框里的空焊盘位是可以放2.5G PHY芯片的吗？
下图中的“GN28L95”是10G PON激光驱动和TIA一体化芯片，以应用在XG-PON和10G EPON产品中。是一款支持10G下行2.5G上行的光PHY芯片，

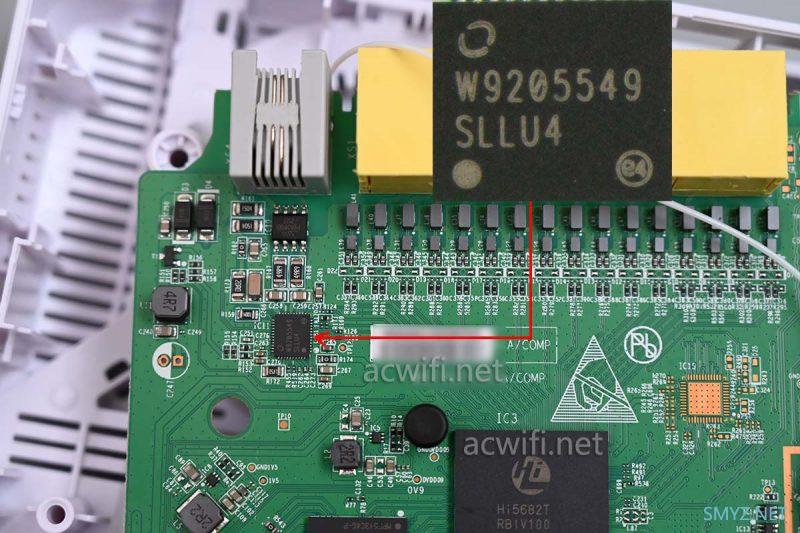

电话线接口附近有一颗语音网关芯片，上面丝印着“SLLU4”，型号是PEF31001VSV12，简单来说是“电信接口IC”。基本上呢，用海思主控的光猫上的语音芯片都是用它。
好了，烽火HG5140A就拆机完成了。
芯片型号汇总：
简单而又不简单。
若有任何疑问可留言或关注微信公众号smyz-net，可以聊天的公众号。
