LINKSYS MR7350降到了399元，马上下单一台回来拆机看看。

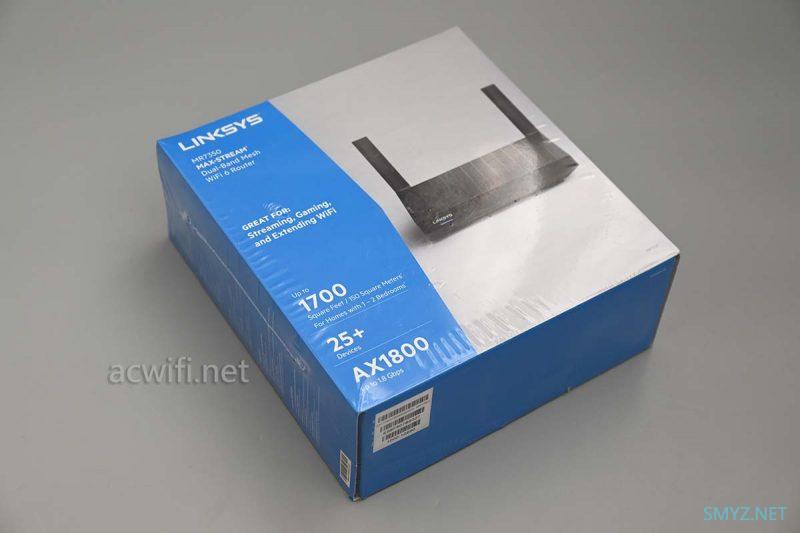

它的外包装比较紧凑：

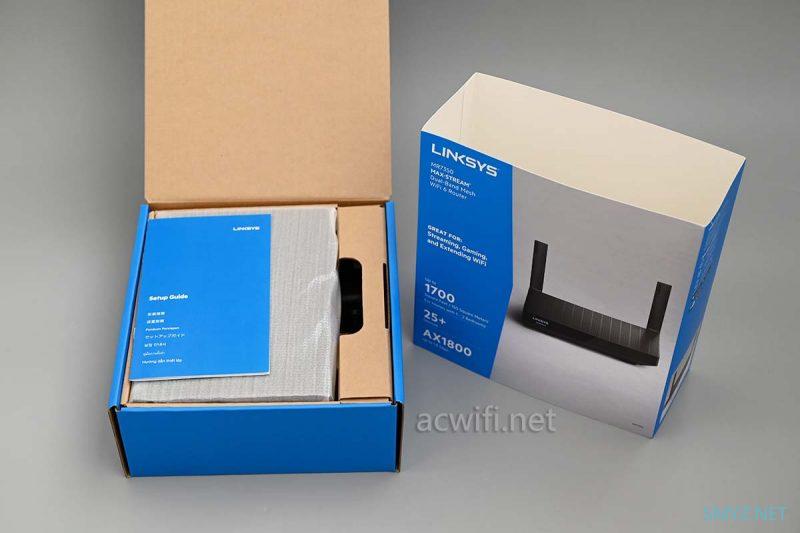

打开包装：

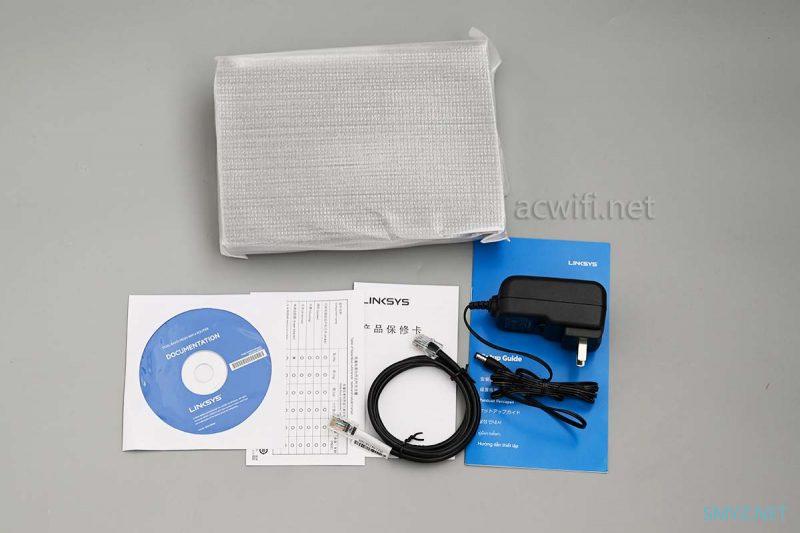

拿出机身和配件：
有CD光盘。。

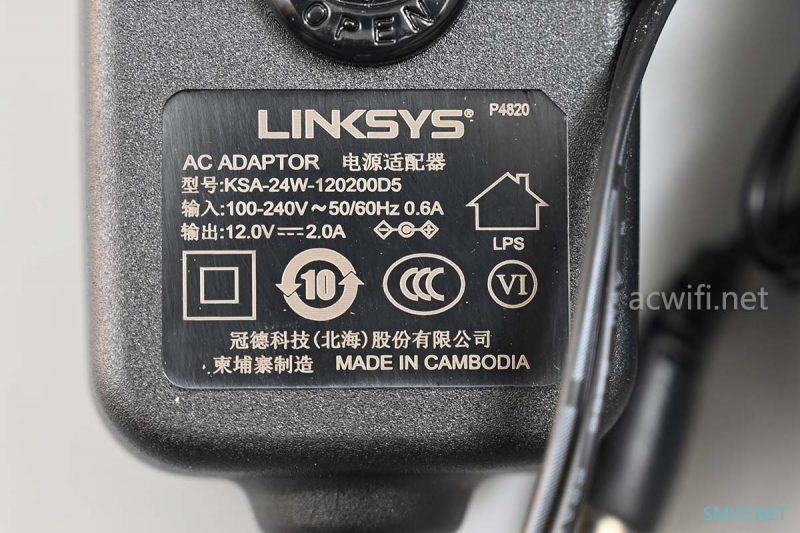

电源输出规格12V/2A。不错！实测待机功率5.8W，不高

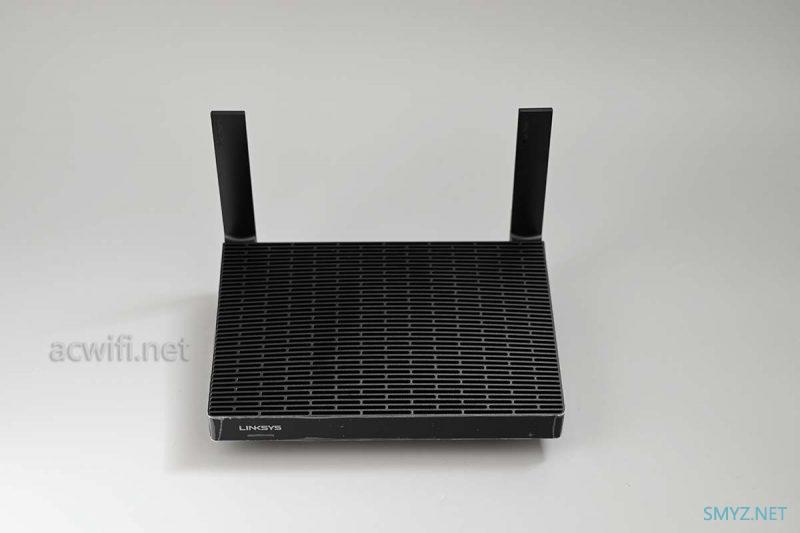

机身正面：

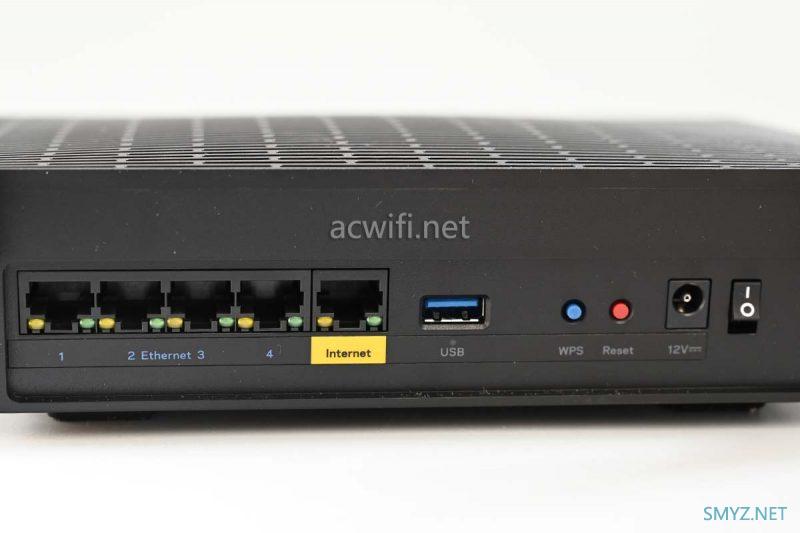

机身背面的接口面板：
五个千兆网口，一WAN四LAN，（现时多数无线路由器是四个网口）。每个网口均有指示灯，可以识别状态和速率，一目了然。还有一个USB3.0接口。

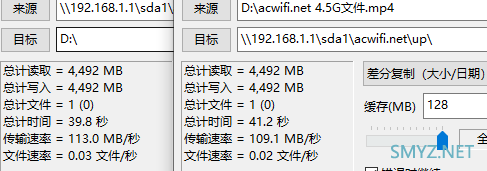

通过网线连接它的LAN口读写插在USB3.0上的移动硬盘，测出MR7350的USB3.0速度如下：
读取速度满千兆，达到113MB/秒，而写入速度也有109MB/秒。这速度非常不错呀！很适合做轻度NAS。

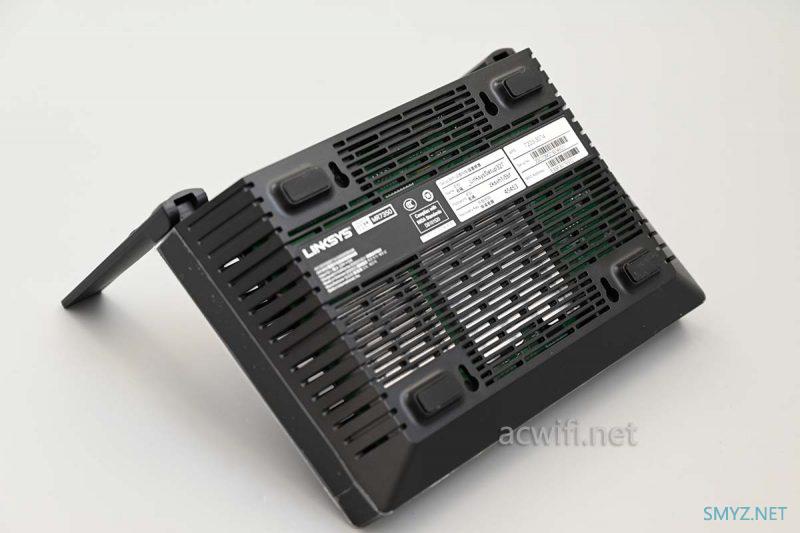

机身底部有好多散热孔，还有两个挂孔：
这款机身热量不明显，摸上去只是温温的。

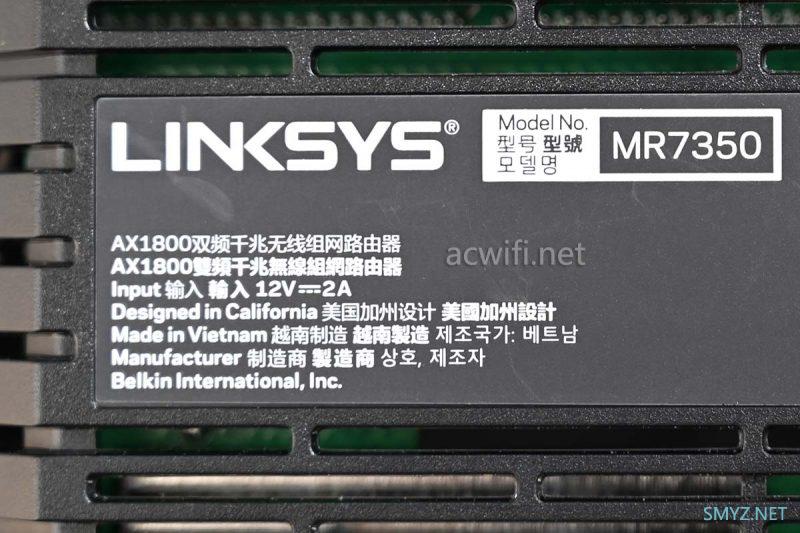

标签：

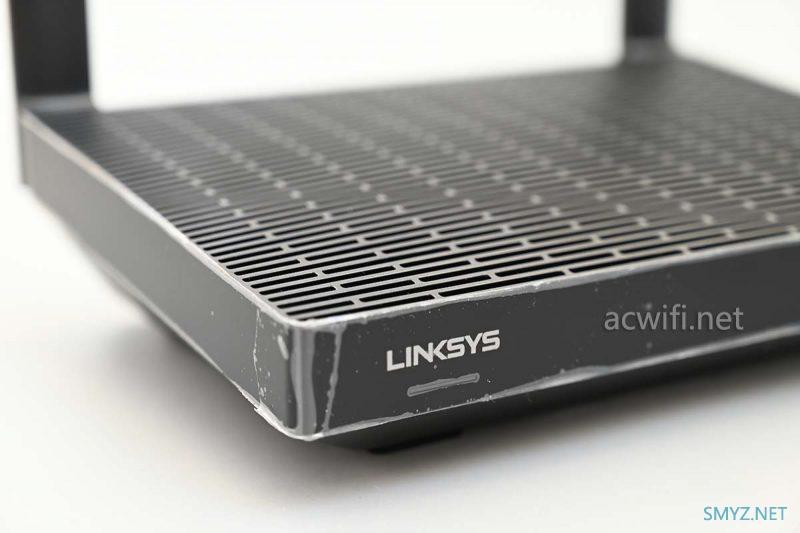

前面板的LOGO下方是LED指示灯：

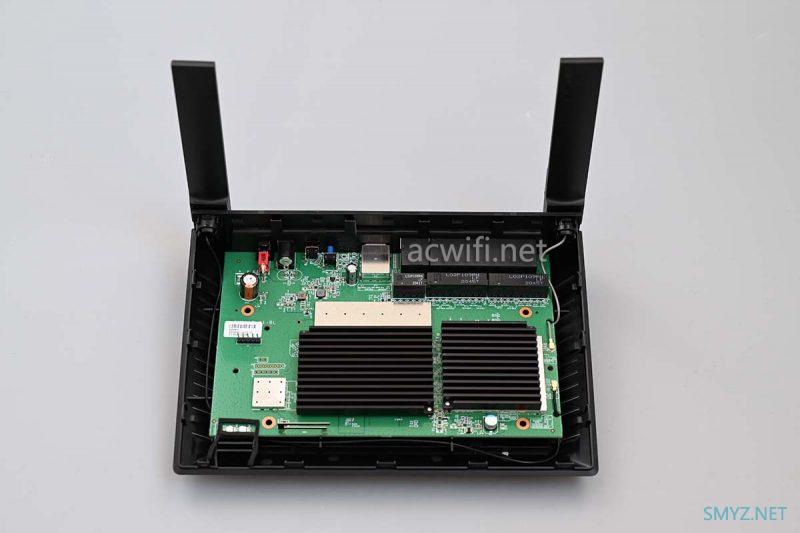

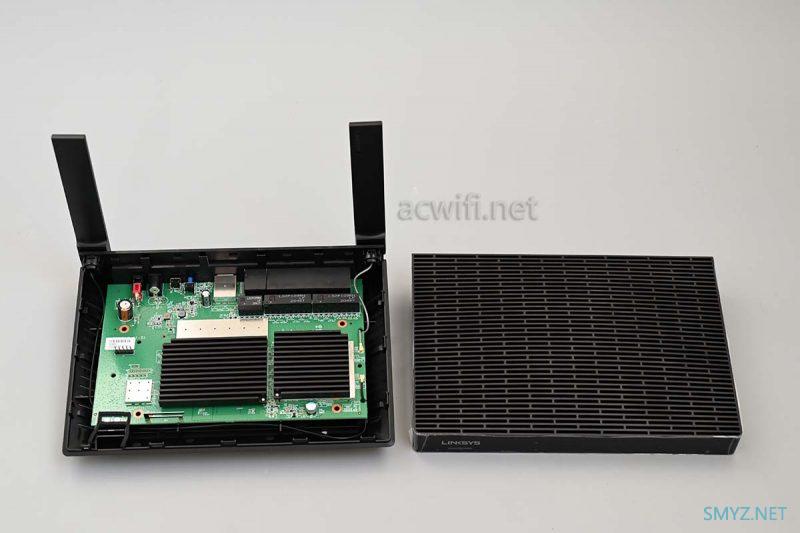

拆开外壳：

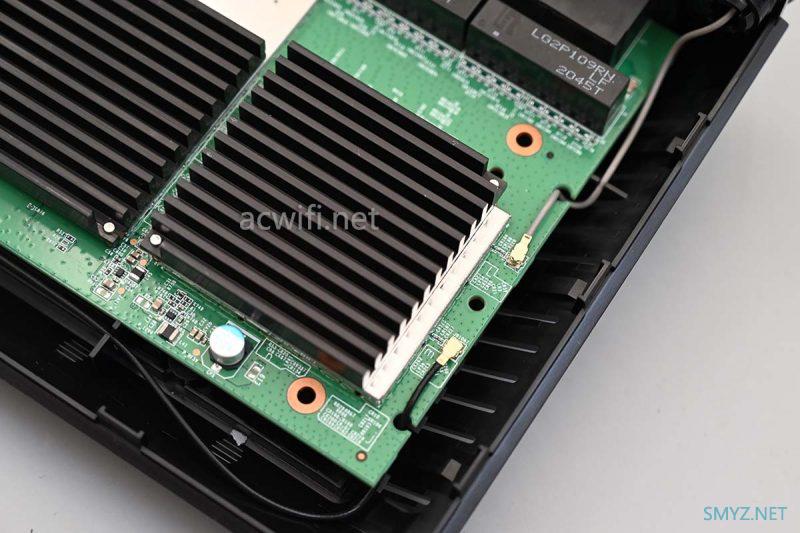

看见有两散热器分别粘在两片屏蔽罩上方：
双频天线，接口可拆：

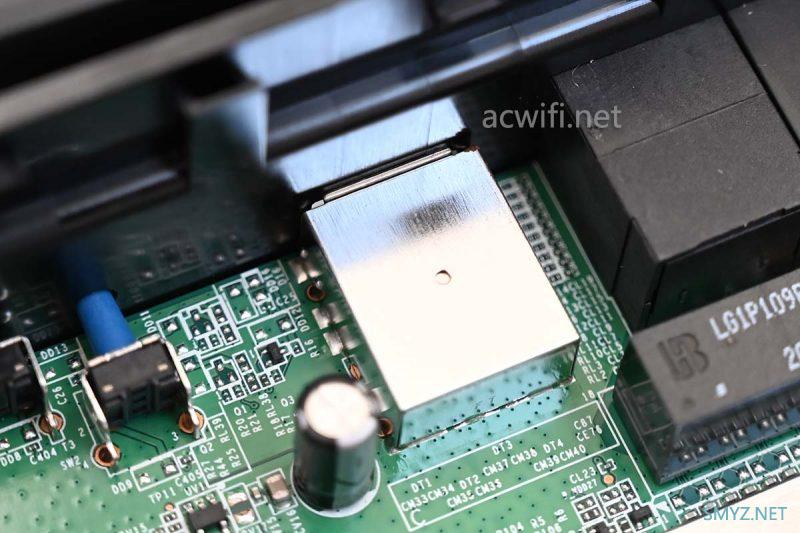

USB3.0接口有金属屏蔽罩：

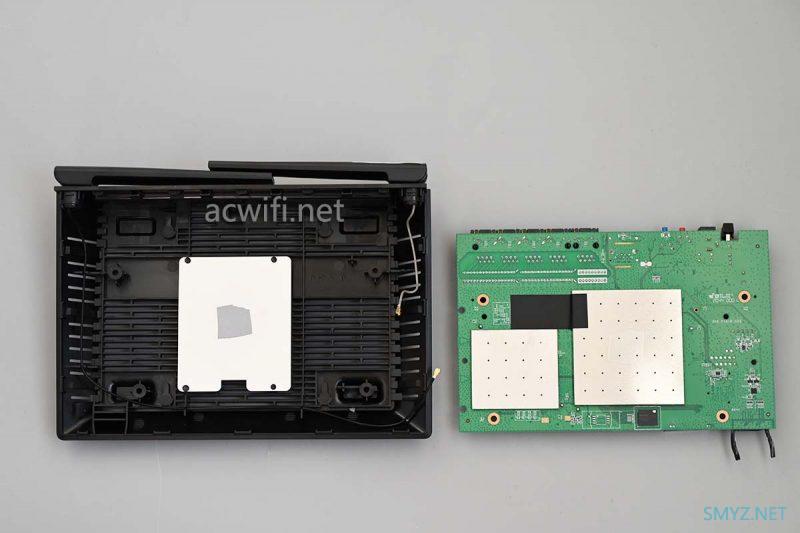

折下天线，把主板翻过来看背面：
底壳有一片垫铝板。

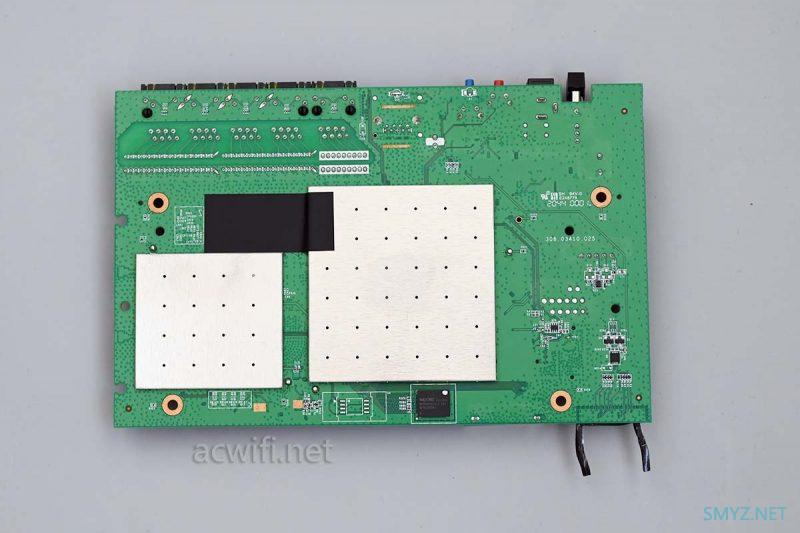

主板底部有2个比较大的金属屏蔽罩：

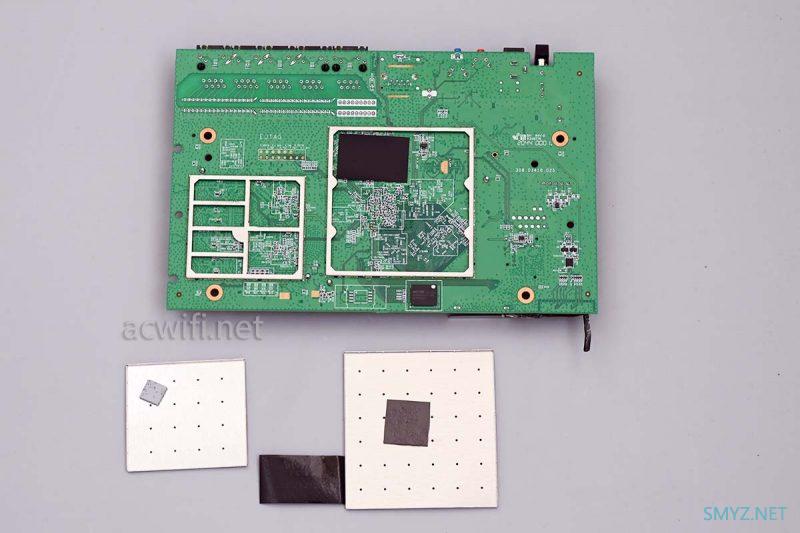

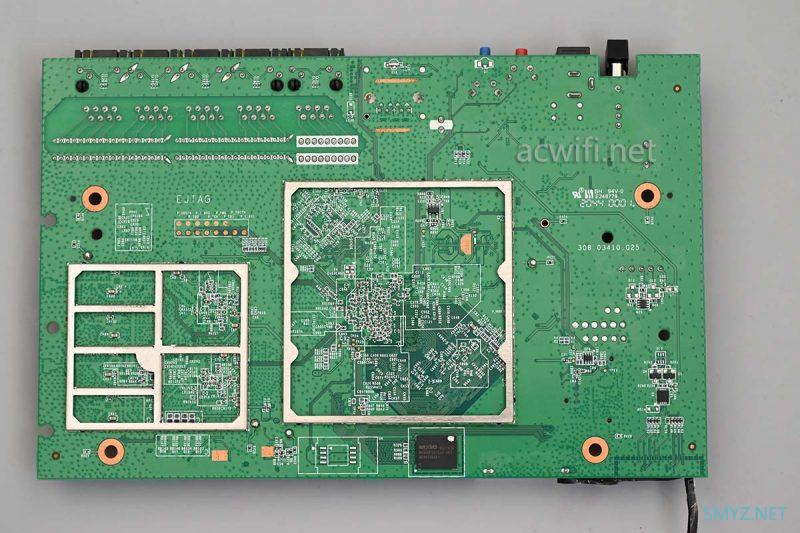

打开屏蔽罩：
主板中间位置有一片黑色的胶布，不知有什么作用，撕掉之后，底下也没啥芯片呀。
整个背面遍布了许许多多的贴片小元件：

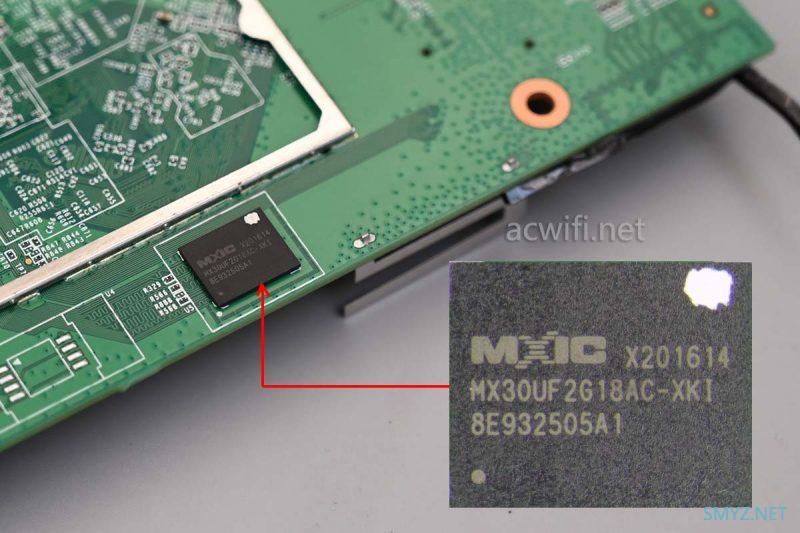

这里有一颗闪存芯片，型号是MX30UF2G18AC-XKI，容量256MB。
（上图左下角位置，有一个SPI空盘位。方便刷机吗？）

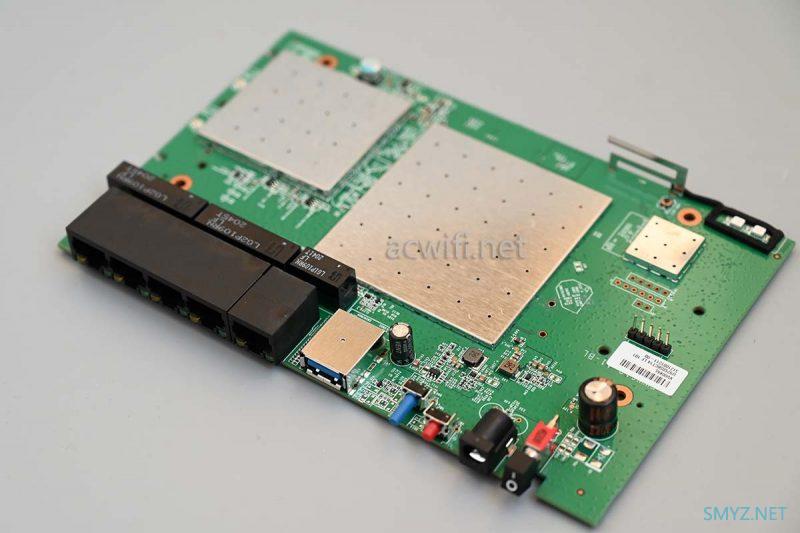

回到主板正面。

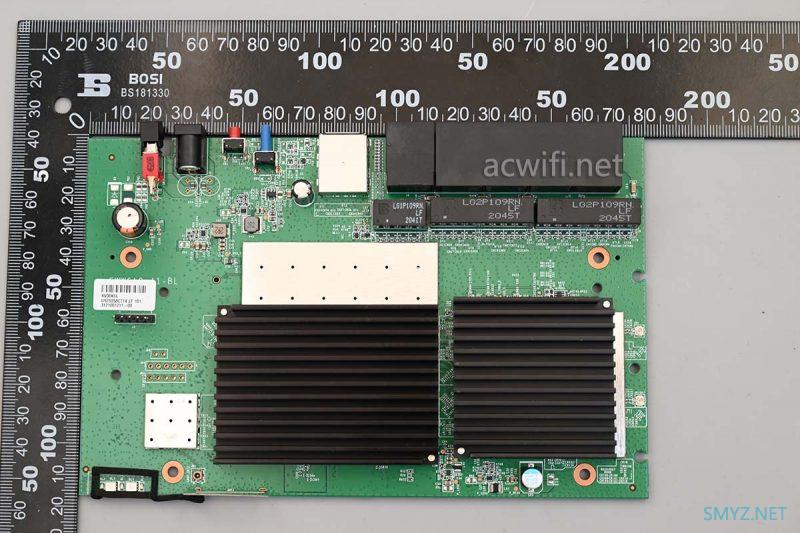

这主板尺寸在2x2mimo的双频无线路由器里面是算大的：18cmx11.6cm。
想拆开散热器时才发现，，，，咦，焊接在主板上的呀。

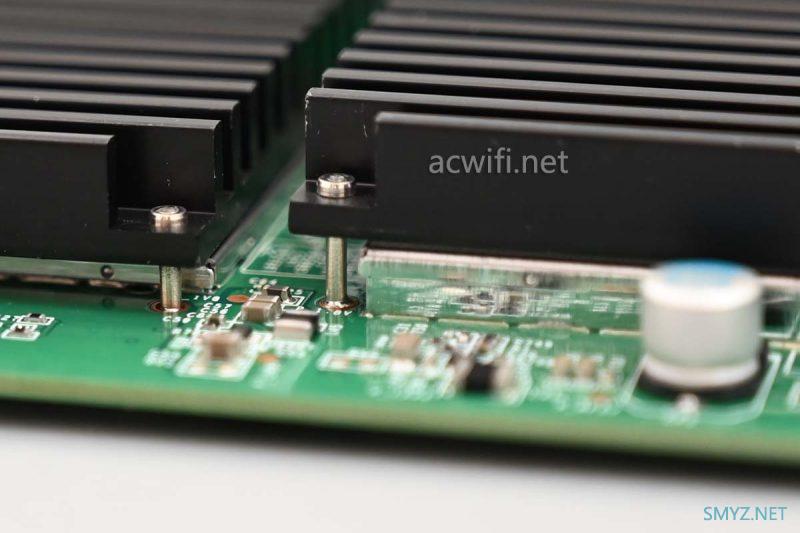

每一片散热器均用了两个针脚焊接固定。

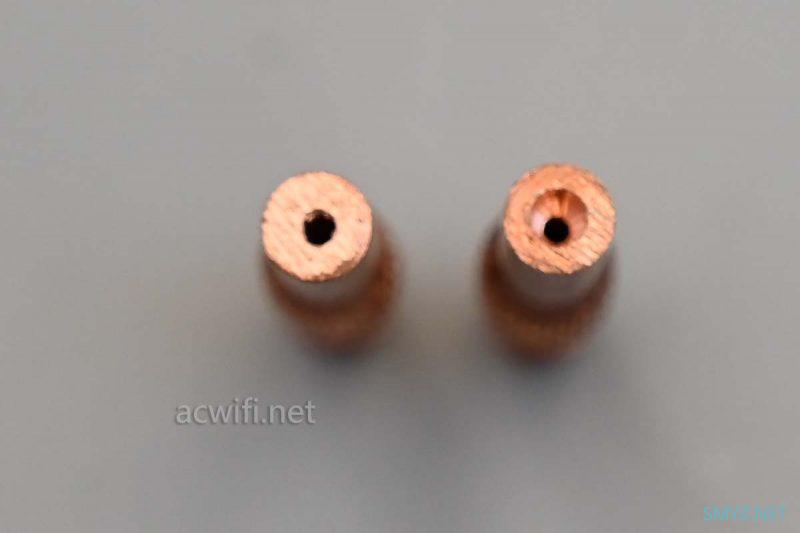

在不久之前呢，拆交换机也因为这种设计而没有拆开，于是买了口径大一些的吸锡嘴回来备用：
我把电动吸锡器换成上图右边的吸嘴。虽然刚好可以套进针脚但吸不干净，可能吸力变弱了。
吸来又吸去，折腾了一小时拆不动。

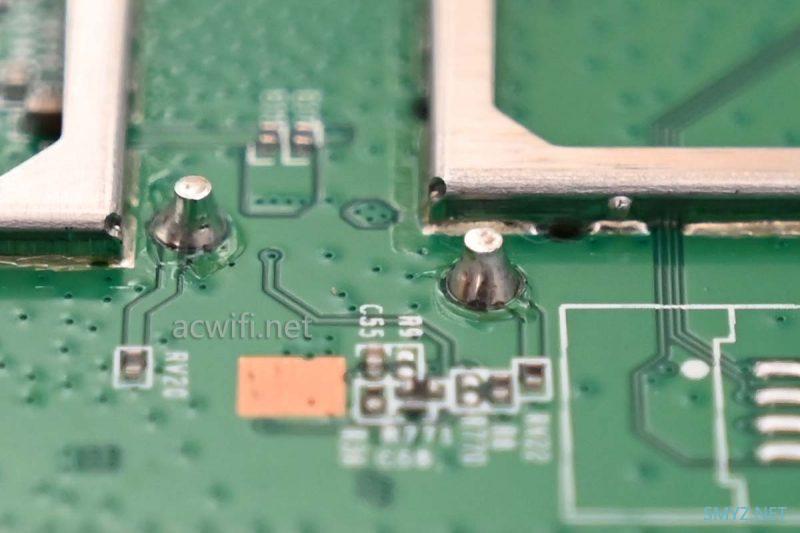

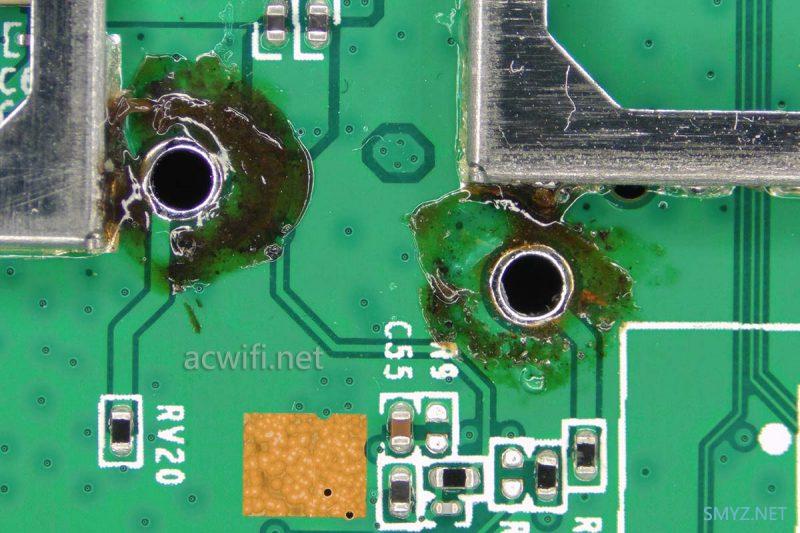

然后用手动吸锡器就好一些，但还是吸不干净，最后不得不一边熔锡一边用力扯开散热器。又经历好一小时终于搞定了。拆出来之后，把四个孔吸干净，方便一会安装回去。

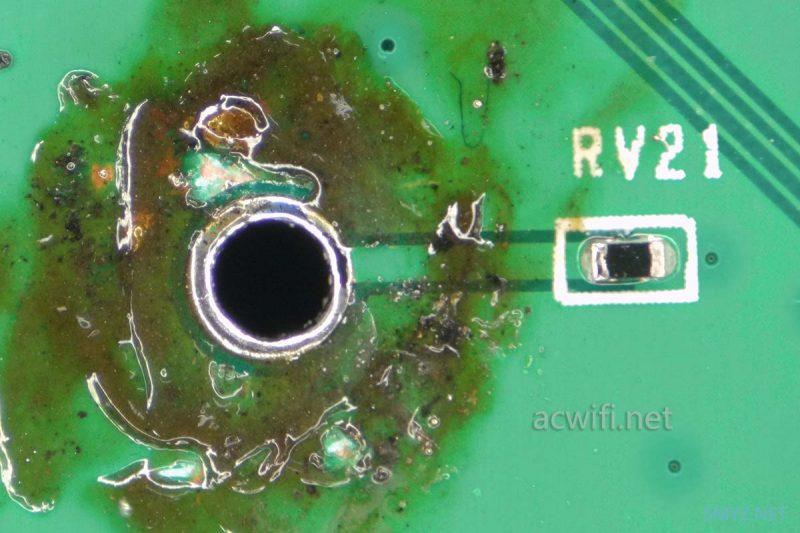

发现第一根针脚都连了一个贴片电阻，应该是电阻吧。
增加难度的是中间的一层粘性好高的导热垫：

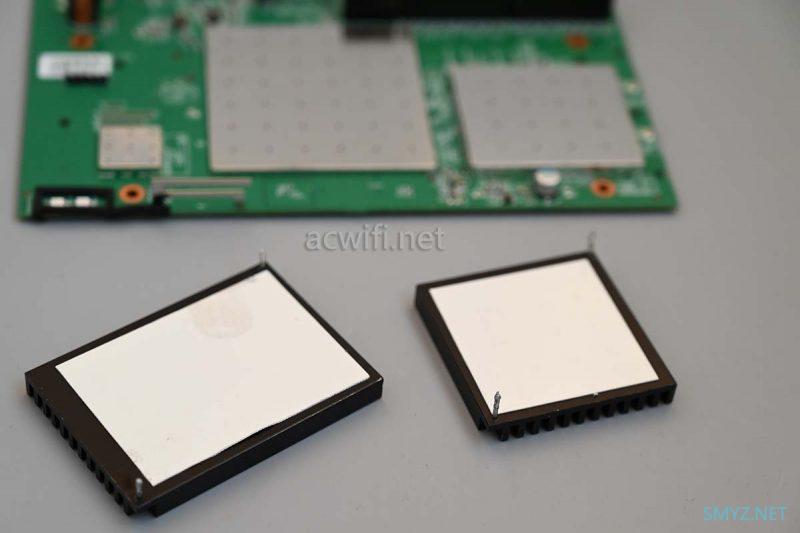

总算是移动散热器了：
拿走屏蔽罩：

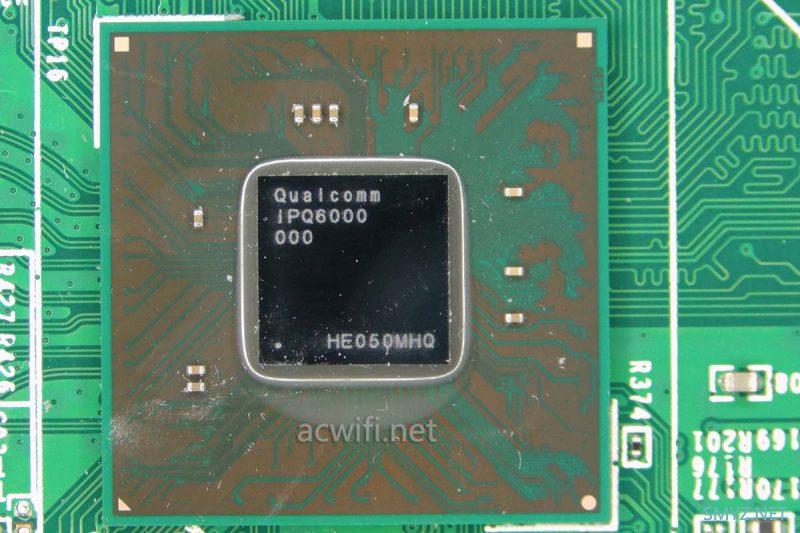

先看CPU型号吧。
MR7350的CPU型号是IPQ6000，商品页写的参数是四核1.2GHz。A53架构，L2缓存512KB，集成单核1.5GHz 12线程NPU。集成2.4G和5GHz 无线基带，支持2T2R。

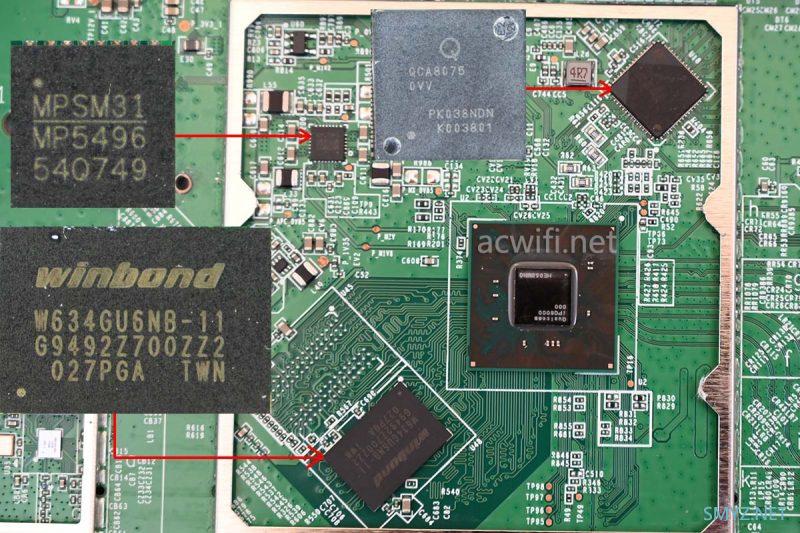

CPU左下方有一颗内存芯片，型号是华邦W634GU6NB-11，容量512MB。
CPU右上方有一颗五口千兆PHY芯片，型号是QC8075。
MP5496是电源管理芯片。

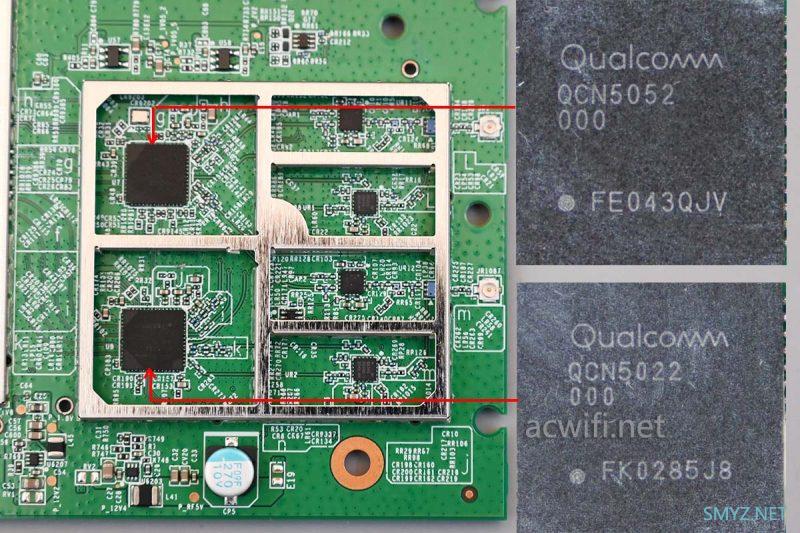

无线射频电路如下：
QCN5052是5G RF芯片，支持2x2mimo，在80MHz频宽下最高速率1201Mbps，不等于你任何设备连接它的5G都是这个速率，无线不能一厢情愿。
QCN5022是2.4G RF芯片，支持2x2mimo，在40MHz频宽下最高速率574Mbps，不等于你任何设备连接它的2.4G都是这个速率，无线是要两情相悦，讲求匹配。

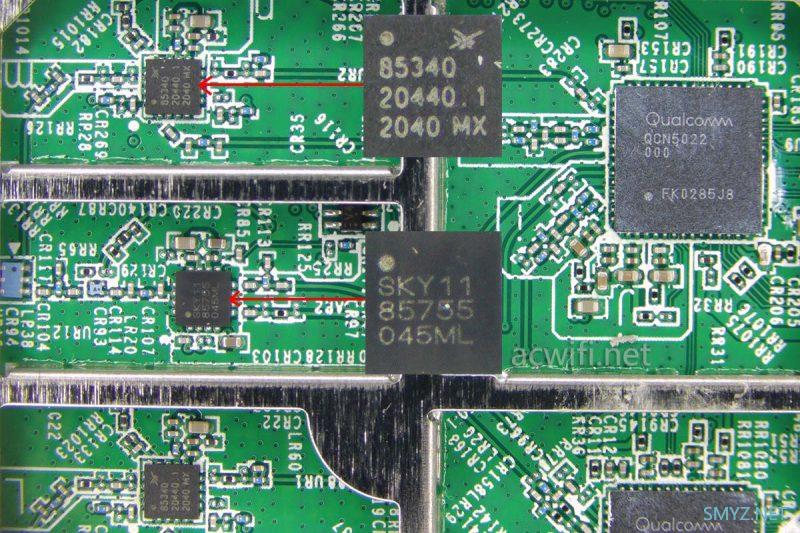

放大电路，看看FEM是什么型号：
2.4G FEM芯片是SKY85340-11，是一颗中高功率芯片；
5G FEM芯片是SKY85755-11，也是一颗中高功率芯片。
SKY5755-11的参数如下：
Integrated 802.11ax,5 GHz PA,LNA with bypass,and T/Rswitch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11,+18 dBm,–43 dB EVM
MCS9,+20.5 dBm,–35 dB EVM
MCS7,+22.5 dBm,–30 dB EVM
Small QFN (16-pin,3 x 3 mm) package(MSL3,260 C per JEDEC J-STD-020)

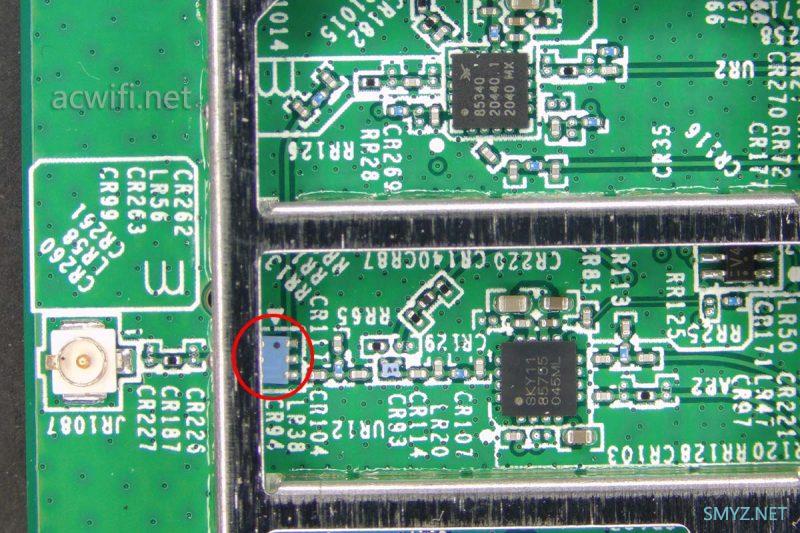

2.4G和5G通过下图红框里的双工器进行合路输出，接到双频天线上。所以只需要两根天线就可以了。

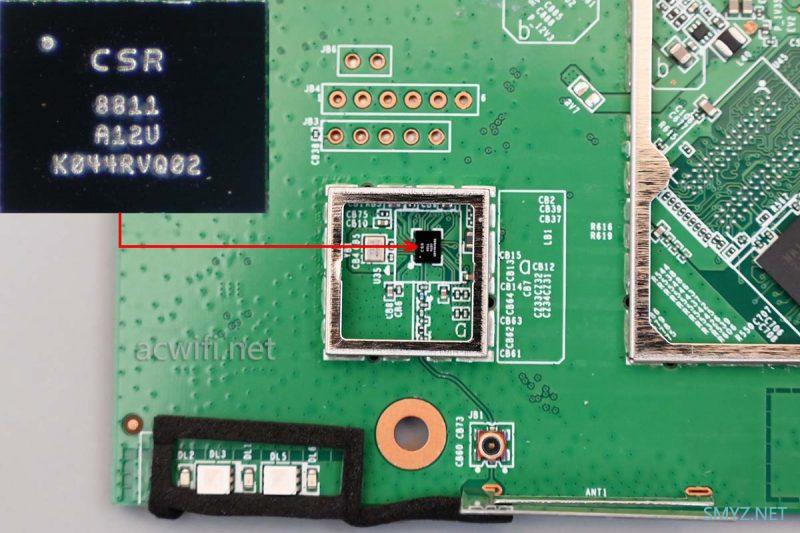

LED指示灯附近有一颗蓝牙芯片，型号是CSR8811。

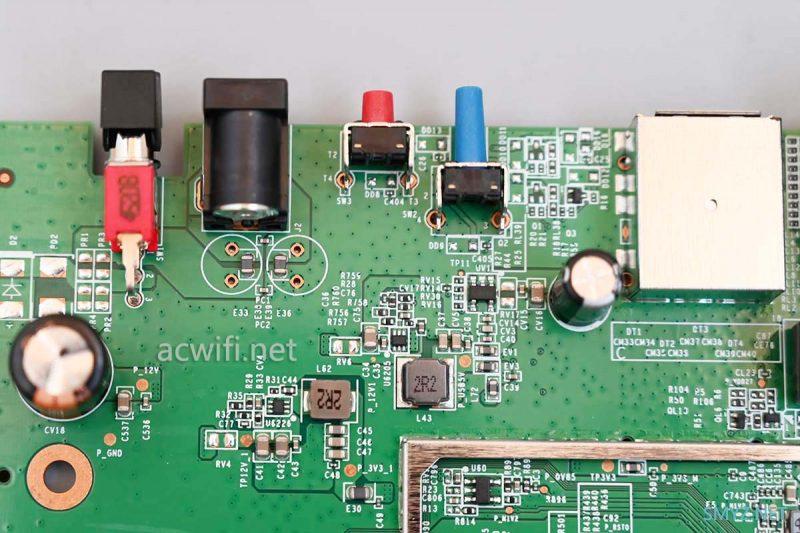

电源输入电路：
至此MR7350就拆机完成了，拆完之后把散热器焊回去，焊接最简单了。

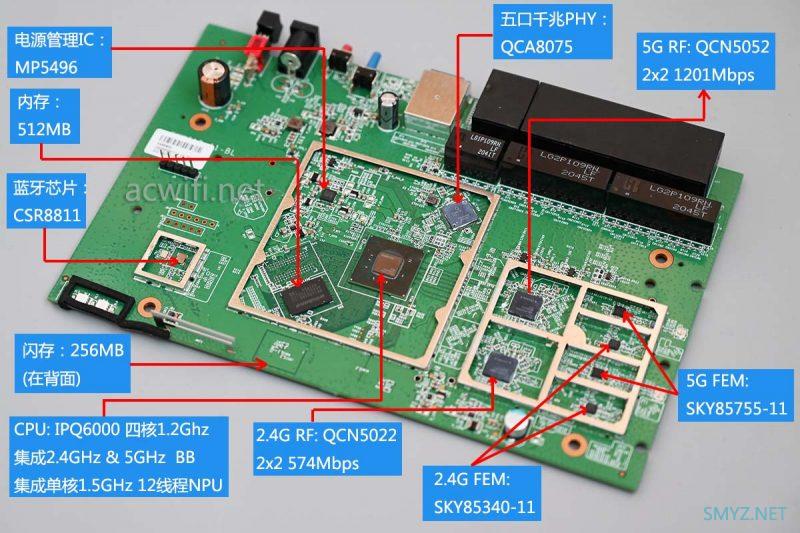

MR7350各芯片型号汇总图如下：
最后拿手机在楼下D点测速看看。
把MR7350放在下图中的“WIFI”位置，跑到楼下D点位置用三台手机测5G速度，信道44，宽带是电信500兆。（地区里面选择美国。）

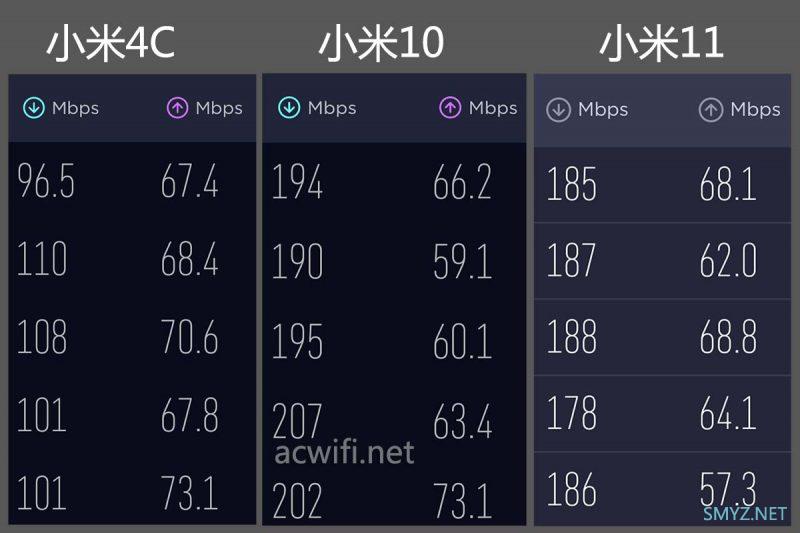

结果如下：
对于AX1800的机型来说。两台wifi6的速度还算可以。
用电铬铁拆散热器时，食指打滑碰到铬铁头上了，印出来了长4.28mm宽1.67mm大小的水泡。。。。现在还隐隐作痛。
399元的这台MR7350，做工和用料都挺好的。最突出的优点 是USB3.0，读写都达到了110MB/秒，采用同样CPU和无线芯片的329元的360V6，它的USB口读写速度是33MB/秒和25MB/秒。400元以内有USB3.0接口的WIFI6很少，如果有此需求的，这款MR7350现在399元是不错的选择；买两三台来mesh组网也不错，IPQ6000性能不弱；如果你手里已经有了vleop系列，也可以买它来升级换代。
缺点是不支持160MHz频宽。
