这台水星X30G在1号还是2号就收到货了，而且早就拆了机，只是没啥时间编辑，时间花在抽奖送路由器去了，哈哈！一共送出了20台，核对和发货都费不少时间。
水星X30G的外包装：

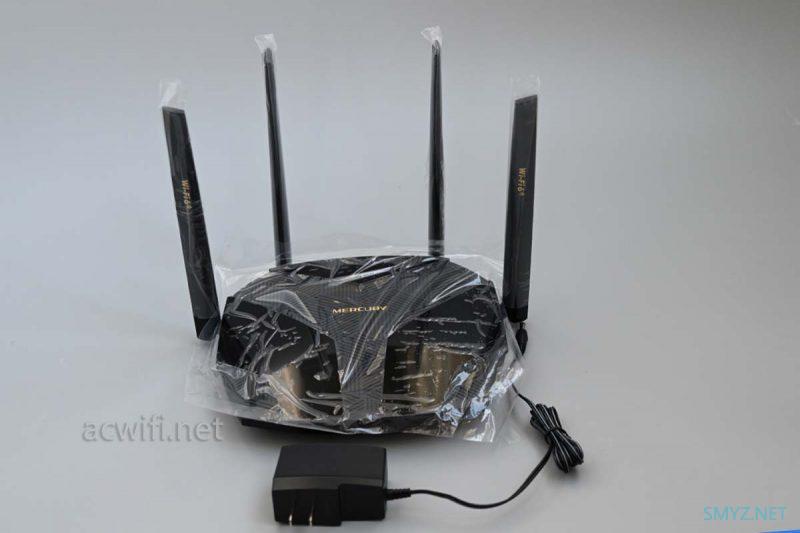

取出机身和配件：
没有网线，没有网线， 我不是买的二手货，而是京东道发，京东发的货没有网线那就是没有网线了。我有点废话！

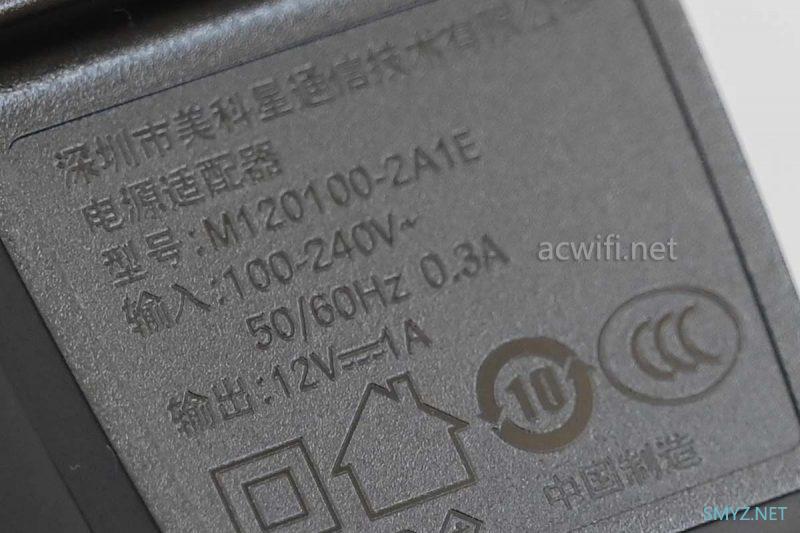

电源输出功率是12V/1A。

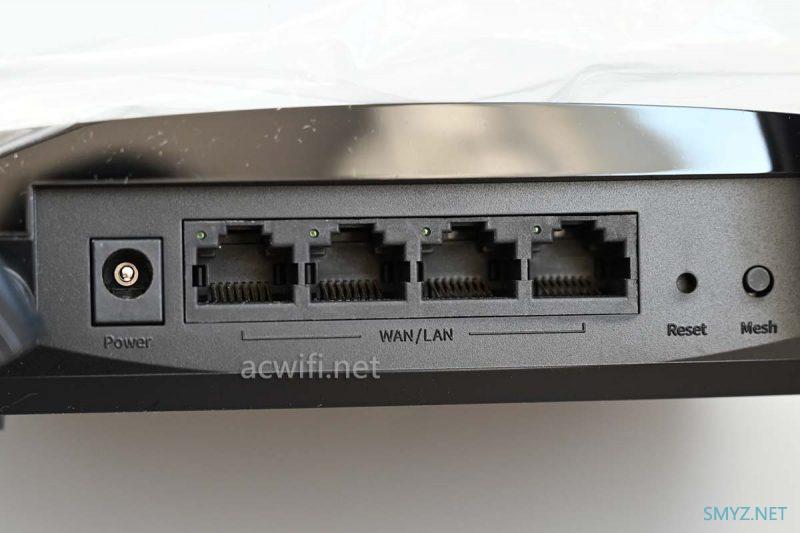

背面的接口：

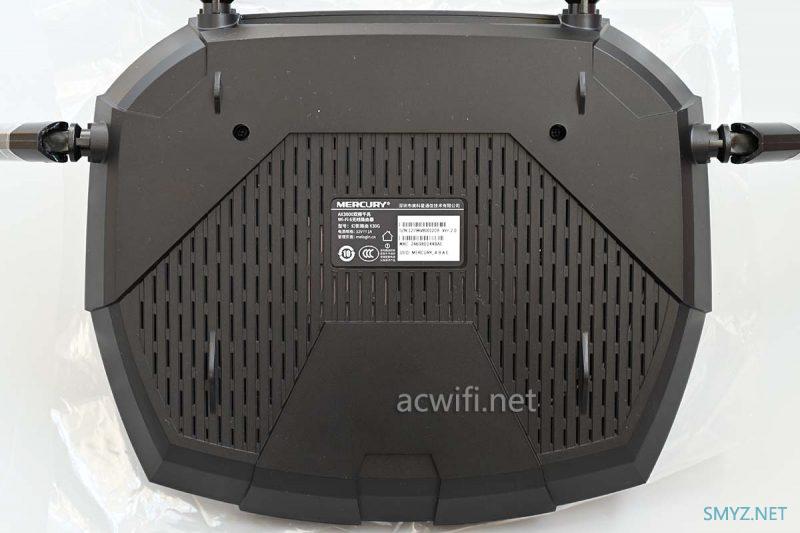

机身底部：

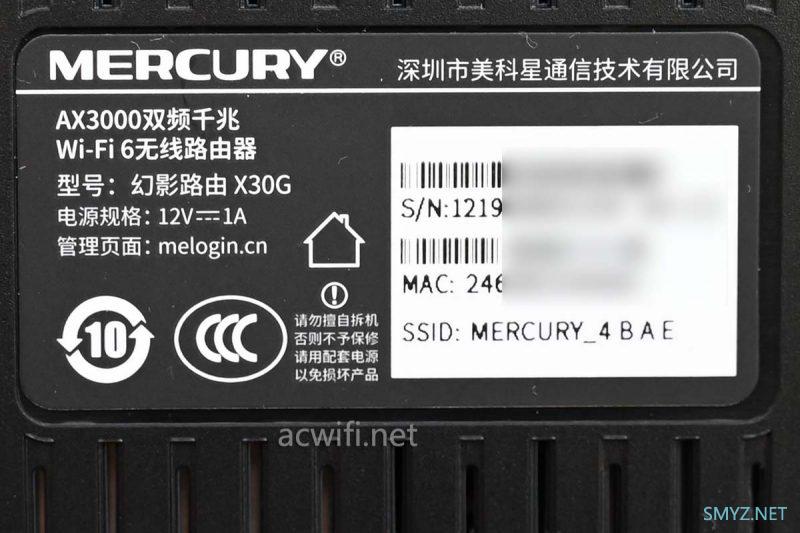

底部的标签，型号：幻影路由X30G。
外壳不评价了，万物皆可套此壳。 也合理，水星走性价比路线，卖得又不贵，能省开模成本。
直接开拆啦。

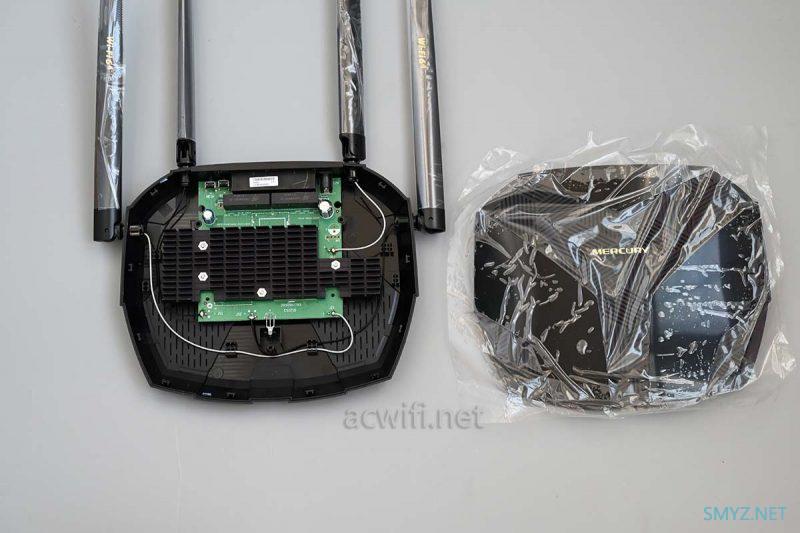

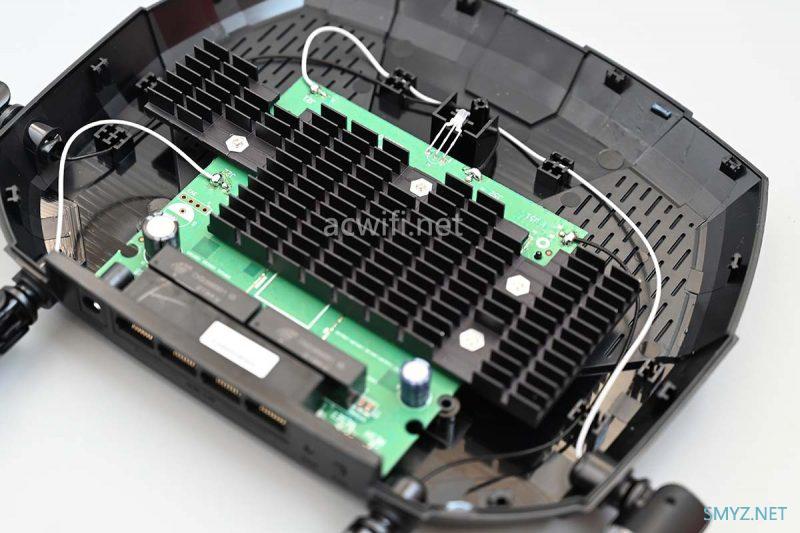

主板尺寸比较小，而散热器两边都超出了主板许多。

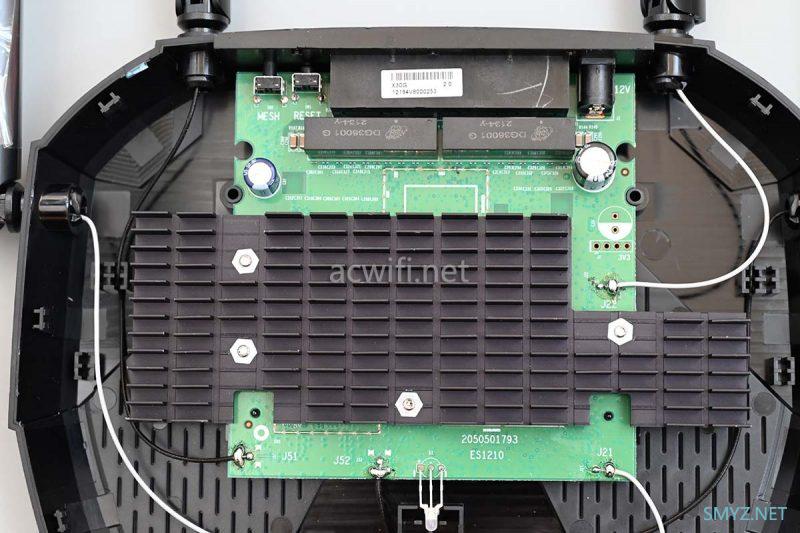

这一面能看开网口，我定义为主板正面：

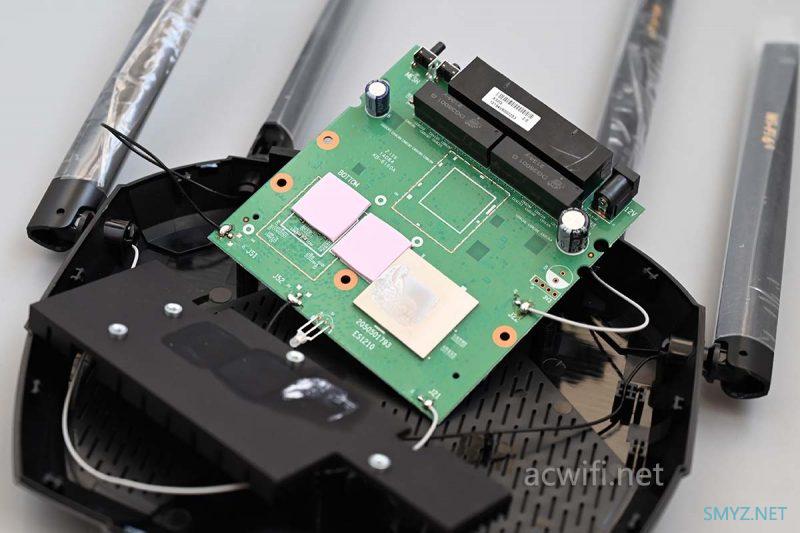

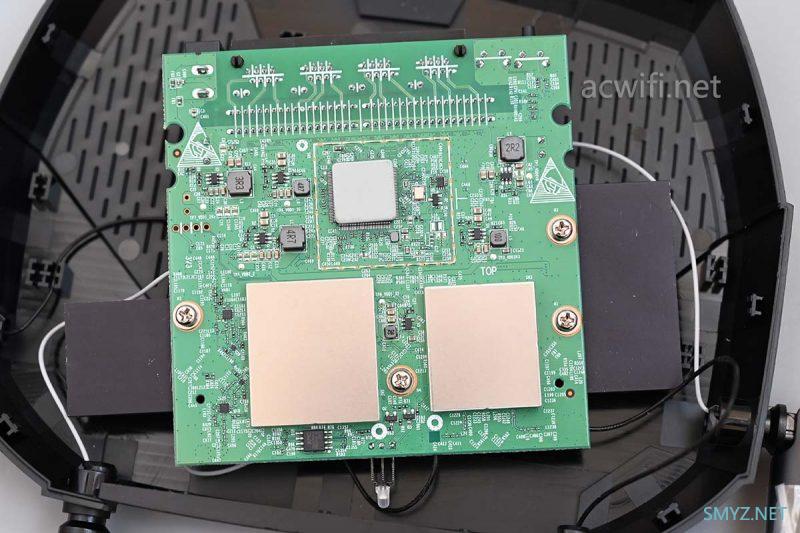

翻过来看主板底部，但居然没有散热器。。散热板也没有。XDR3010也是这样。
水星X30G的发热量不算严重，如果你的路由器发热量大，可以在底部垫个铝散热器，淘宝购买链接。
只见2个屏蔽罩和一个碳化硅散热片。看布局，主要芯片都在这一面了。
先拆开主板正面的散热器看看吧：

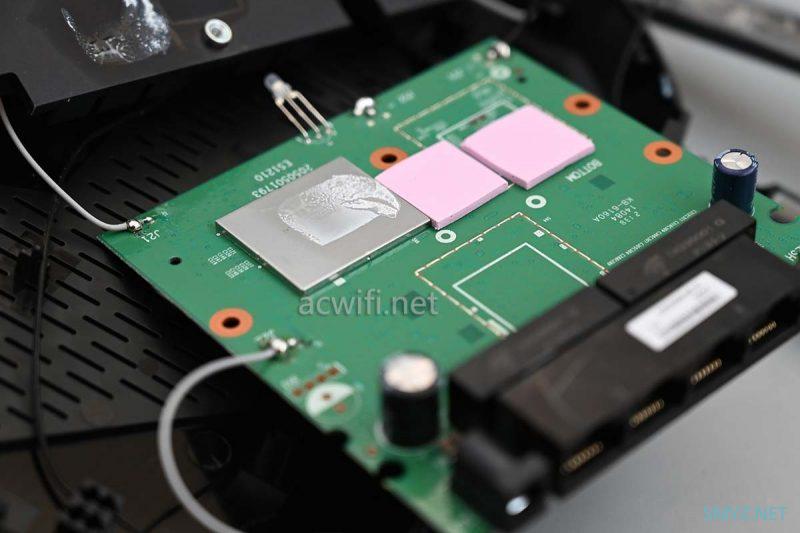

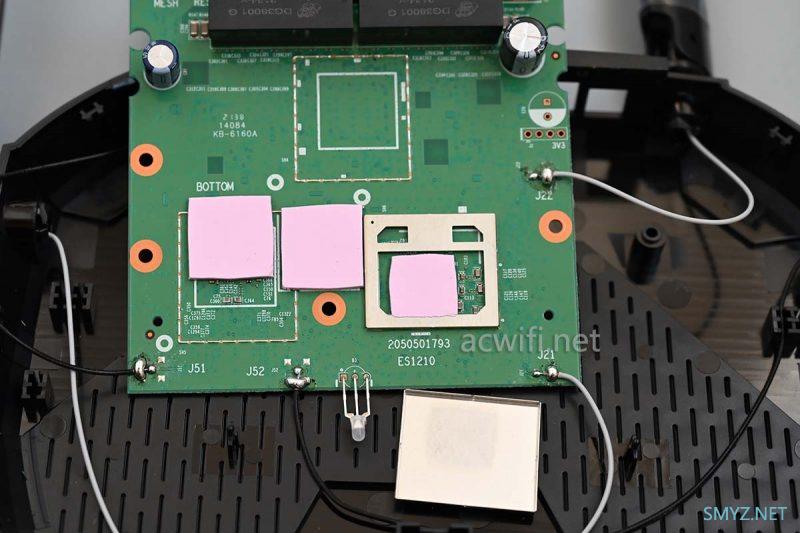

两片较大的导热硅脂垫片和一个屏蔽罩：
撬开屏蔽罩：

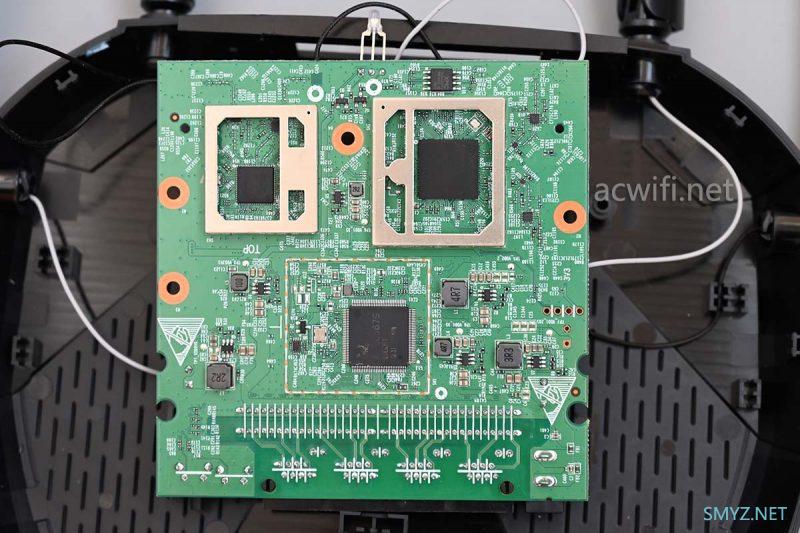

现在拆主板背面的屏蔽罩：
看见有独立的功放芯片，但芯片的体积不大的样子：
先看5G射频电路吧，我简单说下了，因为主板尺寸不大。

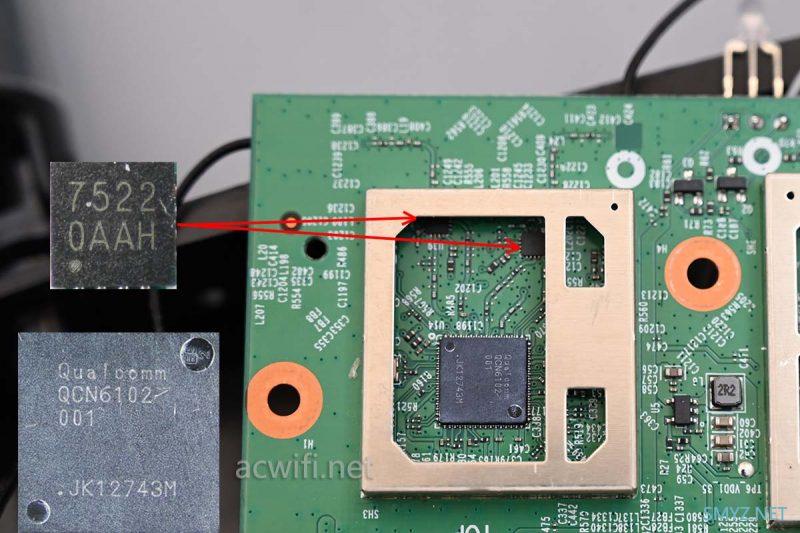

水星X30G的5G无线芯片是QCN6102，支持160Mhz频宽，2x2mimo，最高速率2402Mbps。
外置了两颗FEM芯片，型号是不知道。丝印着7522，边长是2.5mm。有知道的可以留言告之。

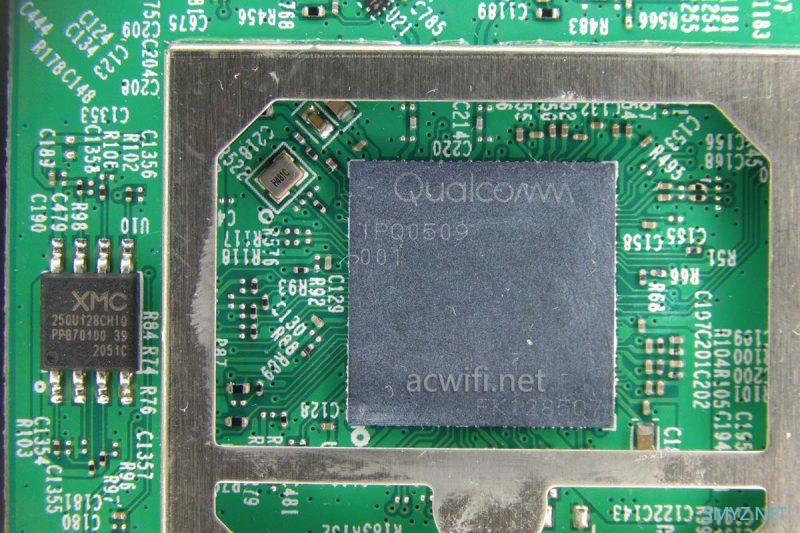

CPU型号是IPQ0509，水星是TP-LINK的一家子公司，所以它能用上这些定制CPU型号。双核1GHz，集成256MB内存，集成单核12线程NPU，集成2.4G Wi-Fi 6，支持2x2mimo和40Mhz频宽，最高速率574Mbps。
它的旁边是一颗闪存芯片，容量16MB。

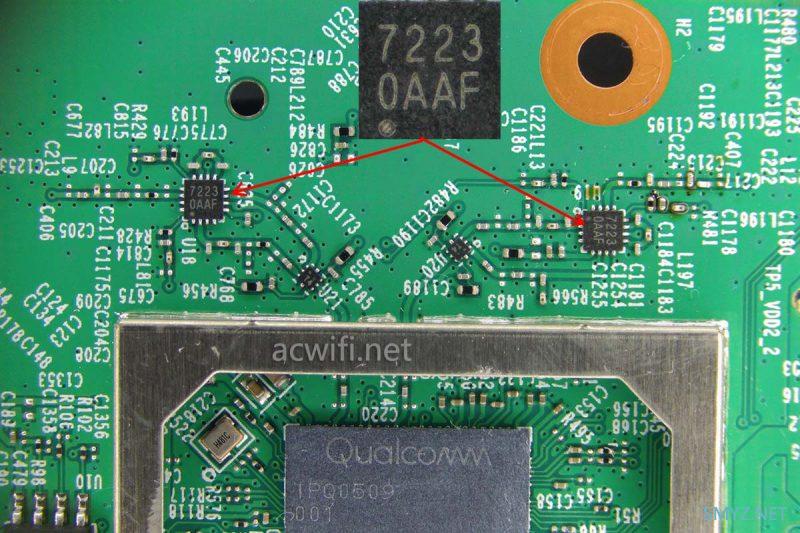

2.4G FEM芯片型号是不知道，上面丝印着7223，边长2.5mm。

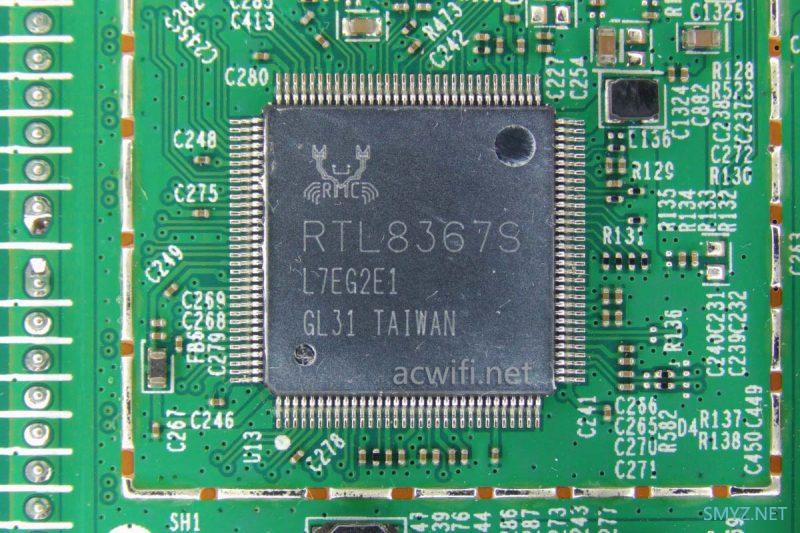

交换芯片是RTL8367S：

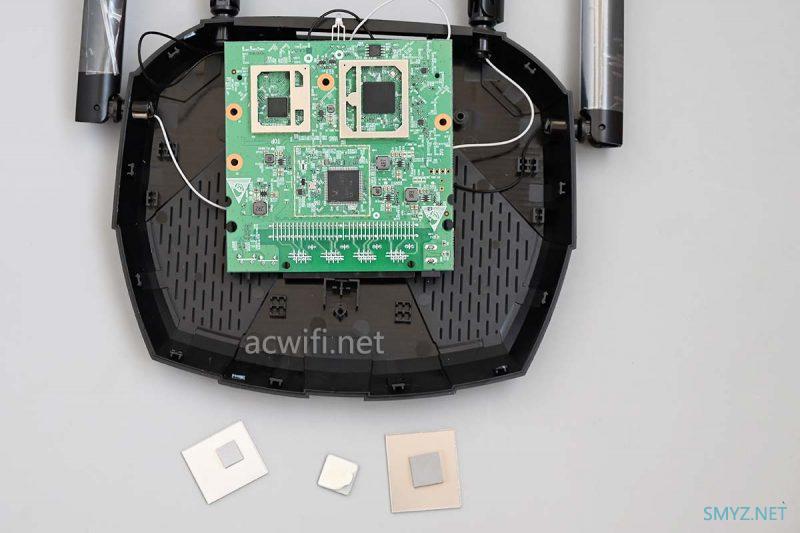

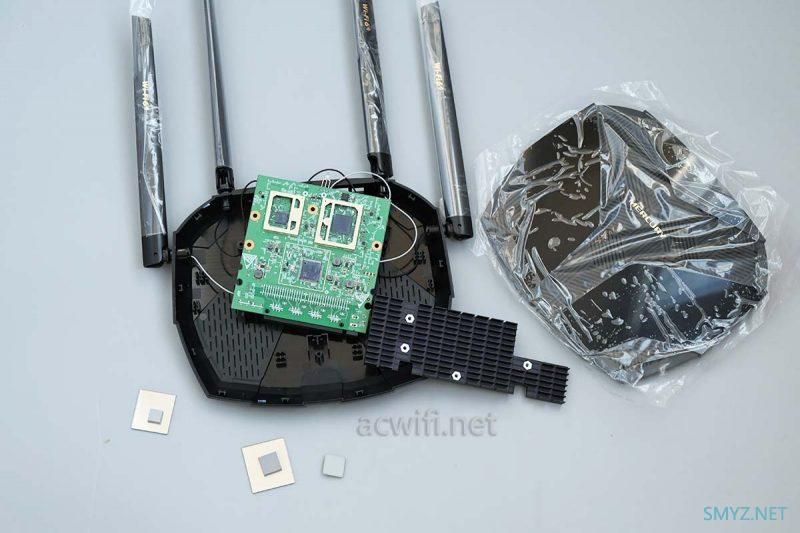

至此，水星X30G拆机完成了：
水星X30G与XDR3010的主要区别就是FEM芯片完全不同。

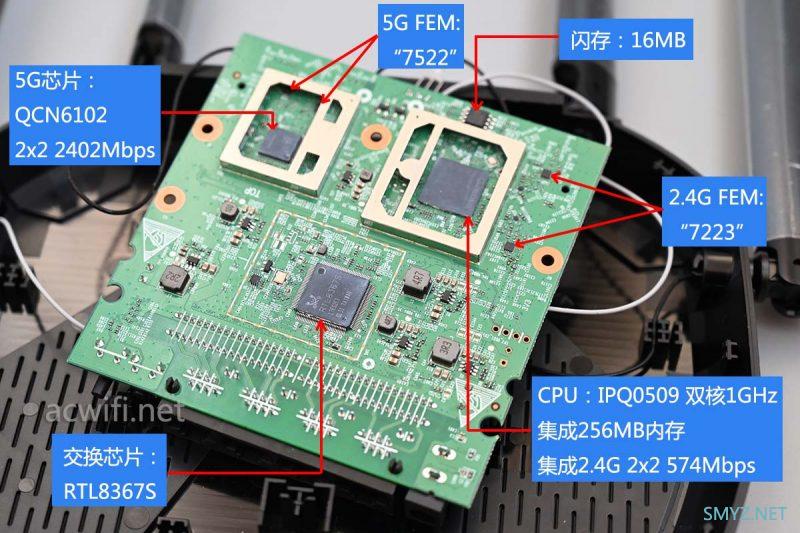

水星X30G的所有芯片型号汇总如下：

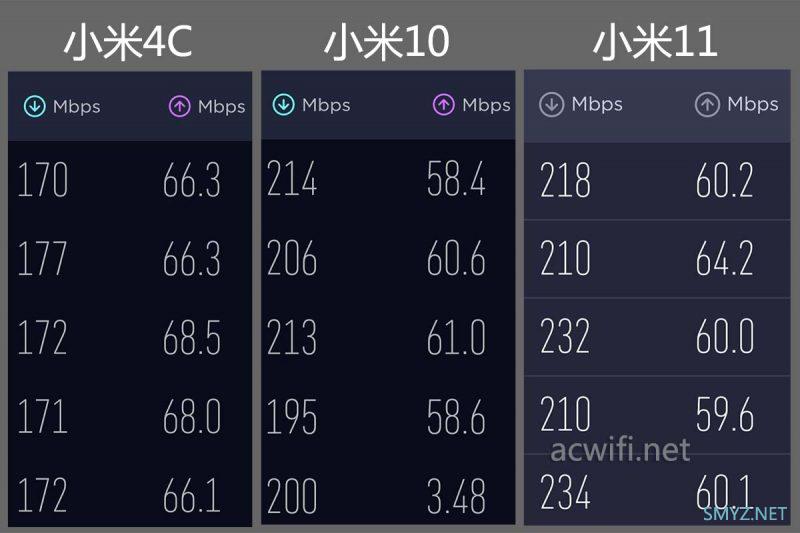

最后在楼下D点位置简单测速看看吧：
从D点测速来看，比XDR3010要好一些。TP-LINK并没有把端口自定义功能放到水星的机型上面，比如没有双WAN功能。
水星X30G卖229还是有不错的性价比。
