烽火(FiberHome)5G CPE插卡路由器LG6121F拆机与评测

这台机是厂商给我拆机和折腾的。

一、拆机

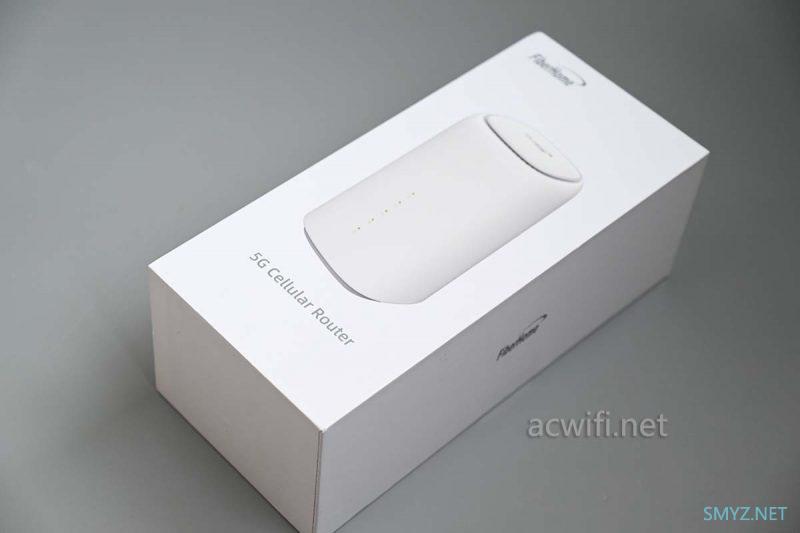

外包装：

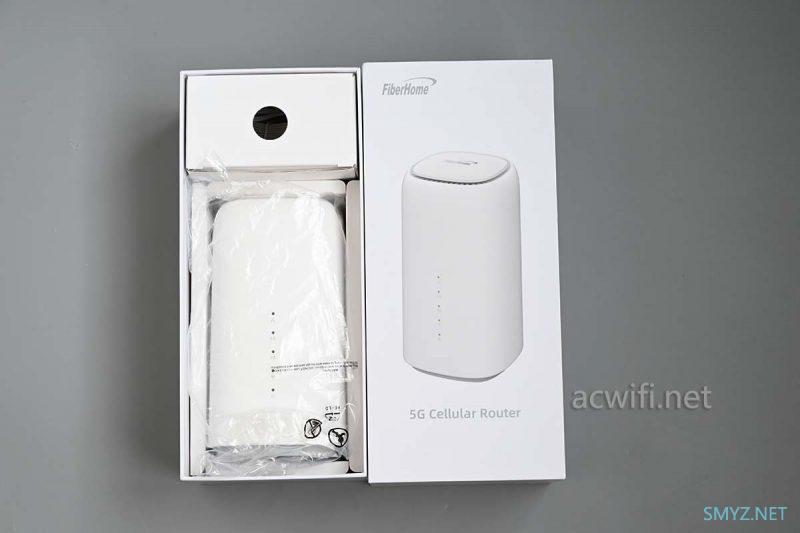

打开包装：

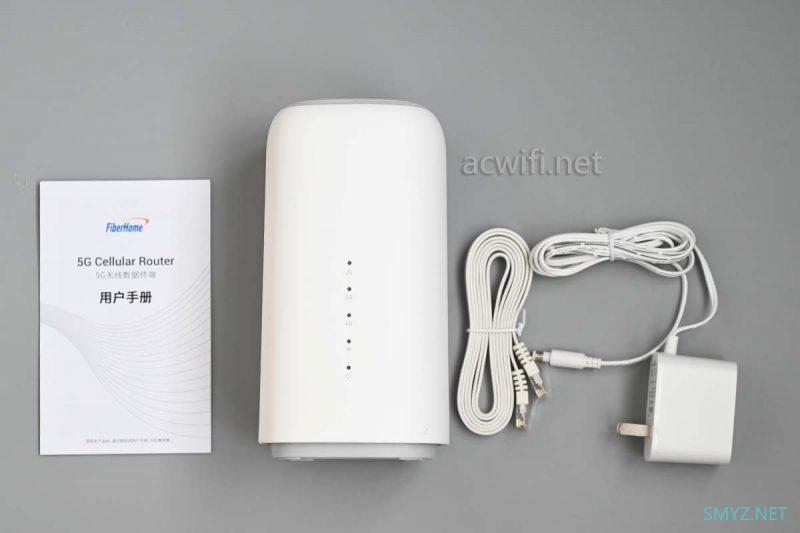

拿出机身和配件：

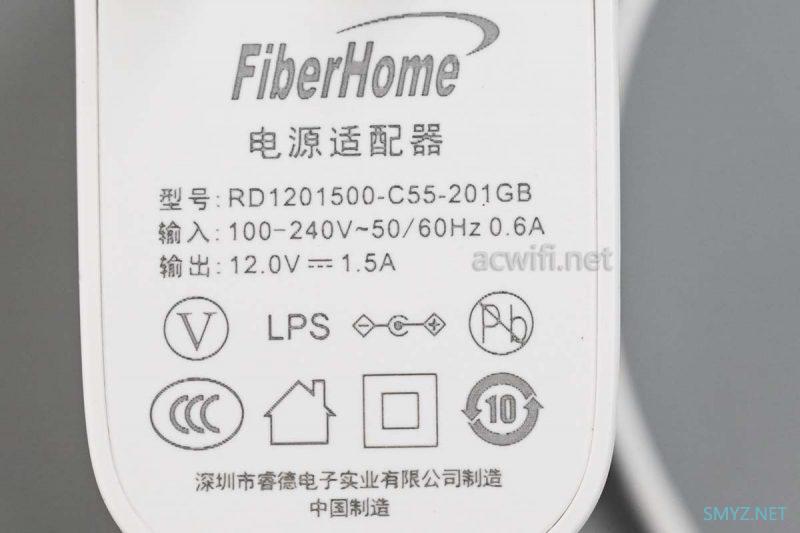

电源适配器输出功率是12V/1.5A，实测待机功率4W，插SIM卡 5G待机时功率5.6W，不高。

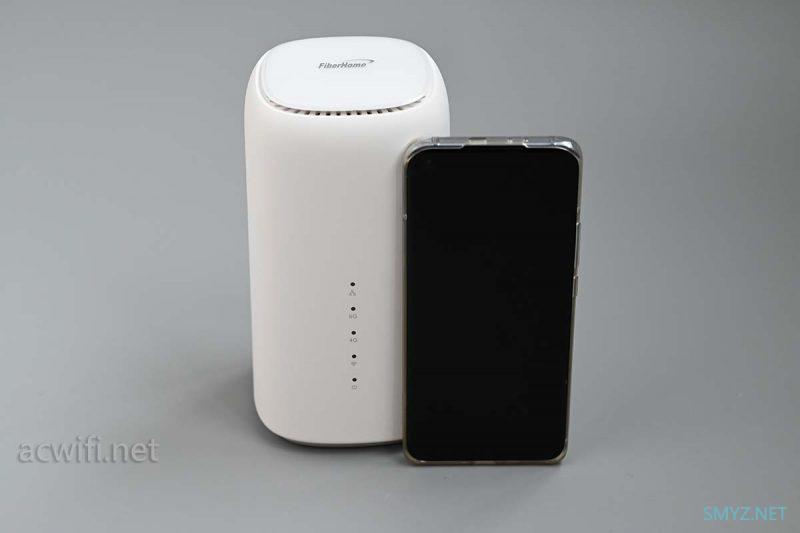

机身不大，把小米11手机靠过去对比：

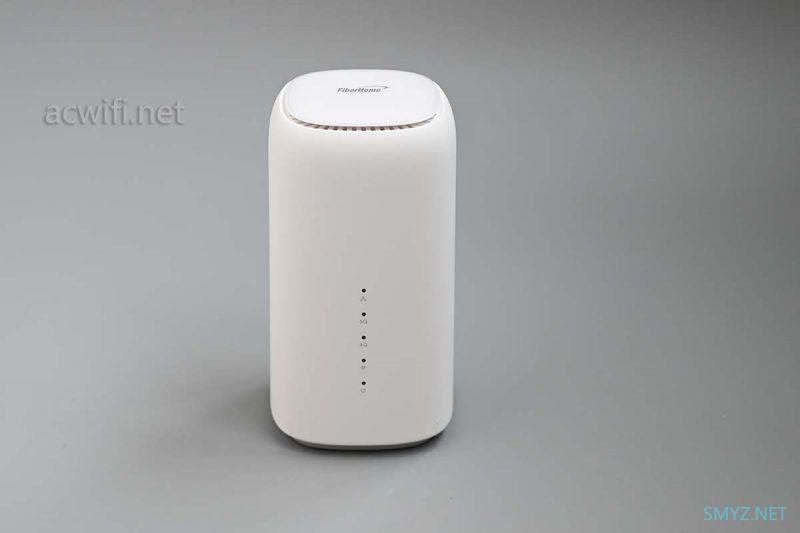

机身正面：

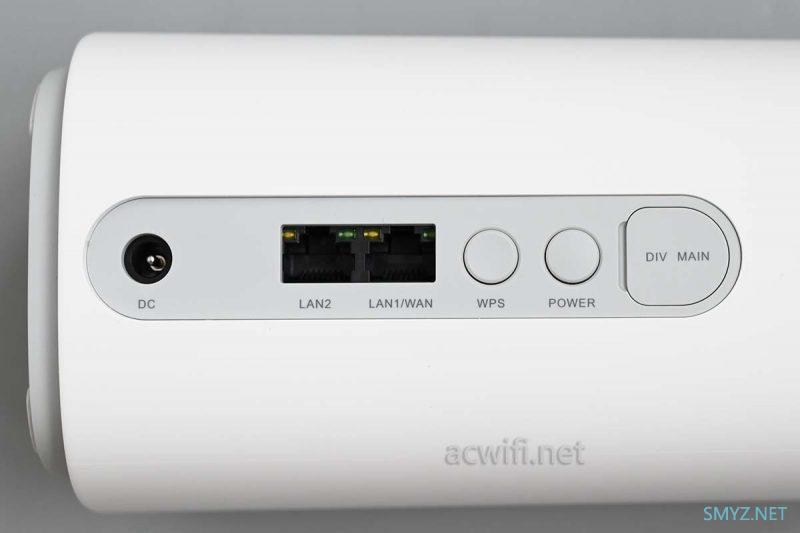

机身面背的接口：

有两个千兆网口，一个LAN，一个可以切换成WAN口的LAN，一个WPS键，电源键，”DIV MAIN“里面是用外接天线的接口。

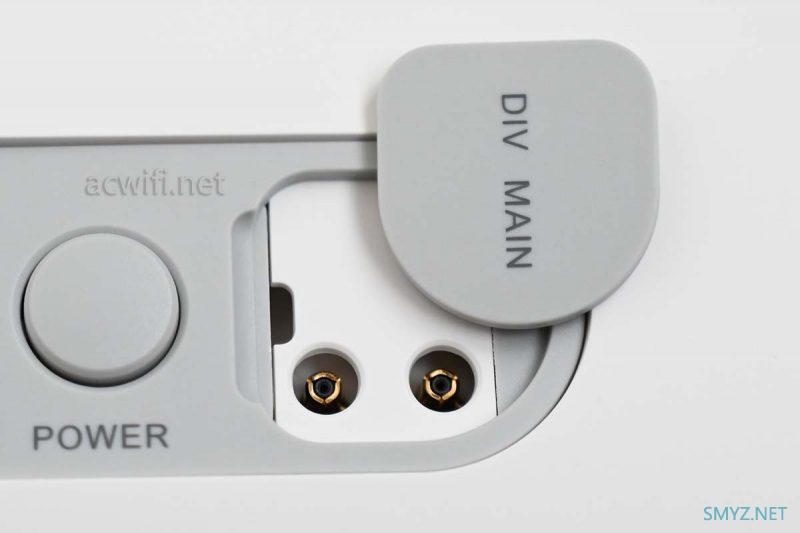

外置天线接口：（没有附送外置天线）

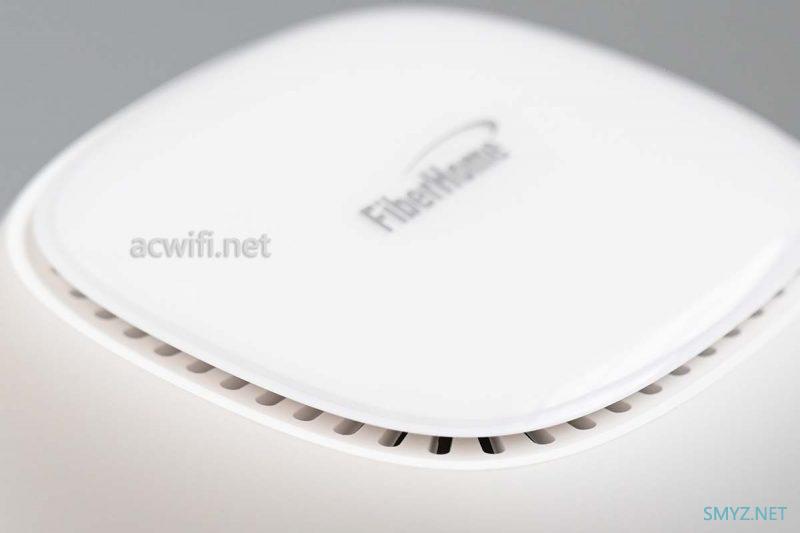

机身顶部四周有散热孔：

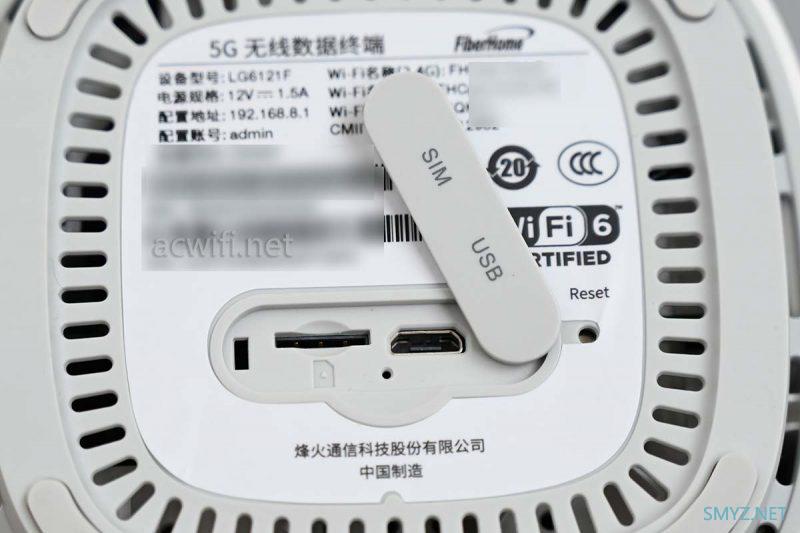

机身底部有有nano-SIM卡插口，旁边还有个Mini USB口，不过这个USB口不是给用户用的。

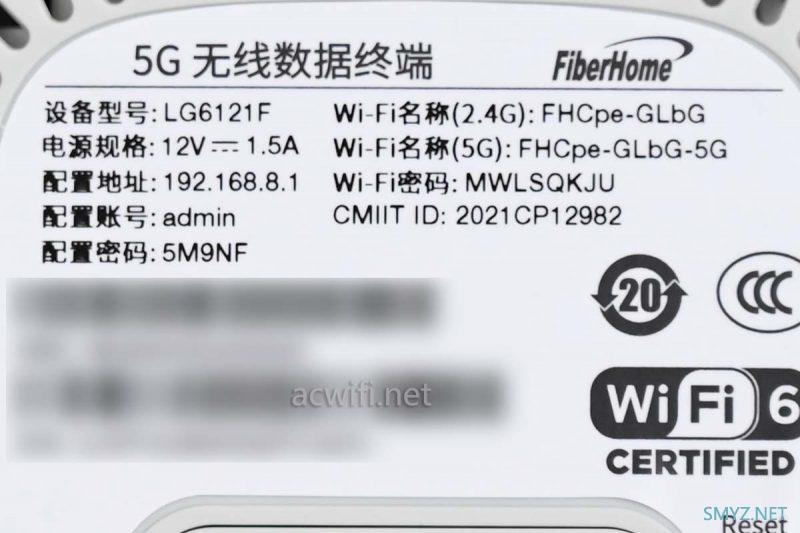

机身底部标签，设备型号：LG6121F。

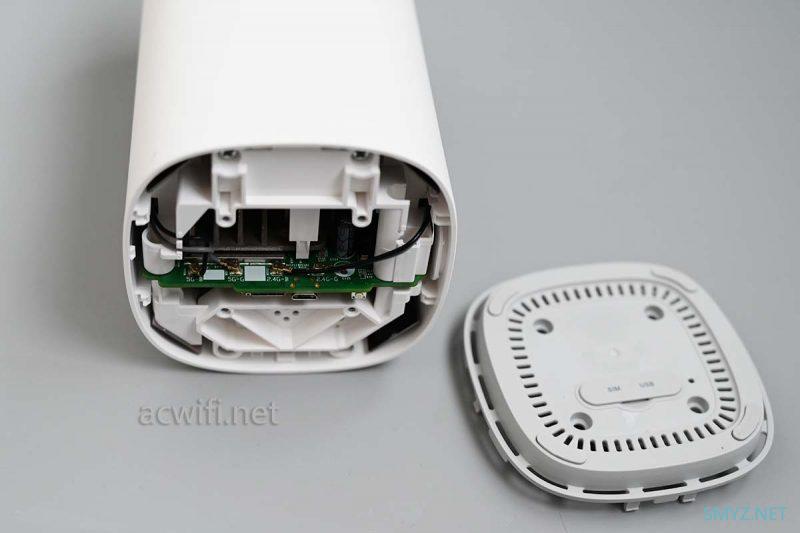

从底部开始拆开，里面的主体还有螺丝与外壳固定。

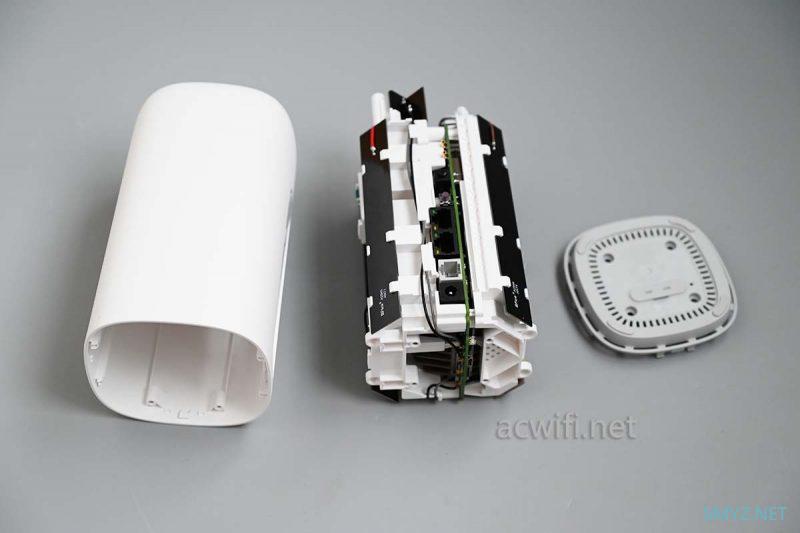

外壳里面有设计了滑轨，很轻易地把主体拉出来：

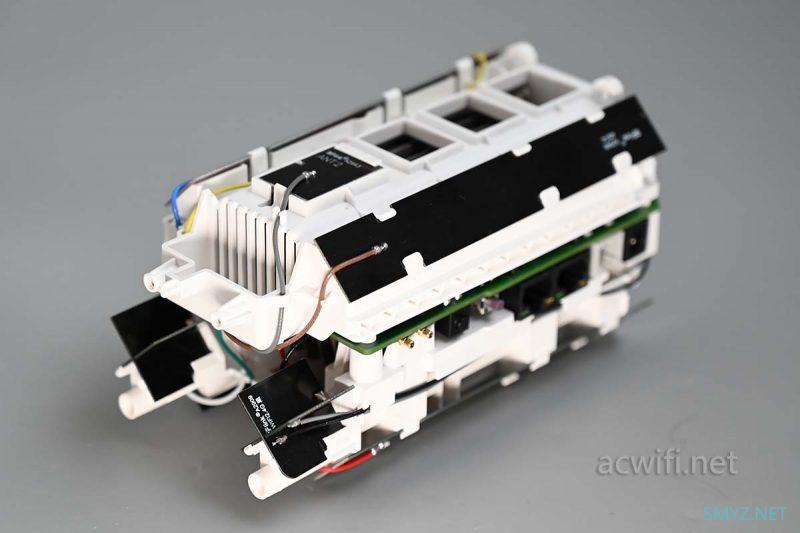

每个角度都会看见天线，感觉整个主体都被好多天线包围了：

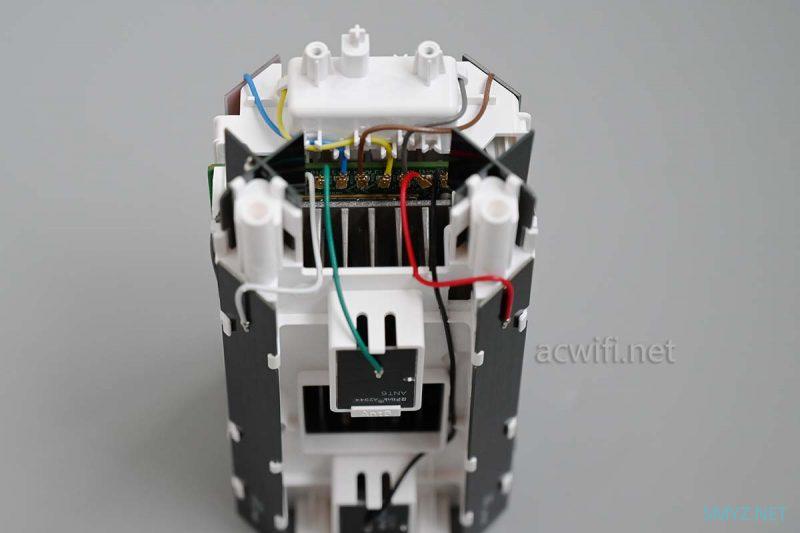

竖起来，顶部有多根不同颜色的馈线，连接着四周的PCB天线。我以为侧面长条状的是Wi-Fi天线，其实都不是，而是5G NR/4G LTE 天线。

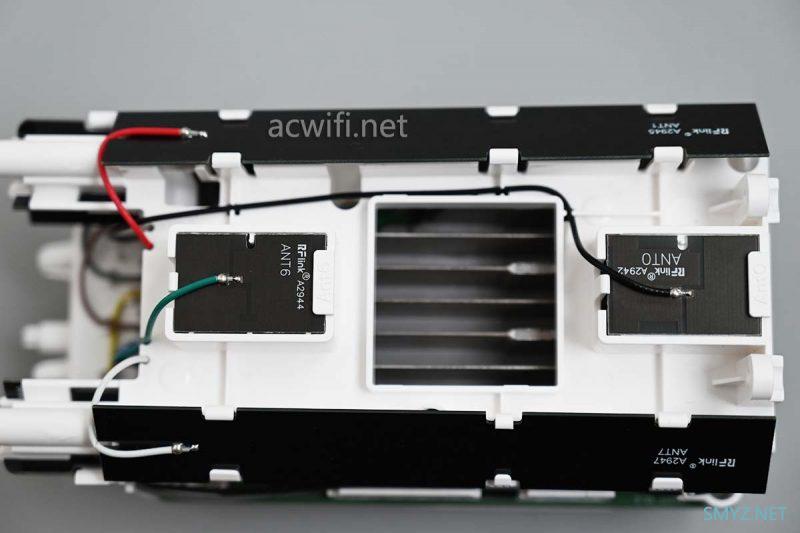

两侧还各有2个较小面积的5G NR天线。那么它一共有8根5G NR以及4G LTE天线。

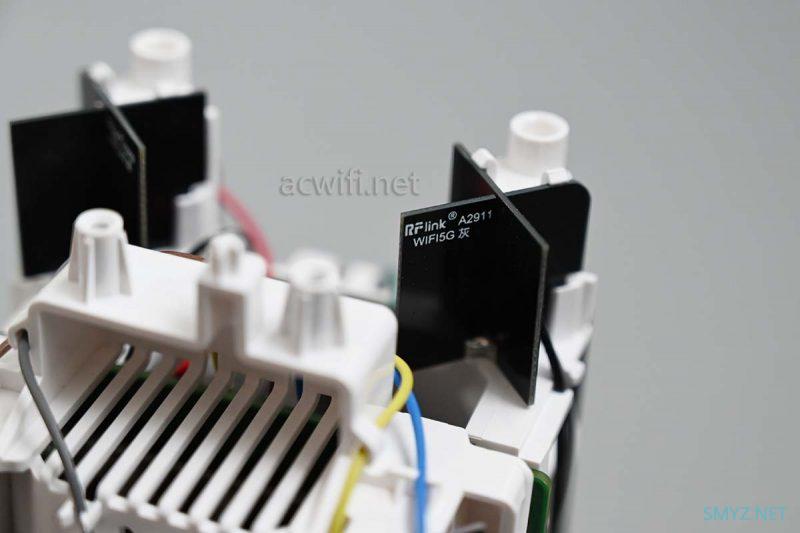

Wi-Fi天线在哪里？？在这里，机身的顶部，2条组PCB天线，每一组由两片同频天线组成，下图右侧的一组是5G天线，左侧是一组2.4G天线。

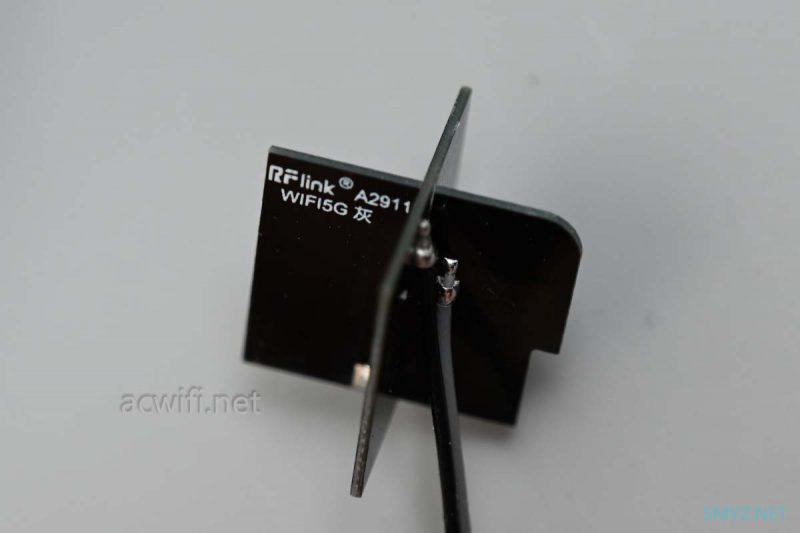

Wi-Fi天线特写：

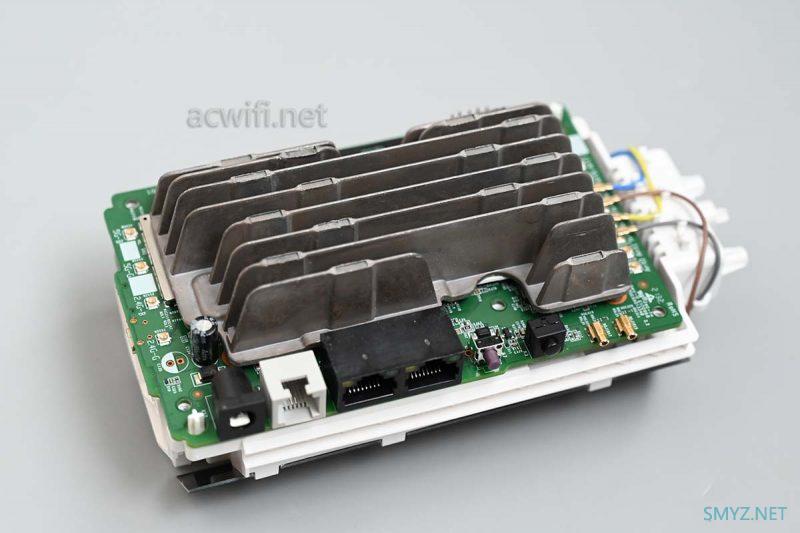

先拆一半，看见好大的散热器呀。

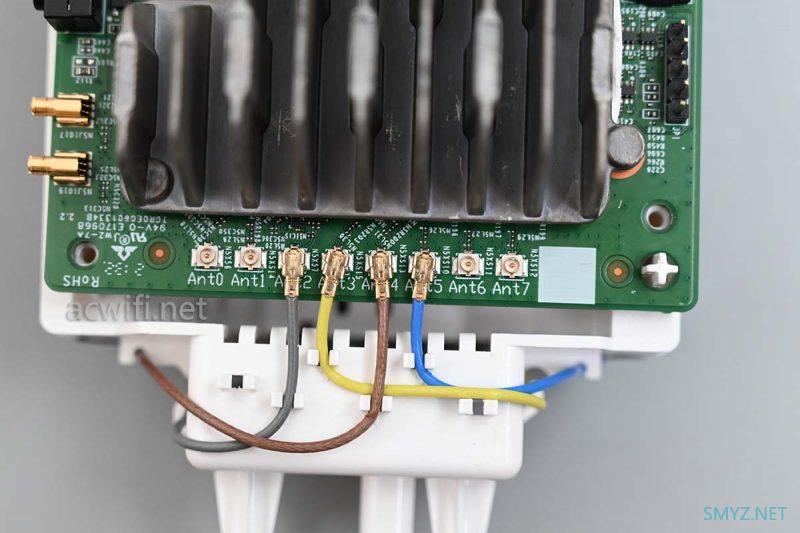

在拆除天线接口前拍照，安装回去的时候跟着顺序。很重要！

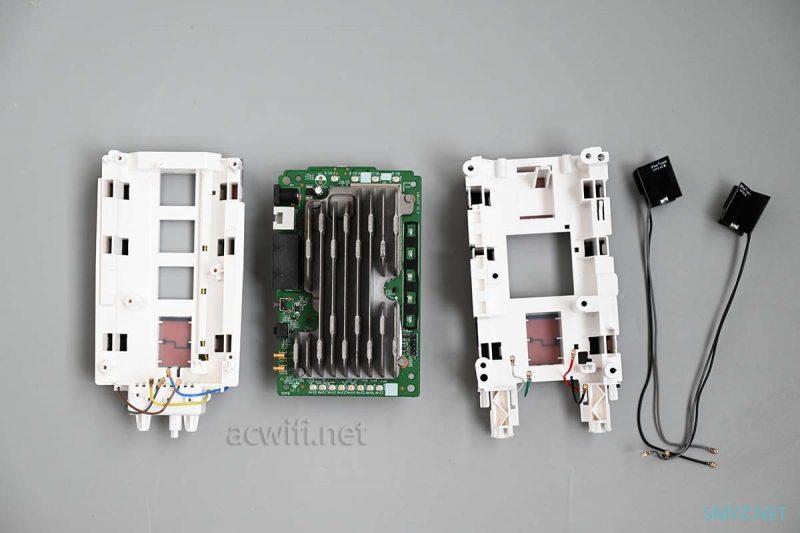

框架与主板分离：

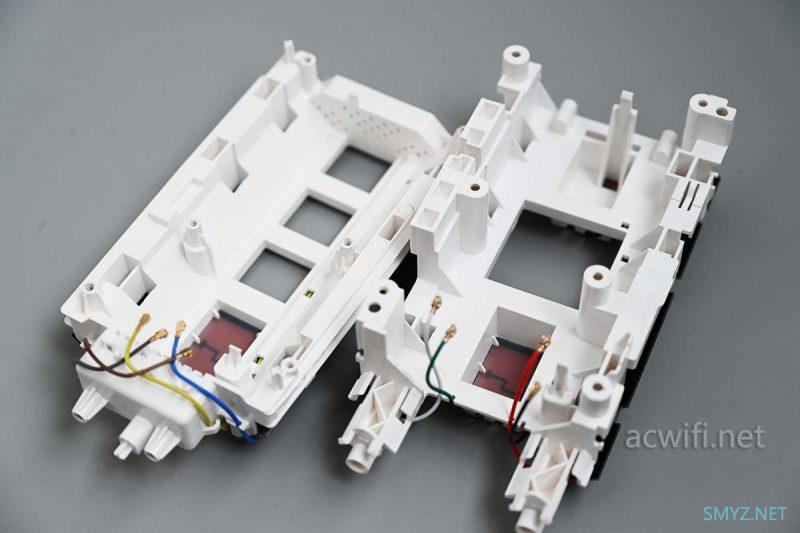

两个框架，主要负责天线和主板的固定：

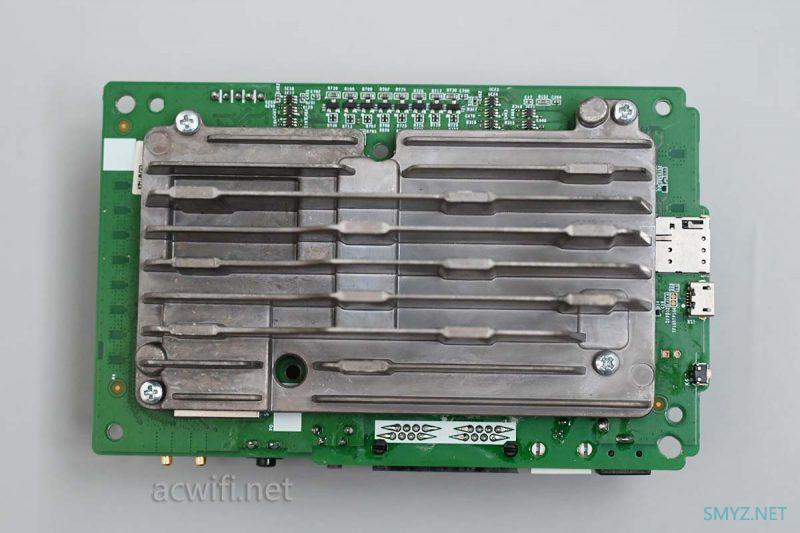

另一面也有一样的铝合金散热器：

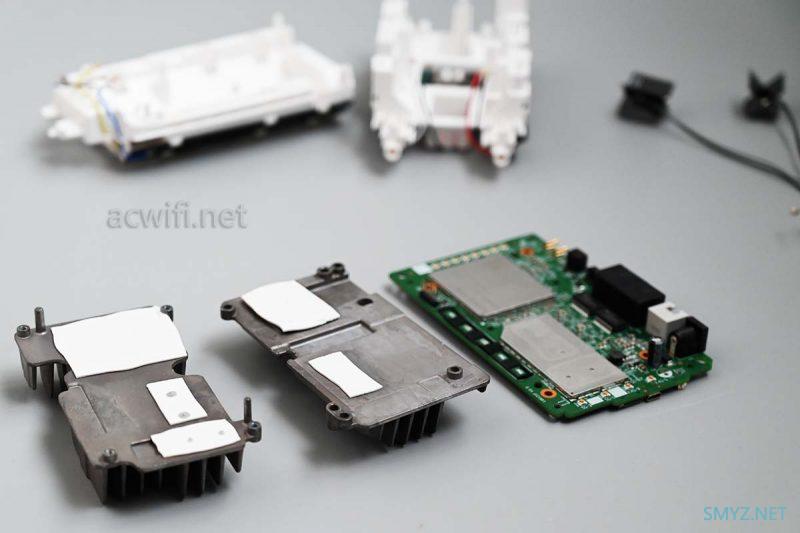

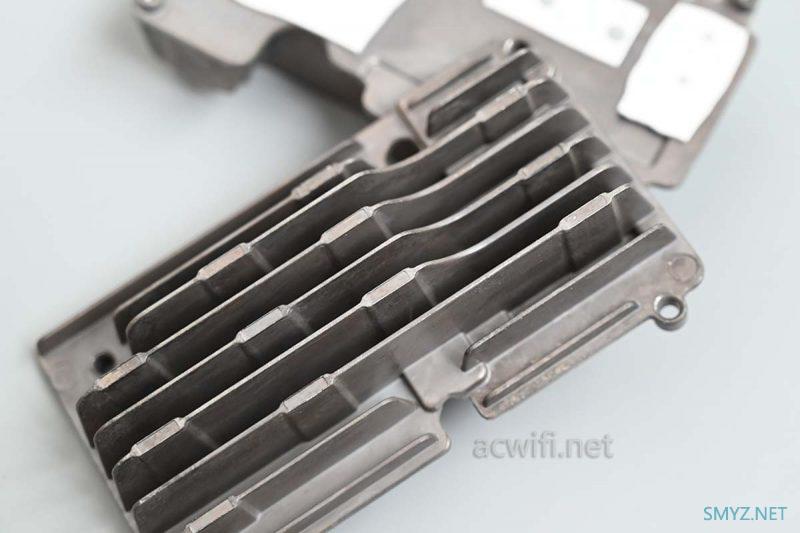

散热器拆开：

散热是做足了功夫：

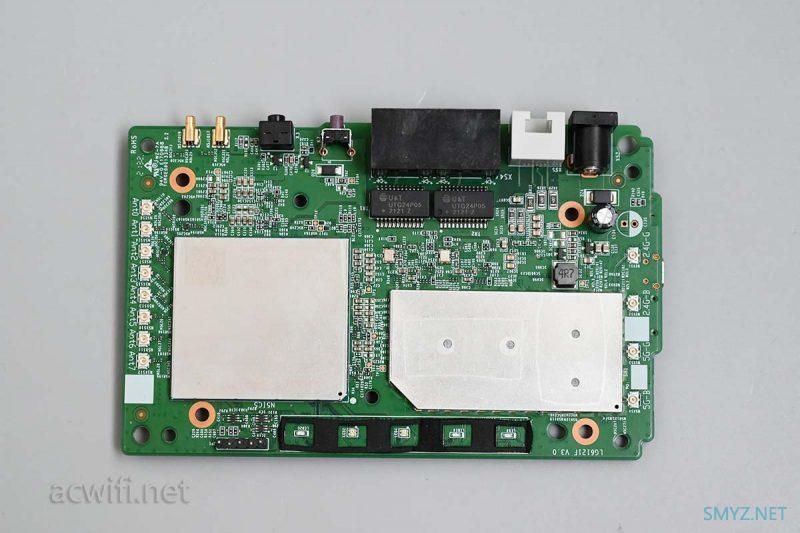

这一面看见网口，我定义为主板正面：

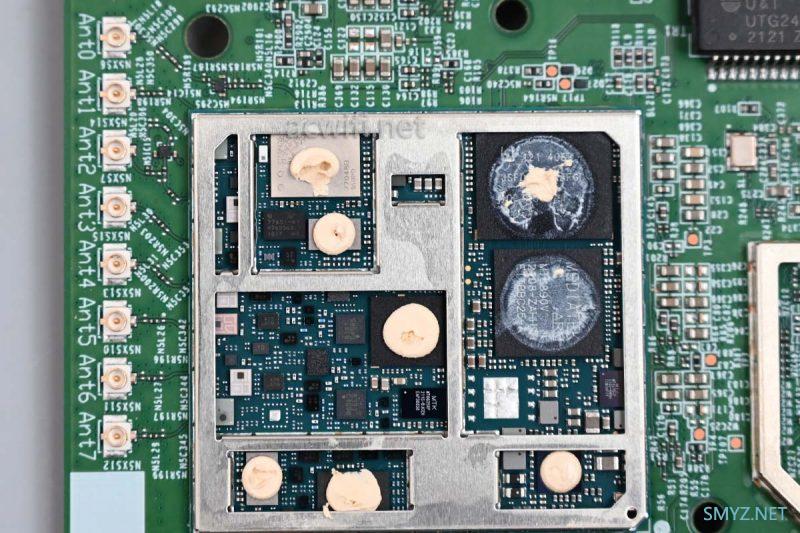

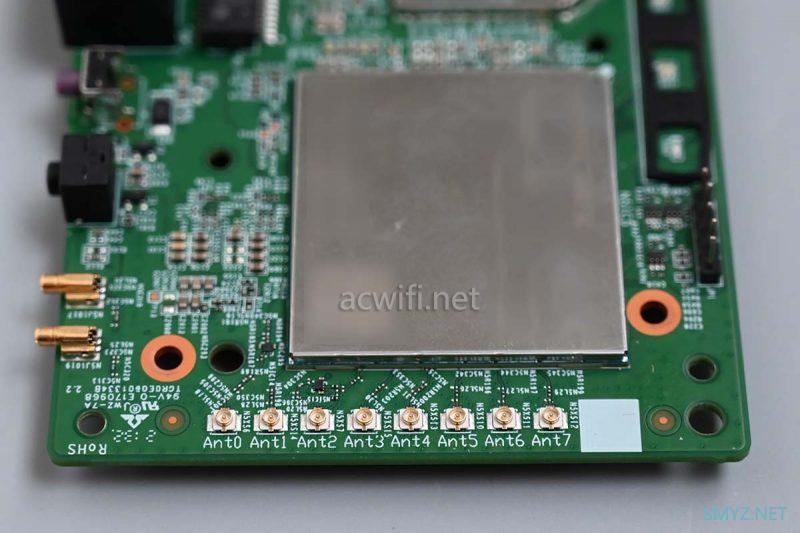

8个天线从这正方形屏蔽罩里面引出：

既然5G模组在主板正面就先从这面开拆吧。

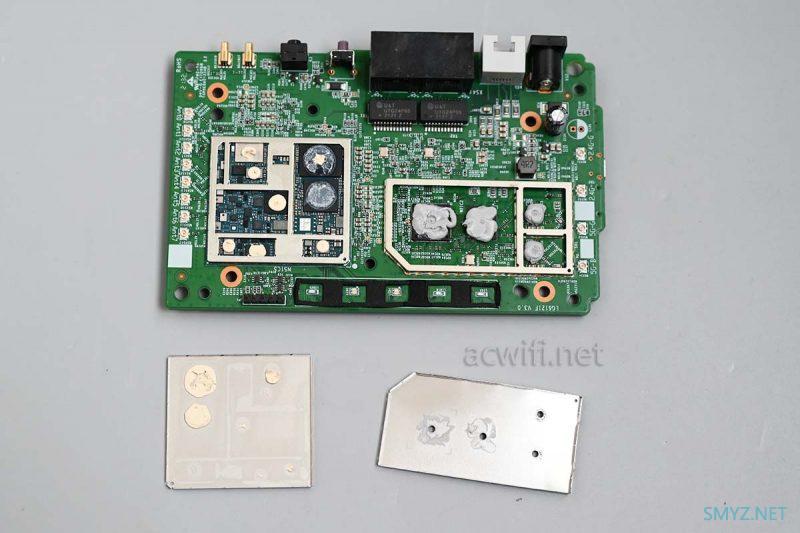

打开2个屏蔽罩也不容易，其实这台机所有屏蔽罩都好难撬开，很紧。长方形的都拆变形了才能取下来：

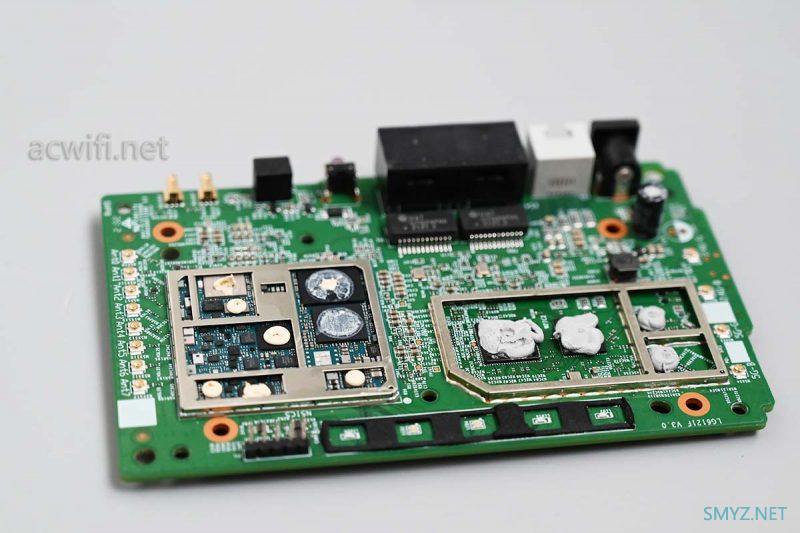

好多芯片上有导热硅脂：

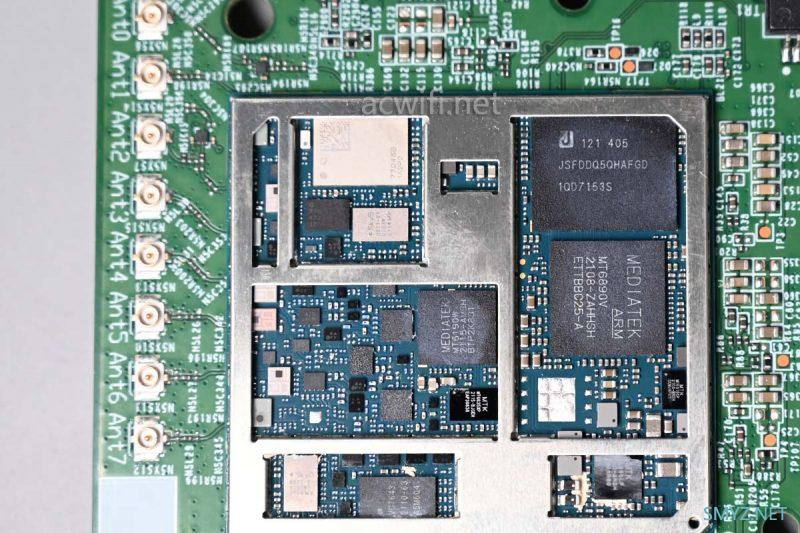

5G模组里面的芯片好鬼多呀：

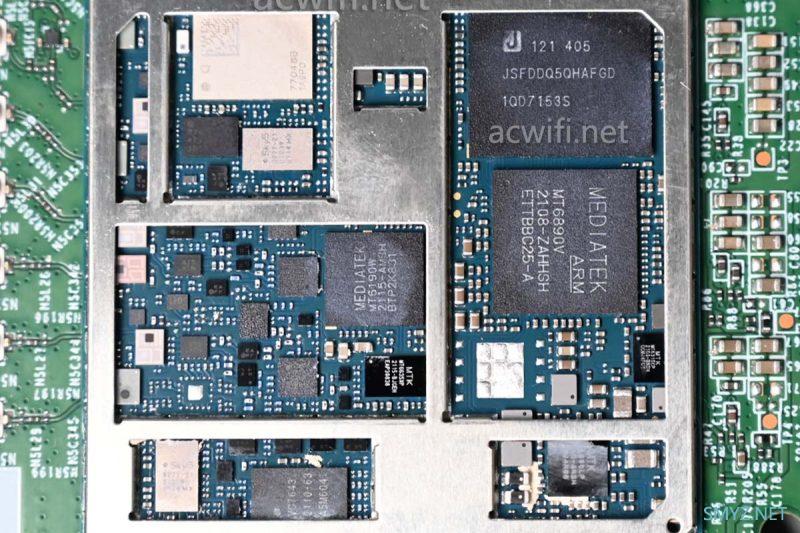

清理干净芯片表面的硅脂，MTK方案。

先看看主控芯片是啥型号。

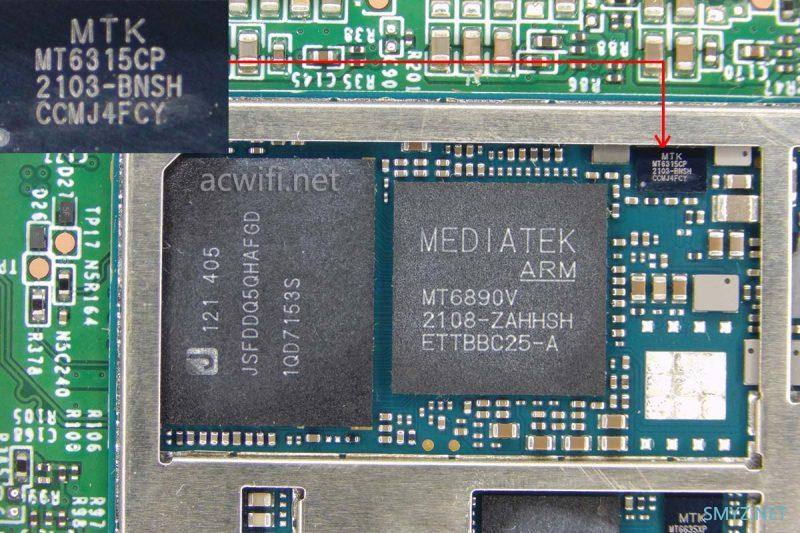

5G模组用的SOC型号是MT6890，Arm Cortex-A55，四核2GHz，7nm制程，低功耗呀。属于联发科技T750平台

MT6890左边有一颗稍比它大的芯片，型号是JSFDDQ5QHAFGD，济州半导体，集成1GB内存和1GB闪存。应该是这样！

然后SOC的右上角有一颗细小的芯片，型号是MT6315，电源管理芯片。

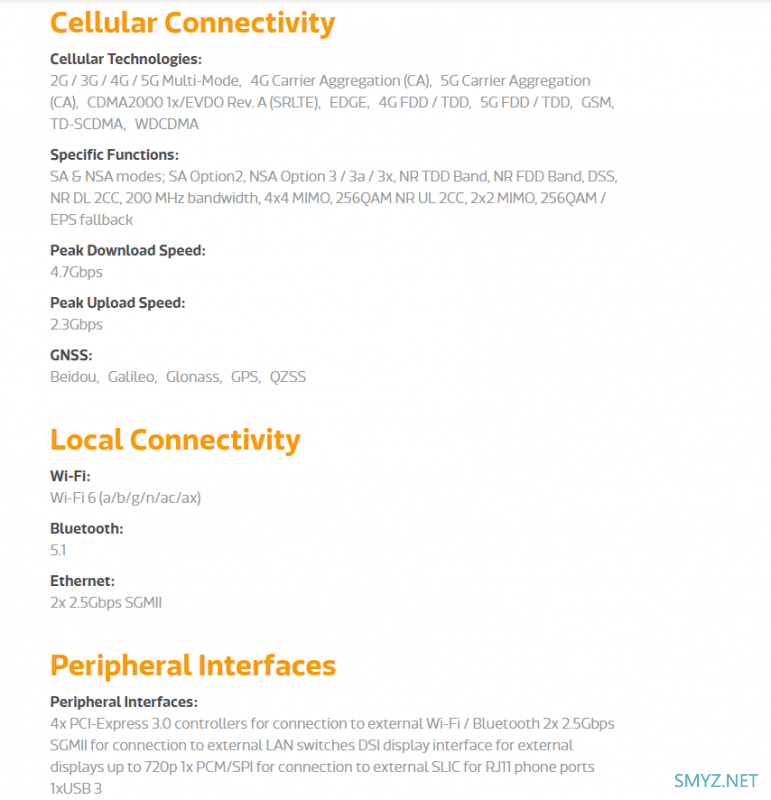

MT6890的参数如下：

居然有2个2.5Gbps SGMII。

支持4x4mimo 200MHz频宽、256-QAM，怪不得5G LTE的速度可以这么快了。

联发科技T750 平台还有以下功能：

支持Sub-6GHz 5G 网路SA 独立组网和NSA 非独立组网

支持FDD 和TDD 模式的5G FR1 双载波聚合

支持高达5CC 的LTE 载波聚合

内建GPU 和显示驱动程式，支持高达720p 的高画质显示

4 个PCIe 介面可外接Wi-Fi 和蓝芽

2 个2.5Gbps 的SGMII 介面可支持多种区域网路组态设定

外接固网电话用的PCM 介面

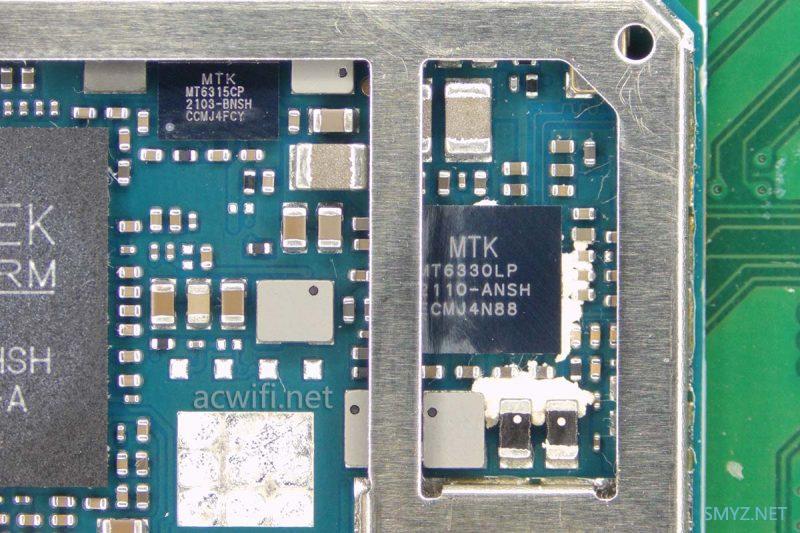

MT6890的右边有一颗芯片，型号是MT6330

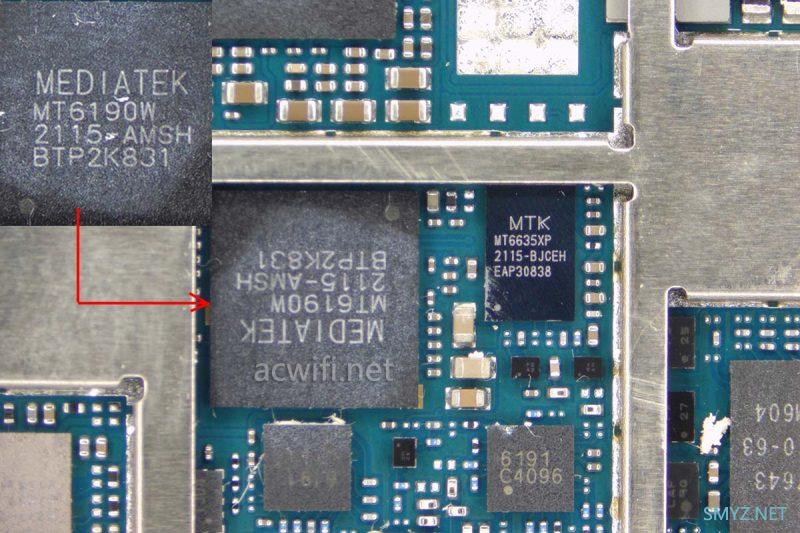

CPU的正下方有一颗大的芯片型号是MT6190W，射频收发器。

它的右边有一颗MT6635芯片，Wi-Fi/BT/GPS/GLONASS/FM。

它的下方有两颗丝印着”6191“的芯片，型号是MT6191，MT6191是一款多模多频段高度集成的LNA bank。

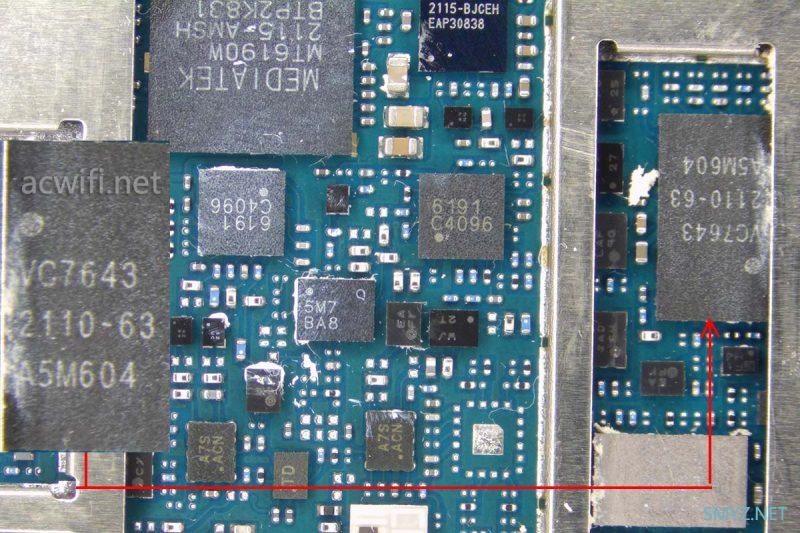

它的左有颗长方形芯片芯片，上面丝印着VC7643，型号是VC7643‐11，制造商Vanchip(唯捷创芯)，是一款4G、3G LTE射频功率发大器。

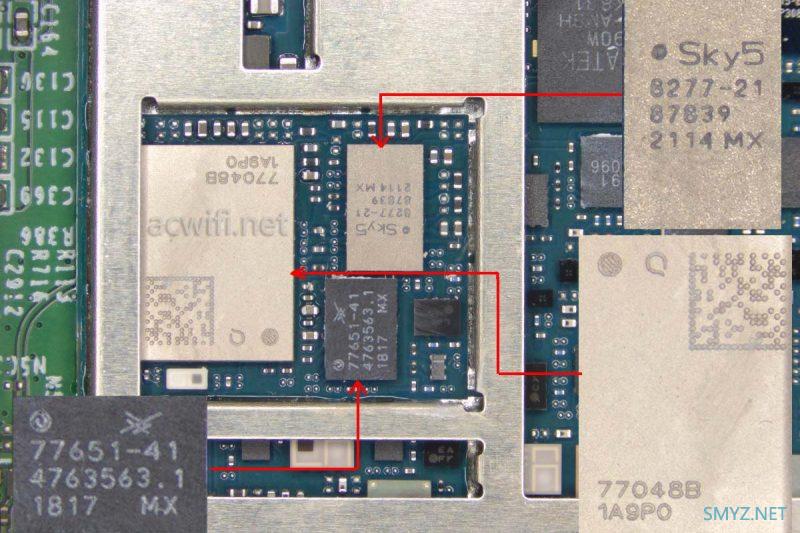

SOC的左下方有两颗金属封装的芯片，软小的那颗芯片型号是SKY58277-21，是一颗5G/4G射频放大器。

较大的那颗芯片上面丝印着77048B，型号是Oorvo的QM77048，是一款中、高频段的5G LTE FEM，集成了PA和LNA。

还有一颗SKY77651-41，LTE,LB 4G PA MODULE。

总之呢，这个5G模组有好多的FEM芯片，不同频段对应不同的FEM芯片。

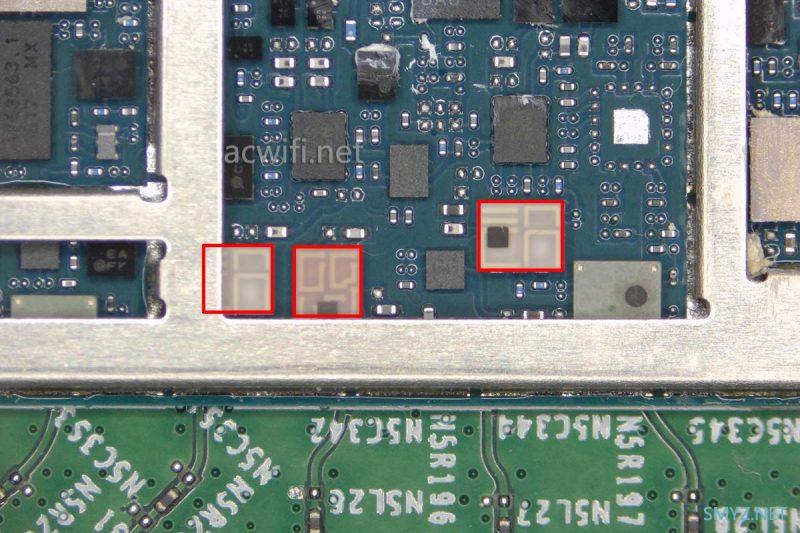

红框内的芯片是滤波器或双工器。

模组里面的芯片太多了，汇总不过。就这样看吧

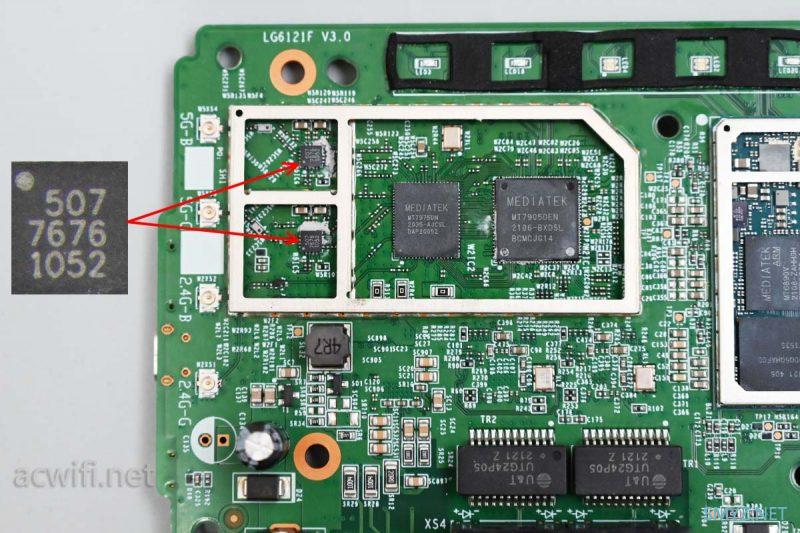

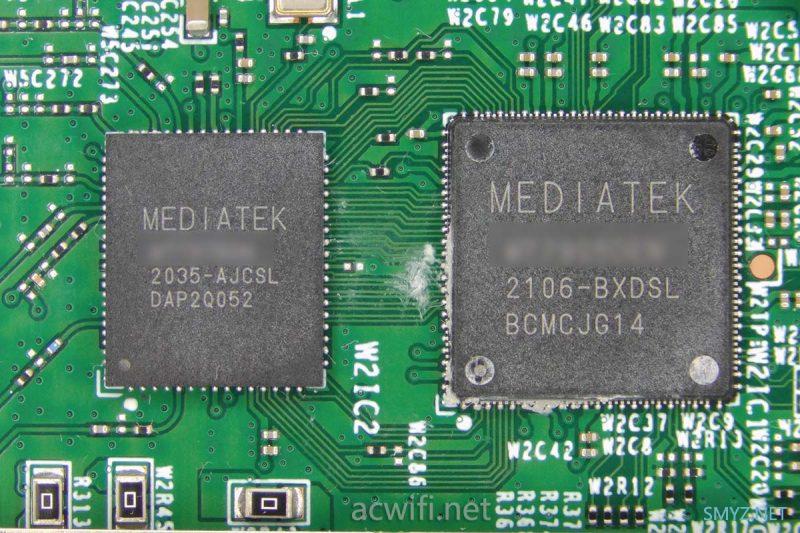

5G模组外面就是Wi-Fi 6无线电路了，这是一套MTK芯片的AX1800的Wi-Fi 6无线方案。

很少见这套方案有采用独立的FEM芯片，型号是RTC7676，中等功率。

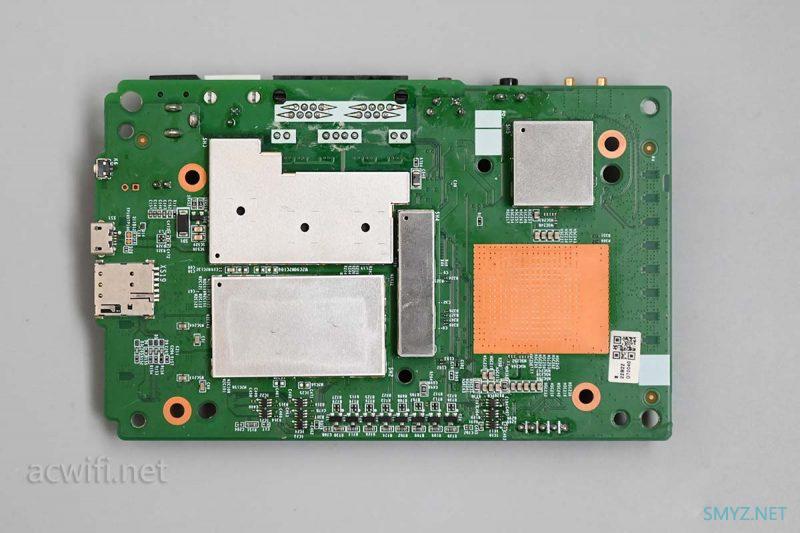

翻过来看主板背面：

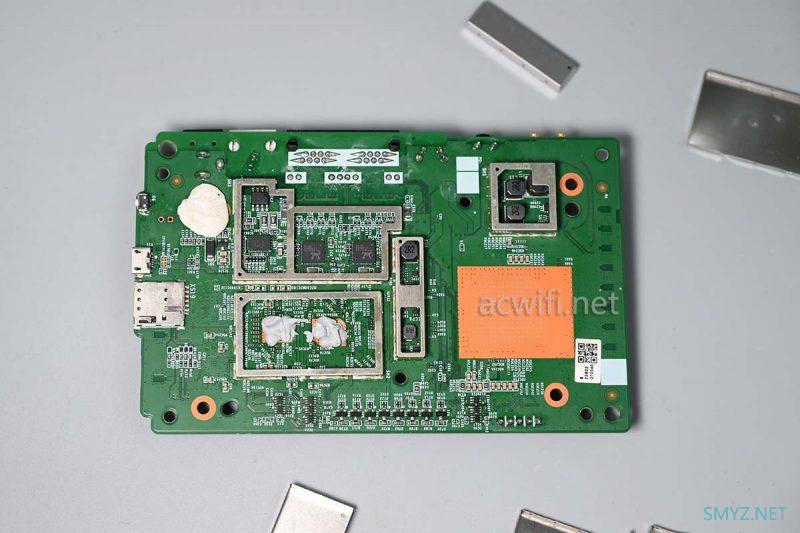

屏蔽罩拿走：

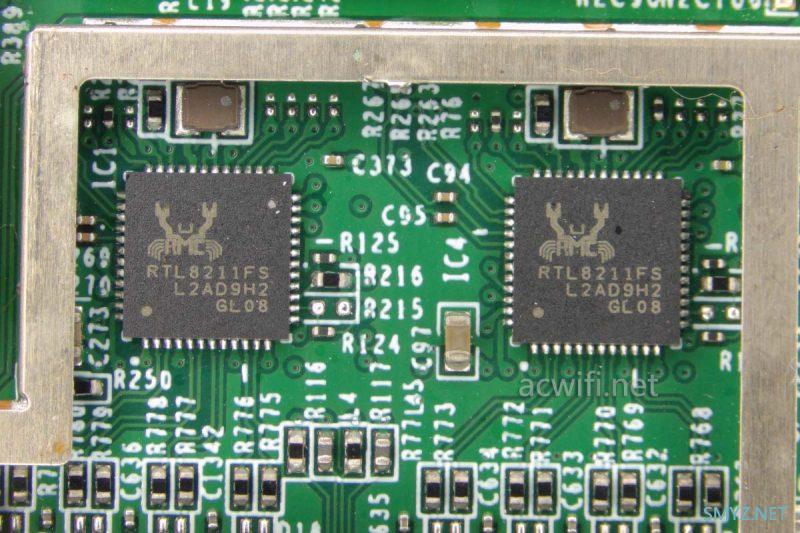

主板背面主是这两颗千兆以太网PHY芯片了：RTL8211FS

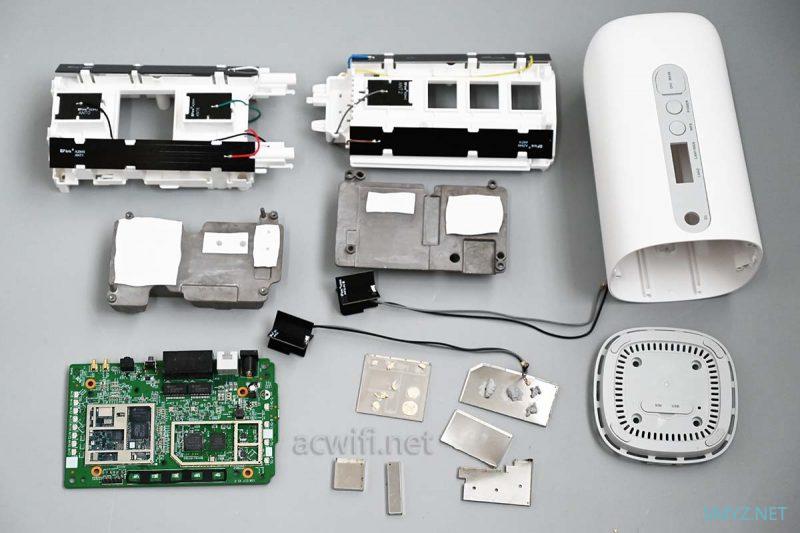

这台烽火(FiberHome)5G CPE折机完成了，

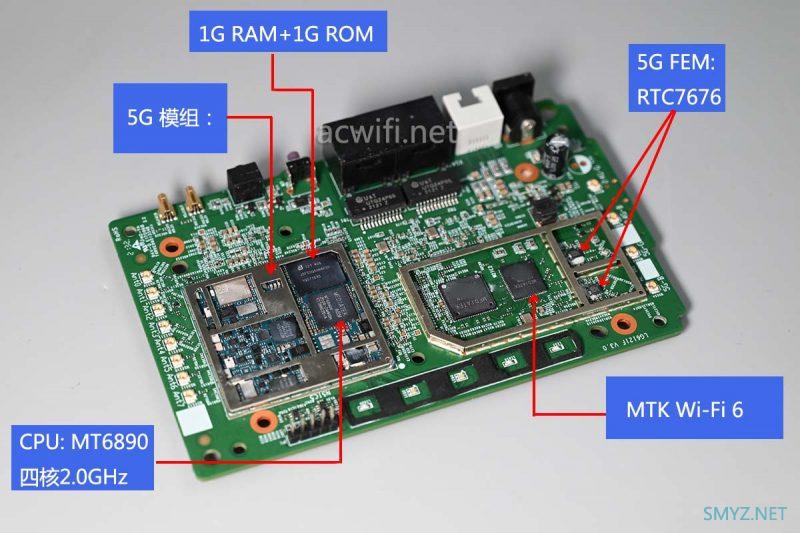

主板正面芯片简单汇总：

把这台5G CPE放在下图中的”WIFI“位置，设置成路由模式，用WAN口PPPOE上网，宽带是电信500兆，用三台不同的手机在下图中的D点位置进行测速

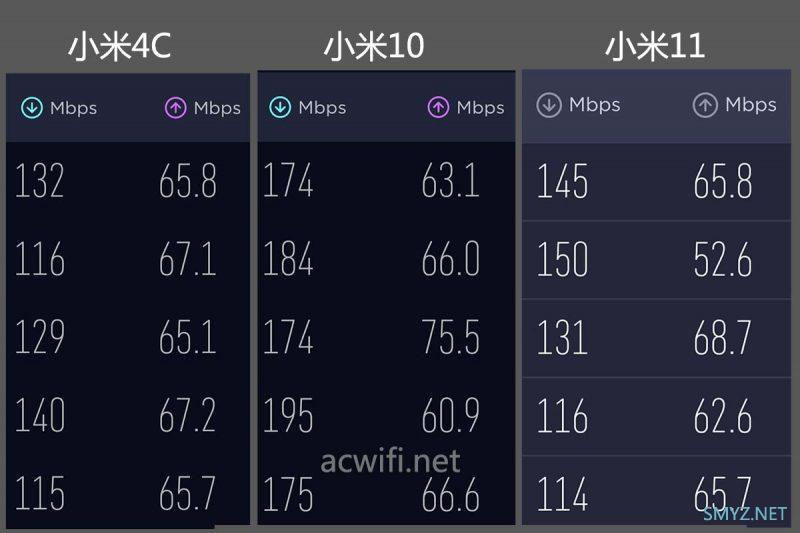

测速结果如下：

比多数同Wi-Fi芯片方案的没有使用独立FEM芯片的强些。

二、小包转发率测试

烽火LG6121F除了能5G上网还可以插宽带上网。所以测一下它的WAN口转发性能。也可以看出这颗MT6890处理器的网络性能如何。

测试工具是MiniSMB HurricaneII，测试64字节的包转发率（Mpps）。

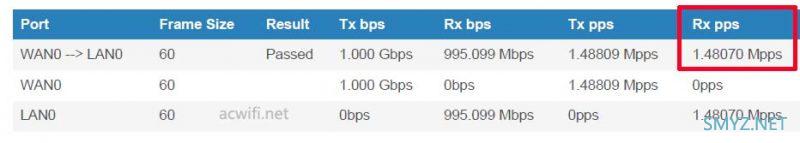

wan to lan的结果如下：

只看Rx pps就可以了：1.48Mpps，跑满了千兆线速。

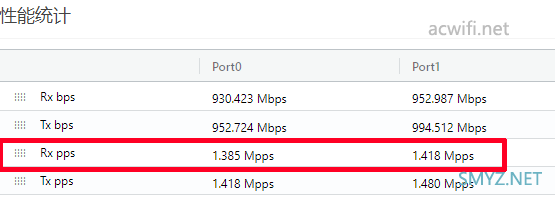

双向结果如下图：（Prot1是WAN口）

相向同时转发时，WAN和LAN都接近1.4Mpps，很不错。

三、在不同距离下的Wi-Fi速度

烽火LG6121F的Wi-Fi规格是AX1800，现在拿三台手机：小米10、小米11、苹果SE2分别在下图的四个位置进行测速。而把烽火LG6121F 5G CPE路由器放在下图中的”WIFI”位置：

路由器的WAN口接在自建speedtest测试服务器的网口上，上网方式是静态IP方式。

每个位置连续测速度6次，然后取平均值做参考。

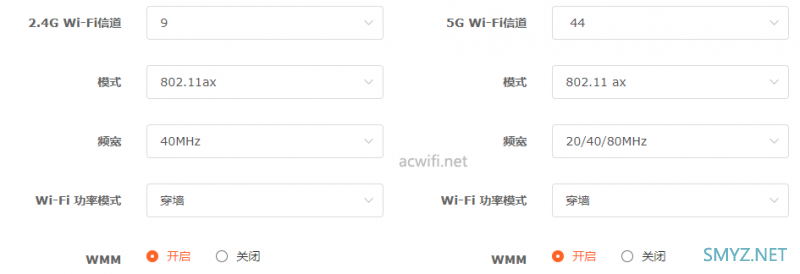

2.4G和5G的设置参数如下图：

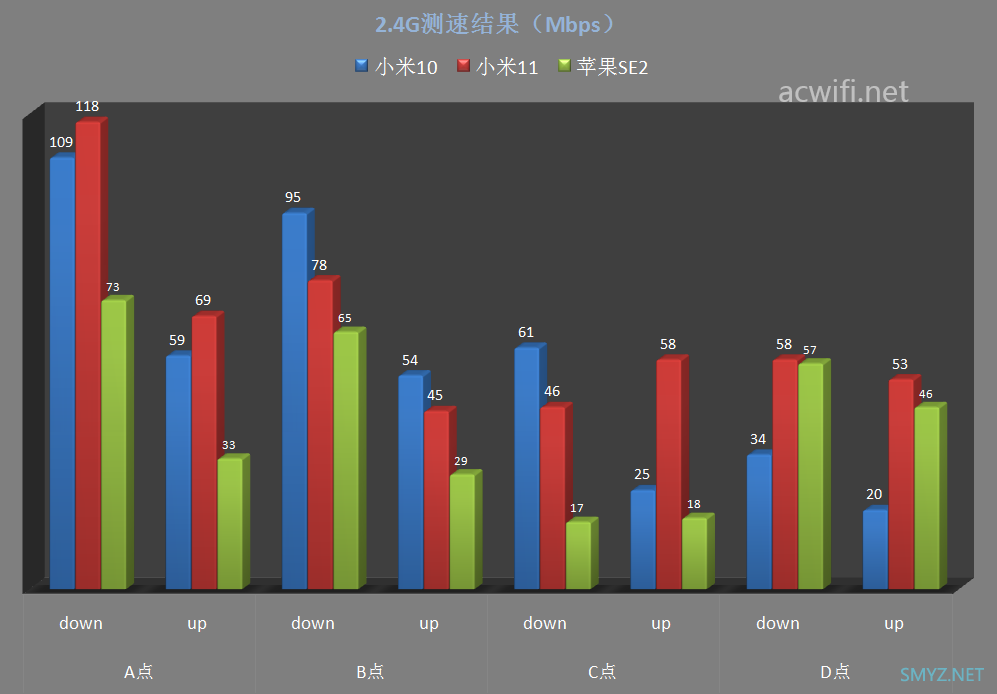

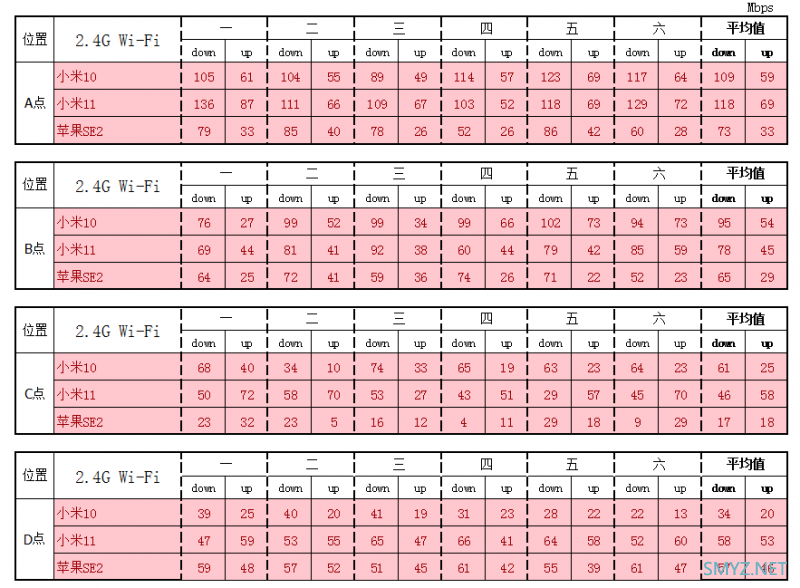

2.4G所有测速结果如下图：

四个位置的2.4G平均速度如下：

2.4G多数是留给智能设备连接使用，只要在远端位置也能连接上就可以了。

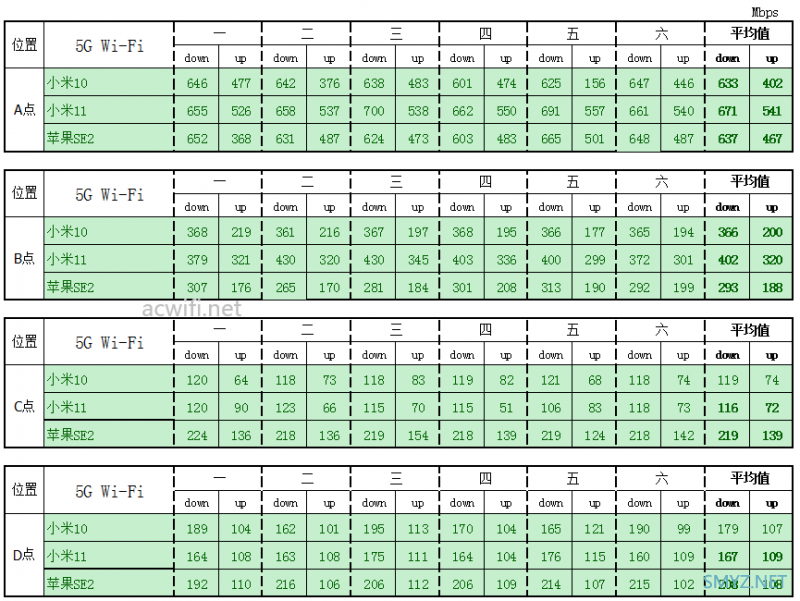

5G测所有结果如下表格：

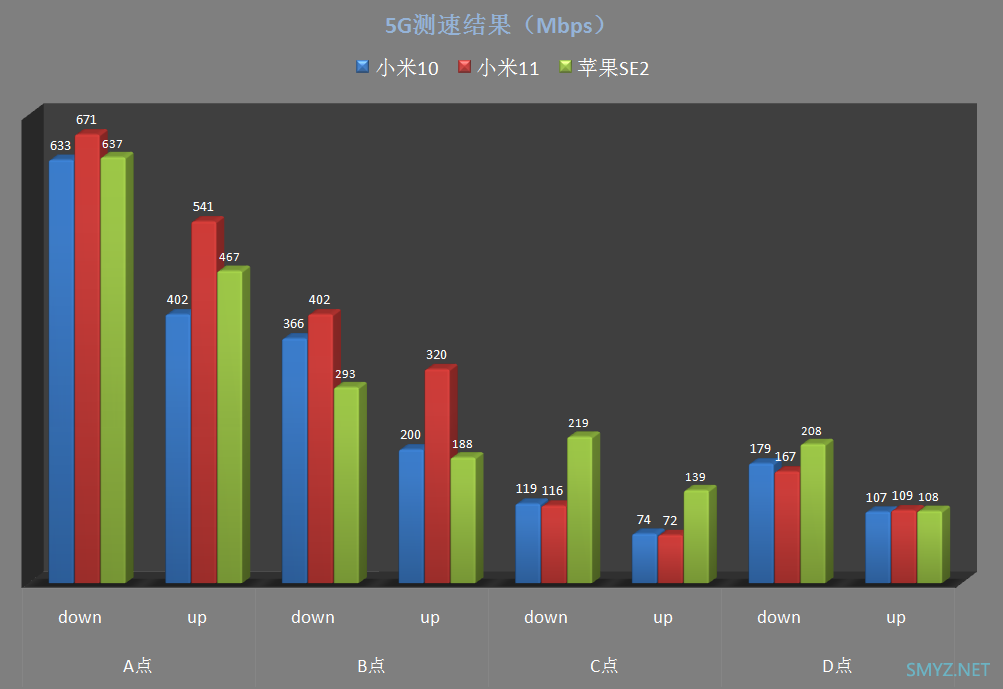

四个位置的5G平均速度如下：

5G速度在较远距离上的表现不算好。

五、50个智能插座同时接入测试

把烽火LG6121F设置5G LTE上网，测试时接入的是电信卡。50个智能插座同时开机，看能够接入多少个2.4G无线终端。

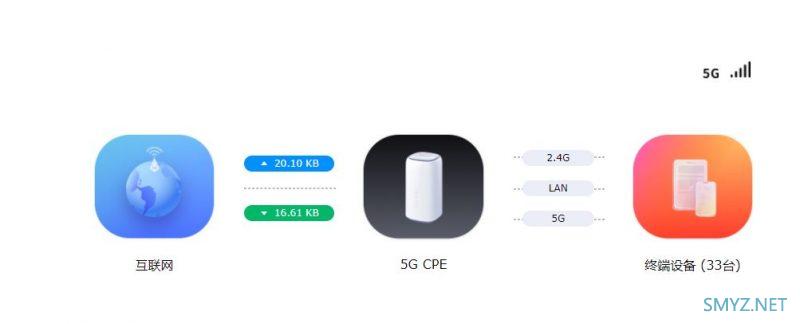

实测最多能连接32台（33里面有一台是LAN口连接的电脑），还真是这个数。最大连接数被限制在32台。

远程控制这32个连接上wfii的插座 ，能同时开或关，连续开、关数次后所有插座基本是同步的。没问题！

六、测试电信和移动上网速度

我手里只有电信和移动的5G卡套餐。所以只测电信和移动的5G速度了，在农村地区。

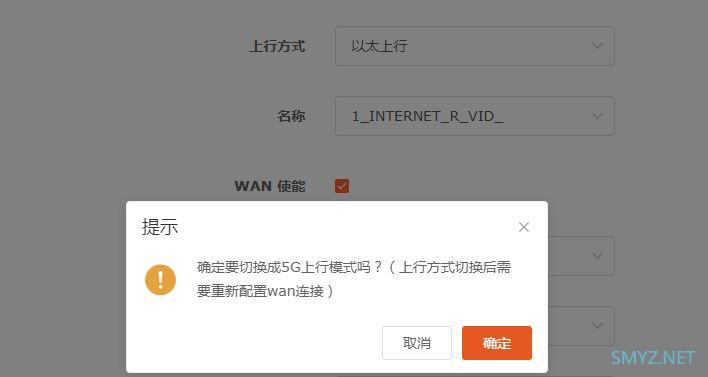

都不需要做什么设置操作了，如果原先是宽带上网的就切换成5G上网即可：

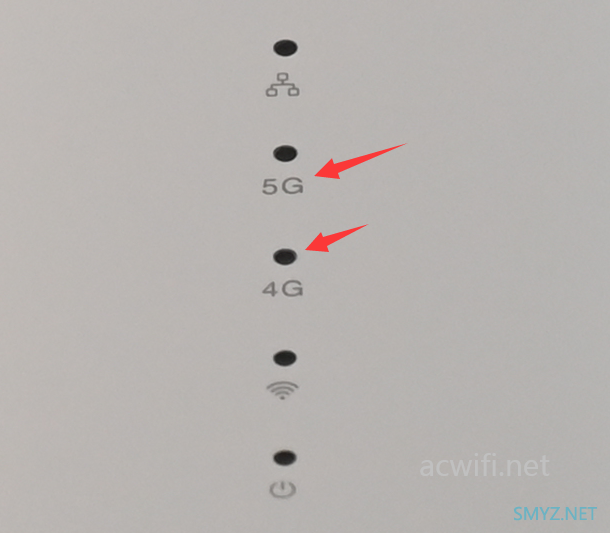

机身机板上有信号指示灯，可以直观地查看当前连接的是4G信网络还是5G网络。（5G灯和4G灯都是三色灯（绿黄红），其中绿灯表示信号好，黄灯表示信号中等，红灯表示信号较差。）

有个对比就好了，所以我用小米11插同样的手机卡，放在同样的位置进行speedtest测速，因为测速比较耗流量，所以我只连续测速三次。

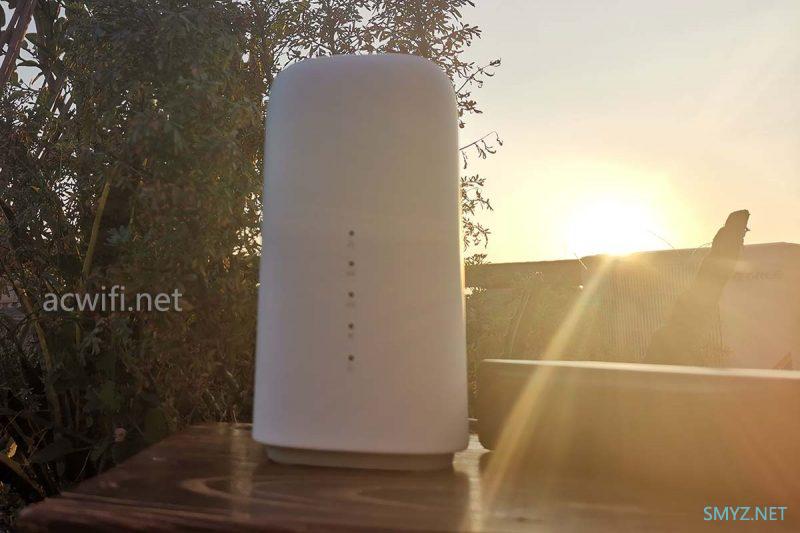

首先是室外的地方，我在家楼上放了小板凳，然后放上去，下图在烽火LG6121F机身旁边的大黑块是铁锂电池，输出12V，供电使用。小米11手机开热点，放在同一个位置，测速的终端是另一台手机小米10，均连接两者的5G Wi-Fi。

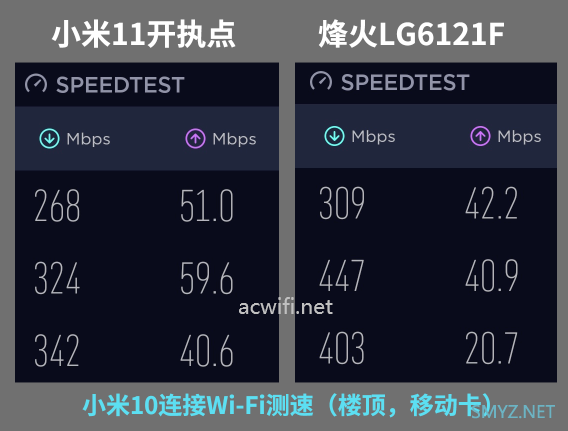

1、移动手机卡在室外的测速对比 ：

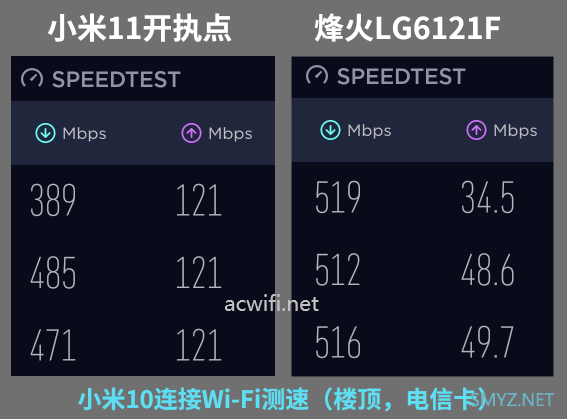

2、电信手机卡在室外的测速对比 ：

室外的下行速度不管是移动5G还是电信5G，都是烽火LG6121F些，但是上行速度就差些了。

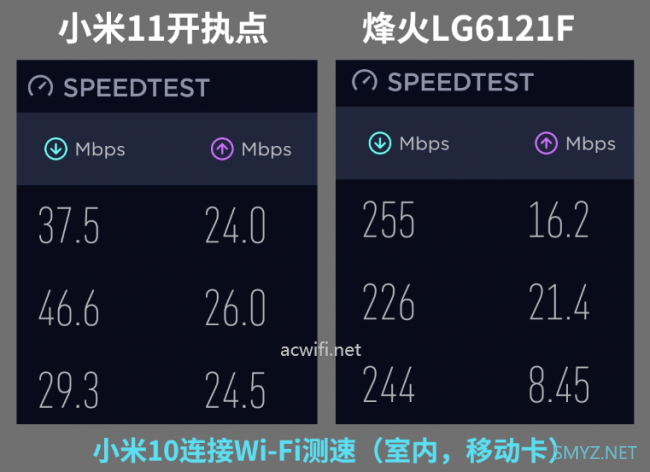

3、移动手机卡在室内的测速对比 ：

然后转到室内，室内的使用是多数的使用场景吧。

我把摆放位置放到前面第三顶测试里的的”WIFI“位置，就是放在室间内，离窗户有0.6米。

室内这个位置，小米11未能获得5G信号，看速度像是4G信号。

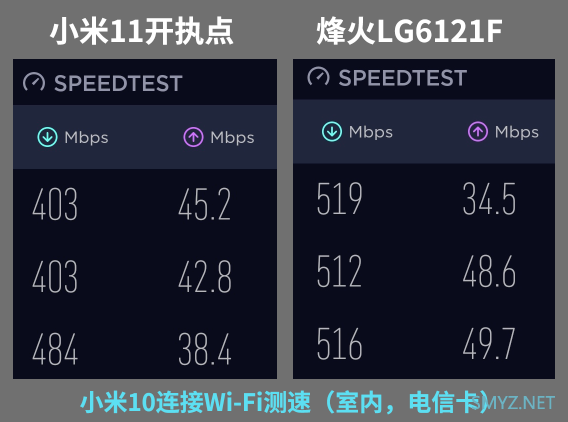

4、电信手机卡在室内的测速对比 ：

在室内的电信5G速度都不错，烽火LG6121F用电信5G，在室内还是在楼顶都能达到500兆的下行速度 。

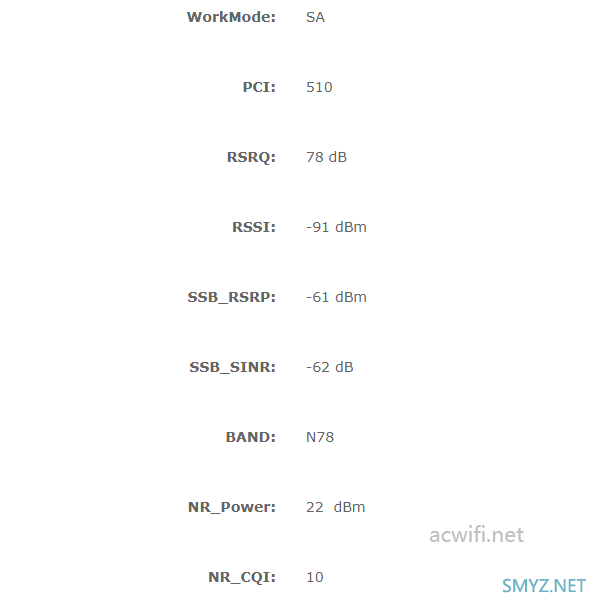

下图是从5G CPE路由器上查看的射频信号参数（电信卡）

七、与手机开热点的差别

前面的小米11开热点测速一轮下来机身非常热，耗电也快，如果边用边充电，机身就更烫了，而插卡路由器就不用担心这个发热问题；

手机开热点只能分享单频Wi-Fi，如果开了5G Wi-Fi共享，那些只支持2.4G的设备就不能连接了。这台是双频Wi-Fi ，没有这个问题；

手机开热点的无线接入设备一般在8台左右，则这台是32台；

手机开热点方便外出，这台机身不宜外带；

手机开热点没有LAN口输出，这台有LAN口输出；

手机开热点不用钱， 这台要钱。

总结

按需选择吧，要长时间 不间断工作、要连接多台无线终端、需要高速上网而又不能拉宽带的话，5G CPE路由器是个好选择。
