“TP-LINK 商用网络TL-XAP3000GI-PoE”，以下简称XAP3000GI。这是一款支持160MHz频宽的AP面板，2x2mimo最高5G速率2402Mbps，2.4G最高速率574Mbps，所以是AX3000的无线规格。拆开看看是怎样的硬件芯片。

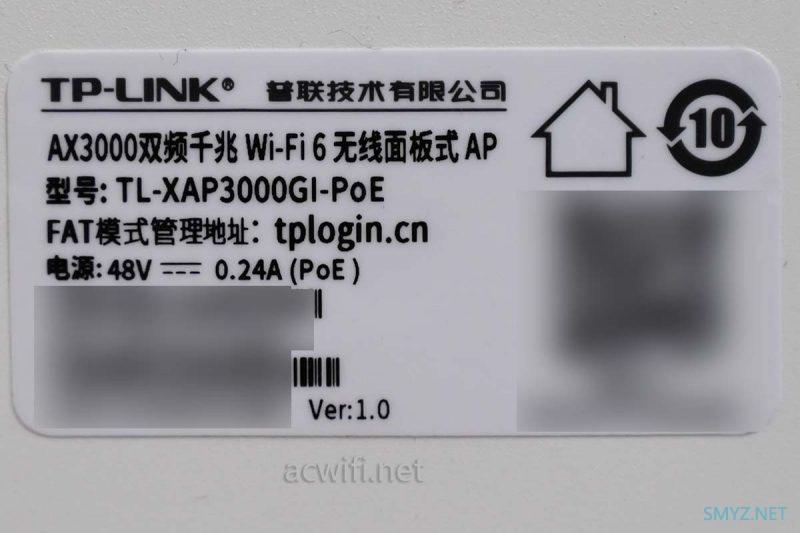

标签内容：

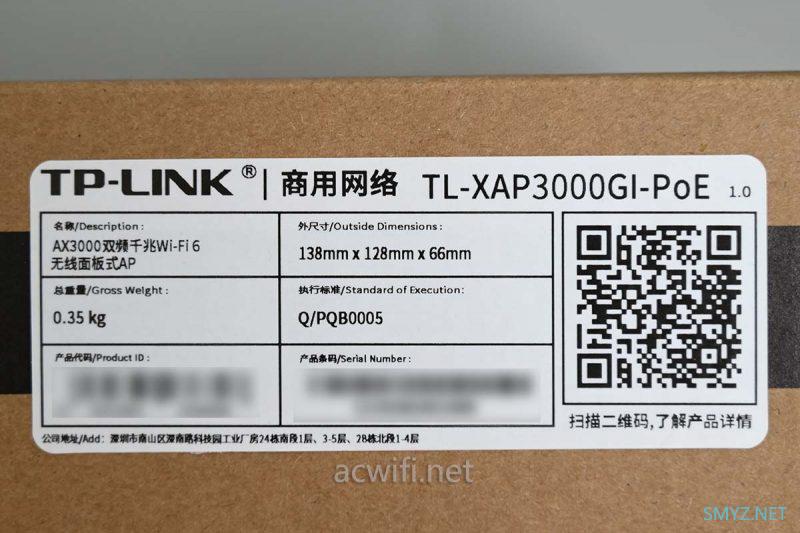

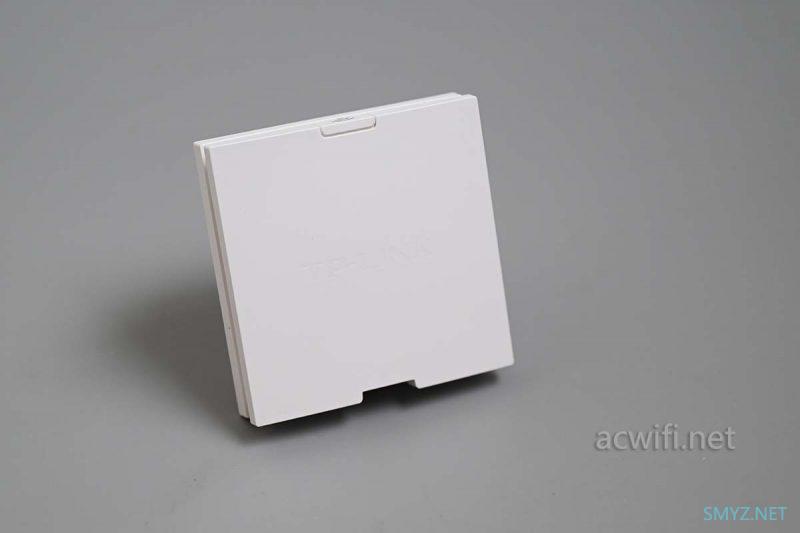

面板正正方方，看上去很小巧，可是整个面板拿在手里很沉的感觉，可能散热器又是实心的。

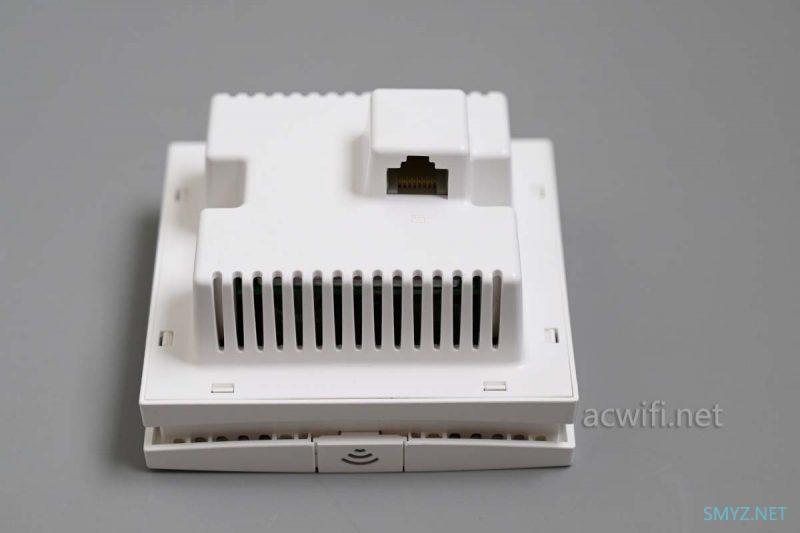

很厚：
面板前盖打开：
面板标签：

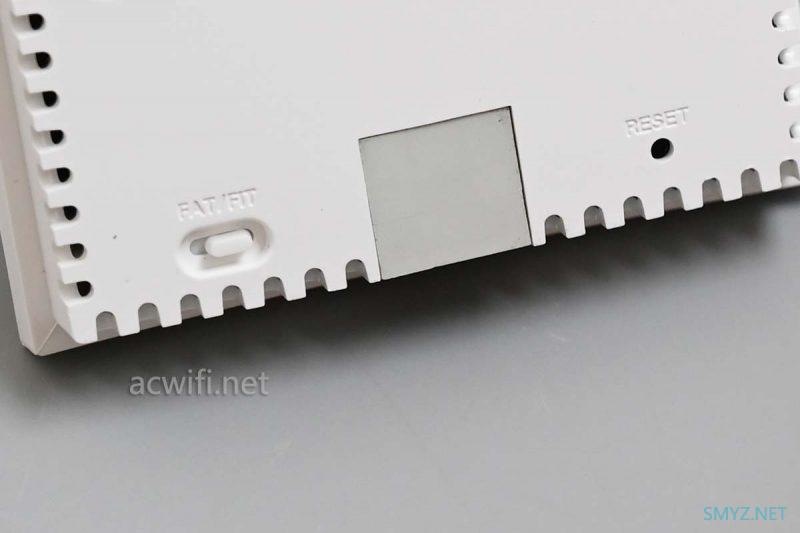

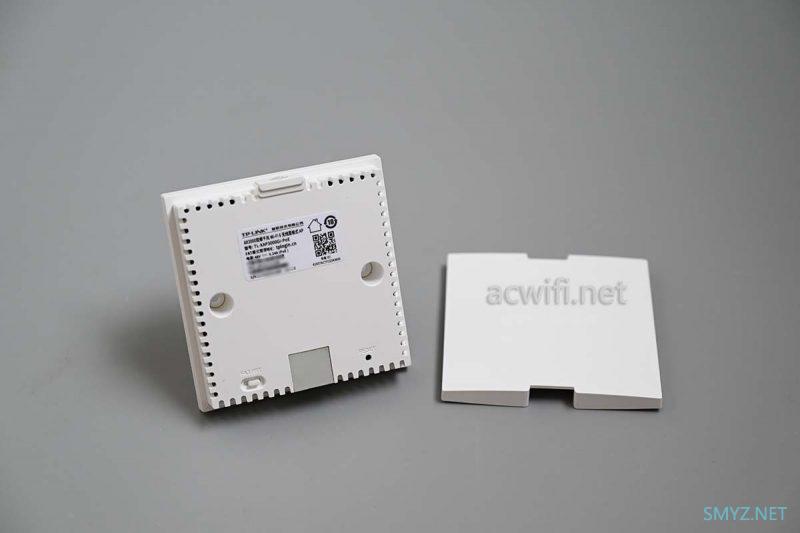

有 FAT/FIT切换键，一个输出用的千兆网口，一个RESET键位。

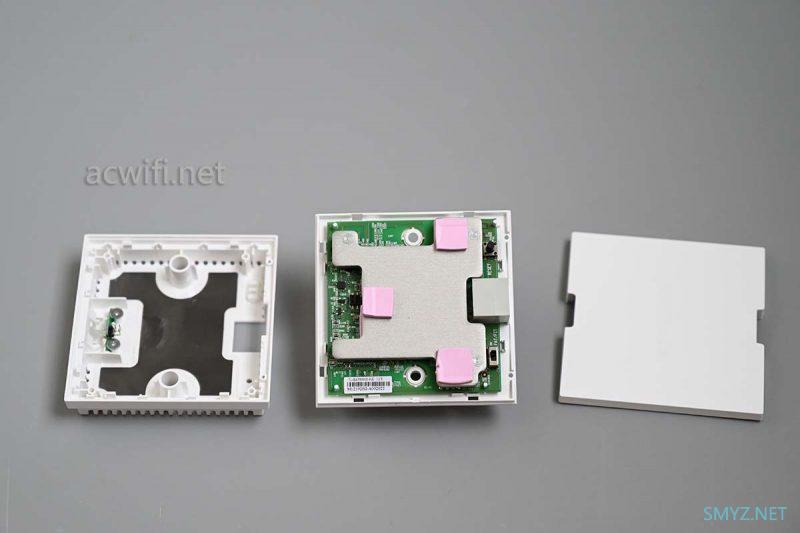

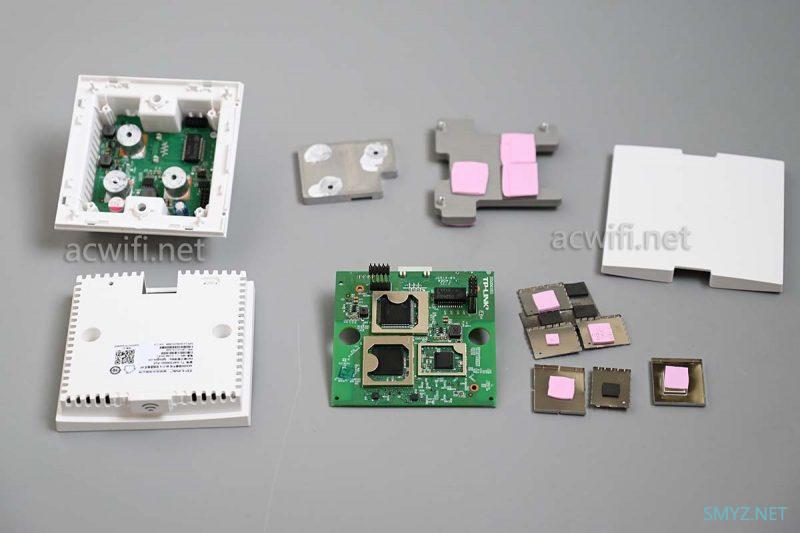

拆开：

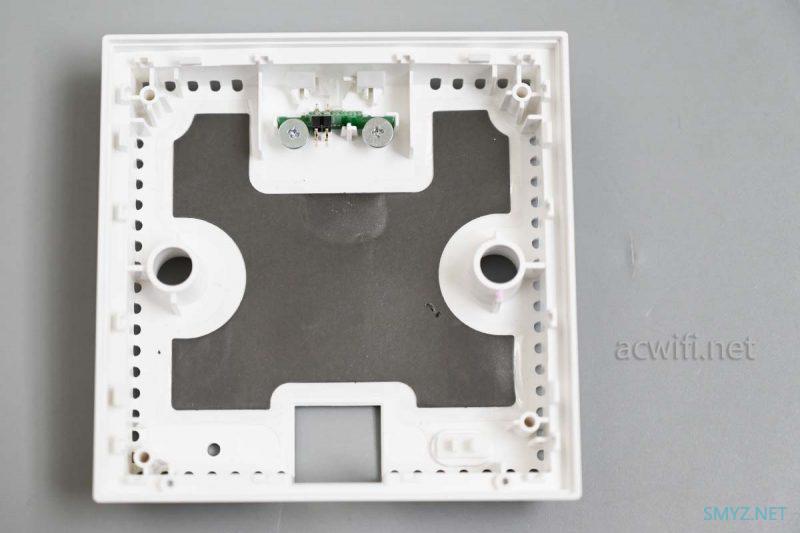

下图是贴着上商品标签的那一个面板的底面，两颗螺丝固定的是LED小板。灰色的是吸波材料。
厚厚的实心铝散热块，厚度约有5mm。相对面板这个体积来说，这散热器算是好大一坨：

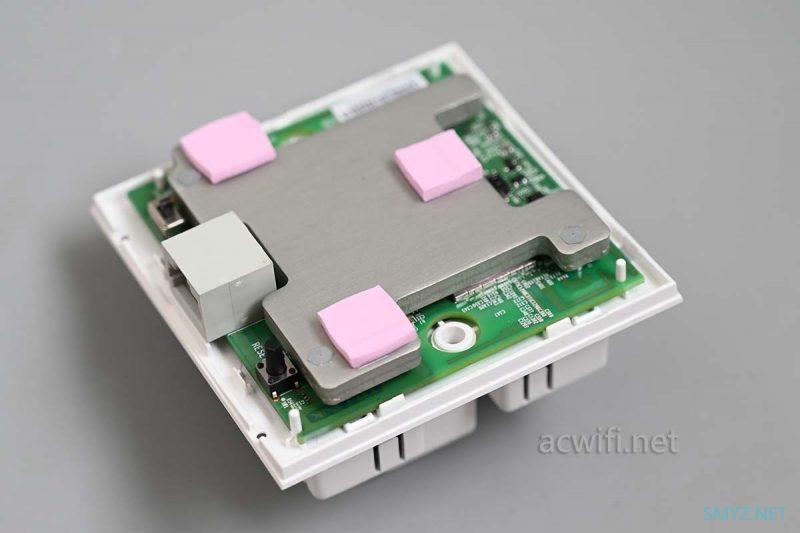

三片粉色的导热硅脂垫片，帮助一大坨散热器把里的热量传导到面板外壳上。
把主板撬出来，用撬这个字。是因为底下还有导热垫片粘着：

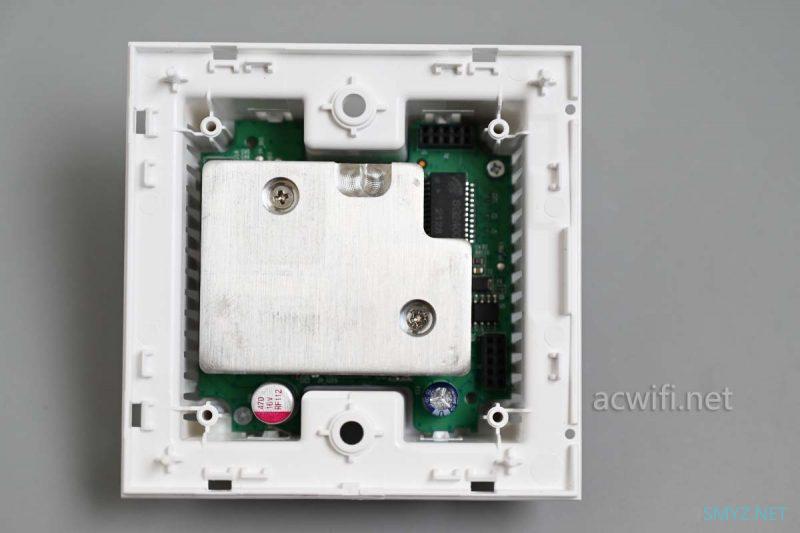

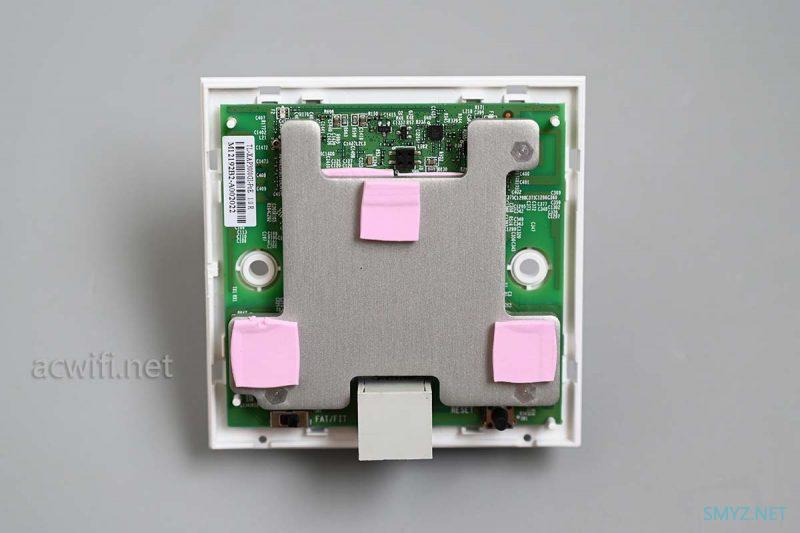

主板底部还有一坨散热器，也是约5mm厚的实心铝块：
散热器上有2个螺线，取下来之后，看见的是PoE供电板。

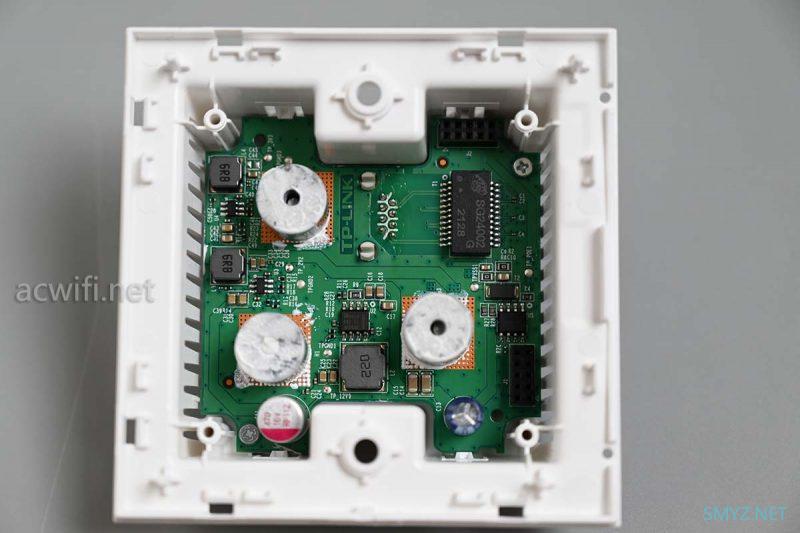

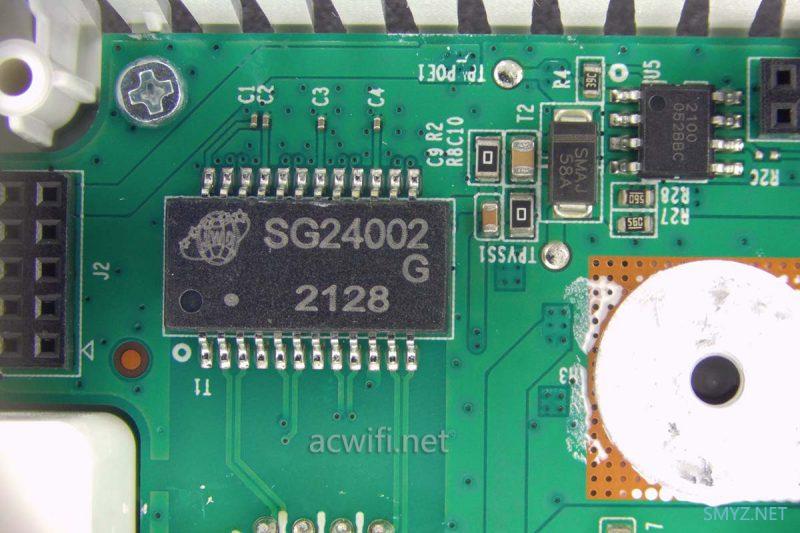

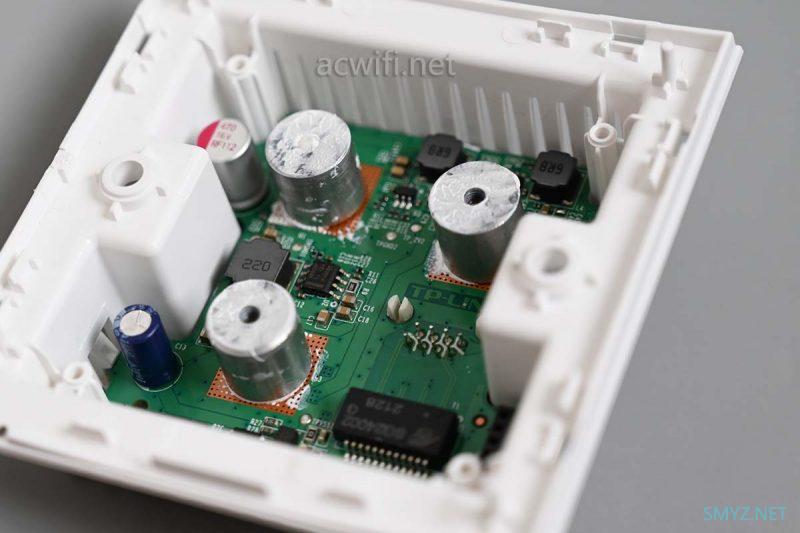

供电板上有3个圆柱铝锭：

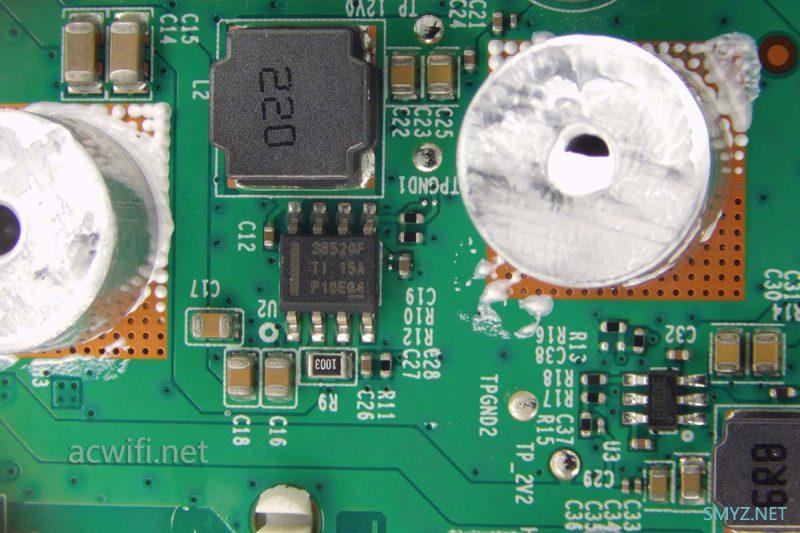

网络变压器附近的电路:

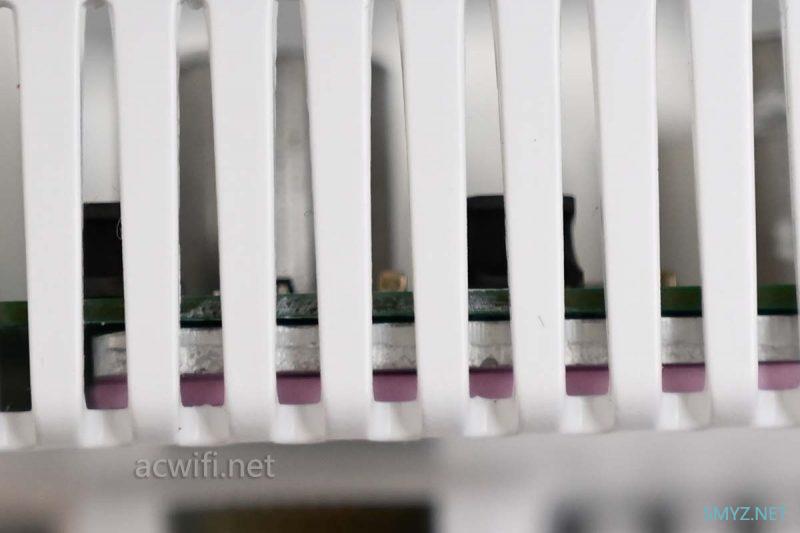

从侧面可以看出这块供电板的底下还有一块散热片，但是比较难取出这块板子，放弃了。
散热用料很多，怪不得这AP那么沉。
现在开始看主板。先从主板正面开始吧（看见网口，自定义为主板正面。）

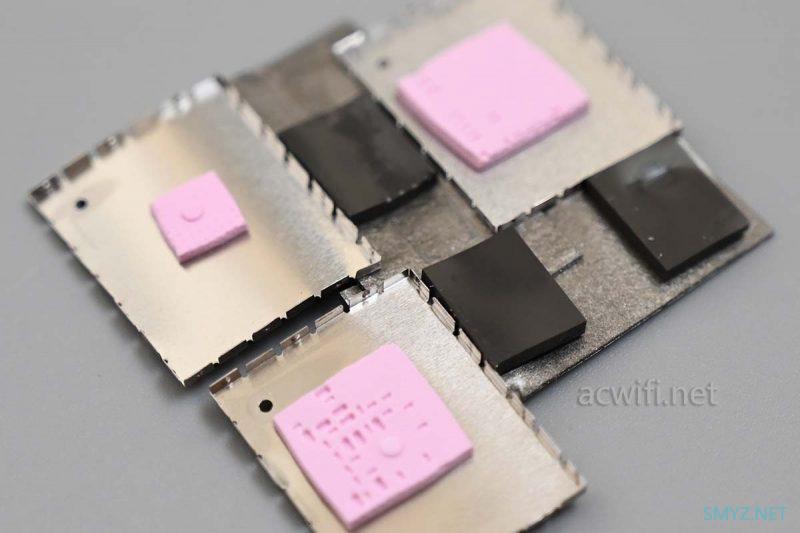

把主板正面上的散热器拆下来，散热器与屏蔽罩之间也有三片导热硅脂垫片，屏蔽罩表面还覆盖了高频吸波材料：
点此领取京东双11大红包，最高6666元
把屏蔽罩与高频吸波材料一起拆下来，不打算分开了，我怕撕破了高频吸波材：

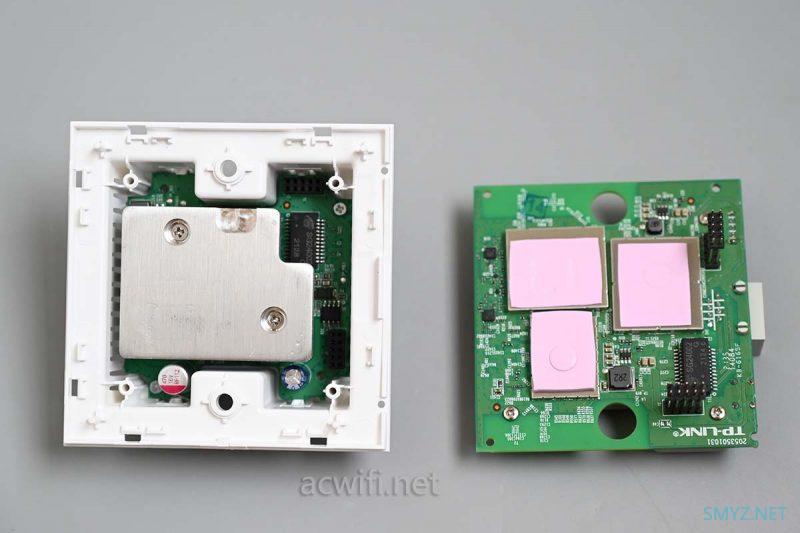

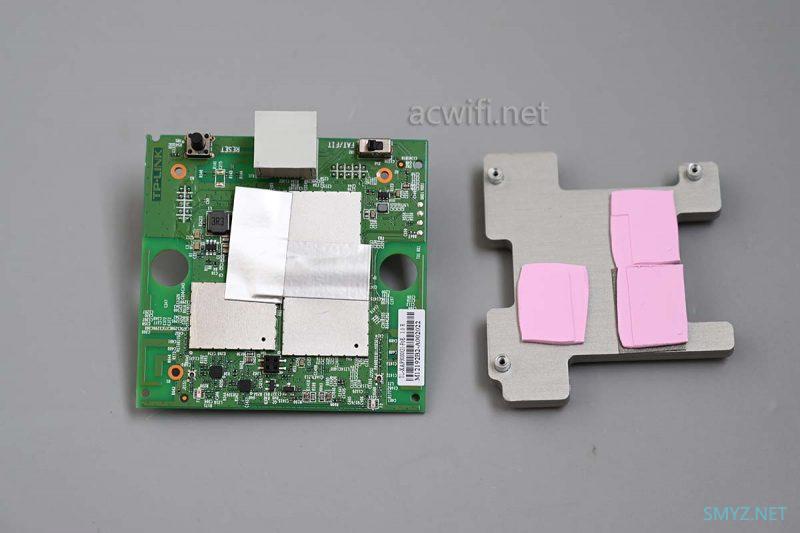

高频吸波材与主板电路的空隙塞了三片深灰色的导热硅脂垫片：

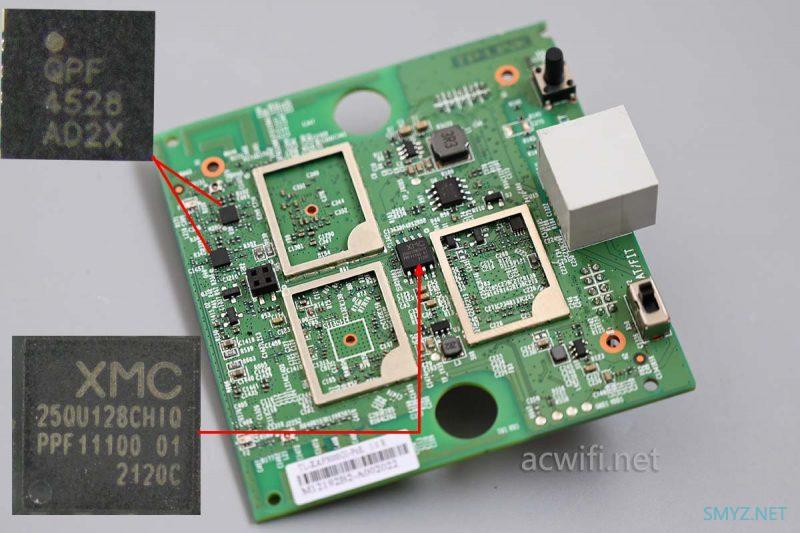

这一面的主板上有5G FEM和闪存芯片：
闪存型号是XMC25QU128，容量16MB。
5G FEM型号是QPF4528，
QPF4528的参数如下：
• 5150 – 5925 MHz
• POUT = +12.5dBm MCS11 HE80 -47dB Dynamic EVM
• POUT = +15dBm MCS11 HE80 -43dB Dynamic EVM
• POUT = +18dBm MCS9 VHT80 -35dB Dynamic EVM
• POUT = +19dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +21dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +3.3 V Operation
• 0.5W Power Consumption at POUT +17dBm
• 30 dB Tx Gain
• 2 dB Noise Figure
• 15 dB Rx Gain & 7 dB Bypass Loss
• 35 dB 2.4 GHz Rejection on Rx Path
• Integrated RF Coupler as well as DC Power Detector
功率不高。
下图红框里的是双工器，把2.4G和5G合路：

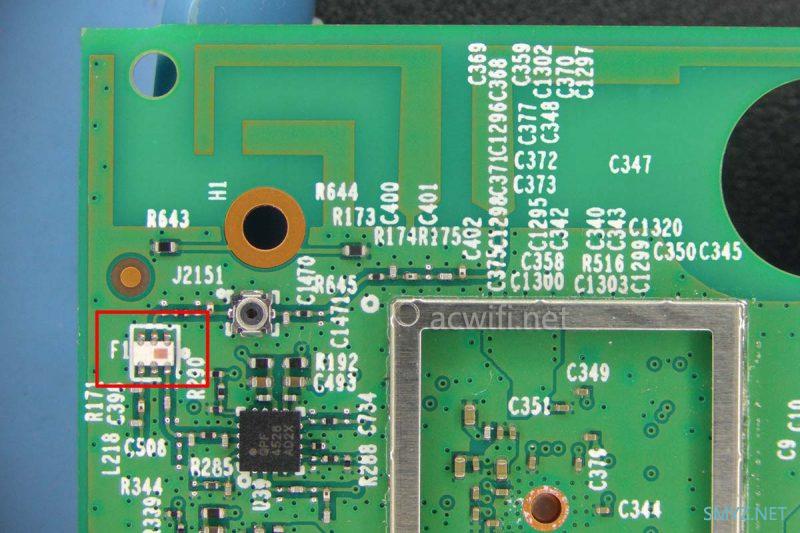

板载天线如下图：

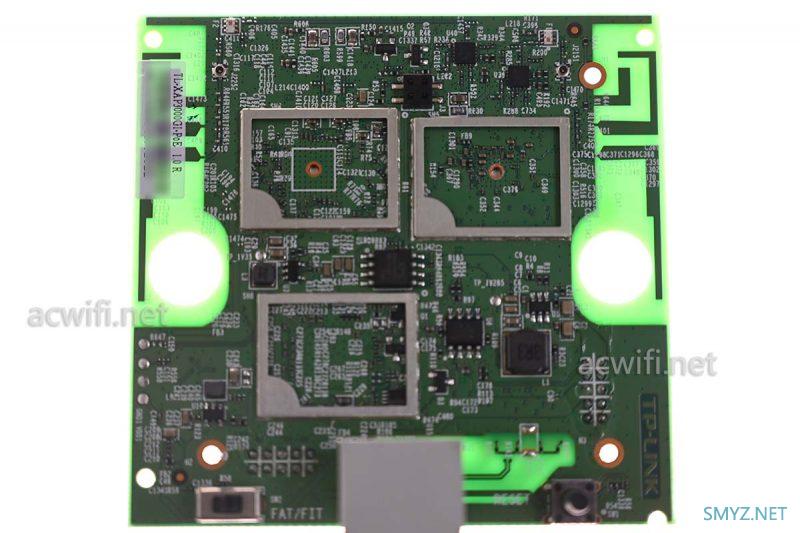

翻过来看主板背面：

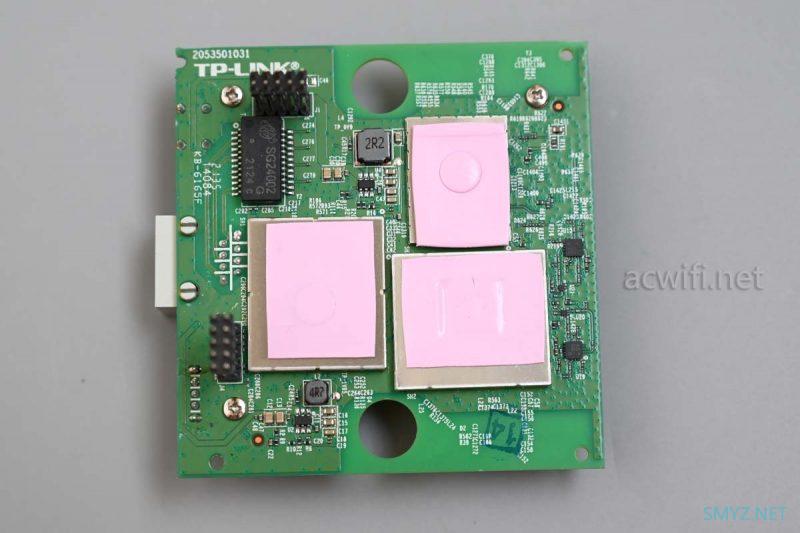

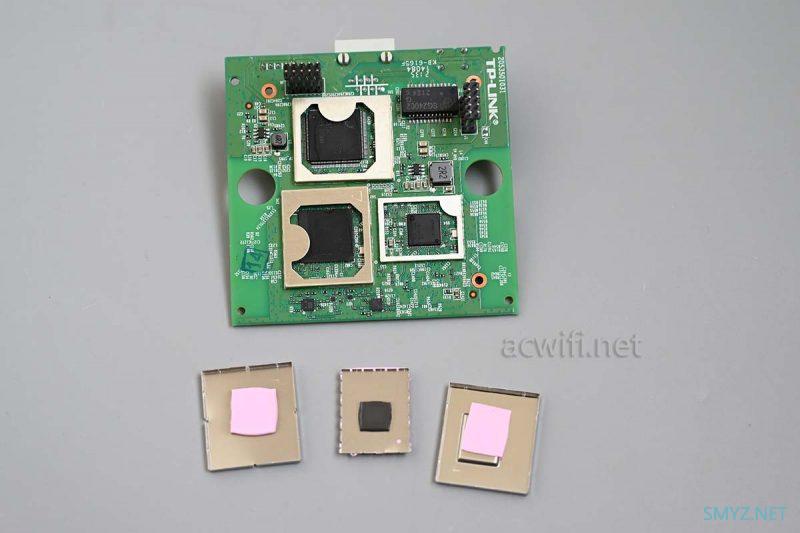

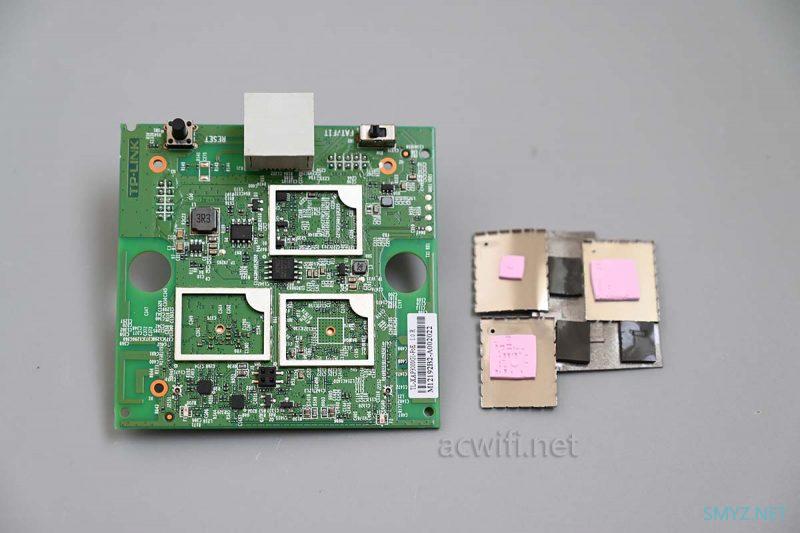

主板背面上有3片屏蔽罩，均有粉嫩的导热硅脂垫片：
拆下屏蔽罩：

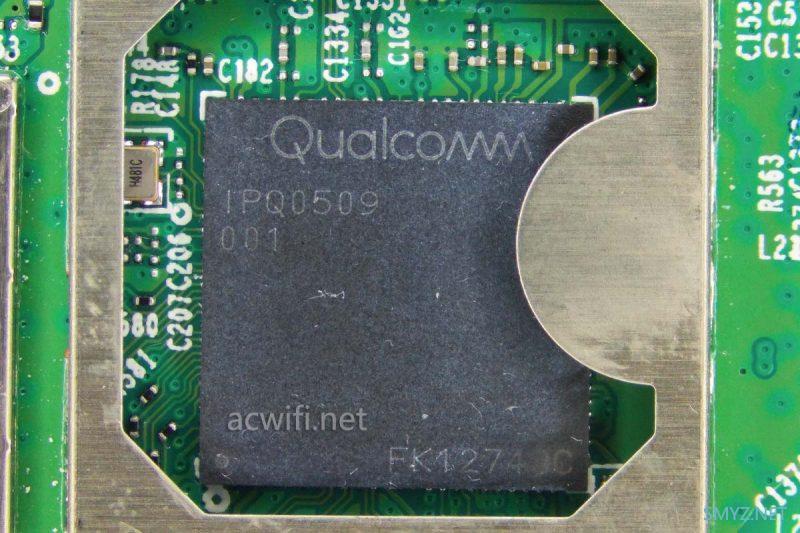

CPU型号是IPQ0509，跟IPQ0518是一样的核心，双核1GHz，集成2x2mimo的2.4G Wi-Fi 6，最高速率574Mbps。集成了256MB内存。

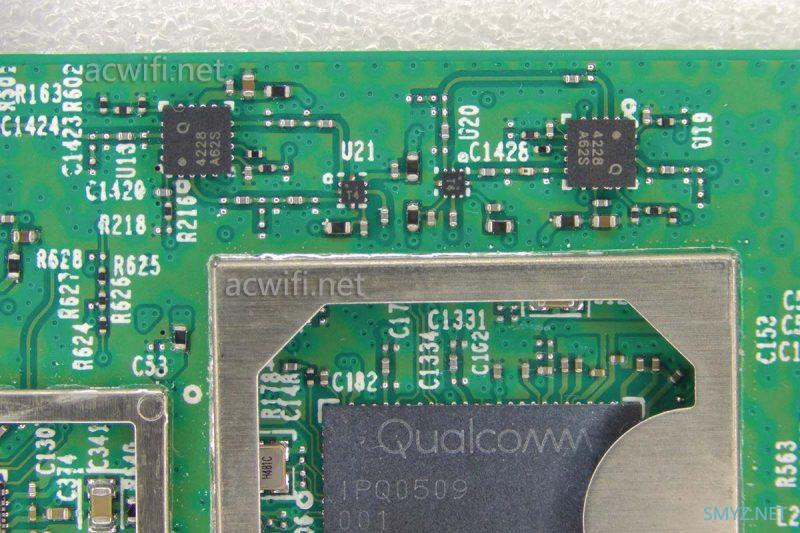

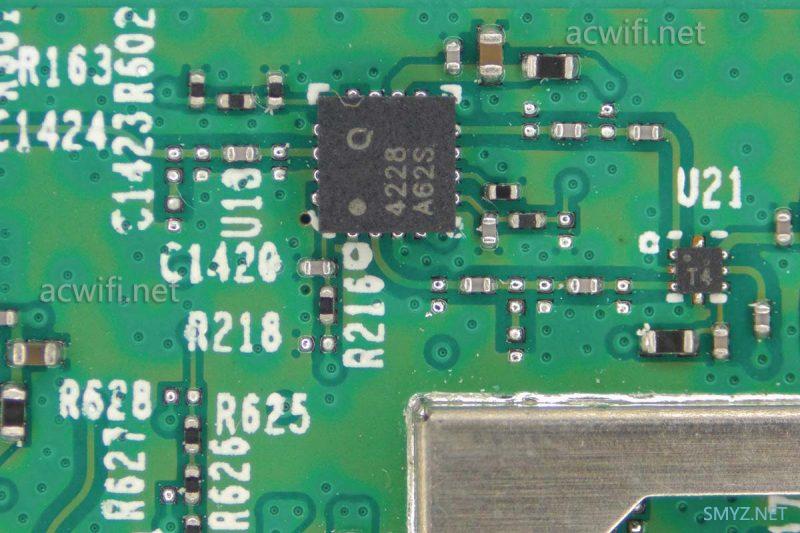

有两颗独立的2.4G FEM芯片，型号是QPF4228
QPF4228的参数如下：
• 2412-2484 MHz
• POUT = +14dBm MCS11 HE40 -43dB Dynamic EVM
• POUT = +17dBm MCS9 VHT40 -35dB Dynamic EVM
• POUT = +18dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +21dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +3.3V Operation
• 0.5W Power Consumption at POUT = +17.5dBm
• 33dB Tx Gain
• 2.2dB Noise Figure
• 15dB Rx Gain & 7dB Bypass Loss
• 15dB 5GHz Rejection on Rx Path
这款FEM芯片的功率不高。

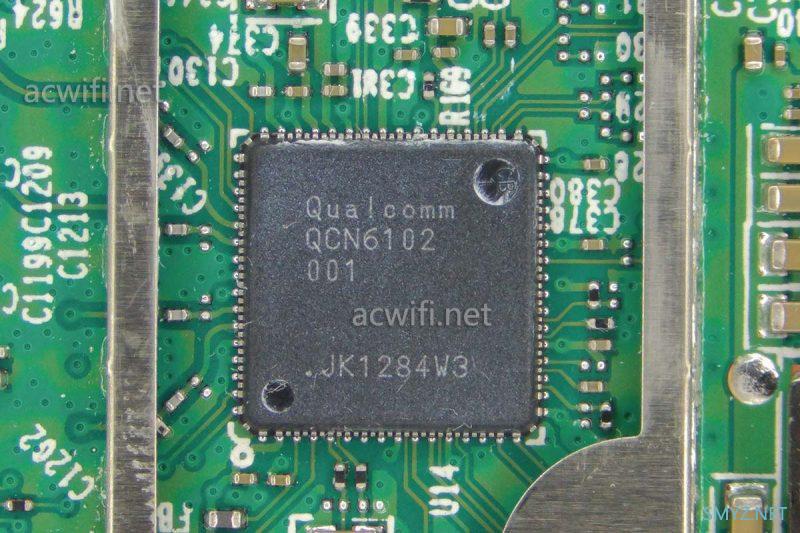

5G芯片型号是QCN6102，支持160MHz，在2x2mimo和160MHz频宽下最高速率2402Mbps.
5G FEM芯片：QPF4528在主板另一面。前面说过了！

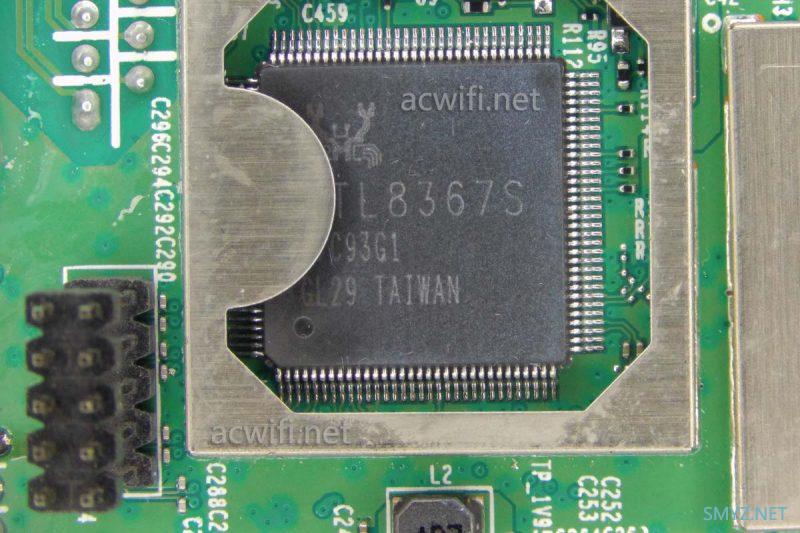

交换芯片型号是RTL8367S：

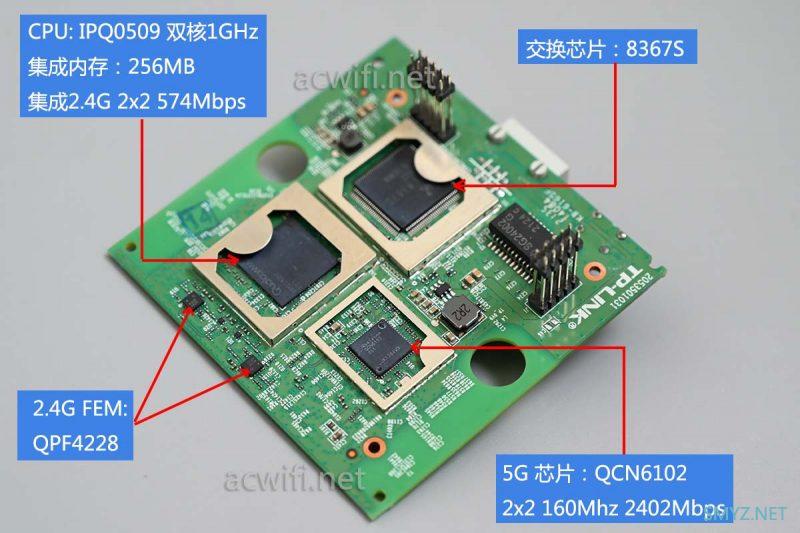

这面的芯片汇总图如下：
至此，XAP3000GI这款86无线面板拆机完成了，零件挺多的，导热硅脂垫片多、散热片也多，还有一片没有拆出来，一共三片实心的铝块，还有3个圆柱体，屏蔽罩也多。。
最后在D点测速看看，电信500兆，只测5G 44信道。

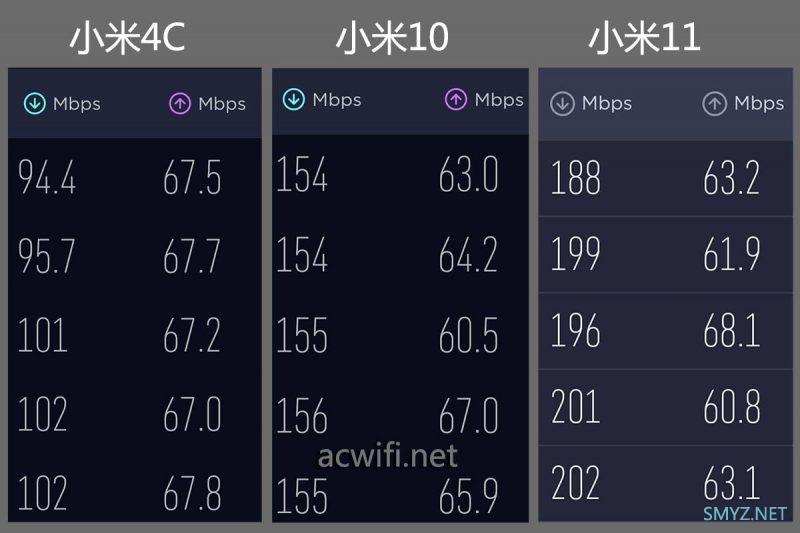

2.4G和5G FEM芯片跟XAP5400GI一样，不过QCN6102总是比QCN6024弱些的。所以D点的测速也不意外。
86式AP面板的无线不需要很强的信号，一个房间装一个AP就很舒服了。比XAP5400GI便宜一大截。
发热量是比较大的，但是用了这么多导热材料，芯片发出的热量高效地传递到面板表面。
