水星X54G预售时下的单，实付326.92元，拆开看一看与XDR5430V2有什么区别。

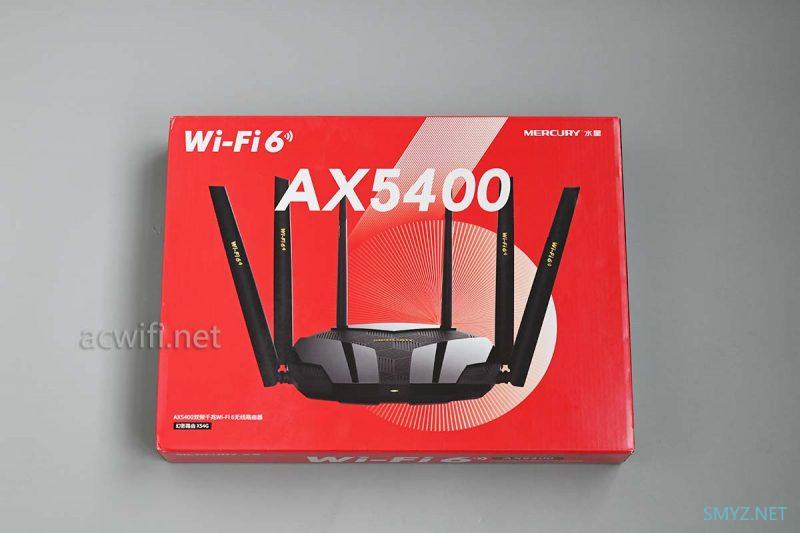

水星X54G的外包装：
“AX5400双频千兆Wi-Fi 6无线路由器，幻影路由X54G”
配件里没有网线：

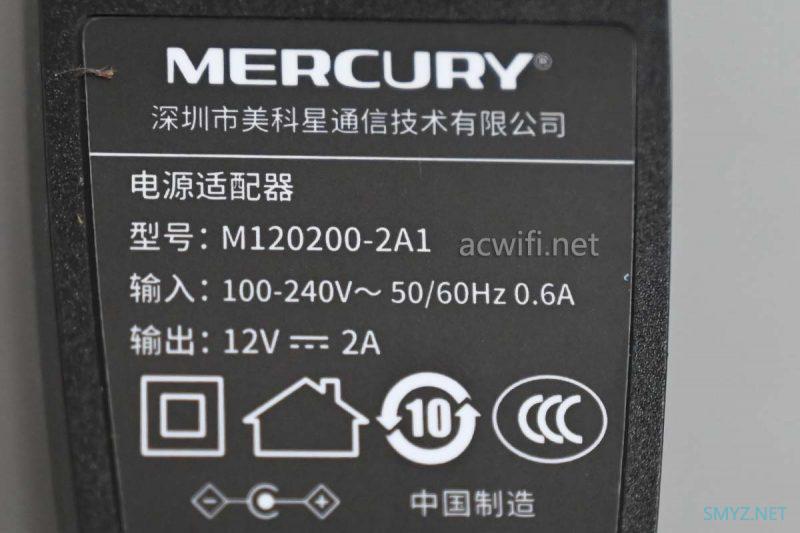

电源输出规格12V/2A，实测待机功率是8.3W，看这功率便心中有数这套芯片方案。

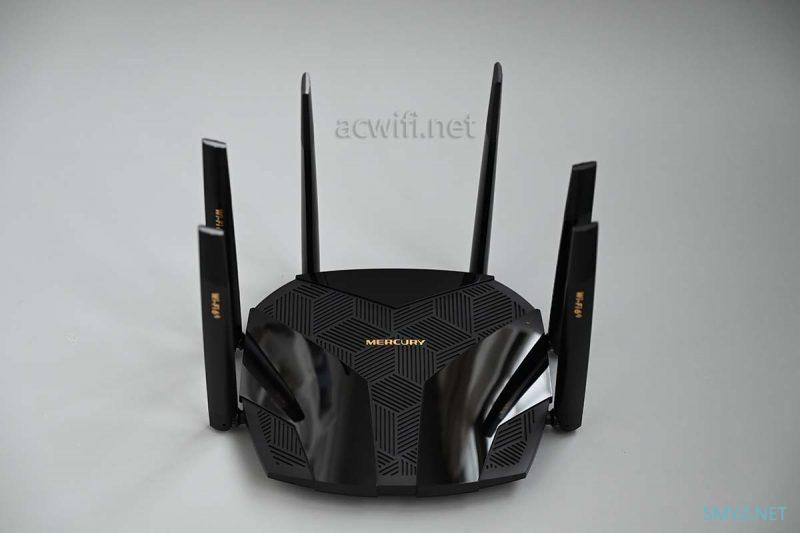

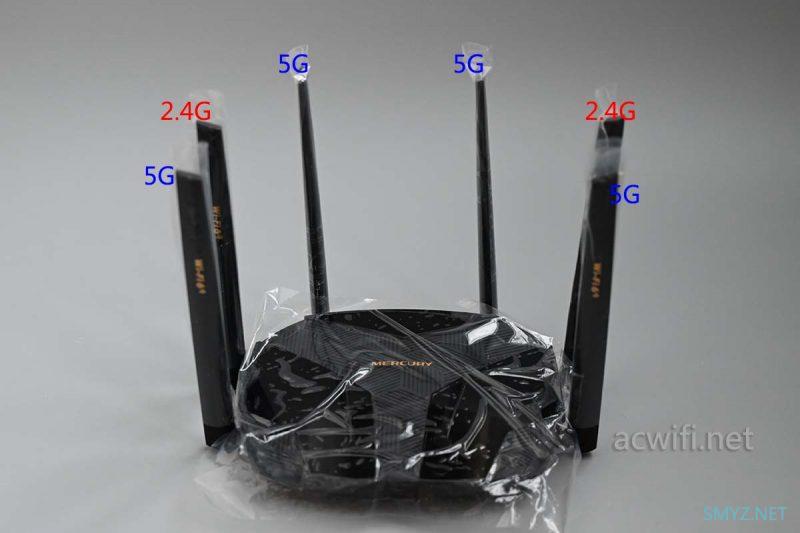

天线布局：

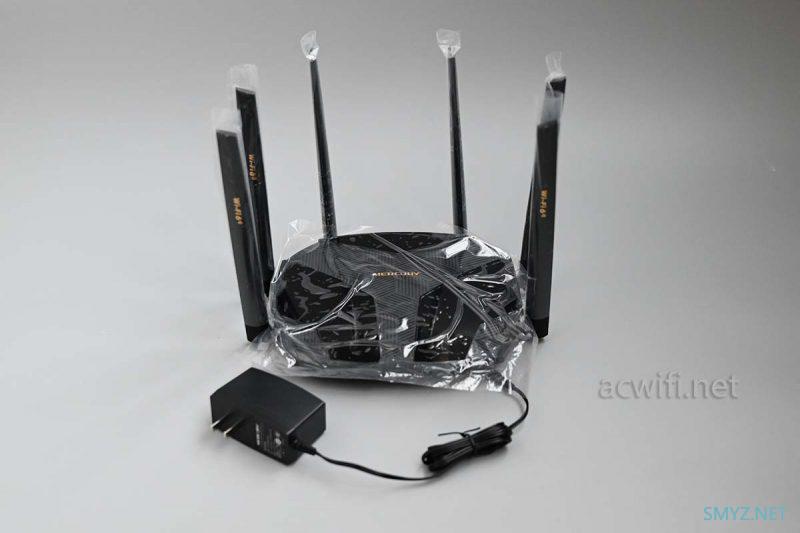

把机身的塑料膜都撕开后的样子：
机身不算大，老模具了。

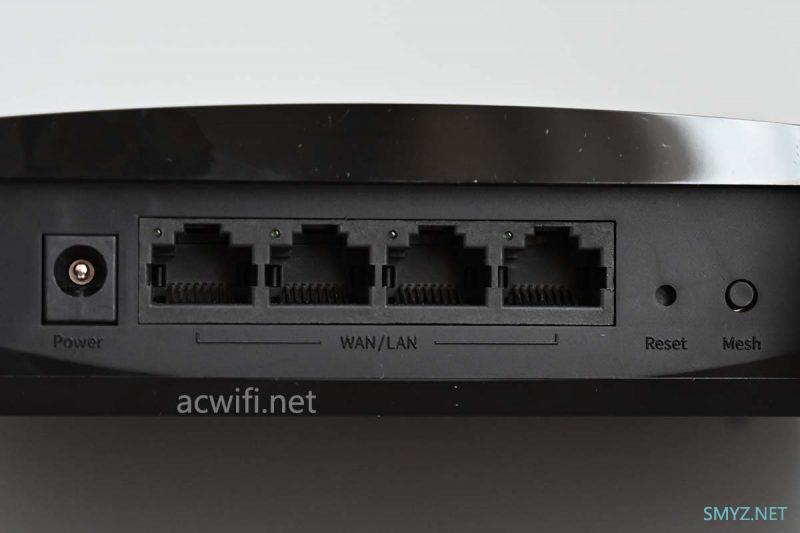

背面接口：

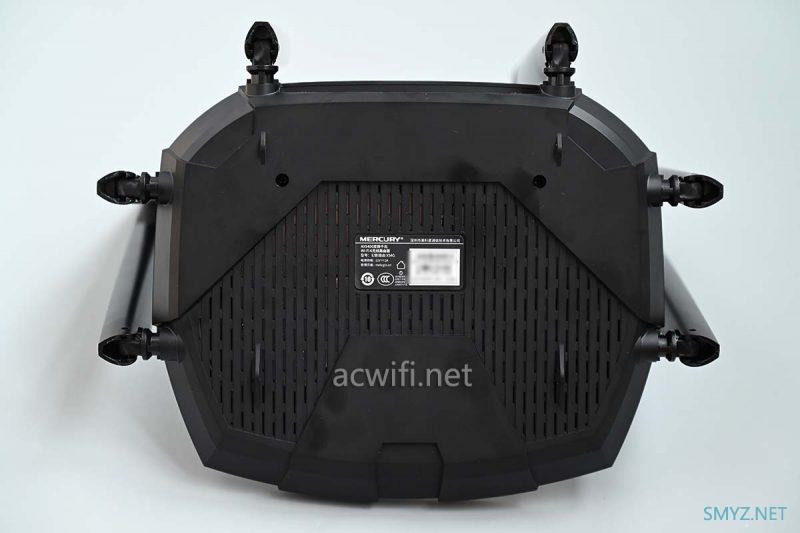

机身底部：

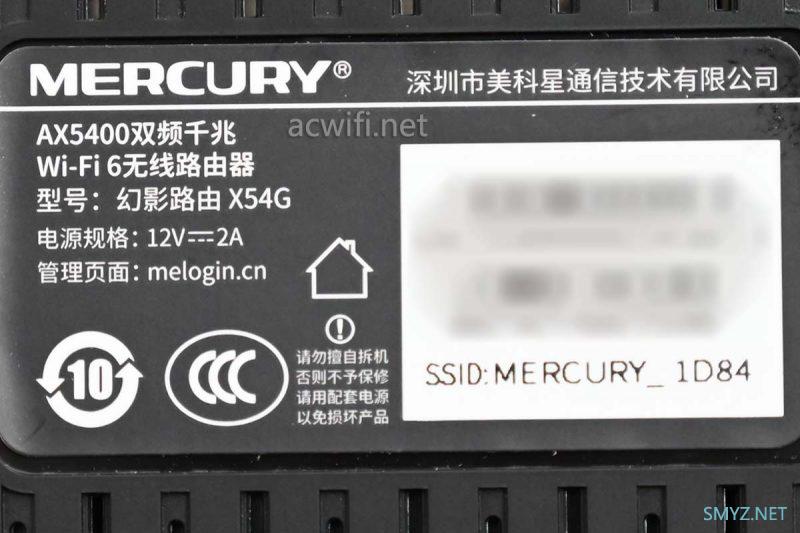

标签：

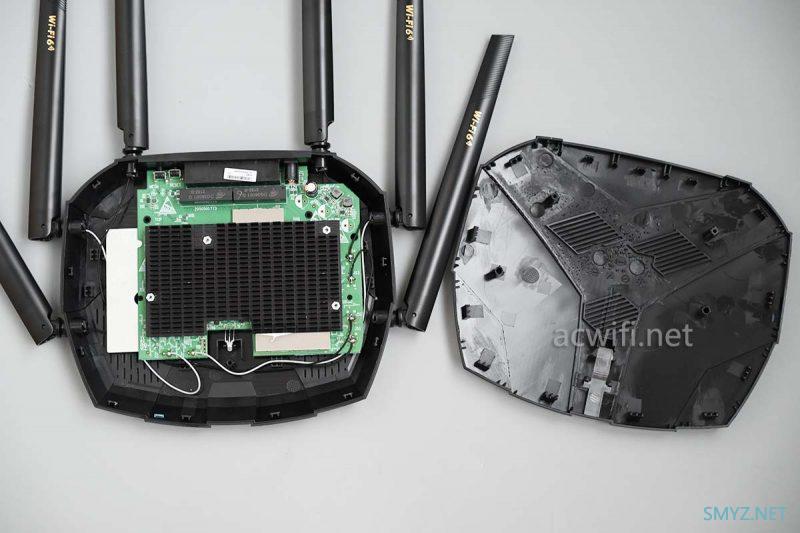

拆开外壳：

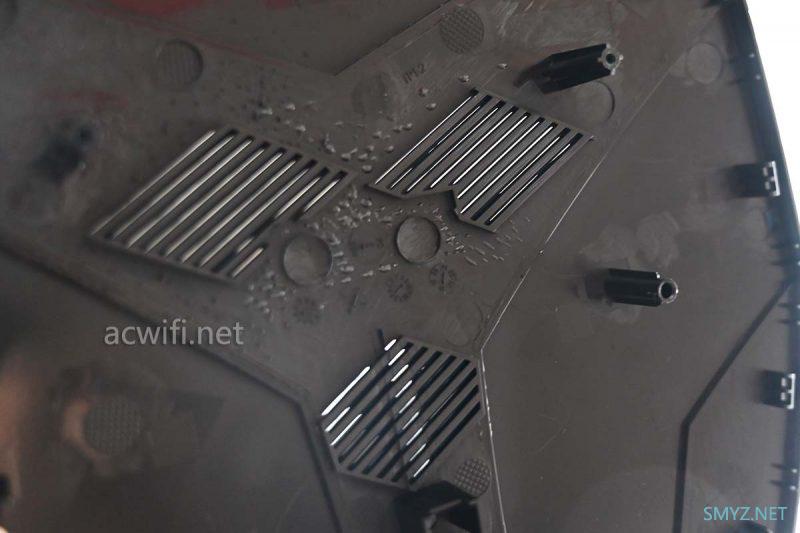

外壳上盖有3个透气位置：

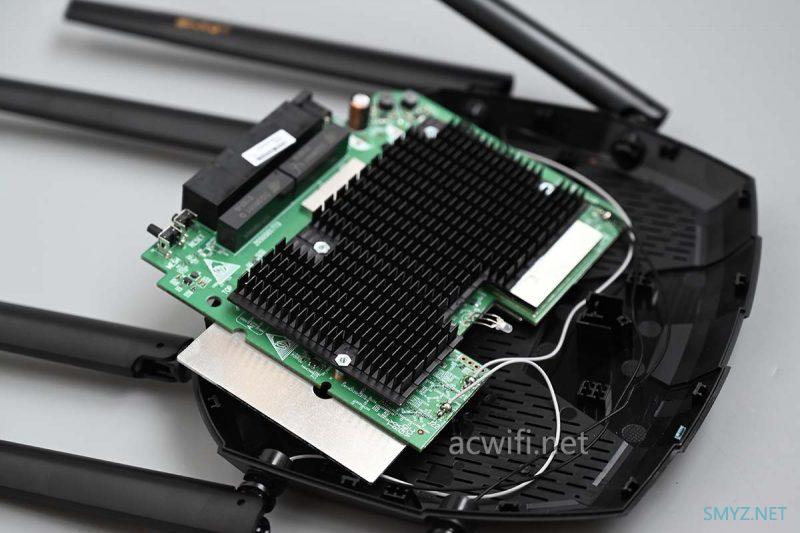

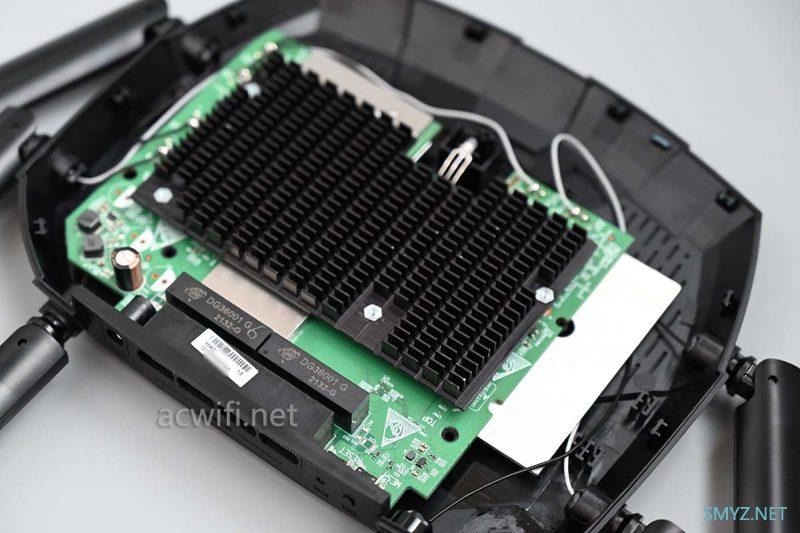

主板上有一片大的散热器：
主板与底壳没有用螺线固定。

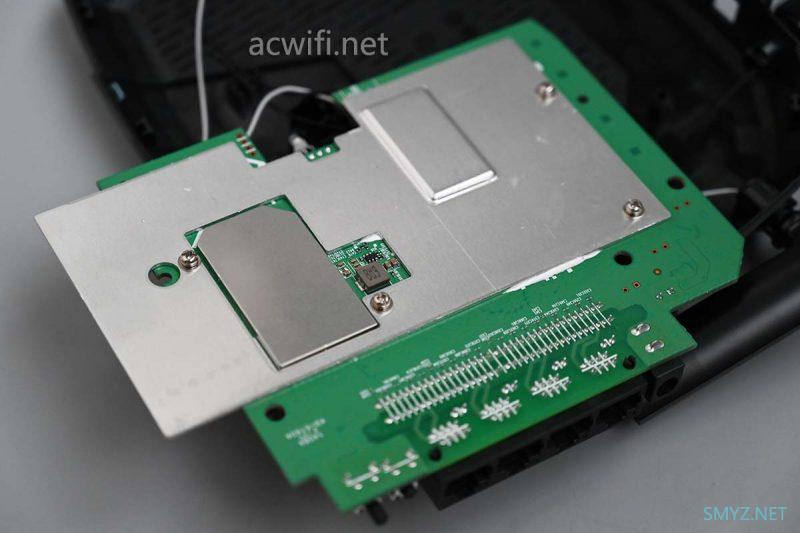

主板底部有一片散热片：

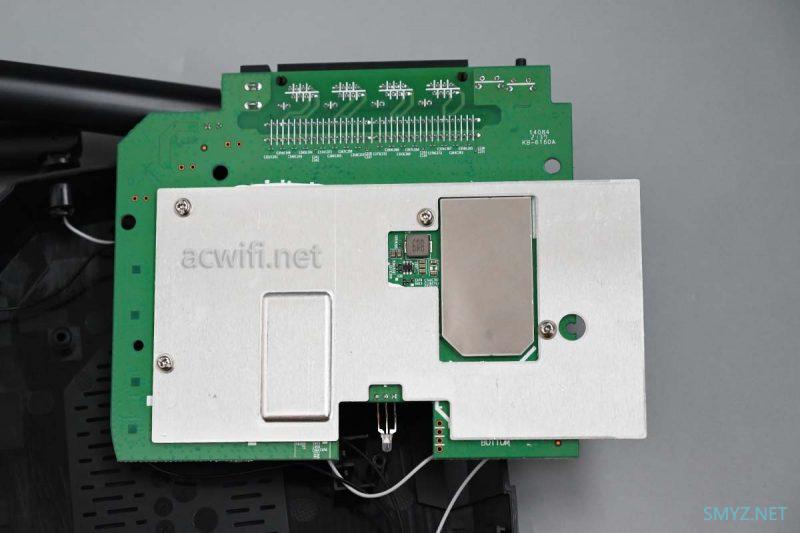

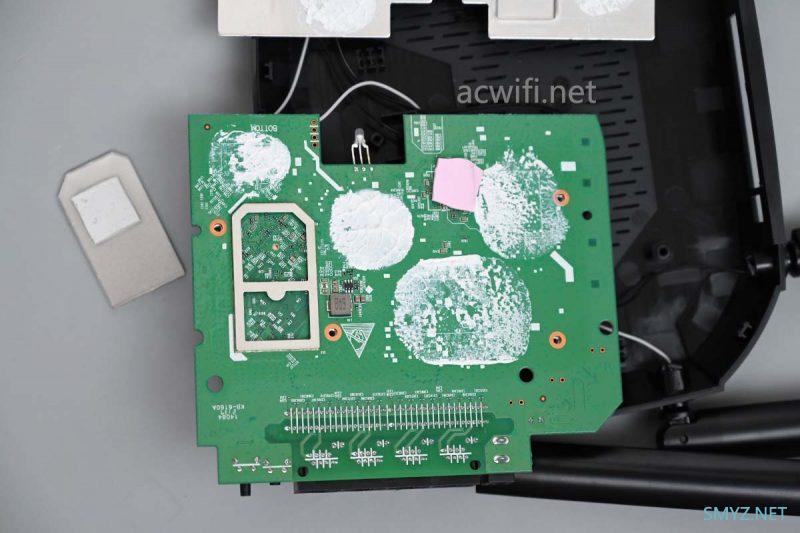

把主板翻转：

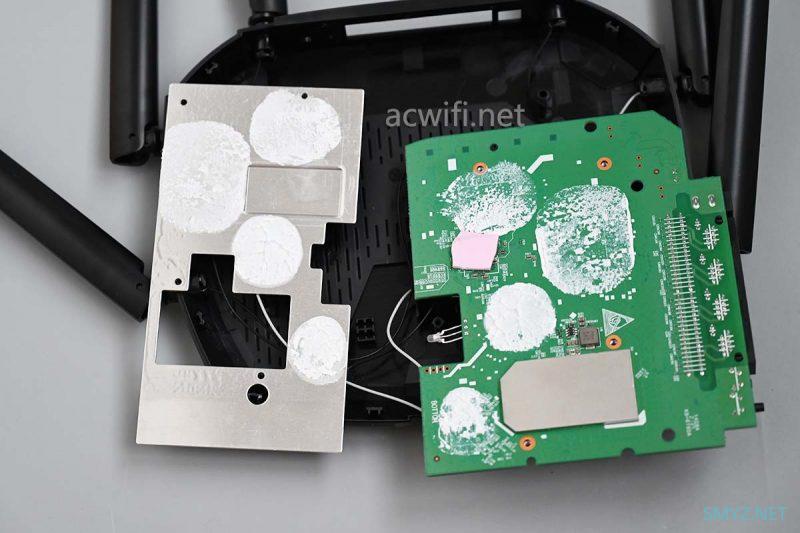

拧下螺丝，拿下散热片：
只要看见有罩子就打开，不管里面有没有东西：

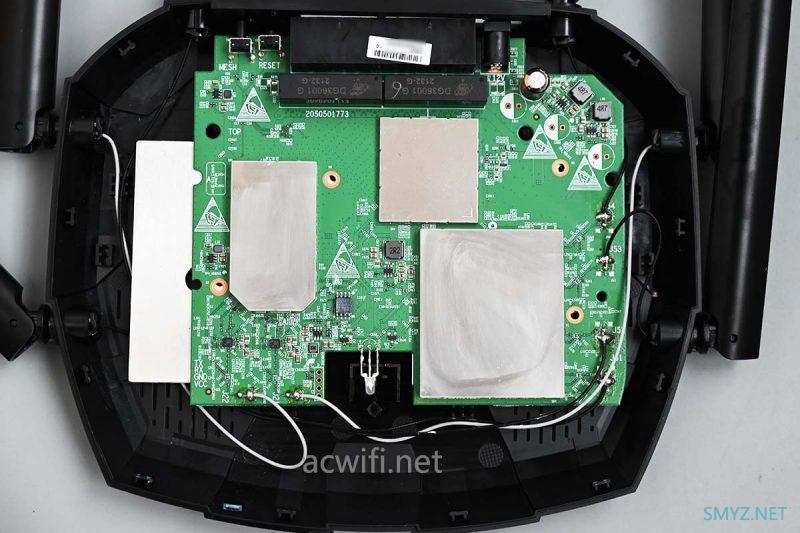

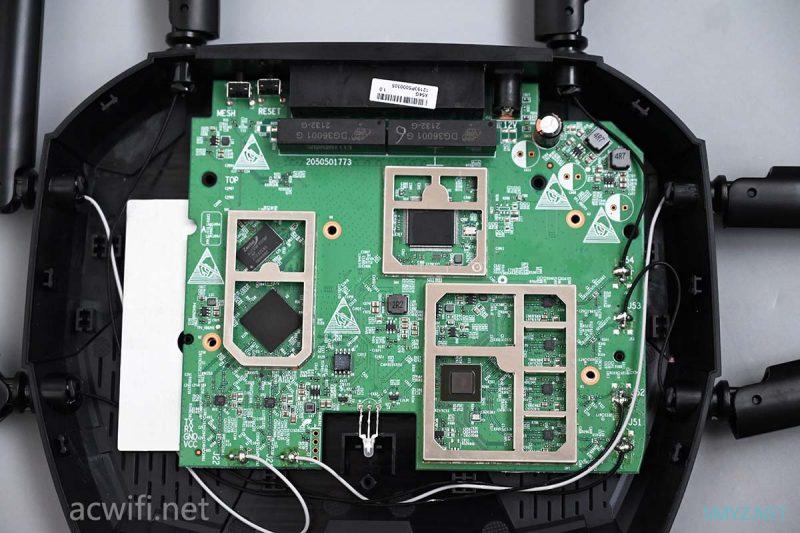

把屏蔽罩和铝板装回去，翻过来拆下主板正面上的散热器。

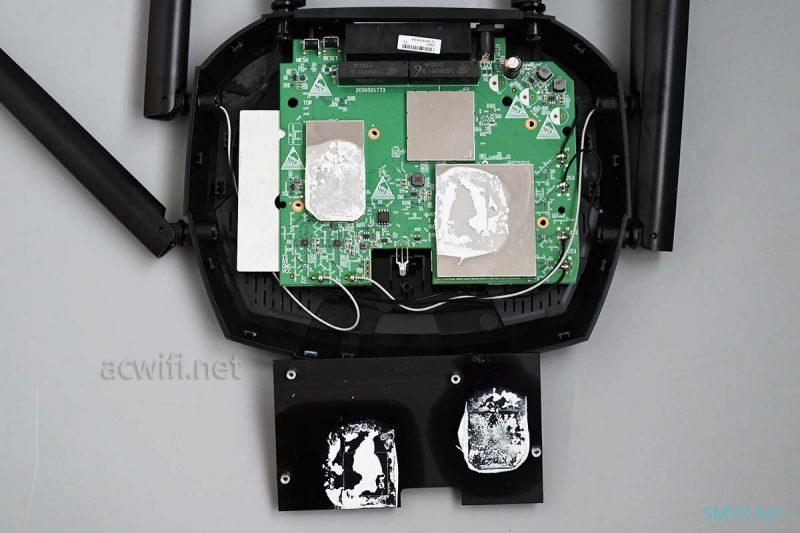

所屏蔽罩上的导热硅脂清理干净：
点此领取京东双11大红包，最高6666元
拆下屏蔽罩，每个罩子里面都有一片导热硅脂垫片。
高通方案：

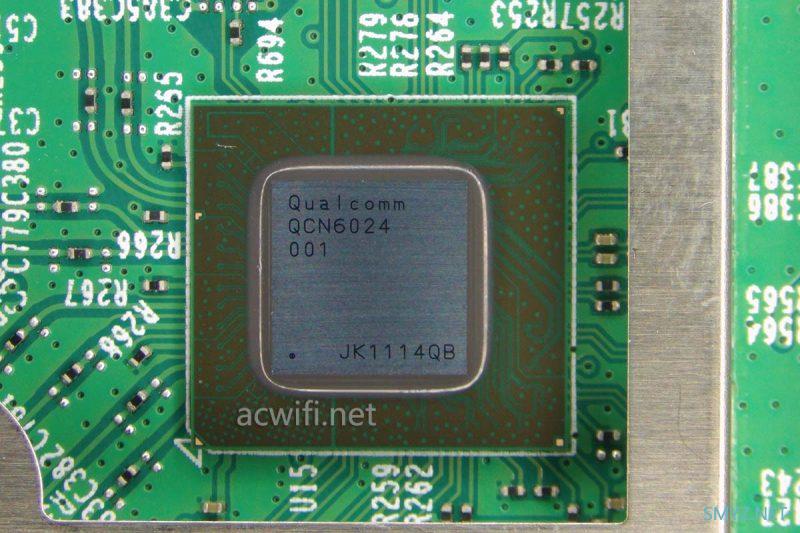

5G无线芯片是QCN6024，支持4x4mimo，在160MHz频宽下的最高速率是4804Mbps。

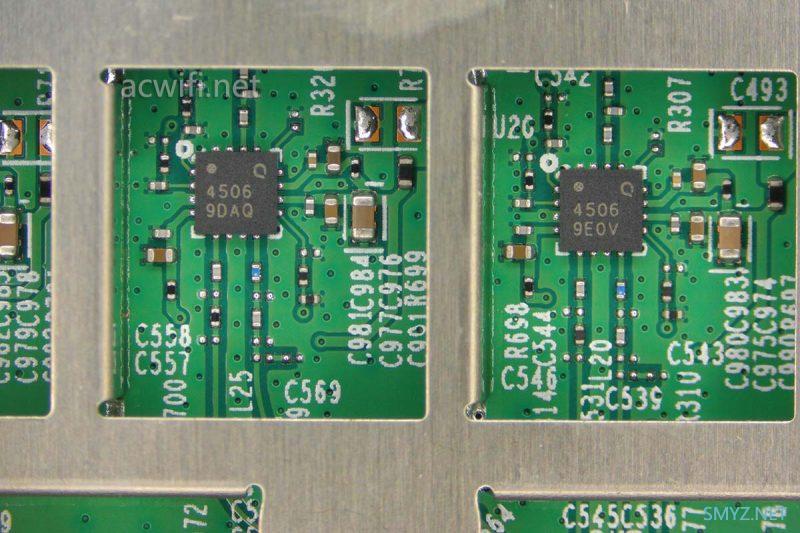

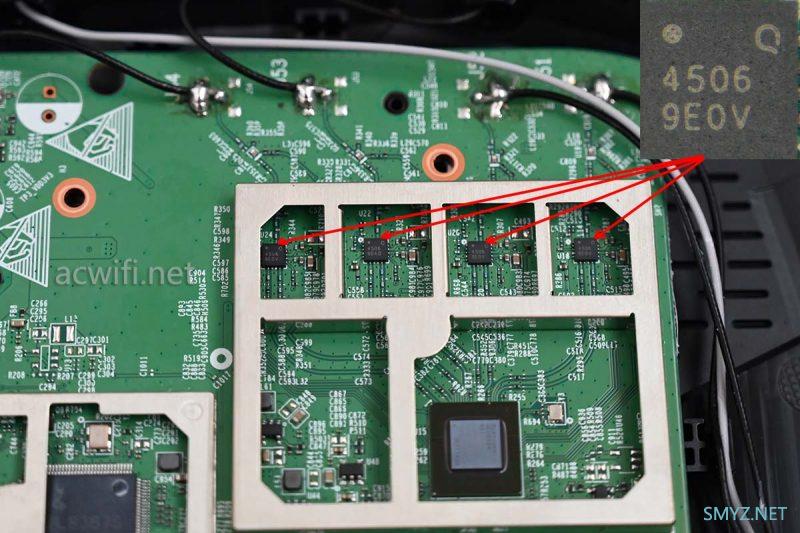

外置了四颗5G FEM芯片，型号是QPF4506：
QPF4506的参数如下：
• 5150 – 5925MHz
• POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
• POUT = +21 dBm MCS9 VHT80 -35 dB Dynamic EVM
• POUT = +23 dBm MCS7 HT40 -30 dB Dynamic EVM
• POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 30 dB Tx Gain
• 1.7 dB Noise Figure
• 13.5 dB Rx Gain & 6.5 dB Bypass Loss
• 28 dB 2.4 GHz Rejection on Rx Path
• Integrated Logarithmic DC Power Detector
XDR5430v2用的5G FEM也是QPF4506。

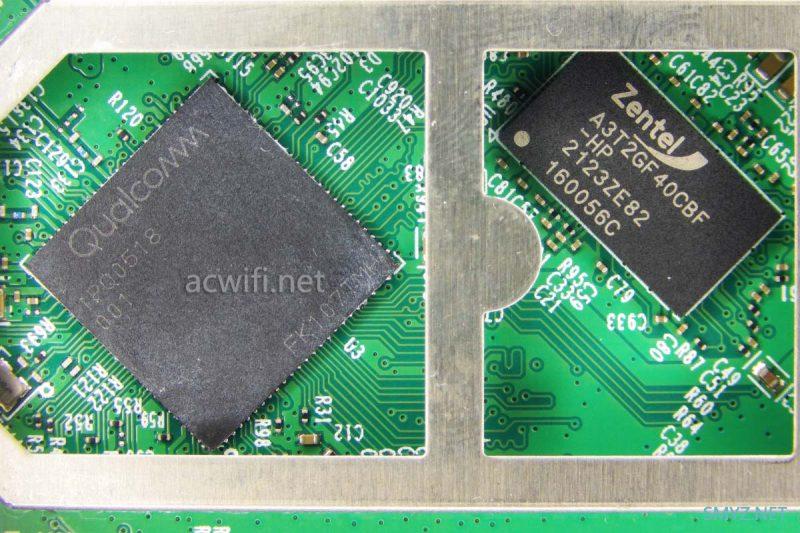

CPU型号是IPQ0518，双核1GHz，集成了2x2mimo的2.4G，最高速率574Mbps，它的旁边是内存芯片，型号是A3T2GF40CBF-HP，容量256MB。

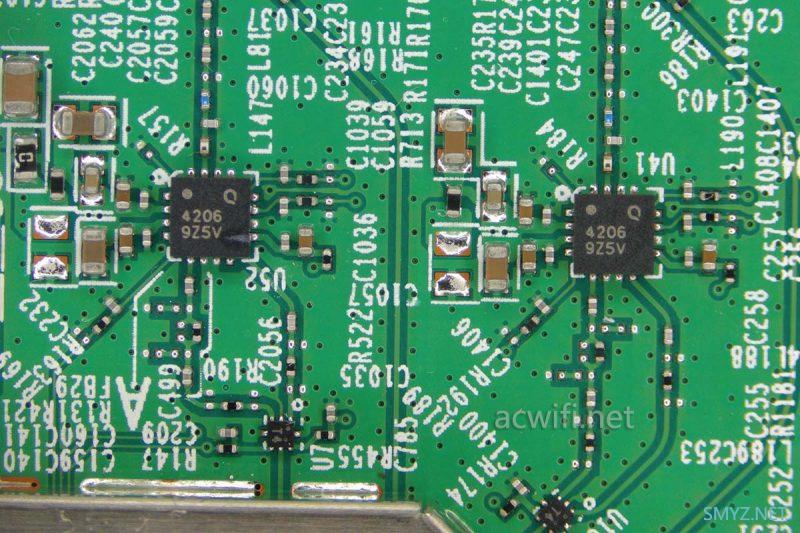

外置了两颗2.4G FEM芯片，型号是QPF4206：
QPF4206的参数如下
• 2412 – 2484 MHz
• POUT = +19dBm MCS11 HE40 -43dB Dynamic EVM
• POUT = +21dBm MCS9 VHT40 -35dB Dynamic EVM
• POUT = +22.5dBm MCS7 HT20 -30dB Dynamic EVM
• POUT = +25dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 2.1 dB Noise Figure
• 15 dB Rx Gain & 6 dB Bypass Loss
• 25 dB 5 GHz Rejection on Rx Path
• Broad Range Integrated DC Power Detector

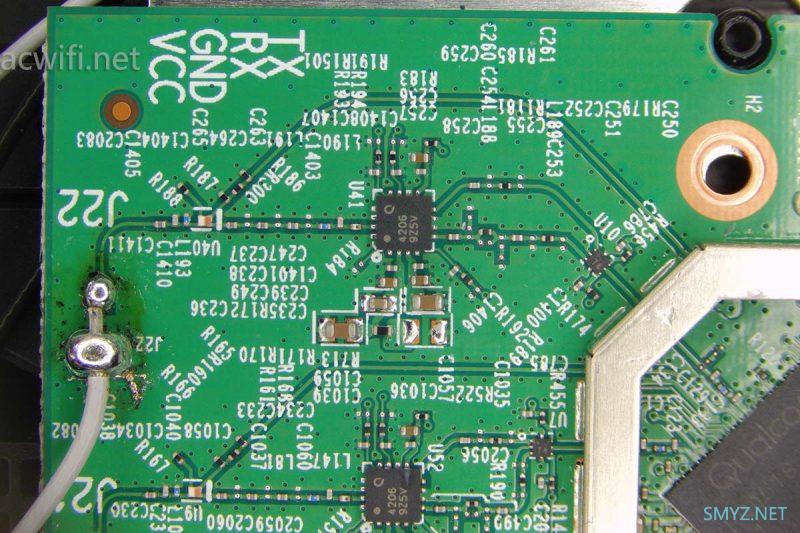

2.4G射频电路放大图：
XDR5430v2的2.4G FEM芯片用的是QPF4216，比水星X54G用的QPF4206高功率。

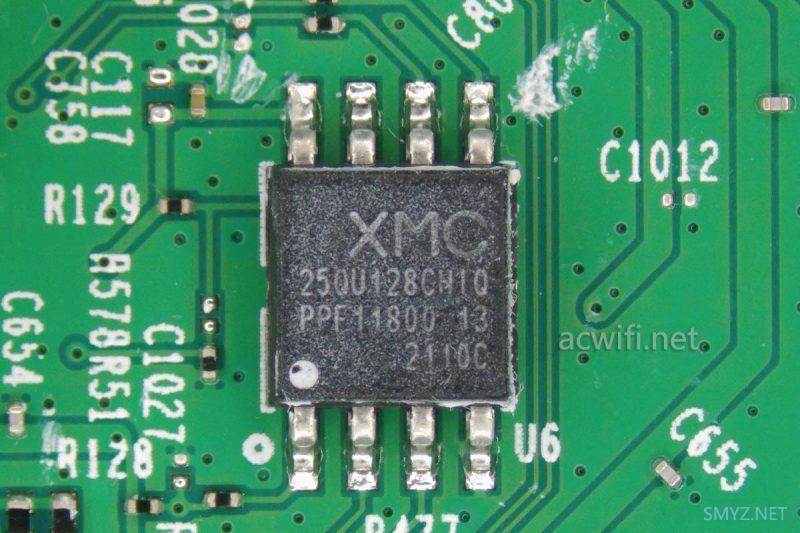

闪存容量16MB：
交换芯片型号是RTL8367S

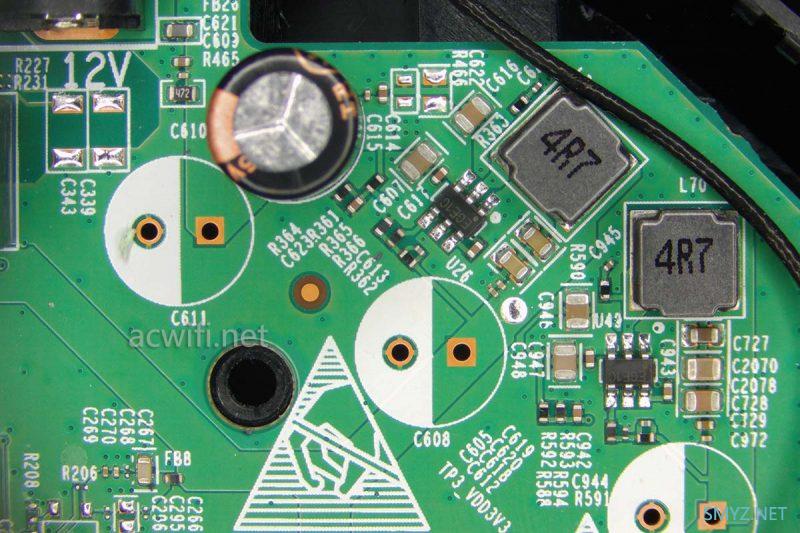

电源输入电路，比XDR5430v2少了2颗电解质电容。

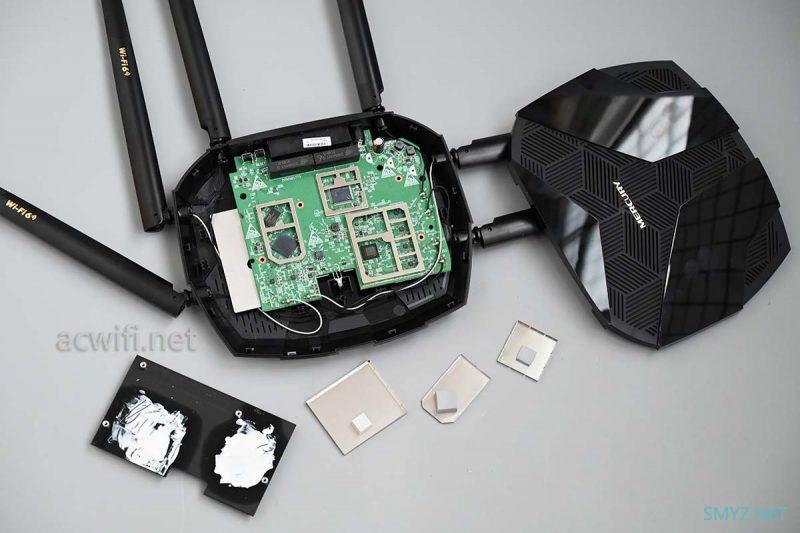

至此，水星X54G拆机完成了：

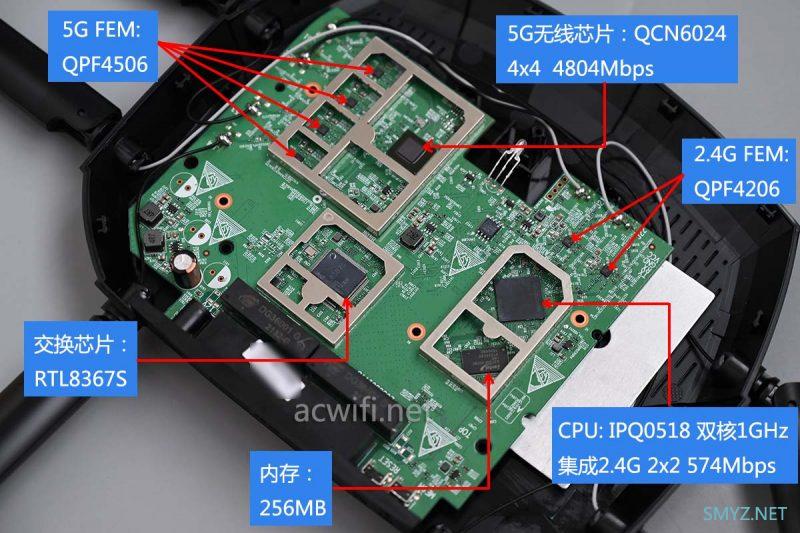

水星X54G的所有芯片型号汇总图如下：

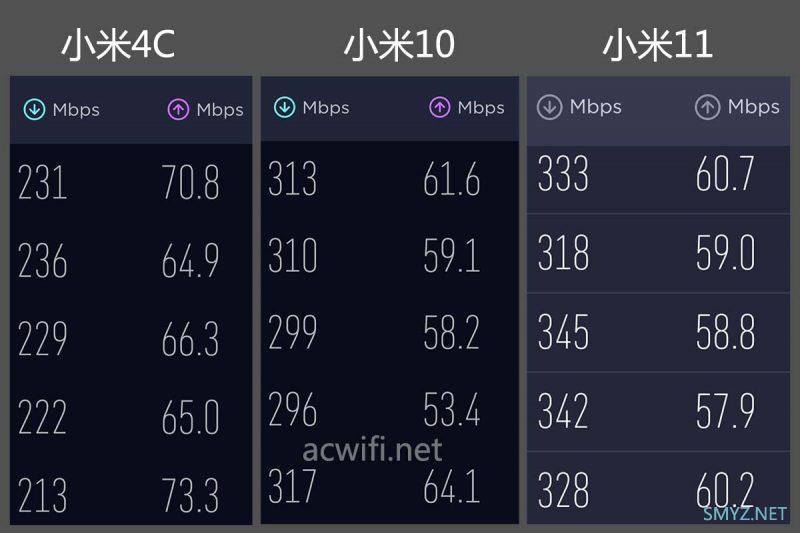

最后在楼下D点位置进行测速。电信500兆，只测5G，44信道，160MHz。结果如下：
5G不错。
总结一下吧。阴雨天真不适合拆机，影响画质。
水星X54G的2.4G FEM比XDR5430v2的低，那么2.4G的表与肯定不如XDR5430v2了。供电少了些电容。其它一样了。试着跟XDR3010进行MESH组网，组不了！
发热量跟XDR5430v2一样，属于较热的机型，不过水星X54G的顶盖有小面积的散热孔。如果怕热，可以在路由器底部垫一块10CM的散热器。
散热器淘宝链接
从硬件芯片和D点位置的测速来看，水量X54G与XDR5430v2的5G无线信号质量是一致的，哪款便宜要哪款吧，只要一台的话。
如果买来跟TP组网的，那么它就不适合了。
如果没啥所谓，哪款便宜要哪款吧！发文之前看了京东价格是369元，且无货状态，价格也没比XDR5430V2有明显优势呀！！
水星X32G京东购买链接
