Dlink Covr-3902套装拆机，主机有点牛

友讯（D-Link）dlink Covr-3902 2600M分布式路由套装，包含一台主机COVR-2600R和一台分机COVR-1300E，R代表路由器，E代表扩展器，两台设备的总速率就是2600+1300=3900Mbps，包含2台设备，所以这套MESH产品的型号就是COVR-3902了。以上所说都是我猜的。

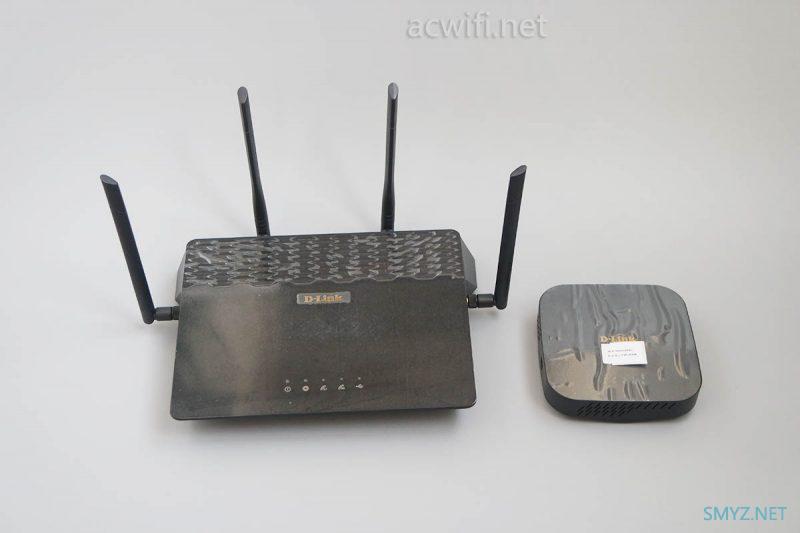

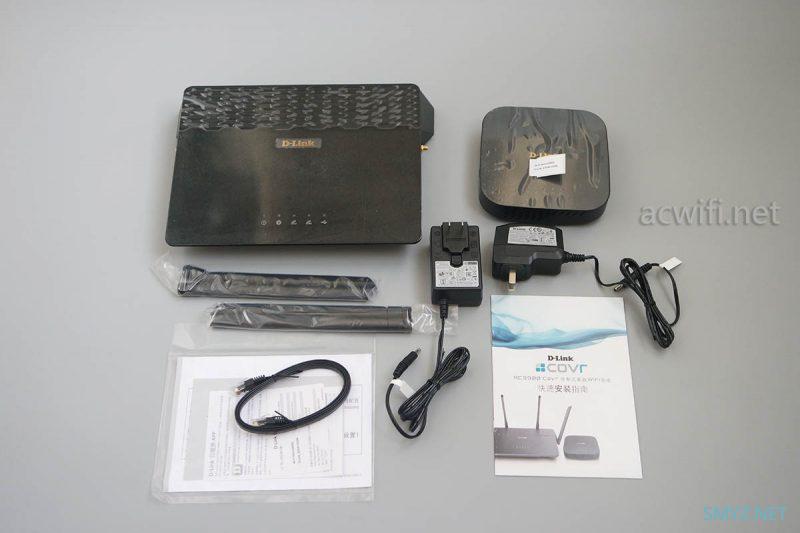

主路由是可拆卸式天线，天线布局有点像网件R7800，一台比电视盒子要大一些的就是分机。各自的电源DC插头附近有头像标签，防止混用，其实都是12V，只是功率不一样。

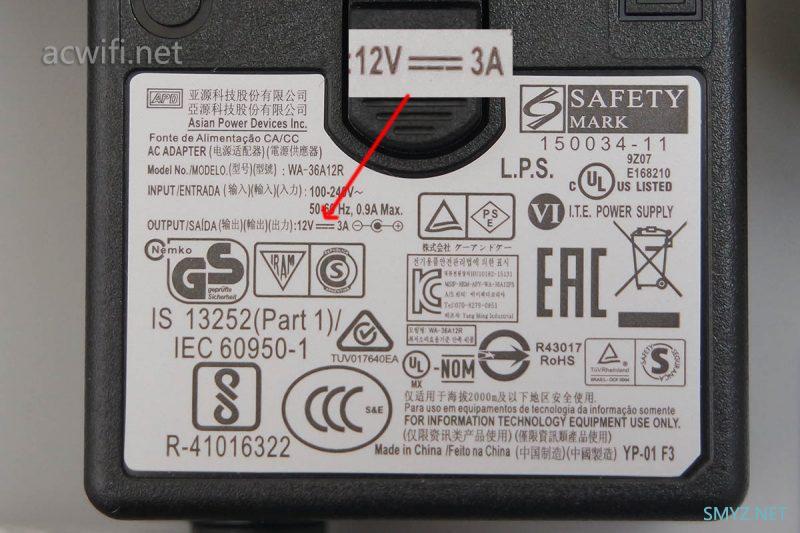

主机用的电源适配器规格是12V/3A。实际主机的待机功率只是8.4W，从待机功率上看就不是博通芯片了。分机用的电源规格是12V/1A。

拆机开始，先从主机开始吧，拆D-link都不需要用到撬棒，不像TP-LINK那样螺丝的存在是为了证明有用到螺丝。

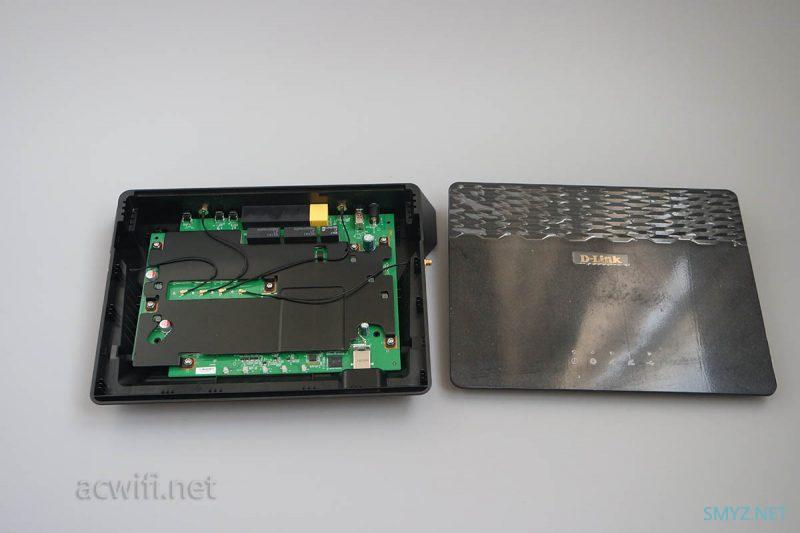

轻易地拆开上盖，看见有黑色散热铝片。

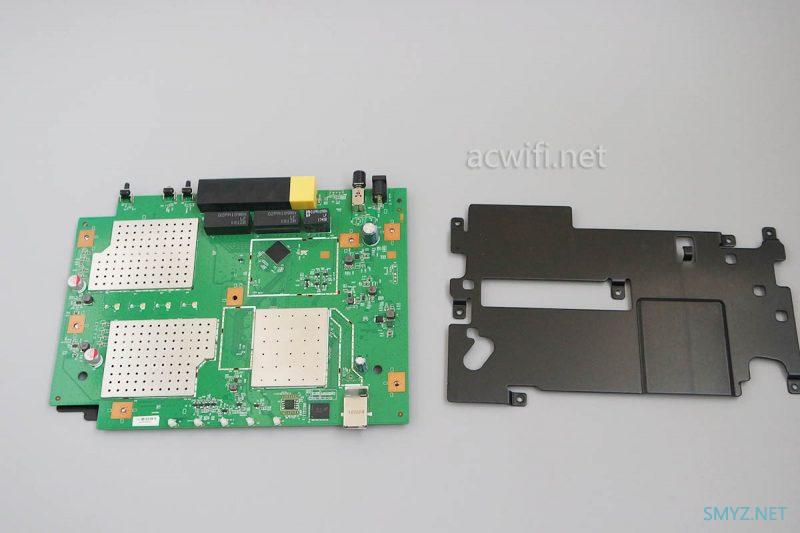

取出主板，拆下散热片，可见有三块屏蔽罩区域。

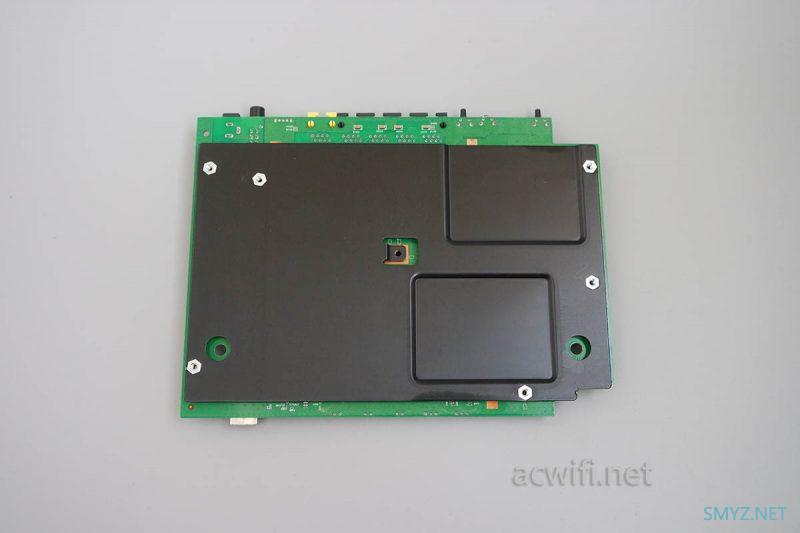

主板底部，也有一片面积更大的的散热铝片。

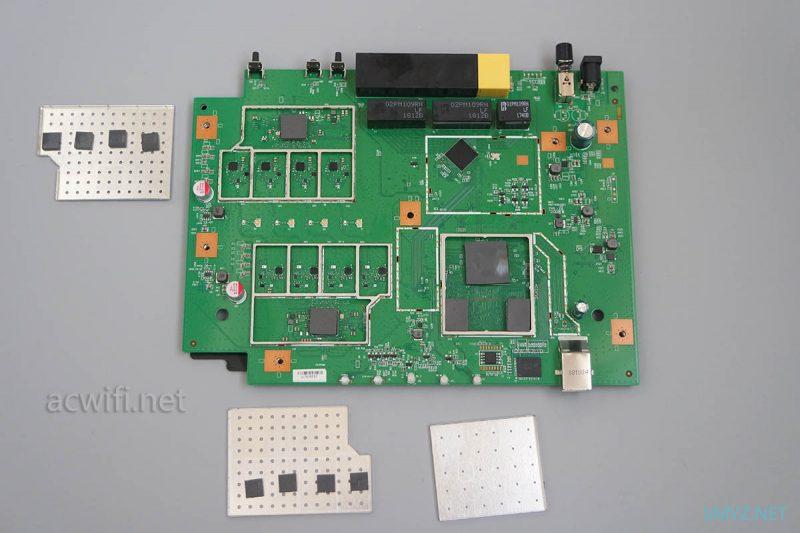

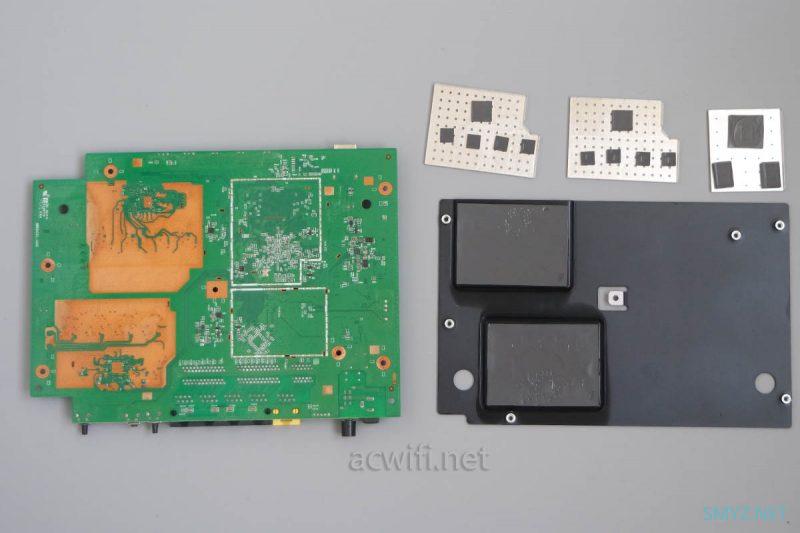

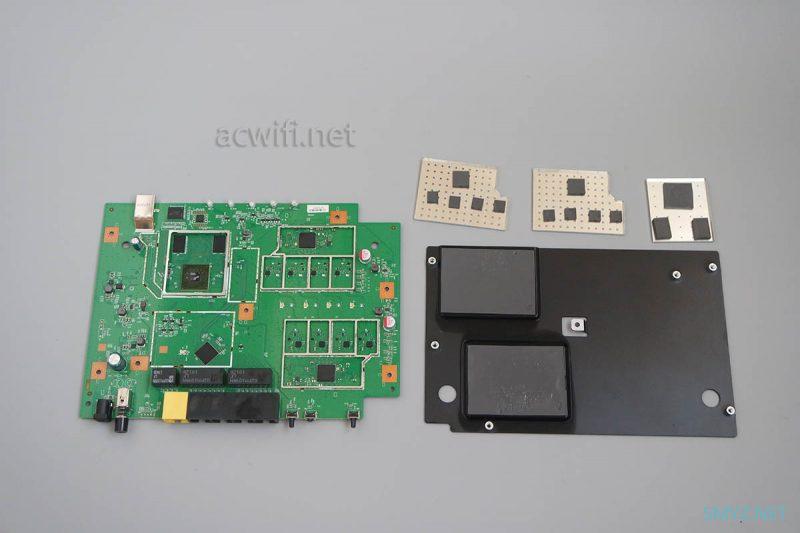

拆下三片屏蔽罩和背面的大散热片：

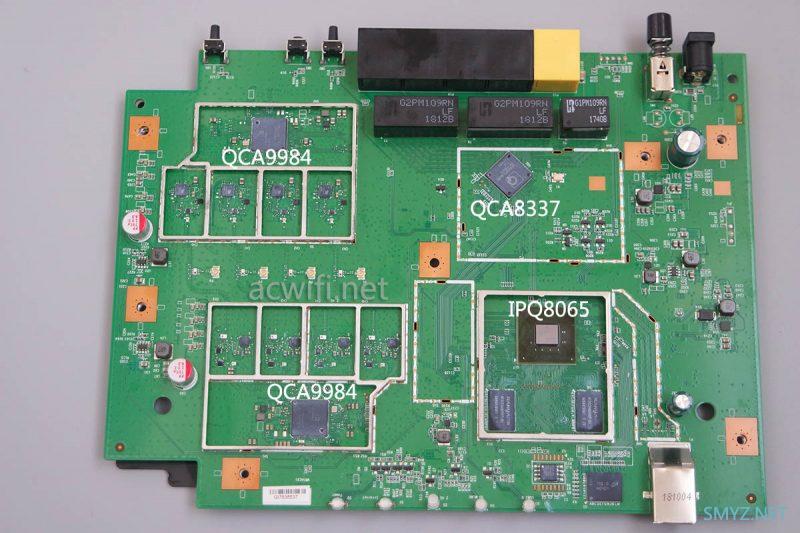

拆开看见一堆高通芯片，感觉散热有点多了，高通发热不大嘛。

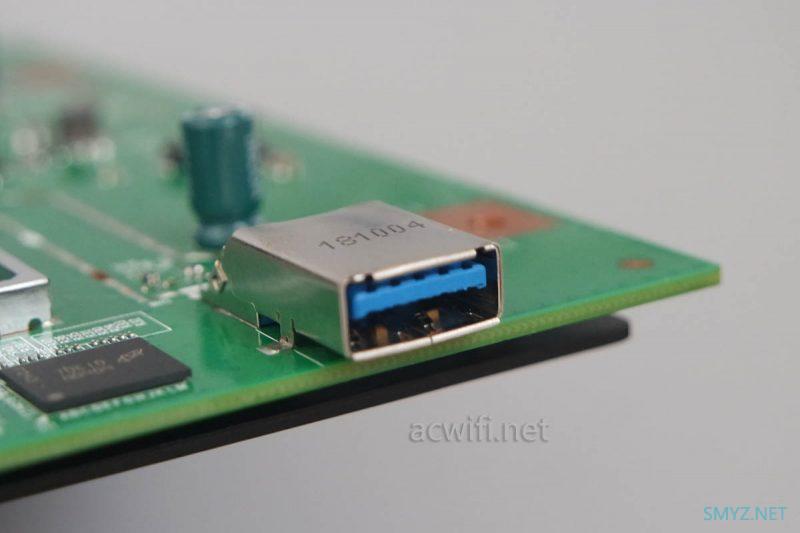

有一个USB3.0接口，外面做了金属屏蔽处理，减少与2.4G的干扰，比起一些机型只用胶布来要做得好。

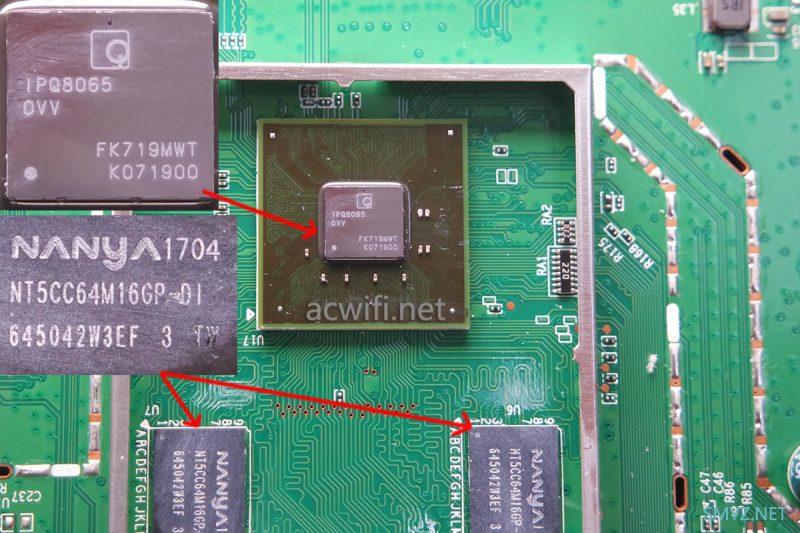

先看CPU和内存，CPU是IPQ8065，999元的小米HD也只是到了IPQ8064，网件R7800用的也是这颗IPQ8065，双核1.7GHz，28nm制程。内存是两颗南亚的NT5CC64M16GP-DI，DDR3L，容量128MB，两颗组成256MB。

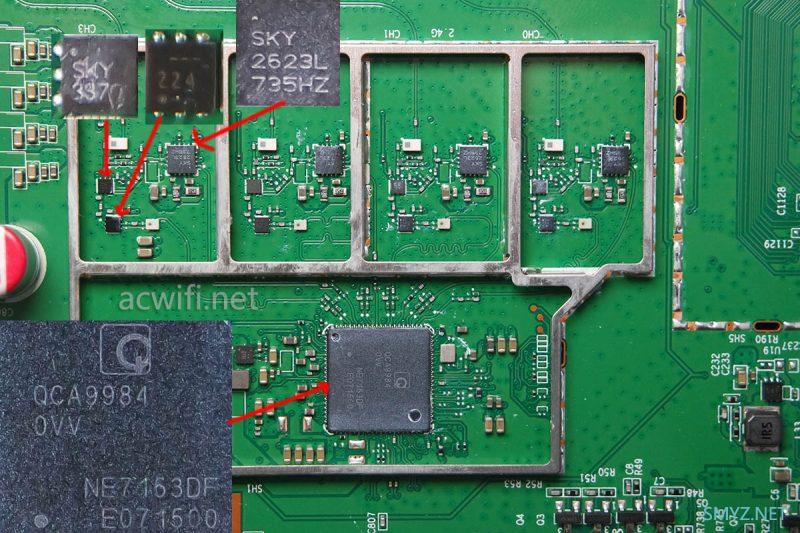

然后看下方的2.4G身频电路，无线芯片是QCA9984，4x4mimo；有一颗芯片上丝印着SKY2623L，型号是SE2623L，是一颗2.4G PA。

SE2623L的参数是：

Single 5 V supply operation:

+23 dBm,EVM = 1.8 %,MCS8

+26 dBm,EVM = 3 %,802.11g,OFDM 54 Mbps

+26 dBm,ACPR < –32 dBc,802.11b

+33 dB gain

Integrated temperature-compensated power detector

Digital power amplifier enable pin (VEN)

Small QFN (16-pin,3.0 x 3.0 x 0.9 mm) package (MSL3,260 °C

per JEDEC J-STD-020)

芯片上丝印着SKY3370的芯片，型号是SKY13370，是一颗射频收、发切换开关。

丝印着224的芯片型号是BGU7224，是一颗2.4G LNA芯片，它的参数如下：

 IEEE 802.11b/g/n WiFi,WLAN (including 256 QAM enabling “802.11n turbo”)

Fully integrated,high performance LNA with built-in bypass

Integrated DC blocking at RF input and RF output,with only one external component

needed.

Low 1.0 dB noise figure with 13 mA current consumption

Low bypass current of 2 A (typical)

Single supply 3.0 V to 3.6 V operation

Integrated,temperature stabilized bias network

以上三颗芯片一共有四组，提供给4路的QCA9984使用。

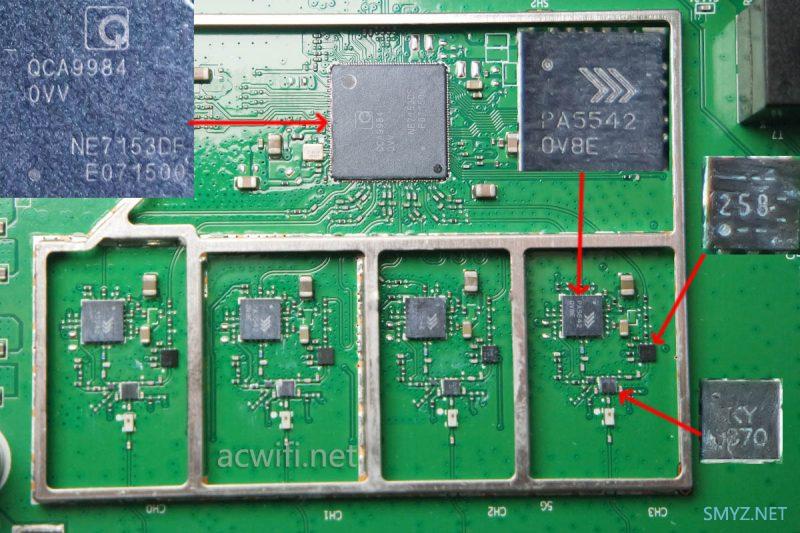

紧接着来看5G身频电路，5G无线芯片也是QCA9984，4x4mimo，支持MU-MIMO。硬件上支持160MHz频宽。

丝印着PA5542芯片，型号是RFPA5542（Qorvo公司），是一颗5G PA，参数：

POUT = 23dBm,5V,11ac,80MHz

MCS9 at 1.8% EVM

POUT = 25dBm,11n,20/40MHz

MCS7 at 3% EVM

Typical Gain = 33dB

High PAE

在80MHz频宽和256-QAM下，功率放大+23dBm（200mW）

丝印着258的芯片，型号是BGU7258，它是一颗5G LNA芯片，

“The BGU7258 is a fully integrated MMIC Low Noise Amplifier (LNA) for wireless receiver applications in the 5 GHz to 6 GHz ISM band. Manufactured in NXPs high performance SiGe:C technology”

BGU7258的参数：

Fully integrated,with only two external components

needed.

Low 1.6 dB noise figure with 13 mA current consumption

Low bypass current of 1 µA (typical)

Single supply 3.0 V to 3.6 V operation

收、发开关仍是SKY13370，不多说了。

对了， CPU上方还有一颗千兆交换芯片QCA8337没有拍照清楚。

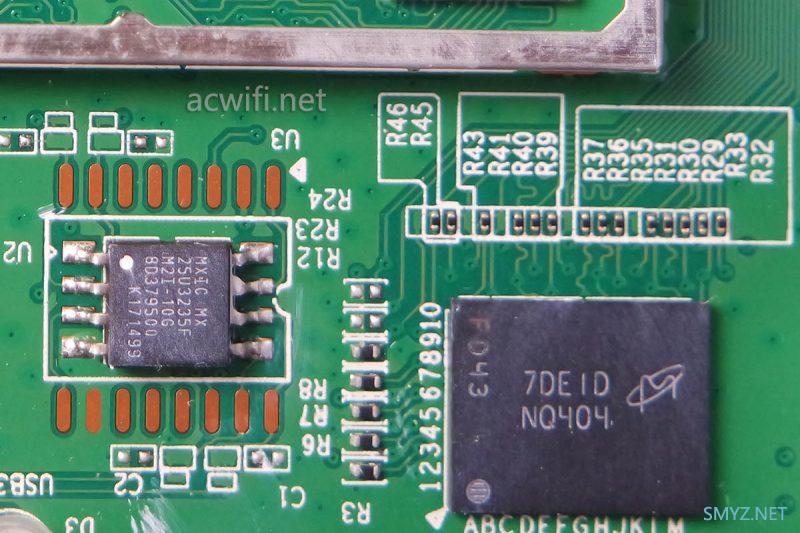

两颗内存的下方有这两颗芯片：

左边的是MX25U3235FM2I-10G，IC FLASH 32M SPI 104MHZ 8SOP

右边丝着着NQ404的芯片，型号是MT29F1G08ABBEAH4-IT:E，NAND 1Gb (128M x 8)，闪存容量128MB。

为什么会有两颗FLASH ？

这台主路由COVR-2600R所用的CPU和无线芯片跟网件R7800一样，可惜固件不支持160MHz频宽。

好了，先不安装回去，现在来拆分机COVR-1300E。它真像电视盒子，因为黑色嘛，如果其它颜色，其实也会像电视盒子。

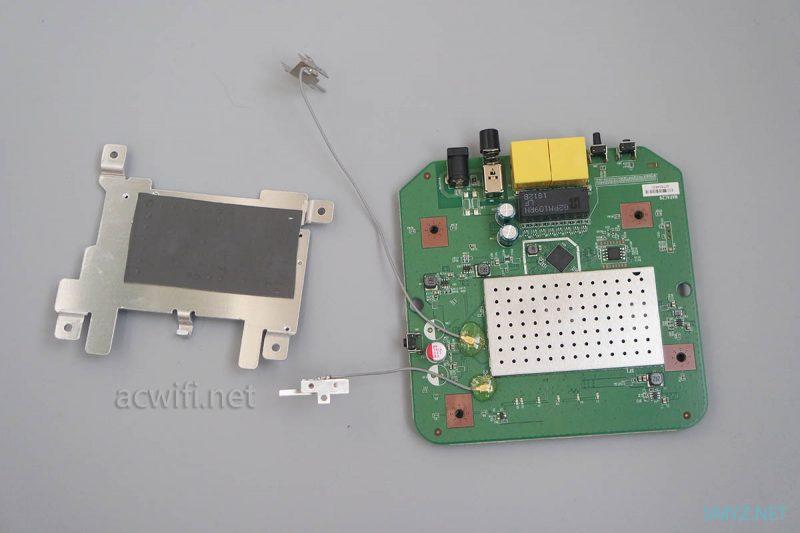

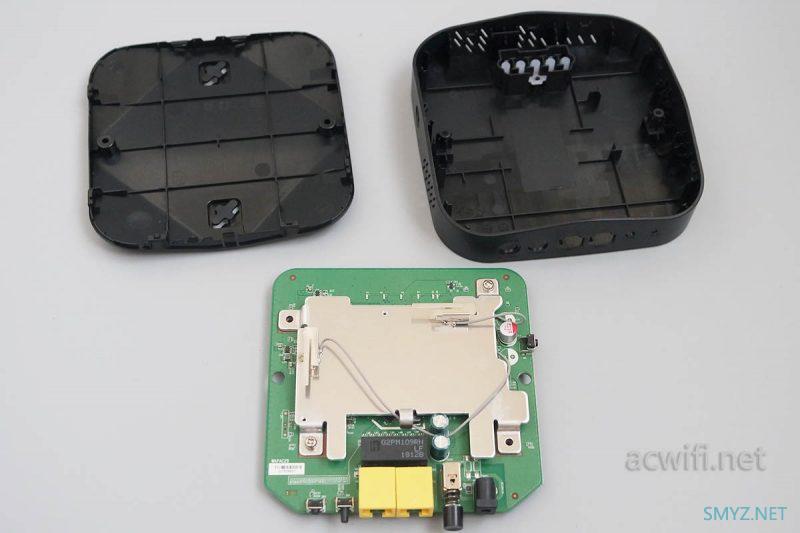

只有2颗螺丝，也很好拆开，直接拆开取出它的主板了：

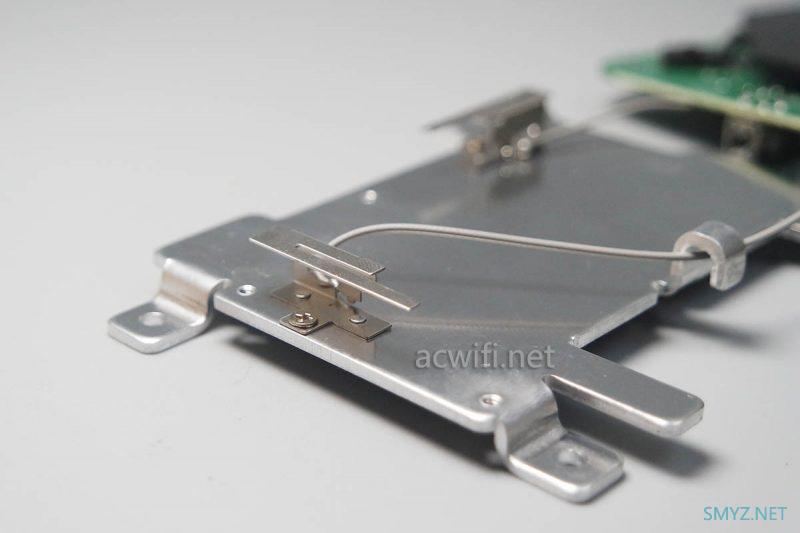

它只有2个网口，体积的关系吧！同样有散热铝片，有两根内置的天线安装在这个散热片上。

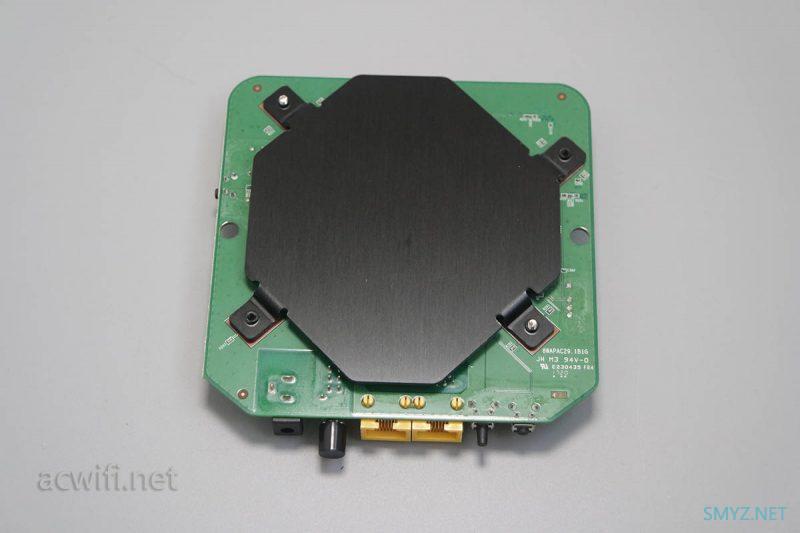

主板背面也有散热片：

都拆开来，露出屏蔽罩

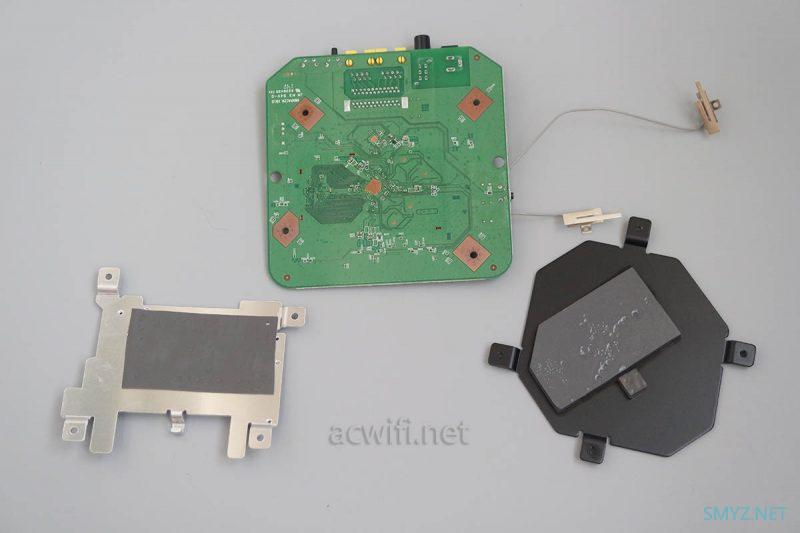

底部也的散热片也拆了：

大片散热硅胶垫随处可见。

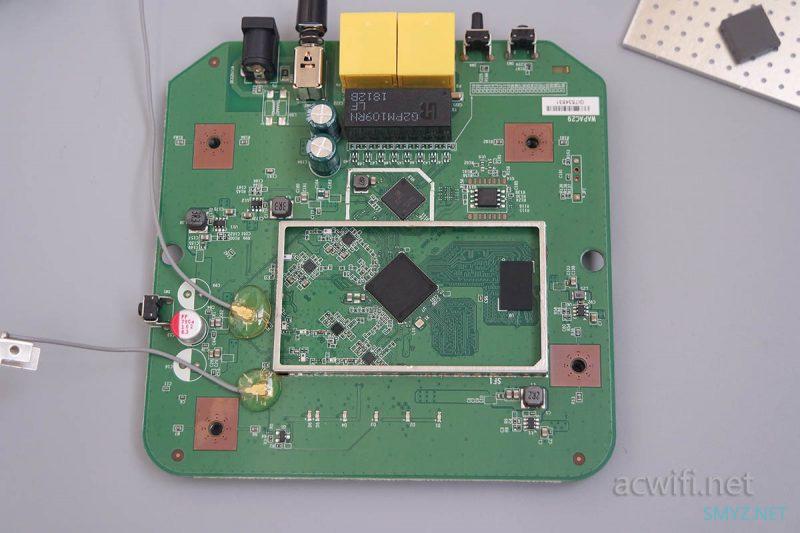

拿下屏蔽罩：

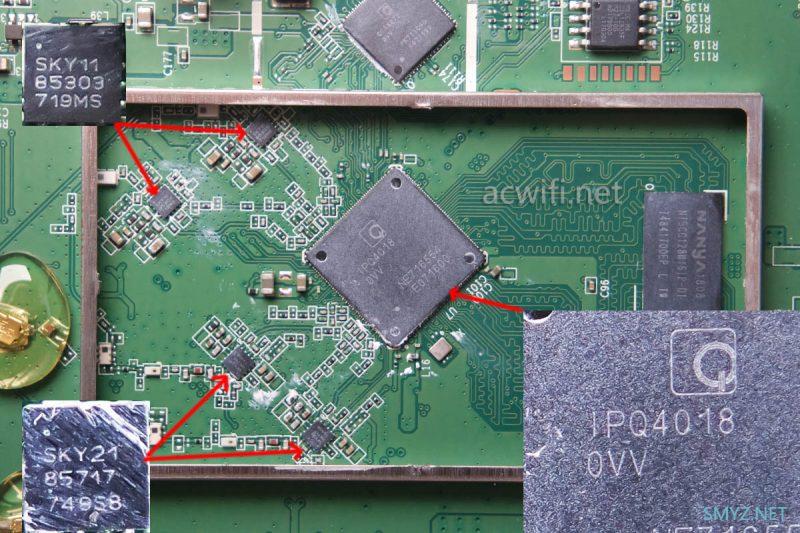

CPU是IPQ4018，四核717MHz，集成了2.4G和5G无线处理芯片，2x2mimo，2.4G支持256-QAM，所以2.4G速率最高400Mbps，5G最高866Mbps，所以它就是AC1300的规格。支持MU-MIMO。

左上方丝印着SKY1185303的芯片，型号是SKY85303-11，是一颗2.4G FEM芯片，集成了PA(功率放大器)、LNA（低噪声放大器）和T/R Switch（收、发切换开关）。

参数如下：

Integrated high performance 2.4 GHz PA,harmonic filter,LNA with bypass,and T/R switch

Fully-matched input and output

LNA with integrated bypass mode

High performance SP3T switch to support Bluetooth/WiFi functions

Transmit loopback mode

Integrated positive slope power detector

Transmit gain: 26 dB

Receive gain: 14 dB

Output power: +18 dBm @ 1.8% EVM,MCS8,HT20. ? Output power: +19 dBm @ 3% EVM,MCS7,HT20

Direct connection to battery with 3.6 V nominal supply

Small,QFN (16-pin,2.5 x 2.5 mm) package (MSL1,260 °C per JEDEC J-STD-020)

下方的芯片丝印着SKY2185717，型号是SKY85717-21，是一颗  802.11ac Front-End Module（5G FEM）。

SKY1185303的参数如下：

Integrated high-performance 5 GHz PA,

and SPDT

Fully matched input and output

Integrated,positive slope power detector

Transmit loopback mode

Transmit gain: 28 dB

Receive gain: 12 dB

Output power: +19.5 dBm,HT40

Output power: +18.5 dBm @ 1.8% EVM,MCS9,HT80

High-linearity and high-efficiency modes

Direct connection to battery with 5 V nominal supply voltage

Small,2.5 x 2.5 x 0.4 mm) package

(MSL1,260 C per JEDEC J-STD-020)

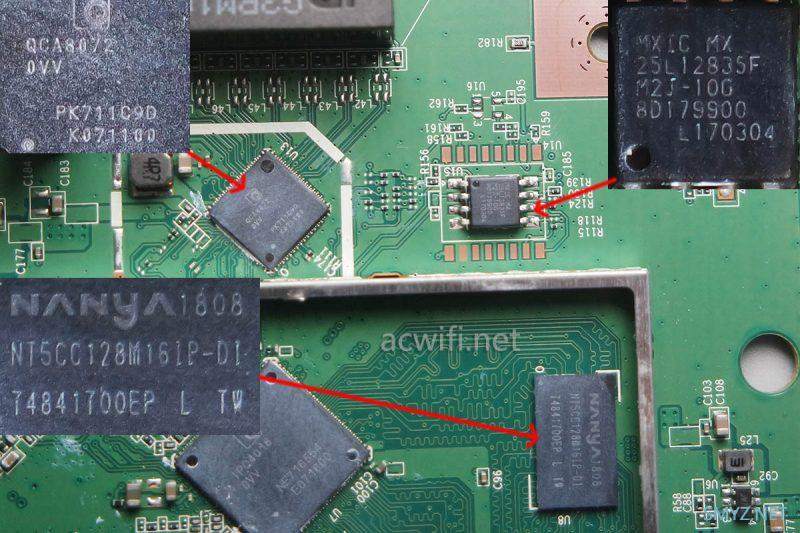

CPU附近还有一些芯片：

包括在CPU右边的内存芯片：NT5CC128M16IP-DI，容量256MB。

CPU上方的是千兆交换芯片QCA8072。

内存上方的芯片型号是MX25L12835FM2I-10G，容量128MB。

至此，已经全部拆完：

其实拆开没有多少颗螺线，但我装完后，发现工具盒里还有一颗螺丝，不管了，不清楚是不是这机器里面的。拿在手里摇起来，并没有听到异响，应该问题不大。

这是一套mesh产品，是一套硬件就支持mesh组网的产品，主机无线是qca9984，分机无线是ipq4018。

在高通官网里有这句话：

”Wi-Fi SON is currently available across QCA 99xx and IPO40xx platforms and is ready for manufacturers to integrate in to their networking products,so prepare to pile on the devices.“

高通的WI-FI SON自组网技术，支持自动切换、无缝漫游。采用IPQ4018/4019的网件orbi和领势的velop在无缝漫游上面的表现很好。而且这台dlink用的CPU更强大，无线芯片QCA9984也很强大，有强大的硬件支持，希望固件和驱动也能跟得上。

初步测试了可以自动切换，漫游时玩王者游戏不卡不掉线，支持无线回程和有线回程。缺点是，唉，不能分开2.4G和5G，但居然在访客网络里能区分开2.4G和5G。更详细的测试只能抽时间进行了。已知160MHz频宽不支持！

入手价1399元如果它的价格能降到1000元内，会很有吸引力。毕竟一台网件R7800都要999了！
