小米AX6000的外观跟小米AX3600一样，为了节省你我的时间，外观这些图片就不放了。

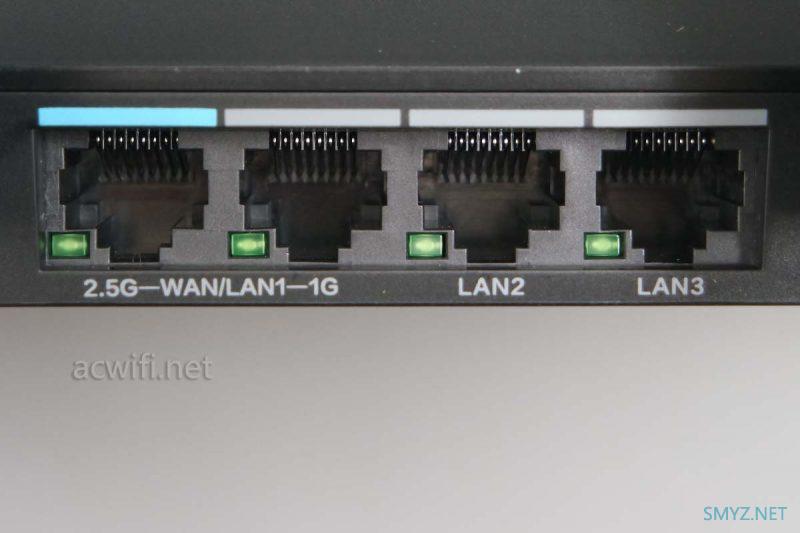

背面接口有点不同，小米AX6000有2.5GbE网口，支持WAN/LAN切换，背面用蓝条做了标识：

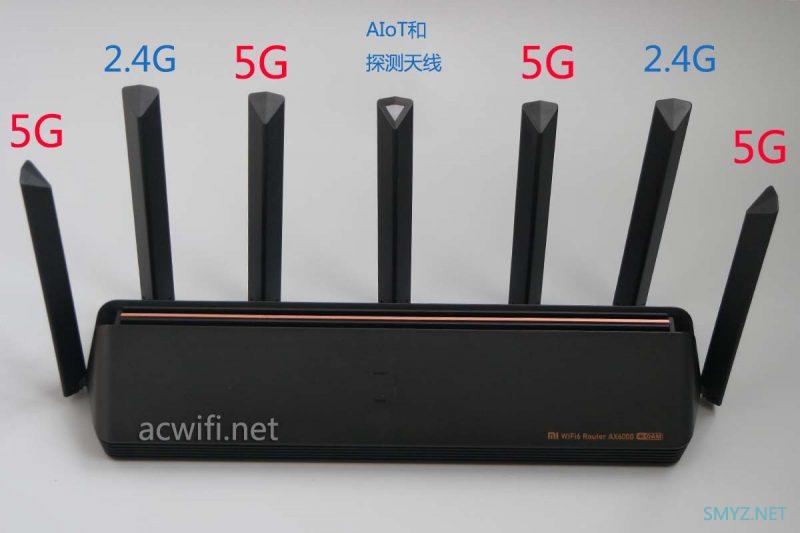

外置七根天线，对应的频段如下图所示：

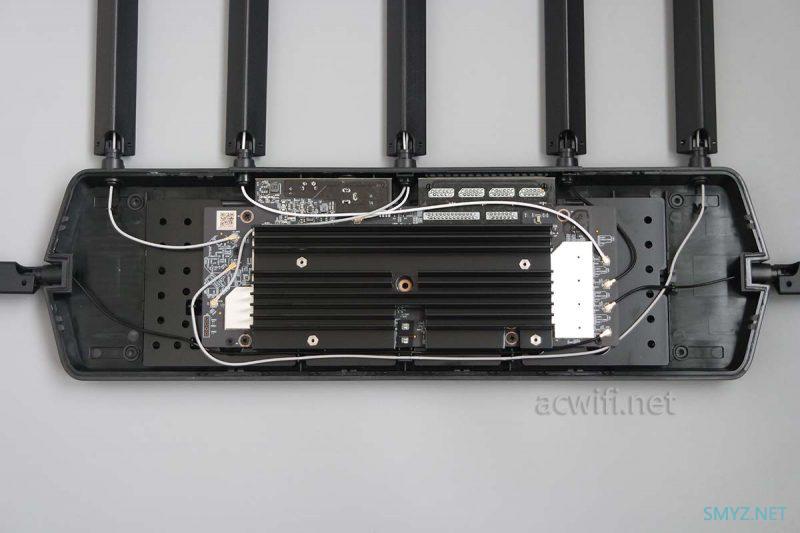

直接拆开外壳：

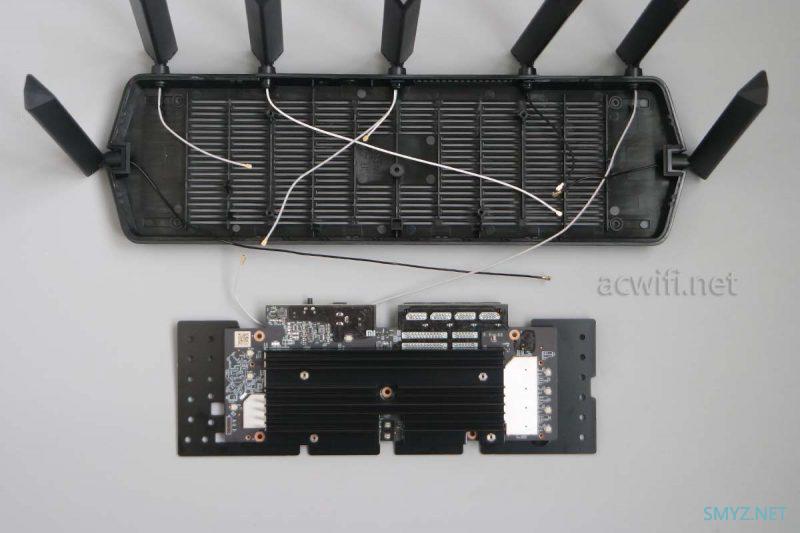

摘下天线接头，取出主板：

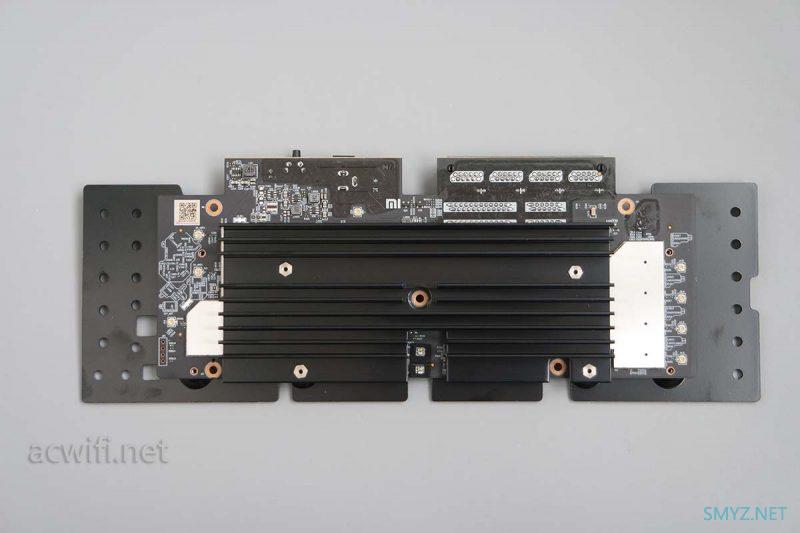

我把这一面定义为主板正面：

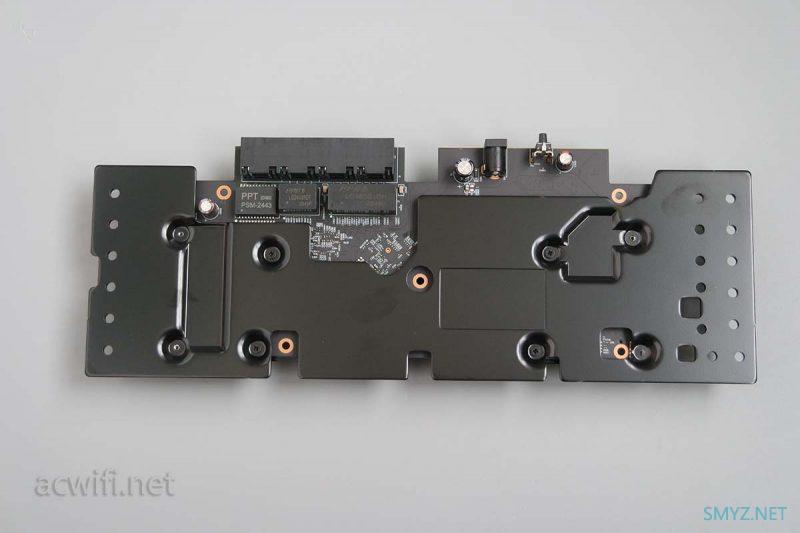

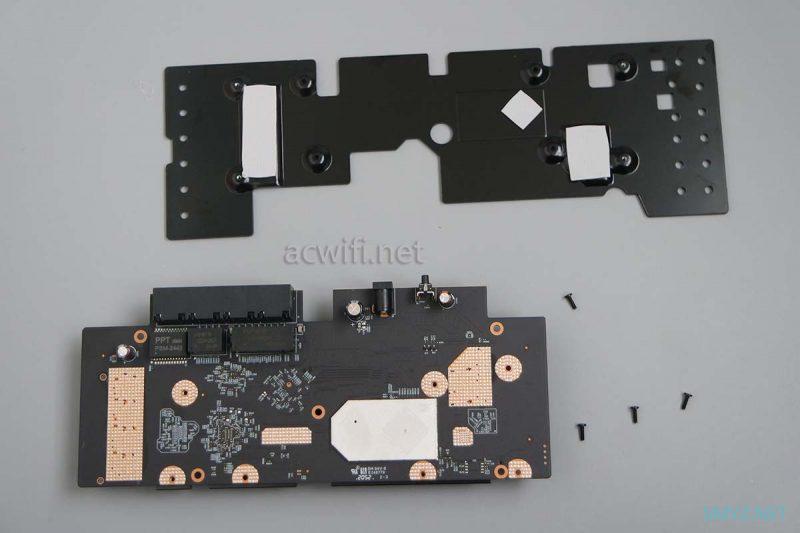

主板背面：
拆下比主板还要长的散热片：

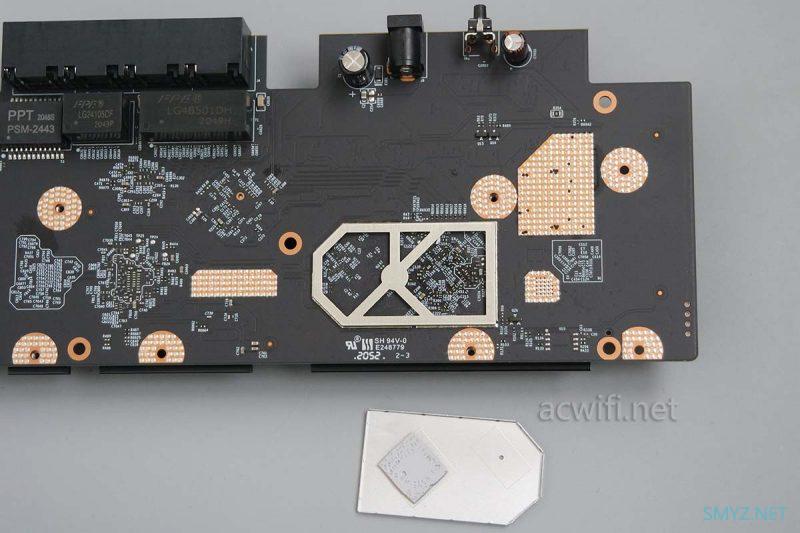

看见有一片金属屏蔽罩，取下来看看，里面没芯片：

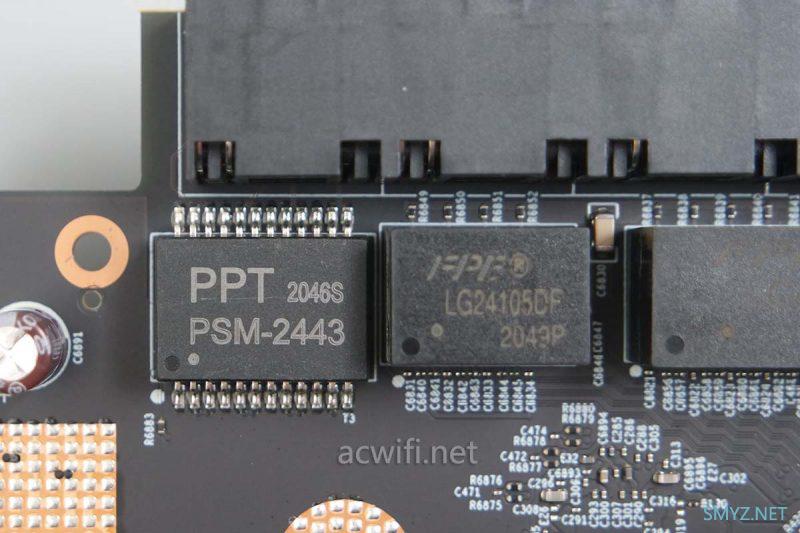

三个网络变压器，下图左边的是2.5GbE网变

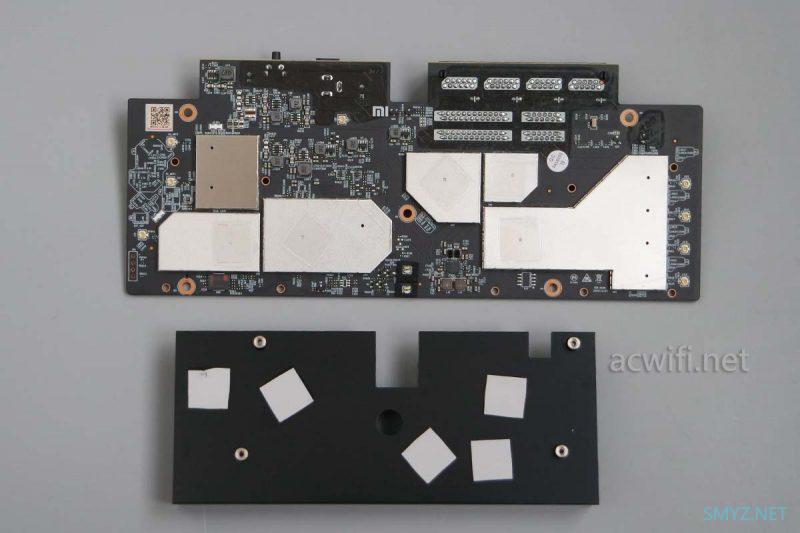

回到主板正面，把散热器拆下来，散热器与屏蔽罩之间一共有5片导热硅胶垫。

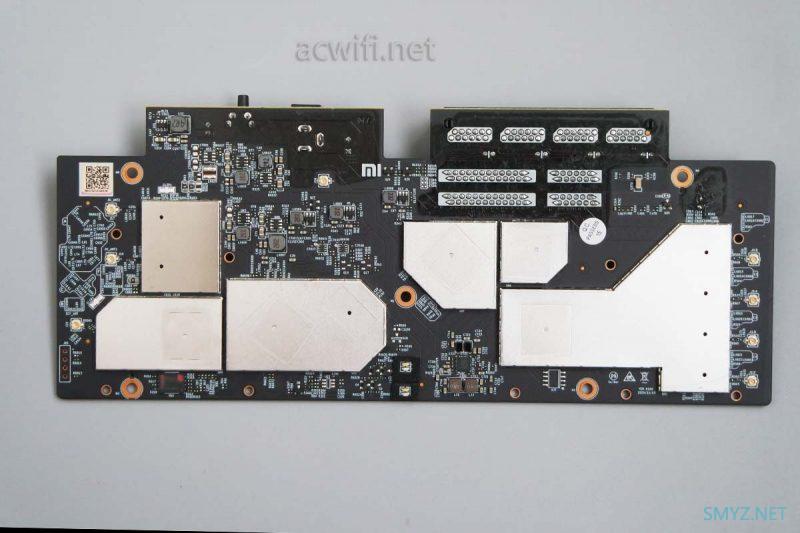

放大看主板正面：

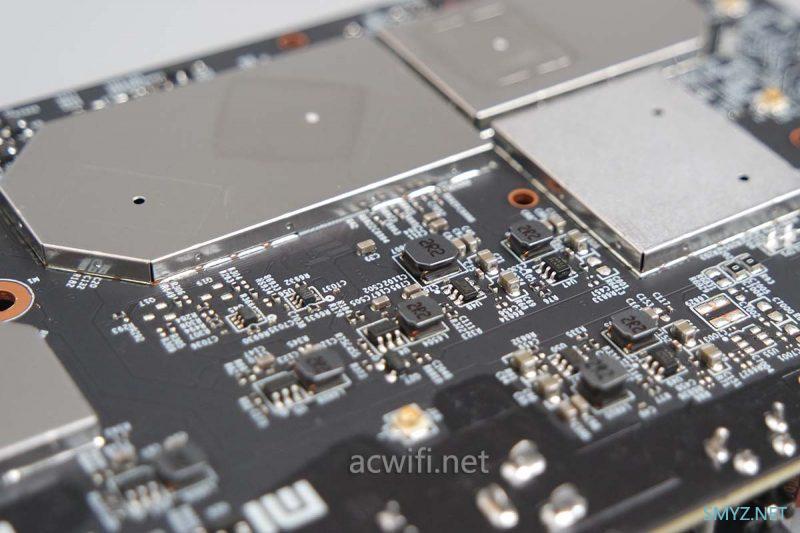

换个角度看有一些美感：

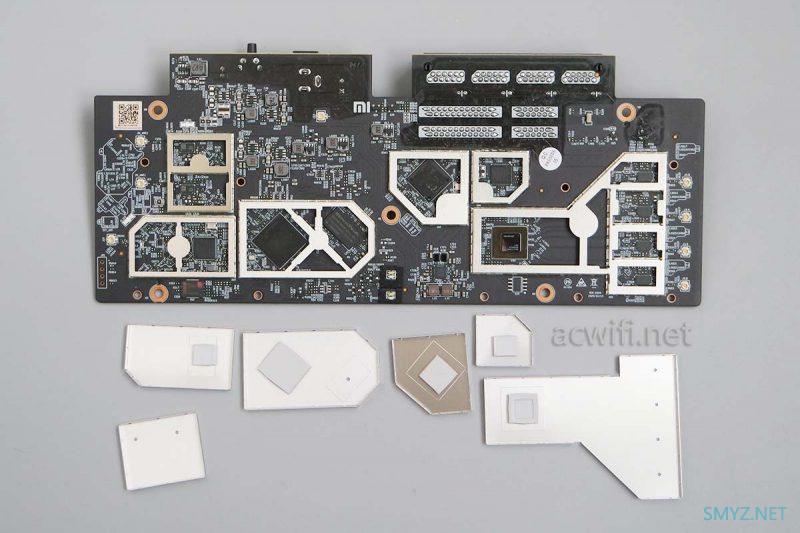

掀开6片屏蔽罩：
我最关心的是5G无线芯片，想知道是不是QCN9074，曾经多么地想买一张采用此芯片的无线网卡。

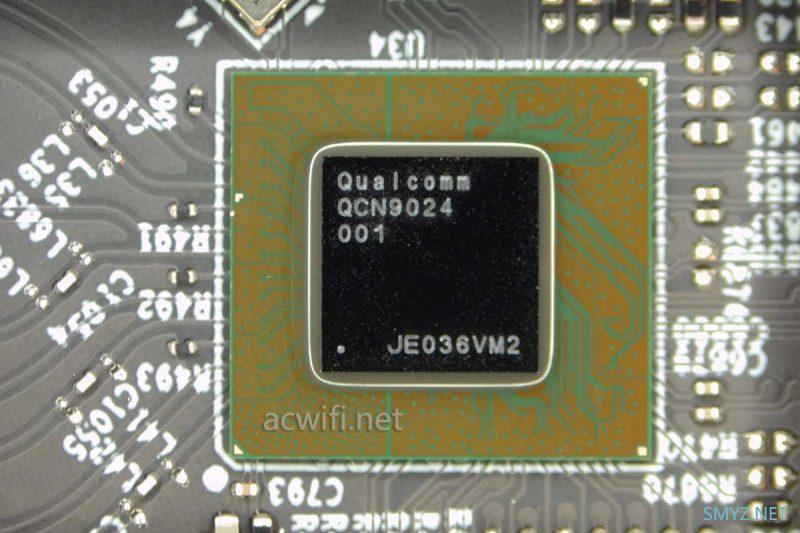

但小米AX6000不是用QCN9074，而是QCN9024，QCN9024，QCN9024，如下图：
从数字上来看比QCN9074低端，不知阉割了哪些属性，高通真会赚钱！
先确定一下QCN9024无线参数：
在4x4mimo、1024-QAM、160MHz下，最高无线速率4804Mbps；
在2x2mimo、4096-QAM、160MHz下，最高无线速率2882Mbps。
以上速率参数参来自QCN9074的一条属性：Supports up to 1024 QAM (4SS) and 4096 QAM(2SS)
小米官网上的参数页里的一条：速率集：MCS0~MCS11(支持 4条流).4096QAM.速率集：MCS12~MCS13(支持 2条流)
意思是在3x3mimo、4x4mioo下不支持4096-QAM。
不管如何，这是我拆过的第一款支持4x4mimo 160MHz频宽的高通芯片。
QCN9074支持6 GHz full band，那么QCN9024很可能是阉割掉了这部分，至少！

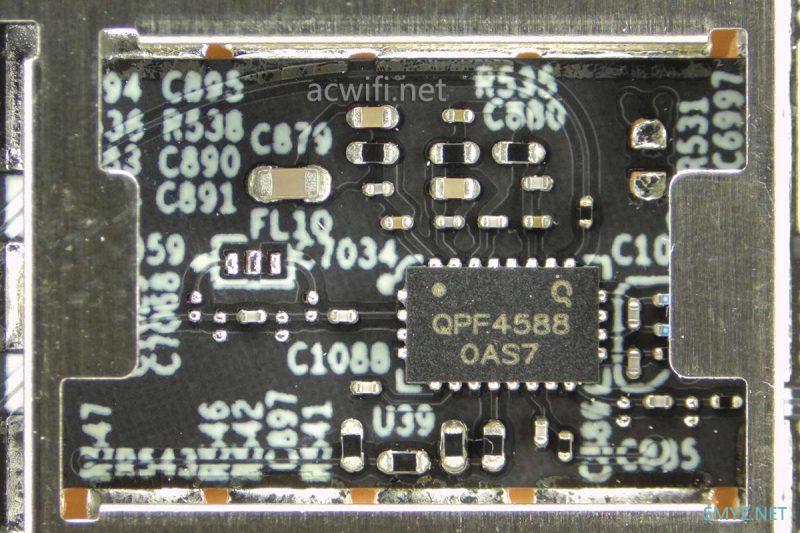

5G FEM芯片，小米提前说了跟小米AX3600采用的一样：QPF4588，如下图：
QPF4588的参数如下：
5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path
参数里只有HE80（802.11ax，80MHz频宽），没有HE160（802.11ax 160MHz）的参数，也没有MCS13（4096-QAM）的参数。
从参数来看不算很高的功率。
这颗5G FEM芯片支持最大的频率是5925 MHz，所以呢，FEM芯片不支持6GHz。

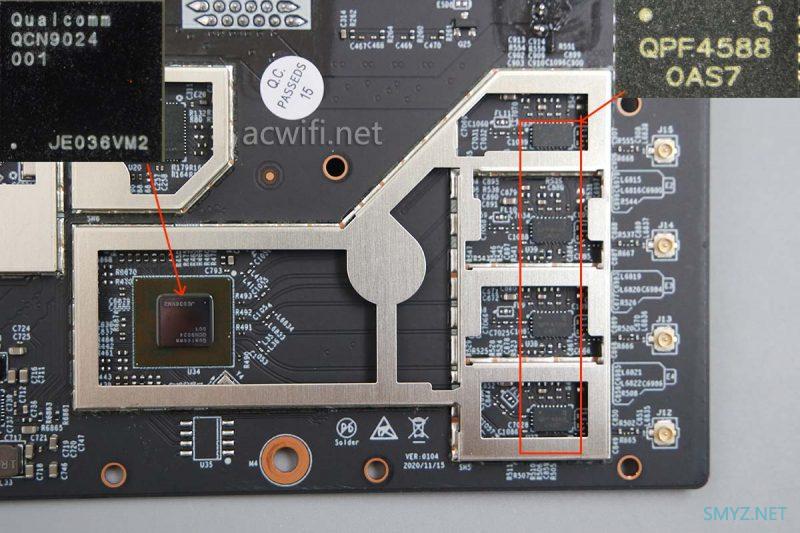

5G射频电路如下图概括：

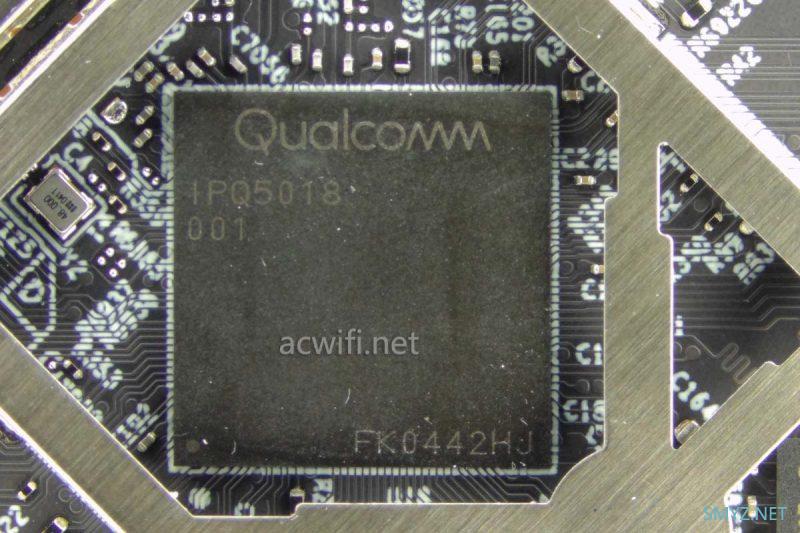

接下来看CPU，型号是IPQ5018，官网上的参数也说明了这个CPU型号，集成了单核1GHz的NPU。看这种芯片封装就不会觉得高大上。
IPQ5018是一颗arm,cortex-a53的CPU，双核1GHz，暂定是这个双核1GHz这个参数吧，因为没找到更详细的资料。

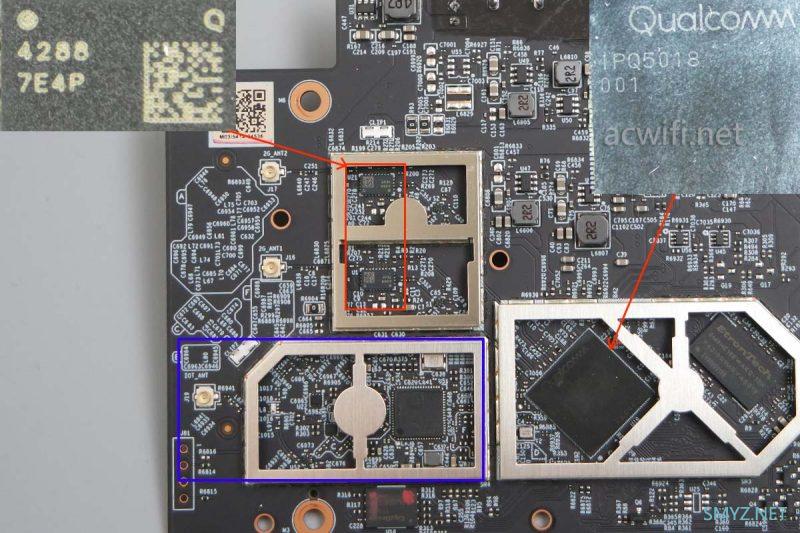

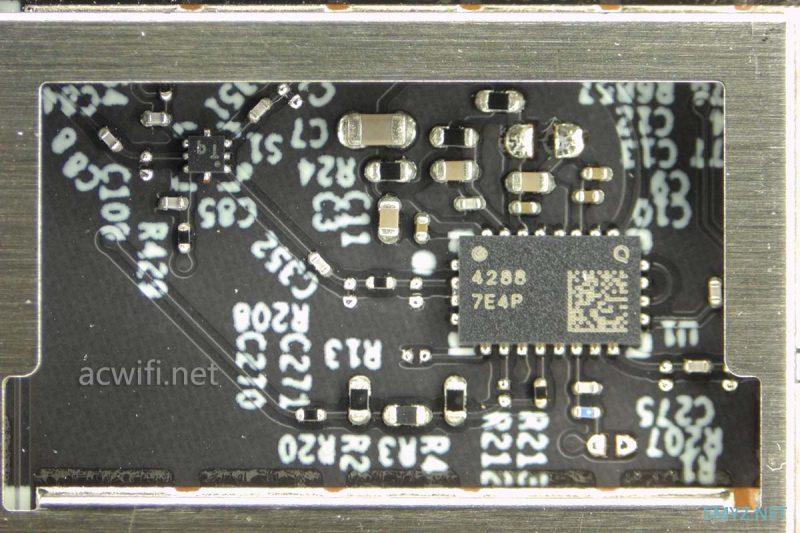

IPQ5018还集成了无线芯片，意外呀，又可以省下单独的无线芯片了。2.4G功放芯片用的跟小米AX3600一样：QPF4288，如下图：
QPF4288的参数如下：
2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path
功率算高的。但国家标准限制了2.4G要在20 dBm或以内，当标准越来严格地执行后，你会发现现时新买的无线路由器的2.4G信号强度，明显比N年前买的要弱，就是这个道理。我猜的！
2.4G射频电路如下概括：
上图左下角的蓝色框是负责AIoT的无线电路，放大图如下：
上图中的QCA9889，小米AX3600也有采用。
QCA9889 is a highly integrated wireless local area network (WLAN) system-on -chip (SoC) for 5 GHz 802.11ac,or 2.4/5 GHz 802.11n WLAN applications.
双频无线芯片，支持2.4G最高速率150Mbps，5G最高速率433Mbps。
图中还有两颗小小的芯片，丝印着“224”的芯片型号是BGU7224 ，是一颗2.4G LNA芯片；
而丝印着“258”的芯片型号是BGU7258，是一颗5G LAN芯片（简单来说是信号接收功率放大器）。
关于AIoT的一些事一些情，最近买了小米的几款智能产品，以后做个研究之用。
路由器上的AIoT天线，是帮助新的米家智能产品加入网络中来，失去了设置配网的过程，直接提示你是否要加入。我没试过呢！！！！！
但路由的AIoT不是一个智能网关的角色。它只负责“扫描”工作。

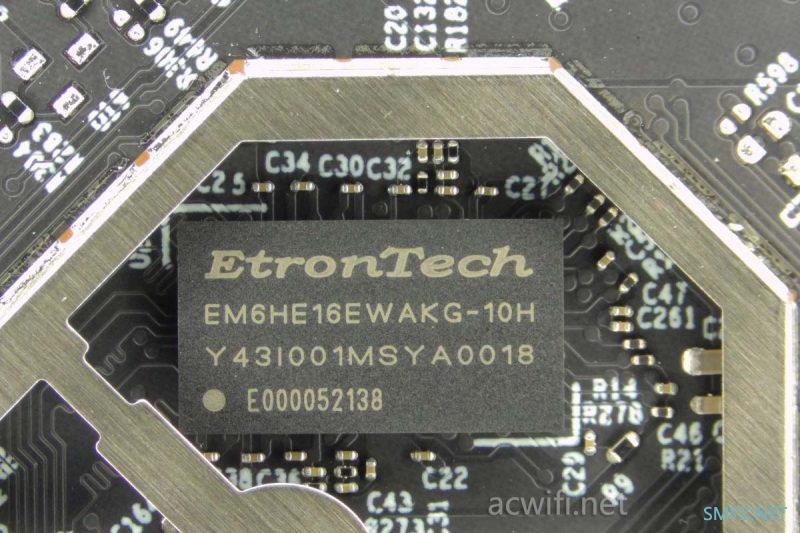

忘记了CPU旁边还有一颗内存芯片，型号是：EM6HE16EWAKG-10H，SDRAM – DDR3L 4Gb （256M x 16），容量512MB。

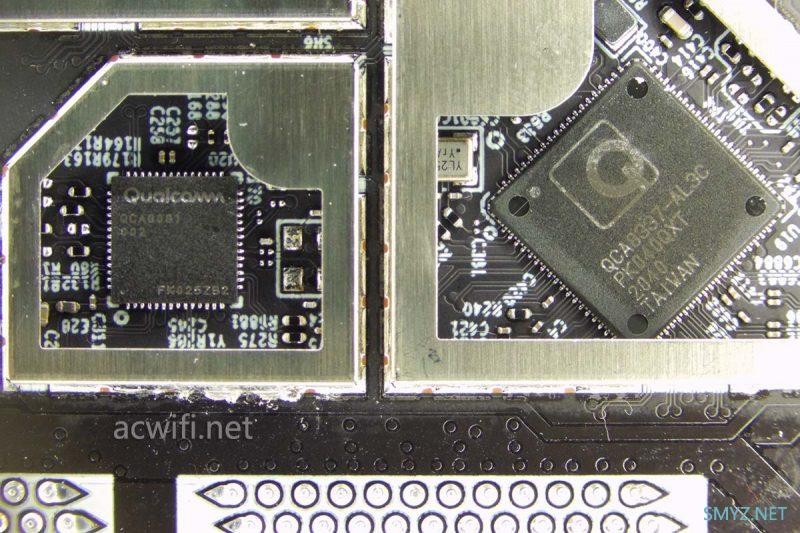

这里有两颗网络芯片：
上图左边的芯片型号是QCA8081，如下图。安的资料：
The QCA8081 supports six different Ethernet protocols: 10BASE-Te half-duplex,10BASE-Te full-duplex,100BASE-TX half-duplex,100BASE-TX full-duplex,1000BASE-T full-duplex,and 2500BASE-T fullduplex. The QCA8081 provides physical layer functions to transmit and receive data over standard Category 5 (Cat5) or Category 6 (Cat6) unshielded twisted-pair cables. The QCA8081 includes one SerDes,which can work as 1.25 G SGMII or 3.125 G SGMII+ for connection with MAC.
A single port,four speed (10 M/100 M/1 G/2.5 G) Ethernet PHY transceiver
QCA8081是一颗以太网PHY芯片（物理接口收发器），以太网MAC在IPQ5018里集成了。

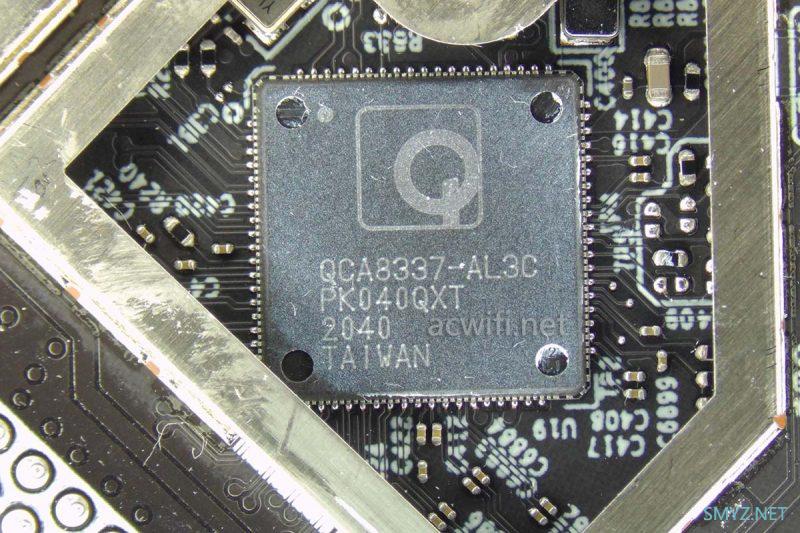

QCA8081的旁边有一颗交换机芯片：QCA8337，它最多可以支持七个千兆网口，而这里它只用到了3个，为什么不像小米AX3600那样使用QCA8075呢？
可能是跟接口总线有关。
QCN9024与QCA8081、QCA8081与QCA9337之间存在微妙的关系。这种关系我说不清！

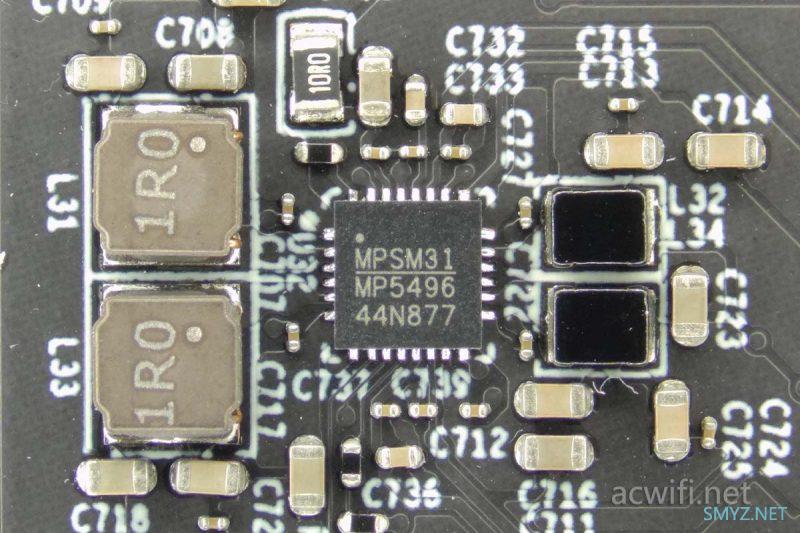

电源管理芯片：MP5496：
The MP5496 is a complete power management solution that integrates four high-efficiency,step-down,DC/DC converters,five low-dropout regulators,and a flexible logic interface.
2.8V-5.5V,Power Management IC with Four 4.5A/2.5A/4A/2A Buck Converters,5 LDOs,And Flexible System Settings via I2C and OTP
小米AX3600用的电源管理芯片是PMP8074。

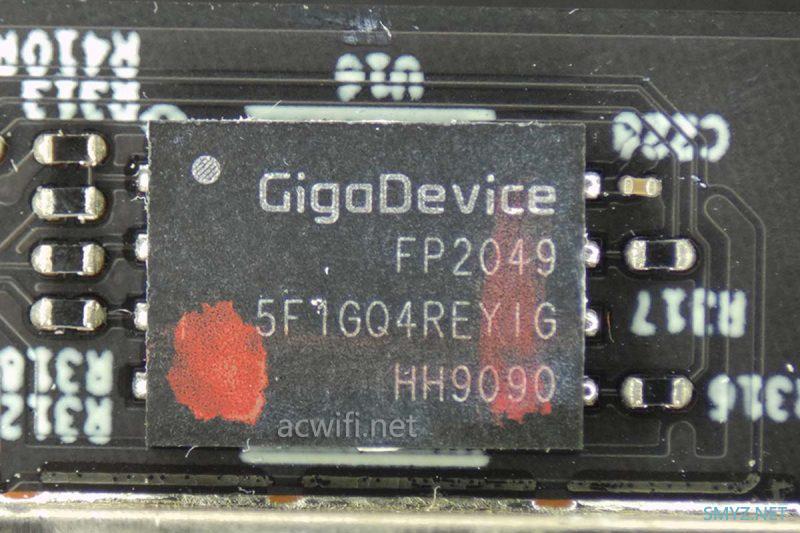

闪存芯片了，型号是GD5F1GQ4REYIG，属于GD5F1GQ4xExxG系列，容量128MB，比小米AX3600少了128MB。

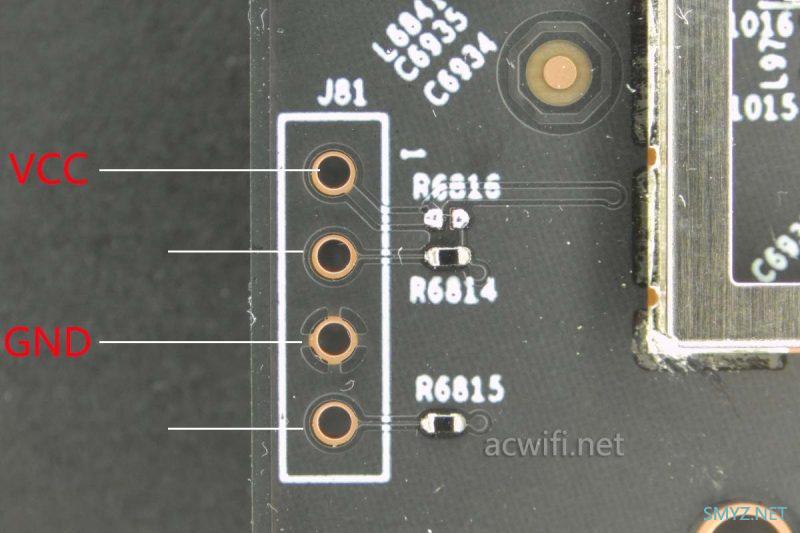

TTL针脚定义，下图两根短的不是TX就是RX，互换就行。
至此，小米AX6000拆机结束。

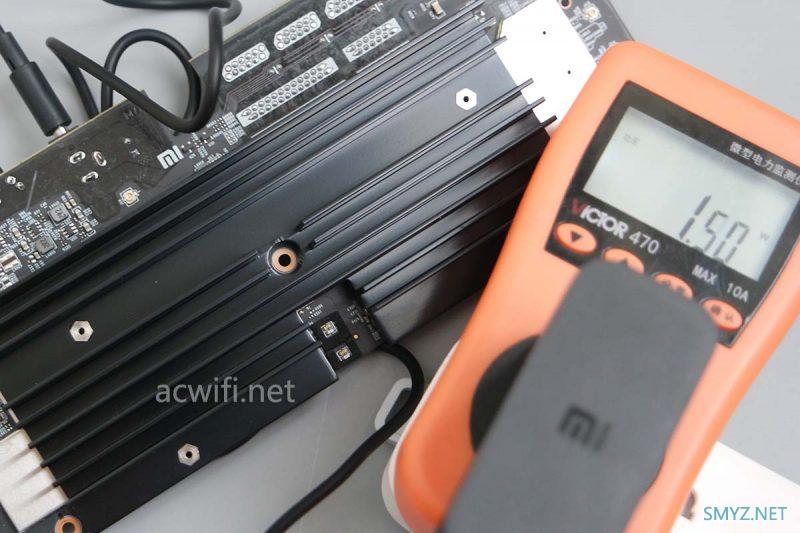

但是，装回去后上电，发现指示灯不亮，用功率计测了功率一直停留在1.5W，，，可能闪存出问题了，导致启动故障。别问我拆机之前是不是能正常开机的，因为我也不清楚这个问题，我开箱后直接就拆机了。我京东下单了两台，心想万一坏了，还有另一台作后备做测试。真是不怕一万最怕万一。
可怜我的579元呀，冻过水了。
为什么要买两台？如果是QCN9074，我拿一台来当作无线网卡来用呀，又不贵，比华硕PCE-AC88无线网卡还要便宜200块钱。你有见过7根天线的无线网卡吗？没有吧，小米就有了！

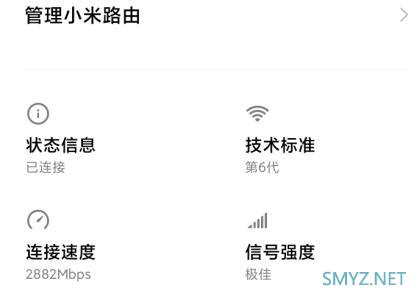

小米11连接小米AX6000无线路由器，打开160MHz频宽，设置信道44，手机连接速率2882Mbps，如下图：
接上WAN口上网，待机功率8.1W，功率有点高，估计高在QCN9024上。
拿神机小米4C放在楼下D点位置测试家里300兆宽带，得出220Mbps左右，算不错了，跟红米AC2100一样的强度。
暂时到这里吧，更多测试要过好多天了。
看见IPQ5018的样子让我想起了IPQ4019/4018。
米兄曰：高兄，上次谈的888元方案还是有点贵呀！
高兄曰：那把QCN9074削去WiFi 6E功能，便宜190元，怎么样？
米兄曰：O了，你给我也用不上，还能再便宜一点不？
高兄曰：那我2.4G无线芯片塞进CPU里面，你可以省掉一颗芯片，便宜99元，可以了吧、。
米兄曰：算下来599元，KO
你需要的是什么？2.5GbE网口？它有！
你需要的是什么？强劲的CPU？它没有！
然后我现在要想想怎么能救活那台开不了机的。
